检波电路分类与原理分析
检波电路分类与原理分析检波电路是将模拟信号转换为数字信号的关键电路之一，在通信、自动控制以及一些测量领域有着广泛的应用。
根据原理、功能和输出信号波形的特点，可以将检波电路分为多种类型。
一、根据原理分类：1.整流检波电路：整流检波电路是将交流信号转变为直流信号的一种电路。
常见的整流检波电路有简单整流电路、全波整流电路和平均值整流电路等。
简单整流电路利用二极管的正向导通特性，只保留信号的正半周，过程简单，但输出波形毛燥；全波整流电路则能够对信号的正负半周进行整流，输出波形相对平滑；平均值整流电路进一步对信号进行滤波平均，输出直流信号更加稳定。
2.抗噪声检波电路：抗噪声检波电路能够提高检波电路对噪声的抑制能力。
常见的抗噪声检波电路有包络检波电路、同步检波电路和倍频检波电路等。
包络检波电路能够提取信号的包络，较好地抑制高频噪声；同步检波电路则通过与载波信号同步，将信号通过滤波器提取出来，抑制噪声的同时保持信号的准确性；倍频检波电路则通过信号倍频的方式，增强信号的能量，提高信号与噪声的比率。
二、根据功能分类：1.干泰德检波电路：干泰德检波电路（Gunn diode detector）是一种基于Gunn二极管的干泰德检波器。
它通过信号与二极管之间的非线性特性，将高频信号转换为直流信号。
干泰德检波电路具有高速、低噪声以及简单的结构等优点，广泛应用于微波和毫米波通信系统。
2.鉴频检波电路：鉴频检波电路（Discriminator）主要用于FM调制信号的解调。
它通过相位判决电路将频率变化转换为幅度变化，并进行解调。
鉴频检波电路主要由LC电路和放大电路组成，可以实现对频率调制信号的鉴频。
三、根据输出信号波形特点分类：1.脉宽调制（PWM）检波电路：脉宽调制检波电路是一种通过信号的脉宽来进行信息传递的电路。
它通过对信号进行采样和比较，将信号的幅度信息转换为脉宽信息。
脉宽调制检波电路常见的有矩形波脉宽调制电路和脉冲宽度调制（PWM）电路等。
第14讲 检波电路
U
检波电路
2) 输入电阻Ri 检波器的输入阻抗包括输入电阻 Ri及输 入电容 Ci。输入电阻是输入载波电压的振幅 Um与检波器电流的基频分量振幅I1之比值,即 Um Ri I1 输入电阻是前级的负载 , 它直接并入输 入回路,影响着回路的有效Q值及回路阻抗。
is R0 L C1 C R
Zi
Ci
Ri
图14-8 检波器的输入阻抗
检波电路
在传输过程中，能量守恒。检波器从输入 信号源获得的 高频能量中，有一部分消耗在二 极管的正向导通电阻上，其余部分转换为有用 的输出平均功率。由于二极管导通时间很短， 消耗的功率可以忽略不计，当传输系数约为1时， 有： 2 2
U m UC 2 Ri R
检波电路
输入信号为普通调幅波 uc U cm （ 1＋M a cos t） cosc t 滤波前输出为： i 0 U cm （ 1＋M a cos t） cosc t ( g 0 g1 cosc t g 3 cos3c t ) 滤波后输出为： 1 i 0 U cm （ 1＋M a cos t） g1 2 是脉动的直流信号。
1 m RC max mmax RgRg (1 m ) Rg M m R a RgR R R m g
2 max
检波电路
14.3 同步检波
1．乘积型
输入为 DSB 信号 , 即 us=UscosΩtcosωct, 本地恢复载波 ur=Urcos(ωrt+φ),这两个信号相乘
(c)二极管截止
uC
U1 UA
ui U2 UB
U3
uC
U4 t
0
通 iD
断
通
断 (a )
0 (b ) uo Uav
三极管检波电路
三极管检波电路
在很多收音机中的检波器普遍都使用二极管，这里我向大家介绍一款三极管检波电路，电路如图JB-1所示。
该三极管检波电路是利用BG2的基-射极的PN结来完成检波任务的，自动增益控制电压从BG2的集电极取出，当输入信号增强时，通过BG2电流IC2增大，IC2的增大使得BG2的集电极电位降低，这又使末级中房管BG1的基极电位下降，从而是BG1的增益下降。
调整R2使BG1的集电极电流在0.3--0.7mA范围内，这时检波管BG2的静态工作电流约在20μA--40μA范围内。
三极管检波电路有如下特点：
1、与二极管相比，在失真系数相当下，其检波效率大大提高，功率增益接近0db，而二极管检波器的功率增益约为-20db。
2、输入阻抗高，由二极管检波的1--2千欧提高到20千欧左右，这可使B2次级匝数增大，有利于改善A GC的控制。
3、因为检波管BG2接成发射极输出器，所以其输出阻抗小约500欧，只有二极管检波器的1/2-1/3，使其带负载能力增强。
4、传输系数高，比二极管检波约大2-3倍，这使末级中放管不容易产生阻塞现象。

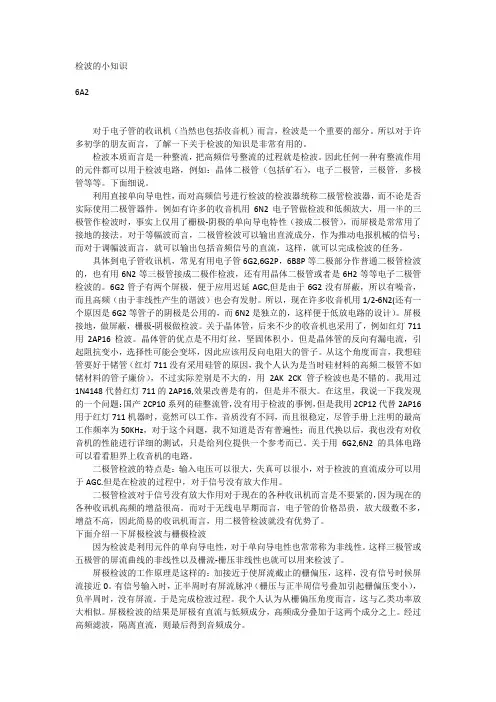

检波的小知识
检波的小知识6A2对于电子管的收讯机（当然也包括收音机）而言，检波是一个重要的部分。
所以对于许多初学的朋友而言，了解一下关于检波的知识是非常有用的。
检波本质而言是一种整流，把高频信号整流的过程就是检波。
因此任何一种有整流作用的元件都可以用于检波电路，例如：晶体二极管（包括矿石），电子二极管，三极管，多极管等等。
下面细说。
利用直接单向导电性，而对高频信号进行检波的检波器统称二极管检波器，而不论是否实际使用二极管器件。
例如有许多的收音机用6N2电子管做检波和低频放大，用一半的三极管作检波时，事实上仅用了栅极-阴极的单向导电特性（接成二极管），而屏极是常常用了接地的接法。
对于等幅波而言，二极管检波可以输出直流成分，作为推动电报机械的信号；而对于调幅波而言，就可以输出包括音频信号的直流，这样，就可以完成检波的任务。
具体到电子管收讯机，常见有用电子管6G2,6G2P，6B8P等二极部分作普通二极管检波的，也有用6N2等三极管接成二极作检波，还有用晶体二极管或者是6H2等等电子二极管检波的。
6G2管子有两个屏极，便于应用迟延AGC,但是由于6G2没有屏蔽，所以有噪音，而且高频（由于非线性产生的谐波）也会有发射。
所以，现在许多收音机用1/2-6N2(还有一个原因是6G2等管子的阴极是公用的，而6N2是独立的，这样便于低放电路的设计）。
屏极接地，做屏蔽，栅极-阴极做检波。
关于晶体管，后来不少的收音机也采用了，例如红灯711用2AP16检波。
晶体管的优点是不用灯丝，坚固体积小。
但是晶体管的反向有漏电流，引起阻抗变小，选择性可能会变坏，因此应该用反向电阻大的管子。
从这个角度而言，我想硅管要好于锗管（红灯711没有采用硅管的原因，我个人认为是当时硅材料的高频二极管不如锗材料的管子廉价），不过实际差别是不大的，用2AK 2CK管子检波也是不错的。
我用过1N4148代替红灯711的2AP16,效果改善是有的，但是并不很大。
