电路基础知识点大全
电工电子技术基础知识点
电工电子技术基础知识点一、电工技术基础1. 电路基础- 电路定义：电流的路径，由电源、导线、负载和开关组成。
- 欧姆定律：电压(V)、电流(I)和电阻(R)之间的关系，V = I * R。
- 基本电路类型：串联电路、并联电路、混合电路。
2. 电源- 直流电源(DC)：电压和电流方向恒定的电源。
- 交流电源(AC)：电压和电流方向周期性变化的电源。
- 电池、发电机、变压器等都是常见的电源设备。
3. 导线与连接- 导线材料：铜、铝等，具有低电阻率。
- 导线规格：根据负载电流选择合适截面积的导线。
- 连接方式：焊接、压接、螺栓连接等。
4. 负载- 电阻性负载：如电热器、电阻器。
- 电容性负载：如电容器。
- 感性负载：如电动机、变压器。
5. 开关与控制- 开关类型：单刀单掷、单刀双掷、三刀双掷等。
- 控制元件：继电器、接触器、定时器等。
二、电子技术基础1. 电子元件- 被动元件：电阻器、电容器、电感器。
- 主动元件：二极管、晶体管、集成电路。
- 半导体材料：硅、锗等。
2. 数字电子基础- 数字信号：二进制信号，0和1表示低电平和高电平。
- 逻辑门：与门、或门、非门、异或门等。
- 触发器：RS触发器、D触发器、JK触发器等。
3. 模拟电子基础- 放大器：运算放大器、音频放大器、功率放大器。
- 振荡器：正弦波振荡器、方波振荡器。
- 滤波器：低通滤波器、高通滤波器、带通滤波器。
4. 电子测量与测试- 测量仪器：万用表、示波器、信号发生器。
- 测试方法：电压测量、电流测量、电阻测量。
5. 电子电路设计- 电路原理图设计：使用绘图软件绘制电路图。
- PCB布局：电路板设计，包括元件布局和走线。
- 电路仿真：使用软件模拟电路工作情况。
三、安全与维护1. 电工安全- 遵守电气安全规范。
- 使用个人防护装备。
- 定期检查电气设备。
2. 电子设备维护- 清洁电路板和元件。
- 定期更换老化元件。
- 存储环境要求：防潮、防尘、防静电。
电路基础知识点总结
电路基础知识点总结1.电流、电压和电阻电流指的是电荷在单位时间内通过导体的数量，单位是安培(A)。
电压是电荷在电路中的能量转化的量度，单位是伏特(V)。
电阻是电流流过导体时所遇到的阻碍，单位是欧姆(Ω)。
电压等于电流乘以电阻，即V=I*R。
2.电路的基本元件电路的基本元件包括电源、导线和负载。
电源是提供电压的装置，可以是电池或交流电源。
导线是连接电源和负载的路径，通常由金属材料制成，具有低电阻。
负载是电路中消耗电能或执行特定操作的元件，例如灯泡、电机或电子设备。
3.电路连接方式电路的连接方式主要分为串联和并联两种。
串联连接是将元件依次连接在一起，电流依次通过每个元件，电压在元件上累加；并联连接是将元件同时连接在一起，电流在每个元件上相同，电压在每个元件上相等。
4.电路定律电路定律是描述电路中电流和电压关系的基本原理。
基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律指出，在任何一个节点处，电流的进入量等于电流的离开量；基尔霍夫电压定律指出，在任何一个回路中，电压的和等于零。
5.电路分析方法电路分析是通过应用电路定律来计算电路中电流和电压的方法。
常用的电路分析方法包括基尔霍夫定律法、节点电压法和戴维南定理等。
基尔霍夫定律法是通过应用基尔霍夫电流定律和基尔霍夫电压定律来建立和解决方程组，从而求解电路中的电流和电压。
节点电压法是通过分析电路中每个节点处的电压来计算电流和电压。
戴维南定理是将电路转换为等效电路，简化电路分析。
6.电路中的功率和能量功率是描述电路中电能转化速率的量度，单位是瓦特(W)。
功率等于电流乘以电压，即P=I*V。
能量是电路中储存的电能，单位是焦耳(J)。
能量等于功率乘以时间，即E=P*t。
7.直流电路和交流电路直流电路是电流方向始终保持不变的电路，例如电池供电的电路。
交流电路是电流周期性地反向流动的电路，例如电网供电的电路。
直流电路分析相对简单，而交流电路复杂一些，需要考虑频率和相位等因素。
电路基础知识点大全
一、认识电路1. 电路的基本组成：电源——将其他能转化为电能的装置用电器——将电能转化为其他形式能的装置开关——控制电路的通断导线——起连接作用，传输电能2. 电路图：用规定的符号表示电路连接情况的图。
填写以下电路图符号：电源开关灯泡变阻器电流表电压表3. 电路的连接方式：串联和并联二、探究不同物质的导电性能1. 导体：容易导电的物体。
如：常见金属、酸碱盐的水溶液、人体、大地、石墨等。
容易导电的原因：有大量的自由电荷。
（具体情况：金属中有大量的自由电子；酸碱盐的水溶液中有大量的自由离子）2.绝缘体：不容易导电的物体。
如：油、酸碱盐的晶体、陶瓷、橡胶、纯水、空气等。
不容易导电的原因：几乎没有自由电荷。
3.良好的导体和绝缘体都是理想的电工材料，导体和绝缘体没有明显的界限。
三、电流1. 电流的形成：电荷的定向移动形成电流。
（在金属导体中，能够做定向移动的是自由电子；在酸碱盐溶液中，能够做定向移动的是正离子和负离子）2. 电流的方向：正电荷定向移动的方向为电流方向。
按照这个规定，负电荷定向移动的方向和电流方向相反。
3. 电流用字母I表示，国际单位是安培，简称安，符号A。
比安小的单位还有毫安（mA）和微安（μA）：1A=103 mA 1 mA=103μA4. 实验室常用的电流表有两个量程：0—（分度值）；0—3A（分度值）四、电压1电压的作用（1）电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。
电源是提供电压的装置。
（2）电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是连通的。
（3）在理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学研究方法“类比法”2 电压的单位（1）国际单位：V 常用单位：kV 、mV 、μV换算关系：1Kv＝1000V 1V＝1000mV 1mV＝1000μV（2）记住一些电压值：一节干电池1．5V 一节蓄电池2V家庭电压220V 安全电压不高于36V3 电压测量：（1）仪器：电压表，符号：（2）读数时，看清接线柱上标的量程，每大格、每小格电压值（3）使用规则：两要、一不①电压表要并联在电路中。
电路基础知识最全汇总,看这一篇就够了!
电路基础知识最全汇总1．电压电流电流的参考方向可以任意指定，分析时：若参考方向与实际方向一致，则i＞0，反之i＜0。
电压的参考方向也可以任意指定，分析时：若参考方向与实际方向一致，则u＞0反之u＜0。
2．功率平衡一个实际的电路中，电源发出的功率总是等于负载消耗的功率。
3．全电路欧姆定律：U＝E－R I4．负载大小的意义：电路的电流越大，负载越大。
电路的电阻越大，负载越小。
5．电路的断路与短路电路的断路处：I＝0，U≠0电路的短路处：U＝0，I≠0。
E D A365电子论坛2基尔霍夫定律1．几个概念支路：是电路的一个分支。
结点：三条（或三条以上）支路的联接点称为结点。
回路：由支路构成的闭合路径称为回路。
网孔：电路中无其他支路穿过的回路称为网孔。
2．基尔霍夫电流定律定义：任一时刻，流入一个结点的电流的代数和为零。
（或者说：流入的电流等于流出的电流）表达式：i进总和＝0或：i进＝i出可以推广到一个闭合面。
3．基尔霍夫电压定律定义：经过任何一个闭合的路径，电压的升等于电压的降。
或者说：在一个闭合的回路中，电压的代数和为零。
或者说：在一个闭合的回路中，电阻上的电压降之和等于电源的电动势之和。
E D A365电子论坛3电位的概念1．定义：某点的电位等于该点到电路参考点的电压。
2．规定参考点的电位为零。
称为接地。
3．电压用符号U表示，电位用符号V表示。
4．两点间的电压等于两点的电位的差。
5．注意电源的简化画法。
E D A365电子论坛4理想电压源与理想电流源1．理想电压源不论负载电阻的大小，不论输出电流的大小，理想电压源的输出电压不变。
理想电压源的输出功率可达无穷大。
理想电压源不允许短路。
2．理想电流源不论负载电阻的大小，不论输出电压的大小，理想电流源的输出电流不变。
理想电流源的输出功率可达无穷大。
理想电流源不允许开路。
3．理想电压源与理想电流源的串并联理想电压源与理想电流源串联时，电路中的电流等于电流源的电流，电流源起作用。
电工学基础知识点

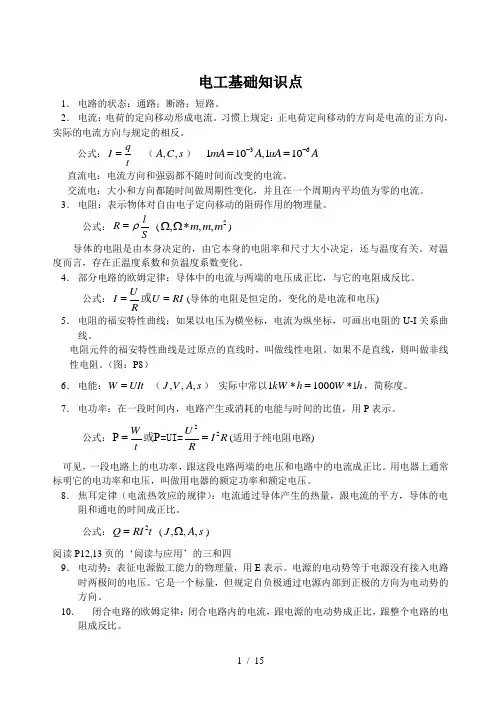

电工基础知识点1． 电路的状态：通路；断路；短路。
2． 电流：电荷的定向移动形成电流。
习惯上规定：正电荷定向移动的方向是电流的正方向， 实际的电流方向与规定的相反。
公式：q I t= （,,A C s ） 36110,110mA A uA A --== 直流电：电流方向和强弱都不随时间而改变的电流。
交流电：大小和方向都随时间做周期性变化，并且在一个周期内平均值为零的电流。
3． 电阻：表示物体对自由电子定向移动的阻碍作用的物理量。
公式：l R Sρ= (2,,,m m m ΩΩ*) 导体的电阻是由本身决定的，由它本身的电阻率和尺寸大小决定，还与温度有关。
对温度而言，存在正温度系数和负温度系数变化。
4． 部分电路的欧姆定律：导体中的电流与两端的电压成正比，与它的电阻成反比。
公式：U I U RI R==或(导体的电阻是恒定的，变化的是电流和电压) 5． 电阻的福安特性曲线：如果以电压为横坐标，电流为纵坐标，可画出电阻的U-I 关系曲线。
电阻元件的福安特性曲线是过原点的直线时，叫做线性电阻。
如果不是直线，则叫做非线性电阻。
（图：P8）6． 电能：W UIt = （,,,J V A s ） 实际中常以110001kW h W h *=*，简称度。
7． 电功率：在一段时间内，电路产生或消耗的电能与时间的比值，用P 表示。
公式：22W U I R t RP =P =或=UI=(适用于纯电阻电路) 可见，一段电路上的电功率，跟这段电路两端的电压和电路中的电流成正比。
用电器上通常标明它的电功率和电压，叫做用电器的额定功率和额定电压。
8． 焦耳定律（电流热效应的规律）：电流通过导体产生的热量，跟电流的平方，导体的电阻和通电的时间成正比。
公式：2Q RI t = (,,,J A s Ω)阅读P12,13页的‘阅读与应用’的三和四9． 电动势：表征电源做工能力的物理量，用E 表示。
电源的电动势等于电源没有接入电路时两极间的电压。
电路全部知识点总结
电路全部知识点总结一、电路的基本原理1. 电流与电压：电路中的两个基本物理量电流是电荷在导体中传输的过程，表示单位时间内电荷通过截面的数量。
电流的单位是安培（A）。
电压是电荷在电路中由于电场作用所具有的能量，表示单位电荷所具有的能量。
电压的单位是伏特（V）。
2. 电阻：电流与电压的关系电阻是电路中阻碍电流通过的元件，其电阻值和电流、电压之间存在关系。
根据欧姆定律，电阻的电压和电流之间满足以下关系：U = IR其中，U为电压（单位为伏特），I为电流（单位为安培），R为电阻（单位为欧姆）。
3. 电路的基本原理在电路中，电压驱动电流，而电流又受到电阻的阻碍。
通过这些基本原理，我们可以理解电路中电流、电压、电阻之间的关系，也可以分析电路中元件的特性。
二、电路的分类1. 按电流方向分类（1）直流电路：电流只在一个方向上流动（2）交流电路：电流在一个方向上不断变化2. 按电路结构分类（1）串联电路：电路中元件依次连接，电流只能按照固定路径流过（2）并联电路：电路中元件并联连接，电流可以选择不同的路径流过（3）串并联混合电路：电路中既有串联又有并联的连接方式3. 按电路功能分类（1）功率电路：用于传输功率的电路（2）信号电路：用于传输信号的电路，如放大器、滤波器等以上是电路按照不同方面进行的分类方法，每种分类方法都有其特点和应用场景。
通过分类可以更好地理解电路的特性和其应用。
三、电路分析方法1. 欧姆定律欧姆定律是描述电路中电压、电流、电阻之间关系的基本法则。
通过欧姆定律，我们可以求解电路中的电压、电流和电阻等值。
2. 基尔霍夫定律基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律，用于分析电路中节点和回路的电流、电压分布情况。
通过基尔霍夫定律，我们可以在复杂电路中进行节点电压、回路电流的分析。
3. 电路分析方法除了以上两种定律外，还有许多电路分析方法，如叠加原理、替代电路法、戴维南定理、诺顿定理等。
这些方法都是电路分析中常用的工具，能够帮助我们更好地理解电路中的各种现象。
电学基础必会知识点总结
电学基础必会知识点总结一、电路理论1. 电路基本概念电路是由电流源、电阻、电感和电容等元件组成的。
其中，电流源是提供电路中电流的源泉，电阻是阻碍电流通过的元件，电感是存储电能的元件，电容是存储电荷的元件。
电路中的元件通过导线互相连接构成电路的拓扑结构。
2. 电压、电流、电阻和功率电压是电路中的电势差，是指单位电荷在电路中的两点之间所具有的电势能。
电流是电荷在电路中的流动，是单位时间内通过电路横截面的电荷量。
电阻是电路中阻碍电流通过的元件，是电压和电流的比值。
功率是描述电路中能量转换效率的物理量，是电压和电流的乘积。
3. Ohm定律Ohm定律是描述电路中电压、电流和电阻之间关系的基本定律。
它可以表示为V=IR，其中V表示电压，I表示电流，R表示电阻。
根据Ohm定律，电压和电流成正比，电压和电阻成正比，电流和电阻成反比。
4. 串联电路和并联电路在电路中，电阻、电感和电容等元件可以通过串联和并联的方式组成不同的电路结构。
串联电路是指多个元件依次连接在一起，电流只有一条路径可走；并联电路是指多个元件同时连接在一起，电流可以选择不同的路径流动。
在串联电路中，电阻和电压分别求和；在并联电路中，电阻和电流分别求和。
5. 电路的戴维南定理和诺顿定理戴维南定理和诺顿定理是描述线性电路等效变换的定理。
根据这两个定理，任意一个线性电路都可以用一个等效的电压源和电阻网络或电流源和电阻网络来代替。
这两个定理在电路分析中有着重要的应用。
6. 交流电路和直流电路交流电路和直流电路是电路中两种不同的电压类型。
交流电路中，电压随时间呈正弦变化；直流电路中，电压是恒定不变的。
交流电路和直流电路在电路分析中有着不同的特点和分析方法。
7. 电路的平衡和不平衡在电路分析中，平衡和不平衡是两种重要的电路状态。
对于线性电路，在平衡状态下，电路中的各个元件的参数不随时间变化；在不平衡状态下，电路中的各个元件的参数随时间变化。
平衡和不平衡是电路分析中需要重点关注的问题。
电学基础知识大全电工电子学基础知识
电学基础知识大全电工电子学基础知识1、定义：把电源、用电器、开关、导线连接起来组成的电流的路径，电路知识点总结。
2、各部分元件的作用：（1）电源：提供电能的装置;（2）用电器：工作的设备;（3）开关：控制用电器或用来接通或断开电路;（4）导线：连接作用，形成让电荷移动的通路二、电路的状态：通路、开路、短路1、定义：（1）通路：处处接通的电路;（2）开路：断开的电路;（3）短路：将导线直接连接在用电器或电源两端的电路。
2、正确理解通路、开路和短路三、电路的基本连接方式：串联电路、并联电路四、电路图（统一符号、横平竖直、简洁美观）五、电工材料：导体、绝缘体1、导体（1）定义：容易导电的物体;（2）导体导电的原因：导体中有自由移动的电荷;2、绝缘体（1）定义：不容易导电的物体;（2）原因：缺少自由移动的电荷六、电流的形成1、电流是电荷定向移动形成的;2、形成电流的电荷有：正电荷、负电荷。
某碱盐的水溶液中是正负离子，金属导体中是自由电子。
七。
电流的方向1、规定：正电荷定向移动的方向为电流的方向;2、电流的方向跟负电荷定向移动的方向相反;3、在电源外部，电流的方向是从电源的正极流向负极。
八、电流的效应：热效应、化学效应、磁效应九、电流的大小：i=q/t十、电流的测量1、单位及其换算：主单位安（a），常用单位毫安（ma）、微安（μa）2、测量工具及其使用方法：（1）电流表;（2）量程;（3）读数方法（4）电流表的使用规则，工作总结《电路知识点总结》。
十一、电流的规律：（1）串联电路：i=i1+i2;（2）并联电路：i=i1+i2【方法提示】1、电流表的使用可总结为（一查两确认，两要两不要）（1）一查：检查指针是否指在零刻度线上;（2）两确认：①确认所选量程。
②确认每个大格和每个小格表示的电流值。
两要：一要让电流表串联在被测电路中;二要让电流从“+”接线柱流入，从“—”接线柱流出;③两不要：一不要让电流超过所选量程，二不要不经过用电器直接接在电源上。
电路基础分析知识点整理
电路分析基础1.（1）实际正方向：规定为从高电位指向低电位。
（2）参考正方向：任意假定的方向。
注意：必须指定电压参考方向，这样电压的正值或负值才有意义。
电压和电位的关系：U ab=V a－V b2.电动势和电位一样属于一种势能，它能够将低电位的正电荷推向高电位，如同水路中的水泵能够把低处的水抽到高处的作用一样。
电动势在电路分析中也是一个有方向的物理量，其方向规定由电源负极指向电源正极，即电位升高的方向。
电压、电位和电动势的区别：电压和电位是衡量电场力作功本领的物理量，电动势则是衡量电源力作功本领的物理量；电路中两点间电压的大小只取决于两点间电位的差值，是绝对的量；电位是相对的量，其高低正负取决于参考点；电动势只存在于电源内部。
3.参考方向(1)分析电路前应选定电压电流的参考方向，并标在图中；(2)参考方向一经选定，在计算过程中不得任意改变。
参考方向是列写方程式的需要，是待求值的假定方向而不是真实方向，因此不必追求它们的物理实质是否合理。
(3)电阻（或阻抗）一般选取关联参考方向，独立源上一般选取非关联参考方向。
(4)参考方向也称为假定正方向，以后讨论均在参考方向下进行，实际方向由计算结果确定。
(5)在分析、计算电路的过程中，出现“正、负”、“加、减”及“相同、相反”这几个名词概念时，切不可把它们混为一谈。
4.电路分析中引入参考方向的目的是为分析和计算电路提供方便和依据。
应用参考方向时，“正、负”是指在参考方向下，电压和电流的数值前面的正、负号，若参考方向下一个电流为“－2A”，说明它的实际方向与参考方向相反，参考方向下一个电压为“＋20V”，说明其实际方向与参考方向一致；“加、减”指参考方向下列写电路方程式时，各项前面的正、负符号；“相同、相反”则是指电压、电流是否为关联参考方向，“相同”是指电压、电流参考方向关联，“相反”指的是电压、电流参考方向非关联。
5.基尔霍夫定律基尔霍夫定律包括结点电流定律（KCL）和回路电压（KVL）两个定律，是集总电路必须遵循的普遍规律。
基础电气知识点总结大全
基础电气知识点总结大全第一章电路基础1. 电荷与电流电荷是电的基本单位，用符号q表示，单位是库仑(C)。
电荷流动形成了电流，用符号I表示，单位是安培(A)。
2. 电压与电势差电压是单位电荷通过一个电场获得的能量，用符号U表示，单位是伏特(V)。
电路中的电压也称为电势差，表示两点之间的电压差，用符号V表示。
3. 电阻与电阻率电阻是电路中阻碍电流通过的物质或元件，单位是欧姆(Ω)。
电阻率是物质的基本电阻，用符号ρ表示，单位是欧姆-米(Ω·m)。
4. 电功与功率电功是电流通过电阻产生的热能，用符号P表示，单位是焦耳(J)。
功率是单位时间内消耗的能量，用符号P表示，单位是瓦特(W)。
5. 串联与并联串联是将电阻依次连接在一起，电流只有一条路径通过。
并联是将电阻并排连接，电流有多条路径通过。
第二章电路元件1. 电源电源是提供电动势和电压的装置，用于驱动电路中的电流。
常见的电源有直流电源和交流电源。
2. 电阻电阻是电路中的一种基本元件，用于阻碍电流通过。
常见的电阻有固定电阻和可变电阻。
3. 电容电容是电路中的一种元件，用于储存电荷和能量，单位是法拉(F)。
4. 电感电感是电路中的一种元件，用于储存磁场能量，单位是亨利(H)。
5. 开关开关用于控制电路中的通断，通常有手动开关和自动开关两种。
第三章电路分析1. 基尔霍夫定律基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律，用于分析电路中的电流和电压分布。
2. 电路分析方法电路分析方法包括节点分析、支路分析和戴维南定理等，用于分析复杂电路中的电流和电压。
3. 交流电路分析交流电路分析包括交流电压、交流电流、交流功率等，用于分析交流电路中的电流和电压。
第四章电路定理1. 欧姆定律欧姆定律规定了电流、电压和电阻之间的关系，即U=IR。
2. 费曼定理费曼定理用于分析电路中的电压和电流关系，通过电压和电流的积分可以得到电功。
3. 麦克斯韦定理麦克斯韦定理用于分析电路中的电场和磁场关系，通过电场和磁场的积分可以得到电磁感应和电场能量密度。
电路知识点总结pdf
电路知识点总结pdf第一章电路基础知识1.1 电路的定义电路是指由电源、导线、电器元件（例如电阻、电容、电感等）等组成的通电路径。
在电路中，电流经过电器元件后可以被改变，不同的电路结构和元件组合可以实现不同的电学功能。
1.2 电路的基本元件电路中的基本元件包括电源、导线、电阻、电容和电感等。
电源用于提供电流，导线用于连接各个元件，电阻用于限制电流，电容用于存储电荷，电感用于储存电能。
1.3 电路的基本定律欧姆定律、基尔霍夫定律和法拉第定律是电路中的三大基本定律。
欧姆定律描述了电压、电流和电阻之间的关系，基尔霍夫定律描述了电路中的电流和电压的分布规律，法拉第定律描述了电感和电流之间的关系。
1.4 电路的分类根据电路中的元件和连接方式，电路可以分为直流电路和交流电路，串联电路和并联电路等不同类型。
第二章电阻电路2.1 电阻的基本性质电阻是电路中用于限制电流的元件，具有一定的电阻值。
电阻的电阻值与电阻本身的材料、长度和截面积等有关。
2.2 串联电阻和并联电阻串联电阻指多个电阻按照一定方向依次连接在一起，相同电流依次通过各个电阻，串联电阻的总电阻等于各个电阻的电阻之和。
并联电阻指多个电阻同时连接在一点上，电流依次分流通过各个电阻，并联电阻的总电阻等于各个电阻电阻值的倒数之和的倒数。
2.3 电阻的功率和能量利用电阻的电压和电流可以计算出电阻消耗的功率，电阻会将电能转换成热能，电阻的功率和电能的关系可以用来计算电阻的热效应。
2.4 电桥电桥是一种利用电阻比值测量未知电阻值的方法，常见的电桥有维恩桥和韦斯通桥等。
第三章电容电路3.1 电容的基本性质电容是电路中用于存储电荷和电能的元件，具有一定的电容值。
电容的电容值与电容本身的材料、形状和尺寸等有关。
3.2 并联电容和串联电容并联电容指多个电容同时连接在一点上，电荷依次分流通过各个电容，而串联电容指多个电容按照一定方向依次连接在一起，相同电压依次加在各个电容上。
电路电子技术知识点总结
电路电子技术知识点总结一、电路基础知识1. 电压、电流、电阻在电路中，电压是指电荷在电路中流动的能量。
单位是伏特（V）。
电流是指电荷在一个时间单位内通过导体的量，单位是安培（A）。
电阻是指导体对电流的阻碍程度，单位是欧姆（Ω）。
2. 串联电路和并联电路在电路中，串联电路是指多个电阻、电容或其他元件依次连接在一起。
而并联电路是指多个电阻、电容或其他元件同时连接在一起。
串联电路的总电阻等于各个电阻的和，而并联电路的总电阻等于各个电阻的倒数之和的倒数。
3. 电路图电路图是用符号和线条表示电路中的元件和连接方式的图示。
常见的电路图中的元件包括电源、电阻、电容、电感、二极管、晶体管等。
通过电路图可以清楚地了解电路的连接方式和元件的作用。
二、电路分析技术1. 基尔霍夫定律基尔霍夫定律是电路分析中常用的定律，分为基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律指出，在任意一个节点处，流入节点的电流等于流出节点的电流之和。
基尔霍夫电压定律指出，在闭合回路中，电压源的电压之和等于电阻元件的电压之和。
2. 电路等效变换在电路分析中，常常需要将一些复杂的电路转化为等效的简单电路，以便于分析和计算。
常见的电路等效变换包括串联电阻和并联电阻的等效电阻，以及电压源和电流源的等效替换。
3. 交流电路分析交流电路分析是电路分析中的重要内容。
在交流电路中，电压和电流是随时间变化的，因此需要用复数形式表示电压和电流。
通过复数形式可以更方便地进行电路分析和计算。
4. 信号处理电路分析信号处理电路分析是电路领域的一个重要分支。
信号处理电路主要用于信号的增强、滤波、调制和解调等处理。
信号处理电路分析需要掌握信号处理器件的特性和应用，以及相关的分析方法和技术。
三、电子元件和器件1. 二极管二极管是电子器件中最基本的元件之一。
它有正向导通和反向截止两种状态。
二极管可以用作整流器、开关、放大器、稳压器等多种用途。
2. 晶体管晶体管是电子器件中的重要元件，主要用于放大、开关和振荡等功能。
电路基础必学知识点
电路基础必学知识点1. 电荷和电流：电荷是电子或正电子的一种属性，它决定了物质能够产生电流。
电流是电荷移动的流动方向，在电路中，通常使用电子流方向进行描述。
2. 电压和电势：电压是电场力对单位电荷所做的功，也可以理解为电流流动的驱动力。
电势是用来描述某一点相对于基准点的电势能的大小。
3. 电阻和电阻率：电阻是电流通过物质时所遇到的阻碍，它是电压和电流的比值。
电阻率是物质本身对电流的阻碍程度，是电阻和物质横截面积、长度的比值。
4. 欧姆定律：欧姆定律描述了电流、电压和电阻之间的关系，它表示为U=IR，其中U是电压，I是电流，R是电阻。
该定律表明，在恒定温度下，电流与电压成正比，与电阻成反比。
5. 串联和并联电路：串联电路是指电子依次通过多个元件，电流在各个元件间是相等的。
并联电路是指电流分为多个分支，通过各个分支的电流相加等于总电流。
6. 电功率和能量：电功率是电流和电压的乘积，表示单位时间内消耗的能量。
能量是电功率和时间的乘积，表示电流通过元件所消耗的总能量。
7. 简单电路元件：电阻、电容和电感是电路中常见的基本元件。
电阻用于控制电流的大小，电容储存电荷，电感储存磁能。
8. 电路分析方法：基尔霍夫定律和欧姆定律是电路分析中常用的方法。
基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律，用于解决电流和电压在电路中的分布和关系。
9. 交流电路：交流电路是指电压和电流随时间呈周期性变化的电路。
交流电路中，出现了频率的概念，需要考虑电阻、电容和电感元件对交流电的响应。
10. 电路保护和安全：电路中需要采取保护措施，如使用保险丝、过载保护器等，以防止电路短路、过流等情况导致事故发生。
此外，操作电路时要注意安全，避免触电等危险。
电路知识点总结
电路知识点总结一、基本概念1. 电路：由电源、电器件和导线等组成的电子元件的有机组合。
2. 电压：两点之间的电位差，表示为V。
3. 电流：单位时间内通过导体横截面的电荷数量，表示为I。
4. 阻抗：电路对交流电流的电阻，电感和电容综合作用的总称，表示为Z。
5. 电阻：电路对直流电流的阻碍，表示为R。
6. 电感：导线或线圈对交流电的电阻，表示为L。
7. 电容：必须用两个电极之间隔绝的介质，对电路中的交流电起通流连接和隔流隔断的作用，表示为C。
二、电路定律1. 基尔霍夫定律基尔霍夫第一定律：任何一个节点处的总电流等于该节点输入的总电流之和。
基尔霍夫第二定律：在电路中的任何一个闭合回路中，所有电动势（电源）之和等于所有电势降之和。
2. 欧姆定律欧姆定律是描述电流和电压之间关系的定律。
它表明电流I通过一个电阻R的大小与两端电压U成正比I=U/R3. 焦耳定律焦耳定律就是描述电功率与电流电压之间关系的定律。
它表示为：P=UI4. 电路分析法基于基尔霍夫第一法或第二法对电路进行分析以求得电压、电流和功率等参数的方法。
5. 超前和滞后相位超前相位通常出现在电容和电感两端的电流和电压之间。
在电荷过程中，电压超前电流，即电流继电压之后发生。
滞后相位通常出现在电阻两端的电流和电压之间。
在电流过程中，电压滞后电流，即电流继电压之前发生。
三、电路图符号1. 电源：包括直流电源，交流电源以及信号输入端等。
2. 物理部件：例如电阻、电容、电感。
3. 对电信号进行处理的电路：例如运算放大器、控制器、传感器。
4. 开关和驱动器：例如晶体管、场效应晶体管、继电器等。
5. 连线：表示电子元器件之间的物理连接关系。
四、电路设计1. 电路设计流程（1）需求分析；（2）制定设计方案；（3）原材料采购；（4）电路的装配和调试；（5）质量检验和测试；（6）电路的维护和升级。
2. 电路参数的选择在进行电路设计时，要根据需求选择合适的电路参数：（1）电源电压：选择合适的电源电压，使电路能够正常工作。
第一章 电路基础知识—知识点
第一章 电路基础知识一、电路1、电路的组成：电源+开关+负载+导线二、电流1、电流的方向：正电荷移动的方向2、单位：安培/安，用字母A 表示。
3、分类：直流电【恒流源（a ）、脉动直流电（b ）】、交流电（c ）4、测量：1）交直流分开测；2）必须串联在电路中；3）直流电需注意“+”，“—”；4）注意量程三、电压、电位和电动势1、电压、电位和电动势的单位：均为伏特/伏，用字母V 表示。
*2、电压：任意2点间的电位差。
（电压即电位差）*3、电位：某一点与参考点之间的电压。
（参考点的电位默认为0V ，比如接地时）【重点】4、电位与电压的区别⎩⎨⎧考点无关；电压：两点间电压与参考点的不同而改变；电位：某点的电位随参 【例】：有两块积木，A 和B ，A 在第7块，B 在第3块（类比：A 的电位U A =7V ， B 的电位U B =3V ，而U AB =U A -U B =7-3=4V ）；若将最底的一块积木去掉，则此时A 在第6块，B 在第2块（类比：A 的电位U A =6V ， B 的电位U B =2V ，而U AB =U A -U B =6-2=4V ）【重点】5、电动势与端电压：对电源来说，既有电动势，又有端电压。
由于内阻的存在，电动势比端电压大一点点，只有当电路开路时，两者才相等。
⎩⎨⎧正极方向：从电源负极指向只存在与电源中电动势 ⎩⎨⎧负极方向：从电源正极指向存在于外电路中端电压 6、测量：1）交直流分开测；2）必须并联在电路中；3）直流电需注意“+”，“—”；4）注意量程四、电阻1、电阻概念：对电流的阻碍作用；用R 表示，单位为Ω2、在温度不变的情况下，电阻与材料ρ、长度l 和横截面积S 有关，)()()()(2mm S m l m R ⋅Ω=Ωρ 3、根据导电能力分类：导体、绝缘体和半导体五、欧姆定律1、部分欧姆定律：不考虑电源的一段电路)()()(Ω=R V U A I 2、全欧姆定律：含有电源的闭合电路)()()()(Ω+Ω=r R V U A I 3、电源电动势：内外U U E +=4、电路的三种状态：断路、通路和短路（生活中避免，但有用其他用途）六、电功与电功率1、电功：电流做的功，用W 表示，单位是焦耳（J ）。
电路基础知识点整理
电路基础知识点整理1. 电路的定义和分类电路是由电子元件和导线组成的路径，用于电流的流动。
根据电路中电流的流动方式，可以将电路分为串联电路、并联电路和混合电路。
- 串联电路：电流只有一条路径可以流动，元件依次连接。
- 并联电路：电流可以分成多个路径流动，元件平行连接。
- 混合电路：串联和并联电路的组合。
2. 电压、电流和电阻- 电压（V）：电路中的电压是指电荷在电路中的能量差异，单位为伏特（V）。
- 电流（I）：电路中的电流是指电荷在单位时间内通过某点的数量，单位为安培（A）。
- 电阻（R）：电路中的电阻是指阻碍电流流动的程度，单位为欧姆（Ω）。
根据欧姆定律，电压、电流和电阻之间存在以下关系：$$V = I \cdot R$$3. 电路元件常见的电路元件包括：- 电阻器：用于限制电流流动的元件。
- 电：用于储存电荷的元件。
- 电感器：用于储存电磁能量的元件。
- 二极管：用于控制电流流动方向的元件。
4. 电路分析方法电路分析是通过计算和定量分析电路中元件的电压、电流和功率等参数。
常用的电路分析方法包括：- 基尔霍夫定律（KVL）：根据能量守恒定律，对电路中的回路进行电压分析。
- 基尔霍夫电流定律（KCL）：根据电荷守恒定律，对电路中的节点进行电流分析。
- 罗尔定理（Thevenin和Norton）：将复杂电路简化为等效电路，便于分析。
5. 电路中常见问题在电路分析过程中，常见的问题包括以下几点：- 电路中的短路和开路问题；- 电阻、电容和电感的串联和并联问题；- 电源的连接方式和配电问题。
了解这些基础知识点可以帮助我们更好地理解和分析电路，为电路设计和故障排除提供指导。
电路知识大全
电路知识大全
1. 什么是电路？
电路是由电子元件（如电阻、电容、电感等）连接而成的路径，用来传导电流或信号的闭合路径。
2. 电流和电压
- 电流：电流是指电子在电路中的流动，单位为安培（A）。
- 电压：电压是指电路中的电势差，单位为伏特（V）。
3. 直流电路和交流电路
- 直流电路：指电流方向始终保持不变的电路。
- 交流电路：指电流方向不断变化的电路。
4. 电阻
- 电阻是电流流过时阻碍电流通过的元件。
- 电阻的单位为欧姆（Ω）。
5. 电容
- 电容是能够储存电荷的元件。
- 电容的单位为法拉（F）。
6. 电感
- 电感是由线圈产生的自感和互感的元件。
- 电感的单位为亨利（H）。
7. 串联和并联电路
- 串联电路：指电子元件连续连接在同一电路路径中。
- 并联电路：指电子元件分别连接在电路中的不同路径中。
8. 电路板
- 电路板是将电子元件固定在导电材料上的基板，用来连接和支持电子元件。
9. 逻辑门电路
- 逻辑门电路是利用逻辑门（如与门、或门、非门等）组合而成的电路，用来实现逻辑运算。
10. 集成电路
- 集成电路是将多个电子元件封装在单一芯片上的电路。
- 集成电路有很多种类，如数字集成电路和模拟集成电路等。
以上是电路知识的简单介绍，希望对您的学习有所帮助！。
电路电工知识点总结
电路电工知识点总结一、电路基础知识1. 电路的概念电路是由导体、电源、开关和负载组成的电气装置。
导体传输电流，电源提供电能，开关控制电路的通断，负载消耗电能。
2. 电流、电压、电阻电流是电荷流动的速度，单位是安培(A)；电压是电荷的电势差，单位是伏特(V)；电阻是阻碍电流流动的物质特性，单位是欧姆(Ω)。
3. 串联电路和并联电路串联电路是指电路中的元件依次连接在同一电路中，电流只有一条路径流动；并联电路是指电路中的元件平行连接,电流有多条路径流动。
4. 交流电路和直流电路直流电路电流方向不变，交流电路电流方向会变化。
交流电路主要由发电机产生的交流电源和变压器、开关、保护器等元器件。
5. 电路分析的基本方法电路分析的基本方法包括基尔霍夫定律、欧姆定律、戴维南定理等。
基尔霍夫定律是电流定律和电压定律，是电路分析的基础。
二、电路元件1. 电阻电阻是用来限制电流流动的元件，常用的电阻元件有固定电阻、可变电阻、热敏电阻、压敏电阻等。
2. 电容电容是用来储存电荷的元件，电容越大，电荷储存的能力越大，常用的电容元件有电解电容、陶瓷电容等。
3. 电感电感是用来储存磁能的元件，电感越大，储存磁能的能力越大，常用的电感元件有铁氧体电感、空心线圈电感等。
4. 二极管二极管是一种具有单向导电特性的元件，常用的二极管有正向导通二极管和反向截止二极管。
5. 晶体管晶体管是一种具有放大、开关、振荡等功能的元件，常用的晶体管有PNP型、NPN型晶体管。
6. 集成电路集成电路是将多个电子元件集成到一块芯片上的元件，常用的集成电路有逻辑电路、存储电路、模拟电路等。
三、电工知识1. 电动机电动机是一种将电能转换为机械能的设备，常见的电动机包括直流电动机、异步电动机、同步电动机等。
2. 变压器变压器是用来变换电压的设备，常见的变压器包括升压变压器、降压变压器、隔离变压器等。
3. 发电机发电机是一种将机械能转换为电能的设备，常见的发电机包括直流发电机、交流发电机等。
电路分析基础复习知识点
电路分析基础知识第一章1.参考电压和参考电流的表示方法。
(1)电流参考方向的两种表示：A）用箭头表示：箭头的指向为电流的参考方向。
(图中标出箭头）B）用双下标表示：如i AB , 电流的参考方向由A指向B。
(图中标出A、B）(2) 参考电压方向: 即电压假定的正方向，通常用一个箭头、“+”、”-”极性或“双下标”表示。
（3）电路中两点间的电压降就等于这两点的电位差，即U ab = V a- V b2.关联参考方向和非关联参考方向的定义若二端元件上的电压的参考方向与电流的参考方向一致（即参考电流从参考电压的正极流向负极），则称之为关联参考方向。
否则为非关联参考方向。
3.关联参考方向和非关联参考方向下功率的计算公式：（1）u, i 取关联参考方向：p = u i （2）u, i 取非关联参考方向：p =- ui 按此方法，如果计算结果p>0，表示元件吸收功率或消耗功率；p<0，表示发出功率或产生功率。
关联参考方向和非关联参考方向下欧姆定律的表达式：（1）电压与电流取关联参考方向:u Ri（2）电压与电流取非关联参考方向: u –Ri 。
4．电容元件（1）伏安特性（2）两端的电压与与电路对电容的充电过去状况有关（3）关联参考方向下电容元件吸收的功率（4）电容元件的功率与储能5．电感元件（1）电感元件的电压-电流关系——伏安特性（2）电感两端的电压与流过的电流无关,而与电流的变化率成正比（3）电感元件的功率与储能6．实际电压源随着输出电流的增大，端电压将下降，可以用理想电压源U S和一个内阻R0串联来等效。
7．实际电流源可以用理想电流源与一个电阻并联来等效. 电流源两端电压愈大，流过内阻的电流越大,输出的电流就愈小。
8．基尔霍夫电流定律（KCL）的内容及表达式。
KCL：对于任一集总电路中的任一节点，在任一时刻，流出（或流进）该节点的所有支路电流的代数和为零。
即例：对图示电路有：KCL的推广：KCL不仅适用于电路的节点，也适用于电路中任意假设的封闭面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、认识电路
1. 电路的基本组成：
电源——将其他能转化为电能的装置用电器——将电能转化为其他形式能的装置开关——控制电路的通断导线——起连接作用，传输电能
2. 电路图：用规定的符号表示电路连接情况的图。
填写以下电路图符号：
电源开关灯泡变阻器电流表电压表
3. 电路的连接方式：串联和并联
二、探究不同物质的导电性能
1. 导体：容易导电的物体。
如：常见金属、酸碱盐的水溶液、人体、大地、石墨等。
容易导电的原因：有大量的自由电荷。
（具体情况：金属中有大量的自由电子；酸碱盐的水溶液中有大量的自由离子）
2.绝缘体：不容易导电的物体。
如：油、酸碱盐的晶体、陶瓷、橡胶、纯水、空气等。
不容易导电的原因：几乎没有自由电荷。
3.良好的导体和绝缘体都是理想的电工材料，导体和绝缘体没有明显的界限。
三、电流
1. 电流的形成：电荷的定向移动形成电流。
（在金属导体中，能够做定向移动的是自由电
子；在酸碱盐溶液中，能够做定向移动的是正离子和负离子）
2. 电流的方向：正电荷定向移动的方向为电流方向。
按照这个规定，负电荷定向移动的方
向和电流方向相反。
3. 电流用字母I表示，国际单位是安培，简称安，符号A。
比安小的单位还有毫安（mA）和微安（μA）：1A=103 mA 1 mA=103μA
4. 实验室常用的电流表有两个量程：0—0.6A（分度值0.02A）；0—3A（分度值0.1A）
四、电压
1电压的作用
（1）电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。
电源是提供电压的装置。
（2）电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是连通的。
（3）在理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学研究方法“类比法”
2 电压的单位
（1）国际单位：V 常用单位：kV 、mV 、μV
换算关系：1Kv＝1000V 1V＝1000mV 1mV＝1000μV
（2）记住一些电压值：一节干电池1．5V 一节蓄电池2V
家庭电压220V 安全电压不高于36V
3 电压测量：
（1）仪器：电压表，符号：
（2）读数时，看清接线柱上标的量程，每大格、每小格电压值
（3）使用规则：两要、一不
①电压表要并联在电路中。
②电流从电压表的“正接线柱”流入，“负接线柱”流出。
否则指针会反偏。
③被测电压不要超过电压表的最大量程。
Ⅰ危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。
Ⅱ选择量程：实验室用电压表有两个量程，0～3V和0～15V。
测量时，先选大量程，用开关试触，若被测电压在3V｀15V可测量，若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压表。
4 电流表、电压表的比较
电流表电压表
异符号
连接串联并联
直接连接电源不能能
量程0．6A 3A3V 15V
每大格0．2A 1A1V 5V
每小格0．02A 0．1A0．1V 0．5V
内阻很小，几乎为零相当于短路很大，相当于开路
5 利用电流表、电压表判断电路故障
（1)电流表示数正常而电压表无示数：
“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
(2）电压表有示数而电流表无示数
“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是：①电流表短路；②和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。
五、探究影响电阻大小的因素
1. 电阻：导体对电流阻碍作用的大小，用字母R表示。
2. 国际单位欧姆，简称欧，符号Ω。
比欧姆大的单位还有千欧（kΩ）和兆欧（MΩ）
1kΩ=103Ω 1MΩ=103 kΩ
3.探究影响电阻大小的因素：导体电阻的大小与它的长度、材料和横截面积有关
4. 导体电阻的大小与温度有关：纯金属的电阻一般随温度的升高而增大；半导体的电阻一
般随温度的升高而减小。
5. 电阻是导体自身的一种属性，与导体中电流的大小和导体两端的电压无关。
六、滑动变阻器
1. 原理：通过改变接入电路中电阻丝的长度来改变电阻的大小。
2. 用法：①改变谁的电流就要与谁串联②接线柱选择一上一下③闭合开关前要调到最大阻值处。
3. 作用：①保护电路；②改变电路中的电流；③调节用电器两端的电压。
4. 铭牌的意义：电阻值——表示可接入电路的最大电阻；电流值——表示允许通过的最大电流
七、探究电流与电压、电阻的关系。
1 实验方法
①提出问题：电流与电压电阻有什么定量关系？
②制定计划，设计实验：要研究电流与电压、电阻的关系，采用的研究方法是：控制变
量法。
即：保持电阻不变，改变电压研究电流随电压的变化关系；保持电压不变，改变电阻研究电流随电阻的变化关系。
③得出结论：
在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比；
在电压不变的情况下，导体中的电流与导体的电阻成反比。
2、欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
(1）数学表达式 I=U/R
说明：①I、U、R对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。
三者单位依次是 A 、V 、Ω
(2）同一导体（即R不变），则I与U 成正比同一电源（即U不变），则I 与R成反比。
(3）R＝U/I的理解，它表示导体的电阻可由U/I给出，电阻大小只跟导体的材料长度横截面积有关，跟导体两端的电压和通过的电流大小无关。
3、伏安法测电阻
(1）定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。
(3）电路图：（右图）
(4）实验器材：电源、开关、小灯泡、电流表、电压表、
滑动变阻器、导线若干。
4、步骤：
①根据电路图连接实物。
连接实物时，必须注意开关应断开
滑动变阻变阻（“一上一
阻值最大（“滑片远离接线
串联在电路
电流
“+”接线柱流入，“-”接线柱
量程选择：算最大电流
并联在用电器两
电压表
“+”接线柱流入，“-”接线柱流出
量程选择：根据电源电压选择
②检查电路无误后，闭合开关S，三次改变滑动变阻器的阻值，分别读出电流表、电压
表的示数，填入表格。
③算出三次Rx的值，求出平均值。
④整理器材。
5、讨论：⑴本实验中，滑动变阻器的作用：改变被测电阻两端的电压（分压），同时又保
护电路（限流）。
⑵几次测量结果发现小灯泡电阻大小同的原因：小灯泡灯丝电阻受到温度的影响。
如果电流表有读数，电压表无读数：灯泡短路；
如果电压表有读数（接近电源电压）电流表无读数：灯泡断路
6、串联电路的特点：
(1）电流：文字：串联电路中各处电流都相等。
字母：I=I
1=I
2
=I
3
=……In
(2）电压：文字：串联电路中总电压等于各部分电路电压之和。
字母：U=U
1+U
2
+U
3
+……Un
(3）电阻：文字：串联电路中总电阻等于各部分电路电阻之和。
字母：R=R
1+R
2
+R
3
+……Rn
理解：把n段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度。
特例: n个相同的电阻R
0串联，则总电阻R=nR
.
(4）分压定律：文字：串联电路中各部分电路两端电压与其电阻成正比。
字母：U
1/U
2
=R
1
/R
2
U
1
:U
2
:U
3
:…= R
1
:R
2
:R
3
:…
八、欧姆定律和安全用电
1、为什么电压越高越危险？导体中电流的大小跟加在这个导体两端的电压成正比，人
体也是导体，电压越高，通过的电流越大，大到一定程度就有危险了。
2、安全电压:不高于36V的电压
3、用电原则:不接触低压带电体, 不靠近高压带电体.
4、电路的三种状态
通路：正常接通的电路,即通电器能够正常工作的电路。
断路：由于电路故障造成电路没有接通的现象。
短路：在电路中，如果电流不经用电器，而是电源两极直接相连，叫电源短路。
电流过大，引起火灾
5、雷电的产生：雷电是大气中一种剧烈的放电现象，高大建筑物的枯，顶端都有针状
的金属物，通过很粗的金属线与大地相连，可以防雷，叫避雷针，高压输电铁塔最上面的两条导线也是用来防雷的。
6、防雷常识：
(1）雷雨天气不在大树下避雨，雷雨天气不在户外走动
(2）雷雨天气不打伞（尤其是金属伞柄的伞）雷雨天气不打电话，尤其是手机
(3）雷雨天气不能开家用电器，雷雨天气不要在浴室洗澡（尤其是用太阳能热水器）(4）雷雨天气要将家用电器的插头拔下来接地
(5）雷雨天气时，应远离高塔、广告牌、等孤立的物体。
