电路基础知识点总结.ppt

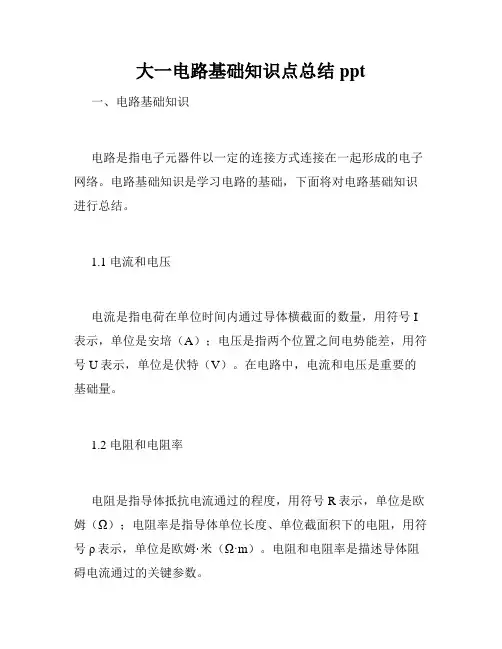

大一电路基础知识点总结ppt
![大一电路基础知识点总结ppt](https://img.taocdn.com/s3/m/14981b4530b765ce0508763231126edb6f1a7694.png)
大一电路基础知识点总结ppt一、电路基础知识电路是指电子元器件以一定的连接方式连接在一起形成的电子网络。
电路基础知识是学习电路的基础,下面将对电路基础知识进行总结。
1.1 电流和电压电流是指电荷在单位时间内通过导体横截面的数量,用符号I 表示,单位是安培(A);电压是指两个位置之间电势能差,用符号U表示,单位是伏特(V)。
在电路中,电流和电压是重要的基础量。
1.2 电阻和电阻率电阻是指导体抵抗电流通过的程度,用符号R表示,单位是欧姆(Ω);电阻率是指导体单位长度、单位截面积下的电阻,用符号ρ表示,单位是欧姆·米(Ω·m)。
电阻和电阻率是描述导体阻碍电流通过的关键参数。
1.3 电阻的串联与并联电阻的串联是指将多个电阻依次连接在一起,串联的电阻为各个电阻之和;电阻的并联是指将多个电阻同时连接在一起,并联的电阻可以通过并联电阻公式计算。
1.4 电流分流和电压分压电流分流是指电流在分支电路中按比例分配,可以通过电流分流定律计算;电压分压是指电压在并联电路中按电阻比例分配,可以通过电压分压定律计算。
二、电路元件电路元件是构成电路的基本组成部分,常见的电路元件包括电源、电阻、电容和电感等。
2.1 电源电源是提供电路工作所需电能的装置,常见的电源有直流电源和交流电源。
直流电源是指电压恒定的电源,交流电源是指电压周期性变化的电源。
2.2 电阻电阻是导体阻碍电流通过的元件,常用的电阻有固定电阻和可变电阻。
固定电阻是指电阻值恒定的电阻,可变电阻是指电阻值可以调节的电阻。
2.3 电容电容是存储电荷的元件,用符号C表示,单位是法拉(F)。
电容可以存储电荷并在电路中释放电荷。
2.4 电感电感是储存磁能的元件,用符号L表示,单位是亨利(H)。
电感可以存储电能并在电路中释放电能。
三、电路分析方法电路分析是指根据电路原理和电路定律求解电路参数的过程,常见的电路分析方法包括基尔霍夫定律、欧姆定律和串并联电阻公式等。
电路的基础知识(PPT)
![电路的基础知识(PPT)](https://img.taocdn.com/s3/m/b0cddf2cae1ffc4ffe4733687e21af45b207fe6c.png)
替代定理
总结词
通过用一个电压源或电流源替代某支路,从而简化电 路分析的方法。
详细描述
替代定理是电路分析中的一种重要方法,它可以通过用 一个电压源或电流源替代某支路,从而简化电路的分析 过程。该方法适用于具有多个支路的复杂电路,能够有 效地减少计算量。
05
电路的暂态分析
一阶电路的响应
01
02
03
详细描述
节点电压法是以节点电压为未知量,根据基尔霍夫定律 列出电路的方程组,然后求解未知量的方法。该方法适 用于具有多个节点的复杂电路。
叠加定理
总结词
将复杂电路分解为若干个简单电路,分别计算各简单 电路的响应,然后将各响应叠加得到复杂电路的总响 应。
详细描述
叠加定理是线性电路的基本性质之一,它可以将一个 复杂电路分解为若干个线性独立的部分,然后分别计 算各部分的响应(电压或电流),最后将这些响应叠 加起来得到整个电路的总响应。
03
元件与电路模型
电阻器
总结词
电阻器是用于限制电流的元件,其阻值由导体材料、长度和横截面积决定。
详细描述
电阻器是电子电路中最常用的元件之一,主要用于限制电流和调节电压。其阻值范围广泛,可根据不同需求选择。 电阻器的阻值由导体材料、长度和横截面积决定,不同材料、长度和横截面积的导体具有不同的电阻值。
响应分类
二阶电路的响应也可以分为零状态响应、零输入 响应和全响应。
自然频率和阻尼比
二阶电路的自然频率和阻尼比决定了电路的振荡 和衰减特性。
冲激响应
定义
冲激响应是指在电路中加 入一个冲激函数(单位阶 跃函数)作为输入信号时, 电路的输出响应。
特性
冲激响应具有瞬时性和无 持续性,它反映了电路对 冲激函数的瞬态响应。
电路基础知识--ppt课件
![电路基础知识--ppt课件](https://img.taocdn.com/s3/m/07700c8d8ad63186bceb19e8b8f67c1cfad6eeac.png)
谐波 无源滤波
LC滤波电路 利用感性负载的通低频,阻高频特性
谐波
有源谐波
有源谐波滤除装置是在无源滤波的基础上发展起来的,它的滤波 效果好,在其额定的无功功率范围内,滤波效果是百分之百的。 它主要是由电力电子元件组成电路,使之产生一个和系统的谐波 同频率、同幅度,但相位相反的谐波电流与系统中的谐波电流抵 消。但由于受到电力电子元件耐压,额定电流的发展限制,成本 极高,其制作也较之无源滤波装置复杂得多,成本也就高得多了。 其主要的应用范围是计算机控制系统的供电系统,尤其是写字楼 的供电系统,工厂的计算机控制供电系统。对单台的装置而言, 其利润是可观的,但用户一般不愿意用有源滤波,对于谐波的含 量,不必滤得太干净,只要不危害其他用电器也就可以了。
并联谐振
并联谐振现象
R
烧接触器
C
烧电容
L
烧线圈 总电流小于支路电流
并联谐振
107燃气锅炉房的谐波治理设备是感性负载
严禁与容性负载使用!!!
串联谐振
R +j L_来自 串联谐振R +
j L _
LC上的电压大小相等,相位相反,串 联总电压为零,称电压谐振 支路产生高电压!
谐波
一般是指对周期性的非正弦电量进行傅里叶级数 分解,其余大于基波频率的电流产生的电量。
谐波
谐波
变压器励磁涌流
为什么合上134厂房#2变压器环网柜后跳闸? 为什么高压间每个中置柜内配备630A的开关?
变压器励磁涌流
Ф I1 U1
e1
励磁涌流原理图
当合上断路器给变压器 充电时,有时可以看到 变压器电流表的指针摆 得很大,然后很快返回 到正常的空载电流值, 这个冲击电流通常称之 为励磁涌流
第一章-电路及基本元器件PPT课件
![第一章-电路及基本元器件PPT课件](https://img.taocdn.com/s3/m/af1ade9577a20029bd64783e0912a21614797fb2.png)
.
电工电子技术基础 3、二极管的伏安特性曲线(硅管)
.
电工电子技术基础
五、半导体三极管
1、三极管的结构
图1-8
.
电工电子技术基础 2、三极管的电流放大作用 三极管工作在放大状态的条件是:发射结正偏,集电 结反偏。
.
电工电子技术基础
(1)电流分配关系:发射极电流等于基极电流和集电极电
流之和,即:
图1-9
.
电工电子技术基础
(1)输入特性 死区电压:硅管约为0.5V,锗管约为0.2V; 导通电压(发射结):硅管约为0.7V,锗管约为0.3V。 (2)输出特性
截止区: UBE小于死区电压,IC≈ 0,UCE ≈UCC,。
饱和区:集电结正向偏置 ,UCE<UBE, IC≈ UCC/RC 。
放大区:发射结正偏,集电结反偏 , IC≈βIB。
图1-2
.
图1-3
电工电子技术基础
三、电功率和电能
1、电功率
电流通过电路时传输或转换电能的速率称为电功率,
简称为功率,用符号p表示。
当电压与电流为关联参考方向时,功率的计算公
式为:
p dW ui dt
当电压与电流为非关联参考方向时,功率的计算
公式为:
pui
.
电工电子技术基础 2、电能 电路在一段时间内吸收的能量称为电能。在国际单 位制(SI)中,电能的单位是焦耳(J)。1J等于1W的用 电设备在1s内消耗的电能。电力工程中,电能常用“度” 作单位,它是千瓦小时(kWh)的简称,1度等于功率为 1kW的用电设备在1小时内消耗的电能。
图1-23
.
电工电子技术基础 在电子电路中,电源的一端通常是接地的,为了作
电路基础知识ppt课件
![电路基础知识ppt课件](https://img.taocdn.com/s3/m/d735696abdd126fff705cc1755270722182e5953.png)
由以上计算可以看出,当以a点为参考点时,Vb=-4V;当以c点为参考 点时,Vb=6V;但b点和c点之间的电压Ubc始终是6V。这说明电路中各点 的电位值与参考点的选择有关,而任意两点间的电压与参考点的选择无
关。
14
2.电动势及其参考方向
电源内部必须有一种力,能持续不断地把正电荷 从电源的负极b(低电位处)移送到正极a(高电位处),以 保证电源两极间具有一恒定的电位差。电源内部的这 种非电场力,叫做电源力
整个电路的功率为
P P1 P2 P3 P4 16 8 14 10 0W
或 P发 =P收
P1 P2 P3 P4
故,功率平衡。
21
1.2.4 电器设备的额定值
电气设备长时间连续工作的温度叫稳定温度,稳
定温度正好等于最高允许温度时的电流称为该电气设 备的额定电流,也就是电气设备长时间连续工作的最 大允许电流,用符号IN表示。
(2)以a点作为参考点,则Va=0 因为Uab=Va-Vb,所以 Vb=Va-Uab=0-4=-4(V) Vc=Va-Uac=0-10=-10(V) Ubc=Vb-Vc=-4-(-10)=6(V)
以c点作为参考点,则Vc=0 因为Uac=Va-Vc,所以 Va=Vc+Uac=0+10=10(V) Vb=Va-Uab=10-4=6(V) Ubc=Vb-Vc=6-0=6(V)
Uab=4V,试求:(1)Uac;并说明U1 、Uab、Uac
的实际方向。 (2)分别以a点和c点作为参考点
-
R1 b R2 c
U1
+
时,b点的电位和bc两点之间的电压Ubc。
【解】(1)Uac=-U1=-(-10)=10(V) ,Uab 、Uac电压是正的,说明 实际方向与参考方向一致。U1电压是负的,说明实际方向 与参考方向相反。
电工基础完整ppt课件
![电工基础完整ppt课件](https://img.taocdn.com/s3/m/aeb04a903086bceb19e8b8f67c1cfad6195fe9ed.png)
2023最 新 整 理 收 集 do something
电工基础
ppt课件完整
1
电工基础
目录 第一章 电路基础知识 第二章 直流电路 第三章 电容器 第四章 磁场与电磁感应 第五章 单相交流电路 第六章 三相交流电路
ppt课件完整
2
电工基础
第一章 电路基础知识 1.1 电流和电压
ppt课件完整
2. 独立回路的选择:
EU
#1 #2 #3
一般按网孔选择
4 解联立方程组
ppt课件完整
32
根据未知数的正负决定电流的实际方向。
电工基支础 路电流法的优缺点
优点:支路电流法是电路分析中最基本的 方法之一。只要根据基尔霍夫定律 欧姆定律列方程,就能得出结果。
缺点:电路中支路数多时,所需方程的个 数较多,求解不方便。
1. 叠加定理只适用于线性电路。
2. 叠加时只将电源分别考虑,电路的结构和参数不变。 暂时不予考虑的恒压源应予以短路,即令U=0;
暂时不予考虑的恒流源应予以开路,即令 Is=0。
=
+
3. 解题时要标明各支路电流、电压的正方向。原电
路中各电压、电流的最后结果是各分电压、分电
流的代数和。
ppt课件完整
27
37
电工基础
(3)、通电线圈产生的磁场 【右手螺旋定则】
磁通
电感 L N
i
B H
ppt课件完整
H N
l
38
电工基础
4.3 磁场对电流的作用
ppt课件完整
39
电工基础
1.电磁力的大小
磁场
电流
有效
强弱
大小
长度
课件1电路的基本知识ppt.ppt
![课件1电路的基本知识ppt.ppt](https://img.taocdn.com/s3/m/ad249cd685868762caaedd3383c4bb4cf7ecb7ed.png)
正电荷: 丝绸摩擦过的玻璃棒上所带的电。 负电荷: 毛皮摩擦过的橡胶棒上所带的电。 带电体:处于带电状态的物体。 电荷量:带电体所带的电量,也叫电量 用q表示
单位:库仑 用C表示
电路中的基本物理量---电荷守恒定律
电荷守恒定律:在正常情况下,无论什么物质,
所带正电荷的总数与负电荷的总数是相等的。正、 负电荷是物体所固有的,它既不能被创造,也不 能被消灭。它只能从一个物体转移到另一个物体, 或者从物体的一个部分转移到另一个部分。
上一页 下一页 结束
电路的组成和功能
电路的组成
电路的组成和功能
电源
负载 电路
连接导线 控制装置
提供电能的设备,能把其他形式的 能转换为电能 取用电能的设备,把电能转换 为其他形式的能
传输电能 接通、断开电路或保护电路不 被损坏
上一页 下一页 结束
电 路的状态
电路的状态一般有三种: 通路 电路各部分连接成闭合电路,电路中有电
定义:带电质点的有规则运动形成电流
大小计算:单位时间内通过导体横截面的电荷量
表达式
Iq t
单位:国际单位制 安培(A)
常用单位毫安(mA)微安(µA) 换算关系1A=103 mA=106 µA
上一页 下一页 结束
电路中基本物理量—电流
电流的方向
真实方向 正电荷运动的方向
(用箭头表示) 参考方向 是一种假定的方向 真实方向和参考方向的关系:
q1q2 r2
电路中的基本物理量---库仑定律
电荷间存在相互作用力: 同种电荷相互排斥;
异种电荷相互吸引。
库仑定律:
在真空中两个点电荷间的作用力, 与它们的电荷量的乘积成正比,与 它们的距离的平方成反比,作用力 的方向在它们的连接线上。
电路ppt课件
![电路ppt课件](https://img.taocdn.com/s3/m/af493b40ba68a98271fe910ef12d2af90342a851.png)
低的意义等。
组合逻辑电路分析和设计方法
组合逻辑电路的分析方法
介绍组合逻辑电路的分析方法,包括真值表、卡诺图等。
组合逻辑电路的设计方法
详细阐述组合逻辑电路的设计方法,包括从需求到电路图的设计流程、设计思路等。
组合逻辑电路中的竞争与冒险
介绍组合逻辑电路中的竞争与冒险现象,包括产生原因、影响及解决方法等。
相量法分析步骤
根据电路结构列出节点电压方程或回路电流方程,将各元件的阻抗或 导纳代入方程中求解,得到各支路电流和节点电压的相量形式。
CHAPTER 05
暂态过程及分析方法
换路定则及初始值确定
换路定则
在电路状态发生变化时,电路中各电感电流和电容电压不能突变,必须保持连续性。
初始值确定
根据换路定则,求出电路中各元件在换路瞬间的初始值,包括电感的初始电流和电容的初始电压等。
模拟信号运算处理功能
1 2
比例运算电路
利用集成运算放大器的放大作用,实现输入信号 的比例运算,如同相比例放大电路和反相比例放 大电路。
加法运算电路
将多个输入信号进行加法运算,输出信号的幅度 和相位可通过电阻进行调整。
3
积分和微分运算电路
利用集成运算放大器的积分和微分作用,实现输 入信号的积分和微分运算,如RC积分电路和RC 微分电路。
数字逻辑门电路与组合逻辑 电路
数字逻辑门电路基础知识
01
数字逻辑门电路的定义
介绍数字逻辑门电路的基本概念和定义,包括与门、或门、非门等。
02
数字逻辑门电路的符号
展示数字逻辑门电路的符号表示方法,包括电路图符号和逻辑符号等。
03
数字逻辑门电路的工作原理
详细解释数字逻辑门电路的工作原理,包括输入与输出的关系、电平高
认识电路ppt课件
![认识电路ppt课件](https://img.taocdn.com/s3/m/1c3efc21f4335a8102d276a20029bd64783e6208.png)
式中,t 为很小的时间间隔,时间的国际单位制单位为 s (秒), 电荷量 q 的国际单位制为库仑 (C)。电流 i(t) 的国际单位制 为A (安培) 。
常用的电流单位还有mA (毫安)、 A(微安)、 kA(千 安) 等,它们与安培的换算关系为
1 mA = 10-3A; 1 A = 10-6 A; 1 kA = 103 A
电能是指在一定的时间内电路元件或设备吸收或发出的电能 量,W = P ·t =UIt
1度(电) = 1 kW ·h = 3.6 106 J 为了保证电气设备和电路元件能够长期安全地正常工作,都 规定了额定电压、额定电流、额定功率等铭牌数据。
37
(3)短路(捷路):电源两端或电路中某些部分被导线直接 相连,输出电流过大对电源来说属于严重过载,如没有保护措 施,电源或电器会被烧毁或发生火灾,所以通常要在电路或电 气设备中安装熔断器、保险丝等保险装置,以避免发生短路时 出现不良后果。
11
由理想元件构成的电路称为实际电路的电路模型,也称为实 际电路的电路原理图,简称为电路图。例如手电筒的电路如图 1-2 所示。
R2 R1
R1 (t2 t1 )
2.电阻元件的伏安特性关系服从欧姆定律,即 U = RI 或 I = U/R = GU 。其中,电阻 R 的倒数 G 称为电导,其国际单位制 单位为S (西门子)。
3.电流通过导体时产生的热量为 Q = I2Rt (焦耳定律)。
36
电功率是电路元件或设备在单位时间内吸收或发出的电能量, P = UI 。
一、电阻元件 二、电阻与温度的关系
20
电阻元件是对电流呈现阻碍作用的耗能元件,例如灯泡、
电热炉等电器。
电阻定律
电路基础-所有知识点PPT
![电路基础-所有知识点PPT](https://img.taocdn.com/s3/m/9b9b9dbde109581b6bd97f19227916888586b965.png)
规律:
(1)R11、R12分别称为网孔1、2的自电阻之和,其值等于各网孔中所 有支路的电阻之和,它们总取正值,R11=R1+R2,R22=R2+R3。
(2)R12、R21 称为网孔1、2之间的互电阻,R12=-R2,R21=-R2,可以 看出,R12=R21,其绝对值等于这两个网孔的公共支路的电阻。当两个网 孔电流流过公共支路的参考方向相同时,互电阻取正号,否则取负号。
(4)叠加定理不能用于计算电路的功率,因为功率是电流或 电压的二次函数。
二、戴维南定理
概念:
有源二端网络用实际电压源模型等效。
a
有源
R
二端网络
b
Req
+ Uoc _
a R
b
注意:“等效”是指对端口外等效
表述:
任何一个线性有源二端网络,对外电路来说,都可以用一个理想电 压源和电阻串联的电路模型来等效替代。理想电压源的电压等于线性有 源二端网络的开路电路Uoc;电阻等于有源二端网络变成无源二端网络 后的等效电阻Req,这就是戴维南定理,该电路模型称为戴维南等效电 路。
3.判断元件吸收还是发出功率,应先根据其电压、 电流参考方向是否关联来正确地表达功率运算式, 然后由算出的结果进行判断。
关于参考方向几点说明: (1)电流、电压的实际方向是客观存在的,而参考 方向是人为选定的。 (2)当电流、电压的参考方向与实际方向一致时, 电流、电压值取正号,反之取负号。 (3)分析计算每一电流、电压时,都要先选定其各 自参考方向,否则计算得出的电流、电压正负值是没 有意义的。 (4)电路中某一支路或某一元件上的电压与电流的 参考方向的选定,可以选一致的参考方向,称关联参 考方向;也可选择不一致的参考方向,称非关联参考 方向。
电路ppt课件
![电路ppt课件](https://img.taocdn.com/s3/m/6a58bc3403768e9951e79b89680203d8ce2f6acc.png)
电路的频率响应
频率响应的概念
频率响应
描述电路对不同频率信号的响应 能力。
幅频响应
描述电路输出信号幅度随频率变化 的特性。
相频响应
描述电路输出信号相位随频率变化 的特性。
滤波器
低通滤波器
允许低频信号通过,抑制高频信 号。
带阻滤波器
阻止某一频段的信号通过,允许 其他频段信号。
高通滤波器
允许高频信号通过,抑制低频信 号。
根据电路图搭建电路,连接测试仪器 ,进行测试并记录数据。
实验结果分析
总结词
数据分析、结果解读、误差分 析
数据分析
对实验数据进行整理、分析和 处理,提取有用的信息。
结果解读
根据实验结果,分析电路的性 能和特点,并与理论值进行比 较。
误差分析
分析实验误差的来源,如测量 仪器的误差、元件参数的不准 确性等,并提出减小误差的方
阻抗与导纳
01
02
03
阻抗
阻抗是表示电路对电流阻 碍作用的量,由电阻、感 抗和容抗组成。
导纳
导纳是表示电路导通能力 的量,由电导、感纳和容 纳组成。
阻抗和导纳的关系
阻抗和导纳在数值上是互 为倒数的关系,即导纳等 于阻抗的倒数。
正弦交流电路的分析方法
相量法
相量法是一种将正弦交流电转换 为相量(即幅度和相位)进行分 析的方法。通过相量法可以简化
正弦交流电
正弦交流电是指电流随时间按正弦函数规律变化的交变电 流。
周期、频率和角频率
正弦交流电的周期是表示交流电变化一周所需的时间,频 率是指单位时间内交流电变化的周数,角频率则表示单位 时间内交流电变化的弧度数。
相位和相位差
相位表示正弦交流电在某一时刻所处的位置,相位差则表 示两个不同频率或不同相位交流电之间的相对位置。
电工培训基础知识PPT通用课件
![电工培训基础知识PPT通用课件](https://img.taocdn.com/s3/m/d9c3f7fb64ce0508763231126edb6f1afe007157.png)
E2
I1
E3 R3 I11
R1
I22 I3
R2
I2
2024/3/17
42
16、练习
要求列出方程并算出A、B两点之间的电压值。
R1
A R2
E1
R3
R4
B E2
R5
2024/3/17
43
四、专题 : 三个三角形
U
ULC
UR
电压三角形
Z
XLC
S
Q
R
P
阻抗三角形
功率三角形
2024/3/17
44
练习题
三极管的两大应用场合:放大电路和开关电 路。
使三极管处于放大状态的原则是:发射结 (e、b) 之间加正向电压,集电结(c、b) 之间加反向电压。
2024/3/17
21
半导体管的整流电路
将交流电变为直流电的过程称为整流。 实现整流过程的电路叫整流电路。 整流电路的形式有:单相半波、单相桥式、三相
有一个R-L串联电路,已知R=3欧,XL=4 欧,电阻的端压为10伏,求(1)电路的总 阻抗。(2)功率因数。 (3) R-L电路 两端的电压值。(4)视在功率S。
2024/3/17
45
第二章 电工专业知识
一、电工识图
1、电气图的分类及制图的一般规则 (1)系统图及框图 (2)电路图 (3)接线图和接线表 2、常用的电器图形符号
I2
I1
9
I4+I3= I1+ I2
基尔霍夫第二定律,又称回路电压定律。其内容是:在 任一闭合回路中,沿一定方向绕行一周,电动势的代数 和恒等于电阻上电压降的代数和。
即:E=IR
注意: 在列回路电压方程时,必须考虑电压的正 负,确定步骤如下:
《电路》ppt课件
![《电路》ppt课件](https://img.taocdn.com/s3/m/299f6821ae1ffc4ffe4733687e21af45b307fea3.png)
汇报人:XXX 202X-12-30
目录
• 电路基础知识 • 电路分析方法 • 电路元件与特性 • 电路中的暂态进程 • 交流电路分析 • 电路中的过渡进程
01 电路基础知识
电路的定义与组成
总结词
电路是电流流通的路径,由电源、负载和中间环节三部分组 成。
详细描写
电路是电流流通的路径,它由电源、负载和中间环节三部分 组成。电源是提供电能的装置,如电池、发电机等;负载是 消耗电能的装置,如灯泡、电动机等;中间环节包括导线和 开关等,它们是电流流通的路径。
三相负载
三相负载是指接入三相电 源的负载,可分为对称负 载和不对称负载。
中线的作用
中线在三相交流电路中起 到平衡三相电压、消除零 序电压的作用。
06 电路中的过渡进程
过渡进程的定义与产生原因
总结词
过渡进程是指电路从一个稳态到另一个稳态 的转换进程,产生原因是电路中元件参数的 改变或输入信号的变化。
叠加定理与戴维南定理
叠加定理
是线性电路分析中的一个基本定理,它表明多个独立 源共同作用产生的响应等于各个独立源单独作用于电 路产生的响应之和。多个独立源共同作用产生的响应 等于各个独立源单独作用于电路产生的响应之和。叠 加定理是线性电路分析中的一个基本定理,它表明多 个独立源共同作用产生的响应等于各个独立源单独作 用于电路产生的响应之和。
详细描写
为了控制过渡进程,可以采取多种方法。第一,可以改 变电路中元件的参数,如电阻、电容、电感等,以改变 电路的动态特性,从而到达控制过渡进程的目的。其次 ,可以调整输入信号的大小和情势,使电路的过渡进程 符合预期的行为。此外,还可以在电路中加入控制电路 ,通过反馈机制对过渡进程进行自动控制。这些方法的 选择和应用需要根据具体电路的特点和要求来确定。
电路基础知识讲座ppt
![电路基础知识讲座ppt](https://img.taocdn.com/s3/m/efc46d9627fff705cc1755270722192e4436587c.png)
电路暂态分析
CATALOGUE
04
总结词
电路暂态是由于电路中元件的动态特性,导致电路从一个稳态过渡到另一个稳态所经历的过程。
总结词
电路暂态具有非稳态、时变性和随时间衰减的特点。
详细描述
在暂态过程中,电路中的电流和电压不再保持稳态时的规律,而是随时间变化。随着时间的推移,暂态中的能量逐渐衰减,最终电路将达到新的稳态。
详细描述
VS
基尔霍夫定律是电路分析中最重要的定律之一,它包括基尔霍夫电流定律和基尔霍夫电压定律。
详细描述
基尔霍夫电流定律指出,在任意时刻,流入一个节点的电流之和等于流出该节点的电流之和。基尔霍夫电压定律指出,沿任意闭合回路,电动势的代数和等于电阻上电压降的代数和。这两个定律可以帮助我们解决复杂的电路问题。
总结词
电路的功能是实现电能和信号的传输、转换和控制,根据应用场景和特点,电路可分为模拟电路和数字电路。
详细描述
电路的主要功能包括传输电能、转换电能形式(如交流/直流转换)、传递和处理信号等。根据处理信号的方式,电路可分为模拟电路和数字电路。模拟电路用于处理连续变化的信号,而数字电路则处理离散的二进制信号。
详细描述
电路暂态的形成是由于电感、电容等元件的储能性质,当电路从一个稳态变化到另一个稳态时,这些元件中的能量不能立即改变,导致电路中电流或电压出现非稳态的变化。
二阶电路是指包含两个动态元件(一个电感和一个电容)的电路。
二阶电路的暂态分析需要求解二阶微分方程,可以采用经典的三要素法或拉普拉斯变换等方法。在二阶电路中,可能会出现振荡或谐振现象,需要特别注意。
电阻器的阻值取决于其长度、截面积和材料。一般来说,长度越长、截面积越小,电阻值越大。此外,电阻器的阻值还与其所采用的材料有关,不同的材料具有不同的电阻率。
电路分析基础知识PPT课件
![电路分析基础知识PPT课件](https://img.taocdn.com/s3/m/1d207707df80d4d8d15abe23482fb4daa58d1d27.png)
下一页
1.1电路的组成及电路分析的概念
理想元件和电路模型
用于构成电路的电工、电子元器件或设备统称为实际电路元 件,简称实际元件。
用来表征上述物理性质的理想电路元件(以后理想两字常略去) 分别称为恒压源Vs、恒流源Is,、电阻元件R、电容元件C、 电感元件L。
1.电阻的串联 图1-25为三个电阻串联的电路。 电阻串联(series connection)的特点如下: (1)根据基尔霍夫电流定律,通过串联电阻的电流是同一个电
流。 (2)根据基尔霍夫电压定律,串联电路两端口总电压等于各个
电阻上电压的代数和,即 U=U1+U2+U3
上一页 下一页
1.3 简单电路的分析方法
独立电源元件
2.实际电源的模型
在对电路进行分析时,使用的实际电源通常可以用两种不同 的模型来表示,这两种模型分别称为电源的电压源模型(简称 电压源)和电流源模型(简称电流源),它们用理想电源元件和 理想电阻元件的组合来表征实际电源的特性。图1-17(a)、 (b)和图1-18(a)、(b)分别所示了它们的外特性及电路模 型。
如图1-33 (a)所示,由广义节点用KCL可得
Ia+Ib+Ic=0
再比如,图1-33(b)所示的晶体管,同样有
IE=IB+IC
上一页
下一页
1.4 基尔霍夫定律
1. 4.2基尔霍夫电压定律(KVL )
1.定律内容 在任一瞬时,沿任一闭合回路绕行一周,则在这个方向上电
位升之和恒等于电位降之和,即
基尔霍夫定律是一个普遍适用的定律,既适用于线性电路也 适用于非线性电路,它仅与电路的结构有关,而与电路中的 元件性质无关。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
《模拟电子技术》总结
1、半导体导电特性 本征半导体与参杂半导体; PN结形成与PN结单向导电性; 二极管的伏安特性曲线:正向与反向。包括二极管的主 要参数以及稳压二极管。
《模拟电子技术》总结
2、半导体三极管 三极管结构特点与电流放大原理;即:具有放大作用内 外条件。 三极管的输入、输出特性曲线; 三极管的3个工作状态:放大、饱和、截止。
《模拟电子技术》总结
5、负反馈放大电路 反馈的分类及判断方法:特别是电压与电流反馈、并联 与串联反馈。 交流反馈的4种组态; 负反馈对放大电路性能的4个影响。 深度负反馈下,电压增益的估计。 掌握集成运放的特点。
加一个电压U,求的端口电流为I,等效电阻为RO=U/I。
《电路分析》总结
6、受控源 受控源的输出电压或电流受电路中其他地方的电压或电 流控制; 应用叠加定理时,受控源不能单独作用于电路,并且当 其他独立源单独作用时,受控源要保留在电路中; 应用戴维南定理时,受控源和控制量不能分开,要在同 一网络中;求等效电阻RO时,要保留受控源,可采用 外加电源法求RO 。
《电路分析》总结
5、电阻电路的分析方法:戴维南定理 任何一个线性有源二端网络对外电路而言,与一个独立 电压源和一个线性电阻串联的电路等效; 等效电压源的电压UOC等于有源二端网络的开路电压; 串联电阻RO等于有源二端网络中所有独立电源为0值时 的端口等效电阻;或采用外加电源法:即在两端口处外
《电路分析》总结
2、基尔霍夫定律:分为KCL、KVL KCL:任一瞬间,流入任一结点的电流代数和恒为 0;可推广应用于任一闭合封闭面; KVL:任一瞬间,沿着任一闭合回路绕行一周,所 有电压降代数和恒为0;可推广应用于任一开口电 路。 列基尔霍夫方程时,注意电压和电流的参考方向是 否关联;
《电路基础》
试卷卷面100分,考试时间2小时; 卷面成绩占70%,实验成绩30%。不再单独设平时成
绩。 《电路分析》与《模拟电子》分值比重约为2:3。 题型:选择、填空、判断、简答、计算。
《电路分析》总结
1、独立电源:分为电压源和电流源 独立电源即可以对外提供能量,也可以从外电路吸 收能量; 理想电压源内阻为0,理想电流源内阻无穷大; 实际电压源等效于理想电压源US与内阻RS串联;实 际电流源等效于理想电流源IS与内阻RS并联; 两种实际电源模型之间可以相互等效变换。
《模拟电子技术》总结
3、共发射极放大电路 静态分析。 采用微变等效电路进行动态分析; 理解输入电阻与输出电阻代表的含义。 工作点稳定电路分析。 三种组态放大电路比较。
《模拟电子技术》总结
4、多级放大电路 三种耦合方式,前后级之间的关系。 零点漂移、以及消除零点漂移的方法; 多级放大电路的分析,特别注意放大倍数的计算。 理解频率特性概念。
《电路分析》总结
3、电阻电路的分析方法:支路电流法 以支路电流为未知量,应用KCL、KVL列方程;通 常一个n个结点、b条支路的电路可列出n-1个独立 的KCL方程与b-(n-1)个独立的KVL方程;
《电路分析》总结
4、电阻电路的分析方法:叠加定理 对于由多个独立源作用的线性电路,任一时刻、任 一支路的电压或电流响应等于各独立源单独作用时, 在此支路中所产生的响应代数和。 独立源单独作用时,电压源相当于短路,电流源相 当于开路; 注意参考方向。
