二次回路之控制回路3.18
合集下载

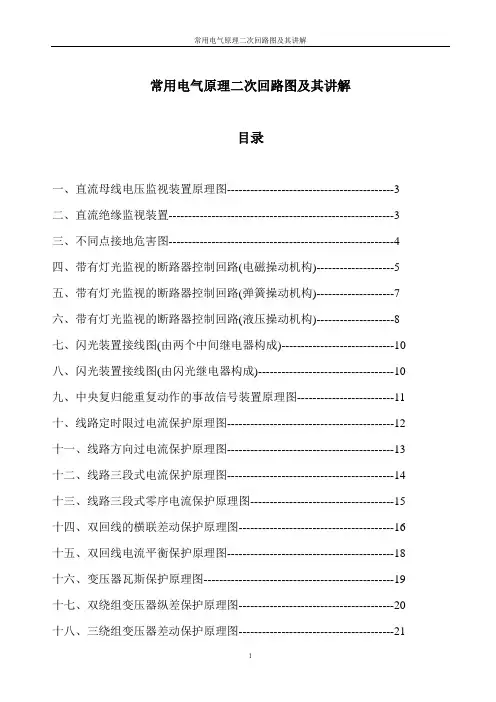

常用电气原理二次回路图及其讲解
常用电气原理二次回路图及其讲解目录一、直流母线电压监视装置原理图-------------------------------------------3二、直流绝缘监视装置----------------------------------------------------------3三、不同点接地危害图----------------------------------------------------------4四、带有灯光监视的断路器控制回路(电磁操动机构)--------------------5五、带有灯光监视的断路器控制回路(弹簧操动机构)--------------------7六、带有灯光监视的断路器控制回路(液压操动机构)--------------------8七、闪光装置接线图(由两个中间继电器构成)-----------------------------10八、闪光装置接线图(由闪光继电器构成)-----------------------------------10九、中央复归能重复动作的事故信号装置原理图-------------------------11十、线路定时限过电流保护原理图-------------------------------------------12 十一、线路方向过电流保护原理图-------------------------------------------13 十二、线路三段式电流保护原理图-------------------------------------------14 十三、线路三段式零序电流保护原理图-------------------------------------15 十四、双回线的横联差动保护原理图----------------------------------------16 十五、双回线电流平衡保护原理图-------------------------------------------18 十六、变压器瓦斯保护原理图-------------------------------------------------19 十七、双绕组变压器纵差保护原理图----------------------------------------20 十八、三绕组变压器差动保护原理图----------------------------------------21十九、变压器复合电压启动的过电流保护原理图---------------------------22 二十、单电源三绕组变压器过电流保护原理图------------------------------23 二十一、变压器过零序电流保护原理图------------------------------------------24 二十二、变压器中性点直接接地零序电流保护和中性点间隙接地保------24 二十三、线路三相一次重合闸装置原理图---------------------------------------26 二十四、自动按频率减负荷装置(LALF)原理图--------------------------------27 二十五、储能电容器组接线图------------------------------------------------------28 二十六、小电流接地系统交流绝缘监视原理接线图---------------------------28 二十七、变压器强油循环风冷却器工作和备用电源自动切换回路图------29 二十八、变电站事故照明原理接线图---------------------------------------------30 二十九、开关事故跳闸音响回路原理接线图------------------------------------31一、直流母线电压监视装置电路图1为直流母线电压监视装置电路，直流母线电压监视装置主要是监测直流电源电压的高低。
1 二次回路之控制回路课件
自动重合闸 开入接口
保护或其他 跳闸开入
控制
开关
一、断路器的控制回路
控制回路的基本要求三
控制回路应设有电气防跳装置，防止断路器的多次跳、合闸。
控制回路装设有防跳回路
断路器应设有位置信号。
断路器的位置信号一般用信号灯表示，通过信号灯的灯光， 可以了解断路器的状态。
对控制回路的基本要求除上述四点外，结合不同的操作机构还有不同 的要求
第三章小结
四、断路器防跳闭锁控制回路
跳跃产生的原因
定义
由于某种原因，造成断路器不断重复跳-合-跳-合-跳的过程称为跳跃
思考跳跃产生的原因 原因
控制开关合 闸位置停留 时间过长 控制开关合 闸合闸触点 粘连
或 ＆
重合闸触 点触点粘 连
跳 跃
线路发生永 久性故障
四、断路器防跳闭锁控制回路
四、断路器防跳闭锁控制回路
断路器
合闸接触器
跳闸线圈
三、基本跳合闸回路图
跳合闸回路举例
手合 自合 HBJ 手跳 自跳 TBJ TBJ TQ HBJ HC
目前使用的跳合闸线路没有合闸接触器和控制开关
三、基本跳合闸回路图
断路器控制方式切换
思考题：怎么样实现断路器控制方式切换呢？
KRC L SA1 Y T SA2 C KC QF YC KRC：自动重合闸 SA1：远方就地选择 SA2：就地控制开关 KC K1 K2 R QF TC KC：合闸自保持 K1/K2：远方跳合闸触点 QF：断路器辅助触点 YC：合闸继电器 TC：跳闸继电器 KCO：保护跳闸 KCO 请从近跳、远跳、保护跳闸、近合、远合以及自动重合闸六种方式说明
防跳闭锁控制回路实例
1TBUJ 1SHJ ZHJ SHJ R 1TBUJ 2TBUJ 1SHJ
二次回路之控制回路课件
断路器的分类
断路器的分类（按绝缘介质）
①油断路器： 指触头在变压器油中开断，利用变压器油作为灭弧介质的断路器 。其中油只作灭弧介质，用油量少的，称为少油断路器。油兼做绝缘介质， 用油量多的，称为多油断路器。
②空气断路器： 利用高压空气来吹弧的断路器。吹弧压力一般在10-40大气压范 围内，由于其结构复杂，现已基本淘汰。
断路器操作方式逻辑示意图
断路器典型控制回路相关知识
1 断路器控制回路的基本要求 2 控制开关 3 基本跳合闸回路
4 防跳闭锁控制回路 5 位置信号回路 6 控制回路举例
一、断路器的控制回路基本要求
1、断路器的跳、合闸电路只允许短时接通，操作 完毕后应立即自动地切断。
断路器操作机构的合闸线圈与跳闸线圈均按短时通电设计， 在操作任务完成后，应自动切断跳闸或合闸电流。因此为 了满足这一要求，在跳闸与合闸电路中分别串入了断路器 的辅助触点，在断路器跳闸或合闸后自动断开相应电路。
④ 额定短时耐受(热稳定)电流：反映的使断路器承受短路电流热效应的 能力。它是在规定的时间内断路器在合闸位置能够承载的电流的有效 值，数值上就等于断路器的额定短路开断电流。
⑤ 额定峰值耐受(动稳定)电流：是指断路器在合闸位置能够承载的额定 短时耐受电流第一个大半波的峰值电流。与额定短路关合电流相等。
断路器的结构
① 开断部分:包括导电和触头系统以及灭弧室 ② 操作和传动机构:包括操作能源和把操作能源
传动到动触头系统的传动机构。 ③ 绝缘部分:把处于高电位的导电和触头系统与
低电位的操作能源系统，实现绝缘、连接的元 件。 具体的实物请同学们利用以后工作机会加以熟悉
断路器的控制回路概念
断路器的控制方式，可分为远方控制和就地 控制。为了实现对断路器的控制，必须有发出分、 合闸命令的控制机构，如控制开关或控制按钮等； 执行操作命令的断路器的操动机构；以及传送命 令到执行机构的中间传送机构，如继电器、接触 器的触点等。由这几部分构成的电路，即为断路 器控制回路。
电气二次控制回路讲解
二次设备是用于对电力系统及一次设备的工况进行 监测、控制、测量、调节和保护的低压电气设备， 包括测量仪表、一次设备的控制、运行情况监视信 号以及自动化监控系统、继电保护和安全自动装置、 通信设备等。二次设备之间按一定的功能要求连接 在一起所构成的电气回路统称为二次接线或称为二 次回路，它是确保电力系统安全生产、经济运行和 可靠供电不可缺少的重要组成部分。
C'
KM
控制电路
KM
线圈电压 380V
主 电 路
M 3~
采用继电器、接触器控制后，电 源电压<85%时，接触器触头自动 断开，可避免烧坏电机；另外，在 电源停电后突然再来电时，可避免 电机自动起动而伤人。
3.2 短路保护
方法：加熔断器。
异步电动机的起动电流 （ Is t）约为额定电流（IN） 的 (5~7）倍。选择熔体额定电流 （ I F ）时，必须 躲开起动电流，但对短路电流仍能起保护作用。通 常用以下关系：
SB
复合按钮
电路符号 常闭(动断)按钮
SB
电路符号
SB
电路符号
1.4 行程开关
用作电路的限位保护、行程控制、自动切换等。 结构与按钮类似，但其动 作要由机械撞击。
常开（动合）触头
ST
常闭（动断）触头
ST
电路符号
电路符号
行程开关图片
1.5 接触器
~ ~380
主触头
动作过程 线圈通电 衔铁被吸合 触头闭合
FR
SBFKMF 小车正向运行 至A端撞STa KTa 延时2分钟 KMR 小车 反向运行至B端 撞STb KTb 延时2分钟 KMF 小车正 向运行……如此往 反运行。
KTa
KMR
C'
KM
控制电路
KM
线圈电压 380V
主 电 路
M 3~
采用继电器、接触器控制后，电 源电压<85%时，接触器触头自动 断开，可避免烧坏电机；另外，在 电源停电后突然再来电时，可避免 电机自动起动而伤人。
3.2 短路保护
方法：加熔断器。
异步电动机的起动电流 （ Is t）约为额定电流（IN） 的 (5~7）倍。选择熔体额定电流 （ I F ）时，必须 躲开起动电流，但对短路电流仍能起保护作用。通 常用以下关系：
SB
复合按钮
电路符号 常闭(动断)按钮
SB
电路符号
SB
电路符号
1.4 行程开关
用作电路的限位保护、行程控制、自动切换等。 结构与按钮类似，但其动 作要由机械撞击。
常开（动合）触头
ST
常闭（动断）触头
ST
电路符号
电路符号
行程开关图片
1.5 接触器
~ ~380
主触头
动作过程 线圈通电 衔铁被吸合 触头闭合
FR
SBFKMF 小车正向运行 至A端撞STa KTa 延时2分钟 KMR 小车 反向运行至B端 撞STb KTb 延时2分钟 KMF 小车正 向运行……如此往 反运行。
KTa
KMR
二次回路之控制回路
跳闸线圈
三、基本跳合闸回路图
跳合闸回路举例
手合
自合
HBJ
HBJ
HC
手跳
自跳
TBJ
TBJ
TQ
三、基本跳合闸回路图
断路器控制方式切换
怎么样实现断路器控制方式切换呢？
KRC
L SA1 Y T SA2 C
KC
YC
QF
KRC：自动重合闸 SA1：远方就地选择
KC K1
K2
R QF
SA2：就地控制开关 KC：合闸自保持 K1/K2：远方跳合闸触点 QF：断路器辅助触点 TC YC：合闸继电器 TC：跳闸继电器
四、断路器防跳闭锁控制回路
设置防跳回路必要性
开关本身的操作存在一定的操作循环限制要 求，主要是开关的灭弧室的性能要求一定的去游 离的时间。在开关操作时，如果合闸于故障或有 跳闸命令时，会导致开关同时接收合闸和跳闸命 令，使开关重复合闸、跳闸的动作循环，最后导 致开关的爆炸。因此设计防跳回路防止跳跃。
一、控制开关
控制开关的结构
一、控制开关
LW2型控制开关
这种控制开关有两个固定位置和两个操作位置（由垂 直位置顺时针旋转45度或水平位置逆时针旋转45度）。 由于具有自由行程，所以开关触点位置共有六种状态， 即：预备合闸、合闸、合闸后、预备分闸、分闸、以及 分闸后，能够把分、合闸操作分为两部分。
开关触点的六种状态
KCO 请从近跳、远跳、保护跳闸、近合、远合以及自动重合闸六种方式说明
第三章小结
四、断路器防跳闭锁控制回路
跳跃产生的原因
定义
由于某种原因，造成断路器不断重复跳-合-跳-合-跳的过程称为跳跃
原因
控制开关合 闸位置停留
二次回路之控制回路3.18
1、二次回路检查经过
12时继电保护所人员到达现场对10kV滑艳甲线二次回路进行检查（回路原理图见附图）。逐点对合闸回路电位进行测量，在无合闸操作时，合闸回路电位测量03点（合闸回路防跳继电器前点）、07点（合闸回路防跳继电器后点）均为负电位，电位正确；在进行开关手合时对03点电位测量电位变化为正电位，电位变化正确；对07点电位测量仍为负电位，电位显示不正确；初步确定异常点发生在03点、07点之间。通过对保护二次回路原理图纸查看03、07点之间配有合闸保持继电器（HBJ）电流线圈及开关防跳继电器（TBJV）闭接点（此节点正常运行时应在接通状态）。取下相关操作回路插件检查发现防跳继电器表面有轻微烧损痕迹，使用万用表测量合闸保持继电器电流线圈回路正确、防跳继电器闭接点不通接点损坏。更换备用间隔操作回路插件后异常状态消失，开关手分、手合正常。插件中防跳继电器为日本松下产品，不需现场进行单独检验。
上述讲解完成后，给出整个10KV二次回路的展开图，先要求画出以下部分
1）重合闸回路
2）手分、手合回路（包含开关把手、保护跳合闸接点回路、开关跳合闸线圈、开关辅助接点、红绿灯回路、信号继电器回路、防跳回路）
3）后加速回路
4）三段式过流回路
下节课进行考问。巩固成果，轮流上黑板演示。
引入TWJ及HWJ继电器，代替红绿灯回路。
【幻灯片7，加入保护跳闸及重合闸回路】
【幻灯片8，加入压板及信号继电器元件：
保护跳、合闸时信号继电器动作，
手动跳、合闸时信号继电器不动】
6）引出TBJ防跳继电器的概念：保护操作回路及开关机构自身均设有防跳回路
目前规程规定：开关自身有防跳回路的用开关自身的防跳回路，开关没有防跳回路的用保护的防跳回路。
ZCH为重合闸装置的合闸出口接点
12时继电保护所人员到达现场对10kV滑艳甲线二次回路进行检查（回路原理图见附图）。逐点对合闸回路电位进行测量，在无合闸操作时，合闸回路电位测量03点（合闸回路防跳继电器前点）、07点（合闸回路防跳继电器后点）均为负电位，电位正确；在进行开关手合时对03点电位测量电位变化为正电位，电位变化正确；对07点电位测量仍为负电位，电位显示不正确；初步确定异常点发生在03点、07点之间。通过对保护二次回路原理图纸查看03、07点之间配有合闸保持继电器（HBJ）电流线圈及开关防跳继电器（TBJV）闭接点（此节点正常运行时应在接通状态）。取下相关操作回路插件检查发现防跳继电器表面有轻微烧损痕迹，使用万用表测量合闸保持继电器电流线圈回路正确、防跳继电器闭接点不通接点损坏。更换备用间隔操作回路插件后异常状态消失，开关手分、手合正常。插件中防跳继电器为日本松下产品，不需现场进行单独检验。
上述讲解完成后，给出整个10KV二次回路的展开图，先要求画出以下部分
1）重合闸回路
2）手分、手合回路（包含开关把手、保护跳合闸接点回路、开关跳合闸线圈、开关辅助接点、红绿灯回路、信号继电器回路、防跳回路）
3）后加速回路
4）三段式过流回路
下节课进行考问。巩固成果，轮流上黑板演示。
引入TWJ及HWJ继电器，代替红绿灯回路。
【幻灯片7，加入保护跳闸及重合闸回路】
【幻灯片8，加入压板及信号继电器元件：
保护跳、合闸时信号继电器动作，
手动跳、合闸时信号继电器不动】
6）引出TBJ防跳继电器的概念：保护操作回路及开关机构自身均设有防跳回路
目前规程规定：开关自身有防跳回路的用开关自身的防跳回路，开关没有防跳回路的用保护的防跳回路。
ZCH为重合闸装置的合闸出口接点
电气二次控制回路基础知识全面介绍
电气二次控制回路 基础知识全面介绍
电气二次控制回路基础知识全面介 绍
一、 什么是二次回路？
（1）一次设备？ （2）二次设备？ （3）二次回路包括哪些回路？
电气二次控制回路基础知识全面介 绍
一次设备：
是指直接参加发、输、配电能的系统中使用的电 气设备，如发电机、变压器、电力电缆、输电 线、断路器、隔离开关、电流互感器、电压互 感器、避雷器等。由这些设备连接在一起构成 的电路，称之为一次接线或主接线。
KMR
互锁
互锁作用：正转时，SBR不起作用；反转 时，SBF不起作用。从而避免两触发器 同时工作造成主回路短路。
注意：接触器线圈电压380V时，
M
采用此种接线方式。
3~
电气二次控制回路基础知识全面介 绍
三、异步机的直接起动 + 过载保护
A BC
QS
热继电 器触头
FU
KM SB1 SB2
KM
FR
发热
KM
FR
元件
电流成回路，
M
只要接两相就可以了。
3~
电气二次控制回路基础知识全面介
绍
四、多地点控制
例如：甲、乙两地同时控制一台电机。 方法：两起动按钮并联；两停车按钮串联。
电气二次控制回路基础知识全面介 绍
二次回路：
一般包括：控制回路、继电保护回路、 测量回路、信号回路。按交、直流来 分，又可分为交流电压和电流回路以 及直流逻辑回路。
电气二次控制回路基础知识全面介 绍
二. 二次回路图元件简介
低压 电器
配电 电器
控制 电器
开关 熔断器 ……
接触器 继电器 起动器 ……
按钮松开
线圈（KM）断电
电气二次控制回路基础知识全面介 绍
一、 什么是二次回路？
（1）一次设备？ （2）二次设备？ （3）二次回路包括哪些回路？
电气二次控制回路基础知识全面介 绍
一次设备：
是指直接参加发、输、配电能的系统中使用的电 气设备，如发电机、变压器、电力电缆、输电 线、断路器、隔离开关、电流互感器、电压互 感器、避雷器等。由这些设备连接在一起构成 的电路，称之为一次接线或主接线。
KMR
互锁
互锁作用：正转时，SBR不起作用；反转 时，SBF不起作用。从而避免两触发器 同时工作造成主回路短路。
注意：接触器线圈电压380V时，
M
采用此种接线方式。
3~
电气二次控制回路基础知识全面介 绍
三、异步机的直接起动 + 过载保护
A BC
QS
热继电 器触头
FU
KM SB1 SB2
KM
FR
发热
KM
FR
元件
电流成回路，
M
只要接两相就可以了。
3~
电气二次控制回路基础知识全面介
绍
四、多地点控制
例如：甲、乙两地同时控制一台电机。 方法：两起动按钮并联；两停车按钮串联。
电气二次控制回路基础知识全面介 绍
二次回路：
一般包括：控制回路、继电保护回路、 测量回路、信号回路。按交、直流来 分，又可分为交流电压和电流回路以 及直流逻辑回路。
电气二次控制回路基础知识全面介 绍
二. 二次回路图元件简介
低压 电器
配电 电器
控制 电器
开关 熔断器 ……
接触器 继电器 起动器 ……
按钮松开
线圈（KM）断电
二次的控制回路知识(20142)讲解
中国北车集团永济电机厂安全技术培训中心
用集中表示法画出的电路 图能比较直观而清楚地 说明保护装置的工作原 理，而且图中将二次电 路和有关的一次部分画 在一起，所以这种电路 图能给阅图者建立一个 明确的整体概念。但是， 图中线条较多，当二次 电路较复杂时，不很清 晰，故这种电路图仅用 于简单的电路中。在工 程中比较广泛地应用展 开式电路图。
符号说明
图形符号 文字标号
回路标号
中国北车集团永济电机厂安全技术培训中心
二次回路图中的图形符号、文字标号
和回路标号都有国家的统一规定。
其图形符号和文字标号用以表示和区
别二次回路图中的电气设备；
其回路标号用以区别电气设备间相互
连接的各种回路。
中国北车集团永济电机厂安全技术培训培训中心
一、 二次回路的重要性
重要性：
一次设备是重要的， 二次设备也是重要的。 两者构成一个整体，只有二者都处在良好的状 态，才能保证电力生产的安全，尤其是在大型 的、现代化的电网中，二次设备的重要性更显 突出。
中国北车集团永济电机厂安全技术培训中心
第二节
中国北车集团永济电机厂安全技术培训中心
例
中国北车集团永济电机厂安全技术培训中心
二次回路作用
（1）对一次设备进行监测、控制、 调节、保护； （2）二次回路是电力系统安全生产、 经济运行、可靠供电的重要保障， 是电力系统重要组成部分。
中国北车集团永济电机厂安全技术培训中心
二次回路内容
１．控制回路 控制回路由各种控制器具、控制对象和控制网络构成。其主要作 用是对发电厂及变电站的开关设备进行跳、合闸操作，以满足改 变主系统运行方式及处理故障的要求。 ２．信号回路 信号回路由信号发送机构、接收显示元件及其网络构成。其作用 是准确、及时地显示出相应一次设备的工作状态，为运行人员提 供操作、调节和处理故障的可靠依据。 ３．测量监察回路 测量与监察回路由各种电气测量仪表、监测装置、切换开关及其 网络构成。其作用是指示或记录主要电气设备和输电线路的运行 参数，监察绝缘状况，作为生产调度和值班人员掌握主系统的运 行情况，进行经济核算和故障处理的主要依据。
1 二次回路之控制回路课件
图形表示法 用图形表示法会出LW2-1a型开关位置与触点关系
第二章小结
三、基本跳、合闸回路
基本跳合闸回路
手动跳闸
手动合闸
自动跳闸
自动合闸
三、基本跳合闸回路图
自动合闸装置 出口辅助触点
自动跳闸装置 出口辅助触点
路器辅助触点
闸线圈和合闸线圈是按短时通电设计的， 操作完成后，通过触点自动将操作回路切 ，以保证跳合闸线圈的安全
回
2TBIJ
路
1TBIJ TJR STJ
1TBIJ 2TBIJ
QF
TQ
跳闸 回路
粘连消失后能继续合闸吗？
第四章小结
五、位置信号回路
五、位置信号回路
跳合闸信号控制回路
TWJ
R
HWJ
R
TWJ HWJ
HC QF
TQ
跳位监视 合位监视
五、位置信号回路
跳合位置信号的应用
跳
启用事故音响
合
闸
断路器三跳
位
置
信
控制回路断线
号
的
启动三相不一致保护
应
用 断路器位置不一致或非全相运行报警
六、典型回路分析
六、典型回路分析
六、典型回路分析
P974B控制回路分析
控制回路
节点输出
六、典型回路分析
操作断路器控制回路分析
CZX-12R操作箱控制回路
合闸线路 辅助触点
跳闸线路 辅助触点
断路器
一、断路器的控制回路
制回路的基本要求二
控制回路应具备手动操作和自动操作的可能性。
为满足这一要求，只要将自动合闸装置（如AAT或ARC）的 出口触点与SA的合闸触点并联，继电保护装置或其他自动跳闸 装置（如AFL）的出口触点与SA的跳闸触点并联即可实现。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
讲解重合闸的充电条件：开关把手处于“合后”位置，开关实际处于“合闸”状态，15秒后充满电，重合闸充电灯亮。
重合闸启动条件：开关把手处于“合后”位置，开关处于“跳闸”状态，重合闸被启动，一般重合闸时间整定为10kv线路3秒。时间继电器3秒钟动作后，其接点接通了充电电容对重合闸出口中间继电器【双线圈】电压线圈放电的回路。
早期有人值班变电站靠红绿灯监视控制回路的完好性，后期的综合自动化变电站靠TWJ及HWJ继电器常闭接点的串联送出控制回路电线信号给远方监控系统。
红灯监视跳闸回路，在开关处于合闸位置时接通
绿灯监视合闸回路，在开关处于跳闸位置时接通
强调红绿灯监视跳合闸回路的绝对必要性
事故案例：
2010年8月16日11时滑翔变10kV滑艳甲线线路故障，速断保护动作开关跳闸，保护重合闸动作，开关没有重合。之后运行人员到现场送电，开关不能合闸。
2）进行一次合闸操作，合闸成功后，红绿灯同时亮【合闸过程中，合闸脉冲略长，合闸成功后合闸把手还没松开，启动了开关内防跳继电器K7，松开合闸把手后改由通过TWJ继续给K7加82.9V的电压，此时K7不能够返回，闭锁了合闸回路】，此时能够进行分闸操作，分闸成功后只剩绿灯亮。【红绿灯同时亮时、TWJ（18.4K欧姆）两端有148.9伏、楼下防跳继电器K7两端有82.9伏电压、HWJ(205K欧姆）两端有229.8伏电压、跳闸线圈两端有2.22伏电压】
这一段时间串联在合闸线圈回路的两个TBJ常闭接点均断开，串联于TBJ电压自保持回路的两个TBJ常开接点闭合，为启动TBJ电压线圈自保持回路做好准备。
1）上述情况下如果在保护跳闸期间有合闸令存在则形成了TBJ电压自保持的“接力”虽然跳闸成功后，跳闸回路被开关辅助接点断开，TBJ电流线圈失电，但电压线圈的自保持作用，TBJ继续处于动作状态，合闸线圈回路一直被断开，开关被保持到跳闸状态：
X201:16断路器闭锁条件
X06:26X06:5
S1S1K7 S16
S1S1
Y1
K7K7
K7K7
K10
K10
202
对上述概念要对同学们在当时反复提问，下节课复习。过关后进行以下重合闸回路的添加与分析。
大家生活中一定会遇到过如下现象：灯突然灭了，几秒钟又亮了。
同学们谁能说出是为什么？
【幻灯片9，完整重合闸回路的建立】
TWJ为分闸位置继电器，开关在分闸位置时励磁动作，监视合闸回路的完好性。TWJ继电器的接点启动绿灯回路。
（2）.增加重合闸及后加速回路后的操作回路：
第二部分：220KV开关操作回路
1、提出保护双重化概念：两套保护、两套直流系统、两组跳闸线圈，一组合闸线圈、两组电流回路应该独立，两组电压回路宜独立，开关为三相的分相操作机构。
1）TWJ及HWJ接点启动红绿灯
2）TWJ与HWJ常闭接点串联发送控制回路断线信号
3）TWJ为保护装置提供开关位置信息，为重合闸充电及启动提供开关量信息。
（
+KM-KM
ZCHLP1TBJ
TBJ3
V
KKDLHQ
TBJ1
TBJ2107
R1LD
HD
R2
KKTBJDLTQ
I137
TBJ4R3
CKJLP2
+KM和-KM为开关的操作直流正负电源
R1、R2为防止红绿灯短路引起开关误跳闸的分压电阻
（2）.增加了跳闸位置与合闸位置后的操作回路：
+KM-KM
ZCHLP1TBJ
TBJ3
VKKDΒιβλιοθήκη HQTBJ1TBJ2107
TWJ
HWJ
TBJDLTQ
I137
TBJ R3
CKJLP2
TWJR1LD
HWJR2HD
HWJ为合闸位置继电器，开关在合闸位置时励磁动作，监视跳闸回路的完好性。HWJ继电器的接点启动红灯回路。
第一次跳闸（JSJ没被启动时）用正常的过流回路及时间出口。
手合时或重合闸时，JSJ被启动，用后加速回路及时间出口，后加速回路所用的后加速继电器接点为延时返回的接点，JSJ继电器失磁后其接点可保持0.5-1秒返回。为后加速留有足够的时间。
讲后加速概念时，重点讲述一下，三段式过流保护的概念及回路。
【幻灯片11，过流保护回路】
思考题：研究一个每次合闸只能发出100毫秒脉冲时间的合闸把手，能否解决上述问题？
还有什么办法？
继电保护回路的防跳继电器TBJ是一个双线圈继电器，由接于跳闸回路的电流启动线圈及接于合闸回路的电压保持线圈组成。电流线圈的阻值较小可以认为是0值，电压线圈的阻值较大，达到10K欧数量级。
每次跳闸时TBJ电流线圈流过一个220/RTQ=2安培【RTQ为跳闸线圈的阻值=110欧左右】，TBJ电流线圈动作值按不大于2*1/2=1安培整定。TBJ电流启动线圈在跳闸令发出—开关被跳开（开关辅助接点已经转换）这一段时间【60毫秒左右】，一直处于动作状态。
3）再次合闸合不上
4）断开操作直流后重新给电，再和就能够合上，但又是出现合闸成功后红绿灯都亮。重复了前面的过程。说明楼下开关内部的防跳继电器与楼上的TWJ继电器参数不配合所致。
TWJY1
205 S1 K10 K7
K7K7
207S16
S1
Y1：合闸线圈
S1：开关辅助接点
K10：密度继电器【气体密度不足断开】

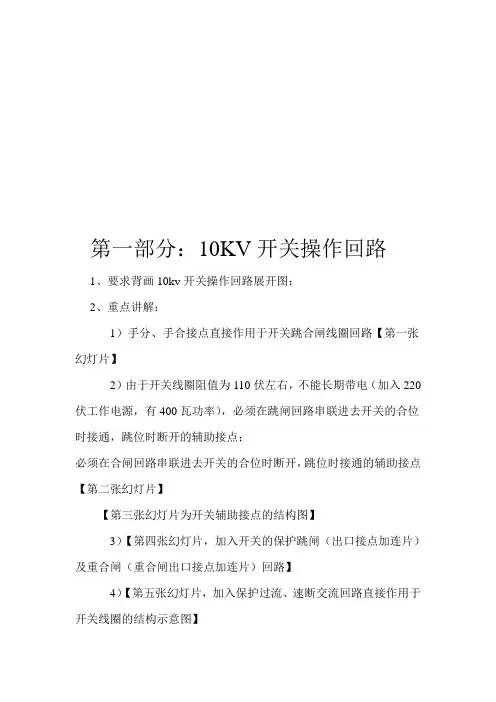

第一部分：10KV开关操作回路
1、要求背画10kv开关操作回路展开图：
2、重点讲解：
1）手分、手合接点直接作用于开关跳合闸线圈回路【第一张幻灯片】
2）由于开关线圈阻值为110伏左右，不能长期带电（加入220伏工作电源，有400瓦功率），必须在跳闸回路串联进去开关的合位时接通，跳位时断开的辅助接点；
必须在合闸回路串联进去开关的合位时断开，跳位时接通的辅助接点【第二张幻灯片】
【幻灯片7，加入保护跳闸及重合闸回路】
【幻灯片8，加入压板及信号继电器元件：
保护跳、合闸时信号继电器动作，
手动跳、合闸时信号继电器不动】
6）引出TBJ防跳继电器的概念：保护操作回路及开关机构自身均设有防跳回路
目前规程规定：开关自身有防跳回路的用开关自身的防跳回路，开关没有防跳回路的用保护的防跳回路。
重合闸出口中间继电器动作后，又启动了重合闸出口中间电流线圈自保持回路并同时合闸。
此处又引入了“合闸自保持”的概念，达到可靠重合闸的目的。
重合闸回路有两个接点是防止，重合闸出口接点粘连。
此时再次让同学们回答一些问题：考核同学们的理解程度。
最后介绍两种启动重合闸方式：1）不对应启动方式（开关把手及位置与开关位置不对应）
上述讲解完成后，给出整个10KV二次回路的展开图，先要求画出以下部分
1）重合闸回路
2）手分、手合回路（包含开关把手、保护跳合闸接点回路、开关跳合闸线圈、开关辅助接点、红绿灯回路、信号继电器回路、防跳回路）
3）后加速回路
4）三段式过流回路
下节课进行考问。巩固成果，轮流上黑板演示。
引入TWJ及HWJ继电器，代替红绿灯回路。
ZCH为重合闸装置的合闸出口接点
CKJ为保护装置的跳闸出口接点
LP1为重合闸出口控制压板
LP2为保护装置跳闸出口控制压板
TBJ为防跳继电器：作用是为了防止开关在跳合闸命令同时存在时，不断发生开关的跳-合-跳....跳跃过程的继电器，该继电器有一个电流启动线圈及一个电压保持线圈。在跳闸时由电流线圈启动，如果跳闸时还有合闸令存在，就进行电压线圈的自保持，由其闭接点断开合闸回路，使开关固定在分闸状态。
KK为运行人员进行分合闸的开关操作把手，进行合闸操作时5-8接点接通；分闸操作时6-7接点接通。
DL为开关的辅助接点：接入跳闸回路的是开关合位时接通的接点；接入合闸回路的是跳位时接通的接点。
HQ为开关的合闸线圈；TQ为开关的分闸线圈
HD及LD分别为开关的红绿灯：HD在开关合位时接通监视的跳闸回路；绿灯在开关分位时接通，监视的是合闸回路。红绿灯都不亮表明控制回路断线，开关不能分合闸。
【第三张幻灯片为开关辅助接点的结构图】
3）【第四张幻灯片，加入开关的保护跳闸（出口接点加连片）及重合闸（重合闸出口接点加连片）回路】
4）【第五张幻灯片，加入保护过流、速断交流回路直接作用于开关线圈的结构示意图】
5）【第六张幻灯片，加入红绿灯监视回路】讲解时强调红绿灯必须监视跳合闸回路的完好性，红、绿灯灭表示控制回路断线，【控制回路就是跳闸线圈回路或合闸线圈回路，以及整个开关操作（或控制）回路的+101、-102电源
TBJ串联，TWJ阻值大于TBJ阻值，TWJ因分压大而动作，异常现象
合位时红绿灯同时亮。解决方案是在TWJ回路串联开关的常闭【跳位
时接通】辅助接点
异常实例：2012年7月5日一次66KV开关操作回路异常现象：
2012年07月05日抚顺石化变电所主变低压侧开关发现如下异常现象：
1）第一次给上操作直流，分位时绿灯亮正常
1、二次回路检查经过
12时继电保护所人员到达现场对10kV滑艳甲线二次回路进行检查（回路原理图见附图）。逐点对合闸回路电位进行测量，在无合闸操作时，合闸回路电位测量03点（合闸回路防跳继电器前点）、07点（合闸回路防跳继电器后点）均为负电位，电位正确；在进行开关手合时对03点电位测量电位变化为正电位，电位变化正确；对07点电位测量仍为负电位，电位显示不正确；初步确定异常点发生在03点、07点之间。通过对保护二次回路原理图纸查看03、07点之间配有合闸保持继电器（HBJ）电流线圈及开关防跳继电器（TBJV）闭接点（此节点正常运行时应在接通状态）。取下相关操作回路插件检查发现防跳继电器表面有轻微烧损痕迹，使用万用表测量合闸保持继电器电流线圈回路正确、防跳继电器闭接点不通接点损坏。更换备用间隔操作回路插件后异常状态消失，开关手分、手合正常。插件中防跳继电器为日本松下产品，不需现场进行单独检验。
重合闸启动条件：开关把手处于“合后”位置，开关处于“跳闸”状态，重合闸被启动，一般重合闸时间整定为10kv线路3秒。时间继电器3秒钟动作后，其接点接通了充电电容对重合闸出口中间继电器【双线圈】电压线圈放电的回路。
早期有人值班变电站靠红绿灯监视控制回路的完好性，后期的综合自动化变电站靠TWJ及HWJ继电器常闭接点的串联送出控制回路电线信号给远方监控系统。
红灯监视跳闸回路，在开关处于合闸位置时接通
绿灯监视合闸回路，在开关处于跳闸位置时接通
强调红绿灯监视跳合闸回路的绝对必要性
事故案例：
2010年8月16日11时滑翔变10kV滑艳甲线线路故障，速断保护动作开关跳闸，保护重合闸动作，开关没有重合。之后运行人员到现场送电，开关不能合闸。
2）进行一次合闸操作，合闸成功后，红绿灯同时亮【合闸过程中，合闸脉冲略长，合闸成功后合闸把手还没松开，启动了开关内防跳继电器K7，松开合闸把手后改由通过TWJ继续给K7加82.9V的电压，此时K7不能够返回，闭锁了合闸回路】，此时能够进行分闸操作，分闸成功后只剩绿灯亮。【红绿灯同时亮时、TWJ（18.4K欧姆）两端有148.9伏、楼下防跳继电器K7两端有82.9伏电压、HWJ(205K欧姆）两端有229.8伏电压、跳闸线圈两端有2.22伏电压】
这一段时间串联在合闸线圈回路的两个TBJ常闭接点均断开，串联于TBJ电压自保持回路的两个TBJ常开接点闭合，为启动TBJ电压线圈自保持回路做好准备。
1）上述情况下如果在保护跳闸期间有合闸令存在则形成了TBJ电压自保持的“接力”虽然跳闸成功后，跳闸回路被开关辅助接点断开，TBJ电流线圈失电，但电压线圈的自保持作用，TBJ继续处于动作状态，合闸线圈回路一直被断开，开关被保持到跳闸状态：
X201:16断路器闭锁条件
X06:26X06:5
S1S1K7 S16
S1S1
Y1
K7K7
K7K7
K10
K10
202
对上述概念要对同学们在当时反复提问，下节课复习。过关后进行以下重合闸回路的添加与分析。
大家生活中一定会遇到过如下现象：灯突然灭了，几秒钟又亮了。
同学们谁能说出是为什么？
【幻灯片9，完整重合闸回路的建立】
TWJ为分闸位置继电器，开关在分闸位置时励磁动作，监视合闸回路的完好性。TWJ继电器的接点启动绿灯回路。
（2）.增加重合闸及后加速回路后的操作回路：
第二部分：220KV开关操作回路
1、提出保护双重化概念：两套保护、两套直流系统、两组跳闸线圈，一组合闸线圈、两组电流回路应该独立，两组电压回路宜独立，开关为三相的分相操作机构。
1）TWJ及HWJ接点启动红绿灯
2）TWJ与HWJ常闭接点串联发送控制回路断线信号
3）TWJ为保护装置提供开关位置信息，为重合闸充电及启动提供开关量信息。
（
+KM-KM
ZCHLP1TBJ
TBJ3
V
KKDLHQ
TBJ1
TBJ2107
R1LD
HD
R2
KKTBJDLTQ
I137
TBJ4R3
CKJLP2
+KM和-KM为开关的操作直流正负电源
R1、R2为防止红绿灯短路引起开关误跳闸的分压电阻
（2）.增加了跳闸位置与合闸位置后的操作回路：
+KM-KM
ZCHLP1TBJ
TBJ3
VKKDΒιβλιοθήκη HQTBJ1TBJ2107
TWJ
HWJ
TBJDLTQ
I137
TBJ R3
CKJLP2
TWJR1LD
HWJR2HD
HWJ为合闸位置继电器，开关在合闸位置时励磁动作，监视跳闸回路的完好性。HWJ继电器的接点启动红灯回路。
第一次跳闸（JSJ没被启动时）用正常的过流回路及时间出口。
手合时或重合闸时，JSJ被启动，用后加速回路及时间出口，后加速回路所用的后加速继电器接点为延时返回的接点，JSJ继电器失磁后其接点可保持0.5-1秒返回。为后加速留有足够的时间。
讲后加速概念时，重点讲述一下，三段式过流保护的概念及回路。
【幻灯片11，过流保护回路】
思考题：研究一个每次合闸只能发出100毫秒脉冲时间的合闸把手，能否解决上述问题？
还有什么办法？
继电保护回路的防跳继电器TBJ是一个双线圈继电器，由接于跳闸回路的电流启动线圈及接于合闸回路的电压保持线圈组成。电流线圈的阻值较小可以认为是0值，电压线圈的阻值较大，达到10K欧数量级。
每次跳闸时TBJ电流线圈流过一个220/RTQ=2安培【RTQ为跳闸线圈的阻值=110欧左右】，TBJ电流线圈动作值按不大于2*1/2=1安培整定。TBJ电流启动线圈在跳闸令发出—开关被跳开（开关辅助接点已经转换）这一段时间【60毫秒左右】，一直处于动作状态。
3）再次合闸合不上
4）断开操作直流后重新给电，再和就能够合上，但又是出现合闸成功后红绿灯都亮。重复了前面的过程。说明楼下开关内部的防跳继电器与楼上的TWJ继电器参数不配合所致。
TWJY1
205 S1 K10 K7
K7K7
207S16
S1
Y1：合闸线圈
S1：开关辅助接点
K10：密度继电器【气体密度不足断开】
第一部分：10KV开关操作回路
1、要求背画10kv开关操作回路展开图：
2、重点讲解：
1）手分、手合接点直接作用于开关跳合闸线圈回路【第一张幻灯片】
2）由于开关线圈阻值为110伏左右，不能长期带电（加入220伏工作电源，有400瓦功率），必须在跳闸回路串联进去开关的合位时接通，跳位时断开的辅助接点；
必须在合闸回路串联进去开关的合位时断开，跳位时接通的辅助接点【第二张幻灯片】
【幻灯片7，加入保护跳闸及重合闸回路】
【幻灯片8，加入压板及信号继电器元件：
保护跳、合闸时信号继电器动作，
手动跳、合闸时信号继电器不动】
6）引出TBJ防跳继电器的概念：保护操作回路及开关机构自身均设有防跳回路
目前规程规定：开关自身有防跳回路的用开关自身的防跳回路，开关没有防跳回路的用保护的防跳回路。
重合闸出口中间继电器动作后，又启动了重合闸出口中间电流线圈自保持回路并同时合闸。
此处又引入了“合闸自保持”的概念，达到可靠重合闸的目的。
重合闸回路有两个接点是防止，重合闸出口接点粘连。
此时再次让同学们回答一些问题：考核同学们的理解程度。
最后介绍两种启动重合闸方式：1）不对应启动方式（开关把手及位置与开关位置不对应）
上述讲解完成后，给出整个10KV二次回路的展开图，先要求画出以下部分
1）重合闸回路
2）手分、手合回路（包含开关把手、保护跳合闸接点回路、开关跳合闸线圈、开关辅助接点、红绿灯回路、信号继电器回路、防跳回路）
3）后加速回路
4）三段式过流回路
下节课进行考问。巩固成果，轮流上黑板演示。
引入TWJ及HWJ继电器，代替红绿灯回路。
ZCH为重合闸装置的合闸出口接点
CKJ为保护装置的跳闸出口接点
LP1为重合闸出口控制压板
LP2为保护装置跳闸出口控制压板
TBJ为防跳继电器：作用是为了防止开关在跳合闸命令同时存在时，不断发生开关的跳-合-跳....跳跃过程的继电器，该继电器有一个电流启动线圈及一个电压保持线圈。在跳闸时由电流线圈启动，如果跳闸时还有合闸令存在，就进行电压线圈的自保持，由其闭接点断开合闸回路，使开关固定在分闸状态。
KK为运行人员进行分合闸的开关操作把手，进行合闸操作时5-8接点接通；分闸操作时6-7接点接通。
DL为开关的辅助接点：接入跳闸回路的是开关合位时接通的接点；接入合闸回路的是跳位时接通的接点。
HQ为开关的合闸线圈；TQ为开关的分闸线圈
HD及LD分别为开关的红绿灯：HD在开关合位时接通监视的跳闸回路；绿灯在开关分位时接通，监视的是合闸回路。红绿灯都不亮表明控制回路断线，开关不能分合闸。
【第三张幻灯片为开关辅助接点的结构图】
3）【第四张幻灯片，加入开关的保护跳闸（出口接点加连片）及重合闸（重合闸出口接点加连片）回路】
4）【第五张幻灯片，加入保护过流、速断交流回路直接作用于开关线圈的结构示意图】
5）【第六张幻灯片，加入红绿灯监视回路】讲解时强调红绿灯必须监视跳合闸回路的完好性，红、绿灯灭表示控制回路断线，【控制回路就是跳闸线圈回路或合闸线圈回路，以及整个开关操作（或控制）回路的+101、-102电源
TBJ串联，TWJ阻值大于TBJ阻值，TWJ因分压大而动作，异常现象
合位时红绿灯同时亮。解决方案是在TWJ回路串联开关的常闭【跳位
时接通】辅助接点
异常实例：2012年7月5日一次66KV开关操作回路异常现象：
2012年07月05日抚顺石化变电所主变低压侧开关发现如下异常现象：
1）第一次给上操作直流，分位时绿灯亮正常
1、二次回路检查经过
12时继电保护所人员到达现场对10kV滑艳甲线二次回路进行检查（回路原理图见附图）。逐点对合闸回路电位进行测量，在无合闸操作时，合闸回路电位测量03点（合闸回路防跳继电器前点）、07点（合闸回路防跳继电器后点）均为负电位，电位正确；在进行开关手合时对03点电位测量电位变化为正电位，电位变化正确；对07点电位测量仍为负电位，电位显示不正确；初步确定异常点发生在03点、07点之间。通过对保护二次回路原理图纸查看03、07点之间配有合闸保持继电器（HBJ）电流线圈及开关防跳继电器（TBJV）闭接点（此节点正常运行时应在接通状态）。取下相关操作回路插件检查发现防跳继电器表面有轻微烧损痕迹，使用万用表测量合闸保持继电器电流线圈回路正确、防跳继电器闭接点不通接点损坏。更换备用间隔操作回路插件后异常状态消失，开关手分、手合正常。插件中防跳继电器为日本松下产品，不需现场进行单独检验。
