电气二次控制回路基础介绍

电气二次控制回路基础介绍1. 导言电气二次控制回路是电力系统中常见的一种控制方式，它通过使用与主控制回路相连的辅助设备，对电力系统进行进一步的监测和控制。

本文将介绍电气二次控制回路的基本概念、组成部分和工作原理。

2. 什么是电气二次控制回路电气二次控制回路是电力系统中一种重要的辅助控制方式，它通过使用与主控制回路相连的辅助设备，对电力系统进行监测和控制。

电气二次控制回路通常由传感器、信号处理设备、逻辑控制器和执行器组成。

传感器负责采集电力系统的各种物理量，信号处理设备对采集到的信号进行处理和转换，逻辑控制器根据处理后的信号进行判断和决策，最终通过执行器对电力系统进行控制。

3. 电气二次控制回路的组成部分电气二次控制回路主要由以下几个组成部分构成：3.1 传感器传感器是电气二次控制回路中的重要组成部分，它负责将电力系统中的各种物理量（如电流、电压、温度等）转化为电信号或其他形式的信号，供信号处理设备进一步处理。

常见的传感器有电流互感器、电压互感器、温度传感器等。

3.2 信号处理设备信号处理设备是电气二次控制回路的核心部分，它负责对传感器采集到的信号进行处理、转换和放大。

信号处理设备可以根据不同的输入信号进行相应的处理，如滤波、放大、数字转换等。

经过信号处理设备的处理，原始的物理量信号将转化为适合逻辑控制器处理的信号。

3.3 逻辑控制器逻辑控制器是电气二次控制回路中的决策部分，它根据信号处理设备处理后的信号进行判断和决策，并输出相应的控制信号。

逻辑控制器通常采用数字逻辑或模拟逻辑进行运算和判断，其输出信号可以直接控制执行器的动作，实现对电力系统的控制。

3.4 执行器执行器是电气二次控制回路中的执行部分，它负责根据逻辑控制器输出的信号对电力系统进行相应的控制。

执行器可以是开关、继电器、电磁铁等，根据不同的控制需求选择合适的执行器。

4. 电气二次控制回路的工作原理电气二次控制回路的工作原理可以简单描述为以下几个步骤：4.1 传感器采集物理量电气二次控制回路中的传感器负责采集电力系统中的各种物理量，如电流、电压、温度等。

电气二次回路基础知识ppt课件

图一
Part2：电气二次回路基础知识(操作电源）
操作电源 :
二次回路的操作电源主要有直流和交流两大类。直流操作电源主要有蓄电池和硅整流直流操作电源两种。对采用交流操作的断路器应采用交流操作电源，对应的所有二次回路如保护回路继电器、信号回路设备、控制设备等均采用交流形式。直流操作电源: 蓄电池组供电的直流操作电源。蓄电池主要有铅酸蓄电池和镉镍蓄电池两种,为高压柜提供断路器控制电源及储能等保护。
1.0级
2.0级有功电度表 3.0级无功电度表
①315kV· A以下变压器低压侧计量点； ②75kW及以上电动机电能计量； ③企业内部技术经济考核（不计费）
一般测量
1.0级 3.0级
1.5级和0.5级测量仪表 2.5级测量仪表非重要回路
Part4：电气二次测量监视回路
电流互感器电流互感器的作用：由于电力设备上通过的电流大多数为数值很高的大电流，为了便于测量，采用电流互感器进行变换，其二次侧额定电流值为5A（或 1A）。一、电流互感器的极性电流互感器极性的一般采用减极性原则标注，即：一、二次绕组中的电流在铁心中产生的磁通方向相反。如右图所示，则L1与K1为一对同极性端子。电流互感器在电路中的符号如右图所示，用 “TA”来表示,一次绕组一般用一根直线表示，一次绕组和二次绕组分别标记 “●”的两个端子为同名端或同极性端。
二次回路操作电源的组成自动装置、信号回路、监测系统二次回路的操作电源继电保护高压断路器分、合闸回路及其他二次回路对操作电源的可靠性要求很高，容量要求足够大，尽可能不受供电系统运行的影响。
Part3：电气二次回路基础知识
继电保护二次回路自动迅速地将故障设备从电力系统中切除出去，或及是针对各种不正常的运行状态发出信号。对继电保护的要求 1、选择性；2、快速性；3、灵敏性；4、可靠性。继电器的作用：作用：继电器是组成继电保护装置的基本元件，当其输入达到或低于一定值时它便动作，并通过执行元件发出信号或动作于跳闸。自动重合闸保护、电动机保护几种类型。一）6kV变电所的继电保护装置 1、过流保护整定原则：按照避开被保护线路的最大工作电流来整定。过流保护在动作时间整定上采用阶梯原则。过流保护的动作时限有两种：

电气二次回路基础知识

（3）文字符号应按有关电气名词术语国家标准或专业标准中规定的英文术语缩写而成。同一设备若有几种名称时，应选用其中一个名称。
（4）因I、O易同于1和0混淆，因此，不允许单独作为文字符号使用。
标号一般采用数字或数字和文字的组合，它表明了回路的性质和用途。
交流回路的标号细则
1.2.3 识图要求和方法
2、对照图纸和图纸说明大体了解电气系统的结构，并结合主标题的内容对整个图纸所表述的电路类型、性质、作用有较明确认识。
3、识读系统原理图要先看图纸说明，结合说明内容看图纸，进而了解整个电路系统的大概状况组成元件动作顺序及控制方式，为识读详细电路原理图作好必要准备。
4、在阅读原理接线图、展开式接线图应遵循一定的原则。
4、信号回路
组成：由信号发送机构、传送机构及信号器具组成。
作用：反映一、二次设备的工作状态。
5、调节回路
组成：由测量机构、传送机构、调节器和执行机构组成。
作用：根据一次设备运行参数的变化，实时在线调节一次设备的工作状态，以满足运行要求。
6、操作电源系统组成：操作电源系统由电源设备和供电网络组成。作用：为上述回路提供工作电源。
（2）符号方位不是强制的。在不改变符号含义的前提下，符号可根据图面布置的需要旋转或成镜像放置，但文字和指示方向不得倒置。
（3）导线符号可以用不同宽度的线条表示，以突出或区分某些电路、连接线等。
（4）图形符号中一般没有端子符号。（5）图形符号一般都画有引线。
➢ 动合触点：又称为“常开触点”，常态下处于断开的触点，在动作后才处于闭合状态。
控制回路、信号回路、测量回路、调节回路、继电保护和自动装置回路、操作电源回路。
1、测量回路组成：由各种测量仪表及其相关回路组成。作用：指示或记录一次设备的运行参数，方便运行人员掌握一次设备的运行状况。

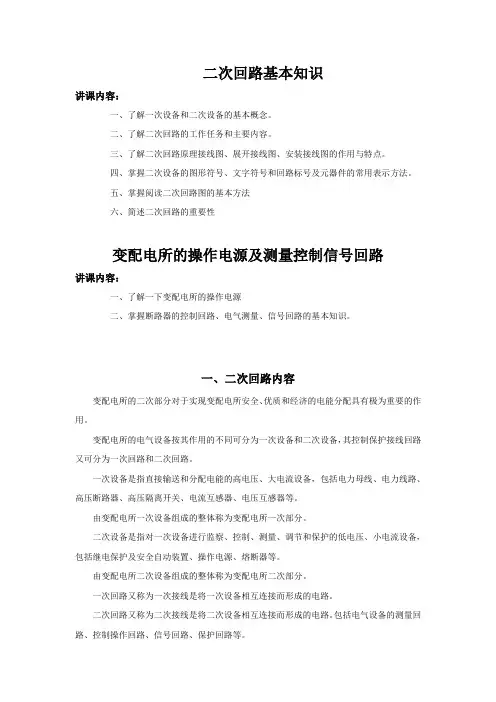

二次回路基本知识

二次回路基本知识讲课内容：一、了解一次设备和二次设备的基本概念。

二、了解二次回路的工作任务和主要内容。

三、了解二次回路原理接线图、展开接线图、安装接线图的作用与特点。

四、掌握二次设备的图形符号、文字符号和回路标号及元器件的常用表示方法。

五、掌握阅读二次回路图的基本方法六、简述二次回路的重要性变配电所的操作电源及测量控制信号回路讲课内容：一、了解一下变配电所的操作电源二、掌握断路器的控制回路、电气测量、信号回路的基本知识。

一、二次回路内容变配电所的二次部分对于实现变配电所安全、优质和经济的电能分配具有极为重要的作用。

变配电所的电气设备按其作用的不同可分为一次设备和二次设备，其控制保护接线回路又可分为一次回路和二次回路。

一次设备是指直接输送和分配电能的高电压、大电流设备，包括电力母线、电力线路、高压断路器、高压隔离开关、电流互感器、电压互感器等。

由变配电所一次设备组成的整体称为变配电所一次部分。

二次设备是指对一次设备进行监察、控制、测量、调节和保护的低电压、小电流设备，包括继电保护及安全自动装置、操作电源、熔断器等。

由变配电所二次设备组成的整体称为变配电所二次部分。

一次回路又称为一次接线是将一次设备相互连接而形成的电路。

二次回路又称为二次接线是将二次设备相互连接而形成的电路。

包括电气设备的测量回路、控制操作回路、信号回路、保护回路等。

二次回路的工作任务是反映一次设备的工作状态及控制一次设备，即在一次设备发生故障时，能迅速反应故障，并使故障设备退出工作，保证变配电所处于安全的运行状态。

二次回路的主要内容是高压电气设备和电力线路的控制、信号、测量及监察、继电保护及自动装置、操作电源等系统。

a、控制系统控制系统是由控制器具、控制对象及控制网络构成控制系统的作用是对变电站的开关设备进行就地或远方跳、合闸操作，以满足改变主系统运行方式及处理故障的要求。

b、信号系统信号系统是由信号发送机构、信号接受显示元件及其网络构成。

二次回路基本知识

二次回路基本知识讲课内容：一、了解一次设备和二次设备的基本概念。

二、了解二次回路的工作任务和主要内容。

三、了解二次回路原理接线图、展开接线图、安装接线图的作用与特点。

四、掌握二次设备的图形符号、文字符号和回路标号及元器件的常用表示方法。

一、二次回路内容变配电所的二次部分对于实现变配电所安全、优质和经济的电能分配具有极为重要的作用。

变配电所的电气设备按其作用的不同可分为一次设备和二次设备，其控制保护接线回路又可分为一次回路和二次回路。

一次设备是指直接输送和分配电能的高电压、大电流设备，包括电力母线、电力线路、高压断路器、高压隔离开关、电流互感器、电压互感器等。

由变配电所一次设备组成的整体称为变配电所一次部分。

二次设备是指对一次设备进行监察、控制、测量、调节和保护的低电压、小电流设备，包括继电保护及安全自动装置、操作电源、熔断器等。

由变配电所二次设备组成的整体称为变配电所二次部分。

一次回路又称为一次接线是将一次设备相互连接而形成的电路。

二次回路又称为二次接线是将二次设备相互连接而形成的电路。

包括电气设备的测量回路、控制操作回路、信号回路、保护回路等。

二次回路的主要内容是高压电气设备和电力线路的控制、信号、测量及监察、继电保护及自动装置、操作电源等系统。

b、信号系统信号系统是由信号发送机构、信号接受显示元件及其网络构成。

二次回路的基本知识

二次回路的基本知识一：基本概念为满足电力生产和电力系统安全经济的需要，发电厂和变电所中配置了各种电气设备，其主要任务是生产和输送分配电能、启停机组、调整负荷、切换设备和线路、监视主要设备的工作、迅速消除故障等.根据所起作用的不同，可将电气设备分为一次设备和二次设备. 1、一次设备：直接生产、转换和输配电能的设备，称为一次设备。

主要有以下几种：（1）、进行电能生产和转换的设备，如发电机将机械能转换为电能，变压器将电压升高或降低来满足输配电的需要,电动机将电能转换为机械能.（2）、用于正常或事故时，接通和断开电路的开关设备，如断路器、隔离开关、熔断器、接触器等。

(3)、限制电流和防御过电压的设备,如限制故障电流的限流电抗器，限制过电压的避雷器，保护输电线路免受雷击的避雷线等。

（4）、载流导体及其绝缘设备，如裸导体母线、架空线、电缆、绝缘子、穿墙套管等. （5）、仪用互感器，如电流互感器和电压互感器，分别将电路中的大电流变成小电流、高电压变成低电压，供给测量仪表和保护装置使用.（6）、接地装置。

接地装置用来保证电力系统正常工作或保护人身安全，前者为工作接地，后者为保护接地。

2、二次设备：对一次设备和系统运行状态进行测量、控制、监视和保护的设备,称为二次设备,主要有以下几种：（1）、测量表计,如电压表、电流表、功率表和电能表等,用来监视、测量电路的电压、电流、功率、电能等。

（2）、继电保护及自动装置。

继电保护的作用是当发生故障时，作用于断路器跳闸,将故障切除.自动装置用于实现发电厂的自动并列、发电机自动调节励磁、电力系统频率自动调节、输电线路自动重合闸、备用电源自动投入等。

（3)、直流电源设备，如直流发电机组、整流装置、蓄电磁组,用作直流操作、保护、监测设备的直流电源，以及事故照明用电等。

（4)、控制装置和信号装置，如实现配电装置中断路器合闸、跳闸的按钮等操作电器，断路器的位置信号灯、主控制室中用于反映电气设备状态的中央信号装置等。

二次回路基本知识

母线保护电流回路标号
500KV A350
220KV A320
110KV A310
35KV
A330
6~10KV A360
B350 B320 B310 B330 B360
C350 C320 C310 C330 C360
N350 N320 N310 N330 N360
谢谢聆听
汇报人姓名
2020/01/01
端子排图：是表明屏(柜)内设备与屏(柜)外设备连接情况以及屏(柜)上需要装设的端子类型、数目以及排列顺序的图。
对端编号原则：所谓相对编号法就是：甲乙两端子需要用导线连接起来，那么就在甲端子旁边标上乙端子的编号，在乙端子的旁边标上甲端子的号，因为编号是互相对应的，所以称为相对编号法。
二次回路基本知识
汇报人姓名
2020/01/01
目录/CONTENTS
01 二次回路基本知识 02 二次接线图的种类 03 二次回路标号原则
一、二次回路基本知识
一次设备:直接用于生产、输送和分配电能。二次设备:对一次设备进行监视、控制、测量和保护。
二次电气设备一般包括控制和信号设备、测量表计、继电保护装置及各种自动装置等，它们构成了发电厂和变电所的二次系统。
端子排图的排列顺序：电流回路电压回路信号回路其他回路转接端子
三、二次回路标号原则：
⒈直流回路标号直流正极回路的线段按奇数顺序标号，负极回路按偶数顺序标号，回路经过主要的压降元件（如线圈、电阻、电容等）后，即改变其电压的极性，回路的标号亦随之改变。为了便于安装和运行，对某些主要回路，常给予固定的数字标号。例如，断路器的跳闸回路用33、133、233；合闸回路用3、103、203等。

二次的控制回路知识

二次控制回路
二次控制回路
二次回路基本知识
二次回路的线号标注及接线
断路器控制回路
第一章二次回路基本知识的基本方法原理图、展开图、安装接线图
第一节二次回路重要性
二次回路：凡对一次设备进行操作、控制、保护、测量的设备以及各种信号装置，统称为二次设备。与二次设备有关的线路叫二次回路。
控制电缆数字标号
小母线数字标号
小母线数字标号
图线的布置：横平竖直
尽可能减少交叉和弯折
电路或元件的布局：
功能布局法大部分电气图，如系统图、电路图、逻辑图
位置布局法
接线图、电缆配置图、屏面布置图
第三节看二次回路图的基本方法看图的要领：
“先交流，后直流；交流看电源，直流找线圈；
抓住触点不放松，一个一个全查清。”
“先上后下，先左后右，屏外设备一个也不
漏。”
第四节原理图、展开图、安装接线图
一、原理图：是用来表示二次回路各元件之间的连接关系及工作原理的图样。原理图中，二次回路及一次回路有关的部分画在一起，各元件以整体形式绘出。原理图上能够清楚地表明二次设备中各元件形式、数量、电气联系和动作原理，有整体概念；
展开图中属于某个回路中的设备部件应画在展开式电路图的该部分中，于是属于同一设备的不同部件可能会画在展开式电路图的不同的回路中。每种回路又有许多电路的支路，这些支路在绘制展开式电路图时可以垂直排列，也可以水平排列。各支路排列的顺序为：对交流回路按相序，对直流回路按动作顺序。垂直排列时各支路自左往右排列；水平排列时各支路自上往下排列。各支路中设备的部件按实际情况相互连接。阅读展开图要领：先看交流后看直流、自左往右看、自上往下看。首先先按列或行一个支路一个支路的依照顺序读通，有时性质不同的支路是交错画在一起的，要跳过无关支路、找到有关支路，把与这个支路有联系的所有支路都找到。在读具体支路时，要首先找到继电器线圈的起动支路，然后寻找该继电器的触点支路。一个继电器往往右几对触点，所有与该继电器有关的触点支路都要找到。应一个支路一个支路的找下去，一个继电器一个继电器地看通。

二次回路(基本原理、分类及编号)

二次回路图纸分类
安装接线图：包括屏面布置图、屏后接线图、端子排图等。
屏面布置图：表示二次设备在屏面（及屏后、屏顶）的安装位置，一般按实际尺寸的一定比例绘制。屏后接线图：表示屏内二次设备间的电气连接关系。端子排图：表示屏端子排与屏内二次设备及屏外电缆间的连接关系。
二次回路图纸分类
变电站二次回路基本知识
主要内容
1
2 3
一、二次设备的划分
二次回路的组成
二次回路图纸分类
4
二次回路的编号原则
一、二次设备的划分
根据电气设备在电力生产中不同的作用可以将其划分为一次设备和二次设备。
一次设备是指直接生产、输送和分配电能的电气设备，如发电机、变压器、输电线、电力电缆、断路器、隔离开关、母线、避雷器、电流互感器、电压互感器等。由这些设备连接在一起构成的电路，称为一次接线或称为主接线。描述一次接线的图纸称为一次主接线图。
二次回路的组成
一、控制系统
控制系统的作用：对变电站的开关设备进行就地或远方跳、合闸操作，以满足改变主系统运行方式及处理故障的要求。控制系统的控制方式：远方控制和就地控制。远方控制：变电站端控制和调度（或集控中心）端控制方式。就地控制：操动机构处和保护（或监控）屏处控制方式。
二次回路的组成
二次回路图纸分类
二次图纸：通常分为“原理接线图”和“安装接线图”。
原理接线图：通常又分为“归总式原理接线图”和“展开式原理接线图”。 1）归总式原理接线图：简称原理图，它以整体的形式表示各二次设备之间的电气联接，一般与一次回路的有关部分画在一起，设备的接点与线圈是集中画在一起的，能综合出交流电压、电流回路和直流回路间的联系，使读图者对二次回路的构成及动作过程有一个明确的整体概念。 2）展开式原理接线图：以分散的形式表示二次设备之间的连接。展开图中二次设备的接点与线圈分散布置，交流电压、交流电流、直流回路分别绘制。这种绘制方式容易跟踪回路的动作顺序，便于二次回路的设计，也容易在读图时发现回路中的错误。

电气二次回路图的一般读图方法基础知识讲解

有关继电器的注意点，电压继电器不可串联，电流继电器不可并联。
空气式时间继电器的工作原理
常Hale Waihona Puke 触头延时闭合衔铁线圈常闭触头常开触头
常闭触头延时打开
动作过程线圈通电衔铁吸合（向下）连杆动作触头动作
阻尼继电器
继电器的铁心上增加一个阻尼铜套，即可构成。
它是利用电磁阻尼原理产生延时的，由电磁感应定律可知，在继电器线圈通断电过程中铜套内将感应电势，并流过感应电流，此电流产生的磁通总是反对原磁通变化。电器通电时，由于衔铁处于释放位置，气隙大，磁阻大，磁通小，铜套阻尼作用相对也小，因此衔铁吸合时延时不显著(一般忽略不计)。而当继电器断电时，磁通变化量大，铜套阻尼作用也大，使衔铁延时释放而起到延时作用。
安装接线图
安装接线图一般是根据展开图进行设计的，它主要是结合现场设备及二次控制的需要进行接线设计。一般规定本屏为起点，其他屏为终点。
思路决定出路
由触头再连成另一回路；此回路中又可能串接有其它的继
电器线圈，由其它继电器的线圈又引起它的触头接通另一
回路，直至完成二次回路预先设置的逻辑功能。
•
E、"上下左右顺序看，屏外设备接着连"。主要针对展
开图、端子排图及屏后设备安装图。原则上由上向下、由
左向右看，同时结合屏外的设备一起看。
二次原理图
• 体现二次回路的工作原理，体现二次控制回路构成及其动作过程，使得工作人员形成一个整体的概念。
一般从电源入手，包含交流电流、交流电压回路
两部分；先找出由哪个电流互感器或哪一组电压
互感器供电（电流源、电压源），变换的电流、
电压量所起的作用，它们与直流回路的关系、相

电气二次控制回路基础知识全面介绍

电气二次控制回路基础知识全面介绍
电气二次控制回路基础知识全面介绍
一、什么是二次回路？
（1）一次设备？（2）二次设备？（3）二次回路包括哪些回路？
电气二次控制回路基础知识全面介绍
一次设备：
是指直接参加发、输、配电能的系统中使用的电气设备，如发电机、变压器、电力电缆、输电线、断路器、隔离开关、电流互感器、电压互感器、避雷器等。由这些设备连接在一起构成的电路，称之为一次接线或主接线。
KMR
互锁
互锁作用：正转时，SBR不起作用；反转时，SBF不起作用。从而避免两触发器同时工作造成主回路短路。
注意：接触器线圈电压380V时，
M
采用此种接线方式。
3~
电气二次控制回路基础知识全面介绍
三、异步机的直接起动 + 过载保护
A BC
QS
热继电器触头
FU
KM SB1 SB2
KM
FR
发热
KM
FR
元件
电流成回路，
M
只要接两相就可以了。
3~
电气二次控制回路基础知识全面介
绍
四、多地点控制
例如：甲、乙两地同时控制一台电机。方法：两起动按钮并联；两停车按钮串联。
电气二次控制回路基础知识全面介绍
二次回路：
一般包括：控制回路、继电保护回路、测量回路、信号回路。按交、直流来分，又可分为交流电压和电流回路以及直流逻辑回路。
电气二次控制回路基础知识全面介绍
二. 二次回路图元件简介
低压电器
配电电器
控制电器
开关熔断器 ……
接触器继电器起动器 ……
按钮松开
线圈（KM）断电

二次回路基础知识

二次回路基础知识目录一、基本概念 (3)1.1 什么是二次回路 (4)1.2 二次回路的作用 (5)1.3 二次回路的分类 (6)二、二次回路图 (7)2.1 电气图的基本概念 (8)2.2 二次回路图的表示方法 (10)2.3 二次回路图的基本符号 (11)三、电流互感器 (12)3.1 电流互感器的功能 (13)3.2 电流互感器的结构 (14)3.3 电流互感器的接线方式 (16)四、电压互感器 (17)4.1 电压互感器的功能 (18)4.2 电压互感器的结构 (19)4.3 电压互感器的接线方式 (20)五、断路器 (21)5.1 断路器的功能 (22)5.2 断路器的结构 (23)5.3 断路器的操作与保护 (24)六、隔离开关 (25)6.1 隔离开关的功能 (26)6.2 隔离开关的结构 (27)6.3 隔离开关的操作与保护 (28)七、互感器与开关电器的二次回路 (29)7.1 互感器在二次回路中的作用 (31)7.2 开关电器在二次回路中的作用 (33)八、二次回路的接线 (34)8.1 接线的类型与特点 (35)8.2 接线的原则与注意事项 (37)九、二次回路的接地 (38)9.1 接地的目的与要求 (39)9.2 接地的方式与注意事项 (40)十、二次回路的维护与故障处理 (41)10.1 二次回路的维护保养 (43)10.2 二次回路故障的处理方法 (44)十一、二次回路设计原则与实例 (45)11.1 设计原则与步骤 (47)11.2 实例分析 (49)一、基本概念二次回路定义：二次回路是电力系统中的低压电路系统，用于实现电气设备的控制、保护、测量和信号传输等功能。

它主要由各种电气元件（如开关、互感器、继电器、测量仪表等）以及连接这些元件的导线组成。

二次回路的作用：二次回路在电力系统中扮演着至关重要的角色。

其主要作用包括实时监测电力系统运行状态，提供设备控制信号，实现电力系统的自动控制和保护，保障电力系统的安全稳定运行。

二次回路的基本概念

5. 展开图读图要领(口诀) “先交流、后直流；交流看电源，直流找线圈；抓住触点不放松，一个一个全查清。先上后下，先左后右，屏外设备一个也不漏。”
五、屏面布置
1. 屏正面布置图（FRONT DRAWING）。 2. 屏背面布置图（BACK DRAWING）。
六、端子排
七、电缆清册（CABLE SCHADULE）
第六章备用电源自动投入回路（AAT BZT）
一、备用电源自动投入装置基本要求 1. 工作设备的电压不论何种原因消失时均应动作，但应防止电压互感器回路熔断器熔断引起的误动作。 2. 备用电源应在工作电源设备受电处确实断开后才投入。 3. 备用电源设备侧有电压时才能自动投入。 4. 当备用电源设备投于故障母线时，应使其断路器的保护加速动作跳闸，以防止事故扩大。 5. 备用电源设备只能自投一次。 6. 备用电源自动投入为不可逆自投，即只能由备用电源向工作电源自投，不能又工作电源向备用电源自投。 7. 若备用电源设备兼作几段厂用工作母线的备用电源，当已投入一段母线时，应仍能其他厂用母线的备用电源。 8. 备用电源自动投入装置的动作时限，应能满足电动机自启动要求，一般整定为1~1.5秒。二、备用电源自动投入二次回路（例）
第四章中央信号系统
一、不可重复中央信号系统如图所示：-----二、可重复中央信号系统
如图所示：------
第五章隔离开关操作及闭锁回路
一、隔离开关的手动操作如图所示-----二、隔离开关的电动操作如图所示-----三、隔离开关操作闭锁回路对隔离开关设置操作闭锁的目的是防止隔离开关带负荷拉、合电气回路，对接地隔离开关（接地刀闸）则是防止带电拉、合。对于手动操作的隔离开关，通常采用电磁锁闭锁方式；对于电动操作的隔离开关，可采用切断操作电源的方法来实现闭锁。操作闭锁回路的设置，随着一次接线方式的不同而变化，以下举典型实例说明。 1.单母线线路隔离开关操作闭锁回路： 2.双母线的隔离开关闭锁回路： 3.带接地刀闸的母联断路器回路的隔离开关操作闭锁回路； 4.带接地刀闸的输电线路隔离开关闭锁回路：四、隔离开关位置指示器

二次回路基础知识

二次回路基础知识
电气二次回路
一次设备:直接用于生产、输送和分配电能二次设备:对一次设备进行监视、控制、测量和保护
二次电气设备一般包括控制和信号设备、测量表计、继电保护装置及各种自动装置等，它们构成了发电厂和变电所的二次系统.
二次接线图的种类
1. 原理接线图:图中元件设备以整体形式表示，一次设备和二次设备、交流和直流回路均绘在一起。
TA 1TA 2TA … 9TA 10TA … 19TA LH 1LH 2LH … 9LH 10LH … 19LH A401~A409 A411~A419 A421~A429 … A491~A499 A501~A509 … A591~A599 B401~B409 B411~B419 B421~B429 … B491~B499 B501~B509 … B591~B599 C401~C409 C411~C419 C421~C429 … C491~C499 C501~C509 … C591~C599 N401~N409 N411~N419 N421~N429 … N491~N499 N501~N509 … N591~N599 L401~L409 L411~L419 L421~L429 … L491~L499 L501~L509 … L591~L599
展开式原理图的规则和特点
(1) 交流回路：分为交流电流回路（保护、测量、自动装置等）和交流电压回路（保护、测量、自动装置、同期等）； (2) 直流电路：分为操作回路（断路器、隔离开关、灭磁开关、机组及其辅助设备、闸门等）、信号回路（位置、事故、预告、指挥信号等）和保护回路（发电机、变压器、线路、母线、电动机保护等）。
控制回路电源小母线信号回路电源小母线事故音响信号小母线瞬时动作信号延时动作信号合闸小母线保护I母线的电压小母线

电气二次回路的基本知识

三、二次回路的图纸〔1〕
二次图纸：通常分为“原理接线图〞和
“安装接线图〞。
原理接线图：通常又分为“归总式原理接
线图〞和“展开式原理接线图〞。
1〕归总式原理接线图：简称原理图，它
以整体的形式表示各二次设备之间的电气联接，一般与一次回路的有关部分画在一起，设备的接点与线圈是集中画在一起的，能综合出交流电压、电流回路和直流回路
2.5mm2 。
2〕在保护的电流回路所选导线〔截面〕
要经电流互感器10％误差缺陷校核。
3〕在电压回路的导线〔截面〕要满足计
费电能表不大于％压降，保护与测量不大于3％压降。
4〕在操作回路中，所选导线〔截面〕应
满足最大压降〔含回路中电流线圈阻抗〕
七、电缆截面的计算〔1〕
电流回路所选电缆要满足互感器10％误
五、二次回路的编号原则〔5〕
回路编号应用遵循一定的规则，主要为： 1〕对不同用处的直流回路，使用不同的
数字范围，如控制与保护回路用1～399 〔400～599〕，励磁〔或小开关〕分组，每一百为一组，如 101～199，301～399等，其中正极性回路编为单数，由小至大，负极性回路编为双数，由大至小。
其中： ΔU〔％〕－－控制回路正常工作时允许压降，
取10
UN－－直流额定电压，V
Imax－－流过回路的最大电流，A
S－－电缆截面，mm2
γ－－电导系数，铜取57m/Ω mm2
测量回路：由各种测量仪表及其相关回
路组成。其作用是指示或记录一次设备和系统的运行参数，以便运行人员掌握一次系统的运行情况，同时也是分析电能质量、计算经济指标、理解系统潮流和主设备运行工况的主要根据。
综合自动化已使该回路与三次回路

电气及电机二次控制回路基础

电机 x y z
绕组
电气及电机二次控制回路基础 KM -Y
主电路
Y－起动控制电路
SB1 SB2
KM
FR
KM-
KT
KM
KT
KM- KM-Y
QS FU
KM
FR
KM-
A' B' C'
电机
xyz
KM -Y
KM-Y KM- KT
KM-
KM
主电路接通电源
SB2
延时
KT
KM- KT
KM-Y
电气及电机二次控制回路基础
KMF
KMF KMR
FU
KMF
FR
M 3~
KMR
KMR
电器互锁
机械互锁（复合按钮）双保险
电器互锁（互锁触头）
电气及电机二次控制回路基础
A BC
2.3 行程控制
QS FU KMF
B
A
KMR
FR
M 3~
逆程
正程
行程控制实质为电机的正反转控制，只是在行程电气及电机二次控的制回终路基端础要加限位开关。
KM-
KM- Y Y 转换完成
定时控制例二：顺序控制
控制要求： 1. M1 起动后，M2才能起动 2. M2 可单独停
＃2 电机 M2
＃1 电机 M1
电气及电机二次控制回路基础
顺序控制电路（1）：两电机只保证起动的先后顺序，
没有延时要求。
A BC
A BC
FR1
SB1
SB2
KM1
FU
FU
KM1 FR1
M
只要接两相就可以了。
3~
