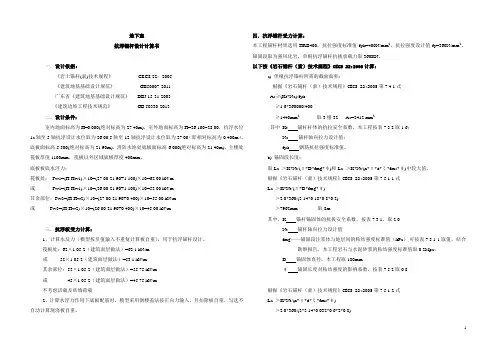

抗浮锚杆设计计算书

二、计算书

1、设计要求

本工程水池底板抗浮力的要求为：

表1

2、抗浮锚杆抗拔力设计值

根据技术要求，本工程单根锚杆的抗拔力标准值为87.5kN ，设计锚杆间距2.7x2.7m. 3、杆体截面及锚固体截面积计算

锚杆钢筋的截面面积按下式确定：

yk

t

t

s f N K A ⨯= （7.4.1） 上面式中：K t — 锚杆的杆体抗拉安全系数，取2；

N t —— 锚杆的轴向拉力设计值，取113.8KN.

f yk —— 钢筋抗拉强度标准值，采用HRB400钢筋，抗拉强度标准值为0.4kN/mm 2。

根据计算得：As=569mm 2

所以孔内应设置二根Φ20的HRB400钢筋. 4、锚固段长度计算.

根据《岩土锚杆(索)技术规程》(CECS22-2005)，锚杆锚固段长度由下两式中较大值确定：

ψ

πmg t

a Df N K L ⨯> (7.5.1-1)

ψ

ξπms t

a f d n N K L ⨯>

(7.5.1-2)

上面式中：L a —— 锚杆锚固段的长度（m ）；

K —— 锚杆锚固体的抗拔安全系数，取2.2；

N t —— 锚杆的轴向拉力设计值(kN)； D —— 锚固体的钻孔直径，按0.12m d —— 钢筋的直径（m ）；

f m

g ——锚固体与地层间的粘结强度标准值，2#地块按勘察报告中第59号钻孔取

锚杆周围地层加权平均值130kPa 。3#地块按勘察报告中第51号钻孔取锚杆周围地层加权平均值100kPa ，4#地块按勘察报告中第172号钻孔取锚杆周围地层加权平均值104kPa 。

f ms ——锚固体与钢筋间的粘结强度标准值，取2000kPa ；

ξ ——界面粘结强度降低系数，取0.6；

ψ —— 锚固长度对粘结强度的影响系数，2#地块取1.4；3#、4#地块取1.15

n —— 钢筋根数

由计算公式算得2#地块：L a 〉3.72m ，设计按照锚固段长度为5.10m 。 由计算公式算得3#地块：L a 〉7.18m ，设计按照锚固段长度为8.00m 。

由计算公式算得4#地块：L a 〉6.92m ，施工设计按照锚固段长度为8.00m 设计。 5、锚杆锚入基础的长度

根据规范要求，钢筋须插入基础内不少于35d ，本工程2#地块，采用Φ22螺纹钢筋，长度为35*22=770mm ，设计时取800mm 。本工程3#、4#地块采用Φ25螺纹钢筋，长度为35*25=875mm ，设计时取900mm 。 6、锚杆间距

本工程基础为筏板基础，考虑结构受力特点，本着减小底板弯曲应力的原则，本工程采用小吨位的锚杆。杭浮锚杆在整个底板上小间距均匀布置，局部地方（独立柱基位置）适当调整。该布置可降低底板的加筋费用，又可以减小因个别锚杆失效而造成的局部破坏。锚杆大体成正方形布置，根据地下室抗浮区域、抗浮力要求的不同，锚杆间距为：

锚杆间距一览表 表6

7、设计实物工程量

根据计算，本工程抗浮锚杆设计实物工程量为：2号地块设置锚杆1107根，单根锚杆长度5.1m ，3#地块设置锚杆1927根，单根锚杆长度8m ，4#地块设置锚杆2707根，单根锚杆长度8m ，总计锚杆进尺43181.1m(含防水0.1m/根)。 8、锚固体强度及水泥浆配比

为增大锚固体的强度，锚固体采用豆石与砂浆结合体，填筑的豆石强度应无风化现象，

其粒径应为

5～20mm ，也可采用当地区未风化的卵石进行加工。锚杆注浆采用纯水泥浆，灰水比 = 1:0.45。

9、锚杆的防腐与防水

9.1 锚杆杆体钢筋在垫层上下各300mm范围内涂抹环氧树脂2遍，减少锚杆锈蚀。

9.2 锚杆入孔之前应经除锈处理，由于锚杆直接由水泥砂浆密封防腐，因此钢杆必须使用定位器居中，使水泥砂浆保护层厚度不小于20mm。

9.3 在抗浮锚杆注浆后，施工混凝土垫层时预留凹槽；待混凝土垫层施工完成后，将改性沥青热熔后浇入凹槽内，（见抗浮锚杆剖面图示）；改性沥青冷却后，再铺贴大面积改性沥青防水卷材；在锚筋与卷材处用改性沥青热熔封口，并沿锚筋上涂抹50 mm。锚筋在封口沥青顶处设置止水环，堵住水顺钢筋进入底板的通道，防水卷材上为厚50mm强度 C20混凝土保护层。

9.4 防水油膏填充一定要饱满，防水附加层、防水卷材铺贴时加强施工管理，并注意尽量避免在锚杆部位进行卷材搭接，水泥砂浆保护层厚度不小于20mm，基础底板钢筋绑扎完毕后，将露出的锚杆钢筋部位混凝土同时浇筑，尤其加强锚杆部位混凝土振捣工作。

三结论与建议

1、结论

①抗浮锚杆配筋2#地块采用2根Φ22的HRB400钢筋；3#、4#地块采用3根Φ25的HRB400钢筋。

②抗浮锚杆锚固段长度为：2#地块5.1m， 3#、4#地块8.00m，锚杆锚入基础长度2#地块为0.8m，3#、4#地块为0.9m；

③抗浮锚杆间距详见表6；

④压浆管采用DN15铁管。

⑤锚杆钢筋接长时，应按《岩土锚杆（索）技术规程》（CECS 22:2005）第8.3.2条执行。

⑥锚杆钢杆必须使用定位器居中，使水泥砂浆保护层厚度不小于20mm。

⑦锚杆与底板连接部位是地下室防水的薄弱环节，为保证防水效果，防水施工应由专业防水施工队伍完成。

2、建议

①正式施工前应进行抗拨试验，根据试验结果调整设计。

②施工过程中严格按照施工图进行施工作业；

③施工过程中注意地质条件的变化，采用信息动态法设计施工。

④未尽事宜按《岩土锚杆（索）技术规程》（CECS 22:2005）执行。
