multisim 仿真教程 555定时电路
模电实验-用Multisim采用555计时芯片设计方波产生电路
比较器：由两个结构相同的集成运放 A1、A2 构成。
A1 用来比较参考电压 UR1 和高电平触发端电压 UTH： 当 UTH>UR1,集成运放 A1 输出 Uo1=0;当 UTH<UR1,集成运放 A1 输出 Uo1=1。 A2 用来比较参考电压 UR2 和低电平触发端电压 UTR ： 当 UTR>UR2,集成运放 A2 输出 Uo2=1;当 UTR<UR2,集成运放 A2 输出 Uo2=0。
如上图所示，假设电容初始电压为零，则 UTH=UTR=0<UDD/3,接通电 UO1=1， 源， 电容两端电压不能突变， 通过集成运放 A1 和 A2 比较得， UO2=0,根据与非门交叉耦合真值表，Q=1，放电管截止，放电通路被 截断，电源通过 R1 和 R2 向电容充电，当 UC≧2UDD/3，时通过通过 集成运放 A1 和 A2 比较得，UO1=0，UO2=1,根据与非门交叉耦合真 值表，Q=0，放电管导通，放电通路接通，电容通过 R2 和 D 端三极 管放电， 其两端电压不增反降。 降到 UC≦UDD/3 时， 又开始往复循环， 形成方波。 下面我们来讨论占空比问题 电容充电时得时间常数τ1=(R1+R2)C,电容放电时得时间常数τ 2=R2C 所产生的方波周期 T=t1+t2 t1 正比于τ1，t2 正比于τ2 根据占空比得定义得 q
触发器：两个交叉耦的与非门
R 端低电平有效，输出 Q 为 0；S 端低电平有效，输出 Q 为 1；R、S 同为高电平时，保持原来状态，具有记忆功能。 开关及输出： 放电开关由一个晶体三极管组成，称其为放电管，其基极受基本 RS 触发器。输出端 Q 控制。当 Q =0 时，放电管导通，放电端 D 通 过导通的三极管为外电路提供放电的通路；当 Q =1，放电管截止， 放电通路被截断。 555 电路原理分析：

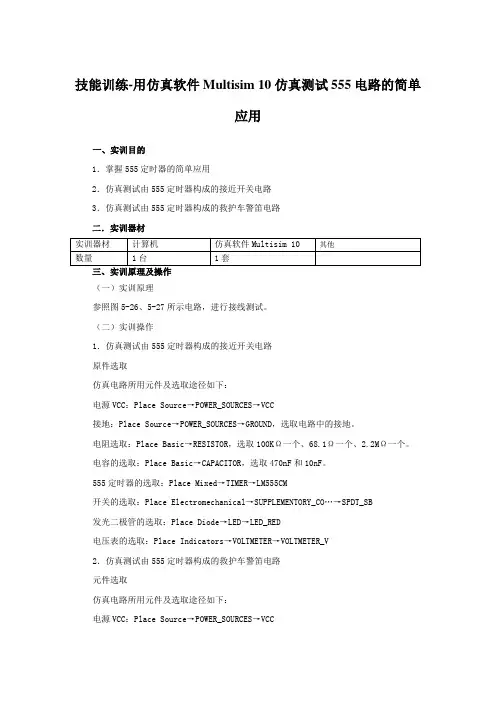

技能训练-用仿真软件Multisim 10仿真测试555电路的简单应用
技能训练-用仿真软件Multisim 10仿真测试555电路的简单应用一、实训目的1．掌握555定时器的简单应用2．仿真测试由555定时器构成的接近开关电路3．仿真测试由555定时器构成的救护车警笛电路二．实训器材三、实训原理及操作（一）实训原理参照图5-26、5-27所示电路，进行接线测试。
（二）实训操作1．仿真测试由555定时器构成的接近开关电路原件选取仿真电路所用元件及选取途径如下：电源VCC：Place Source→POWER_SOURCES→VCC接地：Place Source→POWER_SOURCES→GROUND，选取电路中的接地。
电阻选取：Place Basic→RESISTOR，选取100KΩ一个、68.1Ω一个、2.2MΩ一个。
电容的选取：Place Basic→CAPACITOR，选取470nF和10nF。
555定时器的选取：Place Mixed→TIMER→LM555CM开关的选取：Place Electromechanical→SUPPLEMENTORY_CO…→SPDT_SB发光二极管的选取：Place Diode→LED→LED_RED电压表的选取：Place Indicators→VOLTMETER→VOLTMETER_V2．仿真测试由555定时器构成的救护车警笛电路元件选取仿真电路所用元件及选取途径如下：电源VCC：Place Source→POWER_SOURCES→VCC接地：Place Source→POWER_SOURCES→GROUND，选取电路中的接地。
电阻选取：Place Basic→RESISTOR，选取100KΩ、5.1 KΩ。
电容的选取：Place Basic→CAPACITOR，选取10nF。
电解电容的选取：Place Basic→CAP_ELECTROLIT→100μF。
555定时器的选取：Place Mixed→TIMER→LM555CN电压表的选取：Place Indicators→VOLTMETER→VOLTMETER_V蜂鸣器的选取：Place Indicators→BUZZER→SONALERT,如图5-29所示。
技能训练-用仿真软件Multisim 10仿真测试555电路的逻辑功能
技能训练-用仿真软件Multisim 10仿真测试555电路的逻辑功能一、实训目的1．掌握555定时电路的连接方法2．掌握555定时电路单稳态工作方式的仿真测试方法3．掌握555定时电路无稳态工作方式的仿真测试方法二．实训器材（一）实训原理参照表5-1所示的555定时电路的功能表，了解其各个管脚的作用，然后进行接线测试。
（二）实训操作1．555定时电路单稳态工作方式的仿真测试（1）元件选取仿真电路所用元件及选取途径如下：电源VCC：Place Source→POWER_SOURCES→VCC接地：Place Source→POWER_SOURCES→GROUND，选取电路中的接地。
信号源V1的选取：Place Source→SIGNAL_VOLTAGE_SO...→AC_VOLTAGE即可，需要注意，默认的电压为1V，需要设置电压为2.5V。
电阻选取：Place Basic→RESISTOR，选取1KΩ和10Ω电容的选取：Place Basic→CAPACITOR，选取0.1μF和0.01mF555定时器的选取：Place Mixed→TIMER→LM555CM，如图5-21所示。
四通道示波器XSC1：从虚拟仪器栏中选取。
图5-21 555定时器的选取（2）电路组成若以555定时器的TRI端作为触发信号的输入端；电阻R1、R2和C1组成充放电电路，电压源Vcc经电阻R1、R2给电容C1充电，电容C1经R2、内部的放电管对地放电，这样就构成了单稳态触发器。
仿真电路如图5-22所示。
图中，从Multisim 10中调出的555定时器LM555CM上标注的含义为:VCC:电源端；GND：接地端；RST：复位端；DIS：放电端；THR：高电平触发端；TRI：低电平触发端；CON：控制电压端；OUT：输出端图5-22 由555定时器构成的单稳态触发器（3）仿真分析打开仿真开关，进行仿真测试。
电路的输入信号采用正弦信号，输入输出波形用4通道示波器XSC1检测。
(完整word版)555定时器应用电路的设计与调试
项目十二 555定时器应用电路的设计与调试班 级 实验时间成 绩姓 名 学 号 指导老师一、实践目标1．能分析说明555定时器的内部结构、引脚功能；2．能按照要求选用555定时器及其它元器件组成多谐振荡器、施密特触发器、单稳态触发器；并能熟练测量、调整555定时器应用电路参数，分析和排除常见故障。
3．爱护工具、器材、整理、清洁、习惯与素养 二、实践设备与材料 1． 工具 2． 器材 3． 仪器仪表 三、实践过程1.555定时器应用电路仿真利用Multisim 软件完成下列电路的仿真，要求如下，结果填入表12－1中。
（1）波形产生电路：利用555定时器及一些辅助元件设计电路，产生频率为100KHz 、占空比可调的脉冲信号。
（2）波形变换电路：利用555定时器设计一波形整形器或变换器完成正弦波或三角波至方波的变换。
表12-3 脉冲信号源电路记录问题答案及理由波形产生电路仿真电路仿真结果输出波形：周期：T=(R1+2R3+2R P)C2\1.43 频率：最大占空比：t w1=T k\T 最小占空比：t w2=t\T波形变换电路仿真电路仿真结果输入波形：输出波形：周期：T=(R1+2R3+2R P)C2\1.43 频率：自我评价小组评价教师评价2.单稳态电路仿真与测试图12-3 555 定时器构成单稳态触发器如果用图12-3所示单稳态电路输出定时时间为1 s 的正脉冲，R = 27 kΩ，试确定定时元件C 的取值，并选择合适的电容。
若定时时间改为5 s 的正脉冲，C = 30uF，试确定定时元件R 的取值。
并通过仿真进行验证。
结果记录在表12-2中。
表12-2 单稳态电路仿真与测试电阻电容仿真波形及脉冲时间时间为1 s 的正脉冲R = 10 kΩC=0.1μF时间为5 s 的正脉冲R =51KΩC=0.1uF自我评价小组评价教师评价3.1kHZ的脉冲信号源电路的设计与制作理解图12-4所示电路，使用555电路为某TTL电路设计一个1kHZ的脉冲信号源。
矩形波发生电路multisim仿真
矩形波发生电路multisim仿真矩形波发生电路是一种常见的电子电路，可以用于模拟数字信号和脉冲信号。
Multisim是一款功能强大的电路仿真软件，可以帮助工程师在计算机上快速建立电路模型并进行仿真。
本文将介绍矩形波发生电路的基本原理，并使用Multisim进行仿真。
一、原理介绍矩形波发生电路主要由555定时器、电容和电阻组成。
555定时器是一种常用的集成电路，内部包含比较器、RS触发器和电压比较器等功能。
通过控制电压比较器的阀值电压和放电电阻的值，可以实现输出端的矩形波形。
二、电路设计1. 使用Multisim打开软件，选择新建一个电路图。
2. 在工具栏中选择元器件并依次添加555定时器、电容和电阻。
3. 连接电路，将电容连接到555定时器的引脚2和引脚6之间，电阻连接到引脚7和引脚6之间。
4. 设置电阻和电容的具体数值，可以根据需要调整。
5. 连接电路的输入端和输出端。
三、仿真流程1. 在Multisim中选择仿真按钮，打开仿真设置窗口。
2. 设置仿真时间为一定的周期，如10ms。
3. 调整电容和电阻的数值，观察矩形波形的变化。
4. 运行仿真，观察输出端的波形。
四、仿真结果通过对矩形波发生电路的仿真，我们可以观察到输出端的波形。
当电容和电阻的数值合适时，输出端的波形呈现出矩形的特点，即上升时间和下降时间较短，保持时间较长。
这样的矩形波形可以用于数字信号传输、脉冲信号测量等应用场景。
五、仿真分析通过对仿真结果的分析，我们可以得出一些结论。
首先，电容和电阻的数值直接影响矩形波形的特性，存在一个最佳数值使得波形最为稳定。
其次，通过调整电容和电阻的数值可以改变矩形波的频率和占空比，从而适应不同的应用需求。
最后，矩形波的输出电平和幅度与电源电压和电阻数值有关，需要根据具体情况进行调整。
六、结论通过Multisim的仿真，我们可以快速验证矩形波发生电路的性能和特性。
这对于电子工程师来说是一个非常有用的工具，可以在设计和调试过程中节省时间和成本。
模电实验-用Multisim采用555计时芯片设计方波产生电路
电路原理分析 555 芯片内部电路图和引脚图
各引脚介绍： 1 脚 GND：地； 2 脚 TR：低电平触发端； 4 脚 R：复位端； 5 脚 CV：控制电压端 7 脚 DIS OUT：输出端 6 脚 TH：高电平触发端
在分析 555 电路之前，对芯片内部的两个比较器、触发器、开关以及输出做出说 明：
t1 R1 R 2 T R1 2 R 2
老师要求得占空比为 50％，实际上要使 R1=0，调至零后，Multisim 仿真并无图像，只能使 R1 无限接近于零，故取 1%倍 R1，其占空比接 近 50%。
触发器：两个交叉耦的与非门
R 端低电平有效，输出 Q 为 0；S 端低电平有效，输出 Q 为 1；R、S 同为高电平时，保持原来状态，具有记忆功能。 开关及输出： 放电开关由一个晶体三极管组成，称其为放电管，其基极受基本 RS 触发器。输出端 Q 控制。当 Q =0 时，放电管导通，放电端 D 通 过导通的三极管为外电路提供放电的通路；当 Q =1，放电管截止， 放电通路被截断。 555 电路原理分析：
如上图所示，假设电容初始电压为零，则 UTH=UTR=0<UDD/3,接通电 UO1=1， 源， 电容两端电压不能突变， 通过集成运放 A1 和 A2 比较得， UO2=0,根据与非门交叉耦合真值表，Q=1，放电管截止，放电通路被 截断，电源通过 R1 和 R2 向电容充电，当 UC≧2UDD/3，时通过通过 集成运放 A1 和 A2 比较得，UO1=0，UO2=1,根据与非门交叉耦合真 值表，Q=0，放电管导通，放电通路接通，电容通过 R2 和 D 端三极 管放电， 其两端电压不增反降。 降到 UC≦UDD/3 时， 又开始往复循环， 形成方波。 下面我们来讨论占空比问题 电容充电时得时间常数τ1=(R1+R2)C,电容放电时得时间常数τ 2=R2C 所产生的方波周期 T=t1+t2 t1 正比于τ1，t2 正比于τ2 根据占空比得定义得 q
multisim12.0制作倒计时器教程
multisim12.0制作倒计时器教程
制作倒计时器的教程如下：
1. 打开Multisim 1
2.0软件，点击"新建"创建新的电路设计。
2. 在工具栏中选择所需的元件，如555定时器芯片、LED灯、电阻和电容等。
3. 将555定时器芯片放置在工作区中心，连接相应的引脚。
使用电线连接555芯片的引脚2（trigger触发器）和引脚6（threshold阈值）。
4. 连接电阻和电容器。
将一个电阻连接到555芯片的引脚7（discharge放电）和引脚8（VCC 电源），将另一个电阻连接到引脚6（threshold阈值）和引脚2（trigger触发器）之间。
将电容器的负极连接到555芯片的引脚6（threshold阈值），正极连接到引脚7（discharge放电）。
5. 将LED灯连接到555芯片的引脚3（out输出）和引脚1（ground地）之间，LED灯的正极连接到引脚3（out输出），负极连接到引脚1（ground地）。
6. 设置电路的工作参数。
调整电阻和电容的数值，以确定倒计时的时间长度。
可以根据需要进行调整。
7. 点击"仿真"按钮，选择"运行稳定状态"进行仿真。
8. 仿真过程中，LED灯会在倒计时结束时闪烁。
9. 完成倒计时器的制作。
这是一种基本的倒计时器电路制作方法，你可以根据具体的需求进行调整和扩展。
在实际应用中，你可能需要添加按钮和显示器等元件来实现更多功能。
请注意，电路制作过程中，请确保按照安全操作规范进行操作，避免触电等危险。
555定时器（1）单稳态触发器电路及Multisim实例仿真
当电容 C1 上电压超过 3.3V 时，则比较器 CMP1 输出为低电平 L，由于 R=L，S=H，触发 器因处于置位状态而输出高电平 H，一方面经反相器 NOT 输出低电平 L，如下图所示：
7
All rights reserved, NO Spreading without Authorization
2
All rights reserved, NO Spreading without Authorization
Author: Jackie Long
仿真输出脉冲宽度约为 11.0347ms，与理论值非常接近。为了更进一步分析电路的工作 原理，我们用四通道示波器来跟踪如下图所示的三个信号波形：
其波形如下图所示：
Author: Jackie Long
555 定时器电路详解
555 定时器（Timer）因内部有 3 个 5K 欧姆分压电阻而得名，是一种多用途的模数混合 集成电路，它能方便地组成施密特触发器、单稳态触发器与多谐振荡器，而且成本低，性能 可靠 ，在各种领域获得了广泛的应用。
其原理框图如下图所示：
其中，第 2 脚 TRIG（Trigger）为外部低电平信号触发端，第 5 脚为 CONT（Control）为 电压控制端，可通过外接电压来改变内部两个比较器的基准电压，不使用时应将该引脚串入 0.01u 电容接地以防止干扰。第 6 脚 THRES（Threshold）为高电平触发端，第 7 脚 DISCH （Discharge）为放电端，与内部放电三极管的集电极相连，用做定时器时电容的放电。
555 定时器最基本的功能就是定时，实质为一个单稳态触发器，即外加信号一旦到来后， 单稳态触发器可以产生时间可控制的脉冲宽度，这个脉冲的宽度就是我们需要的定时时间。 为更方便地描述 555 定时器的原理，我们首先用下图所示电路来仿真一下单稳态触发器电路：
(Multisim数电仿真)555电路应用
实验9 555定时器应用电路设计学号: 姓名：专业：一、实验目的:1．了解555定时器的工作原理.2．学会分析555电路所构成的几种应用电路工作原理.3．熟悉掌握ＥＤＡ软件工具Ｍｕｌｔｉｓｉｍ的设计仿真测试应用。
二、实验设备及材料:仿真计算机及软件Multisim。
附：集成电路555管脚排列图三、实验原理：555电路是一种常见的集模拟与数字功能于一体的集成电路。
只要适当配接少量的元件，即可构成时基振荡、单稳触发等脉冲产生和变换的电路，其内部原理图如图1所示,其中(1)脚接地，(2)脚触发输入，（3）脚输出，(4)脚复位，（5)脚控制电压,(6)脚阈值输入，（7）脚放电端,（8)脚电源。
图1555集成电路功能如表1所示。
表1：注:1。
（5）脚通过小电容接地。
2。
＊栏对CMOS 555电路略有不同。
图2是555振荡电路，从理论上我们可以得出：振荡周期： C R R T ⋅+=)2(7.021。
.。
..。
....。
.。
....。
..。
.。
……..。
..1 高电平宽度： C R R t W ⋅+=)(7.021 。
...。
.。
.。
..。
..。
..。
…….。
..。
2占空比: q =21212R R R R ++。
.。
....。
....。
....。
.。
.。
.....。
...。
...…..。
.。
3图3为555单稳触发电路，我们可以得出(3)脚输出高电平宽度为： RC t W 1.1=.。
.。
...。
..。
.。
.......。
.。
.。
.。
...。
..。
.。
.。
.....。
..4四、计算机仿真实验内容及步骤、结果：1。
时基振荡发生器：（1). 单击电子仿真软件Multisim基本界面左侧左列真实元件工具条“Mixed”按钮,如图4所示，从弹出的对话框“Family"栏中选“TIMER”，再在“Component”栏中选“LM555CM"，如图5所示,点击对话框右上角“OK" 按钮将555电路调出放置在电子平台上。
Multisim14.0软件使用指南(以555定时器为例)
Multisim软件使用步骤新建设计电路图属性设置绘制导线仿真放置元件54321Multisim软件窗口界面认识菜单栏标题栏仪表工具栏标准工具栏设计工具箱元件工具栏仿真工具栏主工具栏电路编辑区视图工具栏探针工具栏电子表格视图状态栏鼠标左键双击Multisim软件图标后，弹出软件界面，然后鼠标左键单击“文件”选择子菜单“设计”弹出软件界面，然后鼠标左键单击“文件”选择子菜单“保存”。
弹出窗口，如下图，选择计算机中的位置，本例中路径F:\software\multisim work，然后在下方文件名的位置处输入文件名“555timer1.ms14”后，鼠标左键选择“保存”。
观察设计工具箱位置处，文件名已经变更，如下图，完成文件保存。
鼠标右键单击电路编辑区（中间白色区域），选择弹出菜单中的属性，或者键盘输入“Ctrl+M”。
将电路图属性对话框中“元器件”标签的“印迹管脚名称（F）”左侧的复选按钮选中打“ ”，然后将“网络名称”标签的“全部显示”左侧单选按钮选中，如下图所示，最后“确定”，完成设置。
框系列中选择“LED”，然后在右侧元器件中选择“LED_green”，然后点击“确定”。
在“电路编辑区”合适位置鼠标左键单击，即可放置“LED”，按照此步骤，依次放置6盏LED灯。
然后弹出的“选择一个元器件”对话框，选择“组”中下拉列表，将“Diodes”变更为“Basic”，“系列”内选择“RESISTOR”（电阻），“元器件”内选择“510”，最后鼠标左键“确认”，如下图。
在“电路编辑区”合适位置鼠标左键单击，即可放置“RESISTOR”，按照此步骤，依次放置6个电阻。
然后弹出的“选择一个元器件”对话框，选择“组”中下拉列表，将“Basic”变更为“TTL”，“系列”内选择“74LS”，“元器件”内选择“74LS11N”,N表示“DIP”封装，最后“确认”，如下图。
“确定”后会弹出如下图（红色框）的对话框，A、B、C可以任选，对仿真没有影响。
3.4.4 555定时器组成的应用电路_实例讲解Multisim 10电路仿真_[共4页]
![3.4.4 555定时器组成的应用电路_实例讲解Multisim 10电路仿真_[共4页]](https://img.taocdn.com/s3/m/08755abf7e21af45b207a80f.png)
3.4.3.4 仿真分析总结
555电路要求R 1与R 2均应大于或等于1k
Ω，但R 1+R 2应小于或等于3.3M Ω件的稳定性决定了多谐振荡器的稳定性。
555振荡频率和具有较强的功率输出能力，因此这种形式的多谐振荡器应用很广。
图3-109 多谐振荡器的波形
3.4.4 555定时器组成的应用电路
由于555定时器功能强大，使用时外接电路简单，实际应用中有很多包含
应用电路，本节仅举几个简单的应用实例，介绍555过这些实例举一反三，再多查些555接近开关的设计。
接近开关电路如图3-110所示，接近开关以555发端2脚（TRI ）通过大电阻R1接VCC 极时，由于感应信号，555被触发，输出一个单稳态脉冲（如图3-109C1用于抗干扰滤波。
该电路可用于电器、玩具或报警电路中。
代替。
输出端接一个发光二极管作为输出电压的指示。
555定时器双闪灯电路仿真与分析
555定时器双闪灯电路仿真与分析上篇文章，我们介绍了《多谐振荡器双闪灯电路仿真与分析》，通过测试电路中关键点的电压和波形，帮助我们分析了多谐振荡器的工作原理，掌握了用示波器测试电路波形的方法，本文将采用电路仿真软件Multisim 11.0进行555定时器双闪灯电路的仿真与分析，重点掌握555定时器的内部结构及逻辑功能和555组成的多谐振荡器的工作原理，期望能对大家学习电工电子技术有举一反三的引导作用。
一、555定时器的逻辑功能555定时器是一种模拟电路和数字电路相结合的中规模集成电路，使用灵活，逻辑功能强，内部的比较器灵敏度较高,而且采用差分电路形式,用其构成的多谐振荡器的振荡频率受电源电压和温度的影响很小,可以很方便的组成各种自己所需的电路。
1、555定时器的引脚图它的各个引脚功能如下：1脚：外接电源负端VSS或接地，一般情况下接地。
2脚：低触发端TL，该脚电压小于1/3 VCC时有效。
3脚：输出端OUT。
4脚：直接清零端RST。
当此端接低电平时，则时基电路不工作，此时不论TL、TH处于何电平，时基电路输出为“0”，该端正常工作时应接高电平。
5脚：CO为控制电压端。
若此脚外接电压，则可改变内部两个比较器的基准电压，当该脚不用时，应将该脚串入一只0.01μF（103）瓷片电容接地，以防引入高频干扰。
6脚：高触发端TH，该脚电压大于2/3 VCC时有效。
7脚：放电端。
该端与放电管T的集电极相连，用做定时器时电容的放电引脚。
8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 -16V，CMOS型时基电路VCC的范围为3-18V，一般用5V。
2、555定时器的内部结构它内部包括两个电压比较器，三个5K等值串联电阻，一个 RS 触发器(由G1和G2构成)，一个放电三极管T 及功率输出级。
它提供两个基准电压VR2(1/3 VCC) 和VR1(2/3 VCC)，如下图所示。
555 定时器的功能主要由两个比较器决定。
电子技术实验与Multisim14仿真课件：555时基电路应用
实验4.8 555时基电路应用
三、实验原理
图4-71 555构成的施密特触发器 图4-72 波形变换图
图4-73 电压传输特性
实验4.8 555时基电路应用
四、计算机仿真实验内容
R1
D1
R2
5.1kΩ 1N4148 1kΩ
C1 0.01µF
V1 5kHz 5V
C 0.1µF
VCC 5V
8
U1
VCC
电阻10K、电阻100K、电容 0.01uF×2
实验4.8 555时基电路应用
三、实验原理
表4-44 555定时器的功能表
输入
输出
RST
THR
TRI
OUT
T状态
0
×
×
低
导通
1
>(2/3)VCC >(1/3)VCC
低
1
<(2/3)VCC >(1/3)VCC
不变
1
<(2/3)VCC <(1/3)VCC
高
1
>(2/3)VCC <(1/3)VCC
高
导通 不变 截止 截止
图4-68 555定时器内部框图及管脚图
实验4.8 555时基电路应用
三、实验原理
图4-69 555构成的单稳态触发器 Tw＝1.1RC
实验4.8 555时基电路应用
三、实验原理
图4-70 555构成的多谐振荡器电路图及波形图 T=Tw1+Tw2， Tw1=0.7（R1+R2）C， Tw2=0.7R2C
4 RST
OUT 3
7 DIS
6 THR
2 TRI
5 CON
(Multisim数电仿真)555电路应用
实验9 555定时器应用电路设计学号：姓名：专业：一、实验目的：1．了解555定时器的工作原理。
2．学会分析555电路所构成的几种应用电路工作原理。
3．熟悉掌握ＥＤＡ软件工具Ｍｕｌｔｉｓｉｍ的设计仿真测试应用。
二、实验设备及材料：仿真计算机及软件Multisim。
附：集成电路555管脚排列图三、实验原理：555电路是一种常见的集模拟与数字功能于一体的集成电路。
只要适当配接少量的元件，即可构成时基振荡、单稳触发等脉冲产生和变换的电路，其内部原理图如图1所示，其中(1)脚接地，(2)脚触发输入，(3)脚输出，(4)脚复位，(5)脚控制电压，(6)脚阈值输入，(7)脚放电端，(8)脚电源。
图1555集成电路功能如表1所示。
表1：注：1.(5)脚通过小电容接地。
2.*栏对CMOS 555电路略有不同。
图2是555振荡电路，从理论上我们可以得出：振荡周期： C R R T ⋅+=)2(7.021 (1)高电平宽度： C R R t W ⋅+=)(7.021 ..........................…….....2 占空比： q =21212R R R R ++ (3)图3为555单稳触发电路，我们可以得出(3)脚输出高电平宽度为： RC t W 1.1= (4)四、计算机仿真实验内容及步骤、结果：1. 时基振荡发生器：(1). 单击电子仿真软件Multisim基本界面左侧左列真实元件工具条“Mixed”按钮，如图4所示，从弹出的对话框“Family”栏中选“TIMER”，再在“Component”栏中选“LM555CM”，如图5所示，点击对话框右上角“OK”按钮将555电路调出放置在电子平台上。
图4图5(2). 从电子仿真软件Multisim基本界面左侧左列真实元件工具条中调出其它元件，并从基本界面左侧右侧调出虚拟双踪示波器，按图6在电子平台上建立仿真实验电路。
图6(3). 打开仿真开关，双击示波器图标，观察屏幕上的波形，示波器面板设置参阅图3.12.7。
基于Multisim的555定时器仿真设计
的多谐振荡器。仿真实验电路图如图 2 所示。选用了虚 拟 的 555 定 时 器， 元 器 件 的 参 数 分 别 是：R1=10 KΩ， R2=30 KΩ，C1=100 nF，C2=10 nF，虚拟示波器的通道 A、B 分别观看输出波形和电容 C1 两端电压波形。多谐振荡器 的工作原理是：刚开始接通 5V 直流电源，该电源通过电 阻 R1、R2 给电容 C1 充电，当电容 C1 两端的电压上升至
【文献标识码】A
【文章编号】1009-5624（2021）06-0239-02
1 引言 随着社会经济的发展，科学技术水平不断提升，对零
部件的加工精度要求越来越高，这就需要我们加强对加工 过程的完善，保证零件加工的精度。随着数控加工技术的 应用，在很大程度上提高了零件的加工精度，但并不能做 到完全无误差，那么如何提高加工精度、提升生产效率， 本文结合数控机床的加工，从以下几个方面进行探讨，从 而保证在加工过程中精度达到规定要求。 2 机床控制方式
（3）闭环控制：该种数控系统机床的移动部件位置 上直接装有直线位置检测装置，将检测到的实际位移反馈 到数控装置中，与输人的原指令位移值进行比较，用比较 后的差值控制移动部件作补充位移，直到差值消除时才停 止，达到精度要求。
Multisim14.0软件使用指南2(以555定时器为例)
Multisim软件使用步骤新建设计电路图属性设置绘制导线仿真放置元件54321Multisim软件窗口界面认识菜单栏标题栏仪表工具栏标准工具栏设计工具箱元件工具栏仿真工具栏主工具栏电路编辑区视图工具栏探针工具栏电子表格视图状态栏鼠标左键双击Multisim软件图标后，弹出软件界面，然后鼠标左键单击“文件”选择子菜单“设计”弹出软件界面，然后鼠标左键单击“文件”选择子菜单“保存”。
弹出窗口，如下图，选择计算机中的位置，本例中路径F:\software\multisim work，然后在下方文件名的位置处输入文件名“555timer1.ms14”后，鼠标左键选择“保存”。
观察设计工具箱位置处，文件名已经变更，如下图，完成文件保存。
鼠标右键单击电路编辑区（中间白色区域），选择弹出菜单中的属性，或者键盘输入“Ctrl+M”。
将电路图属性对话框中“元器件”标签的“印迹管脚名称（F）”左侧的复选按钮选中打“ ”，然后将“网络名称”标签的“全部显示”左侧单选按钮选中，如下图所示，最后“确定”，完成设置。
框系列中选择“LED”，然后在右侧元器件中选择“LED_green”，然后点击“确定”。
在“电路编辑区”合适位置鼠标左键单击，即可放置“LED”，按照此步骤，依次放置6盏LED灯。
然后弹出的“选择一个元器件”对话框，选择“组”中下拉列表，将“Diodes”变更为“Basic”，“系列”内选择“RESISTOR”（电阻），“元器件”内选择“510”，最后鼠标左键“确认”，如下图。
在“电路编辑区”合适位置鼠标左键单击，即可放置“RESISTOR”，按照此步骤，依次放置6个电阻。
然后弹出的“选择一个元器件”对话框，选择“组”中下拉列表，将“Basic”变更为“TTL”，“系列”内选择“74LS”，“元器件”内选择“74LS11N”,N表示“DIP”封装，最后“确认”，如下图。
“确定”后会弹出如下图（红色框）的对话框，A、B、C可以任选，对仿真没有影响。
555定时器多谐波电路Multisim仿真
数字电子技术仿真实验报告实验名称：555定时器学生姓名：刘佳璇学号：20152523指导教师：金丹院系：电气工程学院班级：201502D2017 年11 月29 日555定时器一、实验目的1、学会使用 MULTISIM 软件进行数字电子实验仿真。
2、学习了解555定时器的工作原理。
二、实验内容多谐振荡器三、实验原理555定时器的内部电路图及引脚排列见下图，功能表见下表。
555定时器的功能主要由两个比较器决定。
两个比较器的输出电压控制RS 触发器和放电管的状态。
在电源与地之间加上电压，当5脚悬空时，则电压比较器C1的同相输入端的电压为3/2CC V ，C2的反相输入端的电压为VCC 若触发输入端TR 的电压小于3/CC V ，则比较器C2的输出0，可使RS 触发器置1，使输出端OUT=1。
如果阈值输入端TH 的电压大于3/2CC V ，同时TR 端的电压大于3/CC V ，则C1的输出为0，C2的输出为1，可将RS 触发器置0，使输出为0电平。
多谐振荡器又称为无稳态触发器，它没有稳定的输出状态，只有两个暂稳态。
在电路处于某一暂稳态后，经过一段时间可以自行触发翻转到另一暂稳态。
两个暂稳态自行相互转换而输出一系列矩形波。
多谐振荡器可用作方波发生器。
电路如图。
四、 实验设计与仿真构建仿真电路如图所示，其中Ω=k R 21，Ω=k R 12，F C μ1.0=。
接通V 5电源，用示波器观察c u 和o u 的波形。
波形如下图：仿真结果与实验结果一致。
五、实验小结这次的仿真实验是 555 定时器（多谐振荡器）电路，实验连线较简单，但是原理并不简单，通过实验我更加深刻的理解了555定时器的工作原理。
(Multisim数电仿真)555电路应用教案资料
(M u l t i s i m数电仿真)555电路应用实验9 555定时器应用电路设计学号：姓名：专业：一、实验目的：1．了解555定时器的工作原理。
2．学会分析555电路所构成的几种应用电路工作原理。
3．熟悉掌握ＥＤＡ软件工具Ｍｕｌｔｉｓｉｍ的设计仿真测试应用。
二、实验设备及材料：仿真计算机及软件Multisim。
附：集成电路555管脚排列图三、实验原理：555电路是一种常见的集模拟与数字功能于一体的集成电路。
只要适当配接少量的元件，即可构成时基振荡、单稳触发等脉冲产生和变换的电路，其内部原理图如图1所示，其中(1)脚接地，(2)脚触发输入，(3)脚输出，(4)脚复位，(5)脚控制电压，(6)脚阈值输入，(7)脚放电端，(8)脚电源。
图1555集成电路功能如表1所示。
表1：注：1.(5)脚通过小电容接地。
2.*栏对CMOS 555电路略有不同。
图2是555振荡电路，从理论上我们可以得出：振荡周期： C R R T ⋅+=)2(7.021...........................…….....1 高电平宽度： C R R t W ⋅+=)(7.021 ..........................…….....2 占空比： q =21212R R R R ++ (3)图2 图3图3为555单稳触发电路，我们可以得出(3)脚输出高电平宽度为： RC t W 1.1 (4)四、计算机仿真实验内容及步骤、结果：1. 时基振荡发生器：(1). 单击电子仿真软件Multisim 基本界面左侧左列真实元件工具条“Mixed ”按钮，如图4所示，从弹出的对话框“Family ”栏中选“TIMER ”，再在“Component ”栏中选“LM555CM ”，如图5所示，点击对话框右上角“OK ” 按钮将555电路调出放置在电子平台上。
图4图5(2). 从电子仿真软件Multisim基本界面左侧左列真实元件工具条中调出其它元件，并从基本界面左侧右侧调出虚拟双踪示波器，按图6在电子平台上建立仿真实验电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RST是复位端（4脚），当RST＝0，555输
出低电平。平时RST端开路或接VCC 。
CON是控制电压端（5脚），平时输出
作 2
VCC
3
为比较器A1 的参考电平，当5脚外接一个输入电压，
即改变了比较器的参考电平，从而实现对输出的另
一种控制，在不接外加电压时，通常接一个0.01μf
第7章 集成定时电路
内容提要
集成定时器555电路是一种数字、模拟混合 型的中规模集成电路，是一种能够产生时间延迟 和多种脉冲信号的电路，应用十分广泛。本章介 绍了第7章 集成定时电路555定时电路的基本结
构与工作原理，以及555构成多谐振荡器、模 拟声响电路、大范围可变占空比方波发生器电 路、数字逻辑笔测试电路、接近开关电路和简 单的汽车防盗报警电路与计算机仿真设计方法。
和 1 VCC A1与A2的输出端控制RS触发器状态和 3
放电管开关状态。
当输入信号自6脚输入，即高电平触发输入并
超过参考电平 2 VCC 时 ，触发器复位，555 3
的输出端3脚输出低电平，同时放电开关 管导通；当输入信号自2脚输入并低于13 VCC 时，触发器置位，555的3脚输出高电平，
本章的重点是掌握555电路应用电路的仿真 设计与分析方法。555电路是构成应用电路的 基础，基本电路是555电路构成的振荡器电路， 应用电路多是振荡器电路的变型。
7.1 555定时电路
7.1.1 555定时电路原理
集成时基电路又称为集成定时器或555电路， 是一种数字、模拟混合型的中规模集成电路，应用 十分广泛。它是一种产生时间延迟和多种脉冲信号 的电路，由于内部电压标准使用了三个5K电阻，故 取名555电路。 Nhomakorabea 电容C在
1 VCC 3
和 2 VCC 之间充电和放电，其波
3
形如图7.1.3 所示。输出信号的时间参数是:
T1＝0.7(R1＋R2)C， T2＝0.7R2C T＝T1＋T2
图7.1.2 多谐振荡器电路
图7.1.3
uc 、u0端仿真波形
555电路要求R1 与R2 均应大于或等于
555电路的内部电路结构图如图7.1.1所示。
它含有两个电压比较器，一个基本RS触发器，
一个放电开关管VT，比较器的参考电压由三只
5KΩ的电阻器构成的分压器提供。
图a 内部结构图
图b 引脚排列
图7.1.1 555电路的内部电路结构图
它们分别使高电平比较器A1的同相输入端和低
电平比较器A2的反相输入端的参考电平为 2 VCC 3
时电路，可方便地构成单稳态触发器，多谐振 荡器，施密特触发器等脉冲产生或波形变换电 路。
7.1.2 555构成多谐振荡器
如图7.1.2，由555定时器和外接元 件R1(R1)、R2(R2)、C构成多谐振荡器， 脚2与脚6直接相连。电路没有稳态，仅 存在两个暂稳态，电路亦不需要外加触 发信号，利用电源通过R1、R2向C充电， 以及C通过R1放电，使电路产生振荡。
的电容器到地，起滤波作用，
以消除外来的干扰，以确保参考电平的稳定。 VT为放电管，当VT导通时，将给接于脚7的电 容器提供低阻放电通路。
555定时器主要是与电阻、电容构成充放
电电路，并由两个比较器来检测电容器上的电
压，以确定输出电平的高低和放电开关管的通
断。这就很方便地构成从微秒到数十分钟的延
1KΩ ，但R1＋R2应小于或等于3.3MΩ。外部
元件的稳定性决定了多谐振荡器的稳定性，
555定时器配以少量的元件即可获得较高精度
的振荡频率和具有较强的功率输出能力。因此
这种形式的多谐振荡器应用很广。
其电路类型有双极型和CMOS型两大类， 二 者的结构与工作原理类似。几乎所有的双极型 产品型号最后的三位数码都是555或556；所有 的CMOS产品型号最后四位数码都是7555或7556， 二者的逻辑功能和引脚排列完全相同，易于互 换。
555和7555是单定时器。556和7556 是双定时器。双极型的电源电压VCC＝ +5V～+15V，输出的最大电流可达200mA， CMOS型的电源电压为+3～+18V。
