Multisim数字电路仿真快速上手教程
multisim电子电路仿真教程第二章
图2-2 用户设置的界面
2．放置元件 Multisim已将所有的元件模型分门别类地放置在了元件 工具栏的元件库中。设计者可以在相应的元件库中选择所需 要的元件。 1) 放置电阻 将鼠标指向Basic元件库按钮 时，元件库展开。元件库中 有两个电阻箱，左边一个存放着现实存在的电阻元件，称为 现实电阻箱；右边一个带有墨绿色衬底的电阻箱中存放着一 个可任意设置阻值的虚拟电阻，称为虚拟电阻箱。为了与实 际电路接近，应尽量选用现实电阻箱中的电阻元件。例如， 要选取10 kΩ的电阻，先点击现实电阻箱，出现Component Browser对话框，如图2-3所示。
2.3 子电路的创建与调用
1．创建要成为子电路部分的电路图 要使子电路部分的电路图与其余电路部分相连，其端子 上必须连接输入/输出端符号。如将刚编辑的单管放大电路用 一个子电路代替，在输入端将信号源去掉，连接两个输入端 符号(X1和X2)，在输出端将负载电阻去掉，连接两个输出端 符号(Y1和Y2)。输入/输出端符号的放置，可通过Place菜单 下的Place Input/Output命令来实现，放置后双击可以打开 一个对话框，在其中可修改端口名字。注意：输入/输出端符 号放置的方向，将决定是输入端还是输出端。放置在左边表 示输入端，放置在右边表示输出端。 放置输入/输出端符号的放大电路如图2-19所示。
5．显示电路图中的节点编号 启动 将Show区中Show node names 选项选中，电路图中的节点编 号即在图中显示。 编辑调整好的电路如图2-11所示。
图2-11 创建完成的电路图
2.2 电路的仿真分析
1．调用和连接测试仪表进行仿真分析 (1) 从窗口右边的仪表栏中调出一台示波器，方法与从 元件栏中选取虚拟元件一样。将示波器的A通道接输入信号源， Ｂ通道接输出端，如图2-12所示。
Multisim仿真教程3天全会
二、基本元件库
● 电阻 ● 电容 ● 电解电容 ● 电感 ● 电位器 ● 可变电容 ● 可变电感 ● 开关 ● 变压器 ● 磁芯 ● 连接器 ● 半导体电阻 ● 封装电阻 ● SMT电容 ● SMT电感 ● 虚拟电阻 ● 虚拟电容 ● 上拉电容 ● 虚拟电感 ● 虚拟电位器 ● 虚拟可变电容 ● 虚拟可变电感 ● 继电器 ● 非线性变压器 ● 无芯线圈 ● 插座 ● 半导体电容 ● SMT电阻 ● SMT电解电容
1、接地端
利用Multisim创建电路时必须接“地”
设置分析类型
设置显示状态 设置标号 设置电压幅值
设置故障
2、直流电压源
3、交流电压源
设置最大值
设置有效值
设置频率
设置初相位
4、时钟电压源
实质上是一个频率、占空比及幅度皆可调的方波发生器
5、受控源
1）VCVS
2）VCCS
3）CCVS
4）CCCS
② 时基控制（Time base）
● X轴刻度（s/div）：控制示波屏上的横轴，即X轴刻度 （时间/每格） ● X轴偏移（X position）：控制信号在X轴的偏移位置 ● 显示方式： Y /T ：幅度 / 时间 ，横坐标轴为时间轴，纵坐标轴 为信号幅度 Add：A、B通道幅值相加 B /A ：B电压(纵坐标) / A电压 (横坐标) A /B ：A 电压 / B电压
设置显示窗口 图纸格式
设置窗口图纸的大小
选择窗口图纸的 缩放比例
设置导线的宽度
设置导线的自动 连接方式
选择文件自动保存功能 并设定保存时间间隔
设置存取文件路径 设置数字电路的 仿真方式
选择PCB的接地方式
电源库（Sources） 基本元件库（Basic）
multisim13的使用的具体流程

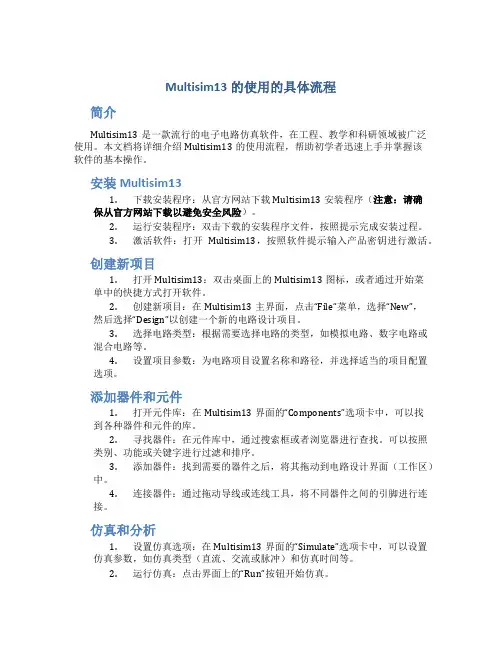

Multisim13的使用的具体流程简介Multisim13是一款流行的电子电路仿真软件，在工程、教学和科研领域被广泛使用。
本文档将详细介绍Multisim13的使用流程，帮助初学者迅速上手并掌握该软件的基本操作。
安装Multisim131.下载安装程序：从官方网站下载Multisim13安装程序（注意：请确保从官方网站下载以避免安全风险）。
2.运行安装程序：双击下载的安装程序文件，按照提示完成安装过程。
3.激活软件：打开Multisim13，按照软件提示输入产品密钥进行激活。
创建新项目1.打开Multisim13：双击桌面上的Multisim13图标，或者通过开始菜单中的快捷方式打开软件。
2.创建新项目：在Multisim13主界面，点击“File”菜单，选择“New”，然后选择“Design”以创建一个新的电路设计项目。
3.选择电路类型：根据需要选择电路的类型，如模拟电路、数字电路或混合电路等。
4.设置项目参数：为电路项目设置名称和路径，并选择适当的项目配置选项。
添加器件和元件1.打开元件库：在Multisim13界面的“Components”选项卡中，可以找到各种器件和元件的库。
2.寻找器件：在元件库中，通过搜索框或者浏览器进行查找。
可以按照类别、功能或关键字进行过滤和排序。
3.添加器件：找到需要的器件之后，将其拖动到电路设计界面（工作区）中。
4.连接器件：通过拖动导线或连线工具，将不同器件之间的引脚进行连接。
仿真和分析1.设置仿真选项：在Multisim13界面的“Simulate”选项卡中，可以设置仿真参数，如仿真类型（直流、交流或脉冲）和仿真时间等。
2.运行仿真：点击界面上的“Run”按钮开始仿真。
3.分析仿真结果：Multisim13可以生成电路的各种参数曲线图，如电压、电流、功率等。
通过选择合适的示波器或测量工具，可以进行各种分析和测量操作。
常见问题与解决方案1.网络连接问题：如果Multisim13无法连接到仿真服务器，可以尝试关闭防火墙或者检查网络设置。
Multisim快速入门

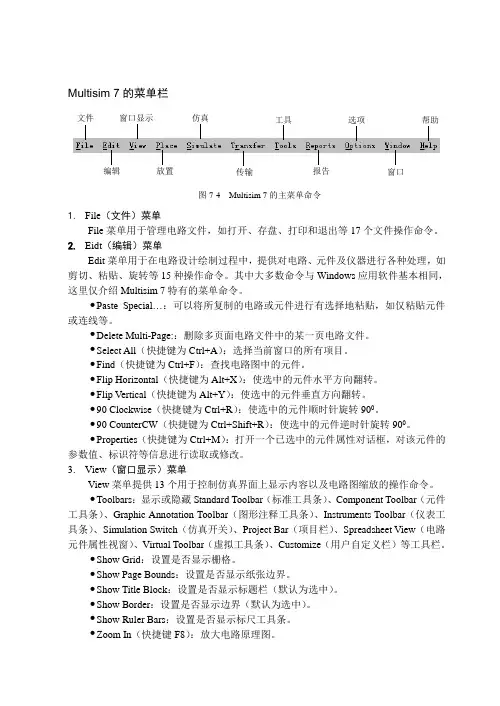

Multisim 7的菜单栏1. File （文件）菜单File 菜单用于管理电路文件，如打开、存盘、打印和退出等17个文件操作命令。
2. Eidt （编辑）菜单Edit 菜单用于在电路设计绘制过程中，提供对电路、元件及仪器进行各种处理，如剪切、粘贴、旋转等15种操作命令。
其中大多数命令与Windows 应用软件基本相同，这里仅介绍Multisim 7特有的菜单命令。
•Paste Special…：可以将所复制的电路或元件进行有选择地粘贴，如仅粘贴元件或连线等。
•Delete Multi-Page:：删除多页面电路文件中的某一页电路文件。
•Select All （快捷键为Ctrl+A ）：选择当前窗口的所有项目。
•Find （快捷键为Ctrl+F ）：查找电路图中的元件。
•Flip Horizontal （快捷键为Alt+X ）：使选中的元件水平方向翻转。
•Flip Vertical （快捷键为Alt+Y ）：使选中的元件垂直方向翻转。
•90 Clockwise （快捷键为Ctrl+R ）：使选中的元件顺时针旋转900。
•90 CounterCW （快捷键为Ctrl+Shift+R ）：使选中的元件逆时针旋转900。
•Properties （快捷键为Ctrl+M ）：打开一个已选中的元件属性对话框，对该元件的参数值、标识符等信息进行读取或修改。
3. View （窗口显示）菜单View 菜单提供13个用于控制仿真界面上显示内容以及电路图缩放的操作命令。
•Toolbars ：显示或隐藏Standard Toolbar （标准工具条）、Component Toolbar （元件工具条）、Graphic Annotation Toolbar （图形注释工具条）、Instruments Toolbar （仪表工具条）、Simulation Switch （仿真开关）、Project Bar （项目栏）、Spreadsheet View （电路元件属性视窗）、Virtual Toolbar （虚拟工具条）、Customize （用户自定义栏）等工具栏。
Multisim仿真-数电
表7.达1 相式转关换虚为拟逻仪器
辑图
最简表达式转换为逻辑图
7.2 逻辑函数的化简及转换
7.2.1 逻辑函数的化简
利用逻辑转换仪（Logic Converter）：化简逻辑函数，得到 最小项表达式或最简表达式。
例：将逻辑函数 Y(A,B,C,D,E)=∑m(2,9,15,19,20,23,24,25,27,28)+d(5,6,16,31) 化简为最简与或表达式。
7.1 相关虚拟仪器
7.1.1 字信号发生器（Word Generator）
用于产生数字信号（最多32位），作为数字
信号源
字信号编 辑区
16 16
低
高
位
位
数据 触发端 准备端
•7.字1信相号关编辑虚区拟：按仪顺器序显示待输出的数字信号，可直接编
辑修改
• Controls选择区域：数字信号输出控制
Multisim电路仿真 快速入门
之数字电子技术
郭东亮 2010.5
内容
========★☆★○ 基础篇 ○★☆★======= 第1章 Multisim电路仿真软件简介 第2章 仿真基础Ⅰ（放置元件-电路图编辑-仿真-报告） 第3章 仿真基础Ⅱ（元器件库、虚拟仪器） 第4章 仿真基础Ⅲ（仿真分析方法）
Se7t：.1设相置数关字虚信号拟类仪型和器数量
Pre-set Patterns: 不改变字信号编辑区的数字信号 载入数字信号文件*.dp 存储数字信号 将字信号编辑区的数字信号清零 数字信号从初始地址至终了地址输出 数字信号从终了地址至初始地址输出 数字信号按右移方式输出 数字信号按左移方式输出
。
单击运行按钮，双击逻辑分析仪，测量 结果如图所示。
Multisim快速入门
Multisim快速⼊门Multisim 7的菜单栏1. File （⽂件）菜单 File 菜单⽤于管理电路⽂件，如打开、存盘、打印和退出等17个⽂件操作命令。
2. Eidt （编辑）菜单Edit 菜单⽤于在电路设计绘制过程中，提供对电路、元件及仪器进⾏各种处理，如剪切、粘贴、旋转等15种操作命令。
其中⼤多数命令与Windows 应⽤软件基本相同，这⾥仅介绍Multisim 7特有的菜单命令。
Paste Special…：可以将所复制的电路或元件进⾏有选择地粘贴，如仅粘贴元件或连线等。
Delete Multi-Page:：删除多页⾯电路⽂件中的某⼀页电路⽂件。
Select All （快捷键为Ctrl+A ）：选择当前窗⼝的所有项⽬。
?Find （快捷键为Ctrl+F ）：查找电路图中的元件。
?Flip Horizontal （快捷键为Alt+X ）：使选中的元件⽔平⽅向翻转。
?Flip V ertical （快捷键为Alt+Y ）：使选中的元件垂直⽅向翻转。
?90 Clockwise （快捷键为Ctrl+R ）：使选中的元件顺时针旋转900。
?90 CounterCW （快捷键为Ctrl+Shift+R ）：使选中的元件逆时针旋转900。
?Properties （快捷键为Ctrl+M ）：打开⼀个已选中的元件属性对话框，对该元件的参数值、标识符等信息进⾏读取或修改。
3. View （窗⼝显⽰）菜单View 菜单提供13个⽤于控制仿真界⾯上显⽰内容以及电路图缩放的操作命令。
?Toolbars ：显⽰或隐藏Standard Toolbar （标准⼯具条）、Component Toolbar （元件⼯具条）、Graphic Annotation Toolbar （图形注释⼯具条）、Instruments Toolbar （仪表⼯具条）、Simulation Switch （仿真开关）、Project Bar （项⽬栏）、Spreadsheet View （电路元件属性视窗）、Virtual Toolbar （虚拟⼯具条）、Customize （⽤户⾃定义栏）等⼯具栏。
Multisim10、11、12、13电路仿真快速入门手册
multisim仿真教程
Multisim是一个非常简单易懂的电路仿真软件，使用它我们可以完成对数字电路，模拟电路等的仿真。
对于初学者来说，Multisim也非常简单易懂，非常容易上手。
因此，今天，我将分享如何使用Multisim进行简单电路实验的经验。
工具/原材料
Multisim软件
电脑
方法/步骤
首先，运行我们的Multisim软件
如何使用Multisim进行简单电路仿真
然后，我们需要从目录中选择原始产品以绘制电路图
如何使用Multisim进行简单电路仿真
组件库的分类是从左到右分别是“电源”，“基本原件”（开关，电阻，电容和电感），二极管，晶体管，模拟电路原件，TTL和CMOS。
您可以根据自己的电路需求选择它们
如何使用Multisim进行简单电路仿真
完成电路图的绘制后，我们可以单击工具栏中的运行按钮以运行仿真
如何使用Multisim进行简单电路仿真
在操作过程中，我们可以单击开关来控制开关的打开和关闭
如何使用Multisim进行简单电路仿真
当我们想完成模拟实验时，我们只需要单击停止按钮
如何使用Multisim进行简单电路仿真
另外，如果您的电路需要通用仪表，示波器和其他测量仪器，则可以从右侧的测量工具栏中选择。
如何使用Multisim进行简单电路仿真
当您要保存仿真电路图时，可以单击文件菜单，然后选择保存项。
如何使用Multisim进行简单电路仿真
九
然后，只需选择要保存的路径，然后单击“确定”按钮。
如何使用Multisim进行简单电路仿真。
MULTISIM电路仿真软件的使用操作教程
MULTISIM电路仿真软件的使用操作教程Multisim是一款功能强大的电路仿真软件，可以帮助用户进行电路设计、分析和仿真。
在本教程中，我们将介绍Multisim的基本使用操作，让您可以快速上手并开始进行电路仿真。
1.创建新电路首先，在打开Multisim软件后，点击“File”菜单，并选择“New”来创建一个新的电路文件。
您可以选择使用自定义的模板或者从已有的电路模板中选择其中一个。
2.添加元件在新建的电路文件中，您可以通过点击“Place”菜单来添加不同种类的元件。
通过选择合适的元件，您可以构建您需要的电路。
您可以添加电源、电阻、电容、电感、晶体管等元件。
3.连接元件在添加完元件后，您需要连接这些元件以构建完整的电路。
通过点击“Connect”工具或者直接拖拽连接线将元件连接起来。
4.设置元件参数5.运行仿真完成电路的搭建后，您可以点击“Run”按钮来开始进行仿真。
Multisim会模拟电路的运行情况，并显示出电路中各元件的电流、电压等参数。
6.分析仿真结果在进行仿真后，您可以查看仿真结果并进行分析。
您可以查看波形图、数据表格等来了解电路的运行情况，以便进行进一步的优化和改进。
7.保存电路文件在完成电路设计后，您可以点击“File”菜单并选择“Save As”来保存电路文件。
您可以选择保存为不同格式的文件，以便将电路文件与他人分享或者备份。
8.导出报告如果您需要将电路设计的结果进行报告或者分享给他人，您可以点击“Tools”菜单并选择“Export”来导出报告或者数据表格。
9.调整仿真设置在进行仿真前，您可以点击“Options”菜单来调整仿真的参数，例如仿真时间、采样率等。
这可以帮助您更好地分析电路的性能。
10.学习资源Multisim提供了大量的学习资源，包括用户手册、视频教程、示例项目等。
您可以通过点击“Help”菜单来访问这些资源，以帮助您更好地使用Multisim进行电路仿真。
通过以上教程，您可以快速上手Multisim软件，并开始进行电路设计和仿真。
Multisim10——电路仿真基本操作
用户仿真界面的设置2.1.1全局参数的设置选项（option）—》Global preferences弹出如下所示：路径（显示Multisim 10在电脑中所有的文件的路径，可按照习惯更改系统默认存储路径）保存：对文件的保存方式进行设置，用户可选择创建安全备份、设置自动保存时间间隔和仿真结果保存。
零件：●符号标准：ANSI美国标准DIN欧洲标准，我国的元器件符号与欧洲的相近。
●数字仿真设置：理想的可实现快速仿真，真实的更加贴近真实不过需要电源和接地端。
常规2.1.2图纸属性设置选项（option）—》sheet preferences 电路PCB（印刷电路板）可见2.2元器件基本操作2.2.1选取元器件（鼠标放在上面不动时有中文解释）2.2.2搜索元器件单击元器件》元器件选择对话框》搜索元器件》单击高级可提供更多的搜索条件2.2.3复制元器件选中要复制的元器件快捷键复制Ctrl+C 张贴Ctrl+V 或者2.2.4元器件的调整2.2.5元器件的删除delete2.3连接线的基本操作2.3.1线路的连接1)元器件与元器件的连接2)元器件与连接线的连接3)连接线交叉连接如下所示，如果没有节点说明两条线没有接到一起4)在已经连接好的连接线上添加元器件2.3.2连接线位置的调整单击导线，将鼠标放置在导线上，光标变成可调整的状态时即可拖动导线2.3.3连接线颜色的调整连接线的默认颜色可以在图纸设置进行修改或者只需改变某一段连接线的颜色，单击连接线在按鼠标右键即可2.3.4节点的操作放置》节点删除：选中节点，鼠标右键删除2.3.5删除导线选中，鼠标右键或者直接delete2.4文本和标题栏2.4.1修改元件标识1．元器件双击所要修改的某个元器件（如下所示），便可以对参数进行设置。
2．节点节点标号自动分配，要修改则双击要更改节点的导线2.4.2添加文本放置》文本2.4.3添加注释放置》注释双击注释图标2.4.4电路标题栏放置》标题栏title blockNI公司标志、标题、设计人、审核人、审批人、描述、文档编号、日期、图纸编号、版本、图纸尺寸2.5电路图打印2.6Multisim 10帮助。
multisim电子电路仿真教程第4章
第4章 Multisim基本分析方法
2．交流分析举例
【例4-2】 对图4-11所示电路进行交流分析。
图4-11 串联谐振电路
第4章 Multisim基本分析方法
首先按图4-11在电路窗口中构建电路，元件参数如图中
所示。选取分析菜单中的AC Analysis...选项，在出现的对话 框中的Frequency Parameters页设置Start Frequency为1 Hz， Stop Frequency为10 GHz，Sweep Type选择Decade，Number of points per decade设置为10，Vertical scale选择Linear；在 Output variables页选定分析节点3；在Miscellaneous Options 页More Options区Title for栏输入“交流分析”。点击 Simulate按钮开始仿真分析。完成分析后，出现Analysis Graphs窗口，显示电路的幅频特性曲线和相频特性曲线，如 图4-12所示。
第4章 Multisim基本分析方法
图4-10 交流分析Frequency Parameters页
第4章 Multisim基本分析方法
1．Frequency Parameters页
Frequency Parameters页各部分功能介绍如下： > > Start frequency：设置分析起始频率。 Stop frequency(FSTOP)：设置分析终止频率。
第4章 Multisim基本分析方法
图4-5 More Options区
第4章 Multisim基本分析方法
2．Miscellaneous Options页
Miscellaneous Options页如图4-6所示，其主要功能是 设定分析参数，一般采取默认值。如果要自行设定，则先选 中某个分析选项，再选中Use this custom analysis options选项，在其右边出现一个栏位，可在该栏内指定新 的参数。如果要恢复程序预设置值，按Reset option to default按钮即可。
Multisim13的简易操作教程
电路仿真设置
在菜单栏中选择“仿真”-
01 >“开始仿真”，进入仿
真模式。
在仿真设置中，选择合适
03 的仿真参数，如时间范围、
采样率等。
根据需要设置输入信号源
02
和测量仪器，以便观察电
路的输出结果。
点击“运行”按钮，开始
04
电路仿真。
仿真运行与结果查看
电路优化
在Multisim 13中，用户可以对电路进行优化，以提高电路的性能。优化方法包 括元件替换、电路结构调整等。通过优化，用户可以减小电路的功耗、提高电路 的稳定性等。
电路改进
针对电路中存在的问题，用户可以对电路进行改进。改进方法包括增加滤波器、 调整反馈电路等。通过改进，用户可以改善电路的性能、提高电路的可靠性。
在此添加您的文本16字
2. 检查元件参数设置是否正确，确保所有元件的参数都 符合仿真要求。
在此添加您的文本16字
3. 检查仿真设置是否正确，包括仿真时间、仿真精度等 。
在此添加您的文本16字
4. 如果以上步骤都没有解决问题，可以尝试重新启动 Multisim软件或更换其他版本进行尝试。
软件界面卡顿或无响应
仪器仪表的使用
虚拟仪器仪表
Multisim 13提供了丰富的虚拟仪器仪表，如万用表、示波器 、信号发生器等。用户可以通过仪器仪表对电路进行测试、 测量和分析。
仪器仪表设置
用户可以根据需要设置仪器仪表的参数，如量程、输入阻抗 等。同时，用户还可以对仪器仪表进行校准，以确保测量结 果的准确性。
电路优化与改进
4. 如果以上步骤都没有解决问题，可以尝试重新安装 Multisim软件或联系技术支持获取帮助。
Multisim数字电路仿真快速上手教程
Multisim快速上手教程每一次数电实验都要疯了有木有！！！全就是线！！！全就是线！！！还都长得要命！！！完全没地方收拾啊！！！现在数电实验还要求做开放实验,还要求最好先仿真！！！从来没听说过仿真就是个什么玩意儿的怎么破！！！以下内容为本人使用仿真软件的一些心路历程,可供参考。
所谓仿真,以我的理解,就就是利用计算机强大的计算能力,结合相应的电路原理(姑且理解为KVL+KCL)来对电路各时刻的状态求解然后输出的过程。
相较于模拟电路,数字电路的仿真轻松许多,因为基本上都转化为逻辑关系的组合了。
有人用minecraft来做数字电路,都到了做出8bitCPU的水平(、l)。
这个很神奇。
以下进入正文首先,下载Multisim安装程序。
具体链接就不再这里给出了(毕竟就是与$蟹$版的软件),可以到BT站里搜索,有一个Multisim 12就是我发的,里面有详细的安装说明,照着弄就没问题了。
好,现在已经安装上Multisim 12了。
然后运行,在Circuit Design Suite12、0里,有一个multisim,单击运行。
进去之后就就是这样的。
那一大块白的地方就就是可以放置元件的地方。
现在来以一个简单的数字逻辑电路为例:菜单栏下一排就是这些东西,划线的就是数字电路仿真主要用得上的元件。
来个7400吧点击TTL那个图标(就就是圈里左边那个)。
出来这样一个东西:红圈里输入7400就出来了,也可以一个一个瞧,注意右边“函数”栏目下写的“QUAD 2-INPUT NAND”即就是“四个双输入与非门”的意思。
点击确认,放置元件。
A、B、C、D在这里指一块7400里的四个双输入与非门,点击即可放置。
瞧起来很与谐,那就做个RS触发器吧。
这里输出用的就是一种虚拟器件PROBE,在Indicators组,图标就就是个数码管的那个。
功能相当于实验箱上那些LED,也就是高电平就点亮。
元件旋转方向的方法就是选中元件然后按Ctrl+R(otate)。
