电热经典计算
电流电热计算公式

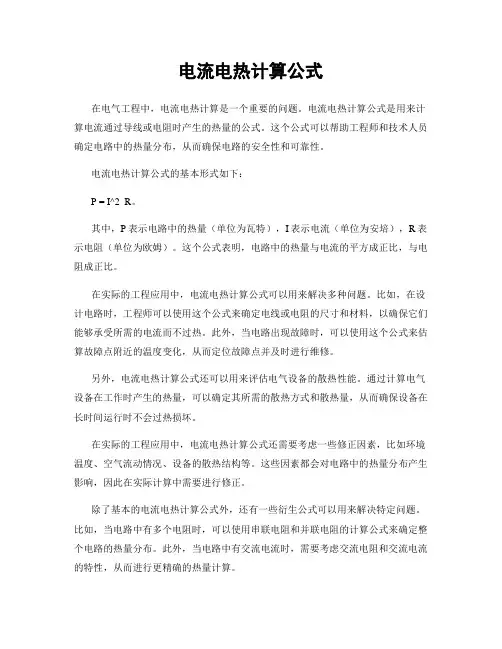

电流电热计算公式在电气工程中，电流电热计算是一个重要的问题。
电流电热计算公式是用来计算电流通过导线或电阻时产生的热量的公式。
这个公式可以帮助工程师和技术人员确定电路中的热量分布，从而确保电路的安全性和可靠性。
电流电热计算公式的基本形式如下：P = I^2 R。
其中，P表示电路中的热量（单位为瓦特），I表示电流（单位为安培），R表示电阻（单位为欧姆）。
这个公式表明，电路中的热量与电流的平方成正比，与电阻成正比。
在实际的工程应用中，电流电热计算公式可以用来解决多种问题。
比如，在设计电路时，工程师可以使用这个公式来确定电线或电阻的尺寸和材料，以确保它们能够承受所需的电流而不过热。
此外，当电路出现故障时，可以使用这个公式来估算故障点附近的温度变化，从而定位故障点并及时进行维修。
另外，电流电热计算公式还可以用来评估电气设备的散热性能。
通过计算电气设备在工作时产生的热量，可以确定其所需的散热方式和散热量，从而确保设备在长时间运行时不会过热损坏。
在实际的工程应用中，电流电热计算公式还需要考虑一些修正因素，比如环境温度、空气流动情况、设备的散热结构等。
这些因素都会对电路中的热量分布产生影响，因此在实际计算中需要进行修正。
除了基本的电流电热计算公式外，还有一些衍生公式可以用来解决特定问题。
比如，当电路中有多个电阻时，可以使用串联电阻和并联电阻的计算公式来确定整个电路的热量分布。
此外，当电路中有交流电流时，需要考虑交流电阻和交流电流的特性，从而进行更精确的热量计算。
总之，电流电热计算公式是电气工程中一个非常重要的工具，它可以帮助工程师和技术人员解决电路中的热量分布问题，确保电路的安全性和可靠性。
在实际的工程应用中，需要根据具体情况对公式进行修正和衍生，以确保计算结果的准确性和可靠性。
希望本文对读者能够有所帮助，谢谢阅读！。
电热计算(加热保温)1
1．电热饮水机有加热和保温两种工作状态(由机内温控开关S0自动控制），饮水机加热内胆里的水温达到90℃时，温控开关就会自动断开，停止加热进入保温状态；当水温降至60℃时，温控开关又会自动闭合重新加热。
从说明书上收集到的数据及电路原理图如下：（C
水
=4.2×103J/kg ·℃）
（1）当热水箱里的水（按2L计算）温度降至60℃时，温控开关自动闭合重新加热至90℃，这一过程中，水吸收的热量是多少？
（2）饮水机正常加热时R1的电功率是多少？
（3）正常加热时R1的电阻值是多少？
2．某种型号的电烤箱有高、中、低三个档位的发热功率。
如图是其内部简化电路图，开关S1可分别与触点a、b接触。
已知：R1= 60Ω，R2=120Ω，电源电压为
220V。
(1)当S1与a接触、S2闭合时，通过电热丝
的总电流是多少？此种接法属电烤箱的什么
档位？(2)求电烤箱处于另两个档位时发热功率的比值是多少？
3、饮水机是一种常见的家用电器，其工作原理可简化为如图24所示的电路，其中S是一个温控开关，R
1
为发热板，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关S自动切换到另一档，饮水机便处于保温状态。
（1）试确定温控开关S接a或b时，饮水机分别对应的工作状态。
（2）若饮水机加热时发热板的功率为
550W，而保温时发热板的功率为88W，
求电阻R2的阻值（不考虑温度的影响）。
（3）当S接a时，电路在5min内消耗的电能。
R2
R1。
电热计算---焦耳定律
【例1】
电炉丝和导线通过的电流相同。
为什么电炉丝热的发红，而导线却几乎不发热？
【例2】
一根60Ω的电阻丝接在36V的电源上, 在5min内共产生多少热量？
【例3】
一只“220v 500w”电炉，正常使用时，每分钟产生多少热量？
【例4】
灯泡接入电路中时，灯泡和电线是怎样连接的？通电时灯泡热的发光，电线发热却很少，这是为什么？
【例5】
照明电路中接入大功率用电器(如电炉)时，导线显著发热，这是为什么？
【例6】
如图电路，电源电压保持12V不变，标有“10V 4W”的灯泡L与滑动变阻器R串联接在电路中。
闭合S，调节滑片P使灯泡L正常发光，此时灯泡L的电阻R L为Ω，电路中的电流为A，通电2min，变阻器R上产生的热量为J。
【例7】
在物理实验课上，小强用一根阻值为20Ω的电炉丝做成电热器，接上10V电源能正常工作；小强用这个电热器与一个小灯泡串联接人该电源时，电热器消耗的功率是其额定功率的0.64倍。
求：⑴电热器正常工作的电流和额定功率；⑵小灯泡的电阻值。
【例8】
如图是一条电热毯电路的示意图，R0是发热电阻丝，R是串联在电路中的电阻，S是控温开关。
电热毯标牌上标有“220V 40W”字样。
问(不考虑温度对电阻值的影响)：
⑴要使电热毯处于低温挡时，开关S应处于什么状态？
⑵发热电阻丝R0的阻值是多大？
⑶当电热毯处于低温挡时，电路中的电流为0.1A，则在10s内电阻丝R0产生的热量是多少？。
电热效率公式

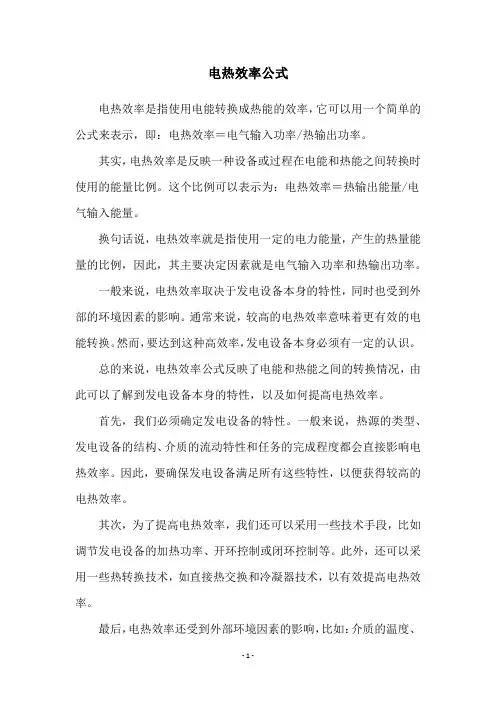

电热效率公式电热效率是指使用电能转换成热能的效率，它可以用一个简单的公式来表示，即：电热效率＝电气输入功率/热输出功率。
其实，电热效率是反映一种设备或过程在电能和热能之间转换时使用的能量比例。
这个比例可以表示为：电热效率＝热输出能量/电气输入能量。
换句话说，电热效率就是指使用一定的电力能量，产生的热量能量的比例，因此，其主要决定因素就是电气输入功率和热输出功率。
一般来说，电热效率取决于发电设备本身的特性，同时也受到外部的环境因素的影响。
通常来说，较高的电热效率意味着更有效的电能转换。
然而，要达到这种高效率，发电设备本身必须有一定的认识。
总的来说，电热效率公式反映了电能和热能之间的转换情况，由此可以了解到发电设备本身的特性，以及如何提高电热效率。
首先，我们必须确定发电设备的特性。
一般来说，热源的类型、发电设备的结构、介质的流动特性和任务的完成程度都会直接影响电热效率。
因此，要确保发电设备满足所有这些特性，以便获得较高的电热效率。
其次，为了提高电热效率，我们还可以采用一些技术手段，比如调节发电设备的加热功率、开环控制或闭环控制等。
此外，还可以采用一些热转换技术，如直接热交换和冷凝器技术，以有效提高电热效率。
最后，电热效率还受到外部环境因素的影响，比如：介质的温度、环境湿度和空气流量等。
因此，在设备安装和使用中，必须考虑这些因素，以便将环境和发电设备相结合，以获得最佳效果。
综上所述，电热效率公式有助于我们了解发电设备的特性和热能转换情况，以及如何提高电热效率。
归根结底，要想提高电热效率，就必须结合发电设备本身的特性和外部环境因素，采取有效的措施。
只有这样，我们才能获得较高的电热效率。
第十八章 微专题2 电能、电热、电功率的综合计算)
(1)电阻丝 R1 的阻值是多少？ (2)某一次小红家中只使用了饮水机，在加热状态下 她观察到电能表上的指示灯在 5 分钟内闪烁了 54 次，她 家电能表上标有“1600 imp/kW·h ”的字样，此时， 饮水机的实际功率和实际电压是多少？
解：(1)饮水机保温时电路为 R2 的简单电路，饮水机 加热时 R1 与 R2 并联，因电路的总功率等于各用电器功 率之和，所以，加热时电阻丝 R1 的电功率：P1＝P － 加热 P 保温＝500 W－60 W＝440 W，因并联电路中各支路两端 的电压相等，所以，由 P＝UR2可得，电阻 R1 的阻值：R1 ＝UP12＝（242400 VW）2＝110 Ω；
专题训练 题型 1 电功率、电能的综合计算 1. 如图所示，电源电压不变，R 是定值电阻，电灯 L 标有“6 V 3 W”的字样．当只闭合 S 时，电流表 的示数为 0.6 A．再闭合 S1 时，电流表的示数变化了 0.5 A．求： (1)电阻 R 的阻值； (2)开关都闭合后，5 min 内电路消耗的总电能．
3. 其他推导公式：
(1)电路中的总功率：P＝P1＋P2＋…＋Pn. (2)串联电路中：WW12＝QQ12＝PP12＝RR21. (3)并联电路中：WW12＝QQ12＝PP12＝RR12. (4)额定电压相同的用电器，串联时：PP12实 实＝PP21额 额.
(5)利用电能表计算电能：W＝W2－W1(W1、W2 是 前后两次电能表的示数)；W＝mn kW·h(n 是实际的转数， m 是电能表标定转数)．
V. 答：(1)电阻丝 R1 的阻值是 110 Ω；
(2)饮水机的实际功率是 405 W，实际电压是 198 V.
题型 2 电热的计算 3. (2018·滨州)图甲是一家用电器，有“低温”， “中温”，“高温”三档，铭牌见下表(“高温”档功率 空出)，图乙为其简化的电路原理图，S 是自我保护开关， 电暖器跌倒时，S 自动断开，切断电源，保证安全，闭 合 S1 为“低温”档．请完成下列问题：
电功率经典计算40例(含问题详解)
1、小明学了家庭电路知识后，利用电能表和秒表测量家中电热水器的实际功率。
他的做法是：打开标有“220V 1210W”的热水器，关掉家里的其他用电器，测得电能表（标有“1800r/kW·h”）的铝盘转过200转所用的时间是400s。
（热水器电热丝的阻值不变）求：（1）热水器消耗的电能（2）热水器的实际功率。
（3）通过热水器的电流。
2、PTC是一种新型的半导体陶瓷材料，它的发热效率较高．PTC有一个人为设定的温度，当它的温度低于设定温度时，其电阻值会随它的温度升高而变小；当它的温度高于设定温度时，其电阻值随它的温度升高而变大．如图（a）所示的陶瓷电热水壶就使用了这种材料．它的工作电路如图（b）所示，R0是定值电阻，其阻值不受温度的影响．RT是PTC的电阻，RT的电阻值与温度的关系如图（c）所示．该电热水壶在RT设定温度状态工作时，电路中的电流为5A．（1）电热水壶RT的设定温度是多少（2）R0的阻值为多少（3）当RT的温度为130℃时，电路中RT的实际功率为多少3、如右图所示是额定电压为220V的理发用电吹风的典型电路，其中电热丝通电后可以发热，电动机通电后可以送风，且电动机的额定功率为120W。
(1)要送冷风，选择开关应放在______位置；要送热风，选择开关应放在_______位置。
(填“A”、“B”或“C”) —(2)若电吹风在额定电压下工作，送冷风时，通电8min电流所做的功是多少(3)若电吹风在额定电压下工作，送热风时电路消耗的总功率为560W，则电热丝R的阻值应为多大4、如图9所示，电源电压保持不变，滑动变阻器最大值为R1=40Ω，小灯泡的电阻为10Ω且保持不变。
当S1、S2 均闭合且滑片P 滑到b 端时，电流表A1 、A2的示数之比为3:2；当S1、S2均断开且滑片P置于滑动变阻器中点时，小灯泡L的功率为10W。
求：（1）电阻R2 的阻值；（2）当S1S2 均闭合且滑片P 在b 端时，电压表的示数；（3）整个电路消耗的最小电功率。
电功、电热及电功率的计算
型号：91440
电压：220V 频率：50HZ
功率：1000W 最大水量：1Kg
例三：有一个电热水壶，铭牌下表所示。（不计热量的损失）求：
（1）将质量为1Kg、温度为20℃的一壶冷水，加热到100℃，水吸收的热量是多少？【水的比热容为4.2×103J/Kg.℃】
（2）电热水壶正常工作多长时间才能把这壶水加热到100℃？
难点四：灯泡发光问题
灯泡的亮度由灯泡的实际功率决定，与灯泡的额定功率无关，实际功率越大，灯泡越亮。而判断灯泡是否正常发光，关键是判断实际电压或者电流是否是等于额定电压或者电流。
例四：把“220V 60W”和“220V 40W”的灯泡串联后接在220V的电路中，问哪个灯泡更亮？
启思1：将分别标有“6V 9W”和“6V 3W”的两个灯泡L1L2串联在12V的电源上，则（）
启思1.下表是某水壶的铭牌，从铭牌中可知，在额定电压下通过水壶的电流时A，（保留一位小数即可），1min内消耗的电能是J。
型号
SP-988
额定功率
1500W
额定电压
220V
额定频率
50HZ
额定容量
1.6L
启思2.某教室的电能表上标有“220v 5A”字样，该电能表允许通过的最大电流为A；教室内安装有“220V 40W”的日光灯10盏，如果每天少开一个小时，每月（用电天数按20天计）可节约电能J。
例五：某导体接到6V的电压下，它消耗的功率是6W；则将改接到3V的电压下，这个导体的功率是W。
启思1：把一盏标有“6V 12W”的灯泡与一个4.5Ω的电阻串联在6V的电源上，这时灯泡的实际功率是W,电阻消耗的功率是W。
启思2：如图所示的电路中，电源电压保持不变，灯L标有“12V 12W”字样，R2=12Ω,当S1、S2都闭合时，电流表示数为1.2A，这时灯L正常发光（不计温度对对电阻的影响）。求：
2025年中考物理复习电热、电功率计算
103 kg/m3×8×10－4 m3＝0.8 kg，水吸取的热量Q吸＝
c水m水Δt＝4.2×103 J/(kg·℃)×0.8 kg×50 ℃＝
1.68×105 J。
电阻R1和R2的阻值是多少？
解：由图甲可知，当S接1时电路为R1的简单电路；当
S接2时R1和R2串联，因串联电路中总电阻大于任何一
个分电阻，则S接1时，电路的总电阻最小，由公式
1
U 220 V
电路的总电阻 R 总＝ I ＝0.25 A＝880 Ω，
R2 的阻值 R2＝R 总－R1＝880 Ω－80 Ω＝800 Ω。
在测试时将其他用电器都关闭，只将饮水机置于加热挡
工作，发现电能表的转盘在3 min内转了50转，则此时
实验室电路的实际电压是多少？
解：饮水机在加热挡工作 3 min 消耗的电能
＝20
.
当S1、S2、S3均闭合，且滑动变阻器滑片处于中点位
置时，灯泡L被短路，滑动变阻器和R0并联在电路中，
×
通过滑动变阻器的电流I1′＝ ＝
＝0.6 A。
通过R0的电流I0＝ ＝
＝0.5 A。
整个电路消耗的电功率P＝U(I1′＋I0)＝6 V×(0.6 A＋
正常发光。求：
小灯泡正常发光时的电流。
Байду номын сангаас .
解：小灯泡正常发光时的电流I＝ ＝
＝0.5 A。
电源电压。
解：断开S2，闭合S和S1，小灯泡和滑动变阻器串联，
当滑片P移到滑动变阻器中点时，小灯泡正常发光，
电路中的电流为I＝0.5 A，滑动变阻器两端的电压
计算电热的三个公式
计算电热的三个公式
电热的热量计算公式有：
Q=I2Rt，对于任何电路都可以用Q=I2Rt计算.
在纯电阻电路中Q=W=Pt=UIt=U2t/R=I2Rt.
但是要记住后面的公式仅仅对纯电阻适用不能用于存在电容电感的电路
串、并联电路中放出的总热量Q=Q1+Q2+…+Qn.
焦耳定律与电功的关系：在纯电阻电路中W=Q,表明电流做的功全部转化为电阻的内能；在非纯电阻电路中W>Q,表明电流做的功只有一部分转化为内能,另一部分电能转化为其它形式的能,计算非纯电阻电路中通过导体转化为内能的部分只能用Q=I2Rt。
电热计算
1、“220V 1000W“的电动机，起线圈的电阻为4Ω当它正常工作时，通电1小时产生的热量是多少？
2.一台电风扇，其线圈电阻约为5欧，现接入220伏电路中，正常工作时电流约为4安，求：（1）1分钟电风扇产生多少热量？
（2）1分钟内有多少电能转化为机械能？
3．CFXB型“220V1100W”电饭煲有两档开关，如图所示，档2是高温烧煮，档1是焖饭、保温。
当接档2时，电路的功率是1100瓦；
当接档1时，电路的总功率是22瓦。
（虚线框内为电饭煲的简易原理示意图）
求：（1）串联电阻R的阻值；
（2）接档1时R消耗的功率；
（3）用公式说明档1是否比档2省电。
4．如图所示电路，电源电压不变，电加热器电阻为16欧并保持不变。
电加热器Q放入装有一定质量水的烧杯M中。
当开关S闭合，滑动变阻器的滑片P置于中点时，经4分钟将杯中水烧开（沸腾），电流表的示数为0.6安；将滑片P置于b端，电压表的示数为18伏。
求：（1）这时电加热器两端的电压多大？
（2）若烧开初始条件完全相同的一杯水，需要多长时间。
初中物理电热计算题专题(含答案)
在一个标准大气压下水的沸点是 100 ℃，则水所需吸收的
热量Q吸＝cm(t－t0)＝4.2×103 J/(kg·℃)×2 kg×(100 ℃－20 ℃)
＝6.72×105 J. (3)此过程中养生壶消耗的电能
W＝3300000 kW·h＝0.1 kW·h 实际功率 P′＝tW′＝0.1650kWh·h＝1.2 kW.
由 η＝QW吸得 W＝Qη吸＝3.368×0%105 J＝4.2×105 J P 实＝UR2实＝24000VΩ2＝1000 W 由 P＝Wt 得 t＝WP ＝4.120×0010W5 J＝420 s＝7 min.
4.电热综合和电力综合计算题，此类题目往往篇幅大信息 多，其中有不少是无用的起干扰作用的信息.为了尽快明白题目 中的有用信息，首先要清楚题目中要解决的问题是什么？然后
思考需要什么条件？应用什么规律(或公式)和方法解决问题.这 样带着问题去找有用信息，并且同时思考应用的规律(或公式) 和方法，解题效率可以大大提高.
电力综合计算
例 3：电动汽车以蓄电池为驱动能源，汽车运动时，蓄电 池为车上的电动机供电，电动机为汽车提供动力.某辆电动汽车 的总质量(含驾驶员)为 2.5×103 kg，汽车车身长 3.5 m.当它在水
平路面以某一速度 v 匀速行驶时，电动机工作电流为 50 A，工
作电压为 400 V，电动机电功率转换为汽车前进的机械功率的
所以 Fv＝UIη
所以电动汽车匀速前进的速度
v＝UFIη＝400
V×50 750
NA×75%＝20
m/s.
(2)汽车过桥所经过的路程
s＝s车＋s桥＝3.5 m＋9.5 m＝13 m
汽车通过桥梁的时间
t＝vs1＝1103mm/s＝1.3 s.
电热的计算
热功率 1、定义：单位时间内的发热量
2、公式: P热=Q /t=I2R
3、单位：瓦(W) 千瓦(kW)
电动机：
W电=w热+w机
P电=P热+P机
纯电阻电路： Q=W电
Q=W电=UIt=U2/Rt= I2Rt =Pt
P电=P热 =UI=U2/R= I2R=W/t =Q/t
非纯电阻电路： W电﹥Q
练习3：加在某台电动机上的电压是U，电动机消
耗的电功率为P，电动机线圈的电阻为r，则电动
机线圈上消耗的热功率为( C )
A．P
B．U2/r
C．P2r/U2
D．P-P2r/U2
4.两电热丝电阻之比R1 : R2=2 : 3, 通过的电流之比I1 : I2=3 : 2, 在相同的时间内它们放出的
热量之比Q1 : Q2是 A. 3 : 2 B. 1 : 1
链接中考
1、CFXB型电饭锅有两档，其原理如图所 示．R0是发热电阻，R是串联限流电 阻．“2”是高温烧煮档，“1”是焖饭、保温 档．当开关S与接线柱2相连时，电饭锅的 总功率为1100W；当开关S与接线柱1相连 时，电饭锅的总功率为22W．求：
（1）R0的阻值；
（2）串联电阻R的阻值；
（3）开关S在“1”档时，
的总功率为560W，则电热 丝R的阻值应为多大？
的总功率为50W，若R的阻
S
值为888Ω，求该饮水机高温
R
加热时发热板R0的电功率。 220V
R0
2.饮水机是一种常见的家用电器，其工作 电路可简化为如图所示的电路，其中S是 一 个温控开关，当开关S接a时，饮水机正 常工作，将水迅速加热；当水达到一定温 度时， 开关S自动换到b，饮水机处于保 温状态，若饮水机正常工作时发热板的电 功率为550 W ，而保温时的发热板的功率 是正常工作时电热
电加热功率简单计算
水槽加热简单计算
简单参数：1KW/h =3600千焦耳/h；水比热：4.2千焦耳/千克.度；名词解释：大卡，也被记做大写字母C，最常见于食品标注，相当于将1KG水在1大气压下提升1摄氏度所需的热量，约等于4.2kj。
公式定义：根据大卡原理，计算出水温升需要多少大卡，再根据变换公式变换成功率。
P（KW）=水重量（kg）*温升温度(℃)*水比热(千焦耳/千克.度)/ KW/h （千焦耳/h）
实例一
水槽装水0.1方，温升50度，求加热功率？
计算：(100kg*50℃*4.2kj)/3600kj=5.8KW
半小时加到所需温度的功率：5.8KW*2=11.6KW
实例二
水槽装水0.1方，温升50度，分别用9KW与11KW计算加热时间？(100kg*50℃*4.2kj/9KW)/3600kj*60min=38.8min
(100kg*50℃*4.2kj/11KW)/3600kj*60min=31.8min
实例三
水槽装水0.1方，温升50度，用时45分钟，计算加热功率？
(100kg*50℃*4.2kj)/(45/60*3600)=7.7KW
作者：廖海平 QQ:335618781。
电热的计算(解析版)
第3章 能量的转化与守恒专题21 电热的计算类型一 多档位电热器的计算 (2)【训练1 串联电路中的高温挡和低温挡分析】 .................................................................................... 2 【训练2 并联电路中的高温挡和低温挡分析】 .................................................................................... 5 【训练3 两个电阻在串联和并联电路中通过比较功率来判断温度挡】 ............................................ 8 类型二 非纯电阻电路 .. (10)【方法归纳】1.电热：Q ＝I 2Rt 方便串联电路计算，Q ＝U 2Rt 方便并联电路计算2.电热器“多挡”问题电热器工作时将电能转化为内能，俗称热能，根据实际需要往往要设计不同挡位。
电热器的高低挡指的是“功率”不同，电源电压不变，高挡时功率大，电阻小，为单阻或两阻并联；而低挡时功率小，电阻大，为两阻串联或单阻。
在电源电压不变的情况下，通过改变电路的总电阻从而改变用电器的总功率，实现高、中、低挡之间的转换。
具体电路如图所示。
思路点拨：根据P ＝U 2R可知，当总电压不变时：①总电阻最大时总功率最小，用电器处于低温挡；②总电阻最小时总功率最大，用电器处于高温挡。
即电路变化时总电阻大小的关系为R 串＞R 单＞R 并，电路总功率的关系为P 串＜P 单＜P 并。
【常考题型】类型一 多档位电热器的计算【训练1 串联电路中的高温挡和低温挡分析】【方法归纳】判断电热器高温挡和低温挡的依据是电热器的功率，当电源电压一定时，串联的电阻越多，总电阻越大，总功率越小，温度挡位越小。
1.某款电饭煲有加热和保温两挡，其电路如图所示，已知R 1=88欧，R 2=2112欧。
电热的综合计算
电热的综合计算探究一：加热保温档位计算题【典例探究】例1：电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制〕，从说明书上收集到如下数据及如图所示的电路原理图当温控开关断开时，饮水机处于什么工作状态？电热饮水机在加热状态下的工作电流为多少？电路中电阻R1、R2的阻值各是多大？【小结】：若内部电路图为并联电路，只接一个电阻为保温档，两个电阻并联为加热档。
例2：小明家中有一个具有保温功能的电饭锅，从它的说明书上收集到如下表中的数据，电饭锅的电路原理图如图所示。
请问：(1)当开关S断开时，该电饭锅是处于保温状态还是加热状态？(2)电饭锅正常加热时，电路中的电流是多大？(3)电路中电阻R1、R2的阻值各是多大？【小结】：若内部电路图为串联电路，只接一个电阻为加热档，两个电阻串联为保温档。
例3：小明家买了一台电烤箱，有低、中、高三个档位的发热功率。
右图是其内部简化电路图，开关S1可分别与触点a、b接触。
已知：R1=48.4Ω，R2=96 .8Ω，电源电压保持不变。
请分析和解答以下问题：(1)当开关S1置于b端、S2断开时，电烤箱处于什么档位?简述理由(2)电烤箱在中档位工作时，消耗的电功率是多少?(3)电烤箱在高档位工作时，对食物加热6min，消耗的电能为多少?【小结】：若电热器有三个档位时，高温档为两个电阻并联，中温档为只接一个电阻，低温档为两个电阻串联。
【小试身手】：1.如图所示为某电热水器的原理示意图，发热体分别由R1和R2组成，通过通、断开关可以使热水器处于“加热”或“保温”状态。
断开S1、闭合S时，电热水器处于状态。
已知该热水器的加热功率为1000 W，要把10 kg水由18ºC加热到68ºC，加热时间为多少s？[发热体放出的热量全部被水吸收]2．一个标有“220V 1000W”的电热水壶，要在标准大气压下将2kg温度为30℃的水烧开，水需要吸收的热量是_______J；若不计热损失，电热水壶正常工作时烧开这壶水需要的时间是_______s。
