常见的几种电阻率测井方法
《电法测井》普通电阻率测井
普通电阻率测井使用电极系进行测量,电极系包括供电电极 、测量电极和回路电极等。电极排列方式有多种,如梯度电 极系、聚焦电极系等,不同的电极排列方式适用于不同的测 量需求和地层条件。
测量方法与测量系统
总结词
普通电阻率测井的测量方法与测量系统密切相关,测量系统的性能直接影响测量结果的准确性和可靠 性。
评估油气储量
通过分析地层电阻率的变 化,可以估算出油气储量, 为资源评估和开发计划提 供数据支持。
指导钻探和开发
通过电阻率测井数据,可 以确定最佳的钻井位置和 开发方案,提高油气开采 效率和效益。
煤田勘探
识别煤层
通过测量煤层电阻率,可以确定煤层的厚度、深度和位置,为后 续的采煤和矿区规划提供依据。
案例二
某煤田利用普通电阻率测井技术发现煤层中 存在异常区域,经进一步勘探证实存在煤层 气富集区。
工程地质案例分析
案例一
某工程利用普通电阻率测井技术探测地下岩 土层的电阻率,为工程设计和施工提供了地 质依据。
案例二
某工程利用普通电阻率测井技术监测地下水 位变化,及时发现渗漏和塌陷等安全隐患。
环境地质案例分析
普通电阻率测井的历史与发展
历史
普通电阻率测井技术自20世纪初诞生以来,经历了漫长的发展历程,技术不断 改进和完善。
发展
随着科技的不断进步,普通电阻率测井技术也在不断创新和发展,测量精度和 稳定性不断提高,应用范围也不断扩大。未来,普通电阻率测井技术将继续向 着高精度、高效率、自动化和智能化方向发展。
油气田案例分析
案例一
某油田在开发过程中,通过普通电阻 率测井技术探测到油层电阻率变化, 成功发现潜在的油藏。
案例二
某油田利用普通电阻率测井技术对油 层进行监测,发现油层电阻率异常, 及时调整开发方案,提高了采收率。
测井方法与原理
测井方法与原理测井是一种在石油勘探和开发中广泛应用的技术手段,其主要目的是通过测量地下岩石的物理性质,以评估地下地层中的油气储层并确定井孔的产能。
本文将介绍几种常用的测井方法及其原理。
一、电测井方法电测井是通过测量井眼周围地层的电阻率来评估石油储层的方法。
它的原理是通过向井眼中注入电流,然后测量所产生的电位差,从而计算出地层的电阻率。
电测井方法有许多具体的技术实现,如侧向电测井、正向电测井和声波电阻率测井等。
这些方法在实际应用中能够提供丰富的地下岩石信息,帮助确定储层的类型和含油气性质。
二、声波测井方法声波测井是通过测量地下岩石对声波的传播速度和衰减程度来评估石油储层的方法。
它的原理是利用井壁的物理特性和波的传播规律,通过发送声波信号并接收回波信号,从而推断出地层中的可用信息。
声波测井方法常用的技术包括声波传输率测井、声波振幅测井和声波时差测井等。
这些方法能够提供有关地下岩石的密度、孔隙度和饱和度等关键参数,对于油气勘探与开发具有重要意义。
三、核子测井方法核子测井是通过测量地下岩石散射或吸收射线的能量来评估石油储层的方法。
它的原理是使用放射性同位素或射线源,通过测量射线经过地层后的射线强度变化,从而反推出地层的性质和组成。
核子测井方法包括伽马射线测井、中子测井和密度测井等。
这些方法可以提供地下岩石的密度、孔隙度、含水饱和度以及岩石组成的定量信息,对于评估储层的含油气性能十分重要。
四、导电测井方法导电测井是通过测量地下岩石对电磁波的响应来评估石油储层的方法。
它的原理是利用电磁波在地下岩石中传播时的电磁感应效应,通过测量反射波的幅度和相位变化,推导出地层的导电性能。
导电测井方法包括感应测井和电阻率测井等。
这些方法可以提供有关地下岩石的电导率、水饱和度、渗透率和孔隙度等信息,对于确定储层的含油气性质具有重要的意义。
总结:测井方法是石油勘探与开发中不可或缺的技术手段,通过测量地下岩石的物理性质,能够评估地层的含油气性能、类型和产能等关键参数。
常见的几种电阻率测井方法

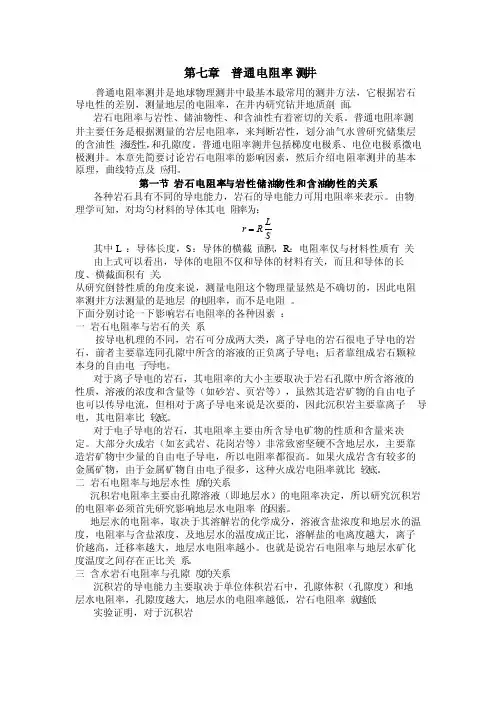

第七章 普通电阻率测井普通电阻率测井是地球物理测井中最基本最常用的测井方法,它根据岩石导电性的差别,测量地层的电阻率,在井内研究钻井地质剖面。
岩石电阻率与岩性、储油物性、和含油性有着密切的关系。
普通电阻率测井主要任务是根据测量的岩层电阻率,来判断岩性,划分油气水曾研究储集层的含油性渗透性,和孔隙度。
普通电阻率测井包括梯度电极系、电位电极系微电极测井。
本章先简要讨论岩石电阻率的影响因素,然后介绍电阻率测井的基本原理,曲线特点及应用。
第一节 岩石电阻率与岩性储油物性和含油物性的关系各种岩石具有不同的导电能力,岩石的导电能力可用电阻率来表示。
由物理学可知,对均匀材料的导体其电阻率为:SL R r 其中L :导体长度,S :导体的横截面积,R :电阻率仅与材料性质有关 由上式可以看出,导体的电阻不仅和导体的材料有关,而且和导体的长度、横截面积有关。
从研究倒替性质的角度来说,测量电阻这个物理量显然是不确切的,因此电阻率测井方法测量的是地层的电阻率,而不是电阻。
下面分别讨论一下影响岩石电阻率的各种因素:一 岩石电阻率与岩石的关系按导电机理的不同,岩石可分成两大类,离子导电的岩石很电子导电的岩石,前者主要靠连同孔隙中所含的溶液的正负离子导电;后者靠组成岩石颗粒本身的自由电子导电。
对于离子导电的岩石,其电阻率的大小主要取决于岩石孔隙中所含溶液的性质,溶液的浓度和含量等(如砂岩、页岩等),虽然其造岩矿物的自由电子也可以传导电流,但相对于离子导电来说是次要的,因此沉积岩主要靠离子导电,其电阻率比较底。
对于电子导电的岩石,其电阻率主要由所含导电矿物的性质和含量来决定。
大部分火成岩(如玄武岩、花岗岩等)非常致密坚硬不含地层水,主要靠造岩矿物中少量的自由电子导电,所以电阻率都很高。
微电阻率测井
3 邻近侧向测井
微侧向测井探 测深度有些浅。
2 微侧向测井
(2)微侧向测井资料的应用
①划分薄层。
微侧向主电流层厚度较小,约为4.4cm,它的纵向分层能力较强,可划分 出h≈5cm的薄层。
②确定冲洗带电阻率Rxo
冲洗带电阻率是评价地层孔隙 度和含水饱和度的重要参数,可 利用右图确定Rxo。
虽然微侧向比微电极系受泥饼 的影响小一些,但泥饼对微侧向仍 有影响。从图可看出,当hmc=0时,Ra=Rxo,当泥饼存在时,Ra随hmc的增大 而降低。因此在知道泥饼厚度和泥饼电阻率的条件下,通过图可以确定冲洗 带电阻率。
饼中的电压降很小。 而微电极系测井时,供电电极流出
的电流中相当一部分通过泥饼,此时,
泥饼厚度及极板与井壁接触的好坏对Ra 影响就大。
故微侧向受泥饼影响小,能较好地反映冲洗带电阻率(Rxo)的值。
2 微侧向测井
(1)基本原理
测井时,给主电极A0供电I0,并保持电流I0恒定,对屏蔽电极A1供极性 相同的电流I1,用自动控制振荡器调节屏蔽电流I1,使M1和M2电极之间的电 位差为零。此时,主电流被聚焦成束状垂直于井壁方向流入地层(如图)。
曲线具有划分薄层和区分渗透和非渗透性岩层两大特点,所以利用它将油 气层中的非渗透性的致密薄夹层划分出来,并把其厚度从含油气层总厚度
中扣除油就气得层到有油效气厚层的度有是效指厚在度目。前经济技术条件下能够产出工业性油 气流的油气层实际厚度,即符合油气层标准的储集层厚度扣除不合 标准的夹层(如泥质夹层或致密夹层)剩下的厚度。
《电阻率测井》课件
05
电阻率测井实例分析
实例一:某油田的电阻率测井解释
总结词
该实例展示了电阻率测井在某油田勘探中的应用,通过电阻 率曲线分析地层岩性、孔隙度、含油性等信息。
详细描述
该油田位于我国东部地区,地层复杂多变,通过电阻率测井 技术,可以确定地层岩性、孔隙度、含油性等参数,为油田 的勘探和开发提供了重要的依据。
辅助电极
用于测量电位差,与主电极一起形成 测量回路。
接地电极
用于连接地面,形成完整的电流回路 。
隔离电极
用于隔离不同层位的地层,避免相互 干扰。
03
电阻率测井方法
直流电阻率测井
总结词
通过向地下供电,测量地层电阻率的方法。
详细描述
直流电阻率测井使用稳定电流源向地下供电,测量地层电阻率的一种方法。它具 有测量精度高、稳定性好的优点,但测量速度较慢,且容易受到电极极化和井眼 效应的影响。
地层对比与划分
通过对比不同地层的电阻率值,对地 层进行划分和识别,确定地层的岩性 、物性和含油性等。
电阻率测井的地质应用
岩性识别
通过电阻率曲线形态和数值的变 化,判断地层的岩性特征,如砂 岩、泥岩等。
含油性评估
根据电阻率值的大小和变化规律 ,评估地层的含油量和油藏类型 ,为油藏开发提供依据。
储层评价
详细描述
电磁波传播电阻率测井利用电磁波在地层中的传播特性,通过测量电磁波的传播速度和幅度衰减来计 算地层电阻率。这种方法具有测量速度快、精度高、受井眼效应影响小的优点,但需要高频率的电磁 波源和精密的接收设备。
04
电阻率测井解释
电阻率测井资料的处理
地球物理测井:第02章 电阻率测井
I
MN I
I
电位: MN ,则 AN / MN 1, UMN UM
Ra 4 AM AN UMN 4 AM UM
MN
I
I
电极互换原理:
保持电极系中各电极之间的相对位置不变,只改变其功能(供电或 测量),则当测量条件不变时所测曲线完全相同,称为电极互换原理。
补充:理论计算一般用AMN;实际生产中小尺寸电极系用双极供电, 大尺寸电极系用单极供电减小干扰。
深:
Rd LL3
反映原状地层Rt
浅:
Rs LL3
反映侵入带Ri
(3)探测特性
➢ 纵向分辨率:主电流厚度(绝缘环中点O1O2间距),约0.2 m ➢ 探测半径:横向探测深度,深rd≈1.0 m,浅rs≈0.3 m
2021/7/31
中国石油大学(华东)
23
A0:主电极(供主电流Io) A1、A2:屏蔽电极(供屏蔽电流Is,与Io同极性) M1、M1、M2、M2 :监督电极 B1、B2:回路电极; N:对比(参考)电极,无穷远处
中国石油大学(华东)
8
有关阿尔奇公式
➢ 意义:将孔隙度测井与电阻率测井联系起来,用于计算 流体饱和度,是测井定量解释油水层的基础。
➢ 适用条件:纯岩石(不含泥质)或含泥质很少的岩石。
➢ 用法:孔隙度测井 + 电阻率测井 + 阿尔奇公式,在水 层(电阻率测井得出R0)可求出Rw;在油层可求出其R0 并进而确定Sw。
电阻率或电导率都是描述物质导电性质的物理量,
电阻率:单位是欧姆米(Ωm),测井上用符号R表示;(Resistivity) 电导率:单位是姆欧/米( /m),标准单位是西门子/米(S/m),测
井上用符号σ表示。 (Conductivity)
测井理论和方法
一、电阻率测井1、普通电阻率测井电阻率测井就是沿井身测量井周围地层地层电阻率的变化。
普通电阻率测井是把一个普通的电极系(由三个电极组成)放入井内,测量井内岩石电阻率变化的曲线。
在测量地层电阻率时,要受井径、泥浆电阻率、上下围岩及电极距等因素的影响,测得的参数不等于地层的真电阻率,而是被称为地层的视电阻率。
因此普通电阻率测井又称为视电阻率测井。
2、侧向测井是利用聚焦电流测量地层电阻率的一种测井方法。
在地层厚度较大,地层电阻率与泥浆电阻率相差不太悬殊的情况下,可以用普通电极系的横向测井,能比较准确地求出地层电阻率。
但是在地层较薄且电阻率很高,或者在盐水泥桨的条件下由于泥浆电阻率很低,使供电电极流出的电流,大部分都由井内和围岩中流过,流入测量层内的电流很少,因此测量的视电阻率曲线变化平缓,不能用来划分地层,判断岩性。
为了解决这些问题,创造了带有聚焦电极的侧向测井。
他是在主电极两侧加有同极性的屏蔽电极,把主电极发出的电流聚焦成一定厚度的平板状电流束,沿垂直于井轴方向进入地层,使井的分流作用和围岩的影响大大减小。
实践证明,侧向测井在高电阻率薄层和高矿化度泥浆的井中,比普通电阻率测井曲线变化明显。
3、感应测井是利用电磁感应原理来研究地层电层电阻率的一种测井方法。
电阻率测井法都需要井内有导电的液体,使供电电极电流通过它进入地层,在井内形成直流电场。
然后测量井轴上的电位分布,求出地层电阻率。
这些方法只能用于导电性能好的泥浆中。
为了获得地层的原始含油饱和度,需要在个别的井中使用油基泥浆,在这样的条件下,井内无导电性介质,就不能使用普通电阻率测井方法。
感应测井就是为了解决测量油基泥浆电阻率的需要而产生的,它也能用于淡水泥浆的井中,在一定条件下,它比普通电阻率测井法优越,受高阻临层影响小、对低电阻率地层反应灵敏。
感应测井和普通电阻率测井一样记录的是一条随深度变化的视电导率曲线,也可同时记录出视电阻率变化曲线。
二、介电测井介电测井也称电磁波传播测井,它是用来测量井下地层的介电常数。
电阻率测井
③含水岩石电阻率与孔隙度的关系
地层因素F:完全含水(100%含水)岩石的 电阻率Ro与地层水电阻率Rw的比值。即定义:
微球型聚焦-测量原理(恒压法)
测井时,主电极Ao发出总电流I,其中一 部分电流和辅助电极形成回路,叫辅助电流Ia, 主要分布在泥饼中;另一部分电流经过B电极 形成回路,叫主电流Io,主要分布在冲洗带中。 通过自动调整电路调节Io和Ia的大小,直到监 督电极之间的的电位相等,即Um1=Um2,同时 测量电极Mo与两个监督电极M1和M2的中点 O之间的电位差为给定值,即ΔUMoO=Vref(参 考电压)为止。
单极供电 倒装电位 电极系
双极供电 正装电位 电极系
双极供电 倒装电位 电极系
单极供电 正装(底 部)梯度 电极系
单极供电 倒装(顶 部)梯度 电极系
双极供电 正装(底 部)梯度 电极系
双极供电 倒装(顶 部)梯度 电极系
称
1、岩石的电阻率
①岩石电阻率与岩性的关系 不同岩性的岩石电阻率不同,主要造岩矿物和石
梯度电极系曲线特点
②高阻层厚度很 大时,对着地层 中部Ra曲线出现 一个直线段,其 幅度值接近地层 的真电阻率Rt。
电位电极系Ra曲线
①电位电极系的Ra 曲线对地层中点对 称;
②Ra曲线对着地层 中点取得极值。当 厚度h>AM(大于电 极距L)时,对应高 阻地层中点,Ra呈 现极大值,且h越大, 极大值越接近Rt; 当h<L时,对应地层 中点,Ra呈现极小 值,不能反映地层 Rt的变化。
普通电阻率测井详解
第十二页,共58页。
阿尔奇公式 (Archie)
F
R0 RW
a
m
I
Rt R0
b SW n
第十三页,共58页。
岩石电阻率与地层水性质的关系
含盐类型、矿化度、温度
第十四页,共58页。
地层水电阻率RW
第十五页,共58页。
P19
地层水电阻率与水中的盐类型的关系
溶液浓度 (g/L)
0.01 0.10 1.00
18℃时的溶液电阻率(Ω.m)
NaCl
536 54.6 5.75
KCl
573 58.2 6.11
MgCl2
431 45.0 4.99
第十六页,共58页。
第十七页,共58页。
不同离子的换算系数图版
[例题] 某地层水水样分析结果为: Ca2+ :460ppm;SO42- :1400ppm;Na++Cl- :19000ppm 求该水样等效NaCl的矿化度
二、测量原理 1、电极系贴井壁
2、视电阻率:
U Ra K
I0
ΔU= ΔUM1M2 UM2
K——电极系系数,需用实验的方法得到
第四十八页,共58页。
3、微电极测井曲线 (视电阻率曲线) 曲线:以相同的基线、相同的横向比例尺重叠绘制
第四十九页,共58页。
三、主要用途
1、2、划确分定岩岩性层和界储面集:层分(曲歧线点不重合)
第五十三页,共58页。
一、标准测井项目
原则:简单适用(粗略划分岩性和油气水层)
1.标准电极系测井(电阻率)
M2.25A0.5B
反映界面清楚,但不对称,受高 阻邻层屏蔽影响
B2.25A0.5M
普通电阻率测井
地球物理测井第一章 电法测井资源与环境学院桑 琴2007年7月地球物理测井——普通电阻率测井普通电阻率测井,是把一根普通的电极系放入井内,测量井筒周围地层电阻率随井深变化的曲线,用以研究井所穿过的地质剖面和油气水层的测井方法。
梯度电极系电位电极系地球物理测井——普通电阻率测井一、基本原理R pr A(I)1、均匀无限介质电场中电位与介质电阻率的关系假设:均匀无限介质电阻率为R点电极A并供以强度为I的电流电流将以A点为中心呈辐射状向各方向均匀流出,电流线以A为中心指向四周地球物理测井——岩石的导电特性由电流密度的定义可知,离点电源A为r距离的任意一点P的电流密度为:/4πr2 (1-6) j=Ir电流密度j是一个向量,r是单位矢量,数值为1,其方向是射线r的方向。
根据微分形式的欧姆定律,p点的电场强度E为:E=Rj=RIr/4πr2 (1-7)对于恒定的电流场,电场强度等于电位梯度的负值,即E =-gradV(1-8)gradV=(dV/dr)*r称为电位梯度,表示电位在变化最大的方向上每单位长度的增量地球物理测井——岩石的导电特性E=-(dV/dr)*r(1-10)将(1-10))式代入(1-7),可得-dV/dr=RI/4πr2V=RI/4πr+C由于r ∞时,电位V=0,故积分常数c=0,因此V=RI/4πr (1-13)上式表明,在均匀无限介质中,任意一点的电位V与介质的电阻率R及供电电流I成正比,与该点至电源点之间的距离r 成反比。
地球物理测井——岩石的导电特性2、均匀无限介质电阻率的测量由(1-13)式可知,要测量均匀无限介质的电阻率,只须在介质中放入点电源,测出场中一点的电位V,在已知供电电流I和测点与电源点的距离r的情况下,就可以计算出介质的电阻率R。
假定被测定的地层很厚,没有泥浆侵入,井筒中的泥浆电阻率等于地层的电阻率,则井下介质就其导电性,可视为无限均匀介质。
地球物理测井——岩石的导电特性电源检流计oMN A 电极矩井下介质电阻率的测定B A——供电电极B——供电回路电极M、N——测量电极供电回路测量电路地球物理测井——岩石的导电特性由 V=RI/4πr 可知,在点电源A所形成的电场中,M、N点的电位为:V M=RI/4π·AM V N=RI/4π·ANM、N两个测量电极之间的电位差为:ΔVMN =VM-VN=RI/4π(1/AM-1/AN) =RI/4π(MN/AM·AN)R=(4π·AM·AN/MN)· ΔVMN/I地球物理测井——岩石的导电特性令K=4π·AM·AN/MNK是与各电极之间距离有关的系数,称为电极系系数。
3、电阻率测井(普通电阻率+双侧向+微电阻率+双感应)
电阻率测井
1、根据对比区内的井位分布图选定对比剖面线。 2、根据该区标准层的测井显示特征,找出各井的标准层位 置。 3、在所找出的标准层的控制下,根据测井曲线的形态和异 常幅度的大小等特征,进行井间对比。对比时,先卡出大的层 段,并进一步在大的层段内分出小的层组,然后根据每口井内 各层位的对应关系,逐层进行详细对比。 4、绘制地层对比图 通过上述步骤进行对比的结果,按一定方式用对比线将每 一口井中相同层位的地层连结起来,就构成了地层对比图。
主电极A0发出主电流I 0, 屏蔽电极A1 , A1'发出屏蔽
' 电流I1,屏蔽电极A2 , A2
发出屏蔽电流I1 ,使 U A1 / U A2 a(常数) U M‘ U M ’,
1 2
'
记录Ra K
U M1 I0
长江大学工程技术学院
电阻率测井
侧向测井对比
三侧向 探测深度 纵向分辩 率 浅 高(深浅侧 向分辩率 不同) 不方便 七侧向 深 低(深浅侧 向分辩率 不同) 不方便 双侧向 深 低(深浅侧 向分辩率 相同) 方便
1.4 1.3 1.2 1.1 1.0 0.9 0.8 0.7 0.6 0.5
2.5
100
2.0
22 20
RLLDc / RLLD
18
1.5
16 t 14 xo 12
S
RLLDc/RLLD
LLD
10
i
10
8
RLLD/Rxo
1.0
t
LLD
6
0.5
1
1
0.0
10
100
1000
10000
1
10
LLD
m
电阻率测井
MSFL RMG RMN RXO R250 HL3
双侧向:RD-深侧向 RS浅侧向【或写为RLLD、RLLS】【或写为LLD、LLS】
普通感应测井的:CILD、CILM、RILD、RILM、ILD、ILM (C表示电导率,D表示深感应、M代表中感应);COND是感应电导率;
阵列感应:MxRy 其中,x代表分辨率,单位英尺,可以是1、2、4,y代表探测深度,单位英寸,可以是1、2、3、6、9、X(分别代表10、20、30、60、90、120英寸;
RD应该表示深电阻率(测井序列不一样表示方法不一样),RT地层真实电阻率,LLD是深侧向电阻率,LLS浅侧向电阻率,HLLD是高分辨率的深电阻率。
电阻率测井还有微球电阻率测井,感应测井。
侧向: LLD、LLS、RLLD、RLLS、RD、RS等;
微电阻率: ML微电极(RMN和RMG,RN和RG,ML1和ML2等)、MLL微侧向、PL邻近侧向、MSFL微球形聚焦(或为RFOC、SFLU等);
RT是电阻率的通常表示符号 在早期的模拟测井中RT---RE----RXo代表不同探测深度【地层电阻率---侵入带电阻率---冲洗带电阻率】
现在的RT基本表示地层电阻率的意思 不是针对那个系列而言。
阵列感应Ao10,Ao20,Ao30,Ao60,Ao90
1ft分辨率,10,20,30,60,90in探测深度
双感应:RILD(ILD)深感应、RILM(ILM)中感应
阵列感应,多家标记不一致,数字代表探测深度:M2R1 M2R2......M2R9
HT01 HT02 ....... HT09
测井方法
测井方法1.1 双侧向测井用于导电性泥浆(盐水基泥浆)的钻孔中确定地层电阻率。
这个测量系统由两个不同探测深度的侧向测井系统所组成,它向地层发出水平聚焦的电流。
测量时,两条曲线使用同一个电极系。
测量深侧向时使用较长的屏蔽电极,测量浅侧向时只使用深测向屏蔽电极的一部分作为屏蔽电极,而另一部分作为回路电极。
如果岩石的电阻率非常高(104-105Ω-m),则测量电流不能有效地聚焦,因此不能够确定岩石的真实电阻率。
在结晶岩地区,双侧向测井可用于划分钻孔周围的岩性、裂隙带和估计裂隙孔隙度。
1.2 视电阻率测井电阻率法测井通常测得的是视电阻率ρs,故过去常称它为视电阻率测井。
由于电阻率法测井的电极系种类越来越多,所以把使用普通电极系的电阻率测井专称为视电阻率测井。
工作时,电极系的A、B电极供电,M、N电极测量电位差,最后根据计算结果绘出与岩层电阻率有关的曲线ρs。
计算公式为ρs =K*ΔU MN/I。
式中K为电极系系数,由电极系排列方式和距离决定。
视电阻率测井主要用来划分钻孔的岩性剖面和进行剖面对比。
有时可用于探测井中金属落物的深度或摸“鱼顶”(探测落井钻具的顶部深度),指导钻具打捞。
1.3 微电阻率测井是电阻法测井的一种,它的特点是电极距只有几厘米。
它包括微电位电极系和微梯级电极系。
为避免钻井液影响,用弹簧片将镶在绝缘板上的电极紧贴井壁。
微梯度电极系比微电位电极系的探测深度小。
在渗透性地层上,微梯度电极系受泥饼的影响较大。
因泥饼的电阻率较低,测得的微电位曲线幅度高于微梯度曲线幅度,称为“正幅度差”。
在非渗透性地层上幅度差不明显。
根据微电阻率测井曲线的“正幅度差”,可以划分出渗透性岩层。
同时,微电阻率测井划分薄岩层的效果很好。
微球形聚焦测井是微电阻率测井的一种,它对贴井壁极板电极系统的特殊设计可获得特殊的电场,从而克服泥饼的影响,获得紧靠井壁的泥浆滤液冲洗带的电阻率。
通常与双侧向测井同时记录。
在石油测井中,渗透性地层被钻井液滤液饱和的井壁冲洗带的电阻率是计算可动油气的重要参数。
电法测井术语
电法测井3.1 电阻率测井 resistivity logging测量地层电阻率的测井方法。
3.2 岩石电阻率 resistivity of rock岩石的电学参数之一,是岩石阻抗电流通过其自身的特性。
3.3 岩石电导率 conductivity of rock岩石的电学参数之一,主要反映电流通过其自身的能力。
与岩石电阻率互为倒数关系。
3.4 钻井液电阻宰 mud resistivity钻井过程中使用的钻井液的电阻率。
3.5 泥饼电阻率 mud-cake resistivity由于井内压力与地层压力的压差,使钻井液中的固体颗粒附着在井壁上形成的泥饼的电阻率。
3.6 钻井液滤液电阻率 mud filtrate resistivity渗入渗透性地层的钻井液滤液电阻率。
3.7 冲洗带电阻率 flushed zone resistivity冲洗带地层的电阻率。
3.8 过渡带电阻率 transitional zone resistivity过渡带地层的电阻率。
3.9 侵入带电阻率 invaded zone resistivity侵入带地层的电阻率。
3.10 地层真电阻率 true formation resistivity原状地层的电阻率。
3.11 地层水电阻率 formation water resistivity原状地层孔隙中所含水的电阻率。
3.12 围岩电阻率 shoulder bed resistivity盖层及垫层的电阻率。
3.13 地层视电阻率 apparent formation resistivity受井筒、侵入带和围岩等测井环境的影响,地层真电阻率的测量结果。
3.14 水平电阻率 horizontal resistivity;parallel resistivity水平方向的电阻率。
3.15 垂直电阻率 perpendicular resistivity;vertical resistivity垂直方向的电阻率。
井液电阻率测井的测量技术
井液 电阻率测 井 的测量 技术
潘 永 恒
( 龙煤 集团地质勘探有限公司 , 黑龙 江 佳木斯 1 5 4 0 0 0 ) 摘 要: 井液电阻率的测量方法分为地面和井下测量 两种 , 井下测量 叉可分 为 自然井液电 阻率法和 浓度扩散 法。井下测量主要有 : 自 然井液 电阻率测量 法、 扩散 法( 即浓度 法) 、 注入 法等 。本文主要 阐述 了井液电阻率测井的基 本测量技 术要 求、 示踪 剂的选择 、 示踪 剂的投 放方式、 测量 时间间隔的选择 等技 术问题 。
关键词 : 井液 电 阻率 测 井 ; 测量 ; 技 术
井液 电阻率 的测量方法分为地面和井下测量两种 , 井 下测 量又 可分为 自然井液 电阻率法和浓度扩散法 。井下测量主要有 : 自然井 液电阻率测量法 、 扩散法 ( 即浓度法 ) 、 注入法等 。 本文主要探讨井液 电阻率测井 的测量技术问题。 1基本测量技术要求 1 . 1对于 同一钻孑 L 的井液 电阻率测 井 ,不 管采用 哪种测量 方
f
÷
\
法, 其测量条件如果选定后 , 必须保证各条 曲线 的测量条件 完全致 ;
不然 , 就 无 可 比性 。 1 . 2在测量时, 必须确保仪器绝缘性能的 良好和电极系数 K, 以
楚
纂 甓
及供 电电流 的准确和稳定 。 煌/ ℃ l - 3要求盐 化井液均匀 , 测 量技术条 件一致 , 曲线测量 间隔时 图 1 溶 解 度 曲线 间恰 当。 1 一碳酸氢铵 : 2 一食盐 1 . 4 定量计算水量时所记录 的时 间必须精确到秒 ,只有在相邻 曲线 的异常形态接近不变时才 能停止工作 。 3 示踪剂的投放方式 1 . 5注人法形成的盐水柱.长度 5 m一 1 0 m不等 ,盐水柱 与原有 传统 的示踪剂投放方式 ,是在 电缆 上绑上装有示踪剂 的布袋 , 井液 的电阻率差为 3 - 4倍 。 再使 电缆在井液中反复运动 , 以便盐化均匀。 采 用这种方法 , 示踪剂 1 . 6不管 采用扩散法 、 注入法或提捞 法 , 盐化 井液前 炉要测量 与井液接触面积大 , 溶解速度快而难 以控制 , 会导致上部含盐量高 , 条 自然状态下 的井液电阻率 曲线 P o , 以选择采取盐化 的方案 。盐 下部含盐量低 , 盐化不易均匀 。 化后 每隔一段时间 , 根据盐化前测 p o 。值的测量技术条件 , 分别 测 采用盐化罐投放示踪剂 , 可 以做到盐化 均匀 。盐化罐用 封底岩 量盐化后 的各 条井液 电阻率 曲线 p . ,P , …, P , 异常形 态接近 不 心管作示踪剂装管 ,管壁上打有 5 — 1 0排 ( 每排 6 - 8 个 )直径约为 变时 , 才能停上工作 , 通常要作 5 — 8条。 3 a r m 的盐化孔 ( 实际施测时 , 还能在盐化罐 内盐化孔处放纸来 控制 1 . 7在盐化井 中工作 时 , 要在供 电电路中串 5 - 3 0 k f t的固定 电 ' 盐化速度) , 井液通过这些盐化 孔进入盐化罐 , 被溶解 的示踪 剂溶液 阻, 以确保供电电流的稳定 。 也通 过这些小孔 回到钻孔中。 盐化罐上方 用丝扣连接一个封顶并带 2示踪剂的选择 有提 环的上盖 , 提 环的用途是连接 电缆 和泥浆电阻仪 。盐化罐的直 示踪剂一般有碳酸氢铵 、 粉末状 食盐和块 状海盐三种。其 中后 径 和长度要按投盐量大小确定 , 一般钻孔 盐化罐的直径要与钻孑 L 井 两种是使用广泛 、 通用的示 踪剂 。 径相适应 。 粉末状食盐 ( N a C1 ) 适用 于水量较 大的钻孔 中测量 。它 与水接 盐化罐 因靠 四周 的小孔 与井液接 触 , 接触面积较 小 , 溶 解速度 触的表面积较大 , 溶解速度快 , 可在较短时间内投放较大 的盐量。 在 较慢 ,由于接触面积小 ,水 的流动基本不影响示踪剂溶解速 度 , 因 投盐量较 大时 , 由于盐 化井液有较大 的浓度 和密度 , 盐化井 液柱产 此, 还可用电缆下放速度 来控 制示踪剂 的溶解 量 , 即控制井 液 的盐 生 的附加 压力能迫使部分盐化井 液压人地层 ,延缓井液 的淡化过 盐化罐 程 。在水量大 、 水流速度快 , 不容易测 出变化 的扩散 曲线 时 , 延缓淡 化情 况。特别是 由于所用盐化罐 吊接在泥浆 电阻仪 的下方 , 下放时可 即时监视 盐化井液 的电阻率变化 ,分析 井液盐化 是否 均 化过程能获得 良好的动态扩散 曲线 , 实现分析含水层动力学特征 的 匀; 在发现盐化不均匀时 , 要及时采取措施 。所 以 , 盐化均匀是使用 稳定 目的。 在水量较小时 , 延缓淡化减慢 了本来就很慢的扩散 , 特别 盐化罐投放示踪剂 的最大优点 。 采用盐化罐的另一优点是投盐量 易 在投盐量较大时 , 难 以测出成功的扩散 曲线 。 于控制。因用 其盐化较均匀 , 要按计 算投盐量大小选择盐化罐 的尺 块状海盐适用于孔较 深 、 水量 中等的情况 。块状海盐与粉末状 且一次投盐量不够时还能多次投放 。采用盐化罐投放示踪剂 是 食盐 的差异 , 主要是海盐是结晶态 , 与水 接触 的表面积较小 , 溶解速 寸 , 种简单而方便 , 效果又好 的投盐方式 。 度较慢 , 在投盐量 较小且钻孔较深 时能使 盐化较均匀 , 提 高测井质 4 测量 时间间隔的选择 量。 用扩散法测量地下水 的流 动与扩散 ,一定要有通 畅的通道 , 这 碳酸氢铵 密度 小 , 8[ ( N H 4 )H C O , ] =1 . 5 8 g / c m , 而盐的密度 大 , 是保证测井成败的关键 。 因此 , 在泥浆钻进 孔中 , 扩散法曲线测量 一 8[ N a C I ] = 2 . 1 — 2 . 2 g / e m , 重 力作用 下 的微 粒沉淀 较小 , 扩散 法 曲线 不然含水层可能会 由于通道堵塞而难 以确定 。 簇通 常无交叉 、 无纵 向移位 , 易于进行 含水 层的定性 、 半定量分 析 ; 定要在洗孔后进行 , 扩散法 曲线间的时间间隔主要取决于钻孔含水层 的水 量。水量 同时 , 碳酸氢铵 溶液的密度与水 差异较小 , 盐化水柱 的附加压力较 大时 , 时间间隔要尽量缩短 。 在不确切 了解含水 层水 量时 , 时间间隔 小, 盐化井 液在含水层 的侵入深 度较浅 , 由于在 水量较小 的钻孔 中 通常要采用先短后长的测量 方法 ,即先选用最短的时间 问隔测量 , 碳酸 氢铵 比含盐 的盐化井 液更可能淡化 , 因此 , 要较快 地获得 良好 在 曲线无 明显变化时再逐步加长测量时间 间隔 。 的扩散 响应 。碳酸氢铵的渗透速度较快 , 这对小水量条件下 能较快 扩散法 曲线必须测量 足够 的时间( 条数 ) 。对单一含 水层 , 最后 地测 出成功 的扩散法曲线也有利。 碳 酸氢铵 的溶解度与温度呈明显 条扩散法曲线的幅度要达 到未盐化前测量的 P。 。 曲线 的幅度 ; 对 正相关关 系 , 不如食盐 的均匀 ( 图 1 ) , 而因钻孔地温梯 度较 小 , 随温 有补 给关系的多层含水层 , 要至少最后两条 曲线 的可动界面基本重 度 的增高溶解速度加快的趋势 , 可以被固态碳 酸氢铵 随孔深逐渐 减 没有明显纵向移动。 少溶解量也相应减少而抵消 , 所 以有 助于盐化 均匀 、 提高测井质量 。 合,
测井曲线总结
测井方法总结总共学习的测井方法有:普通电阻率测井(包括梯度电极系、电位电极系、微电极测井)、深浅三侧向、深浅双侧向、微侧向、邻近侧向、微球形聚焦、感应测井、自然电位、声波时差、自然伽马和自然伽马能谱、放射性同位素测井、密度测井和岩性密度测井、中子测井、地层倾角测井、成像测井。
梯度电极系曲线特征:1、曲线为非对称曲线,顶部梯度电极系的视电阻率曲线在高阻层顶部出现极大值,在高阻层底部(距界面一个电极距)出现极小值;底部梯度电极系的视电阻率在高阻层底部出现极大值,在高阻层顶部(距界面一个电极距)出现极小值。
2、厚地层(参考仪器电极距),地层中部的测量值接近地层电阻率;3、随地层厚度的减小,围岩电阻率的影响增加,测量结果偏离实际值。
地层越薄,围岩影响越大。
电位电极系曲线特征:1、曲线为对称曲线2、视电阻率曲线在地层中部取得极值。
当h>L(电极距)时,随地层厚度增加,地层中部的Ra 接近地层的真电阻率。
3、在地层界面处,出现了一个小平台,其中点对应地层界面。
视电阻率曲线应用:1、划分岩性由不同岩性的地层,其电阻率不同,因此,可以根据视电阻率曲线划分不同岩性的地层。
2、确定地层的真电阻率Rt3、求地层孔隙度、地层水电阻率及含油饱和度.4、比较电极距不同的电极系测量曲线,可确定地层的侵入特征.在条件许可的情况下,可确定孔隙流体性质。
微电极测井曲线特征:1、渗透层两条曲线不重合,微梯度小于微电位,出现正幅差。
2、泥岩段两条曲线重合,读数低3、致密灰岩幅度高呈锯齿状,有幅度不大的正或负的幅度差4、生物灰岩读数高,正幅差大5、孔隙性、裂缝性石灰岩,读数低,有明显幅度差微电极测井曲线应用:1、划分岩性剖面2、确定岩层界面,曲线纵向分层能力强,划分薄层及薄夹层好3、确定含油砂岩有效厚度4、确定井径扩大段5、确定冲洗带电阻率Rxo和泥饼厚度hmc普通电阻率测井仪在井内产生的电场为发散的直流电场,当井内泥浆的矿化度高或井剖面为高阻地层时,井眼分流作用大,测量值与地层电阻率间的误差增大。
《地球物理测井》-第02章 电阻率
2012-6-4
中国石油大学(华东)张福明
19
第二章 电阻率测井
2.1 2.2 2.3 2.4 2.5 2.6 普通电阻率测井原理 聚焦电阻率测井原理 微电阻率测井方法 常用电阻率组合测井 标准测井 电阻率测井新技术简介
2012-6-4
中国石油大学(华东)张福明
20
2.2 聚焦电阻率测井原理
侧向测井与感应测 井是常规测量原状地层 电阻率的主要方法,都 采用了聚焦工作方式。
侧向测井提出的主要原因:
井眼中低阻泥浆分流作用 显著; 泥浆侵入造成单条曲线难 以准确反映地层电阻率。
侧向电阻率测井 电流聚焦示意图
21
2012-6-4
中国石油大学(华东)张福明
1. 侧向测井原理(三侧向为例)
A0:主电极(供主电流I0) A1、A2:屏蔽电极(供屏蔽电流Is,与I0同极性)
R 4 r U I
测量思路:人工电场、测电场参数、刻度转换为电阻率。
2012-6-4
中国石油大学(华东)张福明
4
一、岩石电阻率与岩性、孔隙度、含油饱和度的关系
1. 电阻率与岩性的关系
不同岩石和矿物的电阻率各不相同,这是电阻率测井的基 础。主要原因是岩石的导电类型不同(离子导电、电子导电和 附加导电等)。
② 涡流分别在其中流动;
③ 每个单元环独立存在,在R中产生有用信号deR; ④ 总有用信号E有用=ΣdeR。
教材中基本上是按此思路介绍感应测井原理的。
2012-6-4
中国石油大学(华东)张福明
30
(3)双线圈系探测特性:
lT l R
称为单元环微分几何因子, gdrdz称为单元
g d rd z 1
常用测井方法总结
常用测井方法总结测井是油气勘探和开发中常用的一种地球物理方法,通过测井可以对井内地层的产状、物性和流体属性进行准确的定量描述和解释。
常用测井方法主要包括电测井、声测井、核子测井和测井解释等。
一、电测井:1.电阻率测井:通过测量电阻率来了解地层的孔隙度、孔隙流体的饱和度和岩石的类型。
常见的电阻率测井包括石灰岩电阻率测井、侧向电阻率测井和侵入电阻率测井等。
2.自然电位测井:通过测量地层中自然电位的分布来了解地层性质和流体类型。
自然电位测井一般与电阻率测井配合使用,可用于判断水文地质性质。
3.岩性测井:通过测量地层的物理性质来判断岩石类型、含油气性质和岩性分布。
主要包括中子测井、密度测井和伽马测井等。
二、声测井:1.纵波测井:通过测量地层中纵波的传播速度来了解地层的密度和弹性模量。
可以用于研究岩石骨架的坚固程度、孔隙度和孔隙流体的饱和度。
2.横波测井:通过测量地层中横波的传播速度来了解地层中的剪切模量。
可以用于判断地层中裂缝的存在及其方向。
三、核子测井:1.自然伽马测井:通过测量地层中的自然放射性来了解地层的岩性、照射孔隙度和地层的放射性矿物含量。
可以用于判断天然气的存在及其分布。
2.中子测井:通过测量地层中的中子响应来了解地层的孔隙度和流体类型。
可以判断地层中的天然气、原油和水的分布。
四、测井解释:测井解释是根据测井资料进行地质和油气储层分析的过程。
常见的测井解释方法主要包括定量解释和定性解释。
1.定量解释:通过数学模型和反演算法对测井数据进行处理和解释,获得地层的产状、物性和流体属性等定量信息。
主要方法有电测井定量解释、声测井定量解释和核子测井定量解释等。
2.定性解释:通过观察和分析测井曲线的形态和特征,了解地层的大致性质和特征。
主要方法有孔隙度评判、流体识别和岩性判别等。
总之,电测井、声测井、核子测井是常用的测井方法,通过测井解释可以准确分析地层的产状、物性和流体属性,对油气勘探和开发具有重要的指导意义。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第七章 普通电阻率测井普通电阻率测井是地球物理测井中最基本最常用的测井方法,它根据岩石导电性的差别,测量地层的电阻率,在井内研究钻井地质剖面。
岩石电阻率与岩性、储油物性、和含油性有着密切的关系。
普通电阻率测井主要任务是根据测量的岩层电阻率,来判断岩性,划分油气水曾研究储集层的含油性渗透性,和孔隙度。
普通电阻率测井包括梯度电极系、电位电极系微电极测井。
本章先简要讨论岩石电阻率的影响因素,然后介绍电阻率测井的基本原理,曲线特点及应用。
第一节 岩石电阻率与岩性储油物性和含油物性的关系各种岩石具有不同的导电能力,岩石的导电能力可用电阻率来表示。
由物理学可知,对均匀材料的导体其电阻率为:SL R r 其中L :导体长度,S :导体的横截面积,R :电阻率仅与材料性质有关 由上式可以看出,导体的电阻不仅和导体的材料有关,而且和导体的长度、横截面积有关。
从研究倒替性质的角度来说,测量电阻这个物理量显然是不确切的,因此电阻率测井方法测量的是地层的电阻率,而不是电阻。
下面分别讨论一下影响岩石电阻率的各种因素:一 岩石电阻率与岩石的关系按导电机理的不同,岩石可分成两大类,离子导电的岩石很电子导电的岩石,前者主要靠连同孔隙中所含的溶液的正负离子导电;后者靠组成岩石颗粒本身的自由电子导电。
对于离子导电的岩石,其电阻率的大小主要取决于岩石孔隙中所含溶液的性质,溶液的浓度和含量等(如砂岩、页岩等),虽然其造岩矿物的自由电子也可以传导电流,但相对于离子导电来说是次要的,因此沉积岩主要靠离子导电,其电阻率比较底。
对于电子导电的岩石,其电阻率主要由所含导电矿物的性质和含量来决定。
大部分火成岩(如玄武岩、花岗岩等)非常致密坚硬不含地层水,主要靠造岩矿物中少量的自由电子导电,所以电阻率都很高。
如果火成岩含有较多的金属矿物,由于金属矿物自由电子很多,这种火成岩电阻率就比较底。
二 岩石电阻率与地层水性质的关系沉积岩电阻率主要由孔隙溶液(即地层水)的电阻率决定,所以研究沉积岩的电阻率必须首先研究影响地层水电阻率的因素。
地层水的电阻率,取决于其溶解岩的化学成分,溶液含盐浓度和地层水的温度,电阻率与含盐浓度,及地层水的温度成正比,溶解盐的电离度越大,离子价越高,迁移率越大,地层水电阻率越小。
也就是说岩石电阻率与地层水矿化度温度之间存在正比关系。
三 含水岩石电阻率与孔隙度的关系沉积岩的导电能力主要取决于单位体积岩石中,孔隙体积(孔隙度)和地层水电阻率,孔隙度越大,地层水的电阻率越低,岩石电阻率就越低实验证明,对于沉积岩mw a R R F φ==0 其中: F — 岩石的地层因素或相对电阻,对于给定的岩样,它是一个常数这一比值与岩石的孔隙度和胶结情况,孔隙度形状有关。
R 0 — 孔隙中充满地层水时的岩石电阻率。
R w — 地层水电阻率a — 比例系数,不同岩石有不同的数值m —胶结指数,随岩石胶结程度而变化φ— 岩石连同孔隙度上式就是测井中广泛引用的阿尔奇公式四 含油岩石电阻率与油气饱和度的关系含油岩石电阻率比含水岩石的电阻率大,岩石含油越多(即含油饱和度越高)岩石的电阻率也越高,这时岩石电阻率除了与岩石的孔隙度,胶结情况及孔隙形状有关外,还与油水在孔隙中的分布状况及含油饱和度和含水饱和度有关。
第二节 普通电阻率测井普通电阻率测井是把一个普通的电极系(由三个电极组成)放入井内,测量井内岩石电阻率变化的曲线。
在测量地层电阻率时,要受井径、泥浆电阻率、上下围岩及电极距等因素的影响,测得的参数不等于地层的真电阻率,而是被称为地层的视电阻率。
因此普通电阻率测井又称为视电阻率测井。
油藏在地下的电阻率是一个既不能直接观察又不能直接测量的物理量,只有当电流通过它的时候才能间接的测出来。
因此,在测量电阻率的时,必须向岩层通入一定的电流,然后研究岩石电阻率不同对电场分布的影响,从而进一步找出电位与电阻率之间的关系。
一 电阻率的测量原理由物理学已知,点电源电流场中任一点的电位rRI U 14⋅=π I — 电流强度(已知)r — 该点到点电源的距离(已知)因此只需要知道电位U ,就可以求得电阻率R 的数值。
上图是普通电阻率测井的测量原理线路,将由供电电极和测量电极组成的电极系A 、M 、M 或M 、A 、B 放入井内而把另一个电极N 或B 放在地面泥浆池中,作为接收回路电极,电极系通过电缆与地面上的电源和记录仪想连接。
当电极系由井内向井口移动时供电电极A 、M 供给电流I 。
测量M 、N 电极间的电位差MN U ∆通过地面记录仪可将电位差转换为地层地层视电阻率R a 通过推导可得到(对图a )I U K I U ABBM AM R MN MN a ∆=∆⋅⋅⋅=π4 K — 电极系系数,它的大小与电极系中三个电极之间的距离有关。
对于图b ,上式中 MN ANAM K ⋅⋅=π4二 电极系的分类在电极系的三个电极中,有两个在同一线路C 供电线路或测量线路中,叫成对电极或同名电极,另外一个和地面电极在同一线路(测量线路或供电线路)中,叫不成对电极或单电极。
根据电极间的相对位置的不同可以分为梯度电极系和电位电极系。
1.电位电极系的三个电极之间有三个距离:AM ,AN ,MN 或AM ,BM ,AB这三个距离当中,如果成对电极之间的距离(MN 或AB )最小,即MN AM >或AB MA >.j 叫梯度电极系,梯度电极系有分为顶部梯度电极系和底部梯度电极系两种:顶部梯度:成对电极在不成对电极之上的梯度电极系。
底部梯度: 成对电极在不成对电极之下当成对电极间的距离无限小(在极限情况的0)时的梯度电极系叫理想梯度电极系。
2. 电极系的三个电极之间如果成对电极之间的距离(MN 或AB )较大,即MN AM <或AB MA >.就叫电位电极系。
当成对电极系中的一个电极放到无限远处时,即∞→MN 或∞→AB 这种电位电极系称为理想电位电极系。
3.电极系的记录点电极系探测范围及表示方法采用记录点这一概念是为了便于更好的划分地层,确定地层的顶底界面。
对于梯度电极系,记录点选择在成对电极的中点,测量的视电阻率曲线的极大值和极小值正好对准地层界面。
电极距为不成对电极到记录点的距离,对于电位电极系,记录点选择在两个相近电极A 、M的中点,记录的视电阻率曲线正好与响应地层的中心对称,电极距为单电极到最近一个成对电极之间的距离。
记录点一般用“O ”表示,电极距电极距用“L ”表示,如上图。
电极系的电极距表示电极系的长度,L 不同探测的范围不同。
探测范围通常以探测半径r 表示,把电极系的探测范围理解为一个假想的球体。
梯度电极系的不成对电极电极和电位电极系的A 电极位于球心,通常认为假想球体对测量结果的影响占整个测量结果的50%,则假想球体即为探测范围根据这一规定,对均匀介质计算的结果是,梯度电极系的探测范围是1.4倍电极距,而电位电极系的r=2L ,由此可知,L 越大探测范围越大。
电极系的表示方法:通常按照电极在井中的次序,由上到下写出代表电极的字母,字母间写出相应电极间的距离,(以米为单位)表示电极系的类如:A0.4M0.1N 表示电极距为0.45m 的底部梯度电极系,电极A 、M 之间的距离为0.4m ,M 、N 之间的距离为0.1m三 视电阻率曲线的特征及影响因素假定只有一个高电阻率地层,上下围岩的电阻率相等,并且没有井的影响,采用理想电极系进行测量。
(一).梯度电极系视电阻率曲线特征1.曲线与地层中点不对称,对着高阻层,底部梯度电极系曲线在地层底界面出现极大值,顶界面出现极小值,顶部梯度电极曲线在高阻层顶界面出现极大值,底界面出现极小值,这是确定地层界面的重要特征,来确定高阻层的顶底界面。
2.地层厚度很大时,再地层中点附近,有一段视电阻率曲线和深度轴平行的直线,其值等于地层的真电阻率曲线(用来确定地层的真电阻率)3.对于h>L的中厚度岩层,其视电阻率曲线与厚度曲线形状相似,单随着厚度的减小,地层中部视电阻率曲线的平直段变小直到消失。
不同厚度的高阻层电阻率取值原则:(1)高阻厚层:取中部曲线段的平直段作为地层的真电阻率。
(2)高阻薄层:取曲线唯一的一个尖峰(极大值)(3)高阻中厚层:取面积平均值(具体取值见书)(二)电位电极系视电阻率曲线特征`1当上下围岩电阻率相等时,电位电极系的视电阻率曲线关于地层中心对称2当地层厚度大于电极距时,对应高电阻率地层中心,视电阻率曲线显示极大值地层厚度越大,极大值越接近于地层真电阻率。
3当地层厚度小于电极距时,对应高阻层中心,曲线出现极小值。
4对厚层取曲线的极大值作为电位电极系的视电阻率数值,围岩上下界面对b的中点。
应界面处平直段的中点即bc,''c(三)视电阻率曲线影响因素(略讲)1采用不同电阻率的泥浆钻井时,会对渗透性地层产生泥浆高侵和泥浆低侵现象,视电阻率会受到影响。
2另外,井位、电极距、上下围岩性质都会对视电阻率产生影响。
因此,在用视电阻率曲线来确定地层真电阻率时,必须经过多次校正。
四、微电极测井微电极测井是在普通电阻率测井的基础上发展起来的一种测井方法,它采用特制的微电极测量井壁附近地层的电阻率。
普通电阻率测井能从剖面上划分出高阻层,但它不能区分这个高阻层是致密层还是渗透层,另外,含油气地层经常会遇到砂泥岩薄的交互层,由于普通电极系的的电极距较长,尽管能增加探测深度,但难以划分薄层(这是一对矛盾)。
因此,为解决上述实际问题,在普通电极系的基础上,采用了电极距很小的微电极测井。
(一)微电极测井的原理微电极电极距比普通电极系的电极距小的多,为了减小井的影响,电极系采用的特殊的结构,测井时使电极紧贴在井壁上,这就大大减小了泥浆对结果的影响。
我国微电极测井普遍采用微梯度和微电位两种电极系,为微梯度的电极距为0.0375m微电位的电极距为0,05m由于电极距很小,实验证明微梯度电极系的探测范围只有5cm微电位为8cm左右。
在渗透性地层处,由于泥浆滤液侵入地层中,在井的周围形成泥浆滤液侵入带,井壁上形成了泥饼,侵入带内的泥浆滤液是不不均匀的。
靠近井壁附近,孔隙内几乎都是泥浆滤液,这部分叫泥浆冲洗带,它的电阻率大于5倍的泥饼电阻率,而泥饼电阻率约为泥浆电阻率的1—3倍,在非渗透的致密层和泥岩层段,没有泥饼和侵入带。
渗透层和非渗透层的这种区别,是区分它们的重要依据。
由于微梯度和微电位电极系探测半径不同则泥饼泥浆薄膜(极板与井壁之间夹的泥浆)和冲洗带之间的电阻率不同,探测半径较大的微电位电极系主要受冲洗带电阻率的影响,显示较高的数值。
微梯度受泥浆影响较大,显示较底的数值。
因此在渗透性地层处,这个差异可以判断渗透性地层,显示出的幅度差称为正幅度差,(反之,显示出的幅度差称为负幅度差)利用微梯度和微电位的视电阻率曲线的差别研究地层,必须使微电极系和井壁的接触条件保持不变,所以要求微梯度和微电位同时测量。
