1.2 常用制图工具及使用
常用绘图工具仪器及用品的使用方PPT课件
5、曲线板
如图所示，用曲线板画曲线时，应先将需要连接的各点徒手 轻轻地连成光滑的细线，然后在曲线板上选择曲率合适的部分与 徒手连接的曲线贴合，每次连接应至少通过曲线上三个点，在描 线时，前面应有一段与上一次所描的线段重合，后面留一段待下 次描。
第5页/共8页
二、专用绘图工具
1．机械式绘图机 相对于基本绘图工具而言，各种机械式绘图机的绘图效率
第7页/共8页
谢谢您的观看！
第/共8页
2、三角板
三角板是直角三角形透明板，一副两块，锐角分别为45 ° 及60 ° 、30 ° 。 1.与丁字尺配合画垂线 图样上的垂线都借助于三角板与丁字尺的 配合作图。 2.两三角板与丁字尺配合画15°倍角线。 ⑴画45°、90°、135°线； ⑵画30°、60°等斜线； ⑶画15°、75°等斜线。
第1页/共8页
第3页/共8页
4、 铅笔
根据绘图需要，可选挥不同软硬程度的铅笔。常用的 型号为2H．H，HB，B，2B。 H表示硬度，H前数字越大， 铅芯越硬；B表示软度，B前数字越大，铅芯越软；HB软硬 适中。其选用推荐如下：打底稿用H，2H，加深直线用HB， B，加深圆用B，2B，写字用HB。
铅笔的铅芯一般用砂纸磨成所需的形状，画底稿和写 字时，应磨成锥形；加深粗实线时，应磨成矩形。如图所示。
3、圆规和分规
圆规是画圆、画圆弧的仪器，有两条腿，其中一条装 有钢针，另一条有肘形关节，可装接各种插腿。画铅笔图时 装入铅笔插腿；画墨线图时装入鸭嘴笔插腿；画大圆时还可 装上延伸杆，然后再在延伸杆循孔内装上所需的插腿。
第2页/共8页
分规是用来量取线段和等分线段的工具。分规两腿端部有 钢针．两腿合拢时，两针尖应合为一点。图a为用分规截取等长 线段的方法。图b表示用试分法等分线段的过程。

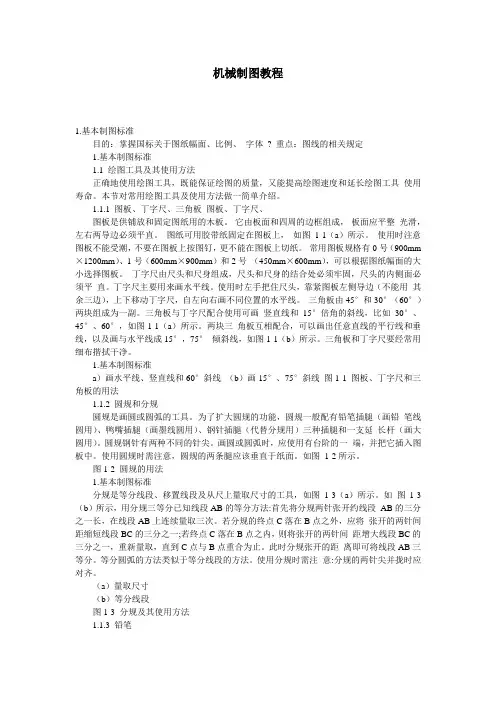

机械制图教程(免费版)
机械制图教程1.基本制图标准目的：掌握国标关于图纸幅面、比例、字体? 重点：图线的相关规定1.基本制图标准1.1 绘图工具及其使用方法正确地使用绘图工具，既能保证绘图的质量，又能提高绘图速度和延长绘图工具使用寿命。
本节对常用绘图工具及使用方法做一简单介绍。
1.1.1 图板、丁字尺、三角板图板、丁字尺、图板是供铺放和固定图纸用的木板。
它由板面和四周的边框组成，板面应平整光滑，左右两导边必须平直。
图纸可用胶带纸固定在图板上，如图1-1（a）所示。
使用时注意图板不能受潮，不要在图板上按图钉，更不能在图板上切纸。
常用图板规格有0号（900mm ×1200mm）、1号（600mm×900mm）和2号（450mm×600mm），可以根据图纸幅面的大小选择图板。
丁字尺由尺头和尺身组成，尺头和尺身的结合处必须牢固，尺头的内侧面必须平直。
丁字尺主要用来画水平线。
使用时左手把住尺头，靠紧图板左侧导边（不能用其余三边），上下移动丁字尺，自左向右画不同位置的水平线。
三角板由45°和30°（60°）两块组成为一副。
三角板与丁字尺配合使用可画竖直线和15°倍角的斜线，比如30°、45°、60°，如图1-1（a）所示。
两块三角板互相配合，可以画出任意直线的平行线和垂线，以及画与水平线成15°，75°倾斜线，如图1-1（b）所示。
三角板和丁字尺要经常用细布揩拭干净。
1.基本制图标准a）画水平线、竖直线和60°斜线（b）画15°、75°斜线图1-1 图板、丁字尺和三角板的用法1.1.2 圆规和分规圆规是画圆或圆弧的工具。
为了扩大圆规的功能，圆规一般配有铅笔插腿（画铅笔线圆用）、鸭嘴插腿（画墨线圆用）、钢针插腿（代替分规用）三种插腿和一支延长杆（画大圆用）。
圆规钢针有两种不同的针尖。
1.2手工绘图工具及其使用方法.
1.2手工绘图工具及其使用方法
1.2.1图板、丁字尺、三角板
图版用来铺放图纸应表面光洁，丁字尺用来画水平线，三角板与丁字尺配合用来画垂直线和与水平成15°角倍数的些线。
1.2.2圆规和分规
圆规用来画圆和圆弧，分规用来等分和量取线段。
1.2.3绘图用品
（1）曲线板
曲线板是手工描绘由已知点构成的自由曲线的工具。
使用时从曲线的一端开始选择曲线板与曲线相吻合的4个点，用铅笔沿曲线板轮廓画出前3点之间的曲线，留下第4点不画，下一步从第3点开始，包括第4点，再选择4个点，绘制第2段曲线，如此重复，直到完成整段曲线。
由于采用了曲线段首尾重叠的方法，因此，绘制的曲线比较光滑。
（2）绘图铅笔
绘制工程图要使用铅笔，绘图铅笔依铅芯的软硬有B、HB、H等多种型号。
B 前面的数字越大，表示铅芯越软。
H前面的数字越大，表示铅芯越硬。
HB标号的铅芯软硬适中，建议按照下面的方法选择铅笔：用H、2H的铅笔画底稿，加深细线；用HB的铅笔写字、画箭头；用B、HB的铅笔画粗实线。
圆规上加深宜用B 或2B的铅芯。
加深粗实线时，铅芯宜削成与图线宽度相同的矩形，画细线用的铅笔宜削成圆锥状。
如图2所示。
用铅笔绘制直线时，在前后方向上，铅笔应与图纸纸面垂直；在画线方向上，铅笔应向画线方向倾斜30°，以便于用力画线。
（a）（b）
图2绘图用铅芯的形状
（3）橡皮与擦图片
橡皮是用来擦除图纸上多余图线的工具。
擦图片是其上有许多不同形状槽孔的塑料或不锈钢制薄片，用来擦除图线时，保护不擦的图线。
擦除图线时应当保证橡皮和擦图片的整洁。
绘图工具及常用几何作图方法
徒手绘图的方法
1.握笔的方法
手握笔的位置要比尺规作图高些，以利于运笔和观察目标。 笔杆与纸面成45°～60°角,执笔稳而有力。
2.直线的画法
画直线时,眼睛看着画线的终点,轻轻移动手腕和手臂。画水 平线时为顺手，图纸可斜放。画竖直线时上下运笔。
3.圆及圆角的画法
先定圆心及画中心线,再根据半径大小用目测在中心线上 定出四点,过这四点画圆。当圆的直径较大时,可过圆心增画 两条45°斜线,在线上再定四点,过这八点画圆。
画圆角时，先用目测在分角线上选取圆心位置，过圆心 向两边引垂直线定出圆弧的起点和终点,并在分角线上也画出 一圆周点,然后徒手作圆弧把这三点连接起来。
4.椭圆的画法
可按画圆的方法先画出椭圆的长短轴,并用目测定出其 端点位置,过这四点画一矩形，然后徒手作椭圆与此矩形相 切。也可先画适当的外切菱形，再根据此菱形画出椭圆。
(5) 作图求解圆弧连接的圆心和切点。
(6) 绘制中间线段、连接线段及需要确定位置的其他图线。 (7) 对照原图检查、整理全图。
第三阶段：加深、完成全图 该阶段是表现作图技巧、提高图面质量的重要阶 段。故应认真、细致，一丝不苟。 加深的原则是：先细后粗，先曲后直；从上至下， 从左至右。 图线要求：线型正确，粗细分明，均匀光滑，深 浅一致。 图面要求：布图适中，整洁美观，字体、数字符 合标准规定。
(2) 削磨铅笔、铅芯。
(3) 分析了解所绘对象，根据所绘对象的大小选择合 适的图幅及绘图比例。
(4) 固定图纸。
第二阶段：画底图
本阶段的目的是确定所绘对象在图纸上的确切位置。不分 线型，全部采用超细实线（实际上要比细实线更细且轻）绘制。
(1) 绘图纸边界线，图框线和标题栏框线。
尺规绘图工具和仪器的使用方法
3. 固定图纸
4. 画底稿
5. 检查并清理底稿后，加深图形和标注尺寸，最后完成标题栏。
6. 全面检查图纸
画出图框和标题栏轮廓后，先画出各图形的基准线，注意各图的位置要布置匀称。底稿线要细，但应清晰。
02
分规两针尖要等长，合拢时要对准。使用时，要单手操作，调整间距。
03
二、分规、比例尺的用法
01
02
03
A
1-2 尺规绘图工具和仪器的使用方法
B
比例尺是刻有不同比例的直尺。其三个侧面上刻有不同的比例刻度可供度量尺寸时选用。
C
比例尺除用来直接在图上度量尺寸外，还可用分规从比例尺上量取尺寸。
二、分规、比例尺的用法
作图时先徒手用细线将各点连成曲线，然后选择曲线板上曲率合适的部分分段描绘。
与左段重合
本次描绘
留待与右段重合
1-2 尺规绘图工具和仪器的使用方法
五、铅笔的削法
”
铅笔的铅芯可削成锥形或楔形 。
1
2
一、正多边形的画法 1. 正六边形
（1）根据对角线长度作图
§1-3 几何作图
§1-5 手工绘图的方法和步骤
画直线时，眼睛要注意线段的终点，以保证线段画得平直，方向准确。
仪器使用
1-2 尺规绘图工具和仪器的使用方法
要提高绘图的准确度和绘图效率，必须正确地使用各种绘图工具和仪器。常用的手工绘图工具和仪器有图板、丁字尺、三角板、比例尺、圆规、分规、铅笔、曲线板等。
一、图板、丁字尺、三角板的用法 图板和丁字尺的用法：
§1-2 尺规绘图工具和仪器的使用方法
图板的板面应平坦，用作导边的左侧边应平直。
三、斜度和锥度 1. 斜度定义
机械制图常用制图工具与使用
1.2 常用制图工具及使用
图1-18 常用圆规
1.2 常用制图工具及使用
画圆时应先定圆心位置，用细点画线画出垂直相交的中心线，量取半径后， 用右手转动圆规手柄，沿顺时针方向均匀画圆。画大尺寸圆弧时，应将针脚笔脚 折弯，使其与纸面垂直，如图1-19所示。画小圆常用点圆规或弹簧规，也可用模 板画出。
图1-19 圆规使用方法
2.分规 分规两脚均为钢针，两针尖合拢时应对齐。用于量取线段长度或等分直线 段及圆弧。
图1-15 三角板与丁字尺画特殊角度线
1.2 常用制图工具及使用
竖直线应自下而上画出。两块三角板既可画出45°、30°、60°、90°角度 线，也可画出任意直线的平行线或垂直线，如图1-16所示。
图1-16 用三角板画平行有木杆和活动铅笔两种。铅笔软硬程度分别以字母B、H和数字表示，B （H）前的数字越大表示铅笔越软（硬）。HB表示软硬适中。HB铅笔用于写字和 画细线;H或2H用于画底稿;B或2B用于加深加粗图线。圆规用铅芯应比图线的铅芯 软一号。 铅笔应削制成圆锥形和楔形两种（保留标号），笔尖露出铅芯6mm～8mm，如 图1-17所示。
1.2 常用制图工具及使用
教学目的:
掌握常用绘图工具和仪器的正确使用方法 。
教学重点：
正确使用绘图工具绘制图线 。
教学难点：
正确使用绘图工具绘制图线 。
1.2 常用制图工具及使用
为保证绘图质量，提高绘图速度，必须正确而熟练地使用绘图工具。下面介 绍一些常用制图工具的使用方法。 1.2.1 图板、丁字尺 图板是用来铺放及固定图纸的矩形木板。图板的规格名称均与图纸幅面代号 相同。图板表面应平坦光洁、软硬适中。图板左右两边为导边，必须平直。 丁字尺由尺头和尺身组成，主要用于绘制水平线，也可与三角板配合使用， 绘制特殊的角度线。作图时，尺头应紧靠图板左侧，并上下移动尺身至画线位 置，用左手按住尺身，再自左向右在尺身工作边画线。 1.2.2 三角板 一副三角板为45°、30°（60°）各一块，除直接画直线外，也可配合丁字 尺画出竖直和特殊角度的斜线，如图1-15所示。
常用工具的使用2
用分规等分线段
三、铅笔
用H和B代表铅芯的软硬。 H表示硬性铅笔， H前边的数字越大，表 示铅芯越硬。 B表示软性铅笔， B前的数字越大，表示 铅芯越软。 一般描粗用B或2B型， 写字用HB型，打底稿用 H或2H型
铅笔芯的削磨方法
铅笔芯一般削磨成锥形和矩形两 种，分别用来绘制细实线和粗实线
2.丁字尺
丁字尺由尺身与尺头组成，呈“丁”字形。 (1)作用 绘制水平线,与三角板配合使用可画直线及倾斜线 (2)使用方法 左手扶住尺头，将尺头的内侧边紧帖图板的导边， 上下移动丁字尺，自左向右，可画出不同位置的水平 线。
3.三角板
一副三角板是两块分别具有45 ° 及30 °、60°的直 角三角形透明板。三角板经常与丁字尺配合使用，以绘制 垂直线、与水平线成15°倍角的倾斜线，以及它们的平行 线，如图所示。两块三角板配合使用时，也可绘制其它角 度的垂直和平行线，
常用绘图工具和绘图方法简介
一、绘图工具和用品的使用
在机械制图中，常用的绘图工具和仪器有图板、丁字 尺、三角板、比例尺、曲线板、圆规、分规、铅笔等等， 要提高手工绘图的质量和速度，必须正确熟练地使用各种 绘图工图板一般是用胶合板制成，绘图时需将图纸平铺在图板上， 并且用胶带纸固定，常用的图板规格有0号1200*900 、1号 900*600和2号600*450。 (1)要求 板面光滑平整，四边由 平直的硬木镶边，其左侧 边称为导边，必须平直， 注意板面和工作边完好 不受损，防止受潮和受热。 (2)作用 主要用来固定图 纸并且进行绘图。
4.曲线板 作用： 曲线是用来绘制非圆曲线的。 曲线板用法: 曲线板绘图时，首先要定出曲线上足够数量的点，再徒手用铅笔轻 轻地将各点光滑地连接起来，然后选择曲线板上曲率与之相吻合的部 分分段画出各段曲线。
第1次课 §1-1 常用绘图工具及用法 §1-2 制图国家标准基本规定
《机械制图》程序教学内容及教学双边活动教学方法导入新授第1章制图基本知识§1-1 常用绘图工具及用法“工欲善其事，必先利其器”为了提高绘图质量，加快绘图速度，必须注意正确、熟练地使用绘图工具和采用正确的绘图方法。
一、图板图板是用来铺放和固定图纸胶合板制成，四周镶有硬木边图板的左右导边光滑、平直用胶带纸固定，而不用图钉，以免损坏板面、图板不可受潮湿和受高热，以免引起板面翘曲变形。
二、丁字尺画水平线：左——右是用有机玻璃等制成，由尺头和尺身两部分垂直相交构成丁字形。
尺头的内边缘为丁字尺导边，尺身的上边缘为工作边，都要求平直光滑。
将丁字尺沿图板导边上下滑动、可作得一系列相互平行的水平线。
丁字尺用毕后应挂在干燥的地方，以防止翘曲变形。
三、三角板画铅垂线：下——上画15°倍数角的各种倾斜线：左——右一副三角板包括45°×45°和30°×60°各一块一般为透明有机玻璃板制成。
对其要求是板平边直、角度准确。
四、圆规圆规主要用来画圆和圆弧。
圆规的一条腿上装有带台阶的小钢针，用来定圆心，并防止针孔扩大；另一条腿上可安装铅芯，用来画圆和圆弧或安装钢针代替分规。
五、分规分规主要用来量取线段和等分线段或圆周。
演示介绍演示介绍程序教学内容及教学双边活动教学方法六、曲线板曲线板是用来画非圆曲线的工具。
曲线板的轮廓线是由多段不同曲率半径的曲线所组成。
使用曲线板画曲线时，必须分几次完成。
画曲线的步骤如下：1、将需要连接的各点求出来，徒手用细线顺次地连接起来。
2、由曲线上曲率半径较小的部分开始，选择曲线板上曲率适当的部分，逐段描绘，每次连接应至少通过四个点，并留一段下次再描。
3、描下一段时，其前面应有一段与上次所描的线段重复，后面应留一段待第三次再描。
4、按照上述方法逐段描绘，直到描完曲线为止。
(a) (b) (c)七、比例尺比例尺又叫三棱尺，是刻有不同比例的直尺，供量取不同比例的尺寸用。
现代工程图学 - 制图的基本知识与技能
制图的基本知识与技能1.1国家标准《技术制图》和《机械制图》的一般规定我国于1959年发布了国家标准《机械制图》。
国家标准简称“国标”，其代号为“GB”。
例如GB/T14691-1993，其中“T”为推荐性标准，“14691”是标准顺序号，“1993”是标准颁布的年代号。
1.1.1图纸幅面（GB/T14689-2008）和格式1.图纸幅面图纸幅面简称图幅，是指由图纸的宽度和长度组成的图面，即图纸的有效范围，通常用细实线绘出，称为图纸边界或裁纸线。
基本幅面：A0：841x1189A1：594x841A2：420x594A3：297x420A4：210x297绘制技术图样时，优先采用基本图幅，必要时，也允许以基本幅面的短边的整数倍加长幅面。
2.图框格式图框即指图纸上限定绘图区域的线框，即绘图的有效范围。
无论图样是否装订，图框线都必须用粗实线画出。
图纸可横放或竖放，其格式分为不留装订边和留装订边两种。
同一产品的图样只能采用同一种格式。
为了使图样复制和缩微摄影时定位方便，应在图纸各边的中点处分别画出对中符号。
对中符号用粗实线绘制，线宽不小于0.5mm，长度从纸边界线开始深入图框内与5mm。
3.标题栏及明细栏每张图样上都必须有标题栏，用来填写图样上的综合信息，是图样的组成部分。
标题栏的基本要求、内容、尺寸和格式在国家标准GB/T10609.1-2008《技术制图》——“标题栏”中有详细规定，标题栏一般印制在图纸上，不必自己绘制。
明细栏是装配图中才有的，需自己绘制。
GB/T10609.2-2009《技术制图》——“明细栏”中规定了明细栏的样式。
看图的方向与标题栏方向一致。
（标题栏有位于右上角和位于右下角两种情况）1.1.2比例（GB/T14690-1993）图样比例是指图中图形与实物相应要素的线性尺寸之比。
不管绘制机件时所采用的比例是多少，在标注尺寸时，仍应按机件的实际尺寸标注，与绘图的比例无关。
绘图时，首先选择比例，优先选择整数比例绘制同一机件的各个视图时，应尽可能采用相同的比例，并在标题栏的比例栏中填写。
常用绘图工具与使用
1 .常用绘图工具与使用--针管笔针管笔又称绘图墨水笔，是专门用于绘制墨线线条图的工具，可画出精确的且具有相同宽度的线条。
针管笔的针管管径的大小决定所绘线条的宽窄。
针管笔有不同粗细，其针管管径有从0.1-1．2mm的各种不同规格，在设计制图中至少应备有细、中、粗三种不同粗细的针管笔。
使用针管笔时应注意：(1)绘制线条时，针管笔身应尽量保持与纸面垂直，以保证画出粗细均匀一致的线条。
(2)针管笔作图顺序应依照先上后下、先左后右、先曲后直、先细后粗的原则，运笔速度及用力应均匀、平稳(图)。
(3)用较粗的针管笔作图时，落笔及收笔均不应有停顿。
(4)针管笔除用来作直线段外，还可以借助圆规的附件和圆规连接起来作圆周线或圆弧线。
(5)平时宜正确使用和保养针管笔，以保证针管笔有良好的工作状态及较长的使用寿命。
针管笔在不使用时应随时套上笔帽，以免针尖墨水干结，并应定时清洗针管笔，以保持用笔流畅。
2. 圆规圆规为画圆及画圆周线的工具。
其形状不一，通常有大、小两类。
圆规中一侧是固定针脚，另一侧是可以装铅笔及直线笔的活动脚。
另外，有画较小半径圆的弹簧圆规及小圈圆规(或称点圆规)。
弹簧圆规的规脚间有控制规脚宽度的调节螺丝，以便于量取半径，使其所能画圆的大小受到限制；小圈圆规是专门用来作半径很小的圆及圆弧的工具。
使用圆规时应注意：(1)在画圆时，应使针尖固定在圆心上，尽量不使圆心扩大，而影响到作图的准确度(图)。
(2)在画圆时，应依顺时针方向旋转，规身略可前倾。
(3)画大圆时，针尖与铅笔尖要垂直于纸面。
(4)画过大的圆时，需另加圆规套杆进行作图，以保证作图的准确性。
(5)画同心圆时，应遵循先画小圆再画大圆的次序。
(6)如遇直线与圆弧相连时，应遵循先画圆弧后画直线的次序。
(7)圆及圆弧线应一次画完。
分规分规是用来截取线段、量取尺寸和等分直线或圆弧线的工具。
分规有普通分规和弹簧分规两种。
分规的两侧规脚均为针脚。
(1)量取等分线时，应使两个针尖准确落在线条上，不得错开。
《计算机绘图基础》制图的基本知识和技能精讲
7
1.2.2.绘图仪器
2.圆规的使用方法
(1) 先调整针尖和铅 心插腿的长度，使针尖略 长于铅芯。
(2) 取 好 半 径 ， 以 右 手握住圆规头部，左手食 指协助将针尖对准圆心。
8
1.2.2.绘图仪器
2.圆规的使用方法 (3) 匀 速 顺 时 针 转 动
1.绘图纸
绘图纸要求纸面洁白、质地坚实，橡皮擦 试不易起毛，画墨线时不洇透。绘图时应鉴别正 反面，使用正面。
描图纸用于描绘复制蓝图的墨线图。要求洁白、 透明度好。描图纸薄而脆，使用时应避免折皱， 不能受潮。
12
1.2.3.绘图用品 2.绘图铅笔
硬
软硬适中
软
… 4H 3H 2H H HB B 2B 3B 4B …
45°
30°
L
45°
60°
4
11..22..11..绘绘图图工工具具 4.曲线板的使用
曲线板用来画非圆曲线。描绘曲线时，先徒手将已 求出的各点顺序轻轻地连成曲线，再根据曲线曲率大小 和弯曲方向，从曲线板上选取与所绘曲线相吻合的一段 与其贴合，每次至少对准四个点，并且只描中间一段， 前面一段为上次所画，后面一段留待下次连接，以保证 连接光滑流畅。
⒉ 用半径为R的圆弧连接两已知圆弧（外切）
⑴ 以O1为圆心，R1+R为半径
R
画圆弧。
⑵ 以O2为圆心，R2+R为半径
O3
●
画圆弧。
⑶ 分别连接O1O3、O2O3 求得两个切点。
⑷ 以O3为圆心， R为半径画连 接圆弧。
● C1 O1
C2 ● O2
27
1.3.3.圆弧连接
工程制图基本要素
1.2制图工具及其使用方法正确使用制图工具对提高制图速度和图面质量起着重要的作用，熟练掌握制图工具的使用方法是一名工程技术人员必备的基本素质。
常用的制图工具有：图板、丁字尺、三角板、圆规、分规、比例尺、曲线板、擦图片、绘图铅笔、绘图橡皮、胶带纸、削笔刀等等。
1.2.1铅笔和铅芯在绘制工程图样时要选择专用的“绘图铅笔”，一般需要准备以下几种型号的绘图铅笔：B或HB——用来画粗实线；HB——用来画细实线、点画线、双点画线、虚线和写字；H或2H——用来画底稿。
H前的数字越大，铅芯越硬，画出来的图线就越淡；B前的数字越大，铅芯越软，画出来的图线就越黑。
由于圆规画圆时不便用力，因此圆规上使用的铅芯一般要比绘图铅笔软一级。
用于画粗实线的铅笔和铅芯应磨成矩形断面，其余的磨成圆锥形，如图1-12所示。
铅笔应从无硬度标记的一端削起。
画线时，铅笔在前后方向应与纸面垂直，而且向画线前进方向倾斜约30°，如图1-13所示。
当画粗实线时，因用力较大，倾斜角度可小一些。
画线时用力要均匀，匀速前进。
图1-12 铅笔的削法1.2.2图板、丁字尺和三角板图板根据大小有多种型号，图板的短边为导边；丁字尺是用来画水平线的，丁字尺的上面那条边为工作边。
如采用预先印好图框及标题栏的图纸进行绘图，则应使图纸的水平图框线对准丁字尺的工作边后，再将其固定在图板上，以保证图上的所有水平线与图框线平行。
如采用较大的图板，为了便于画图，图纸应尽量固定在图板的左下方，但须保证图纸与图板底边有稍大于丁字尺宽度的距离，以保证绘制图纸上最下面的水平线时的准确性。
图1-13 用丁字尺画水平线图1-14 用丁字尺画垂直线用丁字尺画水平线时，用左手握住尺头，使其紧靠图板的左侧导边作上下移动，右手执笔，沿丁字尺工作边自左向右画线。
当画较长的水平线时，左手应按住丁字尺尺身。
画线时，笔杆应稍向外倾斜，尽量使笔尖贴靠尺边，如图1-13所示。
画垂直线时，手法如图1-14所示，自下往上画线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图1-17 铅笔削法
圆锥形铅笔用于画细线及书写文字;软型铅芯常削成矩形，用于描深描粗线。 画线时笔尖应与尺身靠紧，笔身垂直于纸面或向运笔方向倾斜，用力要均匀。 用圆锥形铅笔画长线时应转动笔杆，以使图线粗细均匀。画出的图线应清晰 光滑、色泽均匀，同类图线粗细一致。
1.2 常用制图工具及使用
1.2.4 圆规和分规 1.圆规 1.圆规 圆规用于画圆和圆弧。常用圆规如图1-18所示。 圆规上装有带台阶小钢针的脚称针脚，用于确定圆心;装铅芯笔的脚称笔 脚，用于作图线。笔脚还可装鸭嘴笔尖用于上墨描图，装延伸杆用于画大圆，装 钢针可做分规。 使用圆规时，应使针脚稍长于笔脚，针尖插入图板后，钢针台阶应与铅芯尖 端齐平。铅芯削成与纸面成75°锲形，以使圆弧粗细均匀如图1-18（e）所示。
1.2 常用制图工具及使用
教学目的: 教学目的:
掌握常用绘图工具和仪器的正确使用方法 。
教学重点： 教学重点：
正确使用绘图工具绘制图线 。
教学难点： 教学难点：
正确使用绘图工具绘制图线 。
1.2 常用制图工具及使用
为保证绘图质量，提高绘图速度，必须正确而熟练地使用绘图工具。下面介 绍一些常用制图工具的使用方法。 图板、 1.2.1 图板、丁字尺 图板是用来铺放及固定图纸的矩形木板。图板的规格名称均与图纸幅面代号 相同。图板表面应平坦光洁、软硬适中。图板左右两边为导边，必须平直。 丁字尺由尺头和尺身组成，主要用于绘制水平线，也可与三角板配合使用， 绘制特殊的角度线。作图时，尺头应紧靠图板左侧，并上下移动尺身至画线位 置，用左手按住尺身，再自左向右在尺身工作边画线。 1.2.2 三角板 一副三角板为45°、30°（60°）各一块，除直接画直线外，也可配合丁字 尺画出竖直和特殊角度的斜线，如图1-15所示。
图1-18 常用圆规
1.2 常用制图工具及使用
画圆时应先定圆心位置，用细点画线画出垂直相交的中心线，量取半径后， 用右手转动圆规手柄，沿顺时针方向均匀画圆。画大尺寸圆弧时，应将针脚笔脚 折弯，使其与纸面垂直，如图1-19所示。画小圆常用点圆规或弹簧规，也可用模 板画出。
图1-19 圆规使用方法
2.分规 2.分规 分规两脚均为钢针，两针尖合拢时应对齐。用于量取线段长度或等分直线 段及圆弧。
Байду номын сангаас.2 常用制图工具及使用
1.2 常用制图工具及使用
1.2.5 其他常用绘图工具 其他常用绘图工具有:比例尺、曲线板、鸭嘴笔、针管笔和模板等。 比例尺是将标准尺寸刻度换算成比例刻度刻在尺上。画图时按所需比例从比 例尺上直接量取尺寸。 曲线板用于绘制非圆曲线。使用时应先定出曲线上足够数量的点，再选择曲 线上曲率与其相吻合部分，然后分段画出各段曲线。应注意某段曲线的末端应留 一小段，当画下一段曲线时应使一小段与其重合，这样曲线才会圆滑。 鸭嘴笔和针管笔用于墨线描图。 模板上制有多种不同尺寸的专用图形，如六角、圆、椭圆、字格等。绘图时 可直接从模板上描绘图形。模板作图快速简便，但是作图时应注意对准定位线， 绘图笔应垂直纸面，沿图形孔的周边绘制。 绘图工具另外还有橡皮、小刀、量角器、擦图片、胶带纸、细砂纸等。
图1-15 三角板与丁字尺画特殊角度线
1.2 常用制图工具及使用
竖直线应自下而上画出。两块三角板既可画出45°、30°、60°、90°角度 线，也可画出任意直线的平行线或垂直线，如图1-16所示。
图1-16 用三角板画平行线及垂直线
1.2 常用制图工具及使用
1.2.3 铅笔 铅笔有木杆和活动铅笔两种。铅笔软硬程度分别以字母B、H和数字表示，B （H）前的数字越大表示铅笔越软（硬）。HB表示软硬适中。HB铅笔用于写字和 画细线;H或2H用于画底稿;B或2B用于加深加粗图线。圆规用铅芯应比图线的铅芯 软一号。 铅笔应削制成圆锥形和楔形两种（保留标号），笔尖露出铅芯6mm～8mm，如 图1-17所示。
