【2019年整理】华为_FPGA设计流程指南

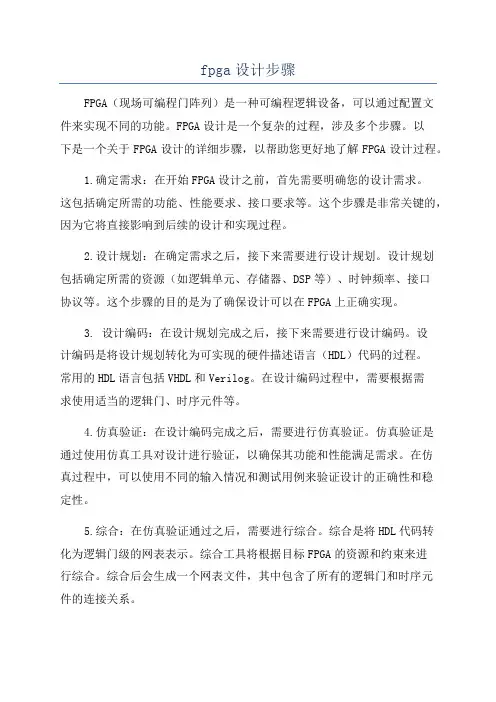

fpga设计步骤
fpga设计步骤FPGA（现场可编程门阵列）是一种可编程逻辑设备，可以通过配置文件来实现不同的功能。
FPGA设计是一个复杂的过程，涉及多个步骤。
以下是一个关于FPGA设计的详细步骤，以帮助您更好地了解FPGA设计过程。
1.确定需求：在开始FPGA设计之前，首先需要明确您的设计需求。
这包括确定所需的功能、性能要求、接口要求等。
这个步骤是非常关键的，因为它将直接影响到后续的设计和实现过程。
2.设计规划：在确定需求之后，接下来需要进行设计规划。
设计规划包括确定所需的资源（如逻辑单元、存储器、DSP等）、时钟频率、接口协议等。
这个步骤的目的是为了确保设计可以在FPGA上正确实现。
3. 设计编码：在设计规划完成之后，接下来需要进行设计编码。
设计编码是将设计规划转化为可实现的硬件描述语言（HDL）代码的过程。
常用的HDL语言包括VHDL和Verilog。
在设计编码过程中，需要根据需求使用适当的逻辑门、时序元件等。
4.仿真验证：在设计编码完成之后，需要进行仿真验证。
仿真验证是通过使用仿真工具对设计进行验证，以确保其功能和性能满足需求。
在仿真过程中，可以使用不同的输入情况和测试用例来验证设计的正确性和稳定性。
5.综合：在仿真验证通过之后，需要进行综合。
综合是将HDL代码转化为逻辑门级的网表表示。
综合工具将根据目标FPGA的资源和约束来进行综合。
综合后会生成一个网表文件，其中包含了所有的逻辑门和时序元件的连接关系。
6.物理布局：在综合完成之后，需要进行物理布局。
物理布局是将逻辑网表映射到FPGA的物理资源上的过程。
物理布局过程中需要考虑资源的分配、时钟布线、信号路由等因素。
物理布局的目标是最大程度地优化资源利用和信号延迟。
7.静态时序分析：在物理布局完成之后，需要进行静态时序分析。
静态时序分析是通过使用时序分析工具对设计进行分析，以确保时序约束得到满足。
时序约束包括时钟频率、数据路径延迟、时钟间隔等。
静态时序分析的目的是保证设计在时序约束下能够正常工作。
FPGA设计流程
FPGA设计流程FPGA（Field Programmable Gate Array）是一种可编程数字电路的芯片，广泛应用于数字信号处理、通信、图像处理等领域。
FPGA设计流程从需求分析开始，经过设计、验证、综合、布局和布线等多个阶段，最终生成可实现指定功能的FPGA电路。
本篇文章将详细介绍FPGA设计流程。
需求分析是FPGA设计流程的第一步。
在这个阶段，设计团队需要与客户沟通，了解项目的具体要求和目标。
他们会收集需求文档、功能规格和性能要求等信息，并与客户共同确定设计的范围和目标。
这个阶段非常重要，因为它是确保最终设计与客户要求相符的基础。
完成需求分析后，进入FPGA设计的第二个阶段，设计。
在设计阶段，设计团队将根据需求文档和功能规格，使用硬件描述语言（HDL）编写FPGA电路的逻辑设计。
常用的HDL语言包括VHDL和Verilog。
设计团队会根据需求文档和功能规格的描述，将电路分解为模块，然后对每个模块进行详细设计。
设计团队通常使用设计工具（如Xilinx的Vivado或Altera的Quartus II）来辅助设计和验证工作。
设计完成后，设计团队将进入验证阶段。
在验证阶段，设计团队将对设计进行功能验证，以确保其符合预期的行为。
他们会编写各种测试用例，通过仿真工具对设计进行验证。
这样可以在实际生成硬件之前发现并纠正设计中的问题。
验证阶段的目标是发现潜在的设计错误，以确保最终生成的电路的正确性和稳定性。
验证通过后，进入综合阶段。
在综合阶段，设计团队会将HDL代码综合为逻辑门级的表示方式。
综合工具会将HDL代码转换为逻辑电路网表，并优化电路结构，以满足性能和资源限制。
综合结果会生成一个电路的结构表示，其中包含各种逻辑门、寄存器等元素。
综合完成后，设计团队将进入布局和布线阶段。
在这个阶段，综合结果将转换为实际的FPGA电路布局和布线。
布局工具将电路的各个元素放置在FPGA芯片上，并考虑电路布线的物理限制。
FPGA设计流程总结
FPGA设计流程总结FPGA的开发流程即是利⽤EDA开发软件以及编程⼯具对FPGA芯⽚进⾏开发的过程。
（1）功能定义及器件选型在FPGA设计项⽬开始之前，需要进⾏系统的功能定义和模块的划分。
然后根据任务要求（系统的功能和复杂度），对⼯作速度和器件本⾝的资源，成本，以及连线的可布性进⾏评估，从⽽选择合适的设计⽅案和器件类型。
最后利⽤⾃顶向下的设计⽅法层层划分知道可以直接使⽤EDA元件库为⽌。
（2）设计输⼊设计输⼊是将所设计的系统或电路利⽤开发软件要求的某种形式表⽰出来，并输⼊给EDA⼯具的过程。
⽬前有两种⽅式：硬件描述语⾔与原理图输⼊，原理图输⼊虽然直接且易于仿真，但是效率极低，不易于维护，不利于模块构造与重⽤，可移植性较差。
⽽利⽤IEEE的标准语⾔VHDL与HDL进⾏设计时，会发现：语⾔与芯⽚⼯艺⽆关，当⾃顶向下进⾏设计时，便于模块的划分与移植，具有很强的逻辑描述与仿真功能，输⼊效率极⾼。
（3）功能仿真功能仿真也称为前仿真，即在编译前对⽤户所设计的电路进⾏逻辑功能验证，此时是没有任何延迟信息的，仅对初步的功能进⾏检测。
仿真前，要先利⽤波形编辑器和HDL等建⽴波形⽂件和测试向量，仿真结果会⽣成报告⽂件和输出信号波形，从中便可以观察各个节点信号的变化，如果出⾏错误，返回设计修改逻辑设计。
常⽤的⼯具有Modelsim,VCS,以及NC-Verliog。
（4）综合优化综合的含义就是将⾼级层次的描述转化为低级层次的描述，就⽬前层次来看，综合优化是指将设计输⼊编译成基本逻辑单元组成 的逻辑连接⽹表，⽽⾮真实的门级电路，真实具体的 门级电路需要利⽤FPGA制造商的布局布线功能，根据综合后的门级⽹表⽂件来产⽣，常⽤的综合⼯具有Synplify Pro软件以及各个FPGA⼚家推出的综合开发⼯具。
（5）综合后仿真综合后仿真检查综合结果是否和原设计⼀致。
仿真时，将综合⽣成的标准延时⽂件反标注到综合仿真模型中，可以估计门延时带来的影响，但是⽆法估计线延时，因此和布线后的实际情况有⼀定的差距。

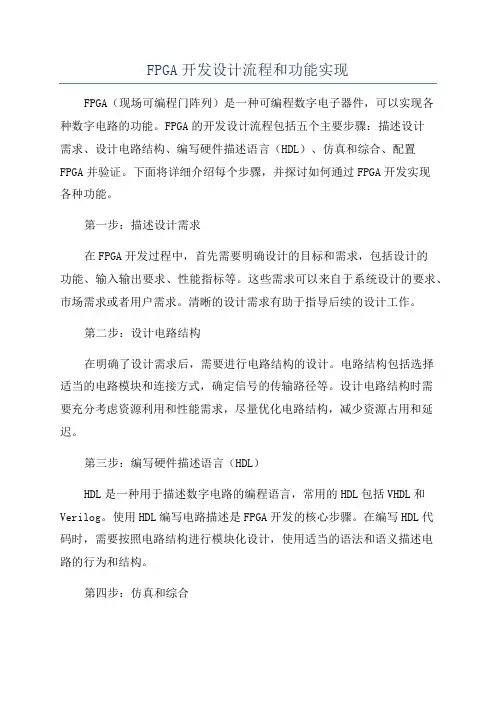

FPGA开发设计流程和功能实现
FPGA开发设计流程和功能实现FPGA（现场可编程门阵列）是一种可编程数字电子器件，可以实现各种数字电路的功能。
FPGA的开发设计流程包括五个主要步骤：描述设计需求、设计电路结构、编写硬件描述语言（HDL）、仿真和综合、配置FPGA并验证。
下面将详细介绍每个步骤，并探讨如何通过FPGA开发实现各种功能。
第一步：描述设计需求在FPGA开发过程中，首先需要明确设计的目标和需求，包括设计的功能、输入输出要求、性能指标等。
这些需求可以来自于系统设计的要求、市场需求或者用户需求。
清晰的设计需求有助于指导后续的设计工作。
第二步：设计电路结构在明确了设计需求后，需要进行电路结构的设计。
电路结构包括选择适当的电路模块和连接方式，确定信号的传输路径等。
设计电路结构时需要充分考虑资源利用和性能需求，尽量优化电路结构，减少资源占用和延迟。
第三步：编写硬件描述语言（HDL）HDL是一种用于描述数字电路的编程语言，常用的HDL包括VHDL和Verilog。
使用HDL编写电路描述是FPGA开发的核心步骤。
在编写HDL代码时，需要按照电路结构进行模块化设计，使用适当的语法和语义描述电路的行为和结构。
第四步：仿真和综合在完成HDL代码编写后，需要进行仿真和综合。
仿真是通过对HDL代码进行功能验证，模拟电路的行为和工作过程，以确保设计的正确性。
综合是将HDL代码生成可在FPGA上运行的物理电路，包括实际的门和时序元件。
综合还可以对电路进行优化，如减少延迟、优化资源利用等。
第五步：配置FPGA并验证在综合后，需要将生成的物理电路配置到FPGA芯片中。
配置FPGA可以通过编程工具和JTAG接口实现。
配置完成后，需要进行验证，包括功能验证、性能测试和可靠性测试等。
验证是确保设计符合需求和预期结果的重要步骤。
通过FPGA开发可以实现各种功能。
FPGA的可编程性使得它可以根据设计需求实现不同的功能和应用。
常见的功能包括数字信号处理、通信协议处理、图像处理、计算加速等。
fpga 设计步骤

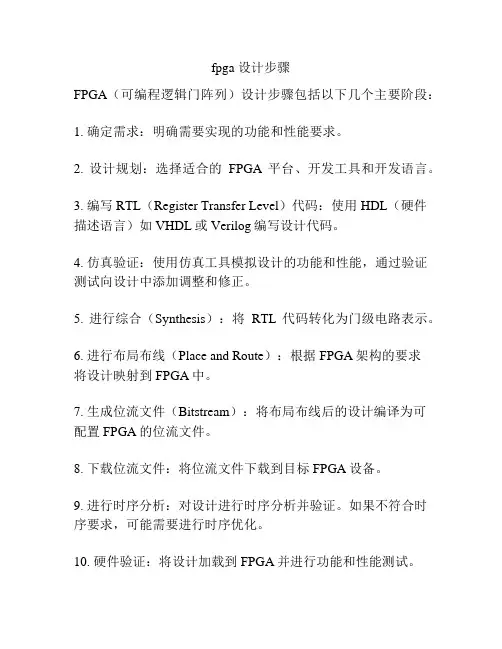

fpga 设计步骤
FPGA（可编程逻辑门阵列）设计步骤包括以下几个主要阶段：
1. 确定需求：明确需要实现的功能和性能要求。
2. 设计规划：选择适合的FPGA平台、开发工具和开发语言。
3. 编写RTL（Register Transfer Level）代码：使用HDL（硬件描述语言）如VHDL或Verilog编写设计代码。
4. 仿真验证：使用仿真工具模拟设计的功能和性能，通过验证测试向设计中添加调整和修正。
5. 进行综合（Synthesis）：将RTL代码转化为门级电路表示。
6. 进行布局布线（Place and Route）：根据FPGA架构的要求
将设计映射到FPGA中。
7. 生成位流文件（Bitstream）：将布局布线后的设计编译为可配置FPGA的位流文件。
8. 下载位流文件：将位流文件下载到目标FPGA设备。
9. 进行时序分析：对设计进行时序分析并验证。
如果不符合时序要求，可能需要进行时序优化。
10. 硬件验证：将设计加载到FPGA并进行功能和性能测试。
11. 调试和优化：在实际测试中发现问题，并对设计进行调试和优化。
12. 文档编写：根据项目要求编写设计文档，包括设计细节、测试方法和结果等。
需要注意的是，以上步骤可以根据具体的项目和需求进行调整和扩展。
此外，熟悉FPGA架构和相关开发工具以及编程语言是进行FPGA设计的基本要求。
华为_FPGA设计流程指南
华为_FPGA设计流程指南FPGA设计流程指南前言本部门所承担的FPGA设计任务主要是两方面的作用：系统的原型实现和ASIC的原型验证。
编写本流程的目的是：●在于规范整个设计流程，实现开发的合理性、一致性、高效性。
●形成风格良好和完整的文档。
●实现在FPGA不同厂家之间以及从FPGA到ASIC的顺利移植。
●便于新员工快速掌握本部门FPGA的设计流程。
由于目前所用到的FPGA器件以Altera的为主，所以下面的例子也以Altera为例，工具组合为modelsim + LeonardoSpectrum/FPGACompilerII + Quartus，但原则和方法对于其他厂家和工具也是基本适用的。
目录1. 基于HDL的FPGA设计流程概述 (1)1.1 设计流程图 (1)1.2 关键步骤的实现 (2)1.2.1 功能仿真 (2)1.2.2 逻辑综合 (2)1.2.3 前仿真 (3)1.2.4 布局布线 (3)1.2.5 后仿真（时序仿真） (4)2. Verilog HDL设计 (4)2.1 编程风格（Coding Style）要求 (4)2.1.1 文件 (4)2.1.2 大小写 (5)2.1.3 标识符 (5)2.1.4 参数化设计 (5)2.1.5 空行和空格 (5)2.1.6 对齐和缩进 (5)2.1.7 注释 (5)2.1.8 参考C语言的资料 (5)2.1.9 可视化设计方法 (6)2.2 可综合设计 (6)2.3 设计目录 (6)3. 逻辑仿真 (6)3.1 测试程序（test bench） (7)3.2 使用预编译库 (7)4. 逻辑综合 (8)4.1 逻辑综合的一些原则 (8)4.1.1 关于LeonardoSpectrum (8)4.1.1 大规模设计的综合 (8)4.1.3 必须重视工具产生的警告信息.. 84.2 调用模块的黑盒子（Black box）方法 8 参考 (10)修订纪录 (10)1. 基于HDL的FPGA设计流程概述1.1 设计流程图（1）设计（2）HDL（3）功能（4）逻辑（5）前仿逻辑仿真逻辑综合逻辑仿真说明：● 逻辑仿真器主要指modelsim ，Verilog-XL 等。
FPGA设计流程与规范
FPGA设计流程与规范FPGA（现场可编程门阵列）设计流程与规范是指在FPGA设计中所需遵循的一系列步骤和规定，以确保设计的正确性、可靠性和高效性。
在进行FPGA设计时，按照一定的流程和规范进行，可以确保设计的正确性，并最大限度地提高设计的效率。
下面将详细介绍FPGA设计流程与规范。
1.设计需求分析：在进行任何FPGA设计工作之前，首先需要明确设计的需求和目标。
包括了解所需实现的功能、性能要求、资源限制等。
这个阶段需要与项目的相关方（如产品经理、硬件工程师等）进行充分的沟通和讨论，以确保设计的准确性和可行性。
在分析需求的过程中，也要考虑到设计的灵活性和扩展性，以便在将来的版本迭代中进行更新和修改。
2.架构设计：在完成需求分析后，需要进行架构设计。
架构设计是将需求细化为硬件实现的关键步骤。
在这个阶段，需要选择适当的FPGA芯片，并确定设计的模块划分和通信接口。
同时，还需要考虑电源管理、时钟分配、数据流控制等方面的设计。
架构设计需要综合考虑性能需求、资源利用和硬件复杂度等因素，以找到最合适的设计方案。
3. 硬件设计：通过使用硬件描述语言（如Verilog或VHDL），根据架构设计进行硬件设计。
这个阶段需要将设计划分为多个模块，并对每个模块进行详细的设计。
每个模块的设计需要考虑数据流和控制流，确定寄存器传输级RTL描述、信号接口等。
在设计过程中，需要根据设计规范和最佳实践进行设计，以确保设计的正确性和可维护性。
4.仿真与验证：在完成硬件设计后，需要进行仿真和验证工作。
通过使用仿真工具，可以对设计进行功能仿真和时序仿真，以验证设计的正确性和性能。
此外，还可以使用专门的验证工具来对设计进行验证。
在这个阶段，需要与设计规范对比，检查设计是否满足要求，并及时修复和改进设计中的错误和缺陷。
5.综合与布局：在完成仿真和验证后，需要对设计进行综合和布局。
综合是将设计转换为门级电路的过程，布局是将综合后的门级电路放置在FPGA芯片上的过程。
fpga 设计流程
fpga 设计流程
FPGA 设计流程一般包括以下几个步骤：
1. 确定系统需求：确定设计所需的功能和性能要求，并对系统进行需求分析和架构设计。
2. RTL 设计：使用硬件描述语言（如VHDL 或Verilog）编写Register Transfer Level（RTL）代码，描述设计的功能和行为。
3. 验证和仿真：使用仿真工具对RTL 代码进行功能验证和时序验证，确保设计符合预期。
4. 综合与优化：使用综合工具将RTL 代码转换为逻辑综合网表，并进行优化以减小电路规模、降低功耗或提高性能。
5. 时序约束：根据设计需求和目标硬件平台，设定时序约束以确保设计能够满足时序要求。
6. 物理设计：基于综合后的网表，使用布局工具进行物理布局和布线，生成布局后的电路结构。
7. 验证与仿真：对物理设计后的电路结构进行验证和时序仿真，确保布局布线
后的电路满足时序约束和设计要求。
8. 配置位流生成：根据物理设计结果和目标FPGA 设备，生成相应的配置位流文件，用于配置FPGA 设备。
9. 配置位流下载与调试：将配置位流文件下载到FPGA 设备中，并进行硬件调试和验证。
10. 系统集成与测试：将FPGA 设备与其他系统组件进行集成，进行系统级测试和验证。
以上是FPGA 设计常见的流程步骤，可能会根据具体项目需求和开发流程的差异而有所调整。
fpga设计开发流程
FPGA设计开发流程包括以下步骤：
电路功能设计：在系统设计之前，首先要进行方案论证、系统设计和FPGA芯片选择等准备工作。
系统工程师根据任务要求，对工作速度和芯片本身的各种资源、成本等方面进行权衡，选择合理的设计方案和合适的器件类型。
设计输入：设计输入是将所设计的系统或电路以开发软件要求的某种形式表示出来，并输入给EDA工具的过程。
功能仿真：也称前仿真，是在编译之前对用户设计的电路进行逻辑功能验证，没有延迟信息，仅对初步的功能进行验证。
综合：将较高级抽象层次的描述转化成较低层次的描述。
根据目标和要求优化所生成的逻辑连线，使得层次设计平面化。
综合后仿真：检查综合结果是否和原设计一致，在仿真时，把综合生成的标准延时文件反标注到综合仿真模块中去，可以估计门延时带来的影响，但不能估计线延时。
设计实现与布局布线：将综合生成的逻辑网表配置到具体的FPGA芯片上，布局布线是其中最重要的过程。
时序仿真：也称后仿真，是指将布局布线的延时信息反标注到设计网标中来检测有无时序违规（建立时间，保持时间等）现象。
板级仿真与验证：主要应用于高速电路设计中，以第三方工具进验证。
FPGA的设计流程
FPGA的设计流程FPGA（现场可编程门阵列）是一种能够实现硬件加速和可编程逻辑功能的半导体芯片。
FPGA设计流程是指设计者按照一定的步骤和方法，将所需的功能和逻辑转化为FPGA可执行的形式。
下面，我们将详细介绍FPGA的设计流程。
1.确定需求和规格：在开始进行FPGA设计之前，首先需要明确设计的目标和要求，确定所需的功能和性能规格。
这包括确定输入输出接口、时序要求、电源和信号电平要求等。
同时，也需要考虑设计的复杂度和可实现性。
2.设计构思和拓扑规划：在明确了需求和规格之后，设计者需要进行设计的构思和拓扑规划。
这个步骤主要是确定FPGA内部各个模块之间的连接关系以及数据流的传递方式。
可以利用设计工具进行逻辑设计和仿真，确定所需的模块和信号。
3.选择开发平台和工具：根据设计需求和规模，选择适合的FPGA开发平台和工具。
FPGA开发平台提供了硬件资源和设计环境，可以进行逻辑设计、综合、布局和布线，还可以进行时序约束和时序优化等操作。
4. 进行逻辑设计和仿真：在选择了开发平台和工具之后，设计者可以开始进行逻辑设计和仿真。
逻辑设计阶段主要是通过使用硬件描述语言（如VHDL或Verilog）来描述所需的功能和逻辑，并通过仿真验证设计的正确性和功能性。
5.进行综合和优化：完成逻辑设计和仿真之后，可以进行综合和优化。
综合是将逻辑描述转化为门级网表或其他表示形式，以便进行后续的布局和布线操作。
综合工具会将逻辑与所选FPGA的资源和约束进行匹配，并生成逻辑网表。
6.进行布局和布线：在综合和优化之后，需要进行布局和布线。
布局是将设计中的各个逻辑元件放置在FPGA芯片上，以优化性能和功耗。
布线是将逻辑元件之间的连线进行规划和可行性分析，以满足时序约束和信号电平要求。
7.进行时序约束和时序优化：在布局和布线之后，需要进行时序约束和时序优化。
时序约束是确定FPGA所需的时钟和数据时序关系，以确保设计的正常工作。
时序优化是通过对布线结果进行分析和调整，以优化设计的时序性能。
fpga流程
fpga流程FPGA流程。
FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，它可以根据用户的需求重新配置其内部电路，实现不同的功能。
在FPGA设计过程中，需要经历一系列的流程来完成从设计到实现的转换。
本文将介绍FPGA设计的整体流程，包括设计准备、综合、布局布线和验证等环节。
首先，FPGA设计的第一步是设计准备。
在这个阶段，设计师需要明确设计的目标和需求，包括功能规格、性能指标、资源约束等。
同时，设计准备阶段还需要进行设计工具的选择和环境的搭建，包括选择合适的开发板、开发软件以及仿真工具等。
设计准备的充分与否将直接影响后续设计工作的顺利进行。
接下来是综合阶段。
在这个阶段，设计师需要将设计的高级描述语言（如Verilog、VHDL等）转换为逻辑门级的网表描述。
这一过程由综合工具自动完成，设计师需要关注的是综合后的逻辑电路是否符合预期的功能和性能要求。
同时，综合阶段还需要进行时序约束的设置，以保证电路的时序要求得到满足。
布局布线是FPGA设计的重要环节。
在这个阶段，综合后的逻辑电路将被映射到FPGA的物理资源上，并通过布线工具完成逻辑电路的连线。
布局布线的质量将直接影响电路的时序性能和资源利用率，因此需要设计师在此阶段进行仔细的优化和调整。
最后是验证阶段。
在这个阶段，设计师需要对设计的电路进行验证，包括功能验证和时序验证等。
功能验证通过仿真工具进行，验证电路的功能是否符合预期的行为；时序验证则需要通过时序分析工具进行，验证电路的时序性能是否满足设计要求。
验证通过后，设计师可以将设计文件下载到FPGA开发板上进行硬件验证。
总的来说，FPGA设计流程包括设计准备、综合、布局布线和验证四个主要环节。
在每个环节中，设计师都需要进行仔细的规划和调整，以保证设计的质量和性能。
同时，FPGA设计也是一个迭代的过程，设计师可能需要多次进行修改和优化，直到达到满意的效果为止。
fpga设计步骤
fpga设计步骤FPGA（Field-Programmable Gate Array）的设计步骤包括设立项目目标、定义系统规格、进行系统设计、进行FPGA设计、进行仿真验证、进行综合布局布线、进行FPGA调试和验证。
下面将详细介绍每个步骤。
一、设立项目目标：在FPGA设计之前，需要明确项目的目标，包括设计要实现的功能、所需的性能指标和资源要求。
这个步骤也可以被看作是项目需求分析的阶段，确定需求对整个设计流程非常关键。
二、定义系统规格：在明确了项目目标之后，需要进一步定义系统的规格要求。
这包括硬件和软件方面的规格，如输入输出端口的数量、存储器要求、性能要求等。
同时，还需要考虑设计的可扩展性和灵活性，以适应未来可能的需求变化。
三、进行系统设计：系统设计是将项目规格转化为硬件和软件设计的过程。
在这个步骤中，需要进行算法设计、电路设计和接口设计等。
算法设计是将项目功能转化为算法实现的过程，电路设计是将算法转化为逻辑电路的实现的过程，而接口设计是将FPGA与其他硬件或软件连接起来的过程。
四、进行FPGA设计：进行FPGA设计的主要步骤包括设计输入输出端口、选择逻辑元件、编写硬件描述语言（HDL）代码、进行综合和优化等。
设计输入输出端口是将系统设计和FPGA设计进行连接的关键步骤，需要确定FPGA的引脚分配和电气特性。
选择逻辑元件是根据系统设计需求选择适合的FPGA芯片或模块，可以考虑性能、功耗、成本等指标。
编写HDL代码是将系统设计转化为FPGA可实现的代码描述，常用的HDL包括VHDL和Verilog。
进行综合和优化是将HDL代码转化为FPGA中的可配置逻辑单元（CLB）和连线资源的过程，可以通过消除冗余逻辑、优化时钟分频等方式来提高设计的性能和效率。
五、进行仿真验证：在完成FPGA设计之后，需要进行仿真验证来确保设计的正确性和功能是否符合系统规格。
仿真可以通过模拟FPGA的输入和输出信号来检查设计的行为和时序。
fpga设计以及仿真流程
fpga设计以及仿真流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 需求分析：确定设计的功能和性能要求。
考虑系统的约束条件，如时钟频率、资源利用等。
FPGA设计流程
FPGA设计流程FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，可在设计和制作期间进行重新配置。
FPGA设计流程包括以下几个主要步骤：1.确定设计需求：在开始FPGA设计流程之前，需要明确设计的需求和目标。
这包括所需的功能、性能要求和资源限制等。
同时，还需要对设计所需的外部接口和通信协议进行了解。
2.选择FPGA平台：根据设计需求，选择合适的FPGA平台。
不同的FPGA平台具有不同的资源和性能特征，因此选择适合设计需求的平台非常重要。
3.构建设计框架：根据设计需求，构建设计框架，确定所需的输入输出端口和电源供应等。
设计框架通常包括主要模块的结构和通信方式的定义。
4. 设计功能模块：根据设计需求，设计和实现各个功能模块。
功能模块可以使用硬件描述语言（如VHDL或Verilog）进行描述，并使用综合工具将其转换为逻辑网表。
5.进行综合和优化：将设计转换为逻辑网表后，可以使用综合和优化工具对其进行优化。
综合工具将逻辑网表转换为FPGA的配置文件，优化工具可以帮助进一步提高性能和减少资源占用。
6.进行布局布线：在综合和优化之后，需要进行布局布线。
布局布线工具将逻辑元素放置在FPGA芯片上，并确定它们之间的连线，以满足时序要求和资源限制。
7.进行时序分析：完成布局布线之后，可以进行时序分析，以验证设计是否满足时序要求。
时序分析工具可以帮助检测潜在的时序问题，并提供优化建议。
8.进行仿真和验证：在时序分析之后，可以进行仿真和验证，以确保设计的正确性和功能性。
仿真工具可以模拟设计与外部环境的交互，并验证其行为是否符合预期。
9.进行测试和调试：在完成仿真和验证之后，可以进行测试和调试。
测试工具可以生成测试向量，并验证设计在不同输入条件下的行为。
调试工具可以帮助定位和解决设计中的问题。
11.进行性能评估：在部署和配置之后，可以进行性能评估，以确保设计满足性能要求。
性能评估工具可以测量设计的时序和功耗等重要指标。
fpga设计步骤
fpga设计步骤FPGA（Field-Programmable Gate Array）的设计步骤通常包括以下几个阶段：1.设计需求分析：首先，需要对FPGA设计的目标进行明确定义和分析，包括功能需求、性能要求、资源消耗、功耗限制以及时限要求等。
在这个阶段，可以与最终用户和其他相关方进行讨论和确认。
2.系统设计：在系统设计阶段，需要对FPGA的整体架构进行设计。
这包括确定系统的模块划分、模块间的接口规范以及处理器、存储器、外设等硬件的选择。
此外，还需要设计系统的时序和状态机。
3.算法设计：在算法设计阶段，需要根据系统设计的要求和功能需求，设计出合适的算法来完成特定的任务。
这包括确定算法的输入输出接口、数据处理和计算方法等。
4. RTL设计：RTL（Register Transfer Level）设计是指将算法设计转化为硬件描述语言（例如Verilog或VHDL）描述的硬件逻辑。
在RTL设计中，需要根据系统设计和算法设计的要求，将其转化为逻辑电路，并设置寄存器、组合逻辑电路和状态机等。
5. 逻辑综合：逻辑综合是将RTL设计转化为门级网表（Gate-Level Netlist）的过程。
在逻辑综合中，需要将RTL设计翻译为门模块，并确定门级连接关系，以及逻辑优化和时序优化。
6. 物理综合：物理综合是将门级网表转化为FPGA可布局布线的物理结构的过程。
在物理综合中，需要进行布置（Placement）、布线（Routing）和时钟树合成等步骤，以保证电路在FPGA上能够正确运行。
7.配置位流生成：在配置位流生成阶段，需要将物理综合得到的结构、连接和时序信息转化为FPGA芯片所需的配置位流文件。
这些文件将用于将逻辑电路配置到FPGA芯片中。
8.仿真和验证：在仿真和验证阶段，需要对设计的FPGA进行功能验证和性能验证。
通过仿真，可以检查设计中的错误和逻辑问题，并确保设计与预期的一致。
验证还可以包括对电路的时序分析、功耗分析等。
fpga基本设计流程
fpga基本设计流程一、概述FPGA（Field Programmable Gate Array）是一种可编程逻辑器件，具有可重构性和灵活性，可以根据设计需求进行编程。
FPGA的设计流程包括设计规划、硬件描述语言编写、综合、实现和验证等步骤。
二、设计规划1.确定设计目标：明确设计的功能需求和性能指标。
2.确定芯片型号：选择适合自己需求的FPGA芯片型号。
3.确定开发平台：选择合适的开发平台，如Vivado、Quartus等。
4.制定设计计划：根据时间和资源情况，制定详细的设计计划。
三、硬件描述语言编写1.选择HDL语言：常用的HDL语言有Verilog和VHDL，根据个人喜好选择一种。
2.编写模块代码：按照模块化思想，将整个系统分为多个模块，并分别进行代码编写。
3.进行仿真测试：通过仿真工具对模块进行测试，确保其功能正确性。
四、综合1.添加约束条件：在综合前需要添加时序约束条件，以保证电路时序正确性。
2.进行综合：使用综合工具将HDL代码转换为门级电路网表，并进行优化处理。
3.查看综合报告：查看综合报告，了解电路资源使用情况和时序等信息。
五、实现1.进行布局：将门级电路网表映射到FPGA芯片的逻辑单元上，并进行布局。
2.进行布线：在逻辑单元之间进行连线，以实现电路功能。
3.生成比特流文件：将电路设计转换为比特流文件，用于后续下载到FPGA芯片上运行。
六、验证1.下载比特流文件：将生成的比特流文件下载到FPGA芯片上运行。
2.进行功能验证：通过工具或外部设备对系统进行功能验证，确保其能够正常工作。
3.进行时序验证：对系统时序进行验证，以确保其满足约束条件和性能指标要求。
七、总结以上就是FPGA基本设计流程的详细步骤。
在实际设计过程中，还需要不断优化和调试，以达到最佳性能和效果。
华为FPGA设计流程指南详介(doc 21页)
华为FPGA设计流程指南详介(doc 21页)FPGA设计流程指南前言本部门所承担的FPGA设计任务主要是两方面的作用：系统的原型实现和ASIC的原型验证。
编写本流程的目的是：●在于规范整个设计流程，实现开发的合理性、一致性、高效性。
●形成风格良好和完整的文档。
●实现在FPGA不同厂家之间以及从FPGA到ASIC的顺利移植。
●便于新员工快速掌握本部门FPGA的设计流程。
由于目前所用到的FPGA器件以Altera的为主，所以下面的例子也以Altera为例，工具组合为modelsim +目录1. 基于HDL的FPGA设计流程概述 (1)1.1 设计流程图 (1)1.2 关键步骤的实现 (3)1.2.1 功能仿真 (3)1.2.2 逻辑综合 (3)1.2.3 前仿真 (4)1.2.4 布局布线 (5)1.2.5 后仿真（时序仿真） (6)2. Verilog HDL设计 (7)2.1 编程风格（Coding Style）要求 (7)2.1.1 文件 (7)2.1.2 大小写 (8)2.1.3 标识符 (8)2.1.4 参数化设计 (9)2.1.5 空行和空格 (9)2.1.6 对齐和缩进 (9)2.1.7 注释 (10)2.1.8 参考C语言的资料 (10)2.1.9 可视化设计方法 (10)2.2 可综合设计 (10)2.3 设计目录 (10)3. 逻辑仿真 (12)3.1 测试程序（test bench） (12)3.2 使用预编译库 (12)4. 逻辑综合 (14)4.1 逻辑综合的一些原则 (14)4.1.1 关于LeonardoSpectrum (14)4.1.1 大规模设计的综合 (15)4.1.3 必须重视工具产生的警告信息 (15)4.2 调用模块的黑盒子（Black box）方法 (15)参考 ..................................................................... 错误!未定义书签。
FPGA基本设计流程
FPGA基本设计流程FPGA（Field-Programmable Gate Array）是一种可编程逻辑设备，提供了一种将数字电路设计和实现的灵活性。
FPGA的设计流程包括以下几个基本步骤。
1.确定需求：在进行FPGA设计之前，首先需要明确设计的需求和目标。
这可能包括功能要求、性能要求、资源限制等。
例如，设计一个图像处理器需要明确需要支持的图像处理算法以及所需的带宽和延迟要求。
2. 设计硬件：设计师需要根据需求来设计硬件电路。
这通常涉及使用硬件描述语言（HDL）如Verilog或VHDL来描述电路的功能和行为。
设计师需要根据需求将整个电路划分为各个模块，并对每个模块进行详细的设计。
3.模块级仿真：在进行整体设计之前，设计师通常会进行模块级的仿真来验证每个模块的功能和正确性。
这可以通过在仿真工具中编写测试向量来模拟不同的输入情况，并验证模块的输出是否符合预期。
4.整体设计：设计师需要将各个模块进行整合，构成整体的FPGA设计。
这通常包括将各个模块连接起来，并添加必要的控制电路和接口电路。
整体设计完成后，设计师需要进行整体仿真来验证整个电路的功能和正确性。
5.综合和约束：综合是将HDL代码转换为FPGA中的逻辑网表的过程。
在综合之前，设计师需要设置约束条件，如时钟频率、时序要求等。
这些约束条件可以帮助综合工具生成更好的逻辑网表。
6.布局和布线：布局是将逻辑网表中的逻辑元素映射到FPGA的可编程逻辑单元（PLD）中的过程。
在布局之后，设计师需要对各个逻辑元素进行布线，即将FPGA中的各个逻辑元素之间进行连线。
布局和布线的目标是尽量减少功耗、延迟和资源占用等指标。
7.物理仿真：在完成布局和布线后，设计师需要进行物理仿真来验证电路的时序和功耗等物理特性。
物理仿真通常使用时序分析工具和功耗分析工具来分析电路的性能和功耗。
fpga的设计流程
fpga的设计流程一、FPGA设计流程1.1 需求分析FPGA设计首先要求对实现设计的功能进行需求分析，根据实际需求，以了解各模块之间的关系和模块间相互作用，综合考虑FPGA芯片的性能参数，寻找最有效的解决办法。
1.2 硬件系统原理图实现在确定了设计需求后，下一步就是硬件系统的原理图实现。
硬件系统原理图是FPGA设计的骨架，是设计的基础，需要根据功能需求，把项目实现的功能，定义出整个系统的结构，划分子模块，模块之间的连接怎样，需要把实现的功能固化在原理图上，以便之后的更详细的编程。
1.3 编程语言编程完成原理图实现后，接下来就是编程件的编程，采用 VHDL 或 Verilog 编程语言进行编程。
VHDL 或 Verilog编程语言把硬件原理图抽象化为一种编程语句，把原理图定义的模块和模块之间的连接，都固化在程序中。
VHDL 语言编程时，如果原理图比较复杂，可以用引用模块的形式来实现，把各模块的定义独立出来，可以更加清晰的把握整个设计的结构。
1.4 综合后的加工程序编程完成后，接下来就是综合后的加工，采用Xilinx公司的FPGA设计软件ISE，对VHDL编程后的程序进行综合处理，主要分为约束和定义，约束就是在程序中定义所使用的器件或器件类型，定义所使用的路径等，而定义是采用VHDL或Verilog的抽象层来定义各模块的功能和连接，最后打开ISE 软件，点击综合功能，就可以自动生成针对各器件的综合文件，完成硬件的编程处理。
1.5 烧写最后就是烧写，根据用户确定的烧写方式，将综合器件好的程序文件烧写到FPGA器件上，烧写完成后就会运行，如果出现问题可以重复进行程序调整和烧写工作，完成实际效果的尽心验证。
二、结论此外，FPGA设计中可以借助一些可以极大简化设计工作的设计工具和设计流程，以满足更多的设计需求，方便用户实现设计计算，加快设计效率，减少设计的复杂度。
FPGA设计流程主要包括需求分析，硬件系统原理图实现，编程语言编程，综合后的加工，烧写等环节，是把电路从设计到实现的完整流程，需要掌握的知识和技能也比较多，只有掌握这些流程及其知识技能，才能更有效的完成FPGA相关设计。
fpga设计流程
fpga设计流程FPGA（Field Programmable Gate Array）是一种可编程逻辑器件，广泛用于数字电路设计。
在进行FPGA设计时，通常需要经过以下流程。
首先，进行需求分析。
在这一阶段，我们需要明确设计的目标和功能。
我们需要根据项目需求进行详细的需求分析，包括输入输出定义、预期性能和时序约束等。
接下来，进行架构设计。
在这一阶段，我们需要根据需求分析的结果，确定设计的整体架构。
我们需要将系统划分为不同的模块，确定各个模块之间的接口和通信方式，以及模块功能的实现方法。
然后，进行RTL设计。
RTL（Register Transfer Level）是一种抽象层次，用于描述数字电路的行为。
在这一阶段，我们需要根据架构设计的结果，使用HDL（Hardware Description Language）如VHDL或Verilog来编写RTL代码。
RTL代码描述了每一个模块的功能和数据流动。
接着，进行综合和优化。
在这一阶段，将RTL代码翻译成门级网表（Gate-Level Netlist）。
综合工具会根据目标FPGA的资源和时序约束，将RTL代码转换成逻辑门的实现。
同时，会进行优化，以减少资源使用和提高性能。
然后，进行布局与布线。
在这一阶段，综合生成的网表会被映射到FPGA芯片上的物理资源。
布局是指将逻辑元件分配到FPGA芯片的特定位置，而布线是指将逻辑元件之间的连接线路完成。
这个阶段需要考虑到时序约束、信号延迟和资源利用等因素。
接下来，进行时序分析和约束。
在这一阶段，需要对设计进行时序分析，以确保时序要求能够满足。
对于高性能应用，时序分析十分重要。
时序约束用于指定输入到输出的最大延迟和各个模块之间的相对时序关系。
最后，进行验证和调试。
在这一阶段，我们需要对设计进行各种验证，以保证设计的正确性和可靠性。
验证可以通过仿真、硬件调试，以及使用FPGA开发板进行实际测试来完成。
总之，FPGA设计流程涵盖了需求分析、架构设计、RTL设计、综合优化、布局布线、时序分析和约束等多个阶段。
