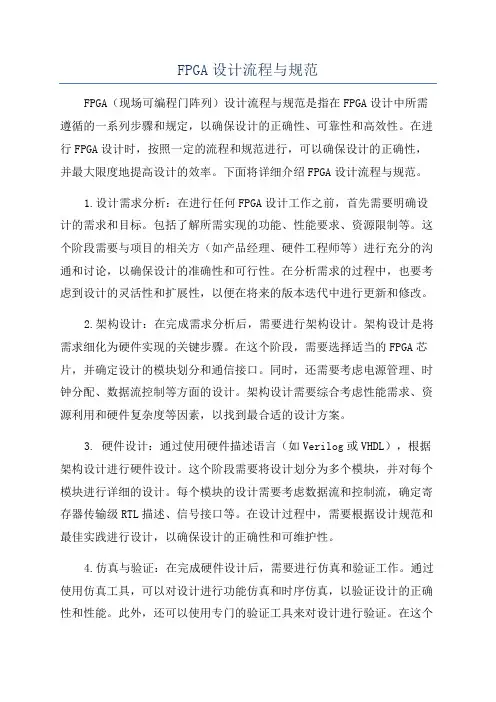

FPGA设计流程与规范

FPGA设计流程与规范FPGA（现场可编程门阵列）设计流程与规范是指在FPGA设计中所需遵循的一系列步骤和规定，以确保设计的正确性、可靠性和高效性。

在进行FPGA设计时，按照一定的流程和规范进行，可以确保设计的正确性，并最大限度地提高设计的效率。

下面将详细介绍FPGA设计流程与规范。

1.设计需求分析：在进行任何FPGA设计工作之前，首先需要明确设计的需求和目标。

包括了解所需实现的功能、性能要求、资源限制等。

这个阶段需要与项目的相关方（如产品经理、硬件工程师等）进行充分的沟通和讨论，以确保设计的准确性和可行性。

在分析需求的过程中，也要考虑到设计的灵活性和扩展性，以便在将来的版本迭代中进行更新和修改。

2.架构设计：在完成需求分析后，需要进行架构设计。

架构设计是将需求细化为硬件实现的关键步骤。

在这个阶段，需要选择适当的FPGA芯片，并确定设计的模块划分和通信接口。

同时，还需要考虑电源管理、时钟分配、数据流控制等方面的设计。

架构设计需要综合考虑性能需求、资源利用和硬件复杂度等因素，以找到最合适的设计方案。

3. 硬件设计：通过使用硬件描述语言（如Verilog或VHDL），根据架构设计进行硬件设计。

这个阶段需要将设计划分为多个模块，并对每个模块进行详细的设计。

每个模块的设计需要考虑数据流和控制流，确定寄存器传输级RTL描述、信号接口等。

在设计过程中，需要根据设计规范和最佳实践进行设计，以确保设计的正确性和可维护性。

4.仿真与验证：在完成硬件设计后，需要进行仿真和验证工作。

通过使用仿真工具，可以对设计进行功能仿真和时序仿真，以验证设计的正确性和性能。

此外，还可以使用专门的验证工具来对设计进行验证。

在这个阶段，需要与设计规范对比，检查设计是否满足要求，并及时修复和改进设计中的错误和缺陷。

5.综合与布局：在完成仿真和验证后，需要对设计进行综合和布局。

综合是将设计转换为门级电路的过程，布局是将综合后的门级电路放置在FPGA芯片上的过程。
