发电机的主要保护

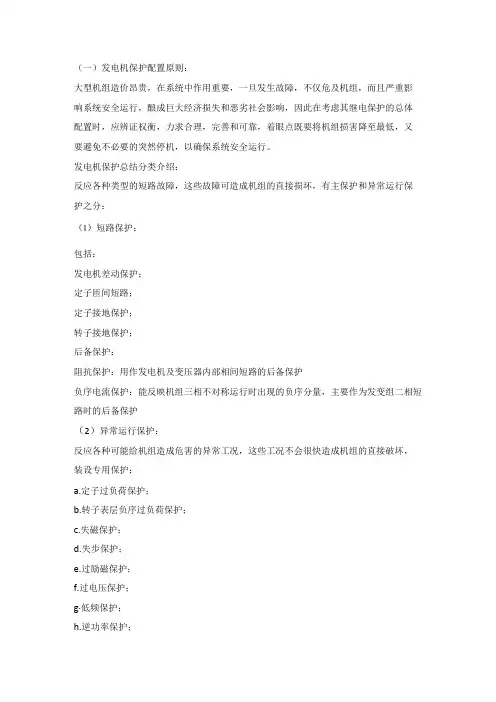

发电机各种保护方法
（一）发电机保护配置原则：大型机组造价昂贵，在系统中作用重要，一旦发生故障，不仅危及机组，而且严重影响系统安全运行，酿成巨大经济损失和恶劣社会影响，因此在考虑其继电保护的总体配置时，应辨证权衡，力求合理，完善和可靠，着眼点既要将机组损害降至最低，又要避免不必要的突然停机，以确保系统安全运行。
发电机保护总结分类介绍：反应各种类型的短路故障，这些故障可造成机组的直接损坏，有主保护和异常运行保护之分：（I）短路保护：包括：发电机差动保护；定子匝间短路；定子接地保护；转子接地保护；后备保护：阻抗保护：用作发电机及变压器内部相间短路的后备保护负序电流保护：能反映机组三相不对称运行时出现的负序分量，主要作为发变组二相短路时的后备保护（2）异常运行保护：反应各种可能给机组造成危害的异常工况，这些工况不会很快造成机组的直接破坏，装设专用保护；a.定子过负荷保护；b.转子表层负序过负荷保护；c.失磁保护；d.失步保护；e.过励磁保护；f.过电压保护；g∙低频保护；h.逆功率保护；I意外加电压保护J发电机断水保护（3）大机组造价昂贵，结构复杂，故障造成的损失巨大。
大机组在系统中很重要，突然切除，给系统造成交大的扰动。
考虑保护总体配置时，要求：a.内部故障缩小保护死区，最大限度缩小故障破坏范围；b.尽可能避免不必要的突然停机，对某些异常工况采用自动处理；当发生短路保护时，当做发电机跳闸，立即停机处理。
当发生异常运行时，需针对异常参数，及时调整，否则做发电机跳闸，停机处理后重新启动机组（三）一般典型的有：1）发电机定子过负荷事故原因：1发电机某一相负荷过大发电机外部的不对称短路事故现象：1发电机三相电流不对称，某一相电流过大，可能超过额定值；2.转子温度升高；3.引起“发电机不对称过负荷”动作，保护信号灯亮；4.DCS报警窗口”发电机不对称过负荷”光字亮。
事故处理方法：1减少有功负荷，使负荷最大相电流不超过发电机的额定电流；2.监视转子温升情况。
发电机保护配置
发电机保护配置一、发电机保护配置1、法电机差动保护：保护能在区外故障时可靠地躲过两侧CT特性不一致所产的不平衡电流，区内故障保护灵敏动作。
保护采用三相式接线, 由两侧差动继电器构成，瞬时动作于全停。
2、发电机定子接地保护：保护由发电机机端零序电压和中性点侧三次谐波电压共同构成100%保护区的定子接地保护，基波跳闸，三次谐波发信号。
设PT断线闭锁。
区外故障时不误动。
3、发电机过电压保护：过电压保护动作电压取1.3倍额定电压，延时0.5秒动作于全停。
4、低频保护：低频保护反应系统频率的降低，保护由灵敏的频率继电器和计数器组成，并受出口断路器辅助接点闭锁。
即发电机退出运行时低频保护自动退出运行。
保护动作于发信号或全停。
装置在运行时可实时监视定值，频率及累计时间的显示。
两套保护之间宜有连续跟踪和数据累计功能。
5、失步保护：保护由三阻抗元件或测量振荡中心电压及变化率等原理构成,在短路故障、系统稳定振荡、电压回路断线等情况下,保护不误动作。
能检测加速和减速失步。
保护通常动作于信号,当振荡中心在发电机变压器内部,失步动作时间超过整定值或电流振荡次数超过规定值时,保护动作于全停。
并装设电流闭锁装置,以保证断路器断开时的电流不超过断路器额定失步开断电流。
6、失磁保护：保护由发电机端测量阻抗判据、变压器高压侧低电压判据、定子过电流判据组成。
设PT断线闭锁。
闭锁元件动作，阻抗元件动作发出失磁信号经延时t1动作减出力。
闭锁元件动作，阻抗元件动作延时t2切换厂用电源。
闭锁元件动作，系统电压低于动作允许值时经延时t3动作于全停或程序跳闸。
7、发电机逆功率保护：保护动作分两段时限t1发信号，t2动作于全停，具备PT断线闭锁功能。
8、程序跳闸逆功率保护：保护为程序跳闸专用,用于确认主汽门完全关闭。
由逆功率继电器作为闭锁元件,其整定值为(1-3)%发电机额定功率。
保护动作分两段时限t1发信号,t2动作于全停。
9、发电机过激磁保护：过激磁是以V/HZ的比值为动作原理，设有两段定值。

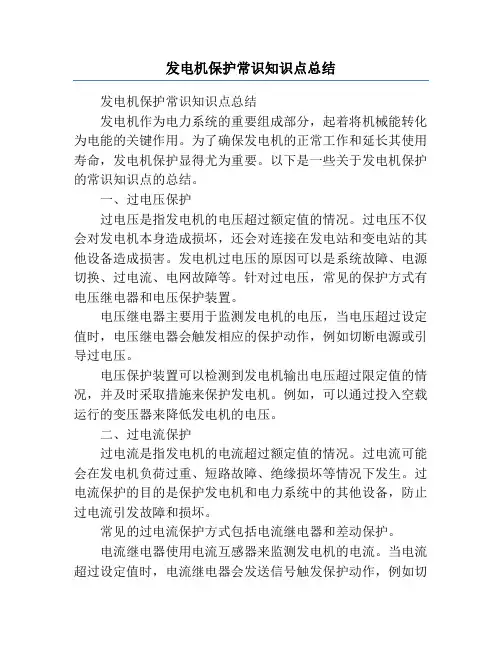

发电机保护常识知识点总结
发电机保护常识知识点总结发电机保护常识知识点总结发电机作为电力系统的重要组成部分，起着将机械能转化为电能的关键作用。
为了确保发电机的正常工作和延长其使用寿命，发电机保护显得尤为重要。
以下是一些关于发电机保护的常识知识点的总结。
一、过电压保护过电压是指发电机的电压超过额定值的情况。
过电压不仅会对发电机本身造成损坏，还会对连接在发电站和变电站的其他设备造成损害。
发电机过电压的原因可以是系统故障、电源切换、过电流、电网故障等。
针对过电压，常见的保护方式有电压继电器和电压保护装置。
电压继电器主要用于监测发电机的电压，当电压超过设定值时，电压继电器会触发相应的保护动作，例如切断电源或引导过电压。
电压保护装置可以检测到发电机输出电压超过限定值的情况，并及时采取措施来保护发电机。
例如，可以通过投入空载运行的变压器来降低发电机的电压。
二、过电流保护过电流是指发电机的电流超过额定值的情况。
过电流可能会在发电机负荷过重、短路故障、绝缘损坏等情况下发生。
过电流保护的目的是保护发电机和电力系统中的其他设备，防止过电流引发故障和损坏。
常见的过电流保护方式包括电流继电器和差动保护。
电流继电器使用电流互感器来监测发电机的电流。
当电流超过设定值时，电流继电器会发送信号触发保护动作，例如切断电源或引导过电流。
差动保护比电流继电器更为精确，它可以同时检测到发电机的输入和输出电流的差异。
如果差异超过设定值，差动保护将触发相应的保护动作。
三、频率保护频率是发电机运转状态的一个重要指标。
频率变化可能是由于发电机负荷突变、电网故障、发电机转速变化等原因引起的。
频率过高或过低都可能对发电机和连接设备造成损坏。
频率保护的主要目的是监测发电机频率的变化并触发相应的保护动作。
常见的频率保护装置有频率继电器和频率保护装置。
频率继电器通过监测发电机的输出频率来保护发电机。
一旦频率超出设定范围，频率继电器会触发保护动作。
频率保护装置可以通过调整发电机与电网之间的连接方式来稳定频率。
发电机主保护及后备保护有哪些？
发电机主保护及后备保护有哪些？
不同的类型发电机有不同的爱护的。
比如30MW发电机爱护有：差动，时限电流速断，复合电压过电流，失磁，过电压等要跳闸。
温度过高，过负荷，单相接地等报警。
1、发电机主爱护：发变组差动（大差）、发电机差动（小差）、发电机横差。
（1）纵联差动爱护..
（2）匝间短路爱护.
a、定子绕组单相接地爱护.
b、转子绕组接地爱护.
c、发电机失磁爱护.
2、发电机后备爱护：失灵启动（跳上一级开关的爱护）。
意思是：当发电机爱护动作后，结果发电机爱护拒动或开关拒动，无法跳闸停机。
那么去启动发电机相邻元件爱护，跳开相邻元件的开关。
比方：发电机带一条线路，发电机不跳，就延时去跳线路的开关。
a、外部短路引起的定子绕组过电流爱护.
b、定子绕组过负荷爱护.
c、转子绕组.
d、转子表层过负荷爱护.
e、定子绕组过电压爱护.
f、逆功率爱护.
g、失步爱护.
h、过激磁爱护.
i、低频率爱护.
3、发电机，1831年9月23日由法拉第创造，是将机械能转变成电能的电机。
通常由汽轮机、水轮机或内燃机驱动。
电能是现代社会最主要的能源之一。
发电机在工农业生产、国防、科技及日常生活中有广泛的用途。
发电机分为直流发电机和沟通发电机两大类。
后者又可分为同步发电机和异步发电机两种。
现代发电站中最常用的是同步发电机。
发电机的主保护
发电机的主保护：纵联差动保护短路保护单相接地保护发电机的后备保护：短路保护过电流保护负序电流保护励磁保护变压器的主保护：瓦斯保护差动保护电流速断保护后备保护：相间故障接地短路过负荷过励磁倒闸操作：电气设备的几种状态⑴运行状态系指某回路中的高压隔离开关和高压断路器（或低压刀开关及自动开关）均处于合闸位置，电源至受电端的电路得以接通而呈运行状态。
⑵检修状态系指某回路中的高压断路器及高压隔离开关（或自动开关及刀开关）均已断开，同时按保证安全的技术措施的要求悬挂了临时接地线，并悬挂标示牌和装好临时遮栏，处于停电检修的状态。
⑶热备用状态系指某回路中的高压断路器（或自动开关）已断开，而高压隔离开关（或刀开关）仍处于合闸位置。
⑷冷备用状态系指某回路中的高压断路器及高压隔离开关（或自动开关及刀开关）均已断开。
编辑本段倒闸操作规定⑴、倒闸操作必须根据值班调度员或电气负责人的命令，受令人复诵无误后执行。
⑵、发布命令应准确、清晰，使用正规操作术语和设备双重名称，即设备名称和编号。
⑶、发令人使用电话发布命令前，应先和受令人互通姓名，发布和听取命令的全过程，都要录音并做好记录。
⑷、倒闸操作由操作人填写操作票。
⑸、单人值班，操作票由发令人用电话向值班员传达，值班员应根据传达填写操作票，复诵无误，并在监护人签名处填入发令人姓名。
⑹、每张操作票只能填写一个操作任务。
⑺、倒闸操作必须有二人执行，其中一人对设备较为熟悉者作监护，受令人复诵无误后执行；单人值班的变电所倒闸操作可由一人进行。
⑻、开始操作前，应根据操作票的顺序先在操作模似板上进行核对性操作。
（预演）⑼、操作前，应先核对设备的名称、编号和位置，并检查断路器、隔离开关、自动开关、刀开关的通断位置与工作票所写的是否相符。
⑽、操作中，应认真执行复诵制、监护制，发布操作命令和复诵操作命令都应严肃认真，声音宏亮、清晰，必须按操作票填写的顺序逐项操作，每操作完一项应有监护人检查无误后在操作票项目前打"√"；全部操作完毕后再核查一遍。
电厂发电机的主要保护
(1)纵联差动保护:为定子绕组及其引出线的相间短路保护。
(2)横联差动保护:为定子绕组一相匝间短路保护。
只有当一相定子绕组有两个及以上并联分支而构成两个或三个中性点引出端时,才装设该种保护。
(3)单相接地保护:为发电机定子绕组的单相接地保护。
(4)励磁回路接地保护:为励磁回路的接地故障保护。
(5)低励、失磁保护:为防止大型发电机低励(励磁电流低于静稳极限所对应的励磁电流)或失去励磁(励磁电流为零)后,从系统中吸收大量无功功率而对系统产生不利影响,100MW及以上容量的发电机都装设这种保护。
(6)过负荷保护:发电机长时间超过额定负荷运行时作用于信号的保护。
中小型发电机只装设定子过负荷保护;大型发电机应分别装设定子过负荷和励磁绕组过负荷保护。
(7)定子绕组过电流保护:当发电机纵差保护范围外发生短路,而短路元件的保护或断路器拒绝动作,这种保护作为外部短路的后备,也兼作纵差保护的后备保护。
(8)定子绕组过电压保护:用于防止突然甩去全部负荷后引起定子绕组过电压,水轮发电机和大型汽轮发电机都装设过电压保护,中小型汽轮发电机通常不装设过电压保护。
(9)负序电流保护:电力系统发生不对称短路或者三相负荷不对称(如电气机车、电弧炉等单相负荷的比重太大)时,会使转子端部、护环内
,造成转子的局部灼伤,因此应装设负序电流保护。
(10)失步保护:反应大型发电机与系统振荡过程的失步保护。
(11)逆功率保护:当汽轮机主汽门误关闭,或机炉保护动作关闭主汽门而发电机出口断路器未跳闸时,从电力系统吸收有功功率而造成汽轮机事故,故大型机组要装设用逆功率继电器构成的逆功率保护,用于保护汽轮机。
发电机保护简介
1.发电机失磁保护失磁保护作为发电机励磁电流异常下降或完全消失的失磁故障保护。
由整定值自动随有功功率变化的励磁低电压Ufd(P)、系统低电压、静稳阻抗、TV断线等判据构成，分别动作于发信号和解列灭磁。
励磁低电压Ufd(P)判据和静稳阻抗判据均与静稳边界有关，可检测发电机是否因失磁而失去静态稳定。
静稳阻抗判据在失磁后静稳边界时动作。
TV断线判据在满足以下两个条件中任一条件：│Ua+Ub+Uc－3U0│≥Uset(电压门坎)或三相电压均低于8V，且0.1A<Ia<Iset(电流门坎)时判为TV二次回路断线，将失磁保护闭锁。
│Ua+Ub+Uc-3U0│≥Uset用于判别TV单相或两相断线，低压判据判断三相失压。
在电力系统短路或短路切除等非失磁因素引起系统振荡时，保护采取措施闭锁Ufd(P)，可防止保护误出口。
励磁低电压Ufd(P)判据动作后经t1（2s）发出失磁信号。
励磁低电压Ufd(P)判据、静稳阻抗判据均满足且无TV二次回路断线时经t2（6s）发出跳闸指令。
励磁低电压Ufd(P)判据、静稳阻抗、系统低电压判据均满足且无TV二次回路断线时经t3（1s）发出跳闸指令。
2.发电机过激磁保护过激磁保护是反应发电机因频率降低或者电压过高引起铁芯工作磁密过高的保护。
过激磁保护分高、低两段定值，低定值经固定延时5s发出信号和降低励磁电压（降低励磁电压、励磁电流的功能暂未用），高定值经反时限动作于解列灭磁。
反时限延时上限为5秒，下限为200秒。
3.发电机定子接地保护发电机定子接地保护作为发电机定子单相接地故障保护，由基波零序电压部分和三次谐波电压两部分组成，基波零序电压保护机端至机尾95%区域的定子绕组单相接地故障，由反映发电机机端零序电压原理构成，经时限t1（3s）动作于解列灭磁；三次谐波电压保护机尾至机端30%区域的定子绕组单相接地故障，由发电机中性点和机端三次谐波原理构成，经时限t2（5s）动作于信号。
发电机保护
tA I
2
（2）发电机允许过负荷的特性
2
1
图9－28
发电机的允许过负荷特性曲线示意图
1－考虑散热条件下；2－不考虑散热条件下
二、定子绕组的过负荷保护 保护的动作电流，按在发电机长期允许的负 荷电流下能可靠返回的条件整定。 三、转子绕组的过负荷保护 由定时限电流保护和反时限电流保护两部分 组成。定时限部分经延时动作于信号；反时 限部分动作于解列灭磁。 四、转子表层的过负荷保护 一般由定时限负序电流保护和反时限负序电 流保护两部分组成。定时限负序电流保护动 作于信号，反时限负序电流保护动作于跳闸。
（1－a）E
R
S2
R 图9－20
R1
U1,U2
R
切换采样式转子一点接地保护原理接线
U1 1 接地点位置 为： 3 3 U
接地电阻 R f 为：
Rf a
R1 2 R1 R 3U 3
正常运行时:四 4 个电阻 R 对称， U1＝U2，Δ U＝0， R f ＝ ； 转子绕组一点接地时：U1≠U2, 当 Rf
1.定子绕组单相接地故障的零序电压
图9－11 机端金属性单相接地时电压相量图
1)当机端单相接地时:
如图 9－11 所示：
1 1 UW ) U U0 (UU UV UW ) (UV U 3 3
显然： 发电机机端一相金属性接地时， 机端零序电压的大小等于发电机故障前的相电压。
第六节 发电机的失磁保护
一、发电机失磁运行及其产生的影响 1）发电机失磁，对机组本身产生危害。 2）发电机失磁运行对电力系统的影响。 二、发电机失磁保护的配置 大型发电机通常装设专门的失磁保护，动 作于信号、减负荷、或停机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电机得主要保护
1、继电保护及自动装置得一般规定
继电保护及自动装置就就是保证电网运行。
保护电气设备得主要装置,保护装置使用不当或不正确动作将会引起事故或事故扩大,损坏电气设备甚至整个电力系统瓦解。
１) 继电保护盘得前后,都应有明显得设备名称，盘上得继电器、压板与试验部件及端子排都应有明显得标志名称,投入运行前由继保人员负责做
好。
2）任何情况下，设备不容许无保护运行,若开关改非自动,应在有关调度与本厂领导同意下情况方可短时停用其中一部分保护。
３) 继电保护与自动装置得投入、停用、试验或更改定值,如由系统调度管理得设备,则应按调度命令执行;如由本厂管理得设备,则应按值长命
令执行。
４) 运行人员一般只进行投入,切除装置得压板、控制开关(切换开关)与操作控制电源得操作，在事故处理或发生异常情况时,可以在查明图纸得
情况下进行必要得处理,并做好必要记录。
5) 运行人员处得继电保护图纸应经常保持正确完整。
当继电保护回路接线
变动后,检修人员应及时送交异动报告与修改底图。
2、继电保护及自动装置得维护与管理
1）、值班人员在接班时,应巡视保护装置,并检查以下项目：
（1）继电保护及自动装置罩壳就就是否完好,无过热、水蒸汽、异声等不正常现象。
(2)继电保护及自动装置信号应指示正确。
(3）继电保护及自动装置得运行方式,出口压板等应符合被保护设备得当时运行方式,
(４)所有保护装置应保持清洁,做保护装置清洁工作时,要小心谨慎,对保护装置不可敲击，并注意固定不可靠得电阻，灯座,小线等。
(5)监视直流母线电压在2２0V左右,以防止因直流电压不正常而使保护装置拒
动或误动作。
监视直流系统绝缘正常,以防止因系统绝缘降低或直流接地
造成保护装置误动作
(6)开关跳、合闸回路应良好(跳闸灯亮代表合闸回路正常,合闸灯亮代表跳
闸回路正常;跳、合闸灯同时亮或不亮代表回路不正常)。
2)、系统发生异常或事故时,值班人员应进行下列工作:
(1)立即检查保护装置有无动作,哪些保护动作信号有指示。
(2)准确记录保护动作，电流冲击、电压摆动,负荷变化情况,开关跳闸、合闸
时间, 当时得一次系统运行方式,故障发生地点、现象等。
（３）各种保护与自动装置动作情况详细记录后,对装置进行检查,复归信号。
(４）保护动作开关跳闸,在强送电前，应先复归保护。
(5)向值长或调度报告发生得异常情况;并说明哪些保护动作,哪些开关跳闸、
合闸及时间。
(6)若遇保护及自动装置动作异常,应通知检修人员处理。
(7)退出或投入继电保护及自动装置应按调度或值长命令执行、并将上述情况
记在值班记录簿内。
对于有可能误动得保护装置，必须先退出,事后报告值长,通知继电人员处理。
（８)在投保护直流保险时,应首先检查所投得保险容量就就是否符合要求。
(9）在切换压板时,应防止接地或互相碰连，压板断开后不应横放,应朝下拧紧。
３)备用设备、带有电压得设备或线路,不允许处于无保护状态运行(设备检修、调度命令及运行方式需要停用得保护除外)。
４)发电机及变压器均不得处于无内部故障保护状态下运行。
新安装、大修后或二次回路有变动得发电机、变压器得差动保护,必须进行带负荷测相位与测差电流,确认交流回路无误后,方可正式投入运行。
仅在发电机启动、并网、变压器充电时，为瞬间切除故障,差动保护可投跳闸、但在带负荷前,应根据继电人员要求 ,将出口压板断开,以便进行负荷电流校验。
5)对于带有交流电压回路得保护装置,在任何情况下不准使保护装置失去电压。
在交流电压回路切换作业时，必须采取防止保护误动得措施。
必要时可事先将有可能误动得保护装置退出。
对运行中得保护及二次回路,严禁触动，严禁进行任何作业与试验。
6）在交流电压或电流二次回路增加负荷时,应征得继电人员专业人员同意。
对保
护专用互感器二次回路严禁接入与保护无关得设备。
7)在带电得电压互感器二次回路上工作,应认真监护,采取防止短路与接地使保
护装失去电而引起误动得措施,否则不准在该回路上进行任何工作。
8)两组电压互感器得二次回路并列,必须以高压侧先并列,然后才允许二次并列。
如此时需要将一组电压互感器停电时,应先将停电得电压互感器二次开关拉开,然后拉开一次刀闸。
9)在保护盘内二次回路上工作，应作好如下安全措施：
(1)在检修盘得相邻运行盘前、后挂“设备运行”标志牌,检修盘挂“在此工作”
标志牌。
(２)向检修人员交待注意事项，双方无疑问后，方可开始工作。
(３）必须填写并执行二次工作安全措施票。
(4)由于作业引起运行得保护盘较大振动时,应将瞬动保护临时退出。
１0)下列保护检修结束后,为瞬间切除故障,仅在充电前投入跳闸,充电结束后,带负荷前应通知检修人员进行实负荷相位测定。
(1)发电机纵差保护。
(２)变压器差动保护。
（３)距离保护。
(4）各种零序、负序保护。
3、发电机得主要保护
哈尔滨光宇电气自动化有限公司得ＷＦH－３1A/01型发电机保护装置与WＪK-31A/11Ｃ型监控装置;
a、装置正常运行时，24Ｖ电源灯亮,装置运行灯闪烁,断路器合位(分位)灯应只有一个亮,但不可两个同时亮或同时不亮;所有告警指示灯应不亮，设备故障或异常时,对应告警指示灯亮,确认设备故障或异常消除后，可通过“复位”
按钮复位该信号。
b、正常运行时有下列保护功能：
(1）发电机差动保护。
(2）发电机复合电压闭锁过流保护。
(3)发电机定子接地保护。
(4）发电机过负荷。
(5）发电机过电压。
（6）发电机转子一点接地保护。
(7）发电机转子两点接地保护。
(8)发电机失磁保护。
(９)发电机灭磁开关联跳。
（10)汽轮机主汽门关闭联跳。
(1１）PT断线故障告警。
C、正常运行时投入得压板: 1LＰ、2LP、3LP、5LＰ、６LP、7ＬＰ、8LP、９LP、10LＰ。
南京中德保护控制系统有限公司得NSP７11型发电机保护单元、NＳP７72后备保护单元、NPＳ30C2操作单元、NＳＣ68１发电机测控单元微机保护装置;
a、装置正常运行时,装置运行灯闪烁;所有保护动作指示灯应不亮,设备保护动作跳闸对应告警指示灯亮,可通过“复归”按钮复归该信号;装置自检发现异常时“异常”灯点亮;当系统发生运行异常(过负荷、ＰT断线等)时“告警”灯点亮，系统恢复正常后自动熄灭。
b、正常运行时有下列保护功能：
（1)发变组差动保护。
(２)发电机差动保护。
(３)发电机复合电压闭锁过流保护。
(4)发电机定子接地保护。
（５)发电机过负荷。
(6)发电机过电压。
（7)发电机转子一点接地保护。
(8)发电机转子两点接地保护。
(9)发电机失磁保护。
(10)发电机灭磁开关联跳。
（1１)汽轮机主汽门关闭联跳。
（12)ＰＴ断线故障告警。
C、正常运行时投入得压板:。
