显微镜下钢铁之美-金相组织真的很美
这么精美的金相图片，千万别错过！

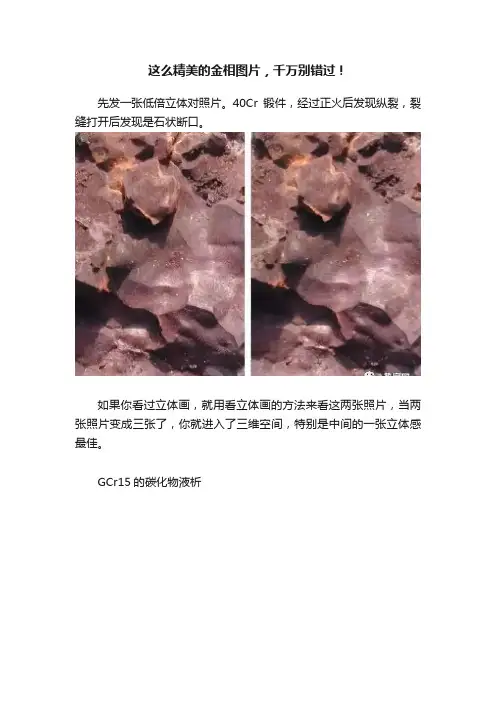

这么精美的金相图片，千万别错过！先发一张低倍立体对照片。
40Cr锻件，经过正火后发现纵裂，裂缝打开后发现是石状断口。
如果你看过立体画，就用看立体画的方法来看这两张照片，当两张照片变成三张了，你就进入了三维空间，特别是中间的一张立体感最佳。
GCr15的碳化物液析100倍100倍1000倍（横向）以前，有客户投诉液析超标，说是当地技术监督局抽查发现的。
把样拿来一看，是把硫化物当作液析了。
硫化物是浅灰色，液析白亮，氮化物黄色，混为一谈易闹笑话。
非金属夹杂轴承钢冷拉直条内部横裂用GCr15连铸轴承钢冷拉直条车制水泵轴半成品时，沟道处发生断裂，断口上有从心部向外的放射形条纹（下图1左），试样纵剖后发现内部存在横向裂纹（下图1右）。
在纵剖面上作金相检验，球化组织正常，但心部存在十分严重的碳的正偏析区（下图2），碳偏析区内有粗大、完整的网状渗碳体及块状渗碳体（下图3）。
由此认定：该连铸轴承钢的质量低劣，心部十分严重的碳偏析是导致冷拉时内部出现横裂的原因。
图1图2图3我第一次看到这种类型的试样时，就按书籍上所说评为脱碳层。
后来发现，表面片状较深时会引起拉拔横裂，脱碳层怎么会引起拉拔横裂呢？我产生了疑问。
后来又发现，用球化退火后存在表面片状的盘条生产轴承钢丝，经过一次冷拉+再给晶退火的成品钢丝，表面出现片状减少、球状增加的现象；凡经过数次冷拉+再给晶退火的，绝大多数成品钢丝表面已无片状，脱碳层也大多合格。
再来一张石状断口上面一张“立体对”的石状断口，其实在锻件上已发生了纵裂，但当时没发现，后续正火时裂缝内产生氧化脱碳，晶粒的棱边已变得圆滑。
这一个石状断口，在我见过的石状断口中，是最“漂亮”的，晶粒的棱边完整清晰。
这也是40Cr锻件，用的原料是锻圆，打成一个类似塔形试样的部件，最粗的一节没有经过变形，锻后发生了纵裂，其他经过变形的几节都完好。
所以这最粗的一节相当于用锻造温度来进行正火处理，产生了严重的过热现象。
金相分析发现晶粒异常粗大，开裂为沿晶开裂，有沿晶界分布的二次裂纹，断口上无脱碳层。
显微镜下的钢铁之美！
显微镜下的钢铁之美！展开全文钢铁总是给人以灰色、冷硬的感觉，前不久，沙钢钢铁研究院用显微镜拍摄了一组钢铁材料微观图像，这些钢铁材料在显微镜的“火眼金睛”下，脱去了灰色的外衣，呈现出异彩纷呈的美。
就让我们一起来欣赏它们的美吧！作品1照片名称：壮美梯田样品名称：帘线钢82B组织特点：珠光体中铁素体和渗碳体形貌（你看过哈尼梯田，曾经以为很壮美，但当你发现在实验室，在电镜的视野下，竟然存在更为壮美的梯田，你不由得感叹自然造物的神奇，微观世界与宏观世界同样让人震撼。
）技术描述：利用透射电镜研究不同形变量下的珠光体片层间距及渗碳体碎化规律。
背景：珠光体的机械性能主要取决于珠光体的片间距，珠光体在受外力拉伸时，塑性变形基本上在铁素体内发生，渗碳体层则有阻止滑移的作用。
片层间距越小，铁素体和渗碳体的相界面就越多，对位错运动的阻碍也就越大，即塑性变形抗力越大，因而硬度和强度都增高，片状珠光体的塑性也随片间距的减小而增大。
珠光体组织片层间距大小是评价盘条组织的一个重要依据。
拍摄设备：JEM-2100F场发射透射电子显微镜（日本电子）作品2照片名称：夹杂物的消化系统样品名称：焊缝区样品（母材是EH36船板钢，焊材是JW-7）组织特点：复合夹杂物的形貌及物相分布（右半部份夹杂物状似大肠，想不到，无机世界也有着状似有机世界高级生物的消化体统，不禁让人啧啧称奇。
）技术描述：利用双束扫描电镜的聚焦离子束制备复合夹杂物的透射电镜样品，并利用透射电镜对夹杂物的形貌进行观察，并结合能谱仪和电子衍射对复合夹杂物的成分和物相进行鉴定。
结果显示：大肠结构的物相为Mn0.33Zr0.33Ti0.33O1.67，其余的1,2,3区域分别为Mn2TiO4相，富含Si-Ca-Al-O元素的非晶相，MgAl2O4相。
此项分析对研究复合夹杂物的形成机理提供理论的支持，从而在工艺上控制夹杂物的形成类型，尺寸等，最终达到提高材料的综合性能的目的。
拍摄设备：JEM-2100F场发射透射电子显微镜（日本电子）作品3照片名称：冰糖是什么味？样品名称：IF钢组织特点：TiN析出相（狗狗边嗅冰糖块，边问：“冰糖是什么味？”）技术描述：利用扫描电镜在腐蚀状态的IF钢上寻找析出相，并利用能谱仪确定析出相类型及成分，成分主要是Ti,N元素。
常见金相组织图片
过共晶:Fe3CI+ Ld’ 常见金相组织图片
返回目录
• 碳钢的平衡组织（工业纯铁）
工业纯铁：F
常见金相组织图片
• 碳钢的平衡组织（亚共析钢）
20钢
45钢 （F+P）
常见金相组织图片
65钢
• 碳钢的平衡组织（共析钢）
T8钢（P）
常见金相组织图片
• 碳钢的平衡组织（过共析钢）
T12钢（P+Fe3C)
常见金相组织图片
•工具钢（石墨碳2）
常见金相组织图片
•工具钢（网状碳化物）
常见金相组织图片
•工具钢（高速钢铸态）
W18Cr4V铸态（黄色鱼骨状莱氏体）
常见金相组织图片
•工具钢（高速钢碳化物不均匀性）
常见金相组织图片
•工具钢（高速钢脱碳）
W18Cr4V钢脱碳层，200x
常见金相组织图片
•工具钢（高速钢球化）
• 结构钢的组织（纤维组织 . 彩）
常见金相组织图片
• 结构钢的组织（纤维组织）
常见金相组织图片
• 结构钢的组织(退火与正火组织）
常见金相组织图片
• 结构钢的组织(回火索氏体）
常见金相组织图片
• 结构钢的组织（夹杂物）
常见金相组织图片
返回目录
• 工具钢（球化）
常见金相组织图片
• 工具钢（石墨碳）
返回目录
•黄铜H68
单 相 黄 铜 ： 固 溶 体
常见金相组织图片
α
•黄铜H90
单 相 黄 铜 ： 固 溶 体
常见金相组织图片
α
•黄铜H62
双相黄铜 α+β
常见金相组织图片
•锡基轴承合金
35钢显微组织

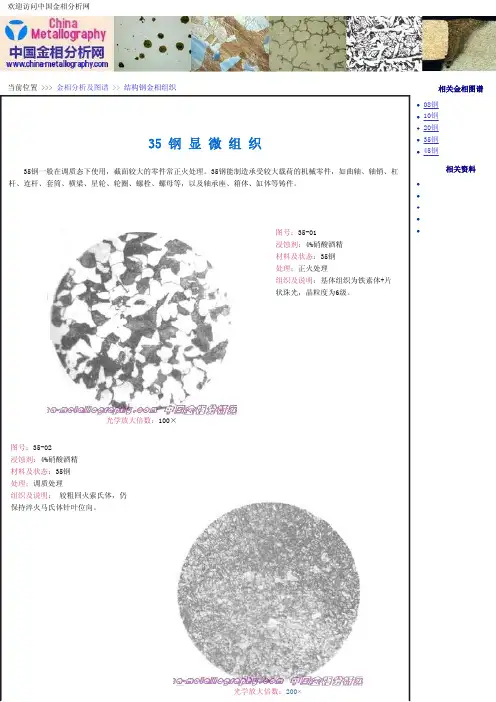

欢迎访问中国金相分析网当前位置 >>> 金相分析及图谱 >> 结构钢金相组织35 钢 显 微 组 织35钢一般在调质态下使用，截面较大的零件常正火处理。
35钢能制造承受较大载荷的机械零件，如曲轴、轴销、杠杆、连杆、套筒、横梁、星轮、轮圈、螺栓、螺母等，以及轴承座、箱体、缸体等铸件。
光学放大倍数：100× 图号：35-01浸蚀剂：4%硝酸酒精材料及状态：35钢处理：正火处理组织及说明：基体组织为铁素体+片状珠光，晶粒度为6级。
图号：35-02浸蚀剂：4%硝酸酒精材料及状态：35钢处理：调质处理组织及说明： 较粗回火索氏体，仍保持淬火马氏体针叶位向。
光学放大倍数：200×相关金相图谱08钢10钢20钢35钢45钢相关资料光学放大倍数：500×光学放大倍数：500×图号：35-03 浸蚀剂：4%硝酸酒精 材料及状态：35钢 处理：调质处理组织及说明：某产品调质处理后心部组织，回火索氏体及白色沿晶界分布的铁素体，硬度为21HRC。
35钢的淬透性较差，当工件截面稍大些，则淬不透，心部组织仍会有铁素体存在。
图号：35-04 浸蚀剂：4%硝酸酒精 材料及状态：35钢 处理：锻造空冷组织及说明：由于加热温度过高，晶粒粗化，空冷时形成魏氏体组织。
光学放大倍数：100×图号：35-05 浸蚀剂：4%硝酸酒精 材料及状态：35钢处理：940℃加热保温3h后空冷 组织及说明：黑色为细片状珠光体，建议用 IE 1024*768 分辨率浏览本网站版权所有(c) 中国金相分析网光学放大倍数：200×白色为铁素体，铁素体大部分沿奥氏体晶界析出，部分在奥氏体晶粒内成条状或针状析出，呈魏氏组织状态，硬度为198HB。
35钢Ac 1为724℃，Ac 3为802℃，正常的正火温度应为840～890℃。
由于正火温度过高，使奥氏体晶粒长大至3～4级(个别已长大至2级)，正火后出现魏氏组织，使零件的脆性增加。
钢中典型金相组织
钢中典型金相组织钢是一种重要的金属材料，具有优异的机械性能和耐腐蚀性能。
钢的组织和性能之间密切相关，钢中的金相组织是其性能形成的重要因素之一。
下面将详细介绍钢中典型的金相组织。
1. 贝氏体组织贝氏体组织是钢中典型的金相组织之一。
该组织由相似于鹿角的条状组织构成，因其形状类似于法国冶金学家贝尔纳德的鹿角而得名。
贝氏体组织的形成与钢的淬火工艺密切相关，通过快速冷却钢材可以使奥氏体转变为贝氏体。
贝氏体组织具有高强度、高硬度和较好的耐磨性，因此在制造强度要求高、耐磨性要求高的零件时常采用贝氏体钢。
马氏体组织是钢中另一个典型的金相组织。
与贝氏体不同，马氏体组织属于无定形组织，其结构不规则、复杂。
同时，马氏体组织具有较高的强度和硬度，且具有较好的抗拉强度和耐磨性，因此广泛应用于地质勘探、采矿、石油化工等领域。
在淬火工艺中，将钢材加热至温度较高后迅速冷却可制得马氏体组织。
珠光体组织是钢中一种较为典型的变形组织，属于半钢中生组织。
该组织由类似“珠子”形状的球体团进行构成，因其形态类似于珠子而得名。
珠光体组织是一种中等强度的钢结构，具有优秀的成形性和可加工性，在制造材料强度、变形性好的零件时常采用珠光体钢。
4. 混合组织混合组织是一种钢中常见的金相组织，其由两种或多种不同的金相组织混合而成。
例如，当沿晶腐蚀与导致钢中存在晶界和粗晶的杂质混合存在时，就会形成混合组织。
混合组织具有钢中两种或多种组织的优点，可以在不同的应用场合中具有更为广泛的适用性。
总之，钢中的金相组织是其性能形成的重要因素。
贝氏体组织、马氏体组织、珠光体组织和混合组织等是钢中典型的金相组织，采用不同的工艺可以得到不同种类的金相组织，从而满足不同的应用需求。
金相显微观察试样-金相显微组织图谱
球墨铸铁
退火
球状石墨+铁素体
白色晶粒为铁素体，黑色球状为石墨
36
球墨铸铁
低温正火
球状石墨+铁素体+珠光体
白色晶粒为铁素体，层状组织为珠光体，黑色球状为石墨
37
球墨铸铁
正火
球状石墨+珠光体
层状组织为珠光体，灰色球状为石墨。
（六）有色金属合金组织8种
38
铸铝
未变质
初生硅晶粒+共晶体
浅多边形晶粒为初晶硅，其余为白色α固溶体和灰色针状硅的共晶组织
21
15钢
渗碳后退火
渗碳组织
表层为过共析组织（网状渗碳体+珠光体），由表向内含碳量逐渐减少，铁素体增多。
22
45钢
渗硼
渗硼组织
表层为硼化物层（呈锯齿状）和过渡层，心部为45钢基体组织。
23
40Cr
软氮化
软氮化组织
表层为白亮色的氮化合物和含氮的扩散层，心部为40Cr基体组织
（三）合金钢组织5种
24
高速钢
带状组织
白色晶粒为铁素体，黑色条状为珠光体，呈明显的带状分布
32
铁基含油轴承
粉末冶金
珠光体+铁素体+含油孔
黑色指纹状为珠光体，少量白色块状为铁素体，分散的小黑点为疏松的含油孔
（五）各类铸铁组织5种
33
灰口铸铁
铸态
片状石墨
黑色片状组织为石墨，基体未腐蚀
34
可锻铸铁
可锻化退火
团絮状石墨
团絮状黑色组织为石墨，基体未腐蚀
43
铝基轴承合金
铸态
初晶β固溶体+共晶体（α+β）+铜锡化合物
金属材料知识学习，15种金相组织图，你还认识几个呢？
金属材料知识学习，15种金相组织图，你还认识几个呢？1. 奥氏体定义：碳与合金元素溶解在γ-Fe中的固溶体，仍保持γ-Fe的面心立方晶格特征：奥氏体是一般钢在高温下的组织，其存在有一定的温度和成分范围。
有些淬火钢能使部分奥氏体保留到室温，这种奥氏体称残留奥氏体。
奥氏体一般由等轴状的多边形晶粒组成，晶粒内有孪晶。
在加热转变刚刚结束时的奥氏体晶粒比较细小，晶粒边界呈不规则的弧形。
经过一段时间加热或保温，晶粒将长大，晶粒边界可趋向平直化。
铁碳相图中奥氏体是高温相，存在于临界点A1温度以上，是珠光体逆共析转变而成。
当钢中加入足够多的扩大奥氏体相区的化学元素时，Ni,Mn等，则可使奥氏体稳定在室温，如奥氏体钢。
2. 铁素体定义：碳与合金元素溶解在a-Fe中的固溶体特征：亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分时，铁素体沿晶粒边界析出。
3. 渗碳体定义：碳与铁形成的一种化合物特征：渗碳体不易受硝酸酒精溶液的腐蚀，在显微镜下呈白亮色，但受碱性苦味酸钠的腐蚀，在显微镜下呈黑色。
渗碳体的显微组织形态很多，在钢和铸铁中与其他相共存时呈片状、粒状、网状或板状。
（1）在液态铁碳合金中，首先单独结晶的渗碳体（一次渗碳体）为块状，角不尖锐，共晶渗碳体呈骨骼状（2）过共析钢冷却时沿Acm线析出的碳化物（二次渗碳体）呈网结状，共析渗碳体呈片状（3）铁碳合金冷却到Ar1以下时，由铁素体中析出渗碳体（三次渗碳体），在二次渗碳体上或晶界处呈不连续薄片状。
4. 珠光体定义：铁碳合金中共析反应所形成的铁素体与渗碳体的机械混合物特征：珠光体的片间距离取决于奥氏体分解时的过冷度。
过冷度越大，所形成的珠光体片间距离越小。
（1）在A1~650℃形成的珠光体片层较厚，在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体。
（2）在650~600℃形成的珠光体用金相显微镜放大500倍，从珠光体的渗碳体上仅看到一条黑线，只有放大1000倍才能分辨的片层，称为索氏体。
钢铁显微组织
钢铁显微组织microstructure of iron and steel在金相显微镜或电子显微镜下看到的钢和铸铁中由基本组成单元构成的聚合体。
用金相显微镜观察时试样表面应磨平抛光，并用适宜的侵蚀剂稍加侵蚀。
用电子显微镜观察时，需要进行更加复杂的试样准备工作。
金相显微镜最高放大倍数可达2500倍，电子显微镜可放大几十万倍（见光学金相检验）。
钢和铸铁都是在铁中加入碳和其他合金元素形成的合金,其中,含碳量为0.77％的钢称为共析钢；含碳量低于0.77％的钢称为亚共析钢；含碳量为0.77～2.11％的钢称为过共析钢；含碳量高于2.11％的称为铸铁。
不同含碳量和合金成分的钢或铸铁，其显微组织各不相同。
同一成分的钢或铸铁，经过不同的金属热处理后也具有不同的显微组织（图1 [铁碳合金平衡相图]）不同的显微组织具有不同的性能，因此钢铁可以通过热处理获得不同的性能。
钢铁显微组织分析是研究钢铁和评定钢铁制品质量的重要手段。
固态钢铁中的相相是钢铁显微组织的基本组成单元。
图2c[几种典型的金相组织 c上贝氏体（上)，500][倍羽毛状为上贝氏体，白色基体为马氏体16Mn钢 500℃等温，10％盐水淬火,2％硝酸酒精腐蚀]中白亮的基体和白色的条状物便是两种不同的相。
两种相之间有明显的分界面。
同一种相的内部，化学成分、原子排列方式和各种性能基本一致。
液态的钢或铸铁中只有一种相，即液相。
固态钢铁中可能出现多种不同的相，大致可以把它们分为固溶体和化合物两大类。
固溶体 碳或其他合金元素固溶于铁中形成的固态溶体。
固态纯铁在不同的温度范围内有 3种不同的原子排列方式，分别称为铁、铁和铁。
碳或其他合金元素溶入铁形成的固溶体称为铁素体；溶入铁形成的固溶体称为奥氏体；溶入铁形成的固溶体称为固溶体。
与溶液相似，固溶体的溶解度也随温度的升降而增减。
化合物 碳、铁或某些合金元素之间都可以形成化合物。
钢铁中最常见的是碳与铁形成的化合物，分子式为Fe3C（含碳8.3％）,称为渗碳体。
金相
经典的金相组织照片These photos are my footprints on the sands of time*, in the field of metallurgy. *這些令人賞心悅目金相照片是我生命旅程中的一些足跡. 但願你讀後, 多少學到一點知識. 用它在此知識經濟的年代, 提昇自己的競爭力.大型塑料射出机的tie bar, 直径约250 mm. 1985年因疲勞断裂送验, 致命杀手是晶界上的氮化物薄膜iron nitride film(韌性殺手)最后一張才是1000X, 前面那張是500X. 晶粒內也有小段氮化物析出. 小箭头所指.Grain boundary nitrides served as crack initiation sites.前述氮化钢tie bar, 以火焰切割取试片. 试片自高温冷却, 在不同温度范围相变化所得组织. 未经color etching, 花很多时间, 以trialand error方式获得此结果.~1985所摄, 年代久远.这组照片我自己都觉得是"神来之笔", 以后再做也不一定做得出来.JIS SUJ2 轴承钢两种淬火温度的组织我上传的照片, 通常在 10x7.5 cm 大时: A=50X, B=100X,C=200X,D=500, E=1000X.正确淬火温度:>/~ A1 . 两相区, 淬回後: 碳化物微粒分布於回火Martensite. 以碳化物微粒抵抗磨耗错误淬火温度:>Acm 单相区 (碳化物微粒全固溶不见了), 淬回後: 残奥 (残奥无硬度可言) + 回火高碳 Martensite(相变化膨胀大易淬裂).针状马氏体 + 残奥珍藏照片右:color etching. 我读研究所时, 一位楊老师给的. 楊老师的也是1981留学英国剑桥大学时,他的老师给的.這是為教學刻意製造的粗晶工業應用是不允許有這麼粗大的Martensite.Beautiful, isn't it ? 我典藏20多年 It is now for you to keep.1000X at 10x8 cmMartensite : 竹叶状物Austenite : 背景, 底衬金相佳作不锈钢(铸)Delta Ferrite 内的carbide, 以类似Fine Pearlite 的型态呈现.并非黑黑的一大块. 需放大2000 ~ 3000 倍才可看出.处理後, 碳化物固溶入铁素体"岛屿"(islands of delta Ferrite), 故看起来乾乾净净. 切削性与耐蚀性获得提升.FT 铸铁金相欣赏金相图欣赏--亚共析钢S50C?金相 So Colorful & So Beautiful !未经彩色浸蚀, 浑然天成. 放大倍数依序为50x, 100x, 200x, 500x at 10x8 cm你看完後, 离开前赞美几句吧! They say flattery will get you anywhere. 西諺: 讚美多, 受益多.补充说明:金属凝固时先凝固者碳/合金浓度低, 後凝固者碳/合金浓度高. 第一张颜色较黑处为最後凝固处(dendrite arm boundary): 无铁素体全珠光体(偏析嚴重時, 甚至有初析Carbide), . 没经锻造. 此枝晶偏析, 不易去除. 经锻造後, 则沿鍛造方向成为带状偏析过共析钢金相欣赏过共析钢晶界上的碳化物薄膜呈"连续相", 韧性极劣. 故出厂前需实施球化处理, 让铁素体成为"连续相"後才能使用.彩色金相拍攝法--球铁彩色金相原理很简单: 利用薄膜干涉的光学原理产生色泽, 与水上汽油渍或眼镜镜片上的彩色同理.平常你试片不上色就会有淡彩 (自然彩) , 但被显微镜灯光的黄色光给盖过去了, 所以你没注意到. 可用蓝色滤镜补正, 让白色部位看起来是白色, 其他部位就会恢复本色, 照相起来就是彩色金相.第一张照片: 未上色.自然彩. 牛眼组织的铁素体为白色, 外围为珠光体.下面两张: 浸蚀後试片以酒精灯或其他热源加热到淡紫色後(heat tinting), 水冷, 烘乾, 再拿去显微镜下观看, 就可看到铁素体有颜色了. 试试看吧!。
各种精美材料组织照片：第三届金相大赛优秀作品展
各种精美材料组织照片：第三届金相大赛优秀作品展材料之美不仅体现在宏观，更表现在其微观组织。
为了让更多材料人欣赏到美轮美奂的材料微观组织，材料科学网、材料科学与工程微信公众号继成功举办第一、二届金相大赛后，特此举办第三届金相大赛。
征稿阶段（点此查看）共收来自高校、企事业单位等共300余份参赛作品，感谢所有参赛者的来稿！专家点评和粉丝投票（点此查看）结果正在紧张统计中，明天将公布最终结果。
我们先来欣赏部分其他优秀作品吧！由于篇幅所限，今天展示82幅作品，明天展示60幅作品。
欢迎收藏，分享到朋友圈。
部分优秀作品展示【1王博】材料：UC2(传动轴专用材料)。
仪器：ZeissAxio Vert.A1 专业级倒置式材料显微镜。
作品介绍：UC2棒料芯部组织，正火状态组织铁素体+片状珠光体，珠光体片层清晰可见。
【2赵培林】材料：700MPa热轧带钢。
仪器：XL30扫描电镜。
作品描述：热轧700MPa级高Ti含量热轧带钢TiN在高温液态析出粒子的形貌图。
【3杜天晓】将球墨铸铁中铁腐蚀去除后，由日本JEOL JSM-6700F冷场发射扫描电子显微镜观察得到的球化石墨，如同盛绽放的郁金香，故取名“不语亭亭俨薄妆，画裙双凤郁金香”。
【4杜天晓】日本JEOL JSM-6700F冷场发射扫描电子显微镜：钛-铜异种金属连接中焊缝内部组织，基体为铜，内部花瓣状的金属间化合物为Cu-Ti金属间化合物，取名为“秋日私语”。
【5姜彩华】仪器：SEM扫描电镜，型号MERLIN VP Compact （厂家ZEISS，Germany）。
作品描述：水热法合成的锂锰氧化物。
在电镜下，这些细长的纳米线团上包裹着纳米薄片组成的纳米球，营造出一种浪漫的情境，像在诉说着另一个虚无的世界，给人以无尽的幻想。
【6冉飞荣】仪器介绍：Zeiss 显微镜。
本实验的目的是将金银纳米颗粒吸附/聚集在某一微区域内，有利于纳米粒子之间形成hot spot 用于表面拉曼增强实验。
钢铁金相图谱
钢铁金相图谱第一章钢铁典型金相组织材料：纯铁工艺情况：退火状态浸蚀方法：苦味酸酒精溶液浸蚀————————————————————1材料：10钢工艺情况：退火状态浸蚀方法：4%硝酸酒精溶液浸蚀————————————————————2材料：16Mn工艺情况：热轧状态浸蚀方法：4%硝酸酒精溶液浸蚀————————————————————3材料：1Cr18Ni9Ti工艺情况：固溶处理浸蚀方法：盐酸、硝酸、甘油混合溶液浸蚀———————————————4材料：T8工艺情况：退火浸蚀方法：4%硝酸酒精溶液浸蚀————————————————————5材料：50钢工艺情况：正火处理浸蚀方法：4%硝酸酒精溶液浸蚀————————————————————6材料：GCr15工艺情况：球化退火浸蚀方法：4%硝酸酒精溶液浸蚀————————————————————7材料：T10工艺情况：加热至860℃保温后炉冷浸蚀方法：4%硝酸酒精溶液浸蚀————————————————————8材料：20CrMnMo工艺情况：1000℃过热渗碳后空冷浸蚀方法：4%硝酸酒精溶液浸蚀————————————————————9工艺情况：铸态浸蚀方法：三氯化铁盐酸水溶液浸蚀——————————————————10材料：T10工艺情况：高温淬火后浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————11材料：W18Cr4V工艺情况：1270℃淬火，560℃三次回火浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————12材料：GCr15工艺情况：850℃淬火后回火处理浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————13材料：40Cr工艺情况：淬火，回火浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————14材料：15MnB工艺情况：920℃渗碳淬火浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————15材料：20Cr工艺情况：渗碳后淬火和回火处理浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————16材料：20CrMnMo工艺情况：1000℃渗碳后空冷浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————17材料：70Si3MnA（弹簧钢）工艺情况：加热保温，在400℃盐浴中等温冷却后空冷浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————18材料：70Si3Mn工艺情况：加热至1200℃保温，在400℃盐浴中等温3min后空冷浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————19材料：35钢工艺情况：加热至870℃，保温30min，淬火浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————20工艺情况：加热至860℃后油冷淬火，480℃回火处理浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————21材料：35钢工艺情况：加热至870℃，保温30min，淬火浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————22材料：2Cr13工艺情况：调质处理浸蚀方法：经氯化高铁、盐酸水溶液浸蚀————————————————23材料：40Cr工艺情况：淬火、回火浸蚀方法：苦味酸饱和水溶液加入几滴环氧乙烷（洗涕剂）的混合溶液浸蚀—24材料：40Cr工艺情况：加热至850℃油冷却后600℃回火处理浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————25材料：W18Cr4V工艺情况：锻后退火、淬火及回火处理浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————26材料：38CrMoAl工艺情况：调质后气体渗氮浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————27材料：20CrMnTi工艺情况：在860℃碳氮共渗后，830℃淬火，180℃回火浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————28材料：20钢工艺情况：在960℃渗碳保温后，降温到860℃淬火浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————29材料：45钢工艺情况：粉末渗硼浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————30材料：HT200工艺情况：铸态浸蚀方法：20%盐酸酒精溶液浸蚀深腐蚀————————————————31材料：灰口铸铁工艺情况：铸造状态浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————32材料：QT500-7工艺情况：铸态浸蚀方法：20%盐酸酒精溶液浸蚀深腐蚀————————————————33材料：高铬铸铁（C:2.65%; Cr:15.4%; Mo:2.5%）工艺情况：920℃正火，240℃回火浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————34材料：高铬铸铁（C:2.8%~3.0%；Cr:24%~26%）工艺情况：铸态浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————35材料：高铬铸铁工艺情况：铸造状态浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————36材料：高铬铸铁工艺情况：铸态浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————37材料：白口铸铁工艺情况：表面激冷处理浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————38。
【视觉盛宴】邀你赏析，100张精美的材料微观组织照片
【视觉盛宴】邀你赏析，100张精美的材料微观组织照片第一名【1龚天尧】仪器：SEM扫描电子显微镜Quanta 250 FEG；湿化学法合成的纳米球氢氧化镍材料，具有疏松多孔的花状结构，具有超大的比表面积。
看起来好似郁郁葱葱的蓬勃怒放的大花球。
【专家点评】形似绣球；手相牵，舞出花样年华，结构特征比较独特；很好看的大花球，细节丰富；精美绝伦。
第二名【2李志峰】材料为700MPa级汽车用大梁钢，采用EBSD技术对其高温氧化层断面的进行表征，得到了非常完美的钢铁材料高温氧化层的分层结果晶体形貌，其中，FeO层晶粒为柱状晶；Fe3O4层晶粒多为等轴晶；Fe2O3层在整个氧化层的最外侧厚度极薄只有10μm 左。
将EBSD技术应用到钢铁材料高温氧化产物的分析中，可以为该领域的微观织构和晶粒生长等方面的研究提供非常好的帮助。
【专家点评】清晰地展现了氧化层与基体的结构、成分，将为高强钢的热加工及其耐蚀耐候性能设计提供强有力的指导。
错落有致、层次分明，美的不只是色彩的搭配，更有表层的结构厚度与性能梯度的匹配。
样品的EBSD制样非常好，照片中的组织分层，各层晶粒很清晰，形状各异，同时附有4个反极图，能确定晶粒的取向。
很不错的氧化分层结构，EBSD分析细致、明确。
第三名【3周国燕】在亚共析钢或过共析钢中，在光学显微镜下可以观察到从奥氏体晶界上生长出来的铁素体或渗碳体近似平行，呈羽毛状或三角形，其间存在着珠光体的组织。
通过对魏氏组织的突出渲染，图片仿佛呈现了一羽来自远古的化石。
【专家点评】中间的组织真像一支羽毛，惟妙惟肖。
诸葛先生的羽毛扇散落了一片在雪地吗？照片很清晰、漂亮，反映出组织的特征，美与科学的完美结合。
非常漂亮的羽毛“化石”在“熔岩”中。
雪后草丛。
优秀奖【4吴春晖】作品名称：6082铝合金铸棒微观组织形貌；仪器名称：Zeiss AxioImager M2M 金相显微镜；作品介绍：在500倍下Mg2Si形成一头欢快奔跑着的小鹿，与AlFeSi相颜色分明。
金相显微组织图谱
层状组织为珠光体，灰色球状为石墨。
（六）有色金属合金组织 8 种
38
铸铝
未变质
初生硅晶粒+共晶体
浅多边形晶粒为初晶硅，其余为白色α固溶体和灰色针 状硅的共晶组织
39
铸铝
变质处理
初晶α固溶体+共晶体
白色树枝状或颗粒状为初晶α固溶体，其余为白色α固 溶体和灰色针状硅的共晶组织
40
H68 黄铜
退火
单相黄铜组织
金相显微组织图谱
编号
材料
1
工业纯铁
2
20 钢
3
45 钢
4
65 钢
5
T8 钢
6
T12 钢
7
亚共晶 白口铁
8
共 晶 白口铁
9
过共晶 白口铁
10
T8 钢
11
T8 钢
12
65Mn
13
65Mn
14
20 钢
状态 退火 退火 退火 退火 退火 退火 铸态 铸态 铸态
正火 快冷正火 等温淬火 等温淬火
淬火
组织
说明
（一）铁—碳平衡组织 9 种
表层脱碳组织
表层脱碳后这亚共析钢，黑色为珠光体，白色为铁素体， 心部为粗片状珠光体。
31
45 钢
锻造后退火 带状组织
白色晶粒为铁素体，黑色条状为珠光体，呈明显的带状 分布
32
铁基含油轴承
粉末冶金
珠光体+铁素体+含油孔
黑色指纹状为珠光体，少量白色块状为铁素体，分散的 小黑点为疏松的含油孔
（五）各类铸铁组织 5 种
基体为层状珠光体，晶界上的白色为二次渗碳体。
变态莱氏体+珠光体
金属材料金相微观组织分析
金属材料金相微观组织分析金属材料是工程材料的重要组成部分，其性能表现与其金相微观组织密切相关。
金相微观组织分析是通过光学显微镜观察金属材料的组织结构，并通过对组织结构的分析来了解材料性能与组织结构之间的关系。
下面将对金属材料金相微观组织分析进行详细介绍。
金相微观组织分析是通过制备薄片，对金属材料进行组织观察和分析的方法。
首先需要从金属材料中制备出薄片，然后进行打磨和抛光处理，使其表面光洁度达到要求。
接着，将薄片进行腐蚀处理，使不同的组织结构产生明显的差异。
最后，通过光学显微镜观察与分析薄片上的组织结构，如晶粒结构、晶界、相分布等。
通过这些观察和分析，可以得到关于材料性能与组织结构之间关系的有价值的信息。
金相微观组织分析的一项主要内容是观察晶粒结构。
在光学显微镜下，通过增加透射光的方法，可以清晰地观察到材料中晶粒的形状、大小和方向。
晶粒的形状和大小对材料的力学性能、热处理效果等具有重要影响。
晶粒越细小，材料的抗拉强度和硬度越高。
另外，晶粒的方向分布会影响材料的各向异性。
除了晶粒结构外，金相显微镜还可以观察和分析材料的相分布。
相是指材料中具有相同化学组成和结构的部分。
相的分布对材料的力学性能、耐蚀性等也有重要影响。
例如，在一些合金中，固溶体相与析出相的组织结构会影响材料的强度和硬度。
此外，金相显微镜还可以观察材料中的孪晶结构和缺陷结构。
孪晶是晶界附近的微小结构，对材料的延展性和强度具有重要影响。
而缺陷结构如晶界、位错等也会对材料的力学性能和热处理效果产生影响。
金相微观组织分析除了通过观察和分析组织结构来了解材料性能与组织结构之间的关系外，还可以通过显微硬度测试、拉伸试验等方法来验证和深入了解这些关系。
总结起来，金相微观组织分析通过光学显微镜观察和分析金属材料的组织结构，包括晶粒结构、相分布、孪晶结构和缺陷结构等，并通过这些结构的观察与分析，来了解材料性能与组织结构之间的关系。
这对于材料的设计和制备过程具有重要的指导意义，也为材料的性能提升和应用提供了有价值的数据。
收藏！30张各种材料微观组织照片！
收藏！30张各种材料微观组织照片！我们一起来赏析往届的部分精美材料微观组织吧：【21杨道栓】Cu90Ni10合金（B10）的金相组织的原始照片（放大倍数200倍），使用蔡司显微镜拍摄，图中的黄色的区域是由于晶粒非密排，用蚀刻剂腐蚀的时候被腐蚀的比较多，表面更加凹陷，故成像较暗，较亮的区域是由于密排面的缘故，腐蚀的比较少，表面更加凸起，故成像比较亮。
图中的细条状是由于孪晶的缘故。
【专家点评】作品拍摄效果良好，但未能充分体现金相组织的壮观之美。
图片美观度一般，学术性一般，作品描述一般。
图片质量较高，但艺术性未能凸显。
比较一般的试验照片。
图片技术解释很专业，图片右下角多条明显划痕，图片“美”的主题没有描述。
该金相图的科学信息明确，但美观和意境略显不足。
特点不鲜明。
【22徐丽君】BFI TEM照片。
室温下，Ti60Cu40合金在乙醇中浸泡15天后形成的纳米带状Cu2O，在微观的视角下就不仅像相互交错的树枝，又像是艺术家笔下的泼墨画。
【专家点评】作品拍摄清晰，似一幅中国风的泼墨画，但未详述纳米带状组织与性能的关系。
图片有较强的中国传统山水画色彩，美观度较好，学术性一般，作品描述一般。
科学性强，艺术性强比较一般的试验照片。
图片“美”的美与境高度结合，透射样品成像质量较高。
形象，有中国泼墨画的意境。
像充满回忆的橱窗里的老照片。
【23何珺】材料介绍：因瓦合金（电弧熔炼）。
仪器 OLYMPUS BX41M金相显微镜。
作品描述：用电弧熔炼因瓦合金，在室温下呈单相奥氏体。
一个个奥氏体晶粒就像一片片牡丹花的花瓣，朵朵“牡丹花”争相绽放，正如刘禹锡在《赏牡丹》的那句“惟有牡丹真国色,花开时节动京城”。
【专家点评】作品中的奥氏体晶粒清晰、排列有序、美观，未阐明该组织对材料性能的影响。
图片清晰，画面感强，犹如牡丹盛开，质量精良。
学术性较好，作品描述精彩。
图片不能直观显示作者的相关描述。
牡丹之花，漂亮。
要是能配点颜色则更佳意境很好，如能配上美化后的图片效果应该很好。
奥氏体化后的低碳钢的金相组织
奥氏体化后的低碳钢的金相组织说到“奥氏体化后的低碳钢的金相组织”，看似是个高大上的专业名词，其实背后有不少的“门道”。
先别急着皱眉，这事儿咱们分开聊，慢慢捋清楚。
先来说说奥氏体化，别怕听起来像个外星名词，简单来说，它就是把低碳钢加热到一定温度，让它的组织发生变化，变得像铁一样柔软，差不多就像把坚硬的冰块放进热水里，冰块慢慢融化，变得软乎乎的，这样一来，钢的塑性就增强了。
这个过程就叫奥氏体化。
嘿，这还不是最有趣的部分，真正有意思的，得是钢变得奥氏体化之后，里面那些小小的“分子小兵们”都做了哪些“大动作”。
在奥氏体化之后，低碳钢的金相组织会发生一系列有趣的变化。
原本那些排列得整整齐齐的铁原子开始松动，彼此之间的关系也变得不那么紧密了。
你可以想象成把原来排队打篮球的队员们，突然被叫去跳舞了，大家都乱成一锅粥。
这样的变化给钢材带来的是一种“软性”的提升，钢就不像以前那么硬了，反而可以承受更多的外力而不容易断裂。
其实这也是为什么奥氏体化处理后，低碳钢会变得更有韧性，能抗压抗拉，但它的硬度却稍微下降了一些。
不过，说到奥氏体化，我们得注意一点。
并不是所有的低碳钢在奥氏体化后都能“变得美丽动人”。
有些时候，经过奥氏体化处理的钢，看上去是“软了”，但就像一个看起来很温柔的姑娘，内心却藏着一颗“神经质”的心。
你说它不容易断，但也容易受到外界一些细小的刺激，产生微裂纹，这时候就得看后续的热处理，比如快速冷却的工艺了。
别小看这些操作，就像打篮球的小伙子，在舞台上跳舞后，得练练体操来保持柔韧性一样，钢的性能也得通过后续处理来保证。
而说到低碳钢的金相组织，那些在显微镜下能看到的微小结构，简直就像是大海中的一颗颗海洋珍珠。
它们小得你几乎看不见，但却有着自己独特的形态。
一般来说，奥氏体化后的低碳钢，其金相组织的特点就是奥氏体结构占主导地位。
奥氏体这种组织其实挺“温柔”的，它不像马氏体那样坚硬，也不像珠光体那么“呆板”，但它有个好处，那就是耐冲击，能够在受到外力时，缓冲力道，不容易直接崩裂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
显微镜下钢铁之美-金相组织真的很美
Via 常州精密钢管博客
铁碳合金是人类使用最为广泛的金属材料，不同成分的铁碳合金，组织和性能也不相同。
在研究和使用钢铁材料、制定其热加工和热处理工艺以及分析工艺废品的原因时，都需要应用铁-碳相图，可见铁-碳相图的重要性，下面小编带大家从铁-碳合金的典型组织、相图剖析及平衡结晶过程三个方面一起看看那些年我们追过的铁-碳相图。
铁-碳合金典型组织
铁素体（Ferrite）/（α-Fe）/（F）
铁素体晶体结构
铁素体金相图
奥氏体（Austenite）/（γ-Fe）/（A）
奥氏体晶体结构
奥氏体金相图渗碳体（Cementite）/（Fe3C）/（C）
渗碳体金晶体结构
渗碳体金相图珠光体（Pearlite）/（P）
片状珠光体金相图
粒状珠光体金相图莱氏体（Ledeburite）/（Ld/Ld’）
莱氏体金相图贝氏体（Bainite）/（B）
上贝氏体金相图
下贝氏体金相图
粒状贝氏体金相图魏氏组织（WidmannstattenStructure）
魏氏组织金相图
马氏体（Martensite）/（M）
板条状马氏体金相图
针状马氏体金相图
淬火后形成的马氏体经过回火还可以形成三种特殊的金相组织：
回火马氏体：指淬火时形成的片状马氏体（晶体结构为体心四方）于回火第一阶段发生分解—其中的碳以过渡碳化物
的形式脱溶—所形成的、在固溶体基体（晶体结构已变为体心立方）内弥散分布着极其细小的过渡碳化物薄片（与基体的界面是共格界面）的复相组织；这种组织在金相（光学）显微镜下即使放大到最大倍率也分辨不出其内部构造，只看到其整体是黑针（黑针的外形与淬火时形成的片状马氏体（亦称“α马氏体”）的白针基本相同），这种黑针称为“回火马氏体”。
回火马氏体金相图
回火索氏体：淬火马氏体经高温回火后的产物。
其特征是：索氏体基体上布有细小颗粒状碳化物，在光镜下能分辨清楚。
这种组织又称调质组织，它具有良好的强度和韧性的配合。
铁素体上的细颗粒状碳化物越是细小，则其硬度和强度稍高，韧性则稍差些；反之，硬度及强度较低，而韧性则高些。
回火索氏体金相图
回火屈氏体：淬火马氏体经中温回火的产物，其特征是：马氏体针状形态将逐步消失，但仍隐约可见（含铬合金钢，其合金铁素体的再结晶温度较高，故仍保持着针状形态），析出的碳化物细小，在光镜下难以分辨清楚，只有电镜下才可见到碳化物颗粒，极易受侵蚀而使组织变黑。
如果回火温度偏上限或保留时间稍长，则使针叶呈白色；此时碳化物偏聚于针叶边缘，这时钢的硬度稍低，且强度下降。
回火屈氏体金相图
铁-碳相图剖析
铁-碳相图
基于Fe-Fe3C相图的Fe-C合金分类：
三大反应：
包晶反应（PeritecticReactions）
其特征是首先晶出之初晶固溶体与周围残留液体间发生反应，而生成第二种固溶体，将原来的初晶包起来；
包晶反应式：L
B + δ → A
J。
共晶反应（Eutectic Reactions）
是由一种液体同时析出两种不同的固体；
共晶反应式：L
C →A
E
+Fe
3
C。
共析反应（EutectoidReactions）
是由一种固体同时析出两种不同的固体；
共析反应式：A
S →F
P
+Fe
3
C。
特征点汇总表
特征线汇总表
铁-碳合金的平衡结晶过程工业纯铁
工业纯铁平衡结晶示意图工业纯铁室温下组织为：铁素体（F）+三次渗碳体（Fe3CⅢ）。
工业纯铁典型金相图亚共析钢
亚共析钢平衡结晶示意图
亚共析钢典型金相图
亚共析钢结晶过程的基本反应为：匀晶反应+包晶反应+固溶体转变反应+共析反应。
亚共析钢室温平衡组织：先析铁素体（F）+珠光体（P），P的量随含碳量增加而增加。
共析钢
共析钢平衡结晶示意图
共析钢结晶过程的基本反应为：匀晶反应+共析反应。
共析钢室温组织为：100%的珠光体（P），铁素体和渗碳体相的相对重量比为8:1。
共析钢典型金相图
过共析钢
过共析钢平衡结晶示意图
过共析钢结晶过程的基本反应为：匀晶反应+二次析出反应+共析反应。
共析钢室温组织为：珠光体（P）+二次渗碳体（Fe3CⅡ），Fe3CⅡ沿奥氏体晶界呈网状析出，使材料的整体脆性加大。
过共析钢典型金相图
亚共晶白口铸铁
亚共晶铸铁平衡结晶示意图
亚共晶白口铸铁结晶过程的基本反应为：匀晶反应+共晶反应+二次析出反应+共析反应。
亚共晶白口铸铁室温组织为：珠光体（P）+二次渗碳体（Fe3CⅡ）+低温莱氏体（Ld’）。
亚共晶铸铁典型金相图
共晶白口铸铁
共晶铸铁平衡结晶示意图
共晶白口铸铁结晶过程的基本反应为：共晶反应+二次析出反应+共析反应。
共晶白口铸铁室温组织为：低温莱氏体（Ld’）。
共晶铸铁典型金相图
过共晶白口铸铁
过共晶铸铁平衡结晶示意图
过共晶白口铸铁结晶过程的基本反应为：匀晶反应+共晶反应+二次析出反应+共析反应。
过共晶白口铸铁室温组织为：一次渗碳体（Fe3C）+低温莱氏体（Ld’）。
过共晶白口铸铁典型金相图
? Copyright 2006-2017.
继续阅读《显微镜下钢铁之美-金相组织真的很美》的全文内容...
分类: 钢管钢铁知识 | Tags: 钢铁性能，机械性能，钢铁，工艺，显微组织，金相组织，热处理，金相，铁素体，晶体，晶体结构，珠光体，碳素钢，合金钢，马氏体，退火，正火， | 添加评论(0)
还没有评论，您来说两句？
相关文章:
碳素钢(carbon steel) (2006-05-22)
钢在加热时的组织转变 (2007-10-09)
08 钢显微组织 (2017-09-25)
齿轮类零件变形影响因素及热处理工艺 (2017-10-31)
古代人都是怎么玩热处理的？ (2017-10-23)。
