传感器实验装置介绍
YLXS-01型传感器系统实验箱(YL998型传感器系统实验仪)
传感器技术、通讯系统技术和计算机技术是现代电子信息技术的三大支柱，其中传感器技术是信息获取的前端，随着传感器技术应用领域的不断扩大和深入，社会对掌握该项技术的人才需求正在不断增加，同时要求其知识结构和实践能力也不断提高。
在传感器课程的教学效果在很大程度上取决于实验课的质量，为了使传感器实验教学达到较好的效果, 以便学生对电子测试系统的整体结构和工作流程有清楚的了解。
目前的传感器实验室建设，包含有传感器实验箱，或传感器实验仪，或传感器实验装置，或传感器检测装置等相关实验设备。
传感器系统实验室主要由传感器系统实验仪、或传感器系统实验箱，或传感器检测实验仪及相关示波器、万用表等设备组成。
主要技术参数如下1.传感器类型电阻应变传感器；热电式(热电偶)传感器；电感式(差动变压器)传感器；电涡流传感器；霍尔式传感器；磁电式传感器；压电加速度传感器；电容式传感器；PN结温度传感器；热敏电阻；光电传感器；压阻式压力传感器；光纤传感器；气敏传感器等2.信号及变换电桥；差动放大器；电容变换器；电压放大器；移相器；相敏检波器；电荷放大器；低通滤波器；涡流变换器；光电变换座。
3.两组稳压电源3.1低纹波、高精度直流稳压电源：±15V，主要提供温度实验时的加热电源，最大输出1.5A。
3.2±2V～±10V五档可调输出，提供传感器直流信号源。
最大输出电流1.5A。
3.3电源电压监测，电压、电流自保护，声光报警功能。
4.两套显示仪表4.1数字式电压/频率表：3位半显示，电压范围200mV，20V，频率范围3 Hz～2KHz，2 KHz～20K Hz。
4.2温度液晶数字显示表：温度值直接数字液晶显示，温度传感器实验更加直观、准确。
5.信号源高频信号源（音频振荡器）1KHZ～10KHZ（可调）,峰峰值20V，可调；低频信号源1HZ～30HZ（可调）,峰峰值20V，可调。
6.两套悬臂梁、测微头双平行式悬臂梁二组（其中一组为应变梁，另一组装在内部与振动圆盘相连），梁端装有永久磁钢、激振线圈和可拆卸式螺旋测微头，可进行压力位移与振动实验。
传感器实验实验报告
传感器实验实验报告传感器实验实验报告引言：传感器是一种能够将各种物理量、化学量或生物量转换为可测量电信号的装置。
它在各个领域中都有着广泛的应用，如环境监测、医疗诊断、智能家居等。
本次实验旨在通过对不同类型传感器的测试和比较，深入了解传感器的原理和性能。
实验一：温度传感器温度传感器是一种常见的传感器类型，用于测量环境中的温度。
我们选择了一款热敏电阻温度传感器进行测试。
实验中，我们将传感器连接到一个电路板上，并使用示波器测量输出电压随温度的变化。
通过改变环境温度，我们观察到传感器输出电压与温度之间的线性关系。
这表明该传感器具有良好的灵敏度和稳定性。
实验二：光照传感器光照传感器是一种能够测量环境中光照强度的传感器。
我们选择了一款光敏电阻光照传感器进行测试。
实验中，我们将传感器暴露在不同光照条件下，并使用万用表测量输出电阻的变化。
结果显示，传感器输出电阻随光照强度的增加而减小。
这说明该传感器能够准确地感知光照强度，并将其转化为电信号输出。
实验三：湿度传感器湿度传感器是一种用于测量环境湿度的传感器。
我们选择了一款电容式湿度传感器进行测试。
实验中，我们将传感器放置在一个密封的容器中，并通过改变容器内的湿度来模拟不同湿度条件。
通过连接传感器到一个数据采集系统，我们能够实时监测到传感器的输出信号。
结果显示，传感器的输出电容随湿度的增加而增加。
这说明该传感器对湿度变化非常敏感，并能够准确地测量环境湿度。
实验四：气体传感器气体传感器是一种能够检测环境中气体浓度的传感器。
我们选择了一款气敏电阻气体传感器进行测试。
实验中，我们将传感器暴露在不同浓度的气体环境中，并使用示波器测量输出电阻的变化。
结果显示，传感器的输出电阻随气体浓度的增加而减小。
这表明该传感器能够准确地感知气体浓度，并将其转化为电信号输出。
结论：通过本次实验，我们深入了解了不同类型传感器的原理和性能。
温度传感器、光照传感器、湿度传感器和气体传感器在各自的应用领域中都具有重要的作用。
THSRZ-1型传感器系统综合装置简介
设备组成
实验台主要由试验台部分、三源板部分、 处理（模块）电路部分和数据采集通讯 部分组成
实验台部分
这部分设有 1k～10kHz 音频信号发生器、 1～30Hz 低频信号发生器、 四组直流稳压电源： ±15V、+5V、±2~±10V、2~24V 可调、 数字式电压表、频率/转速表、定时器以 及高精度温度调节仪组成
THSRZ-1 型传感器系统综合 实验装置 简介
主讲：张坤
概述
THSRZ-1 型传感器系统综合实验装置适应不同 类别、不同层次专业教学实验、培训、考核 的需求，是一套多功能、全方位、综合性、动 手型的实验装置，可以与普教中的“物理”， 职教、 高教中的“传感器技术”、“工业自动化控 制”、“非电测量技术与应用”、“工程检测 技术与应用” 等课程的教学实验配套。
软件的安装 数据卡和电脑连接 驱动程序的安装
软件界面的讲解
菜单栏 工具栏 通道选择 采用频率 按钮的介绍
菜单栏
菜单栏包括系统、示波器、视图、工具、 帮助五大下拉项目 系统中包括开始采集、停止采集、退出 三个选项
示波器
示波器包括暂停显示、波形同步、波形 操作、波形复位、基准复位、波形清除、 波形复制七个选项。其中波形操作又包 括有 XY 轴放大、X 轴放大、Y 轴放大、 波形抓取、十字跟踪五个选项
视图
视图包括工具栏、状态栏和控制栏三个项目
工具
工具包括实验数据处理和计算器这两个 项目。单击实验数据处理项目将会出现 画图工具程序，在程序中手动填入数据 然后单击确定将会进入到曲线拟合程序。 如下图所示
拟合方式
温度传感器实验
温度传感器实验传感器是将非电信号转换为电信号的装置，因为电信号容易传递和处理。
温度是物体冷热程度的标志，温度传感器就是将温度转换成电信号的传感器。
一．测温传感器的分类电阻式传感器。
常用的有铂热电阻、热敏电阻和铜热电阻。
其中铂电阻（Pt100）精确度最高，重现性和稳定性很好，不仅应用广泛，而且被制成标准的基准仪。
热敏电阻（Thermally Sensitive Resistor，简称Thermistor），是温度敏感的电阻的总称，是属于热电阻的一部分，一般分为负温度系数热敏电阻NTC（Negative Temperature Coefficient）和正温度系数热敏电阻PTC（Positive Temperature Coefficient）。
NTC的电阻值随温度的上升而下降；PTC正好相反。
其它传感器。
半导体PN结温度传感器，晶体温度传感器，非接触型温度传感器，热电偶温度传感器，光纤温度传感器，液压温度传感器，智能温度传感器。
二．DH－SJ5温度传感器实验装置DH－SJ5型温度传感实验装置以九孔板为实验平台，包括铂电阻Pt100、热敏电阻（NTC 和PTC）、铜电阻Cu50、铜－康铜热电偶、PN结、AD590和LM35等分离的温度传感器探头，各种电子元件。
能提供了多种测温电路和方法。
本装置采用Pt100铂电阻测温，智能温度控制器控温，控温精度高、范围广、可自由设定所需的温度，数字显示；用低电压恒流加热、安全可靠、无污染，加热电流连续可调；分离的温度传感器，形象直观，组合方便，可比较不同传感器的温度特性；降温实验可采用风扇快速降温；整体结构设计新颖，紧凑合理，外型美观大方。
主要技术指标：电源：AC220V±10%（50/60Hz），工作温度0～40℃，相对湿度＜80%，无腐蚀性场合，控温范围：室温～120℃，控温精度：±0.2℃，分辨率：0.1℃。
温控仪与恒温炉的连线如图1，Pt100的插头与温控仪上的插座颜色应当对应连接。
传感器检测实验报告
一、实验目的1. 了解传感器的基本原理和检测方法。
2. 掌握不同类型传感器的应用和特性。
3. 通过实验，验证传感器检测的准确性和可靠性。
4. 培养动手能力和分析问题的能力。
二、实验原理传感器是将物理量、化学量、生物量等非电学量转换为电学量的装置。
本实验主要涉及以下几种传感器：1. 电阻应变式传感器：利用应变片将应变转换为电阻变化，从而测量应变。
2. 电感式传感器：利用线圈的自感或互感变化，将物理量转换为电感变化，从而测量物理量。
3. 电容传感器：利用电容的变化，将物理量转换为电容变化，从而测量物理量。
4. 压电式传感器：利用压电效应，将物理量转换为电荷变化，从而测量物理量。
三、实验仪器与设备1. 电阻应变式传感器实验装置2. 电感式传感器实验装置3. 电容传感器实验装置4. 压电式传感器实验装置5. 数字万用表6. 示波器7. 信号发生器8. 振动台四、实验步骤1. 电阻应变式传感器实验（1）连接实验装置，确保电路连接正确。
（2）调整信号发生器输出频率和幅度，使振动台产生一定频率和幅度的振动。
（3）观察数字万用表和示波器显示的应变值和电压值。
（4）分析应变值和电压值之间的关系，验证电阻应变式传感器的检测原理。
2. 电感式传感器实验（1）连接实验装置，确保电路连接正确。
（2）调整信号发生器输出频率和幅度，使振动台产生一定频率和幅度的振动。
（3）观察数字万用表和示波器显示的电感值和电压值。
（4）分析电感值和电压值之间的关系，验证电感式传感器的检测原理。
3. 电容传感器实验（1）连接实验装置，确保电路连接正确。
（2）调整信号发生器输出频率和幅度，使振动台产生一定频率和幅度的振动。
（3）观察数字万用表和示波器显示的电容值和电压值。
（4）分析电容值和电压值之间的关系，验证电容传感器检测原理。
4. 压电式传感器实验（1）连接实验装置，确保电路连接正确。
（2）调整信号发生器输出频率和幅度，使振动台产生一定频率和幅度的振动。
CSY910型传感器实验仪扩展装置说明精选全文

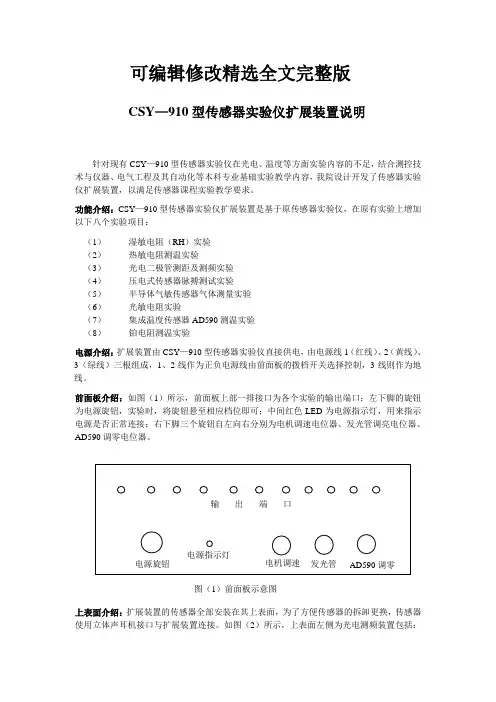

可编辑修改精选全文完整版CSY—910型传感器实验仪扩展装置说明针对现有CSY—910型传感器实验仪在光电、温度等方面实验内容的不足，结合测控技术与仪器、电气工程及其自动化等本科专业基础实验教学内容，我院设计开发了传感器实验仪扩展装置，以满足传感器课程实验教学要求。
功能介绍：CSY—910型传感器实验仪扩展装置是基于原传感器实验仪，在原有实验上增加以下八个实验项目：（1）湿敏电阻（RH）实验（2）热敏电阻测温实验（3）光电二极管测距及测频实验（4）压电式传感器脉搏测试实验（5）半导体气敏传感器气体测量实验（6）光敏电阻实验（7）集成温度传感器AD590测温实验（8）铂电阻测温实验电源介绍：扩展装置由CSY—910型传感器实验仪直接供电，由电源线1（红线）、2（黄线）、3（绿线）三根组成，1、2线作为正负电源线由前面板的拨档开关选择控制，3线则作为地线。
前面板介绍：如图（1）所示，前面板上部一排接口为各个实验的输出端口；左下脚的旋钮为电源旋钮，实验时，将旋钮悬至相应档位即可；中间红色LED为电源指示灯，用来指示电源是否正常连接；右下脚三个旋钮自左向右分别为电机调速电位器、发光管调亮电位器、AD590调零电位器。
图（1）前面板示意图上表面介绍：扩展装置的传感器全部安装在其上表面，为了方便传感器的拆卸更换，传感器使用立体声耳机接口与扩展装置连接。
如图（2）所示，上表面左侧为光电测频装置包括：光电传感器及其支架、螺旋测位仪支架、直流电机及转盘；中间部分为光敏和力敏部分包括：光敏电阻、发光管、遮光管、脉搏传感器；右侧为测湿、气体和测温接口及传感器部分包括：传感器支架、气体传感器、AD590、湿敏电阻、铂电阻、热敏电阻。
图2 上表面示意图注意事项：（1）先确认实验仪及扩展装置的电源档位是否正确，然后再接电源线，避免仪器的损毁。
（2）使用完毕后，将扩展装置所有电位器归零。
（3）由于光电测频支架内的弹簧弹力很大，移动光电传感器时尽量用力，避免其弹飞。
光纤位移传感器实验报告
光纤位移传感器实验报告光纤位移传感器实验报告引言光纤位移传感器是一种基于光纤传输原理的高精度测量设备，广泛应用于机械、航空航天、电子等领域。
本实验旨在通过搭建光纤位移传感器实验装置，探究其原理和性能，并对其进行实际应用测试。
一、实验装置搭建实验装置主要由光源、光纤传输线、光纤接收器和信号处理器组成。
首先，将光源连接到光纤传输线的一端，然后将另一端连接到光纤接收器。
在实验过程中，需要保证光纤传输线的稳定性和光源的亮度。
信号处理器用于接收光纤传输线传输过来的信号，并将其转化为位移数值。
二、原理分析光纤位移传感器的工作原理基于光的传输特性。
光纤传感器通过测量光纤中的光信号的强度变化来确定位移的大小。
当物体发生位移时，光纤中的光信号会受到干扰，从而导致光强度的变化。
通过测量光强度的变化，可以计算出位移的数值。
三、性能测试1. 精度测试为了测试光纤位移传感器的精度，我们将其与一个标准测量仪器进行对比。
首先，我们将标准测量仪器测量得到的位移数值作为参考值，然后使用光纤位移传感器进行测量。
通过对比两者的测量结果，可以评估光纤位移传感器的精度。
2. 灵敏度测试光纤位移传感器的灵敏度是指其对位移变化的响应能力。
我们可以通过改变物体的位移大小，然后观察光纤位移传感器的输出值来测试其灵敏度。
在实验中，我们可以逐渐增加物体的位移，然后记录下光纤位移传感器的输出值。
通过分析数据，可以得出光纤位移传感器的灵敏度。
3. 稳定性测试光纤位移传感器的稳定性是指其在长时间使用过程中的性能表现。
为了测试稳定性，我们可以将光纤位移传感器连接到一个振动平台上，然后进行长时间的振动测试。
通过观察光纤位移传感器的输出值，可以评估其在振动环境下的稳定性。
四、实际应用光纤位移传感器在实际应用中具有广泛的用途。
例如，在机械领域，光纤位移传感器可以用于测量机械零件的位移，以确保其工作正常。
在航空航天领域，光纤位移传感器可以用于测量飞机结构的变形，以确保飞机的安全性。
传感器实验指导书(天煌)
THSRZ-2型传感器系统综合实验装置简介一、概述“THSRZ-2 型传感器系统综合实验装置”是将传感器、检测技术及计算机控制技术有机的结合，开发成功的新一代传感器系统实验设备。
适用于各大、中专院校开设“传感器原理”、“非电量检测技术”、“工业自动化仪表与控制”等课程的实验教学。
二、装置特点1.实验台桌面采用高绝缘度、高强度、耐高温的高密度板，具有接地、漏电保护、采用高绝缘的安全型插座，安全性符合相关国家标准；2.完全采用模块化设计，将被测源、传感器、检测技术有机的结合，使学生能够更全面的学习和掌握信号传感、信号处理、信号转换、信号采集和传输的整个过程；3.紧密联系传感器与检测技术的最新进展，全面展示传感器相关的技术。
三、设备构成实验装置由主控台、检测源模块、传感器及调理（模块）、数据采集卡组成。
1.主控台(1)信号发生器：1k～10kHz 音频信号，Vp-p=0～17V连续可调；(2)1～30Hz低频信号，Vp-p=0～17V连续可调，有短路保护功能；(3)四组直流稳压电源：+24V,±15V、+5V、±2～±10V分五档输出、0～5V可调，有短路保护功能；(4)恒流源：0～20mA连续可调，最大输出电压12V；(5)数字式电压表：量程0～20V，分为200mV、2V、20V三档、精度0.5级；(6)数字式毫安表：量程0～20mA，三位半数字显示、精度0.5级，有内侧外测功能；(7)频率/转速表：频率测量范围1～9999Hz，转速测量范围1～9999rpm；(8)计时器：0～9999s，精确到0.1s；(9)高精度温度调节仪：多种输入输出规格，人工智能调节以及参数自整定功能，先进控制算法，温度控制精度±0.50C。
2.检测源加热源：0～220V交流电源加热，温度可控制在室温～1200C；转动源：0～24V直流电源驱动，转速可调在0～3000rpm；振动源：振动频率1Hz～30Hz（可调），共振频率12Hz左右。
温度传感器ds18b20实验报告
温度传感器ds18b20实验报告温度传感器DS18B20实验报告引言：温度传感器是一种用于测量环境温度的设备，它在许多领域都有广泛的应用，如气象学、工业控制、冷链物流等。
本实验报告将介绍DS18B20温度传感器的原理、实验装置和实验结果，并对其性能进行评估。
一、实验原理DS18B20温度传感器是一种数字温度传感器，采用单总线接口进行通信。
它采用了最新的数字温度传感器技术，具有高精度、低功耗、抗干扰等特点。
其工作原理是利用温度对半导体材料电阻值的影响，通过测量电阻值的变化来确定温度。
二、实验装置本实验使用的实验装置包括DS18B20温度传感器、Arduino开发板、杜邦线和计算机。
Arduino开发板用于读取传感器的温度数据，并通过串口将数据传输到计算机上进行处理和显示。
三、实验步骤1. 连接电路：将DS18B20温度传感器的VCC引脚连接到Arduino开发板的5V 引脚，GND引脚连接到GND引脚，DQ引脚连接到Arduino开发板的数字引脚2。
2. 编写代码：使用Arduino开发环境编写代码，通过OneWire库和DallasTemperature库读取DS18B20传感器的温度数据。
3. 上传代码：将编写好的代码上传到Arduino开发板上。
4. 监测温度：打开串口监视器，可以看到DS18B20传感器实时的温度数据。
四、实验结果在实验过程中，我们将DS18B20温度传感器放置在不同的环境中，记录了其测得的温度数据。
实验结果显示，DS18B20温度传感器具有较高的精度和稳定性，能够准确地测量环境温度。
五、实验评估本实验评估了DS18B20温度传感器的性能，包括精度、响应时间和抗干扰能力。
实验结果表明，DS18B20温度传感器具有较高的精度，能够在0.5℃的误差范围内测量温度。
响应时间较快，能够在毫秒级别内完成温度测量。
同时，DS18B20温度传感器具有较好的抗干扰能力，能够在干扰环境下保持稳定的测量结果。
THSRZ-2型传感器综合实验装置说明
THSRZ-2型传感器系统综合实验装置简介一、概述THSRZ-2型传感器系统综合实验装置适应不同类别、不同层次专业教学实验、培训、考核的需求，是一套多功能、全方位、综合性、动手型的实验装置，可以与普教中的“物理”，职教、高教中的“传感器技术”、“工业自动化控制”、“非电测量技术与应用”、“工程检测技术与应用”等课程的教学实验配套。
二、设备构成实验台主要由试验台部分、三源板部分、处理（模块）电路部分和数据采集通讯部分组成。
1.实验台部分这部分设有1k～10kHz 音频信号发生器、1～30Hz 低频信号发生器、四组直流稳压电源：±15V、+5V、±2~±10V、2~24V可调、数字式电压表、频率/转速表、定时器以及高精度温度调节仪组成。
2. 三源板部分热源：0~220V交流电源加热，温度可控制在室温~120 o C，控制精度±1 o C。
转动源：2~24V直流电源驱动，转速可调在0~4500 rpm。
振动源：振动频率1Hz—30Hz（可调）。
3.处理（模块）电路部分包括电桥、电压放大器、差动放大器、电荷放大器、电容放大器、低通滤波器、涡流变换器、相敏检波器、移相器、温度检测与调理、压力检测与调理等共十个模块。
4.数据采集、分析部分为了加深对自动检测系统的认识，本实验台增设了USB数据采集卡及微处理机组成的微机数据采集系统（含微机数据采集系统软件）。
14位A/D转换、采样速度达300kHz，利用该系统软件，可对学生实验现场采集数据，对数据进行动态或静态处理和分析，并在屏幕上生成十字坐标曲线和表格数据，对数据进行求平均值、列表、作曲线图以及对数据进行分析、存盘、打印等处理，实现软件为硬件服务、软件与硬件互动、软件与硬件组成系统的功能。
更注重考虑根据不同数据设定采集的速率。
本实验台，作为教学实验仪器，大多传感器基本上都做成透明，以便学生有直观的认识，测量连接线用定制的接触电阻极小的迭插式联机插头连接。
2025高考物理总复习实验利用传感器制作简单的自动控制装置
二、实验:光控开关
1.功能
光控路灯可以根据光照的变化自动开启或关闭。利用光敏电阻设计电路,
在天色暗到一定程度时让路灯自动开启,而在天明时自动熄灭。
2.实验器材及电路图
可调电阻R1、光敏电阻RG、晶体三极管VT、发光二极管LED、限流电阻
R2、继电器、二极管D、小灯泡L、电源、开关、导线等。
甲
乙
3.实验原理
当环境光比较强时,光敏电阻RG的阻值很小,三极管不导通,发光二极管或
继电器所在的回路相当于断路,即发光二极管不工作;继电器处于常开状态,
小灯泡L不亮。当环境光比较弱时,光敏电阻RG的阻值变大,三极管导通,且
获得足够的基极电流,产生较大的集电极电流,点亮发光二极管或驱动继电
器吸合而点亮小灯泡L。
4.实验操作
得,E=U+ Rx=U+ (250-2F),当
F=100 N 时,Rx=50 Ω,此时电压表电压为 3 V,
定值电阻的阻值为 R=150 Ω,将 U=2 V 代入得 F=50 N。
图乙所示,则由此图像可知,随压力F的增大,力敏电阻Rx的阻值 减小 (选
填“增大”“减小”或“不变”)。
甲
乙
(3)该同学将这种力敏电阻Rx与一个量程为0~3 V的理想电压表按如图丙
所示电路改装成测量压力的仪表,已知电源E=4 V,内阻不计,为了使改装后
的压力表的量程为0~100 N,压力为100 N时对应电压表3 V的刻度,则定值
阻设计了一个“过热自动报警电路”,如图甲
所示(虚线框内的连接没有画出)。将热敏电
阻R安装在需要探测温度的地方,当环境温度
正常时,继电器的上触点接触,下触点分离,指
示灯亮;当环境温度超过某一值时,继电器的
工业传感器应用与检测综合实训装置-概述说明以及解释
工业传感器应用与检测综合实训装置-概述说明以及解释1.引言1.1 概述工业传感器是一种能够感知环境中特定物理量并将其转换为可用信号的设备，广泛应用于工业生产、自动化控制、智能制造等领域。
随着科技的进步和工业智能化水平的提高，工业传感器在实际工程中的重要性日益凸显。
在实训中，通过使用工业传感器，学生可以深入了解传感器的工作原理、应用范围以及在工业生产中的作用，为他们未来从事相关行业提供了必要的知识和技能。
因此，设计和搭建一套实训装置，结合工业传感器的应用与检测功能，对学生的实践能力和技术水平的提升具有重要意义。
json"1.2文章结构":{"本文主要分为三个部分进行阐述。
首先，将介绍工业传感器的作用与应用，包括传感器在工业生产中的重要性和应用领域。
其次，将详细讨论检测综合实训装置的设计与功能，包括实训装置的组成结构和实用功能。
最后，将探讨实训装置在教学中的使用与效果，以及对学生的帮助与意义。
通过这三个部分的阐述，将全面展现工业传感器应用与检测综合实训装置的重要性和价值。
"}1.3 目的：本文旨在探讨工业传感器在实训中的应用及重要性，并介绍一种检测综合实训装置的设计与功能。
通过分析实训装置的使用与效果，探讨其对学生学习和培养实践能力的帮助与意义。
最终，展望未来实训装置的发展方向，为工业传感器在教育领域的应用提供参考和借鉴。
装置的发展":{} }}}请编写文章1.3 目的部分的内容2.正文2.1 工业传感器的作用与应用工业传感器是一种能够将物理量转化成电信号的设备，广泛应用于工业生产领域。
传感器能够实时监测各种物理量如温度、压力、流量、位置等，将这些数据传输到控制系统中，帮助实现自动化控制和监测。
在工业生产中，传感器起着至关重要的作用。
它们可以帮助监测设备运行状态，防止设备损坏或停机，提高生产效率和质量。
传感器还可以帮助实现环境监测、安全防护等重要功能，确保工作场所安全和生产环境卫生。
传感器测转速实验报告
传感器测转速实验报告传感器测转速实验报告一、引言传感器是现代科技中的重要组成部分，它们能够将物理量转化为可测量的电信号，广泛应用于各个领域。
转速是衡量机械设备运行状态的重要指标，因此传感器测转速的实验具有重要的意义。
本文将介绍一种基于传感器的转速测量方法，并对实验结果进行分析和讨论。
二、实验目的本实验的目的是通过传感器测量转速，并验证其准确性和可靠性。
通过实验，我们希望了解传感器测速原理、测量误差的来源以及如何提高测量精度。
三、实验装置和方法1. 实验装置本实验使用了一台带有转轴的电机作为被测对象，采用了一种基于光电传感器的转速测量方法。
实验中使用的光电传感器由发光二极管和光敏二极管组成，通过光电效应实现转速的测量。
2. 实验方法首先，将光电传感器固定在电机旁边的合适位置，并调整传感器与转轴的距离，使其能够准确感知转轴的运动。
然后，将传感器的输出信号连接到示波器上，并设置适当的测量参数。
最后，启动电机，记录示波器上显示的转速数据。
四、实验结果与分析在实验中，我们对电机进行了多次测速，并记录了每次实验的转速数据。
通过对数据的分析，我们得出了以下结论：1. 测量误差在实验中，我们发现传感器测量的转速与实际转速存在一定的误差。
这主要是由于传感器本身的精度限制、环境因素以及测量方法等因素所导致的。
为了减小误差，我们可以通过校准传感器、提高测量环境的稳定性以及改进测量方法等方式来提高测量精度。
2. 转速变化规律通过对实验数据的分析，我们发现转速在启动和停止过程中会有一定的变化规律。
在启动过程中，转速呈现出逐渐增加的趋势，直到达到稳定状态。
而在停止过程中，转速则逐渐减小，直到停止。
这种变化规律与电机的运行原理密切相关，对于电机的正常运行具有重要意义。
3. 测量精度通过对实验数据的统计分析，我们计算出了测量精度的指标，即相对误差。
实验结果显示，传感器测量的转速与实际转速之间的相对误差在可接受范围内，表明该传感器具有较高的测量精度。
传感器的测量实验报告
一、实验目的1. 了解传感器的原理和结构；2. 掌握传感器测量实验的基本方法；3. 熟悉传感器在工程中的应用。
二、实验原理传感器是一种将物理量、化学量、生物量等非电学量转换为电学量的装置。
本实验主要研究电阻式传感器和光电传感器两种类型的传感器。
1. 电阻式传感器：利用电阻元件的电阻值随被测物理量变化而变化的原理，将非电学量转换为电学量。
常见的电阻式传感器有电阻应变片、热敏电阻等。
2. 光电传感器：利用光电元件的光电效应，将光信号转换为电信号。
常见的光电传感器有光电二极管、光电三极管等。
三、实验仪器与设备1. 电阻式传感器实验装置；2. 光电传感器实验装置；3. 示波器；4. 数字多用表；5. 数据采集器；6. 计算机及实验软件。
四、实验步骤1. 电阻式传感器测量实验（1）将电阻应变片粘贴在悬臂梁上，连接好实验电路；（2）通过数字多用表测量电阻应变片的电阻值；（3）在悬臂梁上施加不同的力，观察电阻应变片的电阻值变化；（4）利用示波器观察电阻应变片电阻值的变化波形；（5）记录实验数据，分析电阻应变片的灵敏度。
2. 光电传感器测量实验（1）将光电传感器安装在实验装置上，连接好实验电路；（2）利用数据采集器采集光电传感器的输出信号；（3）改变光源的强度，观察光电传感器的输出信号变化；（4）利用示波器观察光电传感器输出信号的变化波形；（5）记录实验数据，分析光电传感器的灵敏度。
五、实验结果与分析1. 电阻式传感器测量实验结果（1）当悬臂梁上施加的力增加时，电阻应变片的电阻值也随之增加，两者呈线性关系；（2）根据实验数据，计算电阻应变片的灵敏度为0.2Ω/με。
2. 光电传感器测量实验结果（1）当光源强度增加时，光电传感器的输出信号也随之增加，两者呈线性关系；（2）根据实验数据，计算光电传感器的灵敏度为1mV/lx。
六、实验总结1. 通过本次实验，掌握了电阻式传感器和光电传感器的测量原理和实验方法；2. 熟悉了传感器在工程中的应用，提高了对传感器技术的认识；3. 在实验过程中，发现了实验装置和实验方法的一些不足，为以后的研究提供了参考。
电感式传感器实验报告
电感式传感器实验报告电感式传感器实验报告引言：电感式传感器是一种常见的传感器类型，它通过测量电感的变化来检测目标物体的位置、形状或其他相关参数。
本实验旨在通过设计和搭建一个简单的电感式传感器实验装置，探索其工作原理和应用。
实验装置：本实验所使用的电感式传感器实验装置由以下几个主要部分组成：一个电源供应器、一个信号发生器、一个示波器和一个电感线圈。
其中，电源供应器提供所需的电压，信号发生器产生变化的电信号，示波器用于观察电感的变化，电感线圈则是被测物体。
实验步骤：1. 连接电源供应器和信号发生器，确保电压和频率设置正确。
2. 将电感线圈放置在被测物体附近，调整信号发生器的频率，观察示波器上的波形变化。
3. 改变被测物体的位置、形状或其他相关参数，观察示波器上的波形变化。
实验结果与分析：通过实验观察和数据记录，我们可以得出以下结论：1. 当被测物体靠近电感线圈时，示波器上的波形振幅增大；当被测物体远离电感线圈时，示波器上的波形振幅减小。
2. 当被测物体形状改变时，示波器上的波形频率或振幅也会发生相应的变化。
3. 不同频率的电信号对电感式传感器的响应也不同，需要根据具体应用场景进行选择和调整。
实验讨论：电感式传感器的工作原理是基于电感的变化来实现目标物体的检测。
当被测物体靠近电感线圈时，它会引起电感的变化，从而影响电路中的电流和电压。
这种变化可以通过示波器来观察和记录，进而实现对被测物体的检测和分析。
电感式传感器在实际应用中有着广泛的用途。
例如，在工业自动化领域，它可以用于检测物体的位置、形状和尺寸，从而实现自动化控制和生产过程的优化。
在医疗领域，它可以用于监测人体的生理参数，如心率和呼吸频率，从而实现健康管理和疾病诊断。
此外，电感式传感器还可以应用于环境监测、交通控制和安防系统等领域。
然而，电感式传感器也存在一些局限性和挑战。
例如，受到电磁干扰的影响，电感式传感器的测量结果可能会出现误差。
此外，电感式传感器在不同环境条件下的响应也可能存在差异，需要进行校准和调整。
传感器的实验报告
传感器的实验报告传感器的实验报告引言：传感器是一种能够将物理量或化学量转化为电信号的装置，广泛应用于各个领域。
本实验旨在通过对不同类型的传感器进行实验，了解其原理和应用。
实验一：温度传感器温度传感器是一种常见的传感器，用于测量环境或物体的温度。
本实验选择了热敏电阻作为温度传感器，通过测量电阻值的变化来间接测量温度。
实验中使用了一个简单的电路，将热敏电阻与电源和电阻相连接，通过测量电路中的电压来计算温度。
实验结果显示，随着温度的升高，电阻值逐渐下降，电压也相应变化。
这说明热敏电阻的电阻值与温度呈负相关关系。
实验二：压力传感器压力传感器用于测量物体受到的压力大小。
本实验选择了压电传感器作为压力传感器，通过压电效应将压力转化为电信号。
实验中，将压电传感器与一个振荡电路相连，当物体施加压力时，压电传感器会产生电荷，导致振荡电路频率的变化。
通过测量频率的变化，可以间接测量物体受到的压力。
实验结果显示，当施加压力时，频率逐渐增加，说明压电传感器的输出信号与压力呈正相关关系。
实验三：光敏传感器光敏传感器用于测量光线的强度或光照度。
本实验选择了光敏电阻作为光敏传感器，通过测量电阻值的变化来间接测量光照度。
实验中，将光敏电阻与一个电路相连，通过测量电路中的电压来计算光照度。
实验结果显示，随着光照度的增加，电阻值逐渐下降，电压也相应变化。
这说明光敏电阻的电阻值与光照度呈负相关关系。
实验四：湿度传感器湿度传感器用于测量环境中的湿度。
本实验选择了电容式湿度传感器作为湿度传感器，通过测量电容值的变化来间接测量湿度。
实验中，将电容式湿度传感器与一个电路相连，通过测量电路中的电容值来计算湿度。
实验结果显示，随着湿度的增加，电容值逐渐增加，说明电容式湿度传感器的输出信号与湿度呈正相关关系。
结论：通过本次实验，我们对不同类型的传感器进行了实验，了解了它们的原理和应用。
温度传感器、压力传感器、光敏传感器和湿度传感器分别用于测量温度、压力、光照度和湿度。
工业传感器应用技术实训装置
工业传感器应用技术实训装置1.引言1.1 概述工业传感器应用技术实训装置是一种用于培养工业传感器应用技术的教学实训设备。
随着工业传感器技术的不断发展和应用领域的扩大，对于专业人员的培养和技能提升变得日益重要。
传感器是工业自动化系统中的关键组成部分，能够感知和测量物理量，并将其转化为电信号，从而实现自动化控制和监测。
工业传感器的应用范围涉及到许多行业，包括制造业、能源领域、交通运输、农业等。
然而，传感器技术的复杂性和应用场景的多样性给专业人员的培训带来了挑战。
传统的课堂教学和理论学习无法满足学生对实际操作和应用场景的需求。
因此，工业传感器应用技术实训装置应运而生。
它通过模拟真实的工业环境，搭建了一套完整的传感器应用系统，包括传感器的选择和安装、信号的采集和处理、数据的传输和分析等。
工业传感器应用技术实训装置的搭建可以提供学生与真实工业环境接触的机会，使他们能够亲自操作和实践，培养他们的动手能力和解决问题的能力。
通过实际操作，学生能够深入了解传感器的工作原理、特性和应用场景，掌握传感器的选择、安装和调试方法。
同时，学生还可以学习到数据采集和处理的技术，了解数据传输和分析的方法，培养数据处理和决策的能力。
这种基于实践的教学方式可以提高学生的学习兴趣和学习效果。
工业传感器应用技术实训装置的发展前景广阔。
随着工业自动化水平的提高和传感器技术的不断创新，对于熟练掌握传感器应用技术的专业人员的需求会越来越大。
传感器应用技术实训装置可以为学生提供真实的工业环境和实际操作的机会，使他们能够更好地适应工业现场的需求。
而且，随着智能制造和物联网技术的发展，传感器的应用领域将会更加广泛，对于传感器应用技术的研究和应用需求也会加大。
因此，工业传感器应用技术实训装置具有很大的发展潜力和市场前景。
综上所述，工业传感器应用技术实训装置是一种能够培养学生实际操作能力和传感器应用技术的教学实训设备。
它通过模拟真实的工业环境，提供学生与传感器的接触和实践的机会，培养他们的动手能力和解决问题的能力。
利用传感器制作简单的自动控制装置(课件)高中物理实验
实验原理
实验二：光控开关 ➢ 实验电路如图所示。 ➢ 为了能够驱动更大功率的负载，如采用小灯泡 模仿路灯，就要使用继电器来启、闭另外的供电 电路，如图所示中K为继电器的线圈，S为它的常 开触点。为了防止继电器释放衔铁时线圈中的自 感电动势损坏三极管，必须给线圈并联一只二极 管D，以提供自感电流释放的通路。实验中具体选取的元件参数可 参考表。
电路，启动防盗报警装置。当门窗紧闭时，蜂鸣器不响，指示 灯亮；当门窗被打开时，蜂鸣器发出声音警报，指示灯灭。
➢ 如图所示，门的上沿嵌入一小块永磁体M， 门框内与M相对的位置嵌入干簧管SA，并 将干簧管接入报警电路。干簧管（一种可 以感知磁体磁场是否存在传感器）可将门 与门框的相对位置这一非电学量转换为电 路的通断。
实验二：光控开关 ➢ 晶体三极管是半导体基本元件之一，具有 电流放大作用，在控制电路中常用作电子开关 。本实验采用三极管配合光敏电阻完成光控开 关的任务。三极管由三个电极组成，分别是发 射极e，基极b和集电极c，NPN型和PNP型两种 。三极管的一个重要特性是，从基极输入一个 较小的电流，就会在集电极获得较大的电流。 此外，三极管还具有完成断路和接通的开关作用。
实验原理
实验二：光控开关 ➢ 实验电路如图所示。 ➢ 光控电路用发光二极管LED模仿路灯，RG为光 敏电阻，R2为发光二极管的限流电阻。可调电 阻R1与光敏电阻RG组成串联分压电路，把光 敏电阻因光照而发生的电阻变化，转换为电压的 变化，加载到三极管VT的基极b上。当基极电压 达到一定程度后，三极管被导通，从而使得由电 源正极经电阻R2、发光二极管、三极管集电极和发射极到达电源负 极的回路被导通。可调电阻R1的作用是调整设定电路对周边光亮度 的反应，在电路中能够控制三极管的基极电流。如果把R1阻值调得 更大些，就会在天更暗时才点亮路灯。
传感器实验装置操作规程
传感器实验装置操作规程一、实验目的1.熟悉传感器实验装置的基本结构和操作方法。
2.掌握传感器的安装、调试和使用方法。
3.学习传感器实验数据的采集和分析方法。
二、实验设备与材料1.传感器实验装置：包括传感器模块、控制器、数据采集仪等。
2.电源：提供实验装置的电力供应。
3.电路板：用于连接传感器模块和控制器。
4.电缆：用于连接实验装置的各个部分。
5.计算机：用于采集和分析传感器实验数据。
6.传感器：根据实验需要选择合适的传感器。
三、实验步骤1.实验装置的连接：a.将传感器模块插入控制器的对应插槽中。
b.将控制器与电源连接，确保电源供应正常。
c.使用电缆将控制器与计算机连接。
2.传感器的安装：a.根据实验需求选择合适的传感器。
b.将传感器固定在测量对象上或安装在合适的位置。
c.确保传感器与被测量对象之间的接触良好，并有足够的紧密度。
3.传感器的调试：a.打开相应的传感器调试软件。
b.按照软件的指导设置传感器调试参数，如采样率、量程等。
c.调试传感器直至信号稳定并正常输出。
4.实验数据的采集：a.打开数据采集软件。
b.在软件界面上选择需要采集的传感器模块。
c.设置数据采集的时间间隔和采样点数量。
d.开始数据采集，并记录相关实验信息。
5.实验数据的分析：a.将数据导入数据分析软件中。
b.根据实验要求选择适当的分析方法，如数据平均、数据滤波等。
c.对采集的数据进行统计、绘图等分析方法，得出结论。
四、实验安全注意事项1.保持实验环境整洁、安全，防止火灾和电器事故。
2.使用符合标准的电源和电缆，避免短路和电击风险。
3.在进行实验操作时，应按照正确的步骤进行，避免误操作和意外伤害。
五、实验结果与讨论1.根据实验数据进行相关计算，得出结论。
2.对实验结果进行分析，总结实验过程中可能出现的误差和不确定性。
3.提出改进措施，完善实验结果。
六、实验总结1.总结实验装置的组成、操作方法和实验步骤。
2.总结传感器的安装、调试和使用方法。
