单片机最小系统制作
51单片机最小系统设计
51单片机最小系统设计单片机是一种集成电路，具备处理器、内存和输入输出设备等功能。
51单片机是一种常见的单片机，广泛应用于各种嵌入式系统中。
本文将介绍51单片机最小系统的设计过程。
一、概述51单片机最小系统由四个基本部分组成：单片机、晶振、复位电路和电源。
单片机是系统的核心，晶振提供时钟信号，复位电路保证系统的可靠复位，电源为系统提供电能。
二、单片机选型在进行最小系统设计前，需要选择合适的51单片机型号。
根据具体的应用需求和性能要求，选择合适的芯片型号。
常见的51单片机型号有AT89S52、STC89C52等。
三、晶振选型晶振的作用是产生稳定的时钟信号，为单片机提供时钟脉冲。
选择晶振时，应考虑系统所需的主频和稳定性要求。
常见的晶振频率有11.0592MHz、12MHz等。
四、复位电路设计复位电路用于保证系统在上电或其他异常情况下的可靠复位。
常见的复位电路设计包括电源复位电路和外部复位电路。
电源复位电路通过电源控制芯片实现，外部复位电路通常由稳压芯片和复位电路芯片组成。
五、电源设计为了保证单片机系统的正常运行，需要提供稳定的电源电压。
常见的电源设计方案有稳压电路和滤波电路。
稳压电路通过稳压芯片实现，滤波电路通过电容和电感组成。
六、最小系统连接在进行最小系统连接时，需要按照51单片机的管脚连接要求进行。
一般包括连接晶振、连接复位电路和连接电源等步骤。
在连接过程中，应注意线路的布局和连接的牢固性。
七、编程与调试当最小系统连接完成后，需要进行单片机的编程和调试。
编程可以通过编程器进行，调试可以通过示波器等工具进行。
在调试过程中，需要注意程序的正确性和系统的稳定性。
八、应用案例最小系统设计完成后，可以用于各种嵌入式系统。
例如，可以用于温度控制系统、电子秤系统、自动化设备等。
根据具体应用需求，可以进行系统功能的扩展和改进。
总结本文介绍了51单片机最小系统的设计过程。
通过正确选型、合理设计和精心调试，可以实现一个稳定可靠的最小系统。

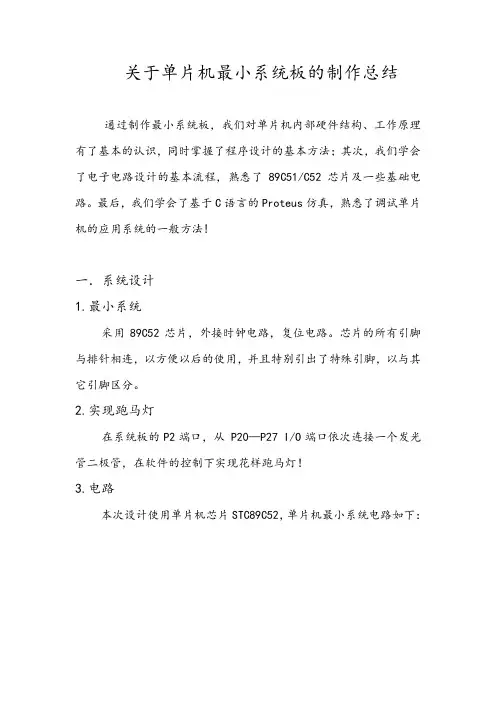

关于单片机最小系统板的制作总结
关于单片机最小系统板的制作总结通过制作最小系统板，我们对单片机内部硬件结构、工作原理有了基本的认识，同时掌握了程序设计的基本方法；其次，我们学会了电子电路设计的基本流程，熟悉了89C51/C52芯片及一些基础电路。
最后，我们学会了基于C语言的Proteus仿真，熟悉了调试单片机的应用系统的一般方法!一．系统设计1.最小系统采用89C52芯片，外接时钟电路，复位电路。
芯片的所有引脚与排针相连，以方便以后的使用，并且特别引出了特殊引脚，以与其它引脚区分。
2.实现跑马灯在系统板的P2端口，从P20—P27 I/O端口依次连接一个发光管二极管，在软件的控制下实现花样跑马灯！3.电路本次设计使用单片机芯片STC89C52，单片机最小系统电路如下：二．硬件单元电路1.复位电路本次设计复位电路采用的是上电复位方式。
上电复位时通过外部复位路的电容充电来实现的，为了保证复位成功，只要RST引脚保持足够时间。
复位电路如下图所示2.时钟电路本次设计采用的是12MHz的晶振，两只电容在20pF~100pF之间取值，其取值在60pF~70pF时振荡器频率稳定性较高，按照一般经验，外接晶体时两个电容取值为30pF，本次设计选为30pF。
晶振电路如下图所示3.89C52芯片引脚通过学习，我们认识到：STC89C52 是一种低功耗、高性能CMOS8位微控制器，具有8K 在系统可编程Flash 存储器。
使用高密度非易失性存储器技术制造，与工业80C51 产品指令和引脚完全兼容。
片上Flash允许程序存储器在系统可编程，亦适于常规编程器。
在单芯片上，拥有灵巧的8 位CPU 和在线系统可编程Flash使得STC89C52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。
STC89C52具有以下标准功：8k字节Flash256字节RAM，32位I/O口线，看门狗定时器，2个数据指针，三个16位定时器/计数器，一个6向量2级中断结构，全双工串行口，片内晶振及时钟电路。
51单片机最小系统板设计与制作的过程
一、概述51单片机是一种广泛应用于嵌入式系统领域的微控制器，具有低成本、易编程、易使用等特点，因此在各种电子设备中被广泛使用。
而51单片机的最小系统板也是在应用中常见的一种开发板，本文将介绍51单片机最小系统板的设计与制作过程。
二、材料准备在设计与制作51单片机最小系统板之前，首先需要准备一些必要的材料与工具。
通常包括：1. 51单片机芯片：如STC89C52或AT89S52等；2. 时钟电路：通常采用晶振和电容构成的晶振电路；3. 复位电路：包括复位电路和复位按钮；4. 电源电路：可采用稳压电路或简单的电源滤波电路；5. 连接电路：用于与外部器件连接的通用引脚；6. PCB板：用于焊接上述电路的电路板；7. 焊接工具：包括焊锡、焊台、焊锡丝等。
三、设计电路图设计51单片机最小系统板的第一步是绘制电路图。
电路图是电路设计的图纸，可以清晰展现各个元器件之间的连接关系，是制作PCB板的重要依据。
1. 时钟电路设计时钟电路是51单片机最小系统板的核心部分，一般采用晶振和两个电容构成。
在绘制时钟电路的电路图时，需要注意晶振的型号和频率，并正确连接晶振引脚和电容引脚。
2. 复位电路设计复位电路用于对51单片机进行复位操作，通常由复位电路和复位按钮构成。
在绘制复位电路的电路图时，需要正确连接复位引脚和复位按钮，并注意复位电路的稳定性和可靠性。
3. 电源电路设计电源电路用于为51单片机提供稳定的工作电压，可采用稳压电路或简单的电源滤波电路。
在绘制电源电路的电路图时，需注意输入电压范围、输出电压稳定性和滤波效果。
4. 连接电路设计连接电路用于与外部器件连接，通常采用通用引脚。
在绘制连接电路的电路图时，需要考虑引脚的分配和连接关系，以及外部器件的需求和接口定义。
四、制作PCB板制作PCB板是设计与制作51单片机最小系统板的关键步骤之一。
通常包括以下几个步骤：1. 打样首先需要将设计好的电路图转换为PCB板的设计文件，并选择合适的PCB板厂家进行打样。
单片机最小系统的设计
单片机最小系统的设计以AT89C51单片机为例，设计一个单片机最小系统。
要求：1、功能：有按键开关、键盘进行高低电平的输入。
有数码管显示输出数字。
有LED灯显示输出的高低电平。
LCD显示输出数字和中文文字符号。
有使单片机工作的最小外围电路。
2、设计采用Keil单片机开发软件进行，在该软件上设计虚拟电路并进行仿真实现键盘、按键输入数据，在数码管、LED、LCD上显示输入内容，或运算、控制结果。
3、写出完成上述工作的全部过程。
包括软件选取、软件安装、每个功能硬件的选取和连接过程，软件的编写过程、源程序调试过程，最后附上全部工程文件和程序。
上述工作的目的：通过单片机的学习，学会基本的科研工作方法：构思、系统框图、详细设计、硬件设计、软件设计、研究工作中的记录、总结、归纳。
正反两方面的经验都要写。
方法：先建设一个WORK文档，以后每做一步写步，做完设计工作同时文档也就写完，然后对文档总结、整理、提高，这样每做完一件事，一篇可发表的论文也应完了，而不要做完了设计才来回想、写论文，时间就浪费了，很多设计过程中遇到的问题也忘了。
下面是去年同学写的内容，仅参考，不要抄，要自己写，比这个更好。
一、软件的介绍本文以AT89C51作为控制部件，同时利用LCD显示当前状态，从而实现依次按键控制LED灯亮灭的最简控制系统。
1、proteus软件的使用方法Proteus软件是Labcenter Electronics公司的一款电路设计与仿真软件，它包括ISIS、ARES等软件模块，ARES模块主要用来完成PCB的设计，而ISIS模块用来完成电路原理图的布图与仿真。
Proteus的软件仿真基于VSM技术，它与其他软件最大的不同也是最大的优势就在于它能仿真大量的单片机芯片，比如MCS-51系列、PIC系列等等，以及单片机外围电路，比如键盘、LED、LCD等等。
通过Proteus软件的使用我们能够轻易地获得一个功能齐全、实用方便的单片机实验室。
单片机最小系统设计
单片机最小系统设计单片机最小系统是指由单片机与外围电路构成的最小功能完整的系统。
在单片机设计中，最小系统起到了连接单片机和外界外设的桥梁作用。
本文将从电源、晶振、复位电路以及外设接口等方面详细讨论单片机最小系统的设计。
一、电源设计在单片机系统中，合理的电源设计对于保证系统正常运行非常重要。
通常情况下，单片机系统需要提供稳定的电压供给，并且需要考虑到不同功耗的模块之间的电源隔离。
为了满足这些需求，可以使用稳压芯片对电源进行调整和稳定，同时添加滤波电容以保证电源的稳定性。
二、晶振电路设计单片机系统需要一个可靠的时钟源来提供精确的计时功能。
晶振电路是实现单片机时钟源的重要组成部分。
一般来说，晶振电路由晶体振荡器和负载电容构成。
在设计晶振电路时，需要注意选择合适的晶振频率以及相应的负载电容。
三、复位电路设计复位电路是单片机系统中不可或缺的一部分，它能够在系统上电或异常情况下将单片机恢复到初始状态。
常见的复位电路包括电源按键复位电路和复位电路。
在设计复位电路时，需要考虑到稳定的复位电平、合适的延时电路以及可靠的触发条件。
四、外设接口设计外设接口设计是单片机最小系统中的重要环节。
通过合适的外设接口设计，可以实现单片机与外界设备的连接和通信。
常见的外设接口包括串口、并口、I2C接口等。
在设计外设接口时，需要充分考虑接口的稳定性、兼容性以及通信速率的要求。
五、系统调试与测试在完成单片机最小系统的硬件设计后，需要进行系统的调试和测试。
通过合理的调试和测试措施，可以保证系统的稳定性和可靠性。
常见的调试工具包括示波器、逻辑分析仪等。
通过这些工具，可以对单片机系统进行信号捕获、时序分析等操作，以确保系统的正常运行。
六、总结单片机最小系统设计是单片机开发中的重要环节。
通过合理的电源设计、晶振电路设计、复位电路设计以及外设接口设计，可以实现单片机与外界设备的连接和通信。
在系统设计完成后，需要进行系统的调试和测试，以确保系统的稳定性和可靠性。
单片机最小系统的制作及所需元件
单片机最小系统的制作及所需元件单片机（Microcontroller Unit，简称MCU）是一种集成了微处理器核心、存储器和外设接口于一体的芯片。
随着科技的不断进步和应用场景的不断扩大，单片机在各个领域得到了广泛应用。
在实际应用中，我们通常需要搭建一个单片机最小系统来满足特定的需求。
本文将介绍单片机最小系统的制作及所需元件。
一、单片机最小系统的概念单片机最小系统指的是一个能够运行单片机的最简单的电路系统。
它由单片机、时钟电路和复位电路组成，用于保证单片机正常工作。
根据不同的单片机型号和厂商，所需元件可能会有所不同，但基本的原理和方法是相通的。
二、所需元件的选择1. 单片机：根据实际需求选择适合的单片机型号，并确保拥有相应的开发工具和技术支持。
常见的单片机品牌有STMicroelectronics、Freescale、Microchip等。
2. 时钟电路：时钟电路是单片机运行的重要保障，它提供了单片机运行的基准时钟信号。
常用的时钟电路包括晶振、电容和电阻。
选择适合的晶振频率和相关元件，以满足单片机的运行需求。
3. 复位电路：复位电路用于在单片机上电或单片机异常工作时对其进行复位，以使其回到初始状态。
常用的复位电路有电源复位电路和手动复位电路。
根据实际需求选择适合的复位电路设计。
4. 电源电路：电源电路是提供给单片机和其他外围元件正常工作所需的电源。
一般情况下，可以选择直流稳压电源，确保所需的电压和电流稳定。
5. 外围元件：根据实际需求选择适合的外围元件，如LED指示灯、按键开关、显示屏、传感器等。
这些元件可以根据实际需求和接口规范进行选择和连接。
三、单片机最小系统的制作步骤1. 确定单片机型号：根据实际需求选择适合的单片机型号，并了解其引脚功能和特性。
2. 设计电路原理图：根据所需元件和单片机的引脚功能，设计电路原理图。
需要注意的是，尽可能设计一个简洁、紧凑和可靠的电路板。
3. PCB设计和制作：根据电路原理图进行PCB设计，然后通过刻蚀、印刷、铆接等工艺制作PCB板。
单片机最小系统设计与制作
单片机最小系统设计与制作一、确定任务开发单片机做小系统二、任务分析：该系统应具有的功能：（1）具有2位LED数码管显示功能（2）具有八路发光二极管显示各种流水灯（3）可以完成各种奏乐，报警等发声音类实验（4）具有复位功能三、功能分析（1）两位LED数码显示管可以利用P0口接两个数码管来实现功能（2）八路发光二极管显示可以利用P1口接八个发光二级管实现这个功能（3）各种奏乐，报警等发生功能可以采用P2.0这个引脚接一蜂鸣器来实现（4）利用单片机的第9脚可以设计成复位系统，我们采用按键复位；利用单片机的18,19脚可以设计成时钟电路，我们利用单片机的内部振荡方式设计的。
四、设计框图五、硬件电路设计六、元件清单数码管：共阴极2只（分立）电解电容：10uf1只30pf的电容2只220欧电阻9只4.7k电阻1只12MHZ的晶振1只有源5V蜂鸣器1只At89s51单片机1片常开按钮开关1只紧锁座1只（方便芯取下来的，绿色）发光二极管（5MM红色）8只万能板电路板15*17CMS8550三极管1只4.5V电池盒1只，导线若干七、硬件电路的焊接按照原理图把上面的元件焊接好，详细步骤省略。
八、相关程序编写针对上面的电路原理图，设计出本系统的详细功能：（1）、第一个发光二极管点亮，同时数码管显示“1”。
（2）、第二个发光二极管点亮，同时数码管显示“2”。
（3）、依次类推到第八个发光二极管点亮，同时数码管显示“8”。
以上出现的是流水灯的效果（4）、所有的发光二极管灭了，同时数码管现实“0”。
（5）、数码管显示“1”。
（6）、数码管显示“2、……”直到“9、A、B、C、D、E、F、Y”。
（7）、蜂鸣器发出九声报警声后重复上面所有步骤。
八、程序设计注：共阴发光二极管低电平有效；LED数码显示管高电平有效数码显示管的结构图如下：ORG 0200H；伪指令，定义下面的程序代码（机器代码）从地址为0030H的单元存放。
START: CLR P2.7 ；送低电平到第一个数码管，开启数码管。
单片机最小系统的设计
单片机最小系统的设计
单片机最小系统是指由单片机芯片、电源、复位电路、时钟电路和最小外围电路组成的基本系统。
它是单片机应用的基础,是进行单片机学习和开发的起点。
设计单片机最小系统需要考虑以下几个方面: 1. 选择合适的单片机芯片
根据应用需求选择合适的单片机型号,考虑存储空间、/接口数量、功耗等因素。
常用的单片机芯片有51系列、系列、 -系列等。
2. 设计电源电路
为单片机提供稳定的工作电压,通常使用线性稳压器或开关电源模块。
需要注意电源滤波、防反接等设计。
3. 设计复位电路
复位电路用于在上电或异常情况下将单片机重新复位,常用电阻-电容复位电路或监视电路。
4. 设计时钟电路
为单片机提供稳定的时钟信号,可使用外部晶振电路或内部振荡器。
晶振电路需要根据单片机要求选择合适的晶振频率。
5. 设计最小外围电路
根据应用需求设计最小外围电路,如显示电路、按键输入电路、串行通信电路等。
6. 设计程序下载电路
为了将程序下载到单片机,需要设计相应的下载电路,如下载电路或下载电路。
7. 设计布局
将上述电路合理布局在印制电路板上,注意走线布局、元器件摆放、电磁兼容性等因素。
设计单片机最小系统需要掌握单片机原理、电路设计和布局知识。
通过搭建最小系统,可以熟悉单片机的工作原理和编程方法,为后续的应用开发奠定基础。
单片机最小系统的设计
真值表如下：
五、单片机系统的基本外设 RS232串行接口
术语解释：RS232接口是1970年由美国电子工业协 会（EIA）联合贝尔系统、调制解调器厂家及计算机 终端生产厂家共同制定的用于串行通讯的标准。它 的全名是“数据终端设备（DTE）和数据通讯设备 （DCE）之间串行二进制数据交换接口技术标准”。
了解了锁存器的功能以后，就知道如何操 作板载LED了，首先将JP1用跳线器短路， 确保为LED提供工作电压。其次将锁存器 的LE端设置为低电平，最后往锁存器数据 输入端口D1-D8输入电平数据就可以了。 由于本电路采用的是共阳结构，只有当锁 存器输出为低电平的时候LED方可点亮， 反之高电平熄灭，设计程序的时候需注意 这点。
我们使用的51单片机需要在+5V的直流电的坏境下，才能够 稳定的工作（并不是所有的单片机都是工作在+5V，有的低 电压单片机的工作电压为3.3V，有的甚至更低）。而在直流 电源中，一般会有正电源和地两根线。单片机的接+5V的引
脚为40引脚VCC，而接地引脚为20引脚GND。
二、单片机系统的基本外设 键盘电路
本系统板采用动态显示的原理设计，电路如下： 其中JP2为数码管电源跳线，使用数码管时，必 须用跳线帽将其短路。Q2-Q9为PNP型扩流三 极管，为每位数码管公共端提供约80mA的电源。 R4-R11为三极管的基极偏流电阻，当B0-B7 端电压低于4.3V时，PNP管导通，为数码管提 供公共电压。74HC573为锁存器，功能在上一 章已经说明，在此不再赘述。74HC138为3-8 译码器，当一个选通端（E3）为高电平，另两个 选通端（E1)和/(E2)）为低电平时，可将地址 端（A0、A1、A2）的二进制编码在一个对应的 输出端以低电平译出。
基于STC89C52单片机最小系统的设计
基于STC89C52单片机最小系统的设计在现代电子技术领域，单片机的应用无处不在，从家用电器到工业自动化，从智能仪器仪表到航空航天设备，都能看到单片机的身影。
STC89C52 单片机作为一款经典的 8 位单片机，以其高性能、低功耗、易于开发等优点，被广泛应用于各种电子系统中。
而要让 STC89C52 单片机正常工作，就需要设计一个可靠的最小系统。
一、STC89C52 单片机简介STC89C52 单片机是由宏晶科技生产的一款增强型 8051 单片机，它具有 8K 字节的 Flash 程序存储器、512 字节的 RAM、4 个 8 位并行I/O 口（P0、P1、P2、P3）、3 个 16 位定时器/计数器、1 个全双工串行通信口等资源。
其工作电压为 5V，工作频率可达 35MHz，能够满足大多数应用场景的需求。
二、最小系统的组成一个完整的 STC89C52 单片机最小系统通常包括以下几个部分：1、电源电路电源是整个系统的动力源泉，STC89C52 单片机的工作电压为 5V，因此需要一个稳定的 5V 电源为其供电。
可以使用线性稳压器（如7805）将输入的电压（如 9V 或 12V）转换为 5V 输出，也可以使用USB 接口直接提供 5V 电源。
2、复位电路复位电路的作用是在系统上电或出现异常时，将单片机的内部状态恢复到初始状态，使其能够正常工作。
常见的复位电路有上电复位和手动复位两种。
上电复位电路通过电容充电实现，手动复位电路则通过按键实现。
3、时钟电路时钟电路为单片机提供工作所需的时钟信号，决定了单片机的运行速度。
STC89C52 单片机可以使用内部时钟，也可以使用外部时钟。
内部时钟通过在单片机的 XTAL1 和 XTAL2 引脚之间连接一个晶振和两个电容来实现，晶振的频率通常为 110592MHz 或 12MHz。
4、下载电路为了将编写好的程序下载到单片机中，需要设计一个下载电路。
STC89C52 单片机支持通过串口下载程序，可以使用 MAX232 芯片将单片机的 TTL 电平转换为 RS232 电平，然后通过串口线与计算机连接进行程序下载。
单片机最小应用系统制作实训报告
单片机最小应用系统制作实训报告
首先，我选用了一块常见的8051单片机作为系统的核心芯片。
这款单片机具有强大的处理能力和丰富的外设接口，非常适合用于小型应用系统的开发。
然后，我进行了硬件的搭建。
首先，我将单片机与外部电源和晶振进行了连接，以提供运行所需的电源和时钟信号。
接下来，我通过GPIO口将单片机与LED灯连接，以便控制LED的亮灭。
为了简化系统的搭建，我直接使用了面包板进行连接，并通过杜邦线将各个元件连接在一起。
在硬件搭建完成后，我转入软件部分的开发。
首先，我使用Keil软件进行编写和调试单片机的程序。
我采用了C语言作为开发语言，编写了一个简单的程序，用于控制LED灯的亮灭。
程序的基本逻辑是利用单片机的GPIO口输出高低电平信号，从而控制LED灯的开关。
经过多次调试和修改，我最终成功地实现了LED灯的亮灭控制。
当单片机输出高电平信号时，LED灯会亮起；当单片机输出低电平信号时，LED灯会熄灭。
这样，我就成功地完成了最小应用系统的制作。
通过这次实训，我对单片机应用系统的制作过程和原理有了更深入的了解。
我学会了如何选用合适的单片机、搭建硬件系统、编写程序并进行调试。
我也发现了在实际制作过程中可能出现的问题和解决方法。
这对提高我对单片机应用系统的开发能力非常有帮助。
总之，通过这次实训，我成功地制作了一个单片机最小应用系统，并对该系统的制作过程和原理有了更深入的了解。
我相信这次实训经验对我的学习和将来的工作都将有所帮助，我会继续深入学习和探索单片机应用系统的开发。
制作最小系统
3、小按键
注意不要接错
4、电源开关按键
注意不要接错
5、电容 10uF/16V
注意耐压值，要选取留有余量 不要正负弄反，不然将会放烟花
6、晶振
无源晶振
无源晶振
有源晶振
7、单片机
注意芯片的起始脚
8、电阻
注意不要弄错公头与母头
小心小心小心小心小心小心小心小心小心小心小心 小心小心小心小心小心小心小心小心小心小心小心 小心小心小心小心小心小心小心小心小心小心小心 小心小心小心小心小心小心小心小心小心小心小心 小心小心小心小心小心小心小心小心小心小心小心 小心小心小心小心小心小心小心小心小心小心小心 小心小心小心小心小心小心小心小心小心小心小心 小心小心小心小心小心小心小心小心小心小心小心 小心小心小心小心小心小心小心小心小心小心小心 小心小心小心小心小心小心小心小心小心小心小心
VCC变化对单片机的影 晶振必须紧靠XTAL1、XTAL2
引脚RST加上大于2个机器周期（即24个时钟振荡周期）的 高电平就可使MCS-51复位。
建议一般高电平时间要10MS以上才能稳定复位！
10uF 1K
RS232电平->TTL电平 TTL：0V和5V RS232：3V~15V -3V~-15V
注意事项：
1、如要使用P0口，必须接上拉电阻，一般选取10K； 为什么选取10K？不选取100K？
原则: 1 从节约功耗和芯片的电流、能力应是电阻尽量大,R大,I小； 2 从确保驱动能力,应当电阻足够小,R小,I大； 3 对高速电路,加上拉可能边沿平缓(上升时间延长)
单片机最小系统的设计与制作
设计课题题目：单片机最小系统的设计与制作一、设计任务与要求自制一套单片机最小系统，具有显示和键盘输入，并设计该系统具有实现时钟、温度测量。
1．显示日期功能（年、月、日、时、分、秒以及星期）。
2．可通过按键随时调整年、月、日或时、分、秒。
3．可显示温度。
二、系统设计方案方案一、最小系统以51单片机为核心，其包括复位电路、晶振电路、按键电路、显示电路等。
外围电路可以利用单片机控制温度传感器DS18B20进行实时的温度检测，并在其中加入DS1302时钟芯片以获取时间，利用按键进行随时的时间调节。
系统框图：DS18B20通过一条I/O接口与单机机相连进行温度的读与写操作，DS1302与I /O 接口相连获取时间，通过按键的扫描进行时间的调节，并在LCD1602上显示。
三、单元电路分析与设计1．晶振电路单片机内部有一个用于构成振荡器的高增益反相放大器。
引脚XTAL1和XTAL2分别是此放大器的输入端和输出端。
这个放大器与作为反馈元件的片外晶体谐振器一起构成一个自激振荡器。
外接晶体谐振器以及电容C1和C2构成并联谐振电路，接在放大器的反馈回路中。
对外接电容的值虽然没有严格的要求，但电容的大小会影响震荡器频率的高低、震荡器的稳定性、起振的快速性和温度的稳定性。
因此，此系统电路的晶体振荡器的值为12MHz，电容应尽可能的选择陶瓷电容，电容值约为30pF。
2.复位电路复位是由外部的复位电路来实现的。
片内复位电路是复位引脚RST通常采用上电自动复位和按键手动复位两种方式，此电路系统采用的是按键手动复位电路，高电平时复位。
当时钟频率选用12MHz时，C取10μF，R约为1K。
3.按键电路因为本设计需要的键盘比较少，所以采用独立式键盘。
在键盘的应用中，需要解决键盘消抖的问题，一般使用的是软件消抖的方法。
加10k的上拉电阻用来提高抗干扰能力。
其中K1是复位键，K2、K3个是调整时间增加、减少的键，K4是切换年、月、日及时、分、秒的显示状态并在所切换的显示状态下配合加减两个键调整时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单片机最小系统制作
单片机（Microcontroller）最小系统是指单片机与其必要外围电路的集成，能够实现单片机的正常工作。
单片机最小系统一般包括单片机芯片、时钟电路、复位电路和电源电路等。
1.选购单片机芯片：
选择适合自己需求的单片机芯片，有多种型号和规格可以选择。
比较常见的单片机芯片有PIC、AVR、STM32等。
2.设计电源电路：
为单片机提供正常工作的电源电压，一般为5V。
可以使用直流电源供电，也可以通过电池供电。
电源电路一般包括电源滤波和稳压电路。
3.设计时钟电路：
单片机需要时钟信号来进行计时和同步操作。
时钟电路一般由晶体振荡器和相关电容电阻组成。
选择合适的晶体频率，一般常见的为4MHz或8MHz。
4.设计复位电路：
复位电路用于在单片机上电时将其状态清零，进入一个初始状态。
一般采用电容与电阻并联的方式制作，保证在上电时产生足够的复位时间。
5.焊接和布线：
将选购的单片机芯片和其他电子元件进行焊接和布线，连接相应的引脚。
注意焊接时要确保焊接点牢固，布线时要避免引起短路和接触不良等问题。
6.测试和调试：
将制作好的单片机最小系统连接到计算机或开发板上，通过编程工具
对单片机进行测试和调试。
可以使用编程工具（如IDE）编写简单的程序，通过编程上传到单片机进行验证。
7.功能扩展：
根据需求可以对单片机最小系统进行功能扩展，如添加输入输出接口、外部存储器、显示屏等。
制作单片机最小系统的过程比较简单，但在实际操作中要细心和耐心，避免出现焊接不良、接触不良等问题。
制作好的最小系统可以为后续的单
片机应用提供基础，可以用于各种项目的开发和实现。
总结起来，制作单片机最小系统需要选购单片机芯片，设计电源、时
钟和复位电路，进行焊接和布线，并进行测试和调试。
掌握这些基本步骤
可以帮助初学者更好地了解和掌握单片机的使用和应用。
