1:500 1:1000 1:2000外业数字测图
总工办
一、一般规定

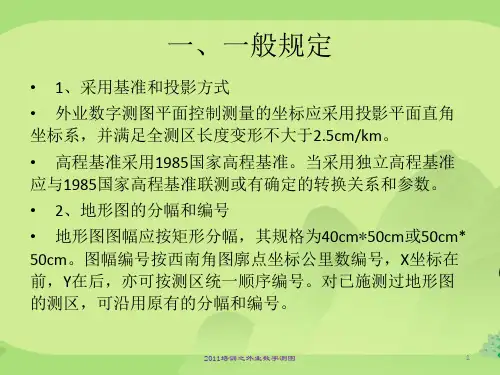

•1、采用基准和投影方式 • 外业数字测图平面控制测量的坐标应采用投影平面直角 坐标系，并满足全测区长度变形不大于2.5cm/km。 • 高程基准采用1985国家高程基准。当采用独立高程基准 应与1985国家高程基准联测或有确定的转换关系和参数。 •2、地形图的分幅和编号 • 地形图图幅应按矩形分幅，其规格为40cm*50cm或50cm* 50cm。图幅编号按西南角图廓点坐标公里数编号，X坐标在 前，Y在后，亦可按测区统一顺序编号。对已施测过地形图 的测区，可沿用原有的分幅和编号。
