3.3.1 Bluetooth技术概述
➢ Bluetooth的特点
（5）TDMA结构
蓝牙的数据传输率为1Mbit/s，采用数据包的形 式按时隙传送，每时隙。
蓝牙系统支持实时的同步定向联接和非实时的异 步不定向联接，分别为SCO（Synchronous Connection Oriented Link）链路和ACL （Asynchronous Connectionless Link）链路。
3.3.1 Bluetooth技术概述
➢ Bluetooth的特点
（1）拓扑结构
蓝牙技术支持点对点或点对多点的话音、数据业务， 采用一种灵活的无基站的组网方式。
一个蓝牙设备可同时与多个蓝牙设备相连，在有效 通信范围内所有设备的地位都是平等的，具有相同 的权限。
首先提出通信要求的设备称为主设备（master）， 被动进行通信的设备称为从设备（slave）。
3.3.3 Bluetooth的应用及产品
➢ 蓝牙应用模型
串口应用模型SPP协议体系结构
应用程序
串口仿真实体
RFCOMM SDP
LMP
L2CAP
基带
设备A
应用程序
串口仿真实体
SDP RFCOMM
L2CAP
LMP
基带
设备B
3.3.3 Bluetooth的应用及产品
➢ 蓝牙应用模型
设备A建立链路和设置虚拟串口连接的实现步骤：
Bluetooth协议体系结构
➢ 协议体系结构
蓝牙核心协议由SIG制定的蓝牙指定协议组成，而 其他协议则根据应用的需要而定。下面主要介绍 蓝牙核心协议。
（1）基带协议
基带协议为两个或多个蓝牙单元之间建立物理射 频连接。

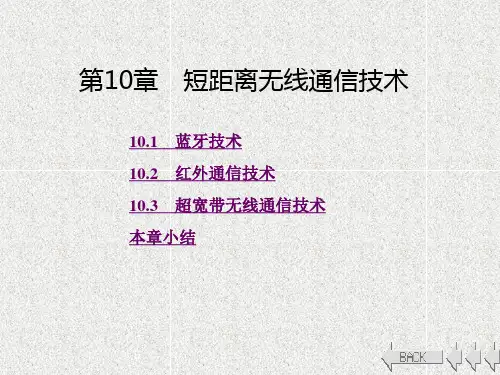

《物联网通信技术》课件第10章
2009年4月， 蓝牙技术联盟颁布了V3.0标准。 V3.0的核心 是AMP(Generic Alternate MAC/PHY)， 这是一种全新的交替射 频技术， 允许蓝牙协议栈针对任一任务动态地选择正确射 频。 通过集成“IEEE802.11 PAL”（协议适应层）， V3.0的数 据传输率提高到了大约24 Mb/s（即可在需要的时候调用IEEE 802.11WI-FI用于实现高速数据传输）， 可用于录像机至高清 电视、 个人计算机至打印机之间的资料传输。 V3.0引入了增 强电源控制(EPC)[JP2]机制， 再辅以IEEE802.11.XX， 实际空 闲功耗明显降低， 解决了蓝牙设备的待机耗电问题。
5） 主机控制器提供了与蓝牙应用模块的控制接口， 包括数 据总线、 控制总线等。 主机控制器接口是与蓝牙通信相结合 的中间环节， 两者相互配合， 共同完成蓝牙通信与应用。
2. 蓝牙通信的工作频段在2.4~2.4835 GHz的开放频段上， 采 用跳频(HF)技术， 以实现抗干扰和抑制信号衰减。 蓝牙的射 频电路采用专用芯片来完成， 以实现跳频和时分多址(TDMA)。
2） 蓝牙设备地址BD_ADDR(Bluetooth Device Address)由 48 bit组成，分成3个部分： 低24 bit为LAP， 中间8 bit为UAP， 高16 bit为NAP。 NAP和UAP由SIG的蓝牙地址管理机构分配 给蓝牙设备生产厂家， 而LAP则由蓝牙设备厂家自己定义， 除保留地址0x9E8B00~0x9E8B3F不可用外， 其他地址都可以 使用。
