PCIE接口的设计与应用

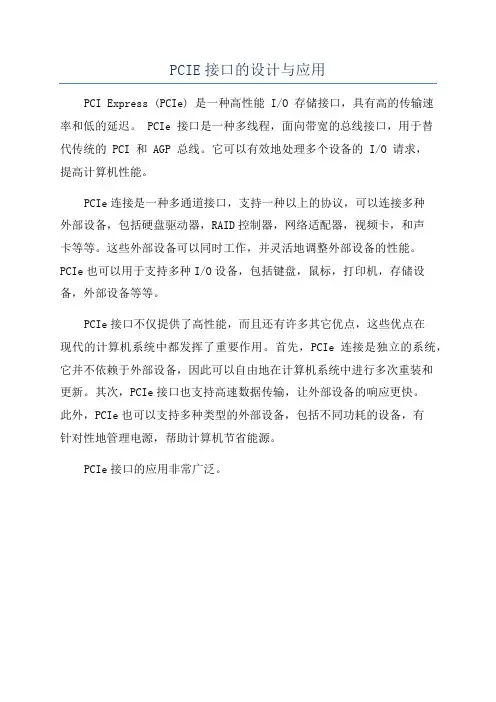

PCIE接口的设计与应用
PCI Express (PCIe) 是一种高性能 I/O 存储接口，具有高的传输速
率和低的延迟。
PCIe 接口是一种多线程，面向带宽的总线接口，用于替
代传统的 PCI 和 AGP 总线。
它可以有效地处理多个设备的 I/O 请求，
提高计算机性能。
PCIe连接是一种多通道接口，支持一种以上的协议，可以连接多种
外部设备，包括硬盘驱动器，RAID控制器，网络适配器，视频卡，和声
卡等等。
这些外部设备可以同时工作，并灵活地调整外部设备的性能。
PCIe也可以用于支持多种I/O设备，包括键盘，鼠标，打印机，存储设备，外部设备等等。
PCIe接口不仅提供了高性能，而且还有许多其它优点，这些优点在
现代的计算机系统中都发挥了重要作用。
首先，PCIe连接是独立的系统，它并不依赖于外部设备，因此可以自由地在计算机系统中进行多次重装和
更新。
其次，PCIe接口也支持高速数据传输，让外部设备的响应更快。
此外，PCIe也可以支持多种类型的外部设备，包括不同功耗的设备，有
针对性地管理电源，帮助计算机节省能源。
PCIe接口的应用非常广泛。
PCIE接口的设计与应用培训教材PPT(36张)
1.PCIE概述
基于PCIE互联的PC结构
1.PCIE概述
支持PCIE的器件
处理器
TI: C66X Xilinx：V5，V6，SP6等； Freescale：PPC
Switch
PLX:PEX 8749,PEX 8696, PEX 8548等 IDT：89H12NT12G2, 89H48H12G2等
1.PCIE概述
支持PCIE接口的器件
Bridge
PLX:
PEX 8112 PEX 8114 USB 2380 OXPCIe952
PCIe to PCI PCIe to PCI-X PCIe to USB PCIe to UARTs
IDT：TSI721 PCIE <->SRIO
主要内容
1x@3.125Gps
4x@6.25Gbps
LCRC校验和连续性校验的称为Ack（命令正确应答）；没有 通过校验的称为Nak（没有应答）。
数据链接层信息包（Data Link Layer Packet,DLLP）
两个互连设备的交换层之间的流控制信息和实现电源管理功能。ຫໍສະໝຸດ 1.PCIE概述交换层
Split Transactions &credit-based flow control
2.PCIE与SRIO的比较（可扩展性2）
2.PCIE与SRIO的比较（错误处理1）
2.PCIE与SRIO的比较（错误处理2）
主要内容
PCIE概述 PCIE与SRIO的比较 C6000 DSP的PCIE接口硬件设计 PCIE 地址空间的配置 PCIE接口的初始化 PCIE接口的数据传输及其带宽测试 基于PCIE互联的系统实例
PCIE
TMS320C6678 (@1GHz)
PCI9052接口电路的功能及应用
PCI9052接口电路的功能及应用摘要：PCI总线是Pentium主机最常见的总线，基于PCI总线形成的CompactPCI和PXI总线广泛地应用在仪器和自动化领域。
PCI适配卡的接口设计变得越来越重要，介绍PCI专用接口电路PCI9052的功能，通过一个例子介绍它的应用。
关键词：外部设备互连总线；局部总线；接口电路；PCI9052；应用1 引言PCI总线具有独立于处理器、高数据传速率、即插即用、低功耗、适应性强等特点，已成为微型机的主流总线。
基于PCI总线形成的CompactPCI和PXI总线广泛应用于仪器和自动化领域。
随着PCI总线的广泛应用，其接口的设计开发显得尤为重要。
由于PCI总线的独特性能，如信号负载能力、支持数据的突发传送、地址/数据、命令/字节使能信号总线复用等，使中小规模的器件难以实现接口电路。
实现PCI总线接口一般采用CPLD或FPGA设计PCI接口，这种方法难度很大；另一种是采用专用的PCI接口电路，使设计开发者免除繁琐的时序分析，缩短开发周期，降低开发成本。
本文介绍PCI9052接口电路的功能及其在PCI板卡设计中的应用。
2 接口电路PCI9052是PLX公司开发的低价位PCI总线目标接口电路,功耗低,采用PQFP型160引脚封装,符合规范,它的局部总线(LOCAL BUS)可以通过编程设置为8/16/32位的(非)复用总线，数据传送率可达到132Mb/s。
提供了ISA接口，可以使ISA适配器迅速、低成本地转换到PCI总线上。
主要功能与特性如下所述：异步操作。
PCI9052的Local Bus与PCI总线的时钟相互独立运行,两总线的异步运行便于高、低速设备的兼容。
Local Bus的运行时钟频率范围为0MHz～40MHz,TTL电平，PCI的运行时钟频率范围为0MHz～33MHz。
支持突发操作。
PCI9052提供一个64字节的写FIFO和一个32字节的读FIFO,从而支持预取模式即突发操作。
pcie接口介绍
pcie接⼝介绍注：以下内容主要参考《PCI Express System Architecture》⽂档，下载地址：⼀、PCIe接⼝的发展历程(peripheral component interconnect express)是⼀种⾼速串⾏计算机扩展总线标准，它原来的名称为“3GIO”，是由在2001年提出的，旨在替代旧的PCI，PCI-X和AGP总线标准。
pci或pcie接⼝在pc机上很常见，显卡、⽹卡、声卡都是通过pci或在pcie接⼝跟cpu连接的。
PCIe是有PCI和PCI-X发展⽽来，如下表所⽰：PCIe的发展历程如下图所⽰：⼆、PCIe 通讯协议2.1 PCIe层划分PCIe总线的层次组成结构与⽹络中的层次结构有类似之处，但是PCIe总线的各个层次都是使⽤硬件逻辑实现的。
在PCIe体系结构中，数据报⽂⾸先在设备的核⼼层(Device Core)中产⽣，然后再经过该设备的事务层(Transaction Layer)、数据链路层(Data Link Layer)和物理层(Physical Layer)，最终发送出去。
⽽接收端的数据也需要通过物理层、数据链路和事务层，并最终到达Device Core。
1 事务层事务层定义了PCIe总线使⽤总线事务，其中多数总线事务与PCI总线兼容。
这些总线事务可以通过Switch等设备传送到其他PCIe设备或者RC。
RC也可以使⽤这些总线事务访问PCIe设备。
事务层接收来⾃PCIe设备核⼼层的数据，并将其封装为TLP(Transaction Layer Packet)后，发向数据链路层。
此外事务层还可以从数据链路层中接收数据报⽂，然后转发⾄PCIe设备的核⼼层。
事务层的⼀个重要⼯作是处理PCIe总线的“序”。
在PCIe总线中，“序”的概念⾮常重要，也较难理解。
在PCIe总线中，事务层传递报⽂时可以乱序，这为PCIe设备的设计制造了不⼩的⿇烦。
事务层还使⽤流量控制机制保证PCIe链路的使⽤效率。
PCB设计---PCIE设计总结
PCB设计---PCIE设计总结PCIE的PCB设计总结封装：常见的PCIE连接器有X1、X4、X8、X16，其中数字代表的是有多少条lane，例如X1,表示1条lane，即1对接收差分信号和1对发送差分信号。
不同连接器的管脚数量不同，如下图，为X8连接器。
通过管脚号，可以判断是哪种slot,其中：PCIeX1(A18B18)---1条lane；PCIeX4(A32B32)---4条lane；PCIeX8(A49B49)---8条lane；PCIeX16(A82B82)---16条lane；PCIE速率：PCIE信号属于高速数字信号，版本越高，速率越高，目前的服务器和主板上比较常见的是PCIE3.0。
PCIE速率见下表；PCI ExpressIntroduced Line Transfer Throughput[i]version code rate[i] ×1 ×2 ×4 ×8 ×161 2003 8b/10b 2.5 GT/s 250 MB/s 0.50 GB/s 1.0 GB/s 2.0 GB/s 4.0 GB/s2 2007 8b/10b 5.0 GT/s 500 MB/s 1.0 GB/s 2.0 GB/s 4.0 GB/s 8.0 GB/s3 2010 128b/130b 8.0 GT/s 984.6 MB/s 1.97 GB/s 3.94 GB/s 7.88 GB/s 15.8 GB/s4 2017 128b/130b 16.0 GT/s 1969 MB/s 3.94 GB/s 7.88 GB/s 15.75 GB/s 31.5 GB/s5 expected inQ22019[33]128b/130b 32.0 GT/s[ii] 3938 MB/s 7.88 GB/s 15.75 GB/s 31.51 GB/s 63.0 GB/s在设计PCIE时，要满足SI要求，接下来以slot的设计为例，对PCB布局、布线进行说明。
PCI总线接口PCI9052及其应用
ｌ 引言
ＰＩ Ｃ 总线是先 进的高性能 ３ ／ ４位局部总线．可 同时支持 ２６
输出方式。
采用专用接 口器件 虽然 没有采 用可编程 逻 辑器件 那么 灵 活．但 其优越性非常 明显 ：能够有 教地降 低接 口设计 的难度， 缩短开发时间。专用接 口器件具有较 低的成本和通用性 ，能够 优化数据传输 ，提供配置空间，具备用于突发传输功 能的片内 ＦＦ ＩＯ等 ．并且许 多公司 也提 供配套 的开发工具 （ 例如 评估板 和驱动 程序 开发软件 １．是一种 省时 省力 的好方 案．因此 我 ）
片 ， 低功 耗 ，Ｐ Ｐ１ ０ｐ ｓ 装 ， 符 合 Ｐ Ｉ ＱＦ ６ ｉ 封 ｎ Ｃ Ｖ２ １规 范， 它 的 局 部 总 线 （ Ｏ ＡＬＢ Ｓ Ｌ Ｃ Ｕ ）可 蹦 通 过 编 程 设 置 为 ８ １ ／２位 的 ／６３ （ ）复 用 总 线 。 非 ２ １ 主 要 特 点 ．
Ｐ Ｉ ０ ２的唯 一访 问权 Ｃ ５ ９
维普资讯
４ ９·
计算机 自动测量 与控制
表 ｉ Ｐ Ｉ 世 寄存 器 Ｃ 配
第 ９卷
Ｐ Ｉ Ｃ Ｐ Ｉ 置 寄 存 器 Ｃ 配 配 越 （ 兼 容性 和 未 来 发 展 的 需 要 考 虑 ， 有 来 用 到 的 从 所 寄存 器 位 设 置 为 … ） ０
０ｈ ０ ０ｈ ４
图 １ Ｐ Ｉ ０ ２接 口芯 片示意图 Ｃ ５ ９
２２ 结 构 组成 ．
Ｄ Ｄ 设备号） ｌ Ｉ（ 妆志 ｊ
PCI9054接口芯片的应用设计
收稿日期:2008-05-20基金项目:铁道部资助项目(99j34-A )作者简介:纪淑波(1977-),男,山东海阳人,讲师,主要研究方向为光电工程、图像产生、获取与处理技术.文章编号:1673-1255(2008)04-0046-03PCI9054接口芯片的应用设计纪淑波,曲北北(鲁东大学,山东 烟台 264025)摘 要:PCI9054是美国PL X 公司生产的PCI 总线通用接口芯片.介绍了PCI 总线接口的一般设计方法及PCI9054的内部结构、以及其工作原理,并以一种基于PCI 总线的数据传输系统的设计为例,给出其工作原理,并讨论接口的硬件实现方法以及采用软件包Windriver 开发设备驱动程序的方法.关键词:PCI 总线;FPG A ;驱动程序;Windriver ;PCI9054中图分类号:T N911.7 文献标识码:AApplication and Design of PCI 9054Interface ChipJ I Shu 2bo ,QU Bei 2bei(L udong U niversity ,Yantai 264025,China )Abstract :PCI9054is a general interface chip made by the PL X Company of USA.G eneral design method of PCI bus interface ,inter instruction and the work principle of PCI9054are introduced.The design of a data transmis 2sion system based on PCI bus as a example ,its working principle is given ,and the implementation method of hard 2ware design for PCI interface and the ways to develop the driver program by using Windriver are discussed.K ey w ords :PCI bus ;F GPA ;driver ;Windriver ;PCI9054 PCI9054是美国PL X 公司生产的PCI 总线通用接口芯片.使用该芯片桥接PCI 总线和本地总线(local bus ),开发者可以省去考虑太多复杂的PCI 总线规范,而集中精力开发硬件和驱动程序.PCI9054具有较强的性能.它符合PCI V2.1和V2.2规范;提供了2个独立的可编程DMA 控制器,每个通道均支持块和分散/集中的DMA 方式;在PCI 总线端支持32位/33MHz ;本地端(local bus )可以编程8、16、32位的数据宽度,传输速率最高可达132MB/s.本地总线端时钟最高可达50MHz ,支持复用/非复用的32位地址/数据[1,2].PCI9054内部有6种可编程的FIFO 存储器,以实现零等待突发传输以及本地总线和PCI 总线之间的异步操作(见表1).总之,该芯片为用户提供了较宽松灵活的设计空间.PCI 总线是Intel 公司推出的一种高性能局部表1 PCI9054内部FIFOFIFO 长度/(dB )PCI 启动I/O 读PCI 启动I/O 写PCI 目标读PCI 目标写DMA 读DMA 写163216323232总线[3],其数据总线为32位,且可扩展为64位,最大数据传输速率为132～264MB/s ,是目前使用非常普遍的一种总线.因PCI 协议比较复杂,较难掌握,故PCI 总线扩展卡的开发比ISA 总线等其他扩展卡难度大.PCI 9054芯片是一种能满足PCI V2.2协议,特别适用于PCI 总线外设产品开发的PCI →本地总线I/O 加速器芯片.结合PCI9054介绍PCI第23卷第4期2008年8月 光电技术应用EL ECTRO -OPTIC TECHNOLO GY APPL ICA TION Vol.23,No.4August.2008总线技术的设计方法.1 系统工作原理系统应用于光电信号转换系统中,主要解决主机与光电装备之间的数据传输问题,其工作流程是:主机运行应用程序,产生数据源,在外部控制信号的控制下,通过PCI 总线与光电装备进行数据通信,主要解决的问题是:PCI 接口硬件设计和PCI 设备驱动程序开发.2 PCI 接口硬件设计目前实现PCI 接口的有效方案有使用可编程逻辑器件和使用专用芯片2种[4].由于PCI 总线协议较复杂,采用可编程逻辑器件设计PCI 控制接口难度大,对于产品不大又有时限的工程项目来说,成本较高,采用专用接口器件虽然没有采用可编程逻辑器件那么灵活,但其优越性相当明显:能够有效地降低接口设计的难度,缩短开发时间.数据传输系统采用PL X 公司的PCI9054作为PCI 接口芯片,以FP G A 来完成逻辑控制以及与光电装备的连接,整个系统的框图如图1所示,其中,FP G A 选用的是AL TREA 公司的EPF1030AQC240-3.图1 数据传输系统硬件设计框图2.1 数据传输及控制原理PCI 9054可工作在M ,C ,J 3种模式,其中,C模式时序较为简单,系统采用PCI9054的C 模式传送,先由计算机主机通过PCI 总线向系统发出命令字,PCI9054将数据或命令字存入声纳设备中,数据传送时,局部总线控制逻辑FP G A 应驱动地址总线、数据总线、读写信号线及地址选通信号,控制PCI 局部总线的数据传输.PCI9054会直接将数据存入其内部FIFO ,随后PCI9054会向PCI 系统申请PCI 总线控制权,在得到总线控制权后,根据映射地址自行完成本次数据传输操作.局部总线控制器只需将数据写入PCI9054内部FIFO ,其后的操作不需要FP G A 的参与.FP G A 的局部总线逻辑的状态机框图如图2所示.图2 局部总线逻辑状态机框图状态0为空闲状态,当ADS #为0时如经本地总线译码后表明需要访问本地空间时,转到状态1,否则留在状态0;状态1为访问开始状态,当处于此状态下,如BLAST #为0时,转到状态2,如BLAST #为1时,则转到状态4;状态2为单周期等待状态,在此状态下,数据在本地总线上保持稳定,当处于此状态下直接转到状态3;状态3单周期数据结束状态,在此状态下数据从本地总线上取走,当ADS #为0时,经本地总线译码后,表明还需要访问本地空间时,则转到状态1,否则转到状态0,完成数据传送;状态4为突发等待状态,在此状态下数据在本地总线上保持稳定,当处于此状态下直接转到状态5;状态5为突发重复状态,在此状态下,如BLAST #为0时,转到状态6,否则重复此状态;状态6为最后数据突发传输完成状态,在此状态下当ADS #为0时,如经本地总线译码后,表明还需要访问本地空间时,转到状态1,否则转到状态0,将以上状态机用V HDL 语言在可编程逻辑器件中实现,即可实现访问本地总线的控制.2.2 EEPROM 的配置与烧写与ISA 总线相比,PCI 总线支持3个物理空间:存储器地址空间、I/O 空间和配置空间.串行EEP 2ROM 存储了PCI9054重要的信息,如设备号DID 、制造商号V ID 、子设备号SDID 、子制造商号SV ID 、中断号、设备类型号、局部空间基地址以及局部空间描述符等信号,EEPROM 的内容非常重要,它直接关系到整个板卡能否正常工作.系统加电时,通过PCI 的RST 复位以后,PCI9054首先检测EEPROM 是否存在.如果检测到EEPROM 首字不是FFFFH ,PCI9054将依次读取74第4期 纪淑波等:PCI9054接口芯片的应用设计 EEPROM的内容来初始化内部寄存器.PCIB I-OS 根据配置寄存器的内容进行系统资源分配,这样,整个PCI设备的资源才不会发生冲突.配置寄存器的内容编写完以后,可以用编程器写入EEPROM中.另外,也可以通过主机在线烧写,但由于各种原理,成功率很低.对于PCI9054芯片,可选用的串行EEPROM有STM公司的93CS56等.3 实例分析以下为一段使用Windriver开发的PCI9054 DMA的驱动代码[5],为了节省篇幅,省略了变量说明部分.程序中出现的变量大都由其名称可以反映含义,具体可以参见Windriver的设计文档中的说明.#include“windrvr.h”#include“plx lib.h”#define PCI9054DEFAUL T V ENDOR ID0x10b5 //PL X公司制造商号#define PCI9054DEFAUL T DEV ICE ID0x9054// PCI9054的设备号#define IS MASTER TRU EhDev=PL X DIA G DeviceFindAndOpen(PCI9054 DEFAUL T V ENDOR ID,PCI9054DEFAUL T DEV ICE ID,IS MASTER);//打开Windriver设备,锁定并返回该设备的资源,该设备的资源均包括在hHandle中;PCI9054DMAOpen(hDev,3pDMA,dwBytes);//初始化并锁定用于DMA传输的内存资源;PCI9054Int Enable(hDev,funcInt Handler);//设定中断,funcInt Handler为中断处理函数PCI9054DMAStart(hDev,3pDMA,f Read,fBlocking, dwBytes,dwoffset);//根据给定参数开始DMA传输PCI9054DMAClose(hDev,3pDMA);//解除DMA传输资源PCI9054intDisable(hDev);//禁止中断;PCI9054Close(hDev);//关闭Windriver设备4 结 束 语从以上分析可以看出,PCI9054是一种性价比很高的PCI桥路芯片,PCI9054提供了PCI总线的一种直接数据传输路径,降低了PCI总线的复杂性.对本地总线与设备进行数据传输进行了详细的讨论,给出了实用的本地总线数据传输的接口逻辑设计,根据这一设计,就可以很好地在本地总线和外部设备之间进行数据传输和控制,具有较高的应用价值.参考文献[1] 陈露晨.PCI9054性能分析及外部FIFO的扩充[J].电子产品世界,2000(11):50-51.[2] PCI9054Data Book Version2.1[Z],2002.[3] 尹勇,李宇.PCI总线设备开发宝典[M].北京:北京航空航天大学出版社,2004:153-160.[4] 彭佛才.基于PCI的高速媒体网关系统及其驱动程序设计[J].电子技术应用,2006(6):19-21.[5] 武安河.Windows2000/XP WDM设备驱动程序开发[M].北京:电子工业出版社,2005:132-136.简讯分布式孔径半主动激光导引头的发展 2008年6月2日,英国BAE系统公司的“先进精确杀伤武器系统”(APKWS)II半主动激光制导70mm火箭弹,进行了系统的发展与演示验证.APKWS II火箭弹采用了分布式孔径导引头.布置在弹体中部的分布式孔径半主动激光导引头(DASAL S)和制导控制装置可免遭沙尘、振动、冰雪和其他实战中可能遇到的恶劣环境的危害.APKWS II火箭弹是一种低成本的轻型制导武器,能有效对付轻型装甲目标,以弥补70mm火箭弹和“海尔法”导弹之间的火力空缺,其系统将应用于所有目前使用70mm 火箭弹的陆军飞机上.英国BAE系统公司和美国雷声公司不约而同地选择了半主动激光制导技术,将制导组件安装到“九头蛇”-70火箭弹上,双方的设计思路可谓大相径庭.雷声公司主张将激光导引头安排在火箭弹的头部,其好处是在火箭弹发射前导引头就能锁定目标.由于“九头蛇”-70火箭弹的战斗部及引信均位于头部,因此这种设计将改变战斗部及引信的原有位置,进而需要重新鉴定、测试和确认火箭弹的杀伤力.BAE系统公司设计的制导组件称为“分布式孔径半主动激光导引(下转第65页)84 光 电 技 术 应 用 第23卷。
了解电脑扩展插槽PCIeAGP等接口的应用与扩展
了解电脑扩展插槽PCIeAGP等接口的应用与扩展了解电脑扩展插槽PCIe、AGP等接口的应用与扩展电脑作为一种现代化的信息技术设备，为我们提供了方便、高效的工作、娱乐和学习方式。
然而，随着时代的进步，我们对电脑的性能和功能需求也越来越高。
为了满足这些需求，电脑的硬件设备需要进行扩展，而电脑扩展插槽就是实现这一目的的关键。
本文将介绍PCIe、AGP等接口的应用与扩展，帮助读者全面了解这些重要的电脑扩展技术。
一、PCIe接口的应用与发展PCIe（Peripheral Component Interconnect Express）接口是一种高速串行接口技术，用于连接计算机内部各种硬件设备，例如显卡、网卡、声卡等。
它是传统PCI（Peripheral Component Interconnect）接口的升级版。
首先，PCIe接口在数据传输速度方面具有明显的优势。
PCIe接口采用了高速串行传输技术，而传统的PCI接口采用的是并行传输技术。
相比之下，高速串行传输技术能够提供更高的数据传输速度，PCIe 3.0版本的接口可以达到每秒8GB的传输速度。
这使得计算机的各种硬件设备能够更快地进行数据交换，提高了整个系统的性能。
其次，PCIe接口的可扩展性和兼容性也是其重要的特点之一。
PCIe接口采用了独立的通道，每个通道都可以通过添加更多的通道来扩展系统的能力。
此外，与传统的PCI接口相比，PCIe接口在兼容性方面也更为出色。
由于PCIe接口是面向未来的设计，因此它能够很好地适应不断变化的硬件需求。
最后，PCIe接口还具有强大的抗干扰能力和稳定性。
由于PCIe接口采用了差分信号传输技术，它能够有效地抵抗外界的干扰，提供更稳定、可靠的数据传输环境。
这使得PCIe接口在高性能计算、大规模数据处理等领域得到广泛应用。
二、AGP接口的应用与演变AGP（Accelerated Graphics Port）接口是一种专门用于连接显卡的接口技术，它在过去的几十年里起到了至关重要的作用。
PCIe接口设计应用
PCI设备配置空间(0x0–0x3f,PCIE沿用)
相关概念说明
传送模式 Posted Non-posted Delayed
说明 存储器写命令支持该种方式，不需要应答，PCI桥作用 类似于存储转发，不持续占用总线 存储器写以外的命令，主设备发送命令到目标设备， 目标设备完成应答，才可以结束，并释放总线 改进版的Non-posted，通过命令周期性retry，从而释 放总线
PCIe接口设计应用
2017.03.16
目录 PCI总线架构简介 PCIE架构 PCIE配置 PCIE总线事物层 PCIE链路层和物理层简介
PCI总线架构简介
架构说明 接口简介
相关概念说明
PCI总线架构图
PCI总线地址域与存储器地址域
5
PCI总线桥结构（关注桥作用）
6
PCI总线地址（关注桥作用）
详见PG055 P68页开始
37
RA2325应用架构 – 系统架构
38
RA2325 – AXI地址空间映射
39
Xilinx 7series AXI-PCIE core
40
AXI-ADDR MAP TO PCIE-BAR-ADD
41
Altera Arria 10 PCIE硬core参数1
42
A10系列PCIE硬core参数2
43
效率分析
物理带宽 2.5Gbps 5.0Gbps 8.0Gbps 编码机制 8B/10B 128B/130B 128B/130B 协议开销 20-28Bytes 22-30Bytes 22-30Bytes
Max_payload_size对效率影响（最小开销计算）
0011 0110
0111 1010
PCIE接口介绍-修改
PCIe接口介绍PCIe接口简介PCIe（Peripheral Component Interconnect Express）总线的诞生与PC(Personal Computer)的蓬勃发展密切相关，是由PCISIG (PCI Special Interest Group，主要是intel)推出的一种局部并行总线标准，主要应用于电脑和服务器的主板上（目前几乎所有的主板都有PCIe 的插槽），功能是连接外部设备（如显卡、存储、网卡、声卡、数据采集卡等）。
PCI总线规范最早在上世纪九十年代提出，属于单端并行信号的总线，目前已淘汰，被PCIe总线（在2001年发布，采用点对点串行连接）替代。
目前PCIe的主流应用是3.0，4.0还没正式推出，但标准已经制定的差不多了。
PCI总线使用并行总线结构，在同一条总线上的所有外部设备共享总线带宽，而PCIe总线使用了高速差分总线，并采用端到端的连接方式，因此在每一条PCIe链路中只能连接两个设备。
这使得PCIe与PCI总线采用的拓扑结构有所不同。
PCIe总线除了在连接方式上与PCI总线不同之外，还使用了一些在网络通信中使用的技术，如支持多种数据路由方式，基于多通路的数据传递方式，和基于报文的数据传送方式，并充分考虑了在数据传送中出现服务质量QoS (Quality of Service)问题。
每一个Lane上使用的总线频率与PCIe总线使用的版本相关。
不相同。
PCIe总线V1.x和V2.0规范在物理层中使用8/10b编码，即在PCIe链路上的10 bit中含有8 bit的有效数据；而V3.0规范使用128/130b编码方式，即在PCIe链路上的130 bit中含有128 bit的有效数据。
实际使用中，PCIe无法一直维持在峰值传输状态，因为编码方式、链路管理消耗、存储时间延迟等原因，一般只有50%～60%的效率。
PCIe接口原理连接方式PCIe链路使用“端到端的数据传送方式”，发送端和接收端中都含有TX(发送逻辑)和RX(接收逻辑)，其结构如图一。
PCI总线接口芯片CH365及其应用
PCI总线接口芯片CH365及其应用发布者：我芯依旧发布时间：2010-3-31 22:06关键字：PCI, 总线, 接口, 芯片, 应用1 前言在工业控制领域，基于ISA总线的I/O接口因电路简单，造价低得到了广泛的应用。
但是，随着控制理论与技术的进步，计算机的飞速发展和现代工业控制对I/O接口电路高速的要求，基于ISA总线的接口电路越来越难以满足现代工业控制系统的要求，其缺点逐步显现出来：①ISA是8/16bit的系统总线，最大传输速率仅为8MB/s，传输速率低；⑨现代计算机中ISA插槽逐渐减少；③1SA总线系统资源占用率较高，占用硬件中断资源等。
而PCI总线由于速度高、可靠性强、成本低及兼容性好等性能，成为目前应用最广泛、最流行的一种高速同步总线，具有32/64bit总线宽度，总线时钟频率为33/66MHz，最大传输速率可达132MByte/s(32Bit)，远大于ISA总线的传输速率。
采用基于PCI标准的接13设计已成为各类项目开发中的优先选择。
但是，一方面在ISA总线时代，生产的大量摹于ISA总线的接口电路，即使到了现在仍发挥着重要作用，尤其在工业控制领域的应用仍十分普遍。
另一方面，PCI总线协议比较复杂，它不但有着严格的H步时序要求，而且为了实现即插即用和自动配置，PCI接口还要求有许多的配置寄存器，因此它的接口电路实现起来比较闲难。
对于一般的设计者来说，为了缩短开发周期，没有必要自己去设计所有的接口逻辑。
只需利用通用PCI接口芯片就能降低开发难度，且可以较低代价实现ISA总线升级到PCI总线。
在现有PCI总线接口芯片中，以PLX公司的PCI9052应用最为广泛，利用它的ISA模式可以便捷的实现ISA总线升级到PCI总线。
但是由于ISA模式只是PCI9052所工作的四个模式之～，用其实现ISA总线升级显然是大材小用。
另外基于ISA总线的接口电路，多数只完成简单的输入输出操作，使用PCI9052芯片．费用较高，且资源利用率极低。
pcie接口定义及知识解析
pcie接口定义及知识解析PCIe总线概述随着现代处理器技术的发展，在互连领域中，使用高速差分总线替代并行总线是大势所趋。
与单端并行信号相比，高速差分信号可以使用更高的时钟频率，从而使用更少的信号线，完成之前需要许多单端并行数据信号才能达到的总线带宽。
PCI Express是新一代的总线接口。
早在2001年的春季，英特尔公司就提出了要用新一代的技术取代PCI总线和多种芯片的内部连接，并称之为第三代I/O总线技术。
随后在2001年底，包括Intel、AMD、DELL、IBM在内的20多家业界主导公司开始起草新技术的规范，并在2002年完成，对其正式命名为PCI Express。
它采用了目前业内流行的点对点串行连接，比起PCI以及更早期的计算机总线的共享并行架构，每个设备都有自己的专用连接，不需要向整个总线请求带宽，而且可以把数据传输率提高到一个很高的频率，达到PCI所不能提供的高带宽。
PCI总线使用并行总线结构，在同一条总线上的所有外部设备共享总线带宽，而PCIe总线使用了高速差分总线，并采用端到端的连接方式，因此在每一条PCIe链路中只能连接两个设备。
这使得PCIe与PCI总线采用的拓扑结构有所不同。
PCIe总线除了在连接方式上与PCI总线不同之外，还使用了一些在网络通信中使用的技术，如支持多种数据路由方式，基于多通路的数据传递方式，和基于报文的数据传送方式，并充分考虑了在数据传送中出现服务质量QoS （Quality of Service）问题。
PCIe总线的基础知识与PCI总线不同，PCIe总线使用端到端的连接方式，在一条PCIe链路的两端只能各连接一个设备，这两个设备互为是数据发送端和数据接收端。
PCIe总线除了总线链路外，还具有多个层次，发送端发送数据时将通过这些层次，而接收端接收数据时也使用这些层次。
PCIe总线使用的层次结构与网络协议栈较为类似。
1.1 端到端的数据传递PCIe链路使用端到端的数据传送方式，发送端和接收端中都含有TX（发送逻辑）和RX（接收逻辑），其结构如图41所示。
pcie显卡接口
pcie显卡接口PCIe（Peripheral Component Interconnect Express）是一种计算机总线标准，用于连接外部设备和计算机的主板。
PCIe显卡接口就是一种用于连接显卡和主板之间的接口标准。
PCIe显卡接口是目前主流的显卡接口标准，取代了以前的AGP（Accelerated Graphics Port）和PCI（Peripheral Component Interconnect）接口。
与AGP和PCI接口相比，PCIe接口具有更高的带宽和更快的数据传输速度，能够更好地满足现代显卡的需求。
PCIe显卡接口采用串行数据传输技术，通过使用多条通道同时传输数据，实现了更高的带宽和速度。
其中，PCIe 1.0标准提供了每条通道数据传输速率2.5Gbit/s，PCIe 2.0标准提供了每条通道数据传输速率5Gbit/s，PCIe 3.0标准提供了每条通道数据传输速率8Gbit/s，PCIe 4.0标准提供了每条通道数据传输速率16Gbit/s，PCIe 5.0标准提供了每条通道数据传输速率32Gbit/s，并且可以通过使用更多的通道来进一步提高带宽和速度。
PCIe显卡接口还具有可插拔性和可扩展性的优势。
显卡可以通过插槽连接到主板上，方便用户进行更换或升级。
同时，PCIe接口还支持多个显卡同时工作，可以实现多显卡并行计算，提高图形处理性能。
除了显卡外，PCIe接口还可以连接其他外部设备，如网卡、声卡和硬盘控制器等。
因此，PCIe接口不仅用于连接显卡，还可以用于连接其他扩展卡，实现更多的功能扩展。
总的来说，PCIe显卡接口是一种快速、高效且可扩展的接口标准，能够满足现代计算机对于图形处理的需求。
它提供了很大的带宽和速度优势，并且具有可插拔性和可扩展性，方便用户进行升级和扩展。
随着技术的不断发展，PCIe接口的带宽和速度还将进一步提高，为用户带来更好的使用体验。
COM载板设计之七：PCIe
COM载板设计之七：PCIe2.2 PCIe一般介绍PCIe提供了一种可裁减高速串行I/O点到点的总线连接。
PCIe的LAN是一个全双工的通道，由一对接收差分对和一对发送差分对构成。
PCIe的带宽可以通过增减LANE数来调整。
PCIe规范定义了x1，x4，x8，x16和x32的连接宽度。
每个LAN的原始数据传输速率是2.5Gbps @ 1.25GHz。
PCIe易于使用，但必须满足设计规则。
最重要的规则是PCIe LAN必须以差分对形式布线。
PCIe设计规则在PCB设计一节中有详细讨论。
显然PCIe的布线要比PCI容易的多，因为线少多了。
2.2.1 COM Express A-B连接器和C-D连接器的PCIe组COM Express类型2模块有两组PCIe LANE，一组PCIe由6个LANE构成，用于通用目的。
另一组由16个LANE组成，用于图形显示接口，我们称之为PEG接口。
某些PEG接口在不用作外部图形接口时可以作为通用PCIe接口使用，但是这样看COM模块的芯片集是否支持这种用法。
2.3 通用目的的PCIe通道2.3.1 通用目的的PCIe信号定义通用目的的PCIe接口由6个LANE组成，如表4：信号脚描述I/O 注释PCIE_RX0+ PCIE_RX0- B68B69PCIe通道0，接收输入差分对I PCIEPCIE_TX0+ PCIE_TX0- A68A69PCIe通道0，发送输出差分对O PCIEPCIE_RX1+ PCIE_RX1- B64B65PCIe通道1，接收输入差分对I PCIEPCIE_TX1+ PCIE_TX1- A64A65PCIe通道1，发送输出差分对O PCIEPCIE_RX2+ PCIE_RX2- B61 B62 PCIe 通道2，接收输入差分对 I PCIEPCIE_TX2+ PCIE_TX2- A61 A62 PCIe 通道2，发送输出差分对 O PCIEPCIE_RX3+ PCIE_RX3- B58 B59 PCIe 通道3，接收输入差分对 I PCIEPCIE_TX3+ PCIE_TX3- A58 A59 PCIe 通道3，发送输出差分对 O PCIEPCIE_RX4+ PCIE_RX4- B55 B56 PCIe 通道4，接收输入差分对 I PCIEPCIE_TX4+ PCIE_TX4- A55 A56 PCIe 通道4，发送输出差分对 O PCIEPCIE_RX5+ PCIE_RX5- B52 B53 PCIe 通道5，接收输入差分对 I PCIEPCIE_TX5+ PCIE_TX5-A52 A53PCIe 通道5，发送输出差分对 O PCIEPCIE_CLK_REF+ PCIE_CLK_REF- A88 A89 PCIe 参考时钟，所有的LAN 包括PEG O PCIE COM 模块仅这一个参考时钟EXCD0_CPPE# A49 PCIe 卡0能力请求，低有效 I CMOS EXCD0_PERST# A48PCIe 卡0复位，低有效O CMOSEXCD1_CPPE# B48 PCIe 卡1能力请求，低有效 I CMOS EXCD1_PERST# B47PCIe 卡1复位，低有效O CMOSCB_RESET# B50 模板对载板的复位输出。
PCIE接口介绍-修改
PCIe接口介绍PCIe接口简介PCIe（Peripheral Component Interconnect Express）总线的诞生与PC(Personal Computer)的蓬勃发展密切相关，是由PCISIG (PCI Special Interest Group，主要是intel)推出的一种局部并行总线标准，主要应用于电脑和服务器的主板上（目前几乎所有的主板都有PCIe 的插槽），功能是连接外部设备（如显卡、存储、网卡、声卡、数据采集卡等）。
PCI总线规范最早在上世纪九十年代提出，属于单端并行信号的总线，目前已淘汰，被PCIe总线（在2001年发布，采用点对点串行连接）替代。
目前PCIe的主流应用是3.0，4.0还没正式推出，但标准已经制定的差不多了。
PCI总线使用并行总线结构，在同一条总线上的所有外部设备共享总线带宽，而PCIe总线使用了高速差分总线，并采用端到端的连接方式，因此在每一条PCIe链路中只能连接两个设备。
这使得PCIe与PCI总线采用的拓扑结构有所不同。
PCIe总线除了在连接方式上与PCI总线不同之外，还使用了一些在网络通信中使用的技术，如支持多种数据路由方式，基于多通路的数据传递方式，和基于报文的数据传送方式，并充分考虑了在数据传送中出现服务质量QoS (Quality of Service)问题。
每一个Lane上使用的总线频率与PCIe总线使用的版本相关。
不相同。
PCIe总线V1.x和V2.0规范在物理层中使用8/10b编码，即在PCIe链路上的10 bit中含有8 bit的有效数据；而V3.0规范使用128/130b编码方式，即在PCIe链路上的130 bit中含有128 bit的有效数据。
实际使用中，PCIe无法一直维持在峰值传输状态，因为编码方式、链路管理消耗、存储时间延迟等原因，一般只有50%～60%的效率。
PCIe接口原理连接方式PCIe链路使用“端到端的数据传送方式”，发送端和接收端中都含有TX(发送逻辑)和RX(接收逻辑)，其结构如图一。
PCI-Express总线介绍 接口设计和实现
PCI-Express总线介绍接口设计和实现PCI Express总线是新一代的I／O局部总线标准，是取代PCI总线的革命性总线架构。
PCI总线曾经是PC体系结构发展史上的一个里程碑，但是随着技术的不断发展，新涌现出的一些外部设备对传输速度和带宽有更高的要求，PCI设计之初并没有考虑这些因素，因此并不能完全满足这些外部设备的需求。
PCI Express总线正是在这种背景下应运而生的。
一个PCI Express连接可以被配置成x1、x2、x4、x8、x12、x16和x32的数据带宽。
Xilinx 公司的Virtex5系列FPGA芯片内嵌PCI-Express-Endpoint BLOCk硬核，为实现单片可配置PCI-Express总线解决方案提供了可能。
本文在研究PCI-Express接口协议和PCI-Express Endpoint Block硬核的基础上，使用Virtex5LXT系列的XC5VLX50T FPGA芯片设计PCI- Express接口硬件电路，现YPCI-Express x4总线数据的传输。
1 PCI-Express总线概述PCI-Express是一种高性能、通用的I／O互连技术，可以广泛应用于计算和通讯的平台。
与传统的PCI／PCI-X总线相比，PCI Express用高速串行接口替代了PCI-X的并行接口；用点到点的基于Switch的交换式通讯替代了PCI-X的基于总线的通讯；用基于包的传输协议（PACketbasedprotocol）替代TPCI-X的基于总线的传输协议。
此外，它还引入了一些新的特性：更强的电源管理、服务质量控制（QoS），支持热拔插，以及完善的错误处理和恢复。
1．1 PCI-Express设备／拓扑结构PCI-Express的典型拓扑结构如图1所示。
PCI-Express协议中共定义了三种设备：RootComplex、Endpoint和Switeh。
Root Complex在系统中的位置类似于PCI-X中的主桥，它是I／O层次的根，它将CPU和MM连接至I／O部件。
