TR-3000反井钻机简介
浅析反井钻在超深竖井开挖中施工技术应用
浅析反井钻在超深竖井开挖中施工技术应用发布时间：2021-06-04T16:20:39.797Z 来源：《科学与技术》2021年2月第5期作者：段要龙龙学兵[导读] 随着深竖井开挖在水利水电工程地下工程中应用十分广段要龙龙学兵中国水利水电第四工程局有限公司，青海西宁 810007摘要：随着深竖井开挖在水利水电工程地下工程中应用十分广泛，同时企业对职业健康安全管理体系的严格要求，反井钻机在竖井开挖中显示出更多优越性及经济性。
文章结合反井钻机在山东沂蒙抽水蓄能电站高压管道380m深竖井开挖中的运用做了详细阐述，并对反井钻机导孔施工过程中遇到的问题，提出了具体解决措施。
关键词：沂蒙电站；380m深竖井；反井钻；技术应用 1 工程概况沂蒙抽水蓄能电站位于山东省临沂市费县境内，距费县公路里程24km。
工程总装机容量为1200MW，地下厂房内安装4台单机容量为300MW的混流可逆式水轮发电机组，为大（1）型一等工程。
电站由上水库、输水系统、地下厂房、地面开关站及下水库等建筑物组成。
2 工程主要技术重难点沂蒙抽水蓄能电站380m竖井段岩性为微风化片麻状闪长岩、花岗闪长岩，岩石硬度大。
有三条断层通过1号竖井，五条断层通过2号竖井。
主要发育三组裂隙，地下水埋深为51m。
围岩岩体多为块、次块状结构，以Ⅱ～Ⅲ类围岩为主，断层及裂隙密集带地段为Ⅳ类围岩。
两条竖井受断层切割，岩体破碎，围岩稳定性差，属Ⅳ类围岩。
发育的三组裂隙均为陡倾角裂隙，特别不利于反井钻机导孔施工中偏斜控制。
根据设计地质情况，结合现场踏勘情况及公司类似工程是施工经验，项目部从引用先进科学技术、经济合理适用等各方面考虑选用TR-3000反井钻机对380m深竖井进行施工。
3 施工方法3.1 施工准备钻机就位基础非常关键，基础的质量直接影响到反井钻机的安装及调试偏差，钻机基础及水池按以下要求施工：（1）开挖基础至基岩面，清理松渣，清洗基岩。
（2）混凝土必须在坚固的岩石上浇筑，振捣密实，浇筑的混凝土厚度不得小于0.7米；（3）基础抹面时用水平仪找平，基础表面平整度为±3mm；（4）固定主机的锚杆采用Ф32螺纹钢筋，长2米（露出端套100mm螺纹）；（5）循环沉淀池开挖长度5米，宽度3米，深1.5米，中间砌隔离墙，远端设溢流口。
反井钻机
反井钻机发表于：2009-08-07 20:17:32 点击: 807低矮型系列反井钻机用途：适用于井下煤仓、暗立（斜）井，管路孔、电缆孔、溜煤孔、通风孔等施工作业特点：工作高度低、整体搬运、刚性好、承载能力大、稳定性好、装卸钻杆机械化。
型号：ZF YD1200 ZFYD1500 ZFYD2500 主要技术指标：钻机型号ZFYD-1200ZFYD-1500ZFYD-2500导孔直径(mm)200250250扩孔直径(mm)120015002500钻孔深度(mm)200100100钻杆直径(mm) 150200200导孔钻速(r/min) 0 ～350 ～350 ～35扩孔钻速(r/min) 0 ～170 ～170 ～12主轴扭矩(kN·m)10.7 ～21.522 ～4468.5 ～98许用最大推力(kN) 170222.5222.5拉力(kN)44011541470钻孔倾角(o)60o ～90o60o ～90o60o ～90o主机重量( 包括搬运车) （t ）3.656.59.41主机搬运尺寸（长宽高）（mm ）2160×940×15432309×1142×17042473×1420×2089主机工作尺寸（长宽高）（mm ）1915×1020×25002265×1245×27642690×1590×2900钻杆有效长度（mm ）100010001000钻孔偏斜率（% ）≤ 1≤ 1≤ 1电机功率（Kw ）62.5121166.5驱动方式全液压驱动全液压驱动全液压驱动随机钻杆长度（m ）505050低矮型系列反井钻机简介一、国产反井钻机类型及其特点反井钻机是一种机械化程度高、安全高效的反井施工设备。
尤其是用它钻凿煤矿的反井、井下煤仓、溜煤眼、延伸井筒及各种暗立井时可大大提高建设速度。
ZFY系列反井钻机主要技术参数

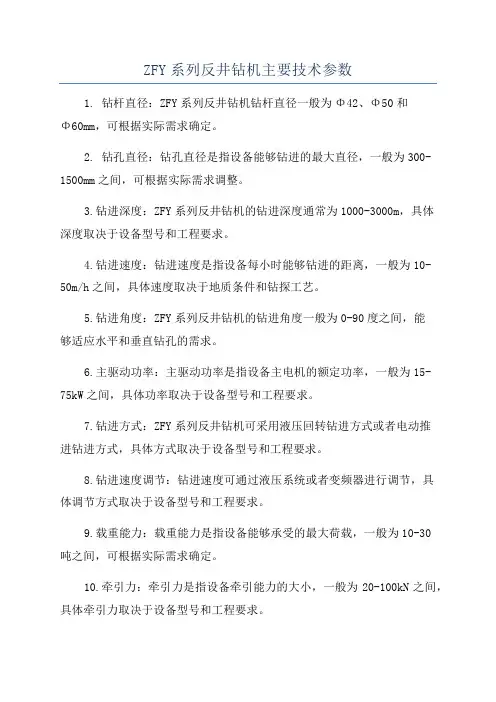

ZFY系列反井钻机主要技术参数1. 钻杆直径：ZFY系列反井钻机钻杆直径一般为Φ42、Φ50和Φ60mm，可根据实际需求确定。
2. 钻孔直径：钻孔直径是指设备能够钻进的最大直径，一般为300-1500mm之间，可根据实际需求调整。
3.钻进深度：ZFY系列反井钻机的钻进深度通常为1000-3000m，具体深度取决于设备型号和工程要求。
4.钻进速度：钻进速度是指设备每小时能够钻进的距离，一般为10-50m/h之间，具体速度取决于地质条件和钻探工艺。
5.钻进角度：ZFY系列反井钻机的钻进角度一般为0-90度之间，能够适应水平和垂直钻孔的需求。
6.主驱动功率：主驱动功率是指设备主电机的额定功率，一般为15-75kW之间，具体功率取决于设备型号和工程要求。
7.钻进方式：ZFY系列反井钻机可采用液压回转钻进方式或者电动推进钻进方式，具体方式取决于设备型号和工程要求。
8.钻进速度调节：钻进速度可通过液压系统或者变频器进行调节，具体调节方式取决于设备型号和工程要求。
9.载重能力：载重能力是指设备能够承受的最大荷载，一般为10-30吨之间，可根据实际需求确定。
10.牵引力：牵引力是指设备牵引能力的大小，一般为20-100kN之间，具体牵引力取决于设备型号和工程要求。
11. 回转速度：回转速度是指设备旋转的速度，一般为10-100r/min 之间，具体速度取决于设备型号和工程要求。
12.工作压力：工作压力是指设备所需的液压系统工作压力，一般为20-35MPa之间，具体工作压力取决于设备型号和工程要求。
13.重量：设备的重量一般为5-20吨之间，具体重量取决于设备型号和工程要求。
14.外形尺寸：设备的外形尺寸取决于具体的型号和配置，可根据实际需求进行设计。
以上是ZFY系列反井钻机的主要技术参数，这些参数将根据具体的工程要求和设备型号进行调整。
需要根据具体的应用场景和工程需求选择合适的设备型号和配置。
TR-3000反井钻机简介
关于荒沟电站长斜井采用反井钻机施工导井的说明一、设备简介TR-3000反井钻机是整套澳大利亚原厂进口反井钻机，是目前国内第一台自行式大直径反井钻机，也是最先进的反井钻机之一，性能稳定可靠，结构设计合理，使用方便等诸多优点。
钻机具体技术参数如下：TR-3000反井钻机技术参数二、工程案例1、广东惠州抽水蓄能电站惠州抽水蓄能电站工程位于广东省惠州市博罗县城外20多公里处，工程主要是由上、下水库、两条引水隧洞和两个地下电站等建筑物组成。
发电量为240万千瓦。
其中两条引水隧洞是各由三段平洞和三条斜井组成，单条隧洞长约为3千米，隧洞直径为9.7米，除上斜井较短外，中斜为310米、下斜为270米都较深。
隧洞地质条件较复杂，岩石节理、裂隙较发育，主要为片麻花岗岩，抗压强度约1800-2000Kpa，磨蚀性较强，二氧化硅含量较多，钻井施工难度大。
(1)第一口斜井导孔施工过程：A厂房中斜井施工:斜井轴线长310米,洞轴线角度上倾角50度,开挖洞径9.7米。
小导孔直径Φ229毫米，反导井施工直径Φ1.42米，导孔贯通允许偏差≤1% ，最终钻到313米，往下偏移了2.8米,左偏1.4米。
(2)第二口斜井导孔施工过程：A厂房下斜井施工:斜井轴线长270米,洞轴线角度上倾角50度,开挖洞径9.7米。
小导孔直径Φ229毫米，反导井施工直径Φ1.42米，导孔贯通允许偏差≤1% ，导孔在269.3米时贯通，经测量检查与斜井轴线下偏0.78米,左偏2.2米，满足扩孔要求。
在该电站共计完成了4条长斜井的施工，偏差均满足设计要求，工程优良率100%,工期提前近一半。
2、广东清远抽水蓄能电站设计井深316m，反井施工下偏1.35m，左偏1.89m；还完成了其他多条竖井的施工，偏差均满足要求。
3、广东深圳抽水蓄能电站斜井设计井深348m，实际反井施工左偏45cm，下偏2.30m，满足设计要求。
三、工程报价四、如果采用反井钻机施工，我方将使用TR-3000型反井钻机承担施工任务。
雪龙钻孔机说明书
雪龙钻孔机说明书1概述TSJ3000/445钻机采用机械传动、转盘式。
本机重心低，传动平稳，选材合理，坚固耐用。
主要特点为:密封性能良好，机械拧卸钻具，配备水刹车辅助抱闸装置,可降低卷筒、闸带的损耗。
本机适用于1500-2600m 深的地下水、中浅层石油开采及地热开发、盐井钻进、煤层气开发等工程。
2基本参数3传动系统钻机升降机和转盘的动力为两台Y280M-4 电动机或一一12V135-SM型柴油机。
通过磨擦离合器，将动力传入变速箱后，经齿式联轴节传入转盘，经对键轴传入升降机。
采用摩擦离合器可使钻机平稳的启动、钻进和停止，并能防止钻机.过载，这对变速箱的变速及分动都是很必要的。
变速箱除变速外，兼起分动箱的作用。
变速箱中正、反两个伞齿轮分别与被动伞齿轮啮合，经输出轴传至转盘大齿轮，可使转盘分别得到正、反四个转速( r/min):一速: n1 = 901x(28/52)*(27/53)>(40/30)*(26/36)*(17/30) x(26/82)= 43二速: n2 = 901x(28/52)*(26/36)x(17/30)x(26/82)=63三速: n3= 901 x(28/52)*(42/38)*(40/30)*(26/36)x(17/30) x(26/82)= 93四速: n4= 901 x(40/30)*(26/36)x(17/30)*(26/82)=156升降机转速( r/min)三种:慢速: n1 = 901 x(28/52)*(27/53)>(40/46)*(46/74)x(34/102) =44.5中速: n2 = 901 x(28/52)>(42/38)>(40/46)<(46/ 74)>(34/102) =96.6快速: n3 = 901 x(40/46)*(46/74)>(34/102)= 1624结构简介:本机由10个部分组成:转盘、底座、动力机组、变速箱、联轴节、离合器、升降机、抱闸、水刹车装置、水路系统。
反井钻机主要性能及参数
反井钻机主要性能及参数发布时间：2010-3-31 浏览次数：173.1反井钻机型号及生产商采用的反井钻机为常州立鼎煤矿机械厂生产的LM-300型。
3.2 设备组成LM-300型反井钻机如上图1所示,主要由钻机车、泵车和操作车组成，另外还有钻具（包括钻杆、钻头）以及辅助工具。
（1）钻机车钻机车是钻机的主机，钻架与钻机平车通过销轴铰接在一起。
钻机竖立时，主液压缸反向推进，便将钻架竖立起来，用下支撑调平钻架并锁紧，再将上支撑顶牢，拆下起架拉杆，安装好转盘吊、机械手、前后拉杆，便可进行钻进。
（2）泵车泵车由油箱、主液压泵、付液压泵、驱动电机、冷却器、吸回油过滤器、平车等组成。
油泵系统将电能转换为液压能，不断地提供给操存台及各执行机构，完成钻进工作。
（3）操作车操作车由操作台，座椅和平车组成，操作台为一框架结构，里面安装了多种控制阀，压力表，除转盘吊在钻机车上操作外，其它所有机构的动作均在此操作台上控制。
（4）钻具钻具包括φ250mm导孔钻头、φ1.4m扩孔钻头、φ2.0m扩孔钻头（因为φ2.0m扩孔钻头比φ1.4m钻头一边只大30cm，且钻头较重、钻进速度较慢，所以一般不采用。
）、钻杆（开孔钻杆、稳定钻杆和普通钻杆）等。
在斜井施工中，为减少阻力，使用φ1.4m扩孔钻头更为有效。
3.3 施工技术参数（1）我局竖井、斜井施工设备选取的反井钻机机型为LM-300型。
详细参数见表3-1、表3-2。
LM-300型反井钻机主要部件尺寸及重量表3-1LM系列反井钻机主要技术参数表3-2（2）、导孔钻进参数钻进参数选择主要依据地层条件，钻进部位等多方面因素确定。
一般按表3-3所示参数施工，但在施工时根据不同情况予以调整。
导孔钻进参数选择表3-33.4 辅助设备及相关设施3.4.1 反井钻机施工作业辅助设备主要辅助设备有：φ250mm导孔施工时配置TBW850/50泥浆泵(850L/min)一台、用于输送循环冷却水的潜水泵2台，另外可根据现场供水情况自备一台16m3水车进行施工供水。
反井钻机在超长斜井溜井施工中的应用
反井钻机在超长斜井溜井施工中的应用杜利平【摘要】在总结国内反井钻机施工深度小于300 m、直径在2.0 m以下的大倾角斜孔施工经验的基础上,引进了澳大利亚特瑞特克公司生产的TR-3000型反井钻机,配备CX-6C型无线光纤陀螺测斜仪,用于某水电站3号斜井溜井反井钻井施工,安全快速地完成了施工任务.【期刊名称】《建井技术》【年(卷),期】2018(039)003【总页数】4页(P49-51,45)【关键词】反井钻机;超长斜井;导孔钻进;扩孔钻进【作者】杜利平【作者单位】金诚信矿业管理股份有限公司 ,北京 100070【正文语种】中文【中图分类】TD265.11 工程概况某水电站位于黑龙江省牡丹江市海林市三道河乡境内，以发电为主，总装机容量1 200 MW，单机容量300 MW，按一洞二机、共两洞四机方案设计，厂内装有4台可逆式水泵水轮发电机组。
该水电站3号斜井设计净直径8.0 m，斜长360 m，倾角50°。
井筒所穿地层无较大断层和褶曲，无承压水。
井口标高以下80～90 m有裂隙水，涌水量1～5 m3/h。
基岩主要为粗粒花岗岩，局部含石英岩，岩石普氏系数f=12～15。
井筒利用反井钻机施工。
即先用反井钻机在井筒中心，从井口向井底钻φ311 mm导孔；钻通后，在井底拆掉导孔钻头，安装φ2.4 m扩孔钻头，进行反向扩孔，形成反井钻孔。
之后采用人工钻爆法，自上而下刷大到荒断面尺寸(φ8.8 m)，利用滑模浇筑混凝土井壁。
人工刷大支护时，利用反井钻孔排渣、排水和通风。
2 反井施工设备选型斜井是矿山、水利工程中的主要井巷工程。
斜井施工与平巷施工相比，具有凿岩、出渣、通风、排水等施工条件差、施工精度要求高等特点；尤其是超长斜井施工，特点更加明显，施工也更加困难[1-2]。
近年来，国产反井钻机已普遍应用于水电站地下工程中的竖井、斜井导井(倾角60～90°，井深200 m左右)工程施工，其施工技术已趋于成熟。
反井钻机
内容摘要
通过反井钻机，我们看到了人类的力量，看到了科技的力量，看到了对未知的渴望和对挑战的热 爱。每一次旋转，每一次挤压，都是人类对自然的尊重和对挑战的勇气的体现。反井钻机，大家 是工人的骄傲，大家是工程师的自豪，大家是建筑师的荣耀。大家是我们的朋友，大家是我们的 伙伴，大家是我们的助手。大家是探索的利器，大家是挑战的象征。大家是我们的故事，大家是 我们的诗篇，大家是我们的歌曲。大家是我们的世界，大家是我们的生命，大家是我们的未来。
谢谢观看
钻机应用范围
钻机应用范围
反井钻机施工主要用于地下井筒建设中。反井钻机应用范围见下表：
施工工艺
施工工艺
反井钻机施工主要分四阶段： （1）准备阶段。具备相应水、电条件后。将反井钻机安装在预先浇筑好的混凝土基础上，连接 好各部分液压系统管路和电气线路，进行运转调试。 （2）导孔阶段。驱动钻机，自上而下钻进导向孔。主轴的扭矩和推进缸的轴向进给通过钻杆传 递给导孔钻头，形成逐渐加深的导向孔。导向孔直径一般为216～270mm。自钻杆中心而压入的 泥浆液，携带破碎的岩渣通过钻杆与导向孔间的环形空间从井口排出。导孔和下部隧洞贯通后， 本阶段结束。 （3）扩孔阶段。在下部隧洞拆掉导孔钻头，连接好扩孔钻头，开始自下而上的扩孔钻进工序。 扩大后的井筒直径一般为1～2m。扩孔钻进时破碎下来的岩屑靠自重落到下水平，由装载机或其 它装载设备运出。
反井钻机
科学名词
内容摘要
反井钻机是通过钻机的电机驱动液压马达，液压马达驱动水龙头，将扭矩传递给钻具系统，带动 钻杆及钻头旋转。导孔钻头或扩孔钻头上的滚刀在钻压的作用下，沿井底岩石工作面做纯滚动或 微量滑移，同时主机油缸产生的轴向拉、压力通过动力头、钻杆作用在导孔钻头或扩孔钻头上， 使导孔钻头的滚刀在钻压作用下产生冲击荷载，使滚刀齿对岩石产生冲击、挤压和剪切作用，破 碎岩石。
at3000天井钻机技术说明书
at3000天井钻机技术说明书AT3000天井钻机技术说明书一、概述AT3000天井钻机是一种用于地下矿井或油气井的钻探设备，具有高效、安全、可靠的特点。
本文将详细介绍AT3000天井钻机的技术参数、结构和工作原理。
二、技术参数1. 钻机类型：AT30002. 钻井深度：最大5000米3. 钻杆直径：6 5/8 英寸4. 钻机功率：3000 马力5. 钻机重量：约100吨6. 钻机尺寸：长18米，宽6米，高7米三、结构AT3000天井钻机主要由以下部分组成：1. 钻塔：支撑钻杆和提升设备的主要结构，具有高强度和稳定性。
2. 钻杆：连接钻头和钻塔的部件，通常采用高强度合金钢制造。
3. 钻头：用于钻取地下岩层的工具，通常由硬质合金制成。
4. 钻井液系统：用于冷却钻头、清理井孔和稳定岩层压力的系统。
5. 驱动系统：包括发动机、变速器和液压系统，提供钻机的动力和控制。
四、工作原理AT3000天井钻机的工作原理如下：1. 钻杆通过钻塔的升降装置进行升降，带动钻头在地下岩层中旋转和钻进。
2. 钻井液由泵送系统通过钻杆注入井孔，冷却钻头、清理岩层碎屑并稳定井壁。
3. 钻机的驱动系统提供动力，并通过控制系统对钻机进行操作和监控。
五、操作流程AT3000天井钻机的操作流程如下：1. 准备工作：检查钻机和相关设备的状态，确保安全可靠。
2. 组装钻杆：将钻杆连接成一根长钻杆，并通过升降装置安装在钻塔上。
3. 安装钻头：将钻头安装在钻杆的下端，并固定好。
4. 注入钻井液：启动泵送系统，将钻井液注入井孔。
5. 启动钻机：启动驱动系统，控制钻机的升降和旋转。
6. 监控和调整：通过控制系统监控钻机的运行状态，并根据需要进行调整。
7. 钻井结束：当达到预定的钻井深度或需要停止钻进时，停止钻机并进行后续处理。
六、安全注意事项在使用AT3000天井钻机时，需要注意以下安全事项：1. 操作人员应熟悉钻机的使用说明书，严格按照操作规程进行操作。
反井钻机结构、特点及工作原理
反井钻机结构、特点及工作原理一、钻机的结构和性能特点如图1，RBM—200型反井钻机主要由钻机车1、泵车2、操作车3和钻具4(包括钻杆，钻头)以及辅助工具等组成。
12341. 钻机车2. 操作车3. 泵车4. 钻具图1 RBM—200型反井钻机1．钻机车钻机车（如图2）是钻机的主机，它由钻架9、动力水龙头7、主液压缸5、上（下）支撑6（10）、辅助卸扣装置16和输送钻杆的机械手13等组成。
56789101615141311125. 主推力缸6. 上支撑7. 动力水龙头8. 滑轨9. 钻架 10. 下支撑11. 钻机平车 12. 转盘吊 13. 机械手 14. 后拉杆 15. 前拉杆 16. 辅助卸扣装置图2 钻机车结构图(1)钻架采用两个槽形架作立柱，上下用盖板通过高强螺栓连成框形机架。
架内两侧有导向轨供动力水龙头滑动用，底盘可固定钻杆，还可同扶正套相配。
(2)动力水龙头它是钻机的核心部件，包括液压马达、齿轮箱和轨衬。
动力水龙头机头部位既承受拉力又传递扭矩。
(3)主液压油缸采用双作用主液压油缸。
工作时缸筒运动。
活塞杆不动 为避免高压油管经常运动造成磨损，进油口不设在缸筒上，而由活塞杆中心供油。
(4)上、下支撑上支撑由两个液压油缸和加长杆组成，用以顶住巷道顶板。
下支撑根据地面、并在不同使用条件设计了不同结构，前者用固定式下支承板结构，可与基础直接用地脚螺拴连接，并在使用时采用液压油缸支承螺杆承压。
上下支撑分别安装在钻架两侧，上下支撑实际上是两个100mm 的液压千斤顶，它们都是用螺栓和销轴与钻架相接，他们的作用是调平找正钻架、防止钻架松动和克服来自钻头的反扭矩和反作用。
(5)辅助卸扣装置（卡盘）钻机拆卸钻杆靠动力水龙头的反扭矩，为满足拆卸钻杆的需要，本机设计一个辅助卸扣装置。
它是一个油缸，导向滑道和棘爪组成。
该装置的扭矩大于液压马达的扭矩，将钻杆抱死，使用时液压马达和卸扣装置共同起作用。
(6)转盘吊及机械手转盘吊是由液压油缸控制起升和下放的小型起重设备，可在360度范围内吊运钻杆。
抽水蓄能电站斜井和平洞施工关键技术
抽 水 蓄 能 电站斜 井 和 平洞施工关键技术
潘福营 ，马萧萧
（１．国 网新 源控 股有 限公 司，北 京市 １００７６１；２．国网新源控股 有 限公 司技术 中心 ，北 京市 １００１６１）
摘 要 ：抽水蓄能电站工程建设中的竖井、斜井、交通洞、通风洞等大规模的地下洞室工程施工项 目，施工难度大、 安 全风险 高。ＴＲ３０００反井钻机、定向钻机、锚杆钻 机、智能管控 系统等技术在抽 水蓄能斜井和平洞施工 中的应 用， 可 降低安 全风险 ，提 高施工 效率。
机 挖 掘 成 反 导 井 后 ，由 于导 井 断 面 较 小 ，需 要 再 扩 挖 一
工 作 电压
Ｖ
３８０
次 导 井 ， 以利 于 大 断 面 竖 井 、斜 井 的扩 挖 。爬 罐 法 和
反 导 井 施 工 方 法 都 需 要投 入 较 多 的 人 员 在 井 内作 业 ，施
ＴＲ３０００反 井 钻 机 配 套 ＣＸ一６Ｃ 无 线 光 纤 陀 螺 测 线
工 速 度 较 慢 ，安 全 风 险程 度 较 高 。
仪进行导；ｆＬＮ斜 ，该测线仪测量精度高 、稳定性好 、抗
１ ９
嘉蒜 ；翟 第。。
水、；１０抽 水 蔷杈
Ｈｙｄｒｏｐｏｗｅｒ ａｎｄ Ｐｕｍｐｅｄ Ｓｔｏｒａｇｅ
Ｖｏ１ ４ Ｎｏ ２（Ｓｅｒ．１８ Ａ ｐｒｉｌ，２０．２０１８
效 的 控 制 了 导 孔 偏 差 。
定 定 向纠偏 设 计 ，根 据制 定 的纠 偏设 计利 用 ￣１７２ｍｍ
ＴＲ３０００反井钻机在施工过程 中还可 用孔内摄像对 弯螺杆 ，以及 随钻测斜 仪进行 纠偏 。
反井钻机使用说明书
ZFY0.9/ 90 型(LM- 90)ZFY1.2/120型(LM-120)ZFY1.4/200型(LM-200)煤矿用反井钻机ZFY1.8/250型(LM-250)ZFY1.4/300型(LM-300)使用说明书常州立鼎煤矿机械有限公司2004.12目录1. 概述1.1产品特点2主要用途及适用范围1.2.1主要用途1.2.2适用范围1.2.2.1运用的地质条件范围广：1.2.2.2适用于多种孔径，深度和斜度：1.3品种规格1.4型号组成及代表意义1.5使用环境条件1.6工作条件1.6.1 工作点要求1.6.2钻机透点场地条件1.7对环境及能源的影响1.8安全2. 结构特征与工作原理2.1总体结构及工作原理、工作特征2.1.1总体结构2.1.2 工作原理2.1.3工作特征2.2主要部件的结构、作用及其工作原理2.2.1主机部分2.2.2钻具部分2.3各单元结构之间的机电联系，系统工作原理，故障报警系统。
2.4辅助装置的功能结构及其工作原理，工作特征2.4.1上支撑和下支撑2.4.2转盘吊2.4.3机械手2.4.4钻机平车2.4.5辅助卸扣装置3. 技术特性3.1主要性能3.2主要参数4. 尺寸、重量5. 安装、调整、试运转及执行的技术标准5.1设备基础、安装条件及安装的技术要求5.1.1设备基础5.1.2安装条件及安装技术要求5.2安装、调整程序，方法及注意事项5.2.1钻机运输5.2.2安装、调整程序5.3安装、调整后的验收试验项目及执行的技术标准5.4试运行6. 使用、操作6.1使用前的准备和检查6.2使用中的安全说明6.3钻机运行工作的操作程序、方法及注意事项6.3.1动力水龙头出轴转速调整6.3.2接钻杆6.3.3导孔钻进6.3.4扩孔钻进6.3.5卸钻杆6.4运行中的监测和记录6.5停机的操作程序、方法及注意事项6.5.1导孔钻进作业情况6.5.2扩孔钻进作业情况7. 故障分析与排除8.安全保护装置及事故处理8.1 安全保护装置及注意事项8.2 出现故障时的处理程序和方法9. 安全警示10. 保养、维修10.1日常的维修、保养10.1.1日常的维修（一）、每班检查（二）、每运转500小时检查（三）、每运转1000小时检查10.1.2钻机的保养11.运输、贮存11.1运输11.2贮存12.开箱及检查12.1每台合格的反井钻机应在明显部位装有产品标牌。
ZFY系列反井钻机主要技术参数
ZFY系列反井钻机主要技术参数ZFY系列反井钻机主要技术参数曾平南（中国水利水电第七工程局海外事业部，四川郫县 611730）摘要：LM－200型双色球反井钻机是钻凿暗井（通风孔，延深井筒和溜煤眼等）的高效双色球开奖设备，能施工直径1.2，1.4，2.0m的竖井股票行情及倾角不小于60o 的斜井。
钻机采用全液压驱动，先自上而下形成φ216mm正导孔，然后在井底改换镶齿双色球滚刀钻头，再由下而上通过滚刀旋转对岩石切削完成竖井或斜井的反扩孔。
关键词：LM－200型反井钻机；竖井导洞开挖；地质补勘孔；汗华工程1 工程概况汗华水电站是巴基斯坦政府投资，水电开发署承建的一座引水式高水头发电站。
该电站位于印度河上游巴基斯坦西北边境省思瓦特区，坝区位于印度河右侧支流汗华河上，厂房位于印度河右岸，两者之间通过长约5Km的引水系统连接。
库区总库容105万m3，总装机容量为72MW。
电站主要建筑物包括：大坝、取水口结构、发电厂房、开关站、引水隧洞、上下调压室、调压竖井、压力竖井、压力隧洞等。
调压竖井深约56米，压力竖井深约180米，其布置见图1。
工程区位于Besham板块，其主要由前寒武纪Besham组片麻岩组成，Besham组由花岗岩、富含黑云母的正片麻岩，以及一系列的变质沉积的片麻岩、片岩、大理石和闪岩组成异质混合体。
工程区地层被一个断层不整合面分成两组，即分布在西侧的（Khan Khwar河谷）Karora组地层，和分布在东侧的（Indus河谷）Besham 组地层。
Karora组地层主要由花岗千枚岩、碎屑岩质云母片岩、碳酸盐、石英岩。
压力系统及调压系统均位于Besham地层组。
2 机械设备配置本工程主要采用的是防爆型LM－200型反井钻机，该钻机采用全液压驱动，主要由主机、操作车、泵车、钻具等组成。
其中钻具包括导孔钻头、φ1.4m钻头，钻杆（开孔钻杆、稳定钻杆和普通钻杆）等。
为满足施工需要，另需配置泥浆泵、潜水泵、混凝土搅拌机、吊车等设备。
长斜大直径定向反井钻井工艺与装备
获奖项目名称 钻井法凿井废弃泥浆的控制与处理技术及装置
煤炭工业科技进步奖
获奖项目名称 300米井筒的钻井工艺 龙固主井（双井筒）近600m钻井法凿井井壁结构及工艺研究 “一扩成井”快速钻井法凿井关键技术及装备研究 ZFY3.5/400电控型反井钻机技术及应用 5米大直径反井钻井技术及装备 机械破岩井筒钻井技术及其应用 长斜大直径定向反井钻井工艺与装备研究
获奖时间 1987 1988 1988 2006 2012
获奖时间 1993
获奖时间 1983 2005 2011 2010 2013 2016 2018
ห้องสมุดไป่ตู้
汇报提纲
一、公司简介 二、工程背景与技术难题 三、关键工艺与装备 四、技术先进性及成果水平 五、应用推广及经济社会效益
一、工程背景
大倾角斜井凿井，存在设备布置困难，矸石提升慢、掘进 效率低，作业环境差等技术难题。但其具有的占地面积小、溜 渣、通风效率高、辅助工程量少等优势，逐渐得到重视，成为 重要的井巷工程。煤矿斜井倾角小于25°，25°以上基本采用 导井+扩孔施工工艺。
一、关键工艺
提出并实现了长斜井大直径定向反井钻井工艺， 即定向钻机钻进超前孔并实现导孔轨迹控制，反井 钻机刷大超前导孔、大直径扩孔钻进一次形成高精 度斜井导井。该技术已经纳入国网新源控股有限公 司企业标准。
(1) 定向钻机钻进超前孔并实现导孔轨迹控制 采用专用定向钻机，安装固定于上水平地面，由上向
下钻进导孔。钻进过程中泥浆液循环洗井，无线随钻测斜 仪+螺杆钻具实时测斜与纠偏，保证钻孔精度。
超前定向导孔钻进
(2) 反井钻机刷大超前导孔 拆除定向钻机，安装固定专用反井钻机于上水平地面， 配套双螺纹钻杆和三牙轮钻头，由上向下快速刷大导孔并 下放钻杆。
反井钻机施工作业指导书
反井钻机施工作业指导书一、反井钻机特点简介LM—200型反井钻机，如图1所示，主要用于煤炭和水电系统竖井和斜井施工，主要技术参数指标为：钻孔直径1。
4m,钻孔偏斜率不大于1％.在中硬岩中，导孔钻进速度60m/天，扩孔速度30m/天，成井速度快,施工安全性好，应用较为广泛。
其工作原理为：电机带动液压马达,利用液压动力将扭矩传递给钻具系统，带动钻具旋转,并向上提升，采用镰齿盘形滚刀破岩，滚刀在钻压的作用下沿井底滚动，从而对岩石产生冲击，挤压和剪切作用，使其破碎.钻导孔时岩屑沿钻杆与孔壁间的环行空间由洗井液浮升到井座面，扩孔时岩屑靠自重落到井下通道。
钻凿Ф1.4m钻孔时只需先钻Ф216mm的导孔,直至导孔钻透下水平巷道,将导孔钻头在此卸下，接上Ф1。
4m的扩孔钻头,再由下向上扩孔。
LM系列反井钻机的主要技术参数见表1，表2为LM-200型反井钻机主要部件尺寸及重量。
图1 LM-200型反井钻机LM—200型反井钻机施工通风竖井，首图1 反井钻机工作原理示意图二、施工程序及方法先从竖井上水平面由上向下钻进Φ216mm导孔，贯通后，再在下水平面接扩孔钻头，由下向上扩孔，扩孔直径Φ1.4m。
施工步骤为：作业平台的施工→反井钻机基础及循环水池的施工→安放干净油筒配小潜水泵做主机冷却循环水→安装反井钻机，并进行调试→由上向下钻进Φ216mm导孔→导孔贯通后,拆掉导孔钻头，接上Φ1.4m扩孔钻头，由下向上进行扩孔施工→拆除钻机并做好防护。
（一）施工准备1、作业平台在竖井上水平面平整场地,在洞内由于受到场地限制，要求场地能满足钻机基础及泥浆循环池施工和反井钻机运行的需要；2、道路LM-200型反井钻机最大件重量为8t,需要有适当的道路进行钻机运输；3、装卸洞外采用12t以上的吊车来吊装反井钻机和辅助设备,洞内场地狭小，可采用能吊运8t以上的装载机进行吊装;4、钻机基础以钻孔中心为中心,开挖为长4m、宽3m、深度以挖除回填渣，到基岩面为准的基坑，清理干净基岩面后浇筑砼，浇筑深度以实际开挖深度为准,应不低于70cm，混凝土上平面要平，凸凹变化不能超过1。
