影像测量仪检测表面粗糙度的方法
粗糙度仪的使用方法有哪些 粗糙度仪是如何工作的
粗糙度仪的使用方法有哪些粗糙度仪是如何工作的粗糙度仪使用方法测量1、干涉法干涉法是利用光波干涉原理来测量表面粗糙度。
2、针描法针描法是利用触针直接在被测表面上轻轻划过，从而测出表面粗糙度的Ra值。
3、比较法比较法是车间常用的方法。
将被测表面对比粗糙度样板，用肉眼判定或借助于放大镜、比较显微镜比较；也可用手摸，指甲划动的感觉来判定被加工表面的粗糙度。
此法一般用于粗糙度参数较大的貌似评定。
4、光切法光切法是利用"光切原理"来测量表面粗糙度。
测量工件表面粗糙度时，将传感器放在工件被测表面上，由仪器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器通过内置的锋利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏整流器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP芯片将采集的数据进行数字滤波和参数计算，测量结果在液晶显示器上读出，也可在打印机上输出，还可以与PC机进行通讯。
针描法又称触针法。
当触针直接在工件被测表面上轻轻划过时，由于被测表面轮廓峰谷起伏，触针将在垂直于被测轮廓表面方向上产生上下移动；把这种移动通过电子装置把信号加以放大，然后通过指零表或其它输出装置将有关粗糙度的数据或图形输出来。
表面粗糙度仪接受针描法原理的表面粗糙度测量仪由传感器、驱动器、指零表、记录器和电感传感器是轮廓仪的紧要部件之一；在传感器测杆的一端装有金刚石触针，触针尖端曲率半径r很小，表面粗糙度仪测量时将触针搭在工件上，与被测表面垂直接触，利用驱动器以确定的速度拖动传感器。
由于被测表面轮廓峰谷起伏，触状在被测表面滑行时，将产生上下移动。
此运动经支点使磁芯同步地上下运动，从而使包围在磁芯外面的两个差动电感线圈的电感量发生变化。
传感器的线圈与测量线路是直接接入平衡电桥的，线圈电感量的变化使电桥失去平衡，于是就输出一个和触针上下的位移量成正比的信号，经电子装置将这一微弱电量的变化放大、相敏检波后，获得能表示触针位移量大小和方向的信号。
粗糙度的检测方法
粗糙度的检测方法
粗糙度的检测方法：
① 根据被测表面材质形状选择合适之检测仪器如表面粗糙度仪比较样块等；
② 清洗待测工件表面去除油污灰尘防止杂质影响测量精度；
③ 将工件固定在专用夹具上调整位置使其与测量探头平行并保持一定压力接触；
④ 设定仪器参数如测量长度取样长度滤波条件等并预热至稳定状态；
⑤ 启动测量程序使探头沿设定路径扫描记录表面高低变化信息；
⑥ 测量完毕后仪器自动计算Ra Rz Rp等粗糙度参数并显示结果；
⑦ 对于复杂曲面或难以接触之部位可采用光学非接触式测量方法如激光共聚焦显微镜；
⑧使用比较样块时需先用标准块校准并选择与待测表面相似粗糙度等级；
⑨ 在样块上选取代表区域与待测表面进行比对观察两者纹理差异估计粗糙度值；
⑩ 对于要求极高精度之场合还需采用原子力显微镜扫描隧道显微镜等高端设备；
⑪ 完成测量后及时记录数据并根据标准评价表面质量是否符
合要求；
⑫ 根据测量结果分析加工工艺合理性并为后续改进提供参考依据。
表面粗糙度仪使用方法
表面粗糙度仪使用方法
表面粗糙度仪是一种用于测量物体表面粗糙度的仪器。
它可以帮助我
们了解物体表面的平滑程度，以及表面上存在的微小凸起和凹陷。
下
面是使用表面粗糙度仪的详细方法：
1. 准备工作：首先需要将表面粗糙度仪放置在平稳的水平台上，并将
其连接到电源。
然后，打开电源开关并等待数秒钟，直到设备完全启动。
2. 校准：在进行任何测量之前，需要对设备进行校准。
这可以通过将
标准样品（通常由制造商提供）放置在设备上并按下校准按钮来完成。
3. 准备待测样品：将待测样品清洁干净，并确保其表面没有任何污垢
或杂质。
如果需要，可以使用清洁剂或酒精来清洁样品表面。
4. 测量：将待测样品放置在设备上，并按下开始按钮开始测量过程。
该过程可能需要一些时间才能完成，具体时间取决于待测样品的大小
和形状。
5. 结果分析：一旦测量过程完成，设备会自动显示结果。
这些结果通
常包括表面粗糙度、峰谷高度差等指标。
可以使用这些指标来评估样
品表面的平滑程度和质量。
6. 记录数据：最后，需要将测量结果记录下来。
这可以通过手动记录或使用计算机软件完成，具体取决于设备和用户的要求。
总之，使用表面粗糙度仪需要进行校准、准备待测样品、进行测量、分析结果和记录数据等步骤。
只有在正确执行这些步骤的情况下，才能获得准确和可靠的测量结果。
粗糙度仪的四种测量
粗糙度仪的四种测量粗糙度是表面质量的重要指标之一，它描述了表面细微的起伏和不规则程度。
粗糙度仪是一种用来测量物体表面粗糙度的工具。
本文将介绍粗糙度仪的四种常见测量方法。
1. Ra值测量Ra值是表面粗糙度的一个常见指标，表示表面上大量读数的平均值。
粗糙度仪通过使用一个滑动头，在物体表面采集多个数据点，并计算这些点之间的平均高度差来计算Ra值。
在Ra值测量中，需要将测量仪放在尽可能平整的表面上，按下开始按钮。
滑动头将沿着表面移动，采集多个数据点。
采集后，测量仪将计算这些点之间的平均高度差，并显示Ra值。
2. Rz值测量Rz值是描述表面粗糙度的另一种常见指标，表示整个表面上高度极差的平均值。
Rz值测量与Ra值测量类似，但是它使用的是高度极差而不是平均高度差来计算表面粗糙度。
在Rz值测量中，需要将测量仪放在尽可能平整的表面上，按下开始按钮。
滑动头将沿着表面移动，采集多个数据点。
采集后，测量仪将计算这些点之间的高度极差，并显示Rz值。
3. Rmax值测量Rmax值是表面粗糙度的最大值，表示表面上任意两个数据点之间的最大高度差。
Rmax值测量可以帮助确定表面在给定沟槽或凸起的区域上的极值。
在Rmax值测量中，需要将测量仪放在尽可能平整的表面上，按下开始按钮。
滑动头将沿着表面移动，采集多个数据点。
采集后，测量仪将计算这些点之间的高度差的最大值，并显示Rmax值。
4. Rt值测量Rt值表示表面上任意两个数据点之间的总高度差。
Rt值测量可以帮助确定表面的整体粗糙度程度，并帮助评估表面的适用性。
在Rt值测量中，需要将测量仪放在尽可能平整的表面上，按下开始按钮。
滑动头将沿着表面移动，采集多个数据点。
采集后，测量仪将计算这些点之间的总高度差，并显示Rt值。
总结粗糙度仪有多种测量方法，其中包括Ra值测量、Rz值测量、Rmax值测量和Rt值测量。
这些测量方法可以帮助确定表面的粗糙度程度和适用性，帮助有效地评估表面质量。
无论是在工业生产还是个人使用中，粗糙度仪都是非常有用的工具。
影像测量仪的使用方法
影像测量仪的使用方法影像测量仪是一种高精度的测量设备，广泛应用于工业制造、科研实验、医学影像等领域。
它通过数字影像处理技术，实现对物体尺寸、形状、表面特征等参数的测量和分析。
下面将介绍影像测量仪的使用方法，帮助您更好地掌握这一先进设备的操作技巧。
1.准备工作。
使用影像测量仪前，首先需要进行准备工作。
确保设备处于稳定的工作状态，检查设备的供电情况和连接线路是否正常。
同时，清洁测量台面和调整测量仪的放置位置，保证测量环境整洁、明亮。
2.打开设备。
按照操作手册的指引，打开影像测量仪的电源开关，并等待设备自检完成。
在设备启动过程中，要耐心等待，不要进行其他操作，确保设备能够正常启动。
3.调整参数。
在设备启动完成后，根据测量对象的特点和测量要求，调整影像测量仪的参数设置。
包括放大倍率、对比度、亮度、曝光时间等参数的调节，以确保获取清晰、准确的影像。
4.放置测量样品。
将待测样品放置在测量台面上，并根据需要使用辅助夹具或支架固定样品位置，以避免在测量过程中发生移动或晃动，影响测量结果的准确性。
5.拍摄影像。
通过设备上的拍摄按钮或软件界面的操作，进行样品的影像拍摄。
在拍摄过程中，要保持手稳，避免震动，确保获取清晰的影像。
6.测量分析。
拍摄完成后，影像测量仪会自动对拍摄的影像进行处理和分析，根据设备的功能和软件的操作界面，进行测量参数的设定和测量结果的分析。
可以测量长度、角度、曲率半径、表面粗糙度等多种参数。
7.保存结果。
在完成测量分析后，将测量结果保存在设备或计算机中，可以生成报告或数据表格，方便后续的查阅和分析。
8.关闭设备。
在使用完毕后，按照操作手册的指引，正确关闭影像测量仪的电源开关，将设备恢复到待机或关机状态。
同时，清理测量台面和设备表面，保持设备的整洁。
通过以上步骤的操作，您可以顺利地使用影像测量仪进行测量分析工作。
在实际操作中，还需要根据具体的测量对象和要求，灵活运用影像测量仪的各项功能，以获得更加准确、可靠的测量结果。

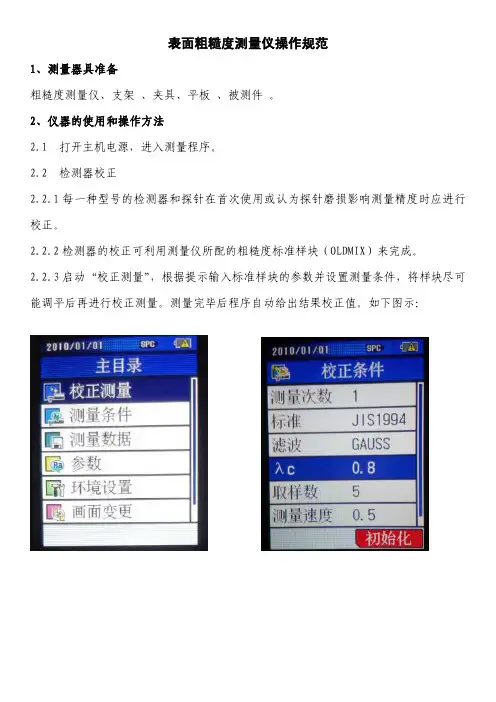

表面粗糙度测量仪操作规范
表面粗糙度测量仪操作规范1、测量器具准备粗糙度测量仪、支架、夹具、平板、被测件。
2、仪器的使用和操作方法2.1打开主机电源，进入测量程序。
2.2检测器校正2.2.1每一种型号的检测器和探针在首次使用或认为探针磨损影响测量精度时应进行校正。
2.2.2检测器的校正可利用测量仪所配的粗糙度标准样块（OLDMIX）来完成。
2.2.3启动“校正测量”，根据提示输入标准样块的参数并设置测量条件，将样块尽可能调平后再进行校正测量。
测量完毕后程序自动给出结果校正值。
如下图示：设置校正条件：λC：0.8取样数：52.3产品表面粗糙度测量2.3.1将被测样件放在工作台上，按测量需要对其进行调平，即调整被测样件的平面，使被测量部位的加工痕迹与探针运行方向（X轴）垂直。
2.3.2根据被测工件实际情况及测量要求选择评价标准并进行测量条件设置，通用设置参数：。
测量条件：λC：0.8取样数：52.4产品内壁短距离粗糙度测量（适用于3373与3669产品内壁粗糙度测量）2.4.1将被测样件夹在特制治具上，按测量需要对其进行调平，即调整被测样件的平面，使被测量部位的加工痕迹与探针运行方向（X轴）垂直。
如图所示。
2.4.2根据被测工件实际情况及测量要求选择评价标准并进行测量条件设置，设置参数：。
测量条件：λC：0.25取样数：22.5测量完毕后将检测器升至安全位置后退出测量程序，关上主机电源。
3仪器的维护与保养仪器用完后及时切断电源。
保持导轨清洁、防锈。
长时间不用盖好防尘罩。
制作：李云辉审核：张忠元批准：叶秀棋日期：2017-01-16。
塑料表面粗糙度测量
塑料表面粗糙度测量塑料表面粗糙度测量塑料表面粗糙度测量是一个重要的过程，它可以帮助我们了解塑料制品的质量和性能。
下面是一个通过逐步的思考来进行塑料表面粗糙度测量的步骤：1. 准备测量工具和材料：首先，我们需要准备一台粗糙度测试仪器，常用的有激光扫描显微镜和三维测量仪。
此外，还需要一些清洁剂、干净的纸巾和标记笔。
2. 准备测量样品：选择需要测量粗糙度的塑料样品，并确保其表面干净无尘。
如果有污垢或残留物，可以使用清洁剂和纸巾进行清洁。
3. 设定测量参数：根据测量仪器的说明书，设定适当的测量参数。
这些参数包括扫描速度、光源亮度、扫描区域大小等。
根据需要，可以选择不同的参数进行测量。
4. 进行测量：将样品放置在测量仪器的样品台上，并确保其表面与仪器接触良好。
根据设定的参数，启动测量仪器进行扫描。
扫描完成后，仪器会生成一个数字化的表面粗糙度图像。
5. 分析测量结果：使用测量仪器提供的分析软件，对测量结果进行分析。
可以查看表面粗糙度分布、平均粗糙度值以及其他有关表面质量的参数。
根据需要，还可以进行进一步的统计分析和图形展示。
6. 记录和标记结果：将测量结果记录下来，并使用标记笔在样品上标记相应的测量位置。
这样可以方便后续的比较和参考。
7. 校准和维护：定期对测量仪器进行校准，确保其准确度和稳定性。
此外，保持测量仪器的清洁和良好的工作状态也是很重要的。
通过以上步骤，我们可以对塑料表面的粗糙度进行准确的测量。
这些测量结果可以帮助我们了解塑料制品的表面质量、材料特性以及加工工艺的影响。
在实际生产和质量控制中，这些测量数据也起到了重要的参考作用。
表面粗糙度怎么测量 测量表面粗糙度的方法 详解
表面粗糙度怎么测量测量表面粗糙度的方法详解Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#表面粗糙度怎么测量_ 测量表面粗糙度的方法内容来源网络，由深圳机械展收集整理！表面粗糙度的检测,我们常用的有以下几中方法1.显微镜比较法,；将被测表面与表面粗糙度比较样块靠近在一起，用比较显微镜观察两者被放大的表面，以样块工作面上的粗糙度为标准，观察比较被测表面是否达到相应样块的表面粗糙度；从而判定被测表面粗糙度是否符合规定。
此方法不能测出粗糙度参数值2.光切显微镜测量法，Rz：～100；光切显微镜(双管显微镜)是利用光切原理测量表面粗糙度的方法。
从目镜观察表面粗糙度轮廓图像，用测微装置测量Rz值和Ry值。
也可通过测量描绘出轮廓图像，再计算Ra值，因其方法较繁而不常用。
必要时可将粗糙度轮廓图像拍照下来评定。
光切显微镜适用于计量室3.样块比较法,直接目测：；用放大镜：～；以表面粗糙度比较样块工作面上的粗糙度为标准，用视觉法或触觉法与被测表面进行比较，以判定被测表面是否符合规定用样块进行比较检验时，样块和被测表面的材质、加工方法应尽可能一致；样块比较法简单易行，适合在生产现场使用4.电动轮廓仪比较法，Ra：～；Rz：～25；电动轮廓仪系触针式仪器。
测量时仪器触针尖端在被测表面上垂直于加工纹理方向的截面上，做水平移动测量，从指示仪表直接得出一个测量行程Ra值。
这是Ra值测量常用的方法。
或者用仪器的记录装置，描绘粗糙度轮廓曲线的放大图，再计算Ra或Rz 值。
此类仪器适用在计量室。
但便携式电动轮廓仪可在生产现场使用5干涉显微镜测量法，Rz：.032～；涉显微镜是利用光波干涉原理，以光波波长为基准来测量表面粗糙度的。
被测表面有一定的粗糙度就呈现出凸凹不平的峰谷状干涉条纹，通过目镜观察、利用测微装置测量这些干涉条纹的数目和峰谷的弯曲程度，即可计算出表面粗糙度的Ra值。
表面粗糙度测量仪使用说明书
表面粗糙度测量仪使用说明书一、产品概述表面粗糙度测量仪是一种用于测量工件表面粗糙度的仪器设备。
通过利用仪器的探头接触工件表面，测量工件的峰值高度差，从而判定工件的表面粗糙程度。
本产品具有测量精度高、操作简便等优点，适用于各种工业领域的表面检测与质量控制。
二、产品特点1.高精度测量：本仪器采用先进的传感技术，能够精确测量工件表面的微小高度差。
测量精度可达到0.001mm，满足各类工业标准的要求。
2.多功能操作：该测量仪器具有多种功能设置，如测量单位切换、测量值统计等。
用户可以根据需要进行相应的设置，方便实用。
3.简洁人性化设计：本产品的外观设计简洁大方，操作界面清晰易懂。
同时，仪器体积小巧，携带方便，可随时随地使用。
三、使用步骤1.接通电源：确保测量仪连接电源正常，接通电源开关。
待仪器开机后，显示屏会显示电量标示，同时开始自检程序。
2.仪器校准：确保测量的准确性，首先需要进行仪器的校准。
选择校准功能，并按照显示屏上的提示操作。
校准完毕后，仪器进入测量状态。
3.选择测量模式：根据被测工件的不同性质，选择相应的测量模式。
本仪器提供了多种测量模式，如平面测量、曲面测量等，用户可以根据需要进行选择。
4.测量操作：将测量仪探头与被测工件表面轻轻接触，确保接触牢固且垂直。
触摸完成后，测量仪会自动显示并记录测量结果。
5.数据读取：测量完成后，可以通过查看仪器显示屏上的测量结果进行读取。
同时，仪器还可通过USB接口与计算机等外部设备进行数据传输和存储。
6.仪器保养：使用完毕后，及时清理和保养测量仪器。
妥善存放，防止碰撞和损坏。
四、注意事项1.在使用本测量仪器前，请仔细阅读本说明书，并了解仪器的性能特点和操作方法。
2.使用过程中，请确保仪器连接电源稳定，以免影响测量准确性。
3.避免将测量仪器长时间暴露在高温、潮湿等环境中，以免影响仪器的正常使用寿命和测量准确性。
4.使用过程中请避免将测量仪器与硬物碰撞，以免造成仪器损坏。
表面粗糙度的评定及测量方法？
表面粗糙度的评定及测量方法？一、表面粗糙度的概念表面粗糙度是指加工表面具有的较小间距和微小峰谷的不平度。
其两波峰或两波谷之间的距离（波距）很小（在1mm以下），它属于微观几何形状误差。
具体指微小峰谷Z高低程度和间距S状况。
一般按S分：•S＜1mm 为表面粗糙度；•1≤S≤10mm为波纹度；•S＞10mm为 f 形状。
二、 VDI3400、Ra、Rmax对照表国家标准规定常用三个指标来评定表面粗糙度（单位为μm）：轮廓的平均算术偏差Ra、不平度平均高度Rz和最大高度Ry。
在实际生产中多用Ra指标。
轮廓的最大微观高度偏差Ry在日本等国常用Rmax 符号来表示，欧美常用VDI指标。
下面为VDI3400、Ra、Rmax对照表。
三、表面粗糙度形成因素表面粗糙度一般是由所采用的加工方法和其他因素所形成的，例如加工过程中刀具与零件表面间的摩擦、切屑分离时表面层金属的塑性变形以及工艺系统中的高频振动、电加工的放电凹坑等。
由于加工方法和工件材料的不同，被加工表面留下痕迹的深浅、疏密、形状和纹理都有差别。
四、表面粗糙度对零件的影响主要表现影响耐磨性。
表面越粗糙，配合表面间的有效接触面积越小，压强越大，摩擦阻力越大，磨损就越快。
影响配合的稳定性。
对间隙配合来说，表面越粗糙，就越易磨损，使工作过程中间隙逐渐增大；对过盈配合来说，由于装配时将微观凸峰挤平，减小了实际有效过盈，降低了连接强度。
影响疲劳强度。
粗糙零件的表面存在较大的波谷，它们像尖角缺口和裂纹一样，对应力集中很敏感，从而影响零件的疲劳强度。
影响耐腐蚀性。
粗糙的零件表面，易使腐蚀性气体或液体通过表面的微观凹谷渗入到金属内层，造成表面腐蚀。
影响密封性。
粗糙的表面之间无法严密地贴合，气体或液体通过接触面间的缝隙渗漏。
影响接触刚度。
接触刚度是零件结合面在外力作用下，抵抗接触变形的能力。
机器的刚度在很大程度上取决于各零件之间的接触刚度。
影响测量精度。
零件被测表面和测量工具测量面的表面粗糙度都会直接影响测量的精度，尤其是在精密测量时。
粗糙度测量仪操作规程
粗糙度测量仪操作规程1. 背景介绍粗糙度是表面的不光滑程度的度量，通常用于评估工业产品的质量和性能。
粗糙度测量仪是一种常用的仪器，用于测量工件表面的粗糙度。
本操作规程旨在指导用户正确操作粗糙度测量仪，以确保测量结果的准确性和可重复性。
2. 设备准备在开始操作之前，确保以下设备已准备好：- 粗糙度测量仪：确保仪器处于正常工作状态，且已进行必要的校准。
- 校准样本：使用已知粗糙度的标准样本校准仪器。
- 测试样品：准备待测样品，并确保样品表面无明显的油污或杂质。
3. 操作步骤以下是使用粗糙度测量仪的基本操作步骤：3.1. 仪器设置- 打开粗糙度测量仪的电源，并等待仪器进入工作状态。
- 确保仪器的设置符合测量要求。
根据需要调整测量参数，例如测量范围、测量单位等。
3.2. 校准仪器- 使用标准样本校准仪器。
将标准样本固定在测量仪器上，按照仪器说明书或操作界面上的指导进行校准操作。
记录校准结果的相关信息。
3.3. 准备测试样品- 将待测样品放置在粗糙度测量仪的支撑面上。
确保样品与支撑面接触紧密，并尽量避免手指直接接触样品表面，以免污染样品。
3.4. 进行测量- 按下测量按钮或触摸屏上的相应指令，使仪器开始测量。
- 等待测量完成，并确保测量结果稳定后，记录测量结果。
3.5. 后处理- 根据需要，对测量结果进行处理，例如计算平均粗糙度、峰谷高度差等。
- 如有必要，保存测量结果，并将其与相应的样品进行关联。
4. 注意事项- 在操作过程中，遵循安全操作规程，确保仪器和样品处于良好的状态。
- 避免将水、油、灰尘等杂质接触到待测样品表面，以免影响测量准确性。
- 定期对粗糙度测量仪进行校准和维护，以确保仪器的准确性和稳定性。
- 注意仪器的使用环境，避免温度、湿度等因素对测量结果产生影响。
5. 故障排除如遇到以下情况，可进行常见故障排除：- 仪器无法开机或显示异常：检查电源连接是否良好，重新插拔电源线，确保电源供应正常。
- 测量结果异常波动或不稳定：检查待测样品表面是否清洁，或尝试重新进行校准操作。
表面粗糙度测试仪使用方法【干货技巧】
表面粗糙度仪集当今微处理器技术和传感技术于一体，以先进的微处理器和优选的高度集成化的电路设计，粗糙度仪又叫表面粗糙度仪、表面光洁度仪、表面粗糙度检测仪、粗糙度测量仪、粗糙度计、粗糙度测试仪等多种名称。
它具有测量精度高、测量范围宽、操作简便、便于携带、工作稳定等特点，可以广泛应用于各种金属与非金属的加工表面的检测。
粗糙度仪的使用方法如下所示：
1、干涉法是利用光波干涉原理来测量表面粗糙度。
2、针描法是利用触针直接在被测表面上轻轻划过，从而测出表面粗糙度的Ra值。
3、粗糙度仪比较法就是将被测表面对照粗糙度样板，借助放大镜或者经验丰富的操作师傅用肉眼判断，比较显微镜比较;一般都是经验比较老道的师傅也可以用手触摸，指甲划动的感觉来判断被加工表面的粗糙度。
比较法是生产车间常用的方法。
4、光切法是利用"光切原理"来测量表面粗糙度。
专业化的表面粗糙检测仪测量精度很高，便于携带，表面粗糙度仪是传感器的主机一体化袖珍式测量仪器，可以广泛应用于各种金属与非金属加工表面的检测，具有手持式特点，更适宜在生产现场使用。
扩展资料：
表面粗糙度测试仪组成：
软件处理部分主要有两个模块，分别是数据处理模块和文件处理模块。
在数据处理模块中主要论述了表面粗糙度的参数和图形、轮廓评定基准线和数字滤波器设计的算法，最后利
用定标算法、误差分析，对表面粗糙度测量系统做出综合评价。
在文件处理模块中主要介绍了对数据文件的打开、保存、打印以及图形的处理。
硬件部分则由传感器、驱动器、指零表、记录器和工作台等主要部件组成。
希望以上内容可以帮助到大家哦！。
粗糙度测试方法
粗糙度测试方法引言：在工程和科学领域中，粗糙度测试是一项重要的技术，用于评估表面的粗糙程度。
粗糙度测试方法的选择对于确保产品质量和性能具有关键作用。
本文将介绍几种常用的粗糙度测试方法，包括表面粗糙度计、光学投影仪、扫描电子显微镜和原子力显微镜。
一、表面粗糙度计表面粗糙度计是一种广泛使用的粗糙度测试方法。
它通过测量表面的几何特征，如高度、宽度和间距，来评估表面的粗糙程度。
表面粗糙度计通常使用针尖或探针来测量表面的微小起伏。
根据测量结果，可以得出表面的粗糙度参数，如Ra、Rz等。
表面粗糙度计具有操作简便、测量速度快的优点，是许多行业中常用的粗糙度测试方法之一。
二、光学投影仪光学投影仪是一种利用光学原理进行粗糙度测试的方法。
它通过将被测表面放置在一个特定的位置，并通过光学放大系统观察表面特征的放大图像。
光学投影仪可以提供高分辨率的图像，能够显示表面的细微特征。
同时，光学投影仪还可以进行形状测量和尺寸测量，对于一些需要同时评估形状和粗糙度的应用非常有用。
三、扫描电子显微镜扫描电子显微镜是一种高分辨率的粗糙度测试方法。
它通过使用电子束来扫描被测表面，并通过检测电子束的反射或散射来获取表面的形貌信息。
扫描电子显微镜具有非常高的分辨率，能够显示纳米级别的表面特征。
它可以提供三维形貌图像，对于一些需要详细了解表面形貌的应用非常适用。
然而，扫描电子显微镜的使用相对复杂，需要专业的操作和维护。
四、原子力显微镜原子力显微镜是一种基于原子力相互作用的粗糙度测试方法。
它通过在探针和被测表面之间施加微小的力，并测量探针的位移来评估表面的粗糙度。
原子力显微镜具有非常高的分辨率，能够显示原子级别的表面特征。
它可以提供三维形貌图像和力谱图像，对于研究表面形貌和材料力学性能具有重要意义。
然而，原子力显微镜的使用相对复杂，需要专业的操作和维护。
结论：粗糙度测试是评估表面质量的重要手段。
本文介绍了几种常用的粗糙度测试方法，包括表面粗糙度计、光学投影仪、扫描电子显微镜和原子力显微镜。
粗糙度测试仪使用方法及测量参数
粗糙度测试仪使用方法及测量参数下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!粗糙度测试仪使用方法及测量参数简介粗糙度测试仪是一种用于测量表面粗糙度的仪器，广泛应用于工业生产、质量控制和科学研究领域。
表面粗糙度的测量方法
表面粗糙度的测量方法
２．在选定截面上直接测量表面微观不平度数值的方法
❖ 普遍采用、定量测量、严格按照定义测、本节重点。 ❖ 常用的有光切法、干涉法、触针法等各种测量原理的光学或
电学仪器。
3．印模法测量表面粗糙度
❖ 对于大型零件或零件内表面等不易直接测量的情况下可用此 法。
❖ 印模表面的峰谷值总要比被测表面的峰谷值要小些，因而对 此结果需加以修正。其修正系数值与所用材料等有关，应由 实验来确定。
表面粗糙度的测量方法
4．间接测量方法 这类方法是利用被测表面的某种特性来间接评定表
面粗糙度的数值。例如： ❖ 气动法：是利用流经测量头与被测表面间气体流量的大小
由于物镜分辨率及景深的限制，光切法测量范围一般为： Rz= (80～0.8)m（旧国标3～9）。
式h=N/(Vcos45°)中有无理数，计算、使用不便，在仪 器设计时采用机械方法加以有理化 ，其方法如图4-7所示。 此时：
h= a/2V
式中: a—用仪器测微目镜瞄准峰谷象高度N（图4-7 中十字线位置I与II）时两次读数差值； h—表面粗糙度的某一峰谷高度； V —所选用物镜的放大倍数。 双管显微镜
表面粗糙度的测量方法
表双面管粗糙显度微的测镜量视方场法 图
双管显微镜
表面粗糙度的测量方法
表光面切粗糙显度微的测镜量读方数法
❖ （2）定度：
在光切显微镜上，把确定测微目镜的鼓轮上每小格所对 应的被测峰谷高度值的过程叫作“定度”。(h= a/2V)
定度首先是求物镜的放大倍率。求物镜放大倍率的方法 是用一个标准刻线尺（通常为专用附件，刻度间隔为 0.01mm，共101条刻线）来测定各个物镜的实际放大率。 如图4-8所示，物镜放大率为：
表面粗糙度仪测试规程
表面粗糙度仪操作规程(一)操作过程一、准备：1、准备好待测产品和仪器，待测产品要求表面清洁无脏污，仪器表面无灰尘及异物；2、粗糙度仪器放置在花岗石平台上面，并保持水平位置；3、检查粗糙度仪器探头，要求探头无损伤，表面无异物。
二、操作：1、插上电源，打开粗糙度仪器开关；2、将驱动检测部分安装至高度规处并牢固地固定驱动检测部分；3、校准片放置在检测部件触针正下方，调整高度规使检测部件触针垂直接触在测量面上，并且检测器与测量面保持平行，如下图所示（表示不正确）；仪器显示屏显示在中间方格则表明为水平位置；4、检查设置初始条件：仪器的显示面板上由专业操作人员设置初始条件，规格STAND为JIS1994，截取值λc为2.5mm，区间数N为1，测试曲线PROFILE为R曲线，滤波FILTER为高斯（GAUSS）；如果有误，则请错误！链接无效。
；5、在显示面板上按粗糙度Ra按键则显示标准片粗糙度输入画面，设置Ra为2.94μm，设置好后按[START/STOP]键开始校准；6、校准结束，仪器读取校准值Ra，当校准值Ra与校准片数值为Ra为2.94+2.94μm±10%（即2.65μm-3.23μm）时，按“回车”键；若连续测量则校正可取消3-6步骤，直接操作下步骤；7、待测品放置在检测部件触针正下方，调整高度规使检测部件触针垂直接触测量面，然后高度规按“归零”按钮，显示为000，按[START/STOP]键开始测量，测量结束并记录数据Ry在表格内，如果需要打印，则按“PRINT”按键；8、进行下一轮的测试，调整高度规使检测器与第7步处在同一高度（使刻度显示为000）。
三、结束：1、关闭仪器电源，取出检测部分；2、收拾好实验品，摆放好仪器；3、若电池显示电量少则进行充电，则插上电源，充电时间最多15小时。
粗糙度怎么测量
粗糙度怎么测量
粗糙度是表面的不规则程度，通常用一种叫做克劳奇数（Ra）的参数来表示。
克劳奇数是通过对表面纹理进行镜像处理后，计算表面与参考线之间的平均高度差值得出的。
具体测量方法如下：
1. 将被测表面放置在一个平行的基准面上，通常使用一块精密的石英平板作为基准面。
2. 使用一个测量设备（如光学仪器、机械探测或激光雷达）沿样品表面扫描，测量表面的高度值。
3. 在整个表面上进行多次扫描，以获取足够的数据样本。
4. 计算扫描数据的标准偏差，得到表面的平均高度差值。
5. 该平均高度差值即为粗糙度，以克劳奇数（Ra）表示。
通常以微米（μm）作为单位。
需要注意的是，粗糙度的测量结果取决于采样区域的选择和测量方法的精度。
不同的测量设备和技术可能会有略微的差异。
因此，在进行粗糙度测量时，应选择适当的测量方法和设备，并遵循准确的测量操作步骤。
表面粗糙度测量步骤
表面粗糙度测量步骤表面粗糙度测量步骤，这事儿啊，就像我们去打量一个人的皮肤好不好一样。
你看啊，想要知道表面粗糙度，那得先把工具准备好。
就好比你要化妆，得先把那些瓶瓶罐罐都摆在面前才行呢。
测量表面粗糙度的工具常见的有粗糙度仪，这就像我们化妆的小镜子，是个关键的东西。
那拿到工具之后呢？你得找到要测量的表面啊。
这个表面就像是你要打量的脸蛋儿。
你不能随便找个地方就测，得选有代表性的地儿。
比如说你要是看一块板子的粗糙度，你不能光测边边角角，中间的地方也得测一测呀。
这就像你看一个人的皮肤，不能光看耳朵后面那块儿小地方，脸蛋儿、额头这些显眼的地方也得瞅瞅。
接下来就是把粗糙度仪放在这个表面上啦。
这放的姿势可讲究着呢。
你得稳稳当当的，就像你把茶杯轻轻地放在茶托上一样。
要是放歪了或者放得毛毛躁躁的，那测量出来的结果可就不准啦。
这时候你可能会想，咋才算是放得好呢？其实啊，就是要让仪器的测量头和表面充分接触，不能有缝隙，也不能压得太狠，就像你和朋友握手，力度得刚刚好。
然后啊，这个仪器就开始工作啦。
它就像一个小小的侦探，在表面上探索着那些细微的起伏。
这时候你可别乱动，得耐心等着它完成测量。
你要是在这时候晃悠，那就好比你在厨师做菜的时候在旁边捣乱，那这道菜肯定做不好啦。
测量的过程中，仪器会根据表面的情况给出一些数据，这些数据就是我们想要知道的关于表面粗糙度的秘密。
等测量完一个地方之后呢？你可不能就这么结束了啊。
你得在这个表面上多找几个不同的点再测一测。
为啥呢？这就好比你评价一个人的皮肤，不能只看一个痘痘就说这个人皮肤不好。
你得看看脸上其他地方有没有痘痘、有没有痘印啥的。
所以啊，在这个表面上不同的位置测量，才能更全面地了解这个表面的粗糙度。
再说说测量完之后的事儿吧。
你得到了一堆数据，这些数据可不能就这么乱堆着。
你得把它们整理一下，就像你收拾房间一样，把东西都归归类。
你可以把这些数据记录在本子上或者输入到电脑里。
这样呢，你以后想要看的时候就能很方便地找到啦。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
东莞市嘉腾仪器仪表有限公司品高为嘉业精而腾
Dongguan Jaten Instrument Co.,LTD
第1页共1页嘉腾仪器主要生产及销售：影像测量仪|二次元影像测量仪|全自动影像测量仪|三坐标测量机|三坐标测量仪|测量投影仪|光学测量投影仪|工具显微镜
影像测量仪检测表面粗糙度的方法
本文转自东莞市嘉腾仪器仪表有限公司
二次元测量仪在工业生产中，有着广泛的应用，对很多行业的工件都可以进行测量，同时，在二次元测量仪的测量中，不同的行业应用的的方法也不尽相同。
对于同一项参数，影像测量仪可以使用不同的测量方法而得到测量结果。
工件表面粗糙度的测量就是一个显著的例子，下面我们来了解下。
1）印模法：二次元测量仪利用石腊、低熔点合金或其它印模材料，压印在被测零件表面，放在显微镜下间接地测量被测表面的粗糙度。
适用于笨重零件及内表面。
2）比较法：二次元影像测量仪将被测表面和表面粗糙度样板直接进行比较，多用于车间，评定表面粗糙度值较大的工件。
3）干涉法：二次元影像测量仪利用光波干涉原理，用干涉显微镜测量。
可测量Rz 和Ry值。
4）光切法：二次元影像测量仪利用光切原理，用双管显微镜测量。
常用于测量Rz 为0.5～60μm。
5）针描法：二次元测量仪利用触针直接在被测表面上轻轻划过，从而测出表面粗糙度Ra。
对工件表面粗糙度的检测，是二次元测量仪的常用范围，掌握检测它的各种方法，对于我们操作人员使用二次元影像测量仪是很有帮助的。
