山东省泰安市九年级上学期物理期末考试试卷
2022年山东省泰安市泰山区九年级上学期期末物理试卷(含答案)
2022年山东省泰安市泰山区九上期末物理试卷1.下列运动不属于机械运动的是A．人从小到大身高变化B．猎豹正在飞奔C．蜗牛正在缓慢爬行D．地壳运动使珠峰高度变化2.理量的估测，是一种良好的学习习惯，也是学好物理的基本功之一。
下列物理接近实际的是A．现在你所在考场温度约45∘CB．你所用的新2B铅笔长度约180mmC．你的物理课本的质量约2kgD．你步行的速度约是10m/s3.沿同一条直线向同一方向运动的物体A、B，运动时相对同一参考点O的距离s随时间t变化的图象如图。
下列说法正确的是A．物体甲的速度比物体乙的速度小B．物体乙的运动速度为10m/sC．物体乙在2s内所走的路程为20mD．当t=4s时，物体甲、乙之间的距离为20m4.关于下列四个情景的说法中错误的是A．图甲：如图所示是在声源处减弱噪声B．图乙：抽气的过程中，听到的铃声越来越小，说明声音的传播需要介质C．图丙：发声的音叉将乒乓球弹开，说明发声的物体在振动D．图丁：8个相同玻璃瓶装不同高度的水，敲击它们时发出声音的音色不同5.小美同学对冰和石蜡分别加热，并通过实验过程中记录的实验数据绘制成两种物质的温度随时间变化的图象，下列分析正确的是A．水的凝固点是0∘C，BC段的物质是固液共存状态B．甲图象中的DE段是物质的熔化过程C．乙图象是冰的温度随时间变化的图象D．甲图中AB、CD段物质在吸热，BC、DE段物质没有吸热6.如图所示，对下列光学现象的描述或解释错误的是A．图（a）中漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律B．图（b）中木工师傅观察木板是否平整，是利用了光的直线传播特点C．图（c）所示炎热夏天公路上的海市蜃楼景象，是由光的反射现象造成的D．图（d）所示是太阳光经过三棱镜色散后的色光排列情况7.人站在竖直放置的穿衣镜前4m处，若人向镜移动1m，则此过程中像的大小变化及移动后人离像的距离为A．变大6m B．变大5m C．不变6m D．不变8m8.泰安岱庙中的天贶殿是中国古代三大宫殿之一张明站在殿前某处想拍摄一张天贶殿的全景照片，但在他的相机取景器中只能看到天贶殿的一部分，他应该如何做，才能拍到天贶殿的全景A．他应带着相机远离天贶殿，同时镜头后缩B．他应带着相机远离天贶殿，同时镜头前伸C．他应带着相机靠近天贶殿，同时镜头后缩D．他应带着相机靠近天贶殿，同时镜头前伸9.用图甲所示的装置测出凸透镜的焦距，并探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像。
山东省泰安市九年级上学期物理期末考试试卷
山东省泰安市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单项选择题 (共12题；共12分)1. （1分）如图，下面四个实验现象中，能够说明分子在不停地运动的是（）A . 抽离玻璃板一段时间后两瓶气体颜色变均匀B . 用力才能把与水面接触的玻璃拉离水面C . 用力把两铅块紧压，它们会结合起来D . 用力向下压活塞，蘸了乙醚的棉花会燃烧2. （1分） (2016九·蓝山月考) 一个物体温度升高了，表明（）A . 一定对物体做了功B . 物体一定吸收了热量C . 可能对物体做了功，也可能是物体吸收了热量D . 物体的机械能增加3. （1分） (2017九上·惠民期末) 在国际单位制中，电功率的单位是（）A . 欧姆（Ω）B . 千瓦时（kW•h）C . 安培（A）D . 瓦特（W）4. （1分）如图所示，电源电压保持不变，闭合开关Ｓ后，当滑动变阻器的滑片P向上移动时，下列判断正确的是（）A . 三只电表的示数都变大B . 三只电表的示数都变小C . 电表A1的示数变小，电表V、A2的示数都不变D . 电表A1、A2的示数都变小，电表V的示数不变5. （1分） (2016九·信丰月考) 两个灯泡接入同一个电源上，用电流表测得流过它们的电流相等，则这两盏灯的连接方式为（）A . 一定是串联B . 一定是并联C . 一定不是并联D . 可能是并联6. （1分）有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体．如果丙物体带正电，则（）A . 甲物体带正电、乙物体带负电B . 甲、乙两物体均带正电C . 甲物体带负电、乙物体带正电D . 甲、乙两物体均带负电7. （1分）利用如图所示的“座位体前屈测试仪”对初中生进行身体柔韧性测试，其原理是：测试者向前推动滑块，滑块被推动的距离越大，滑动变阻器连入电路的电阻值越大，仪器的示数就越大．小敏同学设计了如图所示的四种电路，符合要求的是（）A .B .C .D .8. （1分）家庭电路中的保险丝熔断了，以下原因中不可能的是（）A . 使用的用电器总功率过大B . 保险丝的规格不符合规定的要求C . 拉线开关中两根导线的线头相碰了D . 插座中的两根导线的线头相碰了9. （1分） (2018九上·乌海期末) 利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电,其中“光控开关”S1能在天黑时自动闭合，天亮时自动断开；“声控开关”S2能在有声音时自动闭合，经过一两分钟后，开关内部的延时装置就把电路断开，灯灭，实现楼道灯只有在夜晚天黑有人走动时才能亮。

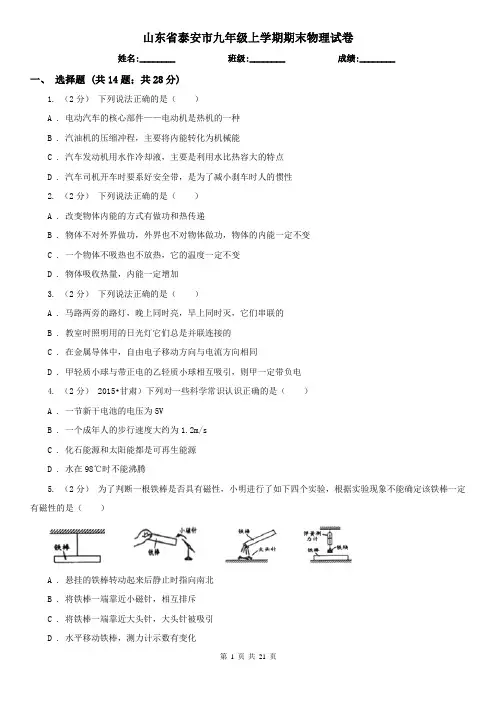

山东省泰安市九年级上学期期末物理试卷
山东省泰安市九年级上学期期末物理试卷姓名:________ 班级:________ 成绩:________一、选择题 (共14题；共28分)1. （2分）下列说法正确的是（）A . 电动汽车的核心部件——电动机是热机的一种B . 汽油机的压缩冲程，主要将内能转化为机械能C . 汽车发动机用水作冷却液，主要是利用水比热容大的特点D . 汽车司机开车时要系好安全带，是为了减小刹车时人的惯性2. （2分）下列说法正确的是（）A . 改变物体内能的方式有做功和热传递B . 物体不对外界做功，外界也不对物体做功，物体的内能一定不变C . 一个物体不吸热也不放热，它的温度一定不变D . 物体吸收热量，内能一定增加3. （2分）下列说法正确的是（）A . 马路两旁的路灯，晚上同时亮，早上同时灭，它们串联的B . 教室时照明用的日光灯它们总是并联连接的C . 在金属导体中，自由电子移动方向与电流方向相同D . 甲轻质小球与带正电的乙轻质小球相互吸引，则甲一定带负电4. （2分）2015•甘肃）下列对一些科学常识认识正确的是（）A . 一节新干电池的电压为5VB . 一个成年人的步行速度大约为1.2m/sC . 化石能源和太阳能都是可再生能源D . 水在98℃时不能沸腾5. （2分）为了判断一根铁棒是否具有磁性，小明进行了如下四个实验，根据实验现象不能确定该铁棒一定有磁性的是（）A . 悬挂的铁棒转动起来后静止时指向南北B . 将铁棒一端靠近小磁针，相互排斥C . 将铁棒一端靠近大头针，大头针被吸引D . 水平移动铁棒，测力计示数有变化6. （2分）(2012·百色) 如图，关于电与磁的知识，下列说法正确的是（）A . 司南能指明方向是因为受到地磁场的作用B . 条形磁铁的磁感线是由其周围铁屑形成的C . 奥斯特实验说明磁场对电流有力的作用D . 动圈式话筒是利用电磁铁进行工作的7. （2分）下列防止发生事故或处理事故的措施中正确的是（）A . 发现高压线断头落地时，应立即将它捡起B . 当电器设备失火时，应选用泡沫灭火器C . 家庭电路中的保险丝熔断时，可换用不易熔断的铜丝或铁丝D . 若家中使用的燃料是天然气，燃气报警器应安装在燃气灶的上方8. （2分）关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是（）A . 导体中的电流跟导体两端的电压成正比B . 导体中的电流跟导体的电阻成反比C . 在电压一定时，导体中的电流跟这段导体的电阻成反比D . 导体的电阻与导体中的电流成反比，跟导体两端的电压成正比9. （2分）下列现象中，不属于摩擦带电的是（）A . 用被毛皮摩擦过的橡胶棒靠近碎纸屑时，纸屑被吸起B . 在干燥的天气中脱毛线衣时，听到轻微的噼啪声C . 把钢针沿着磁铁摩擦几次，钢针吸引铁屑D . 用干燥的毛刷刷毛料衣服时，毛刷上吸附着许多细微脏物10. （2分） (2018九上·黄冈期中) 下列各电路中完全无误的（）A .B .C .D .11. （2分）如图所示，将开关S闭合后，可能会发生的现象是（）A . 损坏电源B . 灯L3被损坏C . 三个灯都被损坏D . L3熄灭，L1、L2发光12. （2分） (2016九上·兴业期中) 如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器的滑片P 向左移动时，电流表和电压表示数的变化情况是（）A . 电流表示数变小，电压表示数变大B . 电流表示数变小，电压表示数不变C . 电流表示数变大，电压表示数变大D . 电流表示数变小，电压表示数变小13. （2分）(2016·红桥模拟) 在如图所示的电路连接中，下列说法正确的是（）A . 灯泡L1和L2并联，电压表测量的是电源电压B . 灯泡L1和L2并联，电流表测的是L1支路的电流C . 灯泡L1和L2串联，电压表测的是L2的电压D . 灯泡L1和L2串联，电压表测的是L1的电压14. （2分）图甲是某生产流水线上的产品输送及计数装置示意图。
山东省泰安市九年级上学期期末物理试卷
山东省泰安市九年级上学期期末物理试卷姓名:________ 班级:________ 成绩:________一、选择题 (共15题；共33分)1. （2分）(2019·镇江) 下列估计值中，最不接近实际情况的是（）A . 一只苹果的质量约为150gB . 教室内课桌的高度约80cmC . 人正常步行时的速度约1.4m/sD . 一盏家用台灯的额定功率约300W2. （2分） (2016九上·港南期中) 如图为冬天时，女孩通过哈气取暖，男孩通过搓手取暖，这两名儿童的取暖方式分别是（）A . 两人都是通过做功取暖B . 两人都是通过热传递取暖C . 女孩通过做功取暖，男孩通过热传递取暖D . 女孩通过热传递取暖，男孩通过做功取暖3. （2分）关天温度、内能、热量三者的关系，下列说法正确的是（）A . 温度高的物体，内能一定大。
B . 物体温度升高，一定吸收了热量。
C . 物体温度升高，内能一定增加。
D . 物体吸收了热量，温度一定升高。
4. （2分）(2017·池州模拟) 电脑正常工作时，中央处理器不断发热必须用风扇给予降温．为了保证中央处理器不被烧坏，要求：中央处理器（即CPU）工作之前，带动风扇的电动机要先启动，中央处理器断电后，电动机仍能工作很长一段时间，来进行散热，同学们设计的四个电路图中符合要求的是（）A .B .C .D .5. （2分） (2018九上·大庆期中) 有一个电源（电压足够大且可调）、一个电铃、一个小灯泡、两个开关和若干导线组成电路．只闭合一个开关时，灯亮铃不响；只闭合另一个开关时，铃响灯不亮；当开关都断开时，可能出现的情况是（）A . 铃响灯也亮B . 铃响灯不亮C . 铃不响灯亮D . 以上都有可能6. （2分）(2020·奉贤模拟) 下述事例中，能运用图像法处理数据的是（）①探究物质质量与体积的关系②探究并联电路电阻的特点③用电流表、电压表测电阻④探究导体中电流与电压的关系A . ①和②B . ①和④C . ②和③D . ③和④7. （2分）如图所示电路，电源电压不变，闭合开关，当滑动变阻器R1的滑片向上移动时，以下说法正确的是（）B . 示数变小，示数变大，示数变大C . 示数不变，示数变大，示数变大D . 和示数的和不变，示数变大8. （2分） (2016九上·牡丹江期中) 下列电路连接正确的是（）A .B .C .D .9. （2分）(2017·宣城模拟) 标有“2V 1W”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是（）A . 0.25A～0.5A，1V～2VB . 0.25A～0.6A，1V～2VC . 0.3A～0.5A，1V～1.5VD . 0.25A～0.5A，1.5V～2V10. （2分） (2017九下·钦州港期中) 关于电磁学的知识，下列说法错误的是（）A . 磁场和磁感线都是真实存在的B . 电动机工作时将电能转化为机械能C . 磁极间的相互作用都是通过磁场发生的D . 电磁起重机、电磁继电器都用到了电磁铁11. （2分）下列说法错误的是（）B . 奥斯特实验说明了通电导体周围有磁场C . 发电机是利用通电线圈在磁场中受力转动的原理制成的D . 电动机是把电能转化为机械能的装置12. （2分） (2017九下·哈尔滨开学考) 下面是小明在中考复习过程中总结的知识点，记录中有错误的是（）A . 核电站利用核能发电，核能是新能源B . 观看电视节目时，电视机不会产生电磁辐射C . 扩散现象说明分子在永不停息的做无规则运动D . 电磁继电器是通过控制低压电路的通断间接控制高压工作电路通断的13. （3分）(2017·龙江模拟) 把标有“12V36W”的灯泡L1和“8V16W“的灯泡L2串联后接在电源的两端，其中一只灯泡正常发光，则下列选项正确的是（）A . 该电源的电压为24VB . 电路中的电流为2AC . 两灯泡的总功率为32WD . 灯L1比灯L2发光更亮14. （3分）(2011·阜新) 下列有关“安全用电”的说法正确的是（）A . 可以在电线上晾湿衣服B . 使用试电笔时，手指千万不能碰到笔尖C . 发生雷电时，不能在高大的建筑物下躲避D . 家用电器或电线着火时，应该迅速用水来灭火15. （3分）(2018·鹤岗) 下列由做饭所联想到的物理知识中正确的是（）A . 在客厅能闻到厨房的饭香，说明分子在不停地做无规则运动B . 做饭时用的电磁炉消耗的电能是一次能源C . 切肉前先磨刀，是为了在压力相同时减小受力面积，增大压强D . 蒸馒头时看到锅的上方冒出的“白气”是水蒸气二、填空题 (共3题；共10分)16. （4分）实验小组的同学为了探究影响电流产生热量的因素，准备了两个相同的烧瓶，内装质量相等的煤油，两个带有橡胶塞的规格完全相同的温度计，三个规格完全相同的滑动变阻器，四根阻值不同（R1 >R2 ；R3=R4）的电阻丝，以及电源、开关、导线等。

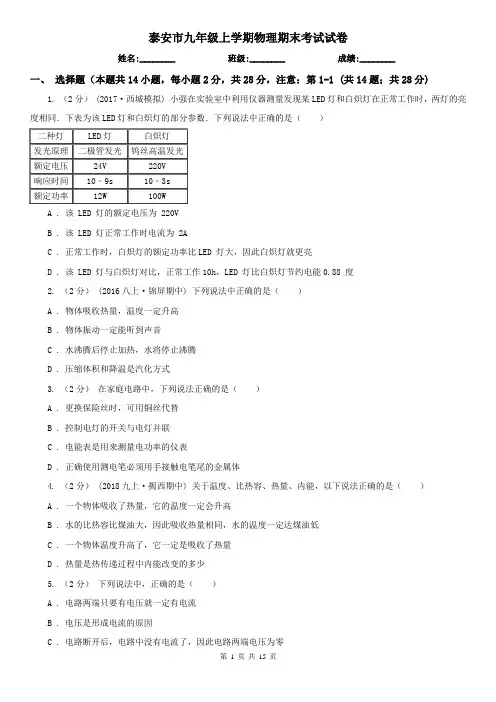

泰安市九年级上学期物理期末考试试卷
泰安市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、选择題（本题共14小题，每小題2分，共28分，注意：第1-1 (共14题；共28分)1. （2分）(2017·西城模拟) 小强在实验室中利用仪器测量发现某LED灯和白炽灯在正常工作时，两灯的亮度相同．下表为该LED灯和白炽灯的部分参数．下列说法中正确的是（）A . 该 LED 灯的额定电压为 220VB . 该 LED 灯正常工作时电流为 2AC . 正常工作时，白炽灯的额定功率比LED 灯大，因此白炽灯就更亮D . 该 LED 灯与白炽灯对比，正常工作10h，LED 灯比白炽灯节约电能0.88 度2. （2分） (2016八上·锦屏期中) 下列说法中正确的是（）A . 物体吸收热量，温度一定升高B . 物体振动一定能听到声音C . 水沸腾后停止加热，水将停止沸腾D . 压缩体积和降温是汽化方式3. （2分）在家庭电路中，下列说法正确的是（）A . 更换保险丝时，可用铜丝代替B . 控制电灯的开关与电灯并联C . 电能表是用来测量电功率的仪表D . 正确使用测电笔必须用手接触电笔尾的金属体4. （2分） (2018九上·揭西期中) 关于温度、比热容、热量、内能，以下说法正确的是（）A . 一个物体吸收了热量，它的温度一定会升高B . 水的比热容比煤油大，因此吸收热量相同，水的温度一定达煤油低C . 一个物体温度升高了，它一定是吸收了热量D . 热量是热传递过程中内能改变的多少5. （2分）下列说法中，正确的是（）A . 电路两端只要有电压就一定有电流B . 电压是形成电流的原因C . 电路断开后，电路中没有电流了，因此电路两端电压为零D . 电路中没有电源也可以有电压存在6. （2分）小明同学在家中拍到一张电能表照片，如图，他仔细观察照片后，得到下列结论，你认为正确的是（）A . 电能表的额定功率为2500WB . 电能表的标定电流为5AC . 拍照片时，小明家已消耗的电能为9316kW•hD . 拍照片时，小明家已消耗的电能为931.6J7. （2分）(2017·鄂尔多斯) 如图所示，AB和BC是由铝制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，下列说法正确的是（）A . AB段的电阻小于BC段的电阻B . 通电相同时间，AB段消耗的电能大于BC段消耗的电能C . 这两段金属导体中的电流是由正电荷定向移动形成的D . 若将AB段材料换成铜，其他条件不变，这两段导体的总电阻将变大8. （2分） (2019九上·龙岗期中) 关于能量的转化与转移，下列说法中不正确的是（）A . 内能可以从温度高的物体向温度低的物体转移，也可以从温度低的物体向温度高的物体转移B . 内能可以转化为机械能，机械能也可以转化为内能C . 内能在转化或转移过程中一定有能量损失D . 能量可以从一种形式转化为其他形式，也可以从一个物体转移到其他物体，在转化和转移的过程中，能量的总量保持不变9. （2分） (2017九上·成都月考) 两台柴油机，甲的效率是40%，乙的效率是35%，这表明（）A . 甲柴油机的功率大于乙柴油机的功率B . 甲柴油机的功大于乙柴油机做的功C . 在相同的时间里，甲柴油机的耗油量多一些D . 在消耗等质量的柴油时，甲做的有用功多一些10. （2分） (2017九上·泰州期中) 如图所示，若开关S闭合后，发现灯L1、L2均不亮.小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮；将导线连接在灯L2两端时，灯L1亮而灯L2不亮，由此可以判断（）A . 灯L1短路B . 灯L2短路C . 灯L1断路D . 灯L2断路11. （2分）如图所示，导体A、B由同种材料制成．A、B等长．但A比B的横截面积大．开关闭合后，下列叙述中正确的是（）A . 在相同时间内，电流通过A、B做的功WA＞WBB . 在相同时间内，电流通过A、B做的功WA=WBC . 在相同时间内，电流通过A、B做的功WA＜WBD . 无法比较电流通过A、B时所做功的大小12. （2分） (2017九上·芦溪期中) 下面关于汽油机与柴油机的说法中，正确的是（）A . 汽油机与柴油机使用的燃料不同B . 柴油机采用压燃式点火，汽油机采用点燃式点火C . 柴油机汽缸顶部有个火花塞，汽油机汽缸顶部有个喷油嘴D . 汽油机吸入汽缸里的是汽油和空气的混合物，柴油机吸入汽缸里的是空气13. （2分）如图所示的电路,开关S闭合后,滑动变阻器滑片P向右滑动的过程中,有关电流表、电压表的读数以及灯泡亮度的变化,下列说法中正确的是（）A . 电流表的读数变大,电压表的读数变小,灯泡变暗B . 电流表的读数变小,电压表的读数变大,灯泡变亮C . 电流表、电压表的读数都变小,灯泡变暗D . 电流表、电压表的读数都变大,灯泡变亮14. （2分） (2018九上·成都期中) 如图所示电路，电源电压不变，定值电阻R1＞R2 ，下列说法正确的是（）A . 闭合开关S，断开开关S1、S2 ，滑片P向左移，电压表V1与电流表示数的比值变大，电压表V2与电流表示数的比值变小B . 闭合开关S，断开开关S1、S2 ，滑片P向左移，电压表V1示数变化量大于电压表V2示数变化量C . 闭合开关S、S1 ，断开开关S2 ，滑片P向左移，电压表V1示数变大，电压表V2示数不变，电流表示数变小D . 先闭合开关S、S1 ，再闭合开关S2 ，电压表V1示数变小，电压表V2示数不变，电流表示数变大二、填空题（本题共10小题，每小题2分，共20分） (共10题；共20分)15. （2分）暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生．调查发现，起火原因都是电路超负荷使电线内的金属导线发热引燃了外面的绝缘皮．请回答：（1）“超负荷”是指电路中的________ 过大（电流、电阻）；（2）火灾发生的理论依据是________ （选填物理规律）；（3）请你提出一条预防这种火灾发生应采取的措施：________ ．16. （2分）在比较一定量的水和酒精混合前后总体积大小的实验中，在直玻璃管中应先注入________，目的是________．为使实验观象更明显，应选用内径较________的玻璃管．这个实验说明________；胶水能把邮票粘在信封上，是因为分子间________；物体不可以无限制地被压缩，这是因为分子间存在着________力．17. （2分）张斌是班里的小发明家，刚刚学了热机的他，制作了如图－1－13所示的模型，他在透明塑料盒的底部钻一个孔，把电子式火花发生器的放电针紧紧地塞进孔中，打开塑料盒盖，向盒内滴入数滴酒精，再将盒盖盖紧，然后揿动电火花发生器的按钮……（1）在此过程中，酒精燃烧后的燃气的________能转化为盒盖的机械能。
山东省泰安市2021-2022学年九年级上学期期末考试物理试题(五四学制)(word版 含答案)
2021-2022学年山东省泰安市九年级（上）期末物理试卷（五四学制）一、选择题（本题共15题，共45分。
以下每题各只有一个正确答案，选对得3分；多选、错选均不得分；把正确答案的序号用铅笔涂在答题卡的规定位置）1．（3分）下列说法最接近实际情况的是（）A．家用空调工作：一晚消耗约100kW•h电能B．标准大气压下冰水混合物的温度约为4℃C．对人体安全的电压不高于36VD．家中电冰箱的电流约为10A2．（3分）下列现象中能说明分子运动的是（）A．下雪时，雪花飞舞B．炒菜时，满屋飘香C．雾霾时，天空朦朦胧胧D．擦黑板时，粉笔灰四处飞扬3．（3分）如图所示的实验或机器均改变了物体的内能，其中与另外三个改变内能方法不同的是（）A．观察水的沸腾B．空气推动塞子时，内能减少C．空气被压缩时内能增大D．内燃机压缩冲程4．（3分）中华诗词蕴含着丰富的物理知识，以下诗词中有关物态变化的分析正确的是（）A．“已是悬崖百丈冰”，冰的形成是凝固现象，需要吸热B．“露似真珠月似弓”，露的形成是液化现象，需要放热C．“斜月沉沉藏海雾”，雾的形成是汽化现象，需要放热D．“月落乌啼霜满天”，霜的形成是凝华现象，需要吸热5．（3分）在热现象中，下列说法正确的是（）A．使燃料燃烧更充分，可以增大热值B．一个物体内能增加了，一定是吸收了热量C．新型燃料汽车实现了零排放，其效率已达到了100%D．0℃的物体也具有内能6．（3分）小明利用如图甲所示装置探究冰的熔化特点，他每隔相同时间记录一次温度计的示数，并观察物质的状态。
绘制成图象如图乙所示，下列分析错误的是（）A．冰是晶体B．冰的熔点是0℃C．冰的熔化过程持续了15分钟D．冰在熔化过程中吸收热量，但温度不变7．（3分）某家庭电路的部分电路如图所示，其中甲、乙两处分别装灯和开关，对此电路，下列说法正确的是（）A．火线上的保险丝应该改装到零线上B．当保险丝熔断后，可以用铜丝代替C．甲处应装灯，乙处应装开关D．甲处应装开关，乙处应装灯8．（3分）如图，开关能同时控制两盏灯，且一盏灯的灯丝断了也不影响另一盏灯工作的电路是（）A．B．C．D．9．（3分）如图甲所示是电阻甲和乙的I﹣U图象，下列说法正确的是（）A．电阻乙为定值电阻B．当电阻甲两端电压为2V时，R甲＝0.4ΩC．如图乙所示，当开关闭合，电源电压为2V时，电路总电流为0.4AD．如图丙所示，当开关闭合，电路电流为0.2A时，电路总电阻是15Ω10．（3分）如图四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是（）A．图①研究电磁感应现象B．图②研究电磁铁磁性强弱与线圈匝数的关系C．图③说明电动机原理D．图④说明发电机原理11．（3分）某学校教室安装了如图所示的紫外线消毒灯，若该消毒灯上标有“220V 44W”字样，则该灯正常工作时的说法中，正确的是（）①它两端的电压为220V②工作电流为0.2A③工作1小时消耗的电能为44kW•h④它把电能全部转化成内能A．只有①②B．只有①③C．只有②③D．只有③④12．（3分）如图所示，闭合开关S时，灯泡L1、L2都不亮。
山东省泰安市九年级上学期期末物理试卷
山东省泰安市九年级上学期期末物理试卷姓名:________ 班级:________ 成绩:________一、单项选择题 (共16题；共32分)1. （2分）(2018·大庆) 在物理学发展的历史中，有许多物理学家做出了杰出的贡献，那么关于物理学家和他的贡献正确的是（）A . 首先提出“物理运动不需要力来维持”的科学家是阿基米德B . 安培首先发现电流周围存在磁场C . 法拉第发现了电磁感应现象D . 汤姆孙建立了原子核式结构学说2. （2分） (2018九上·石景山期末) 下列四种餐具中，通常情况下属于导体的是（）A . 钢勺B . 陶瓷碗C . 木筷D . 玻璃杯3. （2分）(2019·北部湾) 下列数据，最接近实际的是（）A . 一节新干电池的电压约为1.5VB . 一位中学生的质量约为300kgC . 家用手电筒灯泡的功率约为500WD . 中学生跑完百米所用的时间约为5s4. （2分）如图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热丝，则下列分析正确的是（）A . 只闭合开关S1 ，电吹风吹出冷风B . 只闭合开关S2 ，电吹风吹出热风C . 同时闭合开关S1.S2 ，电吹风吹出冷风D . 同时闭合开关S1.S2 ，电吹风吹出热风5. （2分） (2019九上·徐闻期末) 如图所示的做法符合安全用电原则的是（）A . 试电笔的握法B . 电灯和开关的连接C . 发生触电事故时要立即断开电源D . 多个大功率用电器同时使用一个插座6. （2分）(2017·通州模拟) 下列说法中正确的是（）A . 电荷定向移动的方向是电流方向B . 两个轻质小球互相吸引因为它们带同种电荷C . 磁悬浮列车是利用磁极间相互作用增大摩擦力D . 小磁针能自动指南北方向是因为受到地磁场作用7. （2分）有些家用电器在使用过程中，温度过高会损坏电器。
山东省泰安市泰山区九年级(上)期末物理试卷(五四学制)
山东省泰安市泰山区九年级（上）期末物理试卷（五四学制）一、选择题（每题3分，共54分．以下每题均只有一个正确答案，选对得3分；多选、选错均不得分）1．（3分）下列材料属于导体材料的是（）A．石墨B．玻璃C．橡胶D．干木头2．（3分）洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，插座中有一个孔是用来接地的。
若在你家中这个孔没有接地，将会发生的现象是（）A．家用电器消耗的电能会增加B．人接触家用电器外壳时有可能发生触电事故C．家用电器的使用寿命会缩短D．家用电器不能正常工作3．（3分）下列事例中，通过做功的方式改变物体内能的是（）A．在火炉上烧水，水温升高B．两手相互摩擦，手的温度升高C．冬天利用热水流过暖气片来取暖D．在饮料中放入冰块，饮料变凉4．（3分）沈阳市禁止在公共场所吸烟。
当有人在你身边吸烟时，你会闻到烟味，这是因为（）A．分子很小B．分子间有引力C．分子间有斥力D．分子在不停地做无规则运动5．（3分）对一确定的导体，其电阻R＝所表示的意思是（）A．加在导体两端的电压越大，则电阻越大B．导体中电流越小，则电阻越大C．导体的电阻等于导体两端电压与通过导体的电流之比D．导体的电阻与电压成正比，与电流成反比6．（3分）下列对生活用电常识的认识中，符合要求的是（）A．开关接在火线或零线上都可以B．三脚插头的用电器也可插入两孔插座中使用C．使用测电笔时，手不要接触笔尾金属体，以免触电D．输电线进用户后应先接电能表7．（3分）教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。
在使用投影仪时，要求先启动带动风扇的电动机，再使灯泡发光；如果风扇不启动，灯泡就不能发光。
如图所示的电路图中能符合要求的是（）A．B．C．D．8．（3分）如图所示电路中，闭合开关S，用电压表测量L1两端电压的正确电路是（）A．B．C．D．9．（3分）如图所示，用丝绸摩擦过的玻璃棒靠近轻质小球时，产生互相吸引的现象，则该小球（）A．可能带正电，也可能不带电B．一定带正电C．可能带负电，也可能不带电D．一定带负电10．（3分）如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器，两个电压表V1、V2分别接入电路不同位置（图中未画出），闭合开关S，向右移动滑片P，发现电压表V1示数增大，电压表V2示数减小，下列判断中正确的是（）A．电压表V1测量的是电阻R1两端的电压B．电压表V2测量的是电源两端的电压C．在移动滑片的过程中，电阻R1与R2的电功率之比减小D．在移动滑片的过程中，电压表V1与V2的示数之和增大11．（3分）小明“测量小灯泡的电功率”，根据如图所示的电路连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（）A．小灯泡发生短路B．小灯泡发生了断路C．滑动变阻器发生了短路D．滑动变阻器的滑片接触不良12．（3分）如图是四冲程汽油机工作的示意图，其中表示内能转化为机械能的冲程的是（）A．B．C．D．13．（3分）常用手电筒灯泡的额定电流为0.3安，它正常工作时的电功率约为（）A．0.1瓦B．1瓦C．10瓦D．100瓦14．（3分）表示电流做功快慢的物理量是（）A．电压B．电功C．电功率D．电阻15．（3分）如图中所示的家用电器，正常工作时发热最多的是（）A．电暖气B．洗衣机C．电风扇D．电视机16．（3分）如图1所示电路，电源电压保持不变。
【物理】泰安市九年级上册期末精选试卷检测题
【物理】泰安市九年级上册期末精选试卷检测题一、初三物理电流和电路易错压轴题（难）1．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．2．演绎式探究﹣﹣﹣探究点电荷的电场强度如果带电体间的距离比它们的大小大得多，这样的带电体可以看成是点电荷．（1）实验发现，带电量分别为q1、q2的两个点电荷距离为r时，它们之间的作用力F=k，其中k为常量，当q1和r一定时，F与q2之间的关系图象可以用他图甲中的图线来表示．（2）磁体周围存在磁场，同样，电荷周围也存在磁场．电场对放入其中的电荷产生电场力的作用．点电荷q1和q2之间的作用力实际是q1（或q2）的电场对q2（或q1）的电场力．物理学中规定：放入电场中某一点的电荷受到的电场力F跟它的电量q的比值，叫做该点的电场强度，用E表示，则E= ．如图乙所示，在距离点电荷Q为r的A点放一个点电荷q，则点电荷q受到的电场力F= ，点电荷Q在A点产生的电场强度E A= ．（3）如果两个点电荷同时存在，它们的电场会相互叠加，形成合电场．如图丙所示，两个互成角度的电场强度E1和E2，它们合成后的电场强度E用平行四边形的对角线表示．如图丁所示，两个点电荷Q分别放在A、B两点，它们在C点产生的合电场强度为E合．请推导证明：E合=．【答案】（1）c；（2）；；；（3）证明过程如上所示【解析】试题分析：（1）作用力为F=k，k是常数，q1和r一定时，F与q2成正比，所以是一条过原点的直线，c符合题意；（2）根据题意，电场强度：E=；Q在A点对q的电场力：F=，所以点电荷Q在A点产生的电场强度：E A=/q=；（3）由题意知，AB在C点电场强度的大小相等，E A=E B=，且互相垂直，做出其合场强，如图所示：所以E=，即得证．【考点定位】电场强度；电荷间的相互作用3．小明有一个电路盒，面板上有L1、L2灯各一只，两个开关S1、S2，一个电流表。
泰安市泰山区九年级上期末物理测试卷(有答案解析)
山东省泰安市泰山区九年级（上）期末物理试卷（样卷）（解析版）一、选择（54分，每题3分）1．通常情况下，下列属于导体材料的一组是（）A．橡胶、铜 B．铁、陶瓷 C．石墨、盐水D．玻璃、空气2．在四冲程汽油机的工作过程中，把机械能转化为内能的是（）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程的示数是2.3V，3．在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8V，V1V的示数应为（）2A．1.5V B．3.8V C．2.3V D．6.1V4．下列做法符合安全用电的是（）A．使用测电笔时，手要接触笔尾的金属体B．家庭电路中保险丝可用铜丝代替C．家用电器着火时应迅速用水来灭火D．家用电器金属外壳不要接地5．如图所示实验或事例，属于内能转化为机械能的是（）A．由滑梯上滑下臀部会有灼热感B．搓手取暖C．钻木取火D．水蒸气将软木塞冲出6．关于温度、热量、内能，以下说法正确的是（）A．物体的温度越高，所含的热量越多B．温度高的物体，内能一定大C．0℃的冰块内能一定为0D．一切物体，不论温度高低，都具有内能7．下列给出的用电器中连接方式属于串联的是（ ）A ．烘托节日气氛的小彩灯B ．道路两旁的路灯C ．家中的电视盒电脑等家用电器D ．教室里照明用的日光灯8．某品牌的微型电脑吸尘器有两个开关，开关S 1控制照明灯L 和吸尘电动机M ，开关S 2只控制吸尘电动机M ．下列电路图符合要求的是（ ）A ．B ．C ．D ．9．如图所示，下列分析正确的是（ ）A ．只闭合S 1时，L 2发光、L 1不发光，A 2测L 2电流B ．只闭合S 2时，L 1发光、L 2不发光，A 1测L 1电流C ．闭合S 1、S 2时，L 1、L 2并联，A 2测L 2电流D ．闭合S 1、S 2时，L 1、L 2串联，A 1、A 2示数相等10．将“6V 3W ”和“3V 3W ”的两只灯泡串联接入电路中，要使其中一盏灯正常发光，则加在电路两端的电压是（ ）A ．3VB ．6VC ．7.5VD ．9V11．如图所示的电路中，使两盏灯都有电流流过的操作是（ ）A ．开关S 1、S 2、S 3都闭合B ．只闭合开关S 2、S 3C ．只闭合开关S 2D ．只闭合开关S 112．下列说法正确的是（ ）A ．“炙手可热”表明机械能转化为内能B ．“花香四溢”表明分子在做无规则运动C ．制作保险丝要选用熔点较高、电阻大的材料D ．家用电能表要安装在总开关之后13．如图中的电路图和实物图相对应的是 （ ）A ．B ．C ．D ．14．如图所示电路，电阻R 1=10Ω，闭合开关S ，电流表A 1的示数为0.3A ，电流表A 2的示数为0.5A ．下列说法正确的是（ ）A ．通过电阻R 2的电流为0.5AB ．电阻R 2的阻值为15ΩC ．电源电压为4.5VD ．电阻R 1消耗的电功率为3W15．如图所示的实验装置中，三个相同的烧瓶A 、B 、C 内部都盛有质量和初温均相等的液体，其中，A 、B 烧瓶中装的是水，C 瓶中装的是煤油，A 、B 、C 瓶中电阻丝的阻值分别为R A 、R B 、R C ，且R A =R C ＞R B ．当合上开光S 通电一段时间后（三个烧瓶中的液体均未达到沸腾），A 、B 、C 瓶中温度计示数分别为T A 、T B 、T C ．对三只温度计示数的判断，下列说法正确的是（均不计热损失，比热容C 水＞C 煤油）（ ）A ．T A =TB ＜TC B ．T A =T C ＞T B C ．T C ＞T A ＞T BD ．T A ＞T B ＞T C16．将规格都是“220V 100W ”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（ ）A．三个用电器产生的热量一样多B．电风扇产生的热量最多C．电视机产生的热量最多D．电烙铁产生的热量最多17．如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动过程中，下列说法正确的是（）A．电流表的示数变大B．电压表的示数变大C．电压表与电流表示数的比值不变D．电压表示数变大，电流表示数变小18．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（）A．电流表A示数与电流表A示数的差值1B．电压表V示数与电流表A示数的比值C．电压表V示数与电流表A示数的乘积示数的乘积D．电压表V示数与电流表A1二、填空题（8分，每空1分）19．如图所示，电压表的示数是______V，电能表的示数是______kW•h．20．如图所示，将塑料绳一端扎紧，把绳尽可能撕成更多的细丝，用手从上向下捋几下，观察到细丝蓬散开来，是因为细丝与手摩擦后带上______（选填“同”或“异”）种电荷而相互______．21．如图所示，在一个配有活塞的厚玻璃筒里放一小团蘸了乙醚的棉花，把活塞迅速压下去，可看到筒内棉花燃烧，这是通过对气体______的方式，使气体的内能______（选填“增大”、“减小”或“不变”），温度升高，达到棉花的燃点，使棉花燃烧．22．电路元件甲和乙的电流与两端电压的关系如图所示，由图可知，甲的电阻是______Ω．若将甲，乙并联到电压为2v的电源两端，干路中的电流是______A．三、实验题（23题6分，24题12分，共18分）23．实验室内所用导线很短，导线的电阻忽略不计．但长距离输电需要两条输电线，输电线的电阻则不能忽略不计．当输电线某处发生短路时，整个输电线路的电阻会发生改变．已知每米输电线的电阻是0.01Ω．（1）请你利用学过的电学知识，在如图所示的虚线框内为检修人员设计一个检修电路（器材和仪表任选），可以根据仪表的示数进行有关的计算，以确定输电线短路的位置，便于检修人员迅速赶往短路所在位置排除故障．（2）计算“短路点与测量点之间的距离”的表达式为：______．24．在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5V），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω 2A”、“50Ω 1A”），导线若干．（1）请根据如图甲的电路图用笔画线将图乙中的实物图连接完整（注意电流表的量程选择）．（2）小丽实验时，在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5V，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向______（选填“E”或“F”）端移动，小丽移动变阻器滑片P的目的是：______．（3）小丽为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是______，因为当把20Ω电阻接入电路中时滑动变阻器须接入的电阻是：______Ω．（4）假如接入某一个电阻时，电压表指针有明显偏转，电流表指针几乎不动，则电路中的故障是：______．四、计算题（25题4分，26题7分，27题9分，共20分）25．某电焊机输出电压是40V，输出功率是2000W．求：（1）输出导线上的电流多大？（2）电焊机1min产生的热量是多少？=4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为______A，26．在如图电路中，电源电压为6V，R1的阻值为______Ω．电阻R227．如图是某电热水壶的铭牌．（1）该电热水壶正常工作时的电阻是多少？（2）要将水从25℃加热到85℃，则1.2L的水需吸收热量是多少？（3）若加热题（2）中的水用时315s，电热水壶加热效率为96%，则它的实际工作电压是多少？2019-2019学年山东省泰安市泰山区九年级（上）期末物理试卷（样卷）参考答案与试题解析一、选择（54分，每题3分）1．通常情况下，下列属于导体材料的一组是（）A．橡胶、铜 B．铁、陶瓷 C．石墨、盐水D．玻璃、空气【考点】导体．【分析】根据导体和绝缘体的定义：容易导电的物体是导体，不容易导电的物体是绝缘体即可作出判断．【解答】解：常见的导体包括：人体、大地、各种金属、石墨、酸碱盐的溶液等．题中四个选项中，属于导体的是：铜、铁、石墨、盐水．其他为绝缘体．故选C．【点评】此题考查哪些物体为导体，属于识记的内容，比较简单．2．在四冲程汽油机的工作过程中，把机械能转化为内能的是（）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程【考点】内燃机的四个冲程．【分析】在内燃机的做功冲程中能量转化是内能转化为机械能，压缩冲程中能量转化是机械能转化为内能．【解答】解：在压缩冲程中，活塞压缩汽油与空气形成的燃料混合物，活塞对气体做功，将机械能转化为气体的内能．故选B．【点评】解决此题要结合内燃机的四个冲程工作特点进行分析解答，基础性题目．的示数是2.3V，3．在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8V，V1的示数应为（）V2A．1.5V B．3.8V C．2.3V D．6.1V【考点】串联电路的电压规律．【分析】串联电路两端电压等于各部分电路电压之和．【解答】解：根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源两端电压，由于串联电路两端电压等于各部分电路电压之和，因此V2的示数为：3.8V﹣2.3V=1.5V．故选A．【点评】本题考查串联电路电压的特点，是一道基础题．4．下列做法符合安全用电的是（）A．使用测电笔时，手要接触笔尾的金属体B．家庭电路中保险丝可用铜丝代替C．家用电器着火时应迅速用水来灭火D．家用电器金属外壳不要接地【考点】安全用电原则．【分析】（1）安全用电的原则是：不靠近高压带电体（室外、高压线、变压器旁），不接触低压带电体；（2）人体触电的原因：当加在人体上的电压大到一定数值时，通过人体的电流就达到一定程度，发生触电事故．（3）保险丝的作用：当电路的电流过大时，能迅速的切断电路，从而保护电路．【解答】解：A、测电笔的使用方法：使用测电笔时，手要接触测电笔尾部的金属体．笔尖接触电线，符合题意．B、铜丝电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此不会熔断，起不到保险的作用．不合题意．C、水是导体，发生火灾时，如果用水去救火，会造成触电．不合题意．D、家用电器使用时金属外壳要接地．当用电器的外壳和火线间的绝缘破损，使外壳带电，电流就会流入大地，不会对人体造成伤害．不合题意．故选A．【点评】本题考查了安全的常识，我们要不接触低压带电体，不靠近高压带电体．5．如图所示实验或事例，属于内能转化为机械能的是（）A．由滑梯上滑下臀部会有灼热感B．搓手取暖C．钻木取火D．水蒸气将软木塞冲出【考点】做功改变物体内能．【分析】在一定的条件下，各种能量都可以相互转化．内能转化为机械能就是利用内能来做功的过程．分析清楚图示物理情景即可正确解题．【解答】解：A、由滑梯上滑下，臀部会有灼热感，机械能转化为内能，不符合题意，故A错误；B、C、搓手取暖，钻木取火，都是机械能转化为内能，不符合题意，故B、C错误；D、水蒸气顶开软木塞，是利用水蒸气的内能来做功，把内能转化为机械能，符合题意，故D正确；故选D．【点评】此题主要考查的是对内能的利用的了解和掌握，是一道基础题．主要体现物理来源于生活，又服务于社会的新理念．6．关于温度、热量、内能，以下说法正确的是（）A．物体的温度越高，所含的热量越多B．温度高的物体，内能一定大C．0℃的冰块内能一定为0D．一切物体，不论温度高低，都具有内能【考点】温度、热量与内能的关系．【分析】（1）热量是指在热传递过程中传递能量的多少．不能说含有多少热量．（2）内能的大小跟质量、温度、状态有关．（3）一切物体都具有内能．【解答】解：A、热量是一个过程量，只能说吸收热量或放出热量，故A错误；B、内能的大小跟质量、温度、状态有关，因此单凭温度，不能判断内能一定大．故B错误；C、一切物体都具有内能，则0℃的冰块内能不为0，故C错误；D、一切物体都具有内能，不论温度高低，都具有内能，故D正确．故选D．【点评】本题是一道热学综合题，主要考查学生对内能、热量的含义的理解，是中招的热点，热学的难点．要注意区分．7．下列给出的用电器中连接方式属于串联的是（）A．烘托节日气氛的小彩灯B．道路两旁的路灯C．家中的电视盒电脑等家用电器D．教室里照明用的日光灯【考点】串联电路和并联电路的辨别．【分析】电路的基本连接形式有两种：一种是串联，在串联电路中电流只与一条路径，各用电器之间首尾相接；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间并列连接．【解答】解：A、烘托节日气氛的小彩灯之间相互影响，是串联的，故该选项说法符合题意；B、道路两旁的路灯之间互不影响，是并联的，故该选项说法不符合题意；C、家中的电视盒电脑等家用电器，既可以单独工作又互不影响，是并联的，故该选项说法不符合题意；D、教室里照明用的日光灯，既可以单独工作又互不影响，是并联的，故该选项说法不符合题意．故选A ．【点评】会根据串并联电路的特点识别串并联电路，知道家庭电路中各用电器的连接方式为并联连接．8．某品牌的微型电脑吸尘器有两个开关，开关S 1控制照明灯L 和吸尘电动机M ，开关S 2只控制吸尘电动机M ．下列电路图符合要求的是（ ）A ．B ．C ．D ．【考点】串、并联电路的设计．【分析】开关S 1只控制照明用的小灯泡L ，开关S2只控制吸尘用的电动机M ，说明，小灯泡L 和电动机M 独立工作、互不影响即为并联，再根据开关的作用，判断开关的位置．【解答】解：A 、开关S 1为总开关，控制小灯泡和电动机，开关S 2只控制小灯泡，不合题意；B 、开关S 1为总开关，控制小灯泡和电动机，开关S 2只控制电动机，符合题意，该图正确．C 、开关S 2为总开关，控制小灯泡和电动机，开关S 1只控制小灯泡，不合题意；D 、开关S 1只控制小灯泡，开关S 2只控制电动机，不合题意；故选B ．【点评】（1）根据二者是否相互影响，判断出它们的连接方式，相互影响为串联，互不影响为并联；（2）根据开关的控制作用，确定开关的位置，控制整个电路，开关要在干路上；单独控制某个用电器，开关应与用电器串联连接在支路上．9．如图所示，下列分析正确的是（ ）A ．只闭合S 1时，L 2发光、L 1不发光，A 2测L 2电流B ．只闭合S 2时，L 1发光、L 2不发光，A 1测L 1电流C ．闭合S 1、S 2时，L 1、L 2并联，A 2测L 2电流D ．闭合S 1、S 2时，L 1、L 2串联，A 1、A 2示数相等【考点】串联电路和并联电路的辨别．【分析】电流表的电阻很小，相当于导线．可以根据电流的走向判断电路的连接方式．根据与电流表是否串联判断测量的是哪个灯泡的电流．【解答】解：A 、只闭合S 1时，由于S 2的断开，灯泡L 2没有接通，电路中只有灯泡L 1连入电路，则L 1发光、L 2不发光．故A 错．B 、只闭合S 2时，由于S 1在干路上，处于断开状态，电路没有形成通路，则灯泡都不亮，故B 错．C 、D 、闭合S 1、S 2时，电流分两路分别流入L 1、L 2，L 1、L 2并联，则A 2与L 2串联，所以测L 2电流．故C 正确，D 错．故选C ．【点评】此题主要考查了对电路连接方式的分析，同时还考查了电流表的连接情况．10．将“6V 3W ”和“3V 3W ”的两只灯泡串联接入电路中，要使其中一盏灯正常发光，则加在电路两端的电压是（ ）A ．3VB ．6VC ．7.5VD ．9V【考点】电功率与电压、电流的关系；欧姆定律的应用．【分析】已知两灯泡的额定电压和额定功率，根据P=UI 求出两灯的额定电流，再根据欧姆定律求出两灯泡的电阻；灯泡正常发光时的电流和额定电流相等，两灯串联后，正常发光的是电流较小的一个，再根据电阻的串联和欧姆定律求出电路两端的电压．【解答】解：根据P=UI 可得，两灯泡的额定电流：I 1===0.5A ，I 2===1A ，根据欧姆定律可得，两灯泡的电阻分别为：R 1===12Ω，R 2===3Ω；串联电路中各处的电流相等，如果其中一灯泡正常发光，则电路中的电流I=I 1=0.5A ，串联电路中总电阻等于各分电阻之和，电路两端的电压：U=I （R 1+R 2）=0.5A ×（12Ω+3Ω）=7.5V ．故选C ．【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是根据串联电路的特点确定电路中的电流．11．如图所示的电路中，使两盏灯都有电流流过的操作是（ ）A ．开关S 1、S 2、S 3都闭合B ．只闭合开关S 2、S 3C ．只闭合开关S 2D ．只闭合开关S 1【考点】串联电路和并联电路的辨别．【分析】据题目的要求能看出，该题需要选出两灯都有电流的通过的选项即可，故据此分析，应特别注意短路情况的理解．【解答】解：A 、开关S 1、S 2、S 3都闭合时，电路发生短路，故不符合题意；B 、只闭合开关S 2、S 3，L 1发光，L 2被短路，故不符合题意；C 、只闭合开关S 2，此时L 1和L 2串联，故两灯中都有电流通过，故符合题意；D 、只闭合开关S 1，只有灯L 2工作，故不符合题意；故选C ．【点评】本题考查了电路的连接特点．对于通过开关来改变电路连接方式的习题，一定要看清题目中电流的流经路径，应特别注意短路情况的分析．12．下列说法正确的是（ ）A ．“炙手可热”表明机械能转化为内能B ．“花香四溢”表明分子在做无规则运动C ．制作保险丝要选用熔点较高、电阻大的材料D ．家用电能表要安装在总开关之后【考点】分子的运动；热传递改变物体内能；家庭电路的连接；熔断器的作用及保险丝的选择方法．【分析】（1）改变物体内能的方式有两种：做功和热传递；做功改变物体内能的实质是能量的转化，热传递改变物体内能的实质是能量的转移；（2）分子是构成物质的基本微粒之一，分子永不停息地做无规则运动；（3）保险丝是利用电阻率大、熔点低的材料制成的，当电流过大时，产生较多的热量，从而熔断，对电路起到保护作用；（4）据家庭电路的构成可知，庭中的电能表应该安装在空气开关前面．【解答】解：A 、“炙手可热”是能量的转移，因此是利用热传递改变物体内能的，故A 错误；B 、“花香四溢”，说明分子在做无规则的运动，属于扩散现象，故B 正确；C 、制作保险丝的材料熔点较低、电阻较大，这样才能在电流过大时及时熔断，故C 错误；D 、据家庭电路的构成可知，庭中的电能表应该安装在空气开关前面，故D 错误．故选B ．【点评】此题考查学生对改变内能两种途径的掌握、分子的运动、保险丝的特点的了解、电能表的安装，知识点较多，属于中等题．13．如图中的电路图和实物图相对应的是（）A．B．C．D．【考点】根据实物图画电路图．【分析】根据电流流向法先判断出两个灯泡的连接方式，再看开关的位置后，即可得出哪个图是正确的．【解答】解：电流从电源的正极出发，分别流经两个灯泡，一条经过灯泡L1后到达开关S1回到负极；另一条经过开关S2后，再经过另一个灯泡L2到达开关S1回到负极，所以两灯并联；开关S1控制干路，开关S2只控制灯泡L2，对应的电路图是D．故选D．【点评】本题考查了电路的识别能力，关键是根据电流流向法判断两灯泡的连接方式和开关的位置．14．如图所示电路，电阻R1=10Ω，闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.5A．下列说法正确的是（）A．通过电阻R2的电流为0.5A B．电阻R2的阻值为15ΩC．电源电压为4.5V D．电阻R1消耗的电功率为3W【考点】电功率的计算；并联电路的电流规律；并联电路的电压规律；欧姆定律的应用．【分析】由电路图可知，两电阻并联，电流表A 1测R 1支路的电流，A 2测干路电流；根据并联电路的电压特点和欧姆定律求出电源的电压，根据并联电路的电流特点求出通过R 2的电流，再根据欧姆定律求出R 2的阻值，根据P=UI 求出电阻R 1消耗的电功率．【解答】解：∵两电阻并联，∴电源的电压U=U 2=U 1=I 1R 1=0.3A ×10Ω=3V ；R 2的电流I 2=I ﹣I 1=0.5A ﹣0.3A=0.2A ，R 2===15Ω；电阻R 1消耗的电功率P 1=U 1I 1=3V ×0.3A=0.9W ．故选B ．【点评】本题考查了并联电路的特点和欧姆定律、电功率的计算，关键是电流表所测电路元件的判断．15．如图所示的实验装置中，三个相同的烧瓶A 、B 、C 内部都盛有质量和初温均相等的液体，其中，A 、B 烧瓶中装的是水，C 瓶中装的是煤油，A 、B 、C 瓶中电阻丝的阻值分别为R A 、R B 、R C ，且R A =R C ＞R B ．当合上开光S 通电一段时间后（三个烧瓶中的液体均未达到沸腾），A 、B 、C 瓶中温度计示数分别为T A 、T B 、T C ．对三只温度计示数的判断，下列说法正确的是（均不计热损失，比热容C 水＞C 煤油）（ ）A ．T A =TB ＜TC B ．T A =T C ＞T B C ．T C ＞T A ＞T BD ．T A ＞T B ＞T C【考点】焦耳定律．【分析】根据Q=I 2Rt 和Q=cm △t 进行分析，先比较AB 温度计示数的关系；然后比较AC 中温度计示数的关系，最后得出三者之间的关系．【解答】解：由Q=I 2Rt 可知，A 、C 中电阻丝产生的热量相同，B 中产生的热量最少，由于AB 中都为水，因此产生热量多的温度计升高的示数就大，故T A ＞T B ；由Q=cm △t 可知，吸收的热量和质量都相同时，比热容越小，温度变化越快，因此煤油中温度计的示数大，故T C ＞T A ；综合分析可得：T C ＞T A ＞T B ．故选C ．【点评】本题考查了学生对焦耳定律、吸热公式的掌握和运用，判断出电热丝放热的多少是本题的关键．16．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（）A．三个用电器产生的热量一样多B．电风扇产生的热量最多C．电视机产生的热量最多D．电烙铁产生的热量最多【考点】电功的实质．【分析】分别接入220V的电路中，三个用电器都正常工作，实际功率相同（等于额定功率）、通电时间相同，根据W=Pt可知消耗的电能相同，通过分析三种用电器使用时的能量转化情况，找出产生热量最多的用电器．【解答】解：∵U=220V，∴三种用电器的实际功率：P=P=100W；额又∵W=Pt∴三种用电器消耗的电能相同；∵电视机将一部分电能转化为光能，电风扇中的电动机将电能大部分转化机械能，电烙铁将电能全部转化为内能．∴产生热量最多的是电烙铁．故选D．【点评】电流做功的实质：电流做功的过程就是消耗电能转化为其它形式能的过程，能分析三种用电器的能量转化是本题的关键．17．如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动过程中，下列说法正确的是（）A．电流表的示数变大B．电压表的示数变大C．电压表与电流表示数的比值不变D．电压表示数变大，电流表示数变小【考点】滑动变阻器的使用；串联电路的电流规律；欧姆定律的应用；电阻的串联．【分析】①首先分析电路图：定值电阻R与滑动变阻器串联，电流表测量的是整个电路中的电流，电压表并联在定值电阻两端，测量的是定值电阻两端的电压；②当滑动变阻器的滑片P向左移时，分析滑动变阻器接入电路中的阻值的变化，结合欧姆定律I=确定电流表示数的变化情况；③定值电阻R的阻值不变，可利用公式U=IR判断出定值电阻R两端电压的变化情况，即电压表示数的变化情况；④首先要明确电压表与电流表示数的比值的含义，从而可以判断出电压表与电流表示数比值的变化．【解答】解：定值电阻R与滑动变阻器串联，电流表串联在电路中，电压表并联在定值电阻两端；①滑动变阻器的滑片P向左移动时，滑动变阻器接入电路的阻值变大，即总电阻变大，由欧姆定律I=可知，电路中的电流变小，即电流表的示数变小；②定值电阻的阻值不变，而电路中的电流变小，由公式U=IR可知，定值电阻两端的电压变小，即电压表的示数变小；③电流表测量的是整个电路中的电流，电压表测量的是定值电阻两端的电压，所以电压表与电流表示数的比值为定值电阻的阻值，而定值电阻的阻值不变，所以电压表与电流表示数的比值不变．故A、B、D不符合题意；C符合题意．故选C．【点评】本题考查欧姆定律公式及其变形的灵活运用，难点是判断滑动变阻器滑片移动过程中电路电阻的变化，要知道串联电路电流和电阻的规律．18．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（）A．电流表A示数与电流表A1示数的差值B．电压表V示数与电流表A示数的比值C．电压表V示数与电流表A示数的乘积D．电压表V示数与电流表A1示数的乘积【考点】电路的动态分析．【分析】由图可知R1和R2并联，电压表测量并联支路（电源电压）电压，电流表A1测R1支路的电流，A测干路电流；根据电源的电压判断电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知通过R1电流的变化；根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知该支路电流的变化，利用并联电路的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
山东省泰安市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共12题；共24分)1. （2分） (2020九上·福田期末) 下列数据最符合实际的是（）A . 一节新干电池的电压约为B . 对人体而言安全的电压是C . 书桌的台灯工作时的电流约为D . 教室里每盏日光灯的功率约为2. （2分）(2019·新疆) 芯片是指含有集成电路的硅片，制造芯片的主要材料是（）A . 导体B . 半导体C . 绝缘体D . 超导体3. （2分） (2018九上·潘集模拟) 有些家用电器在使用过程中，温度过高会损坏电器。
下列家用电器中要防止电热产生危害的是（）A . 电饭煲B . 电热水器C . 电熨斗D . 电风扇4. （2分） (2018九上·东营月考) 关于家庭电路及安全用电，下列说法中正确的是（）A . 家庭电路中，控制各个灯具的开关都应安装在火线上B . 使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故C . 家庭电路中,插座与灯是串联D . 输电线进户后，先后接总开关、电能表、保险装置5. （2分） (2016九下·重庆开学考) 如图所示的电蚊拍，具有灭蚊和照明等功能．当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电，同时起到灭蚊和照明作用．下列电路设计符合这种要求的是（）A .B .C .D .6. （2分）(2018·海淀模拟) 如图所示，电路中电源两端的电压保持不变，闭合开关S，电流表A1、A2的示数分别为I1、I2 ，电压表V的示数为U．某时刻，在滑动变阻器滑片P位置没有改变的情况下，突然出现电流表A2的示数减为I1 ，而电流表A1和电压表V示数不变的现象。
对于此电路可能出现的故障，下列判断中正确的是（）A . 滑动变阻器出现短路B . 滑动变阻器出现断路C . 电灯L出现短路D . 电灯L出现断路7. （2分） (2019九上·蓝山期中) 如图所示的电路，对a、b表示的判断正确的是（）A . a是电流表，b是电流表B . a是电流表，b是电压表C . a是电压表，b是电流表D . a是电压表，b是电压表8. （2分）(2020·贵港) 如图所示，保持电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向左移动，下列说法正确的是（）A . 在甲图中，电压表V示数不变，电流表A1、A2示数均变大B . 在甲图中，电流表A1示数变小，电压表V、电流表A2示数均不变C . 在乙图中，电压表V1示数不变，电流表A、电压表V2示数均变小D . 在乙图中，电压表V2示数变大，电流表A示数变小，电压表V1示数不变9. （2分）(2014·镇江) 如图是通电金属棒在磁场中运动的实验场景，据此原理设计的家电是（）A . 电热水壶B . 电饭锅C . 电风扇D . 电熨斗10. （2分）(2020·吉林模拟) 在家庭电路中，一定不会引发总开关(带有漏电保护器)跳闸的是（）A . 火线和零线直接连通B . 安装用电器时站在地上的人接触火线C . 正在发光的台灯灯丝断了D . 同时使用多个大功率用电器11. （2分）用伏安法测甲、乙两个导体的电阻时，分别测出了通过导体的电流I和电压U ，然后作出了I—U 的图像如图，由此可以判断（）A . R甲= R乙B . R甲〈 R乙C . R甲〉R乙D . 无法判断R甲与 R乙的大小12. （2分）如图所示，已知灯泡标有“4V 4 W”字样，滑动变阻器阻值为0～8 ，当滑片P移到端点a 时，小灯泡正常发光，当滑片P移到中点时，小灯泡的电阻和实际功率分别为（）A . 4 Ω 1 WB . 1 Ω 4 WC . 4 Ω 2 WD . 2 Ω 1W二、填空题 (共10题；共26分)13. （3分） (2017九下·盐城期中) 如图为小娟家洗手间的部分电路，白炽灯L上标有“220V40W”字样，L正常工作时电阻为________Ω。
该电路存在的安全隐患是________。
小娟改进电路后，想到家人常忘记关灯，便把标有“220V 60W”的白炽灯L1与L串联接入A、B之间，则电路的总功率比原来________（选填“大”或“小”）。
14. （2分）均标有“220V60W”的白炽灯、电风扇、电热器并联在照明电路中，相同时间内电流做功________ （填“相等”或“不相等”）相同时间内产生热量按多到少的排列是________ 。
15. （3分）(2020·龙湖模拟) ________实验证明了电流周围存在磁场。
如图所示，回形针处于静止状态，通电螺线管(电流方向见图)的下端为________极。
回形针因处在通电螺线管所产生的磁场中而被磁化，它的上端为________极。
16. （2分） (2018九上·开州期末) 如图所示电路中电源电压保持不变，灯泡标有“6V 3W”字样，当开关S 闭合后，灯泡L正常发光，电流表的示数为0.8A。
则电阻R=________Ω，通电10s，R产生的热量为________ J。
17. （4分）________是世界上最早研究磁现象的国家．并制成了指向仪器 ________，它是用天然磁石磨制成的 ________，静止时其 ________指向南方．18. （3分） (2020·广东模拟) 如下图所示电路，开关S接到a后，电磁铁左端为________极，小磁针静止时，A端是________极。
将开关S 由a换到b，调节变阻器的滑片P，保持电流表的示数不变，电磁铁的磁性________（选填“增强”、“减弱” 或"不变"）。
19. （3分）某导体两端的电压为12伏，通过它的电流为0.6安，10秒内通过该导体横截面的电荷量为________ 库，其电阻为________ 欧。
当通过它的电流为0.3安时，该导体的电阻为________ 欧。
20. （2分）(2020·达县) 如图所示是家庭部分电路图，为了安全用电，熔断器应串联接在干路的________（选填“火线”或“零线”）上。
小红家的电子式电能表表盘土标有“3600imp/kW·h”的字样（imp表示电能表指示灯闪烁次数），在该电路中，只让L1单独工作5min，电能表指示灯闪烁30次，则L1的实际功率是________W。
21. （2分）(2019·宜宾) 如图中所示电路中，已知定值电阻R1＝20Ω，开关闭合后，两个完全相同的电流表A1、A2指针均指在同一位置，如图乙所示，则此时通过R1的电流为________A，在10s内R2产生的热量为________J。
22. （2分） (2016九上·包河期中) 如图所示，电源电压是6V且不变，S闭合后电压表示数为2V，则灯L1两端电压为________ V；灯L1和灯L2的电流是________（选填“L1”、“L2”或“一样”）大．三、作图题 (共3题；共25分)23. （15分）(2020·遂宁) 请根据要求作图（保留作图痕迹）。
（1）图中A'B'是物体AB在平面镜中所成的像，请根据平面镜成像特点作出物体AB；（2）一木箱静止于斜面，请作出木箱对斜面的压力示意图；（3）根据安全用电原则将图中的灯泡和开关连入照明电路。
24. （5分） (2018九上·樟树期中) 自动售票公交车后门两侧的扶手上各装有一个红色按钮，如图甲所示，想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车并打开车门。
请你在虚线框内画出这个电路的电路图。
25. （5分）(2020·江苏模拟) 如图，请根据通电螺线管N极的位置，在图中标出电源的正极和其中一条磁感线的方向。
四、计算题 (共2题；共25分)26. （15分）(2014·南通) 如图，电源电压恒定，R1、R2是定值电阻，R1=10Ω，滑动变阻器R3标有“20Ω0.5A”字样．只闭合开关S1 ，电流表的示数为0.9A；再闭合开关S2、S3 ，电流表的示数变为1.5A，求：（1）电源电压；（2）开关S1、S2、S3都闭合时，R2在10s内产生的热量；（3）只闭合开关S3 ，移动变阻器滑片时，R1的电功率变化范围．27. （10分） (2017九上·成都月考) 某型号电热水壶的额定电压为220V，正常工作时的电流为5A，壶中装有2kg温度为20℃的水．已知c水=4.2×103J/（kg•℃）．求：（1）该电热水壶正常工作时的电功率．（2）将这壶水加热到100℃，水吸收的热量．五、实验题 (共4题；共32分)28. （11分）甲乙两小组探究“电流与电压和电阻的关系”．实验室提供的实验器材有：电源（电压恒为4.5V），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω2A”“50Ω 1A”），小灯泡一只（额定电压2.5V），导线若干．（1）甲小组探究“电流与电压的关系”．请你根据图甲的电路图用笔划线代替导线将图乙中的实物电路连接完整．（2）他们将5Ω的电阻接入电路，检查无误后闭合开关，发现电压表无示数，电流表有示数，造成这一现象的原因可能是________ （写出一条即可）排除故障后进行实验得到的数据如下表，由此可得到的实验结论是________ ．电压U/V 1.0 1.5 3.0电流I/A0.20.30.6（3）乙小组探究“电流与电阻的关系”．①将5Ω的电阻接入电路，检查无误后闭合开关，移动滑片，使电压表的示数为1.5V，并记下相应的电流值．再用10Ω的电阻替代5Ω的电阻，此时滑片应向________ （选填“左”或“右”）端移动直到电压表的示数为________ V，读出电流表的示数．②为了完成用四个定值电阻进行实验，应选择滑动变阻器的规格是________ ．③他们用小灯泡替换定值电阻，移动滑片，使小灯泡正常发光，电流表示数如图丙所示，则小灯泡的额定功率是________ W．29. （4分）(2020·邵阳) 同学们准备了学生电源、滑动变阻器、电流表、开关、导线。
还有完全相同的甲、乙两烧瓶，其中分别装有电阻、和相同的温度计，连接了如图所示的电路，进行实验探究：（1）小明利用这套装置比较甲、乙两瓶中液体的比热容，为了使两种液体在一定时间内吸收的热量相等，他设计电路时必须满足的条件是、的阻值________（选填“相同”或“不同”）。
