穿墙套管分类及用途

35KV穿墙套管

35KV穿墙套管1. 产品标准：本产品性能符合GB4019-88标准。

2. 用途：本系列套管为环氧树脂APG工艺压力凝胶成型结构，它适用于额定电压为35KV及以下成套设备中，作为绝缘隔离和联接过度用。

3. 结构简介：套管耐污及潮湿，无需特别维护，只需定期地清楚表面污物。

安装时，母排从中穿过。

使用条件1.海拔高度不超过1000M2.周围气温+40℃~5℃;3.当空气温度+20℃时，相对湿度布超过85%4. 无严重影响触头盒绝缘的气体、蒸汽、灰尘及其它爆炸性和腐蚀介质的场所。

产品规格1. 额定电压：0、35KV;2. 最高电压：40.5KV；3. 应能承受工频耐压（有效值）42KV、95KV、5min；雷电冲击耐压电压（峰值）：75KV、185KV（注：95KV/185KV为35KV套管试验值）套管外形180x110-194套管欧式穿墙套管套管100X145X218 套管128-100X100-246 套管140X200-197 套管140X200X230 套管152X152X260 套管210-125X125-233陶瓷穿墙套管型号额定电压 KV 额定电流ACB、CLB户内铜、铝排穿墙套管35 200、400、600、1000CWB、CWLB户外铜、铝排穿墙套管35 1500、2000、3000、3150产品性能1.瓷瓶：采用世界知名号称陶瓷之都“景德镇”所烧出的陶瓷。

2.穿墙套管又叫做穿墙管，防水套管，墙体预埋管，防水套管分为刚性防水套管和柔性防水套管。

两者主要是使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，刚性防水套管一般用在地下室等管道需穿管道地位置。

3.柔性穿墙防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。

柔性穿墙防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性穿墙防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

★户内外穿墙套管及复合干式穿墙套管

北京鑫华菱复合绝缘子有限公司复合干式穿墙套管：一、用途及适用范围FCGW系列复合绝缘干式穿墙套管适用于交流电力系统额定电压 35kV以下、频率 50Hz 的户内外变电站中，作为高压导体穿越墙壁或其他接地体时，作为高压导体的电气绝缘和机械支撑作用，也适用于是10kV 真空断路器高压进出线的绝缘和支撑。

尤其适用于污秽地区能有效地防止污闪事故，是当前广泛使用的瓷质穿墙套管的换代产品。

使用条件环境温度：-40℃~+40℃海拔高度：1000m污秽等级：可应用于Ⅲ级及以上重污秽地区复合干式套管是一种新型的穿墙套管，它的内绝缘采用新型绝缘材料，外绝缘（硅橡胶伞裙）使用高温硫化硅橡胶，具有良好的耐污能力，防爆性能和抗震性，符合电力部门无油化，小型化的发展趋势，是满足城乡电网改造要求的新一化高压输变电产品。

型号：FCGW-12/200~1250、FCGW12/250-1000、FCGW-12/1600~4000、FCGW-24/200~4000、FCGW-40.5/200~3150、FCGW-40.5/600~3000、FCGW-72.5/200~3000、FCGW-72.5/600~3000、FCGW-126/600~3000、FCGW-126/630~3150户内铜导体穿墙瓷套管：CA-7.2/250 CA-7.2/400 CA-12/250 CA-12/400户外铜导体穿墙瓷套管：CWB2-12/400 CWB2-12/630 CWC-24/2000 CWC-24/2500 CWC-24/3150户内铝导体穿墙套管：CL-10/250 CL-10/400 CL-10/630 CL-10/250 CL-10/400 CL-10/63010～20户外-户内铝（铜）导体穿墙套管：CWWL-10/250-2 CWWL-10/400-2 CWWL-10/630-2 CWWL-10/250-2 CWWL-10/400-2 CWWL-10/630-235kV户外-户内铜、铝导体穿墙套管：CWL-35/250 CWL-35/400 CWL-35/6306～10kV户内铜导体穿墙套管：CB-10/200 CB-10/400 CB-10/63010kV户外-户内铜导体穿墙套管CWB-10/400 CWB-10/630 CWB-10/1000 CWB-10/1500尊重客户，理解客户，持续提供超越客户期望的产品与服务，做客户们永远的伙伴。

套管的作用

防水套管又叫穿墙套管，穿墙管。

柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。

防水套管分为刚性防水套管和柔性防水套管。

两者主要是使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，刚性防水套管一般用在地下室等管道需穿管道地位置。

柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。

柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水，而柔性防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，也可自己加工，用于有减震需要的管路，如和水泵连接的管道穿墙时。

不管是柔性防水套管还是刚性防水套管都是用于管道穿过受有振动或有严密防水要求的建筑物墙壁的五金配件，常用于建筑、化工、钢铁、自来水、污水处理等单位。

一、防水套管主要的作用“保护管道不被破坏”——塑料类管材穿越楼板需要保护。

比如上述大家关于u-pvc排水塑料管加套管的做法，就是防止管道根部受外力破坏的一种保护性措施。

（塑料类管材最怕从根部破坏，因为，维修很困难）。

同理，对于塑料类给水管材，在楼板上加设套管，不仅考虑施工、或维修，更有保护根部不被破坏的作用。

大家知道，塑料类给水管材的套管，不一定要穿过楼板，但，在楼板上的高度有明确的要求，目的就在于此。

（可见规程内容、有详解）。

——管道穿越基础墙体，多见混凝土剪力墙，也要安装套管，保护管道——当建筑物发生沉降时，通过管道和套管间的缝隙，以祢补管道随建筑物沉降的差值，减低建筑物对管道的压力。

穿墙套管的应用与施工

穿墙套管的应用与施工安装管道时，管道与管道线要对正，高低要调平，确保两端面对接准确。

两端面错位量要控制在1.0毫米以内。

采用穿墙套管连接安装管道时，穿墙套管内两端插入长度要调整对称。

由于穿墙套管热膨胀系数约为钢的1/3左右，因此伸缩间隙可减少至3～5mm。

采用法兰连接时，其法兰端面须与穿墙套管端面平齐。

穿墙套管是采用自蔓延高温合成--离心法制造的。

（1）穿墙套管能够在高温（80度）、强酸、高冲刷的环境中保证其特性，一般的材料很难在这个环境中保持多年不坏。

穿墙套管是采用高技术生产工艺-自蔓燃高温离心合成法制造。

穿墙套管的标准长度是300mm而刚性套管的标准长度是200mm，但是它们有个共同点就是可以根据施工的需要任意加长或减短。

不管是柔性防水套管还是刚性防水套管都是用于管道穿过受有振动或有严密防水要求的建筑物墙壁的五金配件，穿墙套管常用于建筑、化工、钢铁、自来水、污水处理等单位。

（2）如果将圆钢弯成圆形，焊于工艺管线与穿墙套管之间，能保证防水穿墙套管不渗水，但不能起到防震效果，达不到穿墙套管的工作性能。

挡圈的宽度均匀，遇有焊缝之处，将高处的焊肉打平，内环还要精加工。

穿墙套管与密封胶圈接触面平整度一致，内壁的焊缝均匀，高处的焊肉一定要打平。

穿墙套管因充分发挥了钢管强度高、韧性好、耐冲击、焊接性能好以及不锈钢高硬度、高耐磨、耐蚀、耐热性好。

（3）克服了钢管硬度低、耐磨性差以及韧性差的特点，穿墙套管用于在管道之间起到连接的设备。

是用于输送颗粒或是腐蚀原料时为理想的材料。

穿墙套管里衬钢丝网骨架里层瓷器层为钢玉，维氏硬度在1300-1500HV，等于HRC90之上，因而对电力工程、矿山开采所运输的一切物质均具备很高的耐磨性能。

防水套管的作用、分类及注意事项

防水套管有非常广泛的应用，在使用过程中能发挥出很好的效果。

根据使用环境的不同，其选择的类型种类也有所不同。

下面为大家详细介绍防水套管的作用和种类。

一、防水套管的主要作用：保护管道不被破坏；安装管道及维修管道方便；具有一定的防渗、防流、防淌到下层的作用；放置交叉污染。

二、防水套管的分类：1、普通套管比要用的管道粗2-4厘米固定在墙或板内，管道从中通过。

2、柔性防水套管套管与管道之间用柔性材封堵起到密封效果。

3、刚性防水套管套管与管道间用钢性材料封堵达到密封效果。

4、刚性防水套管A型刚性防水套管式在钢管的外面添加了护型环翼，装于混凝土墙内，用于对一般管道的穿墙，这样做可以立于墙道的防水。

那么对于柔性防水套管来说除了我们要在外部添加环翼外，还要在内部增加挡圈之类的东西，（当然法兰内丝，我们都需要成套购买）用于有减震需要的管路。

在使用的场合和地方不同，所要使用的防水套管也不一样。

5、刚性防水套管B型钢性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物，适用于管道穿墙处空间有限或管道安装先于构（建）筑物或管道的更新改造。

对于有地震设防要求的地区，如采用钢性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。

A 型适用于钢管，B,C型适用于球墨铸铁钢管及铸铁管。

6、钢性防水套管C型C型适用于球墨铸铁钢管及铸铁管。

7、不锈钢防水套管不锈钢刚性防水套管和不锈钢柔性防水套管两种。

管道穿越楼面屋面预埋刚性防水套管，能有效预防楼板渗漏水，在建筑给排水工程中普遍采用；自来水、厂房、人防工程、污水处理厂的清水池、污水池需要管道通过水泥墙穿过，并且需要能上下活动的，那么就需要柔性防水套管，这两种防水套管在用于与腐蚀介质接触时，那设计人员应该根据介质性质及防腐要求，选择适用的耐腐蚀材料---316L不锈钢材料、304不锈钢材料、201不锈钢材料等等。

8、加长加翼环柔性防水套管适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件。

cwwl352500a穿墙套管

CWWL-35/2500A高压穿墙套管
一、用途及分类：
穿墙瓷套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。

穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。

按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。

当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高而导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。

户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。

母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。

穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。

二、电气性能：
绝缘水平
注：工频湿耐受电压仅适用于套管户外端
5s热短时电流
三、型号说明：
四、安装使用说明：
穿墙瓷套管适用于工频交流额定电40.5kV以下，安装地点周围环境温度为-40℃~+40℃，海拔不超过1000m之电站及变电所配电装置。

户内穿墙套管不适用于对套管的瓷釉、金属附件及水泥胶合剂有破坏作用或足以降低套管电气性能的场所。

穿墙瓷套在运行中如产生局部放电现象时，应检查瓷套管法兰处或内腔有无喷铝层局部脱落现象，如有应及时采取临时均压措施。

安装母线穿墙瓷套管的墙孔应按其法兰加强筋最大尺寸开孔。

五、安装示意图：
产品页中图1、图2、图3、图4、图7、图8适用于此种安装方式
产品页中图5、图6、图9-图16适用于此种安装方式。

10kv穿墙套管

产品说明及使用方法：CWB-35KV/200-1500A户外铜，铝导体穿墙套管一、概述——CWB-35KV/200-1500A户外铜，铝导体穿墙套管高压穿墙套管：以下简称套管）适用于额定电压（10～35)kV，频率（15～60）Hz的三相交流系统电站和变电所配电装置上，供导电部分穿过隔板、墙壁或其它接地物，起绝缘支持和外部导线（母线）间固定连接之用。

使用环境条件1)户内套管环境温度不高于＋40℃，不低于-40℃海拔不超过l000m相对湿度月平均值不大于90％周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽无经常性的剧烈振动2)户外套管环境温度不高于＋40℃，不低于-40℃；海拔不超过l000m；风速不大于34m/s产品的使用环境的空气污秽程度，按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级；无经常性的剧烈振动二、产品特点套管由瓷件、金属附件、安装法兰和导电排（杆）等组成。

三、用途及分类穿墙瓷套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。

穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。

按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。

当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高二导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。

户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。

母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。

穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。

四、型号说明五、安装使用说明1.穿墙瓷套管适用于工频交流额定电40.5kv以下，安装地点周围环境温度为-40℃~+40℃，海拔不超过1000m之电站及变电所配电装置。

(完整版)绝缘子和穿墙套管

1）按额定电压选择绝缘子和穿墙套管
UN ≥ UNS
UN-------支柱绝缘子或穿墙套管的额定电压
UNS -------电网额定电压
2）按额定电流选择穿墙套管
K IN ≥ Imax
Imax -------所在回路在各种合理运行方式下的最大持续工作电流
IN -------穿墙套管的额定电流
K ------温度修正系数
Fmax
Fmax
F1
F2 2
1.73 is2h
LC a
107 (N)
绝缘子：LC （L1 L2 ) / 2
套管：LC （L1 Lca ) / 2
10KV( 拉线老式)棒耐张形悬式合成合成绝绝缘缘子子
10K V绝缘稳线棒
新式横担合成绝缘子
FS-10/3 横担合成绝缘子
10K V针式合成绝缘子
铁道用双绝缘悬式合成绝缘子
返回
参
数
500KV直流合成绝缘子
链接
750KV合成绝缘子
户外棒形支柱绝缘子
当套管在环境温度高于+40℃，但不超过+60℃时，套管的工作电流建议按环境温度每增高1℃，额定
电流负荷降低1.8%。
套管按使用场所可分为：户内普通型、户外-户内普通型、户外-户内耐污型、户外-户内高原型、
户外-户内高原耐污型五种类型。
户内普通型:一般适用于安装地点海拔不超过1000m地区，但安装地点应是无明显污秽地区。
2.按安装地点分
（1）户内式（无伞裙）（2）户外式（有伞裙）
3. 按结构形式分支柱式、套管式、盘形悬式
4.
按用途分
（1）电站绝缘子:支柱绝缘子和套管绝缘子（2）电器绝缘子:支柱绝缘子和套管绝缘子

套管

1、套管分一般套管和防水套管两种，防水套管分刚性套管和柔性套管（见示意图），柔性防水套管适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。

一般套管分穿楼板套管和穿墙套管。

穿楼板套管长度为下面与楼板平齐，上部高于装饰地面2-5cm，其中有防水要求的地面不能少于5cm。

穿墙套管长度为墙壁的宽度，两端与内墙装饰面平齐。

刚性防水套管长度为墙壁厚度且不少于200mm。

柔性防水套管长度为墙壁厚度且不少于300mm2、施工要点套管管径比穿墙管道大1-2号，套管与管道间的间隙，宜用石棉绳及油膏填实填平，并做到表面光滑。

预埋套管安装前，按照设计选定的套管型号，规格要求进行预制加工套管内部刷防锈漆，在土建进行钢筋帮扎时，安装单位人员就要配合进行预埋套管的安装。

首先，依据土建给出的建筑轴线和标高线（50线）为套管定位。

在钢筋上画出定位线，再将预制好的套管依线定位，用铁丝固定在钢筋上，并用棉纱或纸团将套管两头封塞严实，在土建合模前，再做一次复查，核查坐标、标高，平正合格后方可浇注。

3、施工内容预制、刷漆、定位、安装、填充间隙。

4、计算规则一般套管的制做、安装，根据套管规格、型号，以“米”为单位，按照室外钢管（焊接）项目计算。

防水套管的制作安装，根据所穿主管的规格型号，以“个”为单位，执行防水套管制作、安装子目。

1、套管制作、安装：（1）、本工程套管采用复用钢制套管。

穿外墙、水池壁用钢性防水套管预埋。

（2）、室内冷、热水及采暖管道穿楼板、墙体、基础设置套管。

（3）、套管制作：A．套管直径应比管径大两号，若管路保温，套管直径=管路直径+2×（保温层厚度+外缠保护层厚度）。

B．穿墙套管长度应等于墙体厚度；穿楼板套管长度应为楼板厚度加20mm,厨卫间加50mm。

（4）、套管安装：A．安装管路时套入套管。

穿楼板时套管上端应高出地面20mm，厨卫间应高出地面50mm，穿墙套管与墙面齐平。

用钢筋**以铅丝临时固定，待管路安装校正无误后调整位置，随后固定。

CC穿墙套管

CC-10/1000-2000圆铜棒高压穿墙套管一、概述高压穿墙套管（以下简称套管）适用于额定电压（10～35)kV，频率（15～60）Hz的三相交流系统电站和变电所配电装置上，供导电部分穿过隔板、墙壁或其它接地物，起绝缘支持和外部导线（母线）间固定连接之用。

使用环境条件1)户内套管环境温度不高于＋40℃，不低于-40℃海拔不超过l000m相对湿度月平均值不大于90％周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽无经常性的剧烈振动2)户外套管环境温度不高于＋40℃，不低于-40℃；海拔不超过l000m；风速不大于34m/s产品的使用环境的空气污秽程度，按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级；无经常性的剧烈振动二、产品特点套管由瓷件、金属附件、安装法兰和导电排（杆）等组成。

三、用途及分类穿墙瓷套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。

穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。

按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。

当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高二导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。

户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。

母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。

穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。

四、型号说明五、安装使用说明1.穿墙瓷套管适用于工频交流额定电40.5kv以下，安装地点周围环境温度为-40℃~+40℃，海拔不超过1000m 之电站及变电所配电装置。

2.户内穿墙套管不适用于对套管的瓷釉、金属附件及水泥胶合剂有破坏作用或足以降低套管电气性能的场所。

穿墙套管

穿墙套管穿墙套管适用于额定电压（10～35)kV，频率（15～60）Hz的三相交流系统电站和变电所配电装置上，供导电部分穿过隔板、墙壁或其它接地物，起绝缘支持和外部导线（母线）间固定连接之用。

穿墙套管型号及含义：CL—户内铝导体穿墙套管CWL—户外一户内铝导体穿墙套管CWWL—耐污型户外一户内铝导体穿墙套管C—户内铜导体穿墙套管CW—户外一户内铜导体穿墙套管CM—户内母线式穿墙套管CMW—户外一户内母线式穿墙套管CMWW—耐污型户外一户内母线式穿墙套管对带导体套管，短横后的分数；分子为套管额定电压千伏数；分母为套管额定电流安培数，第二个短横后数字为污秽等级号。

对母线式套管，字母后第一个短横后数字为额定电压千伏数；第二个短横后数字为套管瓷套内孔直径毫米数；第三个短横后数字为污秽等级号。

产品特点：套管由瓷件、金属附件、安装法兰和导电排（杆）等组成。

穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。

按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。

当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高二导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。

户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。

母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。

穿墙瓷套管按装置场所分为户外和户内。

按结构分为带导杆式和母线式。

按所用导体材料分为铝导体和铜导体。

按安装地点分为普通型和耐污型。

名称型号额定电压（KV）额定电流（A）备注户内铝导体CL-10KV 250A、400A、630A、1000A、1600A、2000A、3150A35KV 250A、400A、630A、1000A、1600A户外铝导体CWL-10KV 250A、400A、630A、1000A、1600A、2000A、3150A20KV 2000A、3150A、4000A35KV 250A、400A、630A、1000A、1600A户内铜导体C-CB-10KV250A、400A、630A、1000A、1600A、2000A、3150A 、4000A35KV 250A、400A、630A、1000A、1600ACC- 10KV 1000A、1600A、2000A 铜棒CB- 35KV 400A、630A、1000A、1500A、2000A 铜棒户外铜导体CW-CWB-10KV 250A、400A、630A、1000A、1600A、2000A、3150A20KV 2000A、3150A、4000A、5000A35KV 250A、400A、630A、1000A、1600ACWC-10KV 1000A、1600A、2000A、铜排、棒20KV 1000A、1600A、2000A、3150A 铜排、棒35KV 1000A、1600A、2000A、3150A 铜排、棒母线穿墙套管CM-12-86 12KVCM-12-105 12KVCM-12-142 12KVCM-12-160 12KVCM-24-130 24KVCMW-24-180 24KV 4000A CMW-24-330 24KV 8000A CMW-40.5-320 40.5KV 6000A CMW-24-330 24KV 10000A户外防污型CWWL- 35KV 400A、630A、1000A、1600A 铝排CWW- 35KV 400A、630A、1000A、1600A 铜排CWB型穿墙套管CMWW型母线式穿墙套管FCGW-10/200～630型复合干式穿墙套管FCGW-20/1000~4000型复合干式穿墙套管FCGW-40.5/630～3150型复合干式穿墙套管FCGW-66/630～1600型复合干式穿墙套管FCGW-110/630～1600型复合干式穿墙套管FCRG3大电流干式电容型穿墙套管FCRG2-12~252kV干式电容型穿墙套管由载流体、电容芯体、外护套、伞裙、法兰、端部结构等主要部件组成。

套管的种类、结构与材料区别、典型应用场景

套管的种类、结构与材料区别、典型应用场景
套管是一种用于保护电线、电缆或者管道的装置，在不同的应用场景下，有多种不同种类的套管。

以下是一些常见的套管种类、结构与材料的区别以及典型的应用场景：
1. PVC套管：PVC套管是由聚氯乙烯（PVC）制成的一种套管，具有较好的耐腐蚀性和绝缘性能，适用于室内电线电缆布线、水管等场景。

2. 钢丝网套管：钢丝网套管是由金属钢丝编织而成的套管，具有优良的耐压能力和防护性能，常用于保护高压电缆、机械设备的电线管道。

3. 聚酯套管：聚酯套管是由聚酯树脂制成的一种套管，具有良好的耐磨、耐冲击的特性，常用于汽车线束、电子设备等场景。

4. 石棉套管：石棉套管是由石棉纤维混合水泥制成的一种套管，具有良好的耐高温和防火性能，适用于高温场所的电线电缆保护。

5. 热缩套管：热缩套管是一种通过热缩收缩的方式将套管紧密地包裹在电线电缆上，具有良好的绝缘和防护性能，常用于电子产品的线缆绝缘、密封等场景。

6. 不锈钢套管：不锈钢套管是由不锈钢材料制成的一种套管，具有优良的耐腐蚀性和耐高温性能，常用于化工、医疗、食品等领域对材料要求较高的场景。

不同种类的套管适用于不同的场景，根据需要选择合适的套管种类可以确保电线电缆的安全与可靠性。

陶瓷高压穿墙瓷套管

概述：高压穿墙瓷套管是引导一个或数个高压导体穿过隔板（例如墙壁或箱壳）并使导体与隔板绝缘的一种结构，还包括固定到隔板上去的部件，如法兰或其他紧固装置。

导体可以是套管的一个部件，使用时其两(接线)端用螺栓与外部引线相连。

为了便于安装，有时穿墙套管导体在安装时由施工单位临时配给，制造厂出厂时仅供应绝缘套和套管两端的封端盖板，这种套管称为母线式套管。

用于额定电压6～35kV、频率15～60Hz的三相交流系统电站和变电所配电装置上用的户内、户外－户内穿墙瓷套管（简称套管），套管安装地点环境温度应为－40℃～＋40℃。

结构特点：纯瓷穿墙套管由瓷套、导体、中间法兰和端部附件组成。

瓷套是套管的主绝缘。

中间法兰正常接地，导体正常通过高压电流，端部附件起导体和瓷套间的连接作用。

套管中间法兰和瓷套间以胶装为主。

胶装有水泥胶装。

套管额定电流600A及以下者，中间法兰由灰铸铁制成，1000A及以上的由非磁性材料如硅铝合金制成（7.2～12kV级套管1000A者仍可用灰铸铁)，以减少铁磁性物质在电磁场中的磁滞和涡流损耗。

24～40.5kV套管瓷套和导体间由于空气间隙较小，导体表面容易产生电晕，且常常造成间隙放电，产生无线电干扰。

为此使瓷套内孔壁被覆半导电釉并经接触弹簧片与导体相连，短接了此间隙。

瓷套外表设置有伞棱以增大爬电距离，提高放电特性。

为提高24～40.5kV套管电晕和滑闪电压，瓷套在法兰两侧均设有大伞裙并被覆半导电釉。

过去这种穿墙套管瓷套内孔和安装法兰部位外部圆周部分不是被覆半导电釉，而是喷铝或涂半导体漆，使用中普遍反映铝层或半导体漆剥落造成放电，甚至导致严重无线电干扰，影响电视和无线电设备的正常工作。

被覆半导电釉套管，由于半导电釉层是通过1200℃以上高温烧成的，釉层不会剥落，且性能稳定，克服了上述缺陷。

穿墙套管载流导体有铜导体和铝导体两种。

采用了铝导体穿墙套管有如下优点：（1）节约铜材和铜铝过渡端子。

由于我国变电设备中铝母线较多，为了将铜导体与铝母线相接，常采用铜铝过渡端子，以避免由于铜铝直接相连而产生电化腐蚀，导致接触电阻大，温升过高，烧损接线端子，影响设备运行。

CB-10穿墙套管

CB-10KV/200-1500A户内铜导体10kv穿墙套管一、概述高压穿墙套管（以下简称套管）适用于额定电压（10～35)kV，频率（15～60）Hz的三相交流系统电站和变电所配电装置上，供导电部分穿过隔板、墙壁或其它接地物，起绝缘支持和外部导线（母线）间固定连接之用。

使用环境条件1)户内套管环境温度不高于＋40℃，不低于-40℃海拔不超过l000m相对湿度月平均值不大于90％周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽无经常性的剧烈振动2)户外套管环境温度不高于＋40℃，不低于-40℃；海拔不超过l000m；风速不大于34m/s产品的使用环境的空气污秽程度，按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级；无经常性的剧烈振动二、产品特点套管由瓷件、金属附件、安装法兰和导电排（杆）等组成。

三、用途及分类穿墙瓷套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。

穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。

按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。

当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高二导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。

户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。

母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。

穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。

四、型号说明五、安装使用说明1.穿墙瓷套管适用于工频交流额定电40.5kv 以下，安装地点周围环境温度为-40℃~+40℃，海拔不超过1000m 之电站及变电所配电装置。

2.户内穿墙套管不适用于对套管的瓷釉、金属附件及水泥胶合剂有破坏作用或足以降低套管电气性能的场所。

管道穿墙套管厚度

管道穿墙套管厚度一、引言在房屋建筑、市政工程等领域，管道穿越墙体的情况十分常见。

为了保证管道的正常使用和安全性，穿墙处需要安装管道穿墙套管。

本文将探讨如何选择合适的管道穿墙套管厚度，以满足工程需求。

二、管道穿墙套管的作用1.保护管道：管道穿墙套管能有效地保护管道免受墙体砂浆、混凝土等材料的侵蚀，延长管道使用寿命。

2.防止渗漏：套管具有良好的密封性能，能有效防止水、气等物质从管道穿墙处渗漏，确保建筑物的完整性和安全性。

3.固定管道位置：管道穿墙套管能固定管道位置，避免管道在施工过程中发生移位或损坏。

三、管道穿墙套管的厚度选择1.墙体厚度：根据墙体的厚度，选择合适的管道穿墙套管厚度。

一般来说，墙体厚度越大，套管厚度也应相应增加。

2.管道直径：根据管道的直径，确定套管的厚度。

管道直径越大，套管厚度也应相应增加，以保证管道在套管内有一定的空隙，避免管道受力过大。

3.工程需求：针对不同的工程场景，根据设计要求和实际需求，选择合适的管道穿墙套管厚度。

四、影响管道穿墙套管厚度的因素1.材料类型：不同材料的管道穿墙套管，其厚度选择有所不同。

例如，金属材料的套管厚度相对较大，塑料材料的套管厚度相对较小。

2.施工方法：不同的施工方法对管道穿墙套管的厚度有影响。

例如，采用埋设方式时，套管厚度应较大，以确保管道安全。

3.环境条件：在高温、高压、腐蚀等特殊环境下，管道穿墙套管的厚度应适当增加，以保证管道正常运行。

五、如何确定合适的管道穿墙套管厚度1.参考规范和标准：在设计阶段，可参考国家相关规范和标准，确定管道穿墙套管的厚度。

2.专业设计师建议：请教专业设计师，根据工程实际情况，提供合适的管道穿墙套管厚度建议。

3.实践经验总结：在实际施工过程中，总结经验，为后续工程提供参考。

六、结论管道穿墙套管厚度选择是管道穿越墙体工程中的关键环节。

只有根据实际情况，合理选择套管厚度，才能确保管道安全、稳定、持久地运行。

CWWB-10穿墙套管

CWWB-10KV/2000-4000A户内外铜导体高压穿墙套管一、概述高压穿墙套管（以下简称套管）适用于额定电压（10～35)kV，频率（15～60）Hz的三相交流系统电站和变电所配电装置上，供导电部分穿过隔板、墙壁或其它接地物，起绝缘支持和外部导线（母线）间固定连接之用。

使用环境条件1)户内套管环境温度不高于＋40℃，不低于-40℃海拔不超过l000m相对湿度月平均值不大于90％周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽无经常性的剧烈振动2)户外套管环境温度不高于＋40℃，不低于-40℃；海拔不超过l000m；风速不大于34m/s产品的使用环境的空气污秽程度，按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级；无经常性的剧烈振动二、产品特点套管由瓷件、金属附件、安装法兰和导电排（杆）等组成。

三、用途及分类穿墙瓷套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。

穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。

按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。

当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高二导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。

户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。

母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。

穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。

四、型号说明五、安装使用说明1.穿墙瓷套管适用于工频交流额定电40.5kv以下，安装地点周围环境温度为-40℃~+40℃，海拔不超过1000m 之电站及变电所配电装置。

2.户内穿墙套管不适用于对套管的瓷釉、金属附件及水泥胶合剂有破坏作用或足以降低套管电气性能的场所。

管道穿墙套管厚度

管道穿墙套管厚度摘要：1.管道穿墙套管的概念与作用2.管道穿墙套管的厚度选择标准3.影响管道穿墙套管厚度的因素4.我国相关规定及标准5.管道穿墙套管厚度选择的重要性正文：管道穿墙套管，顾名思义，是一种用于穿越墙体的管道保护设施。

它的主要作用是在保证管道正常运行的同时，减少管道因外部因素（如土壤、水、压力等）对管道造成的损伤。

因此，管道穿墙套管的厚度对于保证管道安全和稳定运行至关重要。

1.管道穿墙套管的概念与作用管道穿墙套管通常由金属或塑料材料制成，具有一定的强度和刚度。

它可以有效地保护管道免受外部力的影响，同时也可以在一定程度上防止管道因温度变化、振动等原因产生的应力变形。

2.管道穿墙套管的厚度选择标准管道穿墙套管的厚度选择主要依据以下几个方面：（1）管道材料：不同材料的管道具有不同的强度和刚度，因此在选择穿墙套管厚度时需要考虑管道材料的影响。

（2）管道直径：一般情况下，管道直径越大，所需的穿墙套管厚度就越大。

（3）穿越墙体的类型：不同类型的墙体（如混凝土墙、砖墙等）对穿墙套管的厚度要求不同。

（4）外部环境因素：如土壤压力、地下水位、温度等，这些因素会影响到穿墙套管的厚度选择。

3.影响管道穿墙套管厚度的因素除了上述提到的因素外，还有一些其他因素会影响管道穿墙套管的厚度选择，如：（1）管道敷设方式：如直埋、架空等。

（2）管道工程设计使用年限。

（3）施工条件：如施工技术水平、施工材料等。

4.我国相关规定及标准我国对于管道穿墙套管的厚度有明确的规定和标准。

例如，《城市燃气管道设计规范》中就明确规定了不同类型燃气管道的穿墙套管厚度要求。

在实际工程中，设计人员需要结合实际情况，参照相关标准和规定，合理选择管道穿墙套管的厚度。

5.管道穿墙套管厚度选择的重要性管道穿墙套管厚度选择直接关系到管道的安全运行。

如果厚度选择过大，会导致材料浪费、增加工程成本；如果厚度选择过小，则可能导致管道受到损伤，甚至发生事故。

穿墙套管

穿墙管又叫做穿墙套管，防水套管，墙体预埋管，防水套管分为刚性防水套管和柔性防水套管。

两者主要是使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，刚性防水套管一般用在地下室等管道需穿管道地位置。

柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。

柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水，而柔性防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，也可自己加工，用于有减震需要的管路，如和水泵连接的管道穿墙时。

不管是柔性防水套管还是刚性防水套管都是用于管道穿过受有振动或有严密防水要求的建筑物墙壁的五金配件，常用于建筑、化工、钢铁、自来水、污水处理等单位。

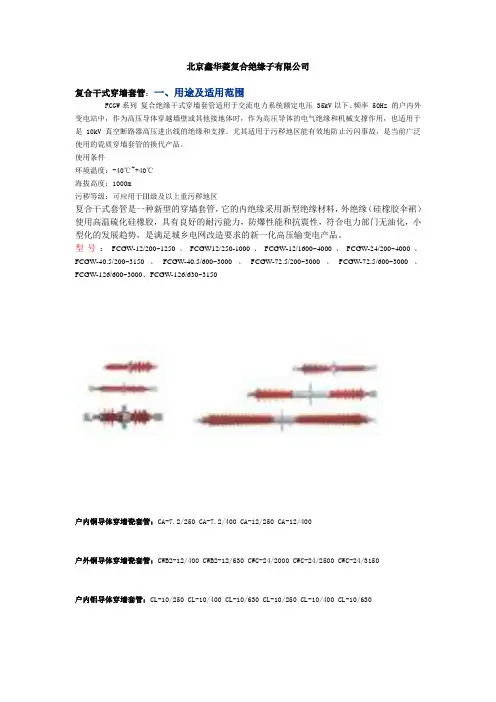

编辑本段穿墙套管分类一、绝缘套管1.产品概述(1) 型号含义(2) 产品标准：本产品性能符合GB4019-88标准。

(3) 用途：本系列套管为环氧树脂APG工艺压力凝胶成型结构，它适用于额定电压为12KV、35KV及以下成套设备中，作为绝缘隔离和联接过度用。

(4) 结构简介：套管耐污及潮湿，无需特别维护，只需定期地清楚表面污物。

安装时，母排从中穿过。

2.使用条件(1)户内装置(2)海拔高度不超过1000M(3) 周围气温+40℃~5℃;(4)当空气温度+20℃时，相对湿度布超过85%(5)无严重影响触头盒绝缘的气体、蒸汽、灰尘及其它爆炸性和腐蚀介质的场所。

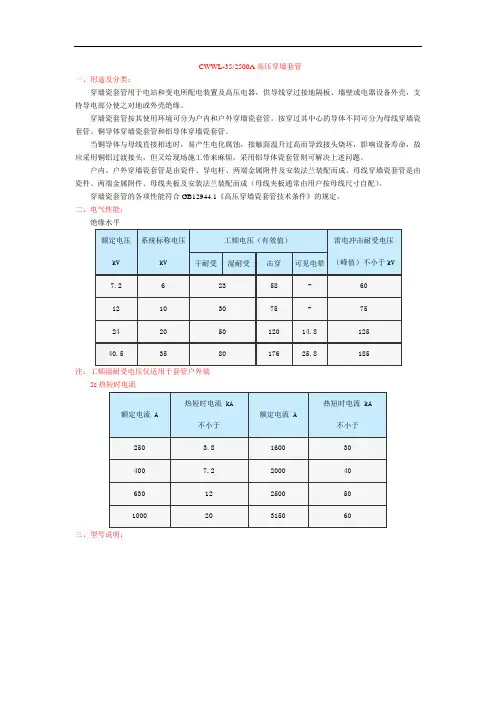

3.产品规格及技术参数(1) 额定电压：0、35KV;(2)最高电压：12、40.5KV；三、高压穿墙套管高压穿墙套管CWB-35/630A高压穿墙套管CWWL-20/3000A高压穿墙套管CWC-10/2000A高压穿墙套管CWWC-20/1000A高压穿墙套管CB-10/200-630A高压穿墙套管CWC-10/2000A。

套管种类分类及安装方法

一、所有要穿越有防止要求的地下室外墙是必须要加设套管的，但一般加的是刚性防水套管。

穿越水池等地方的套管最好使用柔性防水套管，其余部位用普通套管即可。

二、塑料排水管一般是不加套管的，原因如下：1、立管，尽管塑料排水与混凝土的膨胀系统不同，但塑料排水立管上逐层均要设置伸缩节，就将此部分膨胀量补偿了，同时止水圈也是必须要加的；2、水平管，一般水平管的长度比较短（4m以内），其与混凝土的膨胀量由弯头部分补偿了，再加上也不存在穿墙或楼板，所以也不用做了.三、其余系统的管道系统应该加套管，此部分均为有压管。

1、是防止震动，造成楼板内与管面空隙，若加装有套管用石棉绳柔性填塞，起到防止震动作用；2、是管道根部处，长时期的与地面接触点处易产生锈蚀,使用年限缩短.3、套管与管道之间必须要用柔性填塞，还有一个隔声的作用。

四、在管井里的管道一般建议和土建协商后浇混凝土，这样可以避免预留套管坐标不正，减少了工时。

五、阻火圈我的理解是超过6层的高层必须要逐层设置。

六、卫生间都应该放刚性的防水套管，但水电工施工过程中必须要认真质量意识要强. 因PVC管有冷热膨胀性。

但的膨胀性与水泥的膨胀系数不同。

时间长了还是要渗水（潮儿但要处理这种膨胀问题，必须要用柔性材料才能解决。

套管与管道之间的填塞很重要，如果用膨胀水泥，那么套管的作用不是很明显，即不能补偿伸缩量，也不便于维修。

关于套管的作用论坛中有一些关于套管如何加，哪些管道要加套管的讨论。

我认为首先得弄明白为什么要加套管，即套管的作用是什么. 根据自己的理解，如下：1、所有给水管道加，是因为给不管道为有压流会因为泵体或水流动而使管道产生震动，而加套管，因为套管与管道之间的填充物的作用，不会在长时间后使墙面产生裂纹从而影响美观.2、便于施工。

如果不预留套管，一般来讲是要求土建做方盒子来打砼的。

这样等管道安装完毕后，土建人员还要对方洞进行处理，远没有当初留套管来得方便快捷。

3、便于维修.管道若因某种原因而要拆换，套管的要方便得多.4、对于那些地面可能经常有水的房间，如厨房、卫生间等，套管高出装饰面20mm，会阻止水顺着管子流下去。
