译码器和分频器实验报告
译码器 实验报告
译码器实验报告译码器实验报告引言：在现代科技的发展中，计算机和电子设备扮演着重要的角色。
而在这些设备中，译码器是一种关键的元件，它能够将数字信号转换为可读的信息，使得我们能够更好地理解和操作这些设备。
本实验旨在探究译码器的工作原理以及其在电子领域中的应用。
一、译码器的基本原理译码器是一种数字电路，其作用是将输入的数字信号转换为对应的输出信号。
它通常由多个逻辑门组成，根据不同的输入组合产生不同的输出。
译码器可以分为德州仪器（TI）码译码器、BCD-7段译码器等多种类型。
二、实验步骤1. 实验材料准备：准备所需的译码器芯片、电路板、电源等材料。
2. 连接电路：根据实验指导书上的电路图，将译码器芯片与电路板上的其他元件进行连接。
3. 设置电源：将电源接入电路板，确保电路正常工作。
4. 输入信号：通过拨动开关或其他输入设备，将数字信号输入到译码器中。
5. 观察输出：观察译码器的输出状态，记录并分析不同输入组合对应的输出结果。
三、实验结果通过实验，我们得到了以下几个重要的实验结果：1. 不同的输入信号组合会导致译码器产生不同的输出信号。
2. 译码器的输出信号可以直接连接到其他电子设备中，实现数字信号的解码和显示。
3. 译码器的输出信号可以通过适当的电路设计和调整，实现各种复杂的功能。
四、实验分析译码器在电子领域中有着广泛的应用。
它可以用于数码管的显示、LED灯的控制、数码电路的设计等方面。
通过将数字信号转换为可读的信息，译码器为我们提供了更方便、更直观的操作方式。
此外，译码器还可以与编码器相结合，实现信息的双向转换。
编码器将输入的信息转换为数字信号，而译码器则将数字信号转换为对应的输出信息。
这种编码-解码的过程在许多通信系统中起着重要的作用，如数字音频、视频传输等。
五、实验总结通过本次实验，我们深入了解了译码器的工作原理和应用。
译码器作为一种重要的数字电路元件，为我们提供了数字信号解码的功能，使得我们能够更好地理解和操作电子设备。
译码器及其应用实验报告
译码器及其应用实验报告译码器是一种能够将数字信号转换为模拟信号或者将模拟信号转换为数字信号的设备，它在通信、控制系统以及各种电子设备中都有着广泛的应用。
本实验旨在通过对译码器的实际操作，深入了解其工作原理和应用场景。
实验一，译码器的基本原理。
首先，我们需要了解译码器的基本原理。
译码器是一种数字电路，它能够将输入的数字信号转换为相应的模拟信号输出。
在实验中，我们使用了常见的二进制译码器，通过对不同的输入信号进行转换，观察输出信号的变化，从而验证译码器的工作原理。
实验二，译码器的应用场景。
译码器在数字通信系统中有着重要的应用，比如在调制解调器中，译码器可以将数字信号转换为模拟信号进行传输，而在接收端，又可以将模拟信号转换为数字信号进行解码。
此外，在控制系统中，译码器也扮演着重要的角色，它能够将数字控制信号转换为模拟控制信号，实现对各种设备的精确控制。
实验三，译码器的性能评估。
在实验中，我们对译码器的性能进行了评估。
通过测量译码器的输入输出特性、信噪比、失真度等指标，我们可以全面了解译码器的性能优劣，并对其在实际应用中的适用性进行评估。
实验四，译码器的改进与优化。
最后，我们对译码器进行了改进与优化。
通过对译码器电路的调整和优化设计，我们可以提高译码器的性能指标，使其在实际应用中具有更好的稳定性和可靠性。
总结：通过本次实验，我们深入了解了译码器的工作原理和应用场景，掌握了对译码器性能进行评估和优化的方法，这对我们进一步深入研究译码器的工作原理和应用具有重要意义。
译码器作为一种重要的数字电路设备，在通信、控制系统等领域有着广泛的应用前景，我们有信心通过不断的研究和实践，进一步提升译码器的性能和应用水平，为数字化时代的发展做出更大的贡献。
2023年译码器及其应用实验报告范文
译码器及其应用试验汇报范文5试验三译码器及其应用一、试验目旳1、掌握译码器旳测试措施。
2、理解中规模集成译码器旳功能，管脚分布，掌握其逻辑功能。
3、掌握用译码器构成组合电路旳措施。
、学习译码器旳扩展。
4二、试验设备及器件1、数字逻辑电路试验板 1块2、74HC138 3-8线译码器 2片3、74HC20 双4输入与非门 1片三、试验原理1、中规模集成译码器74HC13874HC138是集成3线,8线译码器，在数字系统中应用比较广泛。
图3,1是其引脚排列。
其中 A2 、A1 、A0为地址输入端， 0Y, 7Y为译码输出端，S1、2S、3S为使能端。
表3-1为74HC138真值表。
74HC138工作原理为:当S1=1，S2+S3=0时，电路完毕译码功能，输出低电平有效。
其中:2、译码器应用由于74HC138 三-八线译码器旳输出包括了三变量数字信号旳所有八种组合，每一种输出端表达一种最小项，因此可以运用八条输出线组合构成三变量旳任意组合电路。
四、试验内容1、译码器74HC138 逻辑功能测试(1)控制端功能测试测试电路如图3-2所示。
按表3-2所示条件输入开关状态。
观测并记录译码器输出状态。
LED指示灯亮为0，灯不亮为1。
测试成果如下:输入输出 S1 ,S2 ,S3 A2 A1 A0 Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 1 x x x x x 1 1 1 1 1 1 1 1 1 1 0 x x x 1 1 1 1 1 1 1 1 1 0 1 x x x 1 1 1 1 1 1 1 11 1 1 x x x 1 1 1 1 1 1 1 1(2)逻辑功能测试将译码器使能端 S1、,S2、,S3地址端A2、A1、A0 分别接至逻辑电平开关输出口，八个输出端依次连接在逻辑电平显示屏旳八个输入口上，拨动逻辑电平开关，按表3, 3逐项测试74HC138旳逻辑功能。
逻辑功能测试，成果如下:输入输出 S1 ,S2+,S3 A2 A1 A0 Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 1 0 0 0 0 0 1 1 1 1 1 1 1 1 0 0 0 1 1 0 1 1 1 1 1 1 1 0 0 1 0 1 1 0 1 1 1 1 1 1 0 0 1 1 1 1 1 0 1 1 1 1 1 0 1 0 0 1 1 1 1 0 1 1 1 1 0 1 0 1 1 1 1 1 1 0 1 1 1 0 1 1 0 1 1 1 1 1 1 0 1 1 0 1 1 1 1 1 1 1 1 1 1 0 0 x x x x 1 1 1 1 11 1 1 x 1 x x x 1 1 1 1 1 1 1 1 当时我A2A1A0旳状态是111，老师问我在发光二极管应对应哪个灯亮，我回答是八。
实验三译码器及其应用实验报告
数字电子电路实验报告实验名称：译码器及其应用一、实验目的：1、掌握译码器的测试方法，熟悉数码管的使用；2、了解中规模集成译码器的原理，管脚分布，掌握其逻辑功能，以及译码显示器电路的构成原理；3、掌握用译码器构成组合电路的方法和BCD-七段译码/驱动器的使用方法。
4、学习译码器的扩展。
二、实验设备及其器件1、SAC-DM32数字电路实验箱1个2、74LS138 3-8线译码器2片3、74LS20双4输入与非门1片4、74LS47（译码显示器）1片5、共阳极七段数码管1个三、实验原理1、中规模集成译码器74LS13874LS138是集成3线-8线译码器，在数字系统中应用比较广泛。
图3-1是其引脚排列。
其中A2、A1、A0为地址输入端，Y0`～Y7为译码输出端,S1、S2、S3为使能端。
表3-1为74LS138 truth table。
74LS138工作原理为：当S1=1，S2+S3=0时，电路完成译码功能，输出低电平有效。
其中：表3-1 74LS138真值表输入输出S A2A1AYY1Y2Y3Y4Y5Y6Y70 ××× 1 1 1 1 1 1 1 11 0000 1 1 1 1 1 1 11 001 1 0 1 1 1 1 1 11 010 1 1 0 1 1 1 1 11 011 1 1 1 0 1 1 1 11 100 1 1 1 1 0 1 1 11 101 1 1 1 1 1 0 1 11 110 1 1 1 1 1 1 0 11 111 1 1 1 1 1 1 1 0图3-1 74LS138 引脚图3-2 74LS138内部电路图2、译码器的应用（见实验指导书P11-P12）3、显示译码管（1）七段发光二极管（LED）数码管LED数码管是目前最常用的数字显示器。
以下是数字显示器的介绍（详细见实验指导书P12-P13）：四、 实验步骤：1、 译码器74LS138逻辑功能测试（1） 控制端功能测试测试电路如图3-6所示。
振荡、分频、译码、计数、显示电路
综合性、设计性实验报告姓名姜泽政学号200908001217专业计算机科学与技术班级2009级02 班实验课程名称数字逻辑指导教师及职称李文讲师开课学期2011 至2012 学年上学期上课时间2011年12 月12 日湖南科技学院教务处编印一、实验要求及方案设计实验名称：振荡、分频、计数、译码、显示电路实验时间：2011-12-12小组合作：是○否●小组成员：无1、实验目的：1)学会使用555定时器构成多谐振荡器的方法及电路测试。
2)巩固集成触发器的逻辑功能，学会应用触发器做分频电路。
3)学会任意进制计数器设计方法，提高电子电路综合分析和设计能力。
4)学会使用显示译码器将计数器输出的8421BCD码转换成七段显示码。
5)掌握七段显示器的显示原理及电路连接。
2、实验设备及材料：(注意：请自行设计选择触发器、计数器、显示译码器的类型、电阻电容)硬件设备：数字逻辑实验箱实验耗材：555定时器、触发器J—K触发器集成芯片两片、计数器74LS163（或者７４ＬＳ１６１）一片、显示译码器７４ＬＳ４８一片、七段显示数码管、电阻两个、电容两个、导线若干。
实验工具：数字万用表、数字示波器3、实验内容：使用常用的中规模集成电路设计一个以1秒钟为间隔循环显示0-9数字的电子电路，该电路应包括振荡模块、分频模块、计数模块、译码模块、显示模块，用实物独立组装、调试。
4、实验方法步骤及注意事项：（注意：此部分为本实验的关键部分，请自行填写，不得雷同！）① 实验步骤（请参考实验指导书总结归纳之后再认真填写）1，划分好模块，设计各模块电路。
2，按照各模块电路用实物独立组装、调试，调试过程中遇到的问题，找出原因，分析解决。
3，用示波器同时观察多谐振荡器的输出波形与分频器的输出波形，是否起到四分频的作用。
4，先将计数模块按照高低位接四个发光二级管，观察灯熄灭情况，是否符合二进制0—9从0000到1001的变换情况。
5，观察显示器的记数结果，是否为期望实验结果，如果不是检查电路，各引脚是否正确接线。

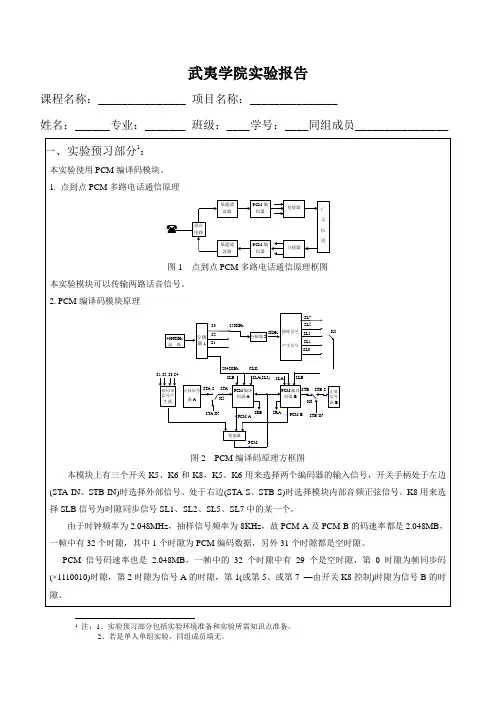

《通信原理》PCM(一)实验报告
课程名称：_______________项目名称：_______________
姓名：______专业：_______班级：____学号：____同组成员________________
一、实验预习部分：
本实验使用PCM编译码模块。
1.点到点PCM多路电话通信原理
图1点到点PCM多路电话通信原理框图
本实验模块可以传输两路话音信号。
2译码原理方框图
本模块上有三个开关K5、K6和K8，K5、K6用来选择两个编码器的输入信号，开关手柄处于左边(STA-IN、STB-IN)时选择外部信号、处于右边(STA-S、STB-S)时选择模块内部音频正弦信号。K8用来选择SLB信号为时隙同步信号SL1、SL2、SL5、SL7中的某一个。
由于时钟频率为2.048MHz，抽样信号频率为8KHz，故PCM-A及PCM-B的码速率都是2.048MB，一帧中有32个时隙，其中1个时隙为PCM编码数据，另外31个时隙都是空时隙。
PCM信号码速率也是2.048MB，一帧中的32个时隙中有29个是空时隙，第0时隙为帧同步码(×1110010)时隙，第2时隙为信号A的时隙，第1(或第5、或第7 —由开关K8控制)时隙为信号B的时隙。
二、实验过程记录：
实验目的：
1.掌握PCM编译码原理。
2.掌握PCM基带信号的形成过程及分接过程。
实验步骤及实验数据：
三、实验结果与讨论：
实验报告成绩（百分制）__________实验指导教师签字：__________
pcm编译码模块原理4096khz晶振分频器1分频器2帧同步信号产生器正弦信号源as1s2s3s4pcm编译码器a复接器抽样信号产生信号pcm编译码器bpcmpcmasrbsrapcmb256khzs3s2s18khz2048khzclkslasl2slbstaink5slaslb?????????sl7sl5sl2sl1sl0k8正弦信号源bstbinstbk6stasstastbs图2pcm编译码原理方框图本模块上有三个开关k5k6和k8k5k6用来选择两个编码器的输入信号开关手柄处于左边stainstbin时选择外部信号处于右边stasstbs时选择模块内部音频正弦信号
数字电路实验报告——译码器
第五次试验报告 实验五 译码器一、实验目的要求1、熟悉中规模集成电路T4138译码器的工作原理与逻辑功能2、掌握译码器的应用 二、实验仪器、设备直流稳压电源、电子电路调试器、万用表、两个T4138、74LS20 三、实验线路、原理框图 1、T4138的逻辑符号T4138是一个3线—8线译码器，它是一种通用译码器，其逻辑符号如图1所示。
图1其中，A 2、A 1、A 0是地址输入端，Y 0、Y 1、Y 2、Y 3、Y 4、Y 5、Y 6、Y 7是译码输出端，S 1、S 2、S 3是使能端，当S 1=1， S 2+S 3=0时，器件使能。
2、T4138的管脚排列T4138的管脚排列如图2所示：图23、T4138的逻辑功能T4138的功能表如下表所示：Y Y Y Y Y Y Y 32（a ）原SJ 符号 （b ）GB 符号3线—8线译码器实际上是一个负脉冲输出的脉冲分配器。
若利用使能端中的一个输入端输入数据信息，器件就成为一个数据分配器。
4、用T4138实现一个逻辑函数译码器的每一路输出，实际上是地址码的一个最小项的反变量，利用其中一部分输出端输出的与非关系，也就是它们相应最小项的或逻辑表达式，能方便地实现逻辑函数。
本试验要求实现以下逻辑函数：Y=AB C +A B C+A BC+ABC=ABC BC A C B A C AB ⋅⋅⋅=7356Y Y Y Y 用T4138和74LS20实现以上逻辑函数，实验线路见下图（图3）：图35，用两个3线—8线译码器组成一个4线—16线的译码器 4线—16线的真值表为：“0Y根据真值表写出4线——16线译码器的逻辑函数表达式0Y =0123D D D D 1Y =0123D D D D 2Y =0123D D D D3Y =0123D D D D 4Y =0123D D D D5Y =0123D D D D 6Y =0123D D D D 7Y =0123D D D D 8Y =0123D D D D 9Y =0123D D D D 10Y =0123D D D D11Y =0123D D D D 12Y =0123D D D D13Y =0123D D D D 14Y =0123D D D D15Y =0123D D D D其实验线路图见下图（图4）：图4四、实验方法步骤1、测试T4138的逻辑功能按图2接线，将使能端S1、2S 、3S 和输入端A 、B 、C 分别接电子电路调试器的状态设置开关，输出端Y 0、Y 1、Y 2、Y 3、Y 4、Y 5、Y 6、Y 7接LED 逻辑电平指示器，逐个按真2102、用T4138和74LS20实现以下逻辑函数Y=AB C +A B C+A BC+ABC=ABC BC A C B A C AB ⋅⋅⋅=7356Y Y Y Y按图3接线，将T4138的使能端S1、2S 、3S 和输入端A 、B 、C 分别接电子电路调试器的状态设置开关，输出端Y 3、Y 5、Y 6、Y 7接到74LS20的一个与非门A 、B 、C 、D 上，74LS20的输出端接一个LED 逻辑电平指示器，逐个按真值表扳动状态设置开关。
译码器的设计实验报告
译码器的设计实验报告译码器的设计实验报告引言：译码器是数字电路中的一种重要组件，其功能是将输入的数字信号转换为相应的输出信号。
本实验旨在设计一个基于逻辑门的4-16译码器，并通过实际电路搭建和测试，验证其正确性和可靠性。
一、实验目的本实验的主要目的是设计并实现一个4-16译码器，通过输入4位二进制数，输出对应的16位输出信号。
通过实验，我们将掌握译码器的基本原理和设计方法，并了解其在数字电路中的应用。
二、实验原理译码器是一种多输入多输出的组合逻辑电路，它的输入信号通过逻辑门的组合，控制输出信号的产生。
在本实验中，我们将使用74LS138芯片来实现4-16译码器的设计。
三、实验器材和电路图实验器材：1. 74LS138芯片2. 逻辑门电路板3. 连接线4. 电源电路图：（此处可以插入电路图，但不能包含网址链接）四、实验步骤1. 将74LS138芯片插入逻辑门电路板上的相应插槽中，并确保插入正确。
2. 将电源连接到逻辑门电路板上的相应接口，确保电路板正常供电。
3. 使用连接线将74LS138芯片的输入引脚与逻辑门电路板上的开关连接，模拟输入信号。
4. 使用连接线将74LS138芯片的输出引脚与逻辑门电路板上的LED灯连接，观察输出信号。
5. 逐个改变输入引脚的状态，观察输出引脚和LED灯的变化情况。
6. 记录每个输入信号对应的输出信号，以验证译码器的正确性。
五、实验结果与分析通过实验，我们得到了每个输入信号对应的输出信号，并进行了验证。
实验结果表明，设计的4-16译码器能够准确地将输入的4位二进制数转换为相应的16位输出信号。
这验证了译码器的正确性和可靠性。
六、实验总结本实验通过设计和实现一个4-16译码器，加深了我们对译码器的理解和应用。
通过实际操作和观察，我们验证了译码器的正确性和可靠性。
译码器在数字电路中有着广泛的应用，对于数据处理和信号转换起着重要作用。
七、实验心得通过本次实验，我深刻认识到了译码器在数字电路中的重要性。
实验二 译码器及其应用
计算机科学与工程学院 数字电路实验报告专业__软件工程 _班级 姓名__王金华____学号___50___实验二 译码器及其应用一、 实验目的1. 掌握 3 -8 线译码器、4 -10 线译码器的逻辑功能和使用方法。
2. 掌握用两片 3 -8 线译码器连成 4 -16 线译码器的方法。
3. 掌握使用 74LS138 实现逻辑函数和做数据分配器的方法。
二、 实验仪器和器材1、数字逻辑电路实验箱。
2、数字逻辑电路实验箱扩展板。
3、数字万用表、双踪示波器。
4、芯片 74LS138（两片）、74LS42、74LS20 各一片。
三、 实验原理译码是编码的逆过程，它的功能是将具有特定含义的二进制码进行辨别，并转换成控 制信号，具有译码功能的逻辑电路称为译码器。
译码器在数字系统中有广泛的应用，不仅用于代码的转换、终端的数字显示，还用于数据分配，存贮器寻址和组合控制信号等。
不同的功能可选用不同种类的译码器。
下图表示二进制译码器的一般原理图：个输入端，n2个输出端它具有 n 和一个使能输入端。
在使能输入端为有效电平时，对应每一组输入代码，只有其中一个输出端为有效电平，其余输出端则为非有效电平。
每一个输出所代表的函数对应于 n 个输入变量的最小项。
二进制译码器实际上也是负脉冲输出的脉冲分配器，若利用使能端中的一个输入端输入数据信息，器件就成为一个数据分配器（又称为多路数据分配器）。
1、3-8 线译码器74LS138它有三个地址输入端A、B、C，它们共有8种状态的组合，即可译出8个输出信号Y0~Y7。
另外它还有三个使能输入端E1、E2、E3。
它的引脚排列见图4-2，功能表见表4-1。
2、4-10 线译码器74LS42它的引脚排列见图4-3，功能表见表4-2。
四、实验内容及实验步骤图 4-4 两片 74LS138 组合成1. 74LS138 译码器逻辑功能测试将数字逻辑电路实验箱扩展板插在实验箱相应位置，并固定好，找一个 16PIN 的插座插上芯片 74LS138，并在 16PIN 插座的第 8 脚接上实验箱的地（GND ），第 16 脚接上电源（VCC ）。
