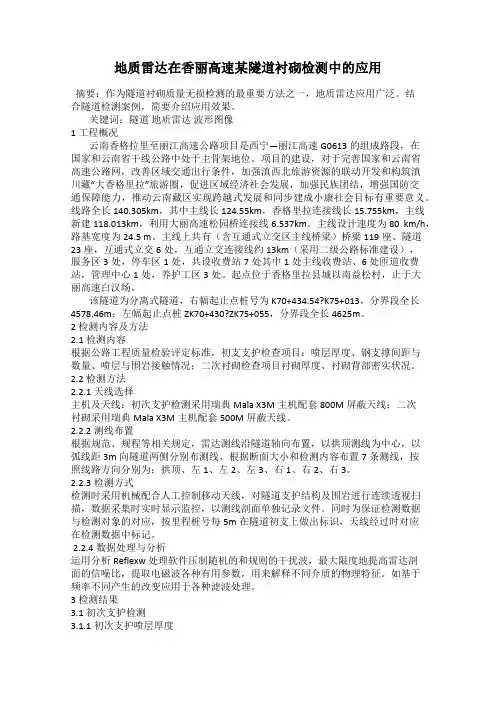

地质雷达在香丽高速某隧道衬砌检测中的应用
地质雷达在香丽高速某隧道衬砌检测中的应用摘要：作为隧道衬砌质量无损检测的最重要方法之一，地质雷达应用广泛。
结合隧道检测案例，简要介绍应用效果。
关键词：隧道地质雷达波形图像1 工程概况云南香格拉里至丽江高速公路项目是西宁—丽江高速G0613的组成路段，在国家和云南省干线公路中处于主骨架地位。
项目的建设，对于完善国家和云南省高速公路网，改善区域交通出行条件，加强滇西北旅游资源的联动开发和构筑滇川藏“大香格里拉”旅游圈，促进区域经济社会发展，加强民族团结，增强国防交通保障能力，推动云南藏区实现跨越式发展和同步建成小康社会目标有重要意义。
线路全长140.305km，其中主线长124.55km，香格里拉连接线长15.755km，主线新建118.013km，利用大丽高速松园桥连接线6.537km。
主线设计速度为80 km/h，路基宽度为24.5 m。
主线上共有（含互通式立交区主线桥梁）桥梁119座、隧道23座，互通式立交6处，互通立交连接线约13km（采用二级公路标准建设），服务区3处，停车区1处，共设收费站7处其中1处主线收费站、6处匝道收费站，管理中心1处，养护工区3处。
起点位于香格里拉县城以南益松村，止于大丽高速白汉场。
该隧道为分离式隧道，右幅起止点桩号为 K70+434.54?K75+013，分界段全长4578.46m；左幅起止点桩ZK70+430?ZK75+055，分界段全长4625m。
2 检测内容及方法2.1检测内容根据公路工程质量检验评定标准，初支支护检查项目：喷层厚度、钢支撑间距与数量、喷层与围岩接触情况；二次衬砌检查项目衬砌厚度、衬砌背部密实状况。
2.2检测方法2.2.1天线选择主机及天线：初次支护检测采用瑞典Mala X3M主机配套800M屏蔽天线；二次衬砌采用瑞典Mala X3M主机配套500M屏蔽天线。
2.2.2测线布置根据规范、规程等相关规定，雷达测线沿隧道轴向布置，以拱顶测线为中心，以弧线距3m向隧道两侧分别布测线，根据断面大小和检测内容布置7条测线，按照线路方向分别为：拱顶、左1、左2、左3、右1、右2、右3。
地质雷达图像解释(含超前地质预报及检测)PPT课件
如何识别干扰波与目标体的图像特征非常关键 干扰信号在实际探测工作不可避免 1) 地面干扰
地面架空电线（双曲线） 测线附近的金属物（强振幅、密集的反射波组） 地面上的砾石（多次反射，局部强振幅回波） 测绳和皮尺（典型的“X”型干扰） 2) 地下异常的多次波 在地质体与地表面来回反射，严重影响目标体的反射波 信息，波形杂乱，不规则。
隙
部富水
次反射
岩性变化 接触面或 软弱夹层
其他不利地质体的地质雷达图像 空洞
其他不利地质体的地质雷达图像
其他不利地质体的地质雷达图像
其他不利地质体的地质雷达图像
其他不利地质体的地质雷达图像
右拱腰塌方回填不密实 左拱腰塌方回填不密实
其他不利地质体的地质雷达图像
拱顶塌方回填不密实
其他不利地质体的地质雷பைடு நூலகம்图像
天线不耦合产生雷达干扰波
二衬表面管槽的雷达干扰波
空洞的雷达干扰波
电线的雷达干扰波
3 常见目标的雷达图像特征
