电工选线必备口诀(收藏版)

合集下载

导线选择口诀

导线选择口诀

导线选择口诀导线是电力系统中重要的组成部分,必须仔细挑选,科学、规范的选用,才能保证供电的安全、经济、可靠运行。

由于涉及的技术问题复杂,工程师必须根据口诀正确选择导线。

这里给大家介绍一下常用的“导线选择口诀”。

一、电压比选择口诀1.线径越大,导线电压比越低。

2.电压越高,相同条件下导线电压比越高。

3.如果额定电压比小于或等于15的时候,可以选择抗断裂型铜导线。

4.如果额定电压比大于15的时候,一般使用高强度钢芯铝绞合线。

二、电流选择口诀1.电流越高,线径越大。

2.电压越高,相同条件下电流越大。

3.导线电阻不宜过大,阻抗要小于额定电压的1/3。

4.根据导线的额定容量,选择正确的线径大小。

三、绝缘选择口诀1.根据额定电压,选择适当的绝缘材料。

2.绝缘厚度越大,耐压性能越好。

3.外径小的电缆,要求其绝缘材料耐温性能高。

4.根据导线的工作环境,选择抗老化、抗氧化性能良好的绝缘材料。

四、固定安装选择口诀1.电缆固定安装要紧固牢实,做到固定可靠,防止电缆振动。

2.挂网架时,要考虑空气的散热,避免线路过热。

3.绝缘塑料管外壳要安装在墙面上,远离水源,以防潮湿。

4.金属管和管材必须安装在防潮的地方,以减少对电缆的损坏。

总的来说,以上四个口诀都是电力系统中导线选择的关键。

在挑选导线时,要充分考虑功耗、负荷、温度、环境等因素,并结合以上口诀,把控设计工程的质量,保证导线的选择正确,从而使供电系统安全可靠。

此外,选择正确的导线是构建安全电力系统的基本,但选择口诀只能提供技术参考,最终还是要根据实际情况,结合技术规范来进行选择,并加强设计工程的组织管理和质量控制,以保证设计的可靠性。

最实用的电工用线口诀,从此告别选用电线大小的烦恼

最实用的电工用线口诀,从此告别选用电线大小的烦恼

最实用的电工用线口诀,从此告别选用电线大小的烦恼作业电工,我们根据电机或用电设备的功率选择应该用多大的电线,电线太大了,造成不必要的资源浪费,电线太小了,路线会发热,造成线路故障,所以我们必须合理的选择电线。

如果不知道用多大的电线,最笨的方法看照电缆载流量对照表,根据表中的功率大小选择对应电线的大小,如下列图上图只是做一个参考而已,并不是准确的数,因为电在不同的环境中及输送的距离不同所能承受的功率也不同,如果我们没有对照表看,也懒得看对照表。

那我们可以记一下下面的口诀来选用电线的大小。

上图仅参考比照选线口诀为(以220V为例):10下五,IOO上二10以上100以下乘以四25,35,四三界;70,95两倍半;铜线升级;10下五,表示10平方毫米以下的铝线每平方5个电流(也就是电线大小的5倍),比方L5平方毫米的铝线,因L5小于10,所以允许的最大电流为1.5乘以5=7∙5A,因为功率等于电流乘以电压,所以功率=22OV乘以7.5=1650W o也就是1.5平方毫米的铝线最大可以接的负载为1650W o10以上100以下乘以四:表示电线的截面积在10以上,100以下,最大电流为电线的大小乘以4,比方截面积为16平方毫米的电线,它的最大允许电流就为11乘以4=44A100上二,表示100平方毫米以上的铝线每平方2个电流,比方200平方毫米的铝线,因200大小100,所以200平方毫米的铝线允许的最大电流为200乘以2=400A,因为功率等于电流乘以电压,所以功率=220V乘以400=88000W o也就是200平方毫米的铝线最大可以接的负载为88000W o25,35,四三界表示25平方毫米的铝线每平方为4个电流,35平方毫米的铝线每平方为3个电流,所以25平方毫米的铝线允许的最大电流为25乘以4=100Λ,35平方毫米的铝线允许的最大电流为35乘以4=140Λ,功率=22OV乘以IOO=22000W,35平方的也是按上面计算得出最大可以接入的负载。

电工选线口决

电工选线口决

电工必背口诀电工选线,是有口诀的,十下5,百上3,意思是10平方以下的铜线每平方5个电流,100平方以上的铜线每平方3个电流,铝线算一半我国的家用电压一般是220V平方毫米的线电流=10A(安);承载功率=电流10A*220V =2200瓦平方毫米的线电流=16A(安)最小值;承载功率=电流16A *220V=3520瓦4 平方毫米的线电流=25A(安);承载功率=电流25A*220V=5500瓦6 平方毫米的线电流=32A(安);承载功率=电流32A*220V=70641.口诀铝芯绝缘线载流量与截面的倍数关系10下五100上二,25、35,四、三界,70、95,两倍半,穿管、温度,八、九折。

裸线加一半,铜线升级算。

2.说明口诀对各种截面的载流量(安)不是直接指出的,而是用截面乘上一定的倍数来表示。

为此将我国常用导线标称截面(平方毫米)排列如下:1、、、4、6、10、16、25、35、50、70、95、120、150、185……(1)第一句口诀指出铝芯绝缘线载流量(安)、可按截面的倍数来计算。

口诀中的阿拉伯数码表示导线截面(平方毫米),汉字数字表示倍数。

把口诀的截面与倍数关系排列起来如下:1 ~ 10 16 、25 35 、50 70 、95 120以上}}}}}五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了,口诀“10下五”是指截面在10以下,载流量都是截面数值的五倍。

“100上二”(读百上二)是指截面100以上的载流量是截面数值的二倍。

截面为25与35是四倍和三倍的分界处。

这就是口诀“25、35,四三界”。

而截面70、95则为二点五倍。

从上面的排列可以看出:除10以下及100以上之外,中间的导线截面是每两种规格属同一倍数。

例如铝芯绝缘线,环境温度为不大于25℃时的载流量的计算:当截面为6平方毫米时,算得载流量为30安;当截面为150平方毫米时,算得载流量为300安;当截面为70平方毫米时,算得载流量为175安。

电工选线必备口诀收藏版

电工选线必备口诀收藏版

电工选线必备口诀收藏版1. 线路短,导线粗,线杆高,距离宜。

2. 负载大,电压高,线径应该随之加。

3. 局部高,电压降,电缆应该穿地下。

4. 天热日,线需降,日均温升高,修正系数先算。

5. 算法多,选线好,one-line法是不错。

6. 设备好,安全心,距离是防护的本。

7. 从容面对带负荷,法国法一般参照。

8. 得到优化的线路图,分析奥姆定理伴随。

9. 二次侧功率除以母线,负载率得知也不难。

10. 集中控制与分散控制,线缆选型得跟进。

11. 环境温度与安装形式,选择线缆也别忘记。

12. 微机选线验算方法,工程师不要虚度。

13. 负荷冷,您先问,回流压降考虑一下。

14. 负载多,橱顶高,知名实用是大家赞。

15. 安全距离不计算,死记硬背性命短。

16. 线型有半波长,多重绝缘尽减小。

17. 集中供电,变压器设,配线也一定要看清。

18. 配电箱,三级绝缘,不从小处偷懒省。

19. 隔离连接,应该用,不然容易出问题。

20. 导体断面,选得妥,电阻小就能省电。

21. 高压线路,宜架空,学起来不难猜。

22. 中性点,接地要求,选线时切勿忽略。

23. 电缆通道,要铺平,修好线头搭桥架。

24. 线路接触电阻,马蒂森公式在手上。

25. 电流如果过大,不但效率低,易引起火灾。

26. 电气元件耗电多,机械总负荷不能忽视。

27. 区分单控和双控,选线时来一步即可。

28. 绕线型号要留意,选对选好不会太烦。

29. 改进电流密度和电网压降,也应该多动脑。

30. 线路长度与损耗因子,要结合功率尽考虑。

电工配线口诀与计算

电工配线口诀与计算

电工配线口诀与计算
电工配线是电气工程中必不可少的工作之一。

以下是一些常用的配线口诀和计算方法,希望对电工同行有所帮助:
1. 配线口诀
(1)电源到负载,规格一致,导线太细火灾起。

(2)负载到电源,规格不同,导线太粗钱包空。

(3)导线太细,烧坏电器;导线太粗,浪费电能。

(4)铜质导线,长距离传输可降低电阻。

2. 配线计算
(1)计算电流:电流 = 功率 / 电压。

(2)选择导线:根据电流选择合适的导线规格。

一般来说,导线截面积越大,承载电流能力越高,但成本也越高。

(3)计算电线长度:电线长度越长,电阻越大,因此需要根据实际长度计算电线的电阻值。

(4)计算电线的电阻:电线的电阻 = 电线电阻率×电线长度/ 截面积。

(5)计算电线的功率损耗:功率损耗 = 电线电阻×电流。

以上是电工配线口诀与计算的内容,电工同行在实际工作中,应根据具体情况进行合理计算和选择,确保电气安全。

- 1 -。

电流配线口诀

电流配线口诀

电流配线口诀以下是五个符合要求的电流配线口诀:《口诀一》
一平方线负荷小,十个电流就挺好。

二点五的稍增大,十五安培它能跑。

四平方线很给力,二十多安没问题。

六平方线比较强,三十多安可担当。

十平方线力量大,六十安培也不怕。

电线粗细要选对,安全用电第一位。

《口诀二》
一号线像小瘦子,电流小点别太累。

二号线像小壮士,电流能到十五位。

四号线像大力士,二十几安轻松持。

六号线是强勇士,三十多安有力气。

十号线像大勇士,六十安也能驾驭。

选对电线很重要,电器运行没烦恼。

《口诀三》
一平方线轻量级,十个电流它来扛。

二点五线稍厉害,十五安培展能耐。

四平方线挺不错,二十几安好好过。

六平方线能力强,三十几安有保障。

十平方线超厉害,六十安培也能在。

记住这些小口诀,电线选用不糊涂。

《口诀四》
一平方线小不点,电流别超十安培。

二点五线有点强,十五安培可来往。

四平方线力量足,二十几安不算苦。

六平方线更厉害,三十多安也能挨。

十平方线最威风,六十安培在其中。

电线知识要记牢,安全用电乐陶陶。

《口诀五》
一平方线小娃娃,十个电流照顾它。

二点五线青少年,十五安培正当年。

四平方线青壮年,二十几安活力显。

六平方线大力汉,三十多安也能干。

十平方线大英雄,六十安培立大功。

选好配线保安全,光明时刻在身边。

电工选线必备口诀(收藏版)

电工选线必备口诀(收藏版)

电工选线必备口诀(收藏版)电工必背口诀电工选线,是有口诀的,十下5,百上3,意思是10平方以下的铜线每平方5个电流,100平方以上的铜线每平方3个电流,铝线算一半我国的家用电压一般是220V1.5平方毫米的线电流=10A(安);承载功率=电流10A*220V=2200瓦2.5平方毫米的线电流=16A(安)最小值;承载功率=电流16A*220V=3520瓦4 平方毫米的线电流=25A(安);承载功率=电流25A*220V=5500瓦6 平方毫米的线电流=32A(安);承载功率=电流32A*220V=70641.口诀铝芯绝缘线载流量与截面的倍数关系10下五100上二,25、35,四、三界,70、95,两倍半,穿管、温度,八、九折。

裸线加一半,铜线升级算。

2.说明口诀对各种截面的载流量(安)不是直接指出的,而是用截面乘上一定的倍数来表示。

为此将我国常用导线标称截面(平方毫米)排列如下:1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……(1)第一句口诀指出铝芯绝缘线载流量(安)、可按截面的倍数来计算。

口诀中的阿拉伯数码表示导线截面(平方毫米),汉字数字表示倍数。

把口诀的截面与倍数关系排列起来如下:1 ~ 10 16 、25 35 、50 70 、95 120以上}}}}}五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了,口诀“10下五”是指截面在10以下,载流量都是截面数值的五倍。

“100上二”(读百上二)是指截面100以上的载流量是截面数值的二倍。

截面为25与35是四倍和三倍的分界处。

这就是口诀“25、35,四三界”。

而截面70、95则为二点五倍。

从上面的排列可以看出:除10以下及100以上之外,中间的导线截面是每两种规格属同一倍数。

例如铝芯绝缘线,环境温度为不大于25℃时的载流量的计算:当截面为6平方毫米时,算得载流量为30安;当截面为150平方毫米时,算得载流量为300安;当截面为70平方毫米时,算得载流量为175安。

电气施工中的导线选择口诀

电气施工中的导线选择口诀

电气施工中的导线选择口诀(很实用)导线的选用口诀。

此口诀相对的是铝芯电线。

10下5,百上2——讲的是10平方毫米以下截面的导线的载流量是每一平方毫米为5A电流,100平方毫米以上的载流量为每一平方毫米2A电流.25 35 四三界——讲的是25平方毫米的载流量为每一平方毫米4A电流,35平方毫米的载流量为每一平方毫米3A电流。

70 95 两倍半——讲的是此范围内的为每一平方毫米2.5A电流。

穿管温度八九折——讲的是穿管导线的载流量按计算的0.8算,考虑温度按导线的载流量的0.9算。

铜线升级算——讲的是铜线的载流量按铝线大一号载流量计算。

裸线加一半——讲的是裸线的载流量按铜直径的1.5倍算。

实用电工速算口诀已知变压器容量,求其各电压等级侧额定电流口诀 a :容量除以电压值,其商乘六除以十。

说明:适用于任何电压等级。

在日常工作中,有些电工只涉及一两种电压等级的变压器额定电流的计算。

将以上口诀简化,则可推导出计算各电压等级侧额定电流的口诀:容量系数相乘求。

已知变压器容量,速算其一、二次保护熔断体(俗称保险丝)的电流值。

口诀 b :配变高压熔断体,容量电压相比求。

配变低压熔断体,容量乘9除以5。

说明:正确选用熔断体对变压器的安全运行关系极大。

当仅用熔断器作变压器高、低压侧保护时,熔体的正确选用更为重要。

这是电工经常碰到和要解决的问题。

已知三相电动机容量,求其额定电流口诀(c):容量除以千伏数,商乘系数点七六。

说明:(1)口诀适用于任何电压等级的三相电动机额定电流计算。

由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的,即电压千伏数不一样,去除以相同的容量,所得“商数”显然不相同,不相同的商数去乘相同的系数0.76,所得的电流值也不相同。

若把以上口诀叫做通用口诀,则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀,用专用计算口诀计算某台三相电动机额定电流时,容量千瓦与电流安培关系直接倍数化,省去了容量除以千伏数,商数再乘系数0.76。

电工配线必背口诀

电工配线必背口诀

电工必背口诀工选线,是有口诀的,十下5,百上3,意思是10平方以下的铜线每平方5个电流,100平方以上的铜线每平方3个电流,铝线算一半我国的家用电压一般是220V1.5平方毫米的线电流=10A(安);承载功率=电流10A*220V=2200瓦2.5平方毫米的线电流=16A(安)最小值;承载功率=电流16A*220V =3520瓦4平方毫米的线电流=25A(安);承载功率=电流25A*220V=5500瓦6平方毫米的线电流=32A(安);承载功率=电流32A*220V=70641.口诀铝芯绝缘线载流量与截面的倍数关系10下五100上二,25、35,四、三界,70、95,两倍半,穿管、温度,八、九折。

裸线加一半,铜线升级算。

2.说明口诀对各种截面的载流量(安)不是直接指出的,而是用截面乘上一定的倍数来表示。

为此将我国常用导线标称截面(平方毫米)排列如下:1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……(1)第一句口诀指出铝芯绝缘线载流量(安)、可按截面的倍数来计算。

口诀中的阿拉伯数码表示导线截面(平方毫米),汉字数字表示倍数。

把口诀的截面与倍数关系排列起来如下:1~1016、2535、5070、95120以上}}}}}五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了,口诀“10下五”是指截面在10以下,载流量都是截面数值的五倍。

“100上二”(读百上二)是指截面100以上的载流量是截面数值的二倍。

截面为25与35是四倍和三倍的分界处。

这就是口诀“25、35,四三界”。

而截面70、95则为二点五倍。

从上面的排列可以看出:除10以下及100以上之外,中间的导线截面是每两种规格属同一倍数。

例如铝芯绝缘线,环境温度为不大于25℃时的载流量的计算:当截面为6平方毫米时,算得载流量为30安;当截面为150平方毫米时,算得载流量为300安;当截面为70平方毫米时,算得载流量为175安。

电工选线

电工选线

电工选线,口诀电工选线,是有口诀的,十下5,百上3,意思是10平方以下的铜线每平方5个电流,100平方以上的铜线每平方3个电流,铝线算一半我国的家用电压一般是220V1.5平方毫米的线电流=10A(安);承载功率=电流10A*220V=2200瓦2.5平方毫米的线电流=16A(安)最小值;承载功率=电流16A*220V=3520瓦4 平方毫米的线电流=25A(安);承载功率=电流25A*220V=5500瓦6 平方毫米的线电流=32A(安);承载功率=电流32A*220V=7064 1.口诀铝芯绝缘线载流量与截面的倍数关系10下五100上二,25、35,四、三界,70、95,两倍半,穿管、温度,八、九折。

裸线加一半,铜线升级算。

2.说明口诀对各种截面的载流量(安)不是直接指出的,而是用截面乘上一定的倍数来表示。

为此将我国常用导线标称截面(平方毫米)排列如下:1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185…… (1)第一句口诀指出铝芯绝缘线载流量(安)、可按截面的倍数来计算。

口诀中的阿拉伯数码表示导线截面(平方毫米),汉字数字表示倍数。

把口诀的截面与倍数关系排列起来如下:1 ~ 10 16 、25 35 、50 70 、95 120以上}}}}}五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了,口诀“10下五”是指截面在10以下,载流量都是截面数值的五倍。

“100上二”(读百上二)是指截面100以上的载流量是截面数值的二倍。

截面为25与35是四倍和三倍的分界处。

这就是口诀“25、35,四三界”。

而截面70、95则为二点五倍。

从上面的排列可以看出:除10以下及100以上之外,中间的导线截面是每两种规格属同一倍数。

例如铝芯绝缘线,环境温度为不大于25℃时的载流量的计算:当截面为6平方毫米时,算得载流量为30安;当截面为150平方毫米时,算得载流量为300安;当截面为70平方毫米时,算得载流量为175安。

电工配线必背口诀

电工配线必背口诀

电工必背口诀工选线,是有口诀的,十下5,百上3,意思是10平方以下的铜线每平方5个电流,100平方以上的铜线每平方3个电流,铝线算一半我国的家用电压一般是220V1.5平方毫米的线电流=10A(安);承载功率=电流10A*220V=2200瓦2.5平方毫米的线电流=16A(安)最小值;承载功率=电流16A*220V =3520瓦4 平方毫米的线电流=25A(安);承载功率=电流25A*220V=5500瓦6 平方毫米的线电流=32A(安);承载功率=电流32A*220V=70641.口诀铝芯绝缘线载流量与截面的倍数关系10下五100上二,25、35,四、三界,70、95,两倍半,穿管、温度,八、九折。

裸线加一半,铜线升级算。

2.说明口诀对各种截面的载流量(安)不是直接指出的,而是用截面乘上一定的倍数来表示。

为此将我国常用导线标称截面(平方毫米)排列如下:1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……(1)第一句口诀指出铝芯绝缘线载流量(安)、可按截面的倍数来计算。

口诀中的阿拉伯数码表示导线截面(平方毫米),汉字数字表示倍数。

把口诀的截面与倍数关系排列起来如下:1 ~ 10 16 、25 35 、50 70 、95 120以上}}}}}五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了,口诀“10下五”是指截面在10以下,载流量都是截面数值的五倍。

“100上二”(读百上二)是指截面100以上的载流量是截面数值的二倍。

截面为25与35是四倍和三倍的分界处。

这就是口诀“25、35,四三界”。

而截面70、95则为二点五倍。

从上面的排列可以看出:除10以下及100以上之外,中间的导线截面是每两种规格属同一倍数。

例如铝芯绝缘线,环境温度为不大于25℃时的载流量的计算:当截面为6平方毫米时,算得载流量为30安;当截面为150平方毫米时,算得载流量为300安;当截面为70平方毫米时,算得载流量为175安。

电工配线必备口诀

电工配线必备口诀
截面乘上一定的倍数来表示。为此将我国常用导线标称截面( 平方毫米)排列如下: 1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、 150、185……
(1)第一句口诀指出铝芯绝缘线载流量(安)、可按截面的倍数来计算。口 诀中的阿拉伯数码表示导线截面(平方毫米),汉字数字表示倍数。把口 诀的截面与倍数关系排列起来如下: 1 ~ 10 16 、25 35 、50 70 、95 120以上 五倍 四倍 三倍 二倍半 二倍
现在再和口诀对照就更清楚了,口诀“10下五”是指截面在10以 下,载流量都是截面数值的五倍。“100上二”(读百上二)是 指截面100以上的载流量是截面数值的二倍。截面为25与35是 四倍和三倍的分界处。这就是口诀“25、35,四三界”。而截面 70、95则为二点五倍。
从上面的排列可以看出:除10以下及100以上之外,中间的导线截面是每两 种规格属同一倍数。
电工配线必备口诀
蔚永亮 2018.11.15
电工选线,是有口诀的, 十下5,百上3,意思是10平方以下的铜线每平方5个电流,100平方以上的铜线 每平方3个电流,铝线算一半 我国的家用电压一般是220V
1.5平方毫米的线电流=10A(安); 承载功率=电流10A*220V=2200瓦 2.5平方毫米的线电流=16A(安)最小值;承载功率=电流16A*220V=35
(3)对于裸铝线的载流量,口诀指出“裸线加一半”,即计算后再 加一半。这是
指同样截面裸铝线与铝芯绝缘线比较,载流量可加大一半。 例如对裸铝线载流量的计算:
当截面为16平方毫米时,则载流量为16× 4× 1.5=96安,若在高温 下,则载流量为16× 4× 1.5× 0.9=86.4安6 平方毫米的线电流=32A(安); 承载功率=电流32A*220V=7064

电工选线必备口诀收藏版

电工选线必备口诀收藏版

电工选线必备口诀收藏版一、电线的安装位置电线的安装位置需要根据不同的环境和类型合理选择,下面列出了一些最基本的规则:1.电线一般需要在室内墙壁中间、顶棚之下以及地下弯曲处进行安装,可以减少其被损坏的可能性。

2.安装电线不能与墙壁或其他物体有任何直接接触或碰撞,防止其被摩擦、损坏或烧损。

3.环境温度会对电线的选择和安装方式产生影响,因此需要根据使用环境选择合适的电线。

4.在工业环境中,电线通常通过金属管道、槽或电线槽进行安装,以保护其不受任何机械伤害和电磁干扰。

5.在室内环境中,可以通过电线槽、软管或壁挂孔进行安装,相比于表面布线,这些方式可以保持环境的美观。

二、电线的标识方法为了简化电线标识,通常采用颜色代码来表示电线的用途和类别。

具体方法如下:1.黑色电线:表示为交流电中的负极,用于电源输入或输出的中性线。

2.白色电线:交流电中的热线,表示用于电源输入或输出的阳极。

3.黄绿色电线:地线,用于将设备接地并将任何电流带到地面。

4.红色电线:电流高(220V或以上)和电阻高,用于高压、高功率的设备引入电源。

5.蓝色电线:电流低(低于220V)和电阻低,用于小额能量的电源引入。

需要注意的是,以上代码在不同国家和地区可能略有差异,如需更准确的电线标识说明,请参考当地的国家标准。

三、电线的选择方法选择合适的电线,可以最大限度地保证电线的安全性和使用寿命。

下面是一些供电工们参考的电线选择方法:1.选择与装置功率相匹配的电线。

2.在有高功率电器的场合,应根据电力负载安装大截面电线。

3.在有海拔高度大或大气湿度大的场合,应选择绝缘性好的电线。

4.在电线长距离传输数据或信号的情况下,应采用抗信号干扰能力强的电线。

5.在有大气腐蚀或化学腐蚀性物质的环境中,应选择耐腐蚀的电线。

6.对于运动频繁的电器或机械设备,应选择软电线;对于运动慢或者静态的设备,应使用硬线。

四、电线安装注意事项电线安装是一项重要的工作,在安装前需要认真检查以下内容:1.首先需要检查电线本身是否缺陷或损坏,例如损坏的绝缘垫、过热的导线或腐蚀的接线头等,需更换后使用。

电工选线必备口诀(收藏版)

电工选线必备口诀(收藏版)

电工必背口诀电工选线,是有口诀的,十下5,百上3,意思是10平方以下的铜线每平方5个电流,100平方以上的铜线每平方3个电流,铝线算一半我国的家用电压一般是220V1.5平方毫米的线电流=10A(安);承载功率=电流10A*220V=2200瓦2。

5平方毫米的线电流=16A(安)最小值;承载功率=电流16A*220V=3520瓦4 平方毫米的线电流=25A(安);承载功率=电流25A*220V=5500瓦6 平方毫米的线电流=32A(安);承载功率=电流32A*220V=70641.口诀铝芯绝缘线载流量与截面的倍数关系10下五100上二,25、35,四、三界,70、95,两倍半,穿管、温度,八、九折。

裸线加一半,铜线升级算。

2.说明口诀对各种截面的载流量(安)不是直接指出的,而是用截面乘上一定的倍数来表示.为此将我国常用导线标称截面(平方毫米)排列如下:1、1。

5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……(1)第一句口诀指出铝芯绝缘线载流量(安)、可按截面的倍数来计算.口诀中的阿拉伯数码表示导线截面(平方毫米),汉字数字表示倍数.把口诀的截面与倍数关系排列起来如下: 1 ~10 16 、25 35 、50 70 、95 120以上}}}} }五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了,口诀“10下五"是指截面在10以下,载流量都是截面数值的五倍。

“100上二”(读百上二)是指截面100以上的载流量是截面数值的二倍。

截面为25与35是四倍和三倍的分界处。

这就是口诀“25、35,四三界”。

而截面70、95则为二点五倍。

从上面的排列可以看出:除10以下及100以上之外,中间的导线截面是每两种规格属同一倍数.例如铝芯绝缘线,环境温度为不大于25℃时的载流量的计算:当截面为6平方毫米时,算得载流量为30安;当截面为150平方毫米时,算得载流量为300安;当截面为70平方毫米时,算得载流量为175安。

电工配线必背口诀

电工配线必背口诀

电工必背口诀工选线,就是有口诀得,十下5,百上3,意思就是10平方以下得铜线每平方5个电流,100平方以上得铜线每平方3个电流,铝线算一半我国得家用电压一般就是220V1.5平方毫米得线电流=10A(安); 承载功率=电流10A*220V=2200瓦ﻫ2、5平方毫米得线电流=16A(安)最小值;承载功率=电流16A*220V=3520瓦4平方毫米得线电流=25A(安);承载功率=电流25A6平方毫米得线电流=32A(安); 承载功*220V=5500瓦ﻫ率=电流32A*220V=706410下五101。

口诀铝芯绝缘线载流量与截面得倍数关系ﻫ0上二,25、35,四、三界,70、95,两倍半,穿管、温度,八、九折、ﻫ裸线加一半,铜线升级算。

2.说明口诀对各种截面得载流量(安)不就是直接指出得,而就是用截面乘上一定得倍数来表示。

为此将我国常用导线标称截面(平方毫米)排列如下:1、1。

5、2。

5、4、6、10、16、25、35、50、70、95、120、150、185……ﻫ(1)第一句口诀指出铝芯绝缘线载流量(安)、可按截面得倍数来计算、口诀中得阿拉伯数码表示导线截面(平方毫米),汉字数字表示倍数、把口诀得截面与倍数关系排列起来如下:ﻫ1~10 16、2535 、50 70、95120以上ﻫ}}}} }ﻫ五倍四倍三倍二倍半二倍ﻫ现在再与口诀对照就更清楚了,口诀“10下五”就是指截面在10以下,载流量都就是截面数值得五倍。

“100上二”(读百上二)就是指截面100以上得载流量就是截面数值得二倍。

截面为25与35就是四倍与三倍得分界处。

这就就是口诀“25、35,四三界”。

而截面70、95则为二点五倍。

从上面得排列可以瞧出:除10以下及100以上之外,中间得导线截面就是每两种规格属同一倍数。

例如铝芯绝缘线,环境温度为不大于25℃时得载流量得计算:ﻫ当截面为6平方毫米时,算得载流量为30安;ﻫ当截面为150平方毫米时,算得载流量为300安;ﻫ当截面为70平方毫米时,算得载流量为175安。

电工选线口诀以及电工常识

电工选线口诀以及电工常识

电工选线口诀以及电工常识【电工选线口诀以及电工常识】电工选线口诀:作为电工,在进行电线选线时,应该遵循以下的选线口诀,以确保电线的安全和效果:一、用材合适:选用符合标准的电线材料,优选铜芯电线,因其导电性能好且不易发生断裂。

二、截面匹配:根据电流负荷计算截面积,选择合适的电线截面以避免电线过热或线路损耗。

三、线长考量:合理规划电线的线长,减少过长的电线,以避免过多电线阻抗带来的能源损耗。

四、环境选择:根据实际环境选择不同类型的电线,如耐高温、防水等特殊环境需要使用相应的电线。

五、隔离保护:保证电线与其他元件或设备之间的良好隔离,避免发生短路、漏电等问题。

★电工常识:1. 电工装置的安全:电工在工作时必须遵循安全规范,如佩戴绝缘手套、绝缘鞋等必要的防护装备。

同时,要注意接地保护和漏电保护等措施,确保使用电器设备的安全。

2. 电流与电压的关系:电流与电压是电工中的基本概念。

电流是单位时间内通过导体截面积的电荷量,单位为安培(A),而电压是电场推动电荷移动的力量,单位为伏特(V)。

3. 电路符号:电工需要熟悉电路符号,以便正确理解和绘制电路图。

常见的电路符号包括电源、电阻、电容、电感等。

4. 安全用电:安全用电意味着根据电器设备的功率和电线的负载能力合理选择电源和线路,避免过载使用或超负荷工作。

5. 故障排除:电工在工作中需要掌握故障排除的方法和技巧,如使用电压表、电流表等工具进行测量,分析并解决电路中的问题。

6. 保养与维修:电工应定期对电器设备进行检修、保养,确保其正常工作。

当发生故障时,应及时排除并修复。

7. 电气安全法规:了解并遵守相关的电气安全法规,如保证电缆线路的可靠接地、合理使用电器插座、正确使用保护装置等。

总结:作为电工,选线是一项重要的工作。

只有选择合适的电线材料和截面,合理规划线长,注意环境选择和隔离保护,才能确保电线的安全性、可靠性和高效性。

此外,电工还需要掌握电工常识,包括电流与电压的关系、电路符号、故障排除等,以提高自身的专业能力和工作质量。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电工必背口诀
电工选线,是有口诀的,十下5,百上3,意思是10平方以下的铜线每平方5个电流,100平方以上的铜线每平方3个电流,铝线算一半
我国的家用电压一般是220V
1.5平方毫米的线电流=10A(安);承载功率=电流10A*220V=2200瓦
2.5平方毫米的线电流=16A(安)最小值;承载功率=电流16A*220V=3520瓦
4 平方毫米的线电流=25A(安);承载功率=电流25A*220V=5500瓦
6 平方毫米的线电流=32A(安);承载功率=电流32A*220V=7064
1.口诀铝芯绝缘线载流量与截面的倍数关系
10下五 100上二,
25、35,四、三界,
70、95,两倍半,
穿管、温度,八、九折。

裸线加一半,
铜线升级算。

2.说明口诀对各种截面的载流量(安)不是直接指出的,而是用截面乘上一定的倍数来表示。

为此将我国常用导线标称截面(平方毫米)排列如下:
1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……
(1)第一句口诀指出铝芯绝缘线载流量(安)、可按截面的倍数来计算。

口诀中的阿拉伯数码表示导线截面(平方毫米),汉字数字表示倍数。

把口诀的截面与倍数关系排列起来如下:
1 ~ 10 16 、25 35 、50 70 、95 120以上
}}}}}
五倍四倍三倍二倍半二倍
现在再和口诀对照就更清楚了,口诀“10下五”是指截面在10以下,载流量都是截面数值的五倍。

“100上二”(读百上二)是指截面100以上的载流量是截面数值的二倍。

截面为25与35是四倍和三倍的分界处。

这就是口诀“25、35,四三界”。

而截面70、95则为二点五倍。

从上面的排列可以看出:除10以下及100以上之外,中间的导线截面是每两种规格属同一倍数。

例如铝芯绝缘线,环境温度为不大于25℃时的载流量的计算:
当截面为6平方毫米时,算得载流量为30安;
当截面为150平方毫米时,算得载流量为300安;
当截面为70平方毫米时,算得载流量为175安。

从以上的排列还可以看出:倍数随截面的增大而减小,在倍数转变的交界处,误差稍大些。

比如截面25与35是四倍与三倍的分界处,25属四倍的围,它按口诀算为100安,但按手册为97安;而35则相反,按口诀算为105安,但查表为117安。

不过这对使用的影响并不大。

当然,若能“胸中有数”,在选择导线截面时,25的不让它满到100安,35的则可略为超过105安便更准确了。

同样,2.5平方毫米的导线位置在五倍的始端,实际便不止五倍(最大可达20安以上),不过为了减少导线的电能损耗,通常电流都不用到这么大,手册中一般只标12安。

(2)后面三句口诀便是对条件改变的处理。

“穿管、温度,八、九折”是指:若是穿管敷设(包括槽板等敷设、即导线加有保护套层,不明露的),计算后再打八折;若环境温度超过25℃,计算后再打九折,若既穿管敷设,温度又超过25℃,则打八折后再打九折,或简单按一次打七折计算。

关于环境温度,按规定是指夏天最热月的平均最高温度。

实际上,温度是变动的,一般情况下,它影响导线载流量并不很大。

因此,只对某些高温车间或较热地区超过25℃较多时,才考虑打折扣。

例如对铝芯绝缘线在不同条件下载流量的计算:
当截面为10平方毫米时,则载流量为10×5×0.8=40安;若
为高温,则载流量为10×5×0.9=45安;若是穿管又是高温,
则载流量为10×5×0.7=35安。

(3)对于裸铝线的载流量,口诀指出“裸线加一半”,即
计算后再加一半。

这是
指同样截面裸铝线与铝芯绝缘线比较,载流量可加大一半。

例如对裸铝线载流量的计算:
当截面为16平方毫米时,则载流量为16×4×1.5=96安,若
在高温下,则载流量为16×4×1.5×0.9=86.4安6 平方毫米
的线电流=32A(安);承载功率=电流32A*220V=7064
10平方毫米以下的铜线每平方毫米5A
11-99平方毫米的铜线每平方毫米4A
100平方毫米以上的铜线每平方毫米3A
铝线则在上面的数值后除以2,即一半
附加
不同线径(1毫米以下的)铜线载流量表S=I/J J=I/S I=JS
S=截面积,J=电流密度,I=电流变压器:J=2.5 输电线:J=5
以上,铜线在不同温度下的线径和所能承受的最大电流表
2008-04-28 06:22 P.M.铜线安全载流量计算方法是:
2.5平方毫米铜电源线的安全载流量--28A。

4平方毫米铜电源线的安全载流量--35A。

6平方毫米铜电源线的安全载流量--48A 。

10平方毫米铜电源线的安全载流量--65A。

16平方毫米铜电源线的安全载流量--91A 。

25平方毫米铜电源线的安全载流量--120A。

如果是铝线,线径要取铜线的1.5-2倍。

如果铜线电流小于28A,按每平方毫米10A来取肯定安全。

如果铜线电流大于120A,按每平方毫米5A来取。

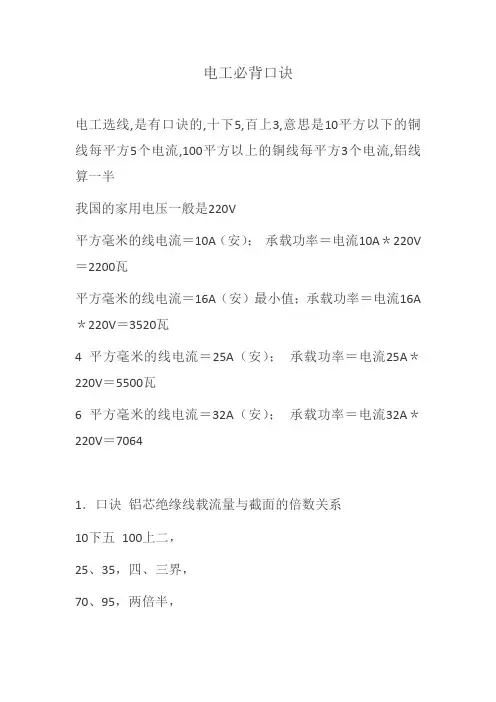

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择,一般可按照如下顺口溜进行确定:
十下五,百上二, 二五三五四三界,
柒拾玖五两倍半,铜线升级算.
给你解释一下,就是10平方一下的铝线,
平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如
2.5平方的铜线, 就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。

另外如果按室记住电线6平方毫米以下的铜线,每平方电流不超过10A就是安全的,从这个角度讲,你可以选择1.5平方的铜线或2.5平方的铝线。

10米,导线电流密度6A/平方毫米比较合适,10-50米,3A/平方毫米,50-200米,2A/平方毫米,500米以上要小于1A/平方毫米。

从这个角度,如果不是很远的情况下,你可以选择4平方铜线或者6平方铝线。
