一、圆柱箍筋类型介绍
在土木工程和建筑领域，圆柱箍筋是一种常见的钢筋类型，用于增强混凝土柱的抗压能力和抗震能力。
圆柱箍筋有多种类型，根据其形状可以分为以下几种：
1.圆形箍筋：圆形箍筋是常见的一种箍筋类型，其截面呈圆形。
圆形箍筋的优点是与混凝土柱的接触面积大，能够提供较大的抗压能力。
2.矩形箍筋：矩形箍筋的截面呈矩形，与圆形箍筋相比，矩形箍筋在抗弯和抗扭方面具有更好的性能。
3.菱形箍筋：菱形箍筋的截面呈菱形，具有较高的抗拉强度和抗弯能力。
同时，菱形箍筋的构造也比其他类型箍筋简单，易于施工。
4.H 型箍筋：H 型箍筋的截面呈 H 型，这种类型的箍筋具有较高的抗弯和抗扭能力，适用于高强度混凝土柱的加固。
二、圆柱箍筋肢数说明
1.肢数的定义：肢数是指圆柱箍筋在垂直于轴线的方向上的段数。
通常情况下，肢数越多，箍筋的抗弯和抗扭能力越强。
2.肢数的计算方法：肢数的计算方法是将箍筋的总长度除以每个肢的长度。
例如，如果一个箍筋总长度为 1000mm，每个肢的长度为 200mm，那么肢数为 5。
3.肢数对圆柱箍筋的影响：肢数是影响圆柱箍筋性能的重要因素。
肢数越多，箍筋的抗弯和抗扭能力越强，但同时，肢数过多也会导致箍筋的施工难度增加。

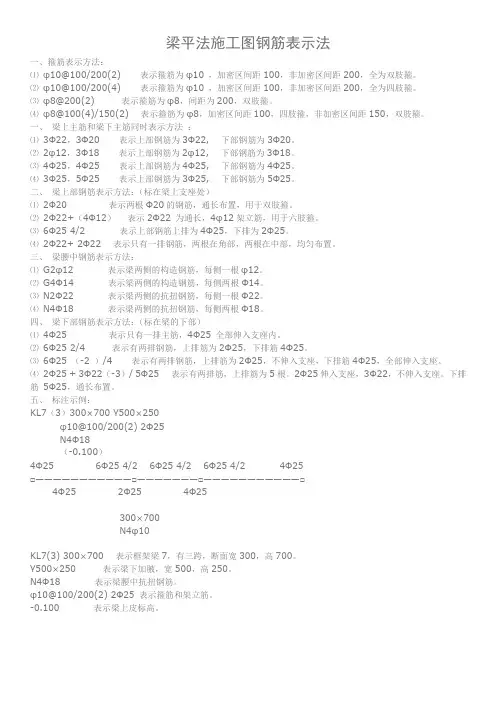

梁平法施工图钢筋表示法
梁平法施工图钢筋表示法一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
钢筋的表示方法
Φ8＠100箍筋Φ8-100/200是什么意思？箍筋I级钢筋，直径Φ8，加密区间距为100.非加密区间距为200各类钢筋的表示方法：１．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
需要注意的是此处表示间距不是用"＠"，而是用"－"。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。
18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。
２．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
注写时，须将架立筋写入括号内。
例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。
当梁的上部和下部纵筋均为贯通筋，且各跨配筋相同时，此项可加注下部纵筋的配筋值，用分号"；"将上部与下部纵筋的配筋值分隔开来。
例：3B22;3B20表示梁的上部配置3B22的贯通筋，梁的下部配置3B20的贯通筋。
箍筋的类型讲解
面介绍箍筋的类型：
箍筋的肢数是看梁、柱同一截面内在高度方向箍筋的根数。
采用单肢箍即可，类似于一个S钩。
像一般的单个封闭箍筋，在高度方向就有两根钢筋，属于双肢箍。
再如，截面宽较大的同一截面采用两个封闭箍并相互错开
高度方向就有四根钢筋，属于四肢箍。
参见下图
肢数是指在截面宽高方向，钢筋的根数，一般柱用几*几形式
梁箍筋直接写几肢箍
GJ 刚架
GJZ 刚架柱GJL 刚架梁
TL 托梁
LT 檩条
QL 墙梁
GLT 刚性檩条WLT 屋脊檩条SC 水平支撑ZC 柱间支撑GXG 刚性系杆YXB 压型金属板SQZ 山墙柱
XT 斜拉条
MZ 门边柱
ML 门上梁
YC 隅撑
T 拉条
CG 撑杆
HJ 桁架
FHB 复合板。
