功率分析仪的功率计算方法
频谱分析仪平均功率的测量方法

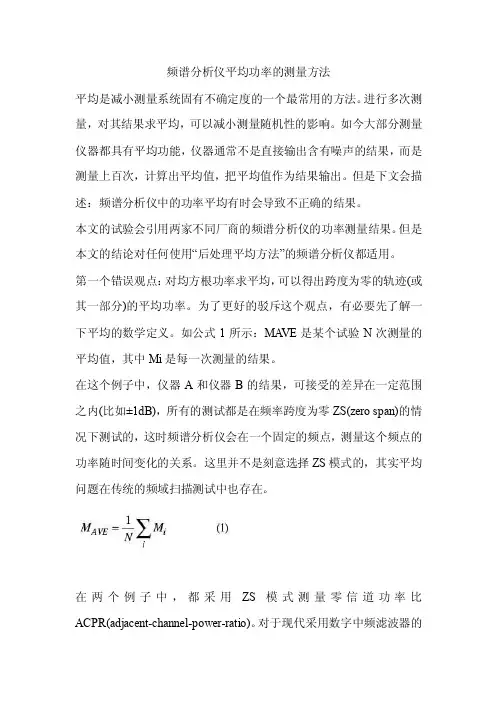

频谱分析仪平均功率的测量方法平均是减小测量系统固有不确定度的一个最常用的方法。
进行多次测量，对其结果求平均，可以减小测量随机性的影响。
如今大部分测量仪器都具有平均功能，仪器通常不是直接输出含有噪声的结果，而是测量上百次，计算出平均值，把平均值作为结果输出。
但是下文会描述：频谱分析仪中的功率平均有时会导致不正确的结果。
本文的试验会引用两家不同厂商的频谱分析仪的功率测量结果。
但是本文的结论对任何使用“后处理平均方法”的频谱分析仪都适用。
第一个错误观点：对均方根功率求平均，可以得出跨度为零的轨迹(或其一部分)的平均功率。
为了更好的驳斥这个观点，有必要先了解一下平均的数学定义。
如公式1所示：MA VE是某个试验N次测量的平均值，其中Mi是每一次测量的结果。
在这个例子中，仪器A和仪器B的结果，可接受的差异在一定范围之内(比如±1dB)，所有的测试都是在频率跨度为零ZS(zero span)的情况下测试的，这时频谱分析仪会在一个固定的频点，测量这个频点的功率随时间变化的关系。
这里并不是刻意选择ZS模式的，其实平均问题在传统的频域扫描测试中也存在。
在两个例子中，都采用ZS模式测量零信道功率比ACPR(adjacent-channel-power-ratio)。
对于现代采用数字中频滤波器的频谱分析仪而言，这种测量功能是必备的，可以在偏离载波中心不同频偏的频率点多次测量功率，而不需要重新调谐频谱分析仪的中心频率。
图1显示的是ZS模式下，一个GSM时隙脉冲信号。
其中蓝色的曲线是脉冲的功率包络。
这里测量的是“射频输出调制谱”，也就是所谓的ACPR测量。
从这条曲线可以得到很多结果，如最大峰值功率、最小功率和平均功率，寻找最大/最小功率在概念上非常直观，仪器直接从轨迹中搜索出最大/最小点即可。
计算平均功率最简单的方法(当然也是正确的)就是对红色界限范围内的测量点求平均。
如公式2所示，其中N是红色界限内的点数，Pith point是第i个点的功率。
功率分析仪课程设计

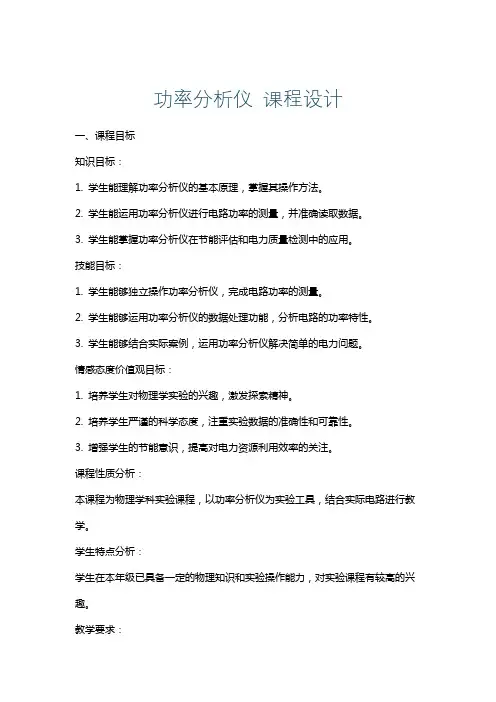

功率分析仪 课程设计一、课程目标知识目标：1. 学生能理解功率分析仪的基本原理，掌握其操作方法。
2. 学生能运用功率分析仪进行电路功率的测量，并准确读取数据。
3. 学生能掌握功率分析仪在节能评估和电力质量检测中的应用。
技能目标：1. 学生能够独立操作功率分析仪，完成电路功率的测量。
2. 学生能够运用功率分析仪的数据处理功能，分析电路的功率特性。
3. 学生能够结合实际案例，运用功率分析仪解决简单的电力问题。
情感态度价值观目标：1. 培养学生对物理学实验的兴趣，激发探索精神。
2. 培养学生严谨的科学态度，注重实验数据的准确性和可靠性。
3. 增强学生的节能意识，提高对电力资源利用效率的关注。
课程性质分析：本课程为物理学科实验课程，以功率分析仪为实验工具，结合实际电路进行教学。
学生特点分析：学生在本年级已具备一定的物理知识和实验操作能力，对实验课程有较高的兴趣。
教学要求：1. 结合课本知识，注重理论与实践相结合。
2. 注重培养学生的动手能力和问题解决能力。
3. 强调实验安全，培养学生严谨的实验态度。
二、教学内容1. 理论知识：- 功率分析仪的定义、原理及分类- 功率分析仪在电路分析中的应用- 电路功率的计算方法及单位2. 实践操作：- 功率分析仪的操作步骤及注意事项- 电路连接及测量方法- 数据读取与处理3. 教学案例：- 结合课本案例，分析电路功率特性- 节能评估及电力质量检测的实际应用- 功率分析仪在常见电力问题中的解决方案教学大纲安排：第一课时：理论知识学习，介绍功率分析仪的定义、原理及分类，讲解电路功率的计算方法及单位。
第二课时：实践操作训练，学习功率分析仪的操作步骤，进行电路连接及测量方法的实践。
第三课时：数据读取与处理，学习如何读取功率分析仪数据，并进行简单的数据处理。
第四课时：教学案例分析，结合课本案例，分析电路功率特性，探讨功率分析仪在节能评估和电力质量检测中的应用。
教学内容进度：第一周：第一、二课时第二周：第三课时第三周：第四课时教材章节关联：本教学内容与课本中“电路分析与测量”章节相关，涵盖了电路功率测量、分析及应用的相关内容。
功率分析仪带宽与采样率
பைடு நூலகம்
signal to measure
P
1 u(t ) i(t ) dt T 0
T
图 1 功率分析仪采样过程 功率分析仪对输入信号进行采样，并对一段时间内的采样结果按照计算公式进行运算， 得到电流、电压以及功率等参数，如上图所示。 功率分析仪的对输入信号的测量是一个稳态的过程： 测量时必须分区间对测量数据进行 处理，计算出计算结果。因此对于功率分析仪，在理论上，只要是有足够的计算区间，可以 获取其带宽之内任意频率的输入信号的有效值等参数。 但是如果能够更好的显示输入信号波形的细节， 则采样率越高会越好。 在一般实际应用 中保证采样频率为信号最高频率的 5～10 倍。 当被测信号频率低于采样率一半时， 理论上功率分析仪可以有效还原被测信号的全部信 息，获取其各种参数，但是当被测信号频率高于采样率一半时，此时由于混叠的存在，导致 功率分析仪无法还原被测信号的全部信息， 无法测量谐波等参数， 但是功率测量本身是一种 稳态测量，所以功率分析仪依然可以准确测量被测信号的有效值和功率等稳态参数。 1.2.2 功率分析仪带宽、采样率影响的功能和参数 带宽、采样率是功率分析仪的基本参数，与功率分析仪的功能和参数直接相关的，但是 带宽、采样率并不能够决定性能的好坏，只有是会影响其应用的范围。实际使用并不是带宽 越宽越好，而是选择合适的，带宽宽，相对噪声就大，测量精度就会降低。功率测量精度降 低，谐波测量精度也会降低，同时由于混叠的存在，所以 THD 测量会可能偏大。相同带宽情 况下，如果仪器的本体噪声相同，则采样率越高，对被测的模拟信号离散化的信息就越多， 越接近被测的模拟信号，从而保证测量精度也越高。 功率分析仪的采样率在不同测量模式下会有区别： 一是在基本测量模式下采用固定的采 样频率，二是在谐波测量模式下，采用锁相倍频方式，采样率与输入信号频率相关。 PA6000 功率分析仪谐波测试时，采样率和数据长 度的窗口宽度 （基波频率）
功率分析仪在3V3A接线方式下的Tpye模式选择
3V3A 接线方式如图 1.1 所示。
图 1.1 3V3A 接线方式
三张功率卡分别测量三相的电压、电流，然后根据测量的电压、电流值计算各种间接测 量结果，如有功功率、无功功率、视在功率等。我们假设负载接线方式是星型连接，然后讨 论，角型连接讨论方式一样。
三个卡测量的电压为 U13、U23、U12，电流分别为 I1、I2 和 I3，则功率计算公式为： P = U ∙ I ，Q = U × I
TYPE1 TYPE2
TYPE3 TYPE1 TYPE2 TYPE3
1.6 总结
S1 + S2
√3 2
(S1
+
S2)
√3 3
(S1
+
S2
+
S3)
√(P∑2 + Q∑2) Q1 + Q2
√(S∑2 − P∑2)
Q1 + Q2
S1 + S2 + S3 Q1 + Q2 + Q3 Q1 + Q2 + Q3
根据 3V3A 不同情况下计算公式可以得出如下经验结论：
产品应用笔记
©2017 Guangzhou ZHIYUAN Electronics Co., Ltd. i
广州致远电子有限公司
Type 模式选择
功率分析仪
1. 功率分析仪在 3V3A 接线方式下的 Type 模式选择
ZLG 致远电子功率分析仪可以选择多种接线方式来进行测试，如 1P2W、1P3W、3P3W、 3V3A、3P4W 等，在 3V3A 下的计算方式和 Type 选择则最难理解，本文主要介绍功率分析 仪在 3V3A 接线方式下的 Type 选择问题。
有功功率的测量方法
有功功率的测量方法随着控制技术的发展，电压、电流的调制信号得到更广泛的应用，伴随而来的是较高的谐波含量，传统的有功功率测量方法难以精确测量，本文基于功率分析仪的有功功率测量原理，结合在变频器领域的测量应用进行简单介绍。
随着控制技术的发展，电压、电流的调制信号得到更广泛的应用，伴随而来的是较高的谐波含量，传统的有功功率测量方法难以精确测量，本文基于功率分析仪的有功功率测量原理，结合在变频器领域的测量应用进行简单介绍。
1.1 一、最常用的有功功率测量方法a、相位法通过相位测量电路测量电压、电流的相位差，再根据正弦电路有功功率计算公式P=UIcosφ计算出有功功率。
由于有功功率计算公式P=UIcosφ是在正弦电路技术上推导出来的，该方法只适用于正弦电路的有功功率测量。
另外，由于相位测量电路通常采用过零检测法，而交流电零点附近不可避免会有一定的毛刺，因此，相位测量精度较低。
在低功率因数下的功率测量准确度亦较低。
b、模拟乘法器法采用模拟乘法器获取电压、电流的乘积，得到瞬时功率，再用固定的时间对瞬时功率进行积分，即可获得瞬时功率的平均值，也就是有功功率。
该方法适用任意波形电量的有功功率测量。
1.2 二、功率分析仪的测量基本原理以功率分析仪PA6000为例，测量的基本原理如下：功率分析仪采样电流和电压信号功率分析仪的每个测量通道，对输入的电流或者电压信号进行采样，对采样得到的数据按照特定公式计算得到结果。
其中u(n)为更新周期内采集的电压信号数据（瞬时数据），i(n)为更新周期内采集的电流信号数据（瞬时数据），u(n)和i(n)为同一时刻的采样数据。
三、有功功率的测量方法在变频器的应用变频器的主电路一般为“交—直—交”组成，在整流回路中接有大电容，输入电流的波形不是正弦波；在逆变输出回路中，输出电压信号时受PWM载波信号调整的波形，即输入输出都不是标准的正弦波，有较多的高次谐波含量。
变频器典型的输入测波形如下：对输入测得有功率，传统的计算公式为：P=Urms*Irms*cosφ其中P为有功功率；Urms为电压有效值；Irms为电流有效值；φ为电压电流夹角。
【入门手册】PA功率分析仪入门手册(PA6000H系列)
广州致远电子有限公司PA 功率分析仪入门手册 功率分析仪修订历史目录1. 安全须知 (1)1.1警示标示 (1)1.2安全信息 (1)1.2.1测量类别 (1)1.2.2一般注意事项 (2)1.2.3连接电源和地 (3)1.2.4仪器安置注意事宜 (3)1.2.5连接测量回路 (3)2. 文档须知 (5)3. 产品简介 (6)3.1简介 (6)3.2功能特性 (6)3.3应用系统 (7)4. 功能概述 (8)4.1主要功能概览 (8)4.2测量功能列表 (8)4.3工作模式 (9)4.4电压/电流模式 (9)4.5通信接口 (9)4.6显示界面 (10)4.7测量分析功能 (13)4.7.1波形显示 (14)4.7.2趋势分析 (14)4.7.3谐波分析功能 (15)4.7.4FFT功能 (16)4.7.5IEC谐波测量 (17)4.7.6向量显示 (18)4.7.7闪变分析 (18)1. 安全须知本仪器的使用涉及到高压，为防止电击或其它危险造成的人员伤亡，在安装、使用或维修本产品之前，请务必仔细阅读、并完全理解“安全须知”章节的相关内容。
为保证您能正确安全地使用本仪器，请务必遵守以下注意事项。
如果未遵守本手册指定的方法操作本仪器，可能会损坏本仪器的保护功能。
因违反以下注意事项操作仪器所引起的损伤，广州致远电子有限公司概不承担责任。
1.1 警示标示注意符号表示存在危险。
提示用户对某一过程、操作方法或类似情况进行操作时，如果不能正确执行或遵守规则，则可能对产品造成损坏或者丢失重要数据。
在完全阅读和充分理解注意所要求的事项之前，请不要继续操作。
警告符号表示存在严重危险。
提示用户对某一过程、操作方法或类似情况进行操作时，如果不能正确执行或遵守规则，则可能造成人身伤害甚至死亡。
在完全阅读和充分理解警告所要求的事项之前，请务必停止操作。
1.2 安全信息请勿禁用电源线的安全接地功能，将仪器插入已接地良好的电源插座。
功率分析仪基础之电压测量
1. 功率分析仪基础之电压测量1.1 电压定义电压是两点间电场强度的线积分，代表电场力对单位正电荷由场中一点移动到另一点所做的功。
电压的方向规定为从高电位指向低电位的方向。
标量，符号“U”。
电压在国际单位制中的主单位是伏特（V），简称伏，用符号V表示。
1伏特等于对每1库仑的电荷做了1焦耳的功，即1 V = 1 J/C。
强电压常用千伏(KV)为单位，弱小电压的单位可以用毫伏(mV)微伏(μv)。
他们之间的换算关系是：1kV=1000V；1V=1000mV；1mV=1000μv。
如果电压的大小及方向都不随时间变化，则称之为稳恒电压或恒定电压，简称为直流电压，用大写字母U表示。
如果电压的大小及方向随时间变化，则称为变动电压。
对电路分析来说，一种最为重要的变动电压是正弦交流电压(简称交流电压)，其大小及方向均随时间按正弦规律作周期性变化。
交流电压的瞬时值要用小写字母u或u(t)表示。
电压可分为高电压，低电压和安全电压。
高低压的区别是：以电气设备的对地的电压值为依据的。
对地电压高于或等于1000伏的为高压。
对地电压小于1000伏的为低压。
其中安全电压指人体较长时间接触而不致发生触电危险的电压。
按照国家标准《GB3805-83》安全电压规定了为防止触电事故而采用的，由特定电源供电的的电压系列。
我国对工频安全电压规定了以下五个等级，即42V，36V，24V，12V以及6V。
1.2 电压测量电压测量是电子测量的基础，传统测量仪器中，用于电压测量的仪表主要是数字万用表，但是数字万用表通常适用于直流或低频正弦波电压测量。
目前由于各种大功率的电力电子开关设备的普及应用，需要对交直流电压信号进行全面的测量：观测其波形，分析信号的谐波含量，测量有效值、直流值等。
PA系列功率分析仪就是一种能够很好满足这一需求的测试仪器。
图 1 PA系列功率分析仪电压等参数测量示意图图 2 PA系列功率分析仪波形显示示意图：变频器输出PWM波形图 3 PA系列功率分析仪电压电流谐波测量示意图PA系列功率分析仪可以用于各类变频调速系统、逆变系统等设备的测试，对电压、电流、功率、效率、谐波等进行测量与分析的高性能仪器，是变频技术高速发展的必然产物，也是变频技术持续健康发展的重要基础仪器，更是变频设备能效评测不可或缺的工具。
功率分析仪基础-电压与电流测量
功率分析仪基础-电压与电流测量电压与电流测量是电子测量的基础，目前由于各种大功率的电力电子开关设备的普及应用，需要对交直流电压、交直流电流信号进行全面的测量：观测其波形，分析信号的谐波含量，测量有效值、直流值等。
PA系列功率分析仪就是一种能够很好满足这一需求的测试仪器。
什么是电压电压是两点间电场强度的线积分，代表电场力对单位正电荷由场中一点移动到另一点所做的功。
电压的方向规定为从高电位指向低电位的方向。
标量，符号“U”。
电压在国际单位制中的主单位是伏特（V），简称伏，用符号V表示。
1伏特等于对每1库仑的电荷做了1焦耳的功，即1V=1J/C。
强电压常用千伏(KV)为单位，弱小电压的单位可以用毫伏(mV)微伏(μv)。
它们之间的换算关系是：1kV=1000V；1V=1000mV；1mV=1000μV。
如果电压的大小及方向都不随时间变化，则称之为稳恒电压或恒定电压，简称为直流电压，用大写字母U表示。
如果电压的大小及方向随时间变化，则称为变动电压。
对电路分析来说，一种最为重要的变动电压是正弦交流电压(简称交流电压)，其大小及方向均随时间按正弦规律作周期性变化。
交流电压的瞬时值要用小写字母u或u(t)表示。
电压可分为高电压，低电压和安全电压。
高低压的区别是：以电气设备的对地的电压值为依据的。
对地电压高于或等于1000伏的为高压。
对地电压小于1000伏的为低压。
其中安全电压指人体较长时间接触而不致发生触电危险的电压。
按照国家标《GB3805-83》安全电压规定了为防止触电事故而采用的，由特定电源供电的的电压系列。
我国对工频安全电压规定了以下五个等级，即42V，36V，24V，12V以及6V。
如何测量电压电压测量是电子测量的基础，传统测量仪器中，用于电压测量的仪表主要是数字万用表，但是数字万用表通常适用于直流或低频正弦波电压测量。
目前由于各种大功率的电力电子开关设备的普及应用，需要对交直流电压信号进行全面的测量：观测其波形，分析信号的谐波含量，测量有效值、直流值等。
最全的功率计算公式
最全的功率计算公式概述本文列出了上述所有功率计算公式，文中p(t)指瞬时功率。
u(t)、i(t)指瞬时电压和瞬时电流。
U、I指电压、电流有效值，P指平均功率。
1普遍适用的功率计算公式在电学中，下述瞬时功率计算公式普遍适用在力学中，下述瞬时功率计算公式普遍适用在电学和力学中，下述平均功率计算公式普遍适用W为时间T内做的功。
在电学中，上述平均功率P也称有功功率，P=W/T作为有功功率计算公式普遍适用。
在电学中，公式（3）还可用下述积分方式表示其中，T为周期交流电信号的周期、或直流电的任意一段时间、或非周期交流电的任意一段时间。
电学中，公式（3）和（4）的物理意义完全相同。
电学中，对于二端元件或二端电路，下述视在功率计算公式普遍适用：2直流电功率计算公式已知电压、电流时采用上述计算公式。
已知电压、电阻时采用上述计算公式。
已知电流、电阻时采用上述计算公式。
针对直流电路，下图分别列出了电压、电流、功率、电阻之间相互换算关系。
3正弦交流电功率计算公式正弦交流电无功功率计算公式：正弦交流电有功功率计算公式：正弦电流电路中的有功功率、无功功率、和视在功率三者之间是一个直角三角形的关系：当负载为纯电阻时，下式成立：此时，直流电功率计算公式同样适用于正弦交流电路。
4非正弦交流电功率计算公式非正弦交流电功率计算公式采用普适公式（3）或（4）对于周期非正弦交流电，将周期交变电压电流进行傅里叶变换，展开为傅里叶级数，有功功率计算公式还可表示为：上式中，当n仅取一个值时，例如：n=1，上式成为基波有功功率计算公式；n=3，上式成为三次谐波有功功率计算公式。
在非正弦电路中，有功功率和视在功率的定义不变，然而，此时，电压、电流相位差已经没有明确的物理意义，此时，Q按照下述公式定义：式中，Un、In为n次谐波的有效值，当n=1时，U1、I1称为基波有效值。
然而，此时，由于Q与基波及谐波电压、电流的相位角相关，称为位移无功功率。
为此，引入畸变无功功率D，畸变无功功率计算公式如下：畸变无功功率有时也称畸变功率，上式中，N为电压、电流最大谐波次数中的小者。
AWE1611功率分析仪
功率计说明书/User manual交直流通用功率分析仪AWE1611系列台式功率计Evision beta 1.0 AUG 28, 2015Website: http://www.aitek.twEmail: sales@aitek.tw手册内容为试用版，有可能存在错漏，或因技术升级而变更，恕不另行通知。
本产品的名称也可以为：电参数测量仪，电参数测试仪、功率测量仪、功率分析仪等。
开卷致谢感谢您购买AWE1611系列功率分析仪，为了最大限度地发挥分析仪的功能，请首先仔细阅读本使用手册，并留用随时查阅。
该产品具有众多的测量功能。
仪器属于台式仪器，具备六数码管窗口参数显示功能，并且可通过其他的系统显示测量参数，如Windows系统。
我们已经努力使本手册达到尽善尽美，但很可能仍有某些部分阐述不清，希望您能通过我们的代理商转告或直接致电给我们，在此先表示感谢。
开箱说明打开包装时，首先检查确认仪器在运输过程中没有损坏，特别是检查一下附件、面板开关和接头。
仪器若有损坏或按照说明不能操作，与经销商或直接致电AITEK联系。
包装包括以下主机和附件，请你认真核对：校验及校正声明AITEK特别声明，本手册所列的仪器设备完全符合本公司一般手册上所标称的规范和特性。
本仪器在出厂前已经通过本公司的厂内校验。
本公司校验用的所有仪器设备都已委请技术监督部门认可的检验中心作定期校正，校验的程序和步骤是符合电子检验中心的规范和标准。
产品质量保证AITEK保证所生产制造的新品仪器均经过严格的质量确认，同时保证在出厂一年内，如有发现产品的施工瑕疵或零件故障，本公司负责免费给予修复。
但是如果使用者有自行更改电路、功能、或自行修理仪器及零件或外壳损坏等情况，本公司不提供免费保修服务，得视实际状况收取维修费用。
如果未按照规定将所有地线接妥或未按照安全规范操作机器而发生异常状况，本公司恕不提供免费保修服务。
本保证不含本机器的附属设备等非AITEK所生产的附件。
功率分析仪的功率计算方法
功率分析仪的功率计算方法
工业领域的三相电随处可见，三相电的电参数和它的电能质量问题也是工程师们孜孜不倦研究的方向。
本文基于功率分析仪测试三相电的相关方法，了解一下三相电的功率测试细节。
在对三相电的电压、电流进行测试时，我们常用的接线方式分为
3P3W、3V3A以及3P4W。
而不同的接线方式的功率计算过程略有差异。
首先我们初步了解一下测试功率的原理。
在功率分析仪采样计算时，计算公式依据如下：
图1
其中u(n)为更新周期内采集的电压信号数据(瞬时数据)，i(n)为更新周期内采集的电流信号数据(瞬时数据)，u(n)和i(n)为同一时刻的采样数据。
然而，我们通过不同的接线方式以及上文提到的计算公式来分析一下功率计算的过程。
3P3W接线方式如下图：
图2
在上图中，若，，，;推算结果P=P1+P2;
3V3A的接线方式如下图：
图3
如3P3W的推理方法，3V3A的接线测试方法得出P=P1+P2;
3P4W的接线方式如下图，推算结果P=P1+P2+P3;
图4
由上面的推算方法来看，3P3W以及3V3A两种接线方式，总功率只涉及P1，P2，且在3V3A的接线方式下，电压电流的测试设计三个测量通道，而在最终的测试结果里，P3并没有起到任何作用，换而言之，在3V3A的接线方。
功率分析仪课程设计
功率分析仪 课程设计一、课程目标知识目标：1. 学生能够理解并掌握功率分析仪的基本原理与操作方法。
2. 学生能够运用功率分析仪进行电路功率的测量，并正确解读相关数据。
3. 学生能够掌握功率、效率等相关概念的计算公式，并进行简单的计算。
技能目标：1. 学生能够独立操作功率分析仪，完成电路功率的测量。
2. 学生能够通过实际操作，分析电路中功率损耗的原因，并提出改进措施。
3. 学生能够运用所学知识，解决实际电路中的功率问题。
情感态度价值观目标：1. 学生能够认识到功率分析在工程实践中的重要性，增强对物理学科的兴趣和热情。
2. 学生能够在小组合作中，发挥团队精神，培养沟通协作能力。
3. 学生能够关注能源利用和节能减排，提高环保意识。
课程性质：本课程为物理学科实践课程，结合学生年级特点，注重理论与实践相结合，提高学生的动手操作能力和问题解决能力。
学生特点：初三学生具有一定的物理知识基础，思维活跃，好奇心强，具备一定的动手操作能力。
教学要求：教师应注重引导学生主动参与，激发学生学习兴趣，通过实践操作，使学生掌握功率分析仪的使用方法，提高学生的实际应用能力。
同时，关注学生在课程学习中的情感态度价值观的培养。
在教学过程中，将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. 功率分析仪的基本原理与操作方法- 介绍功率分析仪的工作原理、组成部分及功能。
- 功率分析仪的连接与操作步骤。
2. 电路功率的测量与数据解读- 测量电路中电压、电流、功率等参数。
- 解读功率分析仪显示的数据，并进行简单计算。
3. 功率、效率等相关概念及其计算- 介绍功率、效率的定义及计算公式。
- 实例计算电路的功率和效率。
4. 实际电路中的功率分析- 分析电路中功率损耗的原因，提出改进措施。
- 优化电路设计，提高能源利用效率。
5. 功率分析仪在实际工程中的应用- 介绍功率分析仪在工程领域的应用案例。
- 分析功率分析仪在节能降耗方面的作用。
ZLG致远电子功率分析仪计算公式
测量Type选择使用致远电子PA的的3V3A接线方式，接线如下图三张功率卡分别测量三相的电压，电流，然后根据测量的电压、电流值计算各种间接测量结果，如有功功率、无功功率、视在功率等。
我们假设负载接线方式是星型连接，然后讨论，角型连接讨论方式一样。
三个卡测量的电压为U13、U23、U12，电流分别为I1、I2和I3。
P=U·I；Q=U×I；对于三个负载1、2、3，我们求有功功率，其中U1、U2和U3是每个负载上的电压即相电压：P= U1·I1+ U2·I2+ U3·I3根据节点电流定律：I3+I2+I1=0，所以I3=-I2-I1；有：P= U1·I1+ U2·I2- U3·（I2+I1）；所以推出：P=（U1-U3）·I1+（U2-U3）·I2=U13·I1+U23·I2=P1+P2对于任何模式，P的计算方法都一样；对于S和Q，计算方法分为3种Type1：当被测信号是很好的正弦波时，谐波含量少，此时P、Q和S满足矢量三角形，所以可以使用直接的测量结果进行运算，根据矢量三角形直接求无功功率Q；Q= U1×I1+ U2×I2+ U3×I3同样根据节点电流定律：I3+I2+I1=0，所以I3=-I2-I1；有：Q= U1×I1+ U2×I2- U3×（I2+I1）；所以推出：Q=（U1-U3）×I1+（U2-U3）×I2=U13×I1+U23×I2=Q1+Q2视在功率计算：S=S1+S2+S3=|U1||I1|+|U2||I2|+|U3||I3|，由于直接测量结果是线电压，所以有相电压是U1=U13/√，带入后可以得到S=1/√3（S13+S23+S12）；所以对于Type1来说：P=P1+P2；Q=Q1+Q2；S=1/√3（S13+S23+S12）；所以在Type1模式下，Q=|U13||I1|sinφ+|U23||I2|sinφS=√3(|U13||I1|+|U23||I2|+|U12||I3|)所以：S−Q=|U13||I1|(√33−sinφ)+|U23||I2|(√33−sinφ)+√33|U12||I3|当sinφ小于√33时，S肯定大于Q，否则S可能小于QType2对于有一定的谐波含量时，这时候谐波的无功功率不能忽略时，所以此时无功功率无法使用向量的矢量运算直接得出，所以就必须间接测量无功功率。
通信原理求功率的方法
通信原理求功率的方法
通信原理中求功率的方法可以分为两类：理论计算方法和实验测量方法。
1. 理论计算方法：
理论计算方法是通过对通信系统进行建模和分析，应用各种信号处理和电路分析技术推导出功率的表达式。
一般来说，计算功率需要知道信号的功率谱密度和系统的传输函数。
具体方法如下：
- 对于模拟信号：根据信号的功率谱密度，利用功率积分公式计算信号在整个频率范围内的总功率。
- 对于数字信号：根据信号的功率谱密度和系统的带宽，利用功率积分公式计算信号在系统的带宽范围内的总功率。
2. 实验测量方法：
实验测量方法是通过使用功率计或者频谱分析仪等专用仪器对通信系统中的电路或信号进行实时测量，从而得到功率值。
具体方法如下：
- 直接功率测量：通过功率计对信号源或者某个电路节点的功率进行测量。
- 铺点法：在待测的信号源或电路输出端布设一系列功率传感器，测量不同位置的功率，再通过插值或拟合方法得到整个信号源功率的分布情况。
- 频谱测量法：利用频谱分析仪对信号的频谱进行测量，然后利用功率谱密度和带宽计算信号的总功率。
需要注意的是，不同的信号类型（模拟信号、数字信号）、不同的通信系统（无
线通信、有线通信）和不同的测量对象（信号源、电路节点）可能会采用不同的方法来求功率。
功率分析仪的原理是怎样的呢 分析仪工作原理
功率分析仪的原理是怎样的呢分析仪工作原理功率分析仪是一种测量用电功率和其他电参数的一种仪器,也称电参数分析仪。
功率是用电设备的一个紧要参数，通常，功率分析仪也能检测其他其他电性能参数，如电压，电流，功率因数等。
功率分析仪适用于LCD监视器等信息设备，绿色计算机、电子镇流器、节能灯、环保监视器、开关电源供应器（S.P.S）；不断电系统（ UPS），电动工具，信息及办公设备（打印机、扫描仪），家电，教育单位等相关产品的检查；也适用于对电网运行质量进行监测及分析，供应电力运行中的谐波分析及功率质量分析。
整机由电压/电流采样电路、微处理器运算电路、显示/键盘电路、USB/RS232C/RS485通讯电路、PC端软件、电源电路构成。
采样电路分为电压采样和电流采样部分，电压采样通常接受电阻降压采样，电流采样接受电流互感器CT隔离采样；其各自又包括：信号放大、自动量程处理、抗混迭低通滤波电路、ADC模数转换器构成。
此电路对输入的交流信号进行量化采样，后经微处理器运算电路进行数字运算处理，并把测量数据显示在面板上。
针对不同的电压范围，功率分析仪会分不同的量程，以获得**的辨别率，量程的转换通常是分析仪自动转换的，称为自动量程。
早期的功率分析仪是接受以下公式实现的：P=UI上式中，P为功率，U为电压，I为电流。
当输入信号为比较纯正的正弦波时，这种算法可以获得比较高的精度；但输入信号不是正弦波时，测量到的结果便会有偏差。
为了克服此缺点，现代的功率分析仪通常接受实时采样、真有效值算法，以获得更高精度。
频谱分析仪的技术指标频谱分析仪是讨论电信号频谱结构的仪器，用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量，可用以测量放大器和滤波器等电路系统的某些参数，是一种多用途的电子测量仪器，它又可称为频域示波器、跟踪示波器、分析示波器、谐波分析器、频率特性分析仪或傅里叶分析仪等，现代频谱分析仪能以模拟方式或数字方式显示分析结果，能分析1赫以下的甚低频到亚毫米波段的全部无线电频段的电信号。
功率的测量——精选推荐
功率的测量发射功率的测量⽅法发射功率是⽆线电发射设备的主要技术指标，也是⽆线电管理部门需要检测的技术指标之⼀。
本⽂主要介绍⼏种发射功率的测量⽅法。
功率测量的基本知识1.1 功率测量的理论分析在直流和低频时，电压的测量是简单和直接的。
功率可以直接通过计算获得，P=V*I，由欧姆定律可知V=I *R，通过代换V或I，可得P=V*I =I2R= V2/R，只要知道V、I、R中任两个变量的值就可计算出功率值。
但在⾼频时，根据传输线原理可知，电压和电流可能随传输线的位置改变，如图1所⽰。
但功率是不变的，因此在射频和微波频率，⼤多数应⽤都采⽤直接功率测量，因为电压和电流测量已变得不现实。
1.2 功率单位功率的国际标准单位是⽡特（W），但在⽆线电通信领域，我们常⽤的单位是分贝毫⽡dBm 。
定义如下:PdBm=10Lg（P/P0）式中，P是以毫⽡为单位的功率值;P0为1 mW的参考功率。
由上式可知:0 dBm是1 mW。
根据对数基本性质，可得到⼀个简单导则是每3 dBm功率加倍，每-3 dBm功率减半。
每10 dBm 为10倍，每-10 dBm为1/10。
例如+29 dBm是多少？29 dBm＝（10+10+3+3+3）dBm＝（10*10*2*2*2）mW=800mW，因此结果是800 mW。
1.3 功率的⼏种常⽤基本形式平均功率是指在正常⼯作情况下，发信机在调制中以与所遇到的最低频率周期相⽐的⾜够长的时间间隔内，供给天线馈线的平均功率。
对于脉冲调制信号，则要在若⼲脉动重复上平均信号。
在所有功率测量中，平均功率是最常进⾏的测量。
峰功率是指最⼤瞬时功率。
平均功率和峰功率的关系，如图2所⽰。
对于射频脉冲信号，如果知道信号的占空⽐，就可从测量得到的平均功率按下列公式确定峰功率。
Ppeak = Pavg/占空⽐发射功率的测量⽅法⽬前我站配备的测量功率的仪器有德国R&S公司的CMS54综测仪、FSP30频谱分析仪、NRT功率计。
紫外可见分光光度计功率
紫外可见分光光度计功率紫外可见分光光度计是一种广泛应用于化学、生物、环境、制药等领域的分析仪器。
其主要功能是测量样品吸收或透过紫外可见光谱区域内的光强度，从而获取样品的信息。
在实际应用中，人们通常关心的是光谱曲线的特征和功率。
本文将对紫外可见分光光度计中的功率进行详细阐述。
一、功率的含义和计算方法在紫外可见分光光度计中，功率指的是光通过样品前后的光强度差。
即样品对光的吸收或透过导致光谱强度变化的大小。
治理灰霾要让环境保持相对干净，因此在实际测量过程中，功率这一指标通常与样品的浓度或吸收度相联系。
具体而言，功率可以用下式计算：P = (I0 - I)/t式中P为功率，I0为样品前的光强，I为样品后的光强，t为光通过样品需要的时间。
值得一提的是，为了保证功率的准确性，光通过样品的时间应该尽可能短，一般为几秒钟或更短。
二、功率对紫外可见光谱的影响紫外可见分光光度计的主要测量范围为200-800 nm，在这一范围内，样品对光的吸收会导致光谱强度变化。
为了更好地理解紫外可见光谱和功率之间的关系，下面举个例子。
假设我们要测量一种吸收峰位于200 nm处的样品的光谱，此时，我们将光谱区域设置在190-220 nm之间。
我们首先需要调节能量，让I0处在一个比较合适的范围内，这样测量结果才能更准确。
然后我们将样品放入光路中，等待一定时间后测量I。
此时，我们就可以根据上述公式计算功率P。
如果将样品浓度加大，样品对光的吸收也就增加了，导致光强度减小，从而使得I的值变小。
同样的，P也就增加了。
反之，如果样品浓度减小，则P也会减小。
可以看出，功率的大小不仅与样品对光的吸收有关，还与光的强度有关。
因此在使用紫外可见分光光度计进行测量时，我们需要掌握好紫外可见光谱和功率之间的关系，以保证测量结果的准确性。
三、功率的应用功率是紫外可见分光光度计中的一个重要指标，它可以用来判断样品的浓度、吸收度等特征。
在实际应用中，功率有很多实用的应用，如下：1. 用于定量分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
功率分析仪的功率计算方法
工业领域的三相电随处可见，三相电的电参数和它的电能质量问题也是工程师们孜孜不倦研究的方向。
本文基于功率分析仪测试三相电的相关方法，了解一下三相电的功率测试细节。
在对三相电的电压、电流进行测试时，我们常用的接线方式分为3P3W、3V3A以及3P4W。
而不同的接线方式的功率计算过程略有差异。
首先我们初步了解一下测试功率的原理。
在功率分析仪采样计算时，计算公式依据如下：
图1
其中u(n)为更新周期内采集的电压信号数据（瞬时数据），i(n)为更新周期内采集的电流信号数据（瞬时数据），u(n)和i(n)为同一时刻的采样数据。
然而，我们通过不同的接线方式以及上文提到的计算公式来分析一下功率计算的过程。
3P3W接线方式如下图：
图2
在上图中，若
推算结果P=P1+P2；
3V3A的接线方式如下图：
图3
如3P3W的推理方法，3V3A的接线测试方法得出P=P1+P2；。
