变压器高压耐压试验步骤及判断方法试验变压器在沟通耐压试验中；应严格按以下步骤进行操作，这样既能够保证试验结果的正确判断，又能够保障安全。
（1）检查试验环境有无安全要素存在。
若没有，则将耐压试验设施开机预热 5min。
（2）检查试验设施是试验变压器在沟通耐压试验中；应严格按以下步骤进行操作，这样既能够保证试验结果的正确判断，又能够保障安全。
（3）将试验设施的高压输出端短接，通电检查过电流继电器能否动作，或能否发出击穿信号。
（4）将被试电器的全部开关均置于接通状态。
（5）将试验设施的测试夹分别接在规定测试的部分（对主电路进行试验时，应将不与主电路连结的控制和协助电路接至金属架上；对控制和协助电路进行试验时，应将主电路接至金属支架上）。
（6）操作试验设施升压。
升压初始慢慢升至规定值的一半，应防止跳跃，而后快速增添至规定电压值 ( 整个升压过程大概在 10s) 。
计时，历时 1min，在此时期不同意有连续闪络和击穿现象发生 1min后，若无连续闪络和击穿现象发生，则将电压慢慢退到零位，切断电源，试验完成。
采纳忽然断电方法不当，由于刹时失压会惹起振荡过电压而可能将试品击穿（7）假如在试验过程中发生电压降落或发出击穿信号，这时不要轻易判断试样击穿。
可用兆欧表测其绝缘电阻，若绝缘电阻为零或靠近于零，则判断和证明为击穿；或进行二次升压试验，电压逐渐施加，假如击穿，在电压加到必定值时，可察看到击穿点邻近出现连续的火花放电或发热冒烟，则判为击穿。
若第二次施压，电压上涨了又降落或在示波器上看到闪络的图形，电流表的指针摇动强烈，则判为闪络不合格。
若绝缘电阻无大变化，或二次升压后可连续1min 无击穿动作，则以为第一次击穿是空气空隙击穿（灰尘等物质惹起）我们常称为闪络。
外加电压消逝后，击穿空隙立刻自行还原，试样的绝缘电阻不会发生变化，试样的绝缘性能没有发生变化，不可以判断为不合格。
交直流试验变压器使用说明
交直流试验变压器使用说明导言：交直流试验变压器是一种用于电力系统中进行绝缘试验的设备。
它能够产生高电压，模拟真实工作条件下的电力设备所承受的电场强度，以确保设备的安全运行。
本文将介绍交直流试验变压器的使用说明，包括使用前的准备工作、设备的操作方法和注意事项。
一、使用前的准备工作1. 检查设备完整性：使用前，应仔细检查试验变压器是否完好无损，各部件是否齐全，特别是绝缘部分是否存在损坏或漏电的情况。
2. 设备安装：试验变压器应安装在通风良好的室内，并保持远离易燃物、易爆物等。
同时，试验变压器应正确接地，确保操作人员的安全。
3. 设备连接：将试验变压器正确连接到电力系统中，具体接线过程应遵循相关的电气安全规定。
在连接前，还需确认设备外部负载比较轻，避免过载使用。
二、设备的操作方法1. 设备开机：在完成上述准备工作后，始终应确保试验变压器主电源断开的情况下，按照正常开机程序启动试验变压器。
2. 设置试验参数：通过调节变压器的输出电压和电流，设定所需的试验参数。
根据具体试验要求，设置合理的电压和电流值，确保试验的顺利进行。
3. 进行试验：根据试验需要，将待测试的设备准确连接到试验变压器的输出端。
在试验过程中，应逐渐升高电压和电流，以模拟真实工况下的工作条件。
4. 监测试验结果：在试验过程中，应密切关注被测试设备的运行状况和试验仪器的数据反馈。
如发现任何异常，应立即停止试验，并检查相关设备是否存在问题。
5. 试验结束：试验完成后，先关闭试验变压器的输出电源，再关闭试验变压器主电源。
确保设备停止运行后，方可进行后续处理或拆卸。
三、注意事项1. 安全第一：在试验过程中，应始终将安全放在首位。
操作人员应穿戴符合要求的个人防护装备，如绝缘手套、护目镜等。
同时，操作人员应排除周围可能存在的安全隐患。
2. 防止过载：试验变压器的输出电流和电压应在设备额定值的范围内进行调整。
避免超负荷运行，否则可能导致试验变压器过热、设备损坏等问题。
变压器试验方法及过程
变压器试验方法及过程1.绝缘电阻测验绝缘电阻测验用于检验变压器的绝缘性能。
试验中将低压侧和高压侧各相的绕组分别与地绝缘，并施加一定的直流电压，测量绝缘电阻值。
该试验通常在变压器制造完成后进行。
2.短路阻抗测定试验短路阻抗测定试验用于测定变压器的短路阻抗。
试验时，将低压侧绕组短路，施加一定电压在高压侧绕组上，测量高压侧电流和电压的比值，即为短路阻抗的测量值。
该试验用于评估变压器的负荷能力和短路能力。
3.空载试验空载试验用于测量变压器的空载电流、空载损耗和功率因数。
试验时，将变压器的低压侧绕组开路，施加额定电压在高压侧绕组上，测量高压侧的电流、电压和功率因数。
4.负载试验负载试验用于测量变压器在额定负载下的电压调整能力、负载损耗和温升。
试验时，将变压器连接到额定负载上，施加额定电压，持续一定时间，测量各相的电流、电压、负载损耗和温度变化。
5.相差试验相差试验用于测量变压器各相之间的电压差，以验证变压器的电压分配是否均匀。
试验时，将变压器的低压侧绕组短路，高压侧绕组接入额定电压，测量各相的电压差。
6.过渡特性试验过渡特性试验用于测量变压器的响应速度和稳定性，以评估变压器在瞬态工况下的性能。
试验时，施加电压脉冲或正弦波在变压器的高压侧绕组上，测量低压侧的电压响应时间和稳定性。
上述试验方法是常见的变压器试验方法，不同类型和规模的变压器可能需要进行不同的试验，以确保其性能与要求相符。
在试验过程中，要严格遵守相关标准和安全操作规程，做好试验记录和数据分析，及时发现和解决问题，确保变压器的运行安全和可靠性。
油浸式试验变压器示意图以及操作方法

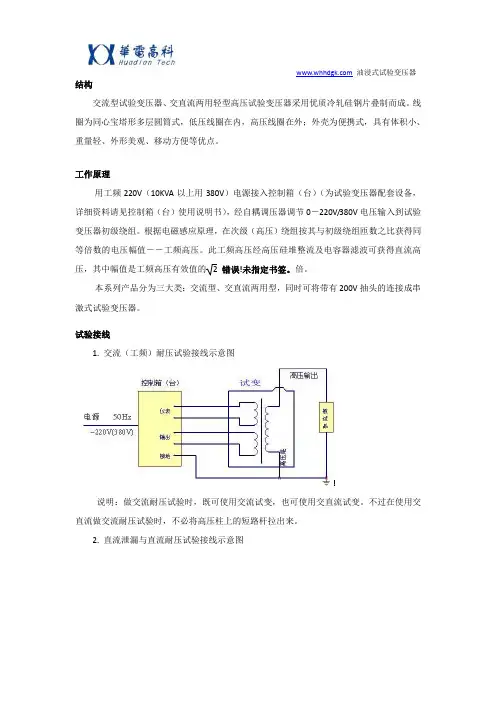

结构交流型试验变压器、交直流两用轻型高压试验变压器采用优质冷轧硅钢片叠制而成。

线圈为同心宝塔形多层圆筒式，低压线圈在内，高压线圈在外；外壳为便携式，具有体积小、重量轻、外形美观、移动方便等优点。
工作原理用工频220V（10KVA以上用380V）电源接入控制箱（台）（为试验变压器配套设备，详细资料请见控制箱（台）使用说明书），经自耦调压器调节0－220V/380V电压输入到试验变压器初级绕组。
根据电磁感应原理，在次级（高压）绕组按其与初级绕组匝数之比获得同等倍数的电压幅值――工频高压。
此工频高压经高压硅堆整流及电容器滤波可获得直流高压，其中幅值是工频高压有效值的 2 错误！未指定书签。
倍。
本系列产品分为三大类：交流型、交直流两用型，同时可将带有200V抽头的连接成串激式试验变压器。
试验接线1. 交流（工频）耐压试验接线示意图说明：做交流耐压试验时，既可使用交流试变，也可使用交直流试变。
不过在使用交直流做交流耐压试验时，不必将高压柱上的短路杆拉出来。
2. 直流泄漏与直流耐压试验接线示意图说明：2.1 做直流泄漏与直流耐压试验时，只能使用交直流试变，且在使用时必须将高压柱上的短路杆拉出来。
2.2 做电缆耐压不需另并电容，可用分压器，分压器更直观，准确读出高压电压值。
2.3 做直流泄漏时，微安表可直接读出直流泄漏值。
2.4 直流泄漏完成后，可不拆线直接进行直流耐压试验。
2.5 做避雷器试验时需加电容。
3. 串激组合试变接线3.1 交流系列高压试变，可将几台试变通过适当的组合形成电压极高的试验变压器。
其原理是在试变高压绕组中绕激磁绕组，该绕组和后一级试变初级线圈参数相同。
3.2 二台试变串激接线示意图3.3 三台试验变压器串激接线示意图说明：由控制箱（台）供给第一级试变初级绕组电源，第一级高压绕组尾端和外壳接地，首端则和第二级试变高压尾端及外壳连接。
由第一级串激抽头供给第二级低压绕组的激磁电源。
同理可叠加第三级，则第三级试变输出电压即为三台试变电压的和，即u总＝u1＋u2＋u3，同时三台试变的容量满足关系为s总＝s3×3。
变压器试验操作规程
变压器试验操作规程
《变压器试验操作规程》
一、试验前准备
1. 确定试验人员
2. 检查变压器及试验设备的完好性
3. 准备试验方案和流程
二、试验操作
1. 首先对变压器的绝缘电阻进行测试，以确保绝缘性能良好
2. 接着进行电压比检查，验证变压器的变比是否符合要求
3. 进行耐压试验，测试变压器绝缘是否能够耐受高压
4. 对变压器的负载损耗和空载损耗进行测试，以确定其工作性能
5. 最后进行温升试验，检查变压器在额定工作条件下的温度是否正常
三、试验结果记录与分析
1. 在试验过程中，要及时记录测试值和实验数据
2. 对试验结果进行分析，确定变压器的性能是否符合标准要求
四、试验后处理
1. 对于符合标准要求的变压器，做好试验结果的归档，整理试验报告
2. 如发现变压器存在问题，需及时通知相关部门进行处理
五、安全注意事项
1. 操作人员必须熟悉试验设备的使用方法，并严格按照操作规程进行操作
2. 在进行高压试验时，要注意安全防护措施，确保操作人员的人身安全
六、相关标准及法规
1. 在进行变压器试验时，要遵守相关的国家标准和法规要求，确保试验的合法合规
以上就是《变压器试验操作规程》，希望能为变压器试验工作提供一些帮助。
电力变压器高压套管现场试验方法
电力变压器高压套管现场试验方法高压套管是电力变压器的重要组成部分，为了保证电力变压器能够安全、稳定的运行，必须要针对高压套管开展一系列的现场试验，根据试验结果，判断是否存在质量隐患，进而采取相应的处理措施。
现阶段电力行业常用的高压套管试验方法主要分为三种类型，分别是预防性试验、红外检查试验和在线监测试验。
本文分别对具体的试验方法，以及试验过程中的注意事项展开简要分析。
标签：电力变压器;高压套管;紅外检查;在线监测引言高压套管是广泛应用于电抗器、变压器、断路器等电力设备中的材料，主要发挥了绝缘与支撑的作用。
高压套管在生产制造、安装使用过程中，可能因为各种因素的影响，而出现不同类型的质量缺陷，例如物理磨损、化学腐蚀等等。
一旦高压套管出现质量问题，将会直接影响到电力变压器的正常使用。
因此，做好高压套管的现场试验尤其必要。
随着信息技术的发展，一些新型技术也逐渐应用到这一试验中，例如红外检测试验、在线监测试验等，为进一步获取更加精确和直观的试验结果提供了必要支持。
1.变压器高压套管预防性试验1.1主绝缘试验主绝缘介损测量用正接法。
介损值的增加，很有可能是套管本身劣化、受潮都会引起。
而介损值异常变小或负值，可能是套管底座法兰接地不良、套管表面脏污受潮引起，也有可能是介损仪标准电容器受潮等引起。
电容量的变化也是预防性试验的重要内容。
如果试验结果显示电容量增加，考虑是因为高压套管底部的密封垫圈失效，由于密封效果变差，出现了进水受潮的问题。
潮湿的空气或是附着在高压套管内壁上的水珠，引起了放电击穿，主绝缘被烧坏。
可以通过检查并更换橡胶垫圈，并重新加固高压套管底座螺丝，恢复良好密封性。
如果试验结果显示电容量减小，考虑是因为出现了漏油。
通过检查确定渗漏位置，采取封堵措施后，这一问题可以得到解决。
1.2末屏接地检查现阶段电力行业内常用的高压套管，其末屏接地方式大体上分为三类，分别是外接式、内接式和推拔常接式。
不同形式的试验方法也存在差异，以应用较为广泛的外接式为例，试验人员首先观察末屏与套管底座的连接位置，是否存在接触不良，或是铜片生锈的问题。
变压器高压试验
变压器高压试验电力变压器高压试验的方法为:(1)按照电力变压器的接线原理图进行引线的连接，并且保证变压器与控制箱接地的安全性、可靠性;(2)在电力变压器高压试验前，认真检查各部分接线的接触是否良好，并且检查控制箱中的调压器是否调整到“零"位;(3)在电力变压器接通电源后，绿色指示灯点亮后，可以按下启动按钮;红色指不灯点亮后，等待升压;(4)试验人员顺时针、匀速旋转控制箱中调压器的手柄，缓慢进行升压，并且密切观察仪表的指示变化及试品运转情况;(5)电力变压器高压试验完成后，迅速将电压调整至零位，并且按下停止按钮和切断电源，解开试验中连接的引线。
为了保证电力变压器高压试验结果的精确性、真实性，必须严格按照相关规定，合理选取试验内容。
电力变压器高压试验的内容主要包括:绝缘电阻的测量、泄漏电流的测量、介质损耗因数测试、交流耐压试验等，下面进行具体的介绍。
在电力变压器高压试验中，绝缘电阻测量是最为方便、简单的预防性试验。
在变压器的绝缘电阻测量中，绝缘的整体受潮程度、过热老化程度、污秽情况等都可以同绝缘电阻的大小反映出来。
以1台高压侧电压110 kV、容量31 500 kVA变压器的绝缘电阻测量为例，绝缘的吸收比与温度变化有着密切的联系，当温度达到35℃以上时，干燥绝缘的吸收比达到极限后开始下降，而受潮绝缘的吸收比则会发生不规则变化情况。
因此，在变压器的绝缘电阻测量中，一定要合理控制试验室的温度，以保证绝缘吸收比实测值的真实性。
在电力变压器泄漏电流的测量中，主要使用数显泄漏电流测试仪进行测量，其额定工作电压一般在2.5kV以下，明显低于变压器的额定工作电压。
如果使用直流兆欧表无法满足试验中对于电压的要求，可以采取加直流高压的试验方法，以确保变压器泄漏电流测量结果的精确性。
在高压情况下，如果变压器的泄漏电流明显高于低压情况下的电流，则表明变压器的高压绝缘电阻小于低压绝缘电阻，即变压器本身存在质量缺陷，防泄漏功能也无法满足使用要求。
变压器高压试验标准作业指导书
变压器高压试验标准作业指导书一、引言变压器高压试验是对变压器的绝缘性能进行检测的重要环节，用于验证变压器的安全可靠性。
本标准作业指导书旨在规范变压器高压试验的操作流程和要求，确保测试结果的准确性和可靠性。
二、术语和定义1. 变压器：将电能从一电压等级传输到另一电压等级的电气设备。
2. 高压试验：对变压器进行额定电压以上的电气测试。
3. 绝缘电阻：指变压器绝缘部分的电阻值。
4. 绝缘电阻测试仪器：用于测量变压器绝缘电阻的设备。
三、设备和材料1. 变压器高压试验仪器：包括高压发生器、绝缘电阻测试仪器等。
2. 绝缘测试电源：提供高压试验所需的电源。
3. 安全防护设备：包括绝缘手套、绝缘靴、绝缘帽等。
四、测试前准备1. 检查变压器：确保变压器外观无损坏，绝缘部分无渗漏现象。
2. 检查测试仪器：确认测试仪器工作正常，校准日期有效。
3. 准备电源：连接绝缘测试电源，确保电源电压稳定。
4. 安装安全防护设备：佩戴绝缘手套、绝缘靴、绝缘帽等。
五、测试操作流程1. 连接测试仪器：将高压试验仪器与变压器绝缘部分连接，确保连接牢固。
2. 设置测试参数：根据变压器的额定电压和绝缘电阻要求，设置测试仪器的电压和时间参数。
3. 开始测试：启动测试仪器，开始进行高压试验。
4. 监测测试过程：在测试过程中，实时监测测试仪器的显示数值，确保测试过程正常进行。
5. 记录测试结果：记录测试仪器显示的绝缘电阻数值，并记录测试时间。
6. 停止测试：测试时间到达设定值后，停止测试仪器的工作。
7. 断开连接：断开测试仪器与变压器的连接，确保安全。
8. 处理测试结果：根据测试结果判断变压器的绝缘性能是否合格。
六、测试注意事项1. 安全第一：在进行高压试验时，必须佩戴好安全防护设备，确保人身安全。
2. 严格按照操作流程进行：按照标准的操作流程进行测试，确保测试结果准确可靠。
3. 注意测试环境：测试环境应保持干燥、无尘、无其他电气干扰。
4. 防止过压过流：测试时要根据变压器的额定电压设置合适的测试电压，避免过压过流。
干式高压试验变压器直流试验接线及使用方法
干式高压试验变压器直流试验接线及使用方法一、直流试验接线及使用方法:1. 干式试验变压器控制箱的输入端接上电源220V,输出端接入变压器的输入端,控制箱的接地端和变压器的高压尾端及接地端及共同接地.2. 将高压硅堆接上变压器的高压输出端上,高压数字微安表接到高压硅堆上桩头上,高压滤波电容高压头也接到高压硅堆上桩头上.(如果做电缆泄漏试验,高压滤波电容可以不接),高压数字微安表输出线接到被试品上,(数字微安表输出应悬空),被试品的另一端和滤波电容的接地端及放电棒接地端都接地.3. 接通电源前控制箱调压器须先调节到零位,(如果调压器不在零位不能启动)电源接通后,绿色指示灯亮,按下启动按钮,红色指示灯亮表示变压器已通电等待升压.)4. 顺时针匀速旋转调节器压器手柄升压,并密切注意仪表和高压数字微安表及被试品情况.5. 高压试验完毕后,应在5秒钟内匀速将高压降至20KV以下,然后,按下断开按钮,并切断电源,除非试验允许,决不允许全电突然断电.6. 切断电源,用放电棒的高压头碰到高压滤波电容的高压头上或高压硅堆的上桩头上进行放电,放电时会发出”吱吱”的响声,放电结束后再用放电棒的接地端碰到高压滤波电容的高压头上放电以确保人身安全.二、直流试验接线图:干式高压试验变压器直流试验接线及使用方法注意事项：1. 试验人员应做好责任分工,设定好试验现场的安全距离,仔细检查好被试品及试验变压器的接地情况,并设有专人监护安全及观察被试品状态工作.2. 被试品主要部位应清除干净,保持干燥,以免损坏被试品和带来试验数值的误差.3. 对大型设备的试验,一般都应先进行试验变压器的空升试验,即不接试品时升压至试验电压,以便校对好仪表的指示精度.4. 需要精度高的数据时,应外接高压测量仪已确保精度.5. 直流耐压试验时,升压速度不能过快,因滤波电容或被试品要过进行充电,充电时,泄漏电流较大,防止冲坏数字微安表.6. 直流耐压试验结束后,必需进行放电,确保人身安全.7. 电气试验过程中,如发现下列不正常情况(1)电压,电流表指示针摆动很大;(2)被试品发出不正常响声;(3)发现绝缘有烧焦或冒烟现象,应立即降压,切断电源,停止试验并查明原因.。
高压电气预防性试验的规程及内容
高压试验规程及试验内容高压试验是高电压技术的基础与关键。
任何高压电力设备都要进行高压试验，否则不能投入电力线路运行。
即使是经过试验已投入运行的设备，为了安全，正常的供电还要进行经常性的预防性试验。
预防性试验是运行部门保证设备安全运行的重要措施。
通过试验，掌握电气设备绝缘的情况，及早发现缺陷，从而进行相应的维护与检修，防止运行中设备在工作电压或过电压作用下突然击穿造成的停电甚至发生严重损坏设备的事故。
根据我厂具体情况，需要做相应试验的有以下几项：一：变压器，具体试验项目有：1、变压器绝缘电阻的测量（试验前、打耐压前进行），用2500V摇表测量，2、变压器直流电阻的测量，采用电桥（双臂，我厂现有QF—44电桥）分别对变压器高压侧1、２、３档及低压侧进行测量，3、变压器油的击穿电压试验（此项进行3次取其平均值）4、变压器耐压试验（要求打压工频电压30KV,1分钟）。
5、必要时须进行吊芯检查。
（吊芯检查的程序另符）6、变压器试验周期老规程为两年一次。
二：电力电缆试验，具体项目有：1、绝缘电阻的测量。
在直流耐压试验之前进行。
相间绝缘，用2500V摇表摇测1分钟。
2、工频电压的试验，打试验电压为50KV,每10KV做记录，升至50KV,加压时间5min,不击穿，泄漏电流50/uA以下。
(以上为老规程，新规程YJV电缆无)3、试验周期1—3年一次。
三：电气设备试验：具体项目有：（高压开关柜）１、绝缘电阻测量（包括母线，断路器，互感器绝缘子相间与地的测量。
２、打压试验，（包括母线、互感器，断路器、绝缘子）。
（老规程：母线、绝缘子42KV,1分钟，断路器、互感器，38KV,1分钟）３、试验周期1—3年一次。
四：继电器调试：具体项目有：１、检查转盘、齿轮、接点等机械部分是否良好。
２、进行始动电流、定值电流、跳闸电流、速断电流的整定，并做好记录。
３、进行断路器定值跳闸试验。
（分合闸、跳闸两项）４、试验周期一年一次。
（老规程）五：接地极接地电阻测量：用专用摇表测量，阻值在１欧姆以下，试验周期一年一次。
变压器的交流耐压试验
变压器的交流耐压试验
变压器的耐压试验是对其绝缘强度进行检测的一项重要试验。
交流耐压试验的主要目的是检验变压器在额定电压以下的绝缘强度。
一、试验原理
在变压器的一端输入一个比额定电压高但持续时间很短的高压,同时另一端接地。
如果变压器的绝缘没有发生击穿或表面闪络,说明其绝缘强度能够承受该高压,就通过了耐压试验。
二、试验方法
1. 将变压器的高压绕组接到试验高压发生器的高压端,低压绕组和铁芯接地。
2. 逐步提高试验电压,至额定线电压的1.5倍保持1min,观察是否有绝缘破坏现象。
3. 然后继续升压,直到耐压试验电压值(一般为额定线电压的2倍),维持1min。
4. 最后将试验电压减小至零,完成试验。
三、注意事项
1. 试验过程中,要密切观察绝缘有无异常,一旦发现问题要及时停止试验。
2. 耐压试验必须在无负载的情况下进行。
3. 耐压试验电压的频率应与变压器的额定频率相同。
4. 耐压试验时,要控制电压上升的速率,每秒不超过5kV,避免发生涌入过流。
交流耐压试验是确定变压器绝缘水平的重要试验,其结果关系到变压器的安全可靠运行。
要按规范要求进行试验,并做好绝缘监测,以确保试验的安全与有效性。
变压器试验方案
变压器试验方案摘要：变压器是电力系统中常用的重要设备之一。
为确保变压器的正常运行和安全运行，对其进行全面的试验是非常必要的。
本文重点介绍了变压器试验的目的、试验步骤和试验方法，以及试验中需要注意的事项。
一、试验目的变压器试验的目的是验证变压器的设计参数和运行性能，评估其质量和可靠性。
主要目标包括：1. 验证变压器的额定电压、额定容量和额定频率是否满足设计要求；2. 检测变压器的电气性能，如绝缘电阻、绝缘强度、短路阻抗等；3. 测试变压器的运行情况，包括负荷容量、温升、损耗等；4. 评估变压器的运行可靠性，如过载和短路能力等。
二、试验步骤变压器试验一般包括出厂试验和现场试验两个阶段。
出厂试验由制造厂商进行，现场试验由电力系统运行单位进行。
以下是变压器试验的基本步骤：1. 绝缘电阻试验绝缘电阻试验用于检测变压器的绝缘系统是否良好。
试验前需要先将变压器的各相绕组连接为空载，然后使用绝缘电阻仪测量各相之间及各相与地之间的绝缘电阻值。
2. 绝缘强度试验绝缘强度试验用于检测变压器的耐受介质电压的能力。
试验时将变压器的各相绕组绕接为三角形连接，施加高压交流或直流电压，观察变压器是否发生击穿或闪络等现象。
3. 短路阻抗试验短路阻抗试验用于测定变压器的短路阻抗，是评估变压器负载能力的重要试验。
试验时需将变压器的低压绕组短路，施加一定电压，测量短路时的电流和电压值，从而计算出变压器的短路阻抗。
4. 负荷试验负荷试验用于测试变压器的负荷容量和运行性能。
试验时需将变压器连接至额定负载，并逐步增加负荷，观察变压器的运行情况和性能指标，如温升、损耗等。
5. 过温保护试验过温保护试验用于验证变压器的过温保护装置的性能。
试验时需将变压器加热至一定温度，观察过温保护装置是否能及时响应并切断电源。
三、试验方法变压器试验的具体方法取决于试验的类型和试验设备的要求。
一般采用以下测试设备和方法：1. 绝缘电阻试验：使用绝缘电阻仪进行测量，按照仪器的操作手册进行操作。
变压器的测试方法和步骤
变压器的测试方法和步骤变压器是电力系统中常用的电力转换设备，用于改变交流电的电压。
为了确保变压器的安全运行和正常运行，需要进行测试。
本文将介绍变压器的测试方法和步骤。
一、变压器测试方法的选择变压器测试方法的选择主要取决于变压器的类型、规格和使用环境。
常见的测试方法主要包括以下几种：1. 全部试验法：适用于新装和修复的变压器，包括基准试验、负荷试验和外部短路试验。
2. 部分试验法：适用于检修中的变压器或特殊情况下的测试，主要包括局部放电试验、绝缘电阻测量、变压器回路电阻测量等。
3. 现场试验法：适用于正常运行的变压器，主要包括海拔试验、绝缘油试验、温升试验等。
二、变压器测试步骤1. 准备工作在进行任何测试之前，需要进行一些准备工作。
首先，需要清理变压器周围的工作区域，确保安全和测试的顺利进行。
其次，需要检查测试仪器和设备是否正常运行，并校准相关测试仪器。
最后，需要按照测试计划准备所需的测试材料和文件。
2. 基准试验基准试验是变压器测试中的重要步骤，用于评估变压器的性能。
基准试验主要包括空载试验和短路试验。
（1）空载试验空载试验是在变压器的低压侧作用下，高压侧未连接负荷的情况下进行的试验。
空载试验的目的是测量变压器的空载电流、空载损耗和空载电压。
测试过程中，需按照测试计划连接测试仪器，并记录测试数据。
（2）短路试验短路试验是在变压器的高压侧和低压侧分别接入电阻负载，形成短路条件下进行的试验。
短路试验的目的是测量变压器的短路电流和短路损耗。
在进行短路试验时，需要确保负载电阻的合适选择，以避免造成过大的短路电流。
同样需要按照测试计划连接测试仪器，并记录测试数据。
3. 负荷试验负荷试验是在变压器的高压侧和低压侧分别接入负荷，模拟实际运行情况下进行的试验。
负荷试验的目的是测量变压器的负载电流、负载损耗和电压调整范围。
在进行负荷试验时，需要根据负荷曲线选择相应的负载电流，并通过测试仪器监测变压器的变压器绕组温度。
高压试验变压器操作步骤及注意事项
高压试验变压器操作步骤及注意事项
一、高压试验变压器操作步骤
1、按接线原理图连接好引线，并将变压器和控制箱可靠接地；
2、试验前，检查各部位的接线是否接触良好，并检查控制箱的调压器是否调至“零”位；
3、接通电源，绿色指示灯亮，按下启动按钮，红色指示灯亮，表示变压器已通电，等待升压；
4、顺时针匀速旋转调压器手柄，进行升压，并密切注意仪表指示以及试品的情况；
5、试验完毕后，应迅速将电压降至零位，并按下停止按钮，然后切断电源，解开试验引线。
二、轻型高压试验变压器注意事项
1、做高压试验时，必须由2人或2个以上人员参加，并明确做好分工，明确相互间的方法。
并有专人监护现场安全及观察试品的试验状态；
2、变压器和控制箱应有可靠的接地；
3、试验过程中，升压速度不能太快，也决不允许突然全电压通电或断电；
4、在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，并切断电源，停止试验，查明原因后再做试验。
①电压表指针摆动很大；
②发现绝缘烧焦的异味、冒烟现象；
③被测试品内有不正常的声音。
5、试验中，如果试品短路或故障击穿，控制箱中的过流继电器工作，此时，将调压器回至零位，并切断电源后，方可将试品取出。
6、进行电容试验或进行直流高压泄漏试验时，试验完毕后，将调压器降至零位后，并切断电源，然后，应用放电棒将试品或电容器的高压端对地进行放电，以免存留在电容中的电势发生触电危险。
YD(JZ)20kVA-150kV油浸式高压试验变压器
容升，使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。
工频耐压试验时，被试品上的电压高于试验变压器的输出电压，也就
电话：027-87426055/87455611 网站：
传真：027-87429886
-7-
售后：027-87426066 邮箱：sales@
8～9-测量端子 E、F
10-变压器外壳接地端
11-高压尾 X
12-高压输出 A
13-高压硅堆
14-变压器油
15-铁芯
16-次低压绕组
17-测量绕组
18-二次高压绕组
在 YD（JZ）试验变压器中，a、x 为低压输入端子，E、F 为仪表测量端
子，A、X 为高压输出。YD（JZ）系列中无高压硅堆。
四、工作原理：
电话：027-87426055/87455611 网站：
传真：027-87429886
-8-
售后：027-87426066 邮箱：sales@
400-027-5117
D
R1
VD
TDM(G)
a
A
x
C1
CX
RCF
PV
E
X
F
图 7：高压直流泄漏试验接线图
2、做串级试验时，第二级、第三级试验变压器的低压绕组成 X 端，测 量绕组的 F 端以及高压绕组的 X 端（高压端）均接本级试验变压器具外壳。 第二级、第三级试验变压器的外壳必须通过绝缘支架接地。
3、接通电源前，操作系统的调压器必须调到零位后方可接通电源，合 闸，开始升压。
4、从零开始匀速旋转调压器手轮升压。升压方式有：快速升压法，即 20s 逐级升压法；慢速升压法，即 60s 逐级升压法；极慢速升压法供选用。 电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的 75 ％后，再以每秒 2％额定试验电压的速度升到您所需的试验电压，并密切 注意测量仪表的及被试品的情况。升压过程中或试验过程中如发现测量仪 表的指示及被试品情况异常，应立即降压，切断电源，查明情况。
试验变压器的步骤及注意事项
试验变压器的步骤及注意事项变压器是电力系统中最紧要的设备之一，紧要用于升降电压，由于其承载本领和紧要性，其制造和试验标准也相对严格。
在试验变压器时，为了保证其正常运行和安全使用，需要严格依照试验步骤进行，并注意一些事项，本文将介绍试验变压器的步骤和注意事项。
试验步骤试验变压器包括以下几个步骤：步骤一：检查变压器在试验变压器之前，需要进行一些必要的检查，如检查变压器内外部是否有积水，检查各紧固螺栓和接头是否松动，检查油位是否正常等。
同时，还需要检查变压器的型号、额定容量、额定电压等信息是否与设计要求一致。
假如有任何问题或异常情况，则需要先解决。
步骤二：测试绝缘电阻在试验变压器之前，需要进行绝缘电阻测试。
绝缘电阻测试的紧要目的是检测变压器绝缘系是否正常，是否存在漏电等情况。
测试方法一般是在高压侧和低压侧分别施加直流电压，然后测量绝缘电阻。
测试完毕后，需要记录测试结果并评价是否合格。
步骤三：测试耐压试验耐压试验的紧要目的是检测变压器绝缘是否能在额定电压下长时间正常运行。
测试方法是在变压器的高、低压侧分别施加额定电压，然后察看变压器是否有漏油、发热和放电等情况。
测试时间一般为4小时，测试完毕后需要记录测试结果并评价是否合格。
步骤四：测试变比变比是变压器的一个紧要参数，测试变比的紧要目的是检测变压器的变比是否符合设计要求。
测试方法是在变压器的高、低压侧分别测量电压和电流，然后计算出变比值。
测试完毕后需要记录测试结果并评价是否合格。
步骤五：测试载荷损耗和空载损耗载荷损耗和空载损耗是评价变压器性能的两个紧要指标，需要进行测试。
测试方法是在变压器高、低压侧分别施加额定电压，然后测量变压器的电流和输出功率。
测试完毕后需要记录测试结果并评价是否合格。
注意事项在试验变压器时，有以下几点需要注意：注意安全试验变压器时需要施加高电压，必需注意安全。
操作人员必需戴好绝缘手套和鞋，同时必需严格遵守电气安全规定。
注意环境试验变压器一般需要在特定的环境下进行，如在试验室内进行。
讲解交直流高压试验变压器使用操作及分类
讲解交直流高压试验变压器使用操作及分类
1、接上操作箱（台）电源指示灯亮。
2、按启动按钮，运行指示灯亮（否则，即调压器未在零位，请将调压器手轮往逆时针方向旋至零位）表示可以进行试验操作。
3、顺时针转动调压器手轮，使调节速度2KV/S为佳，注视高压表升到所需的电压值，如在升压过程中被试品，发生击穿短路而过流时，过流继电器动作，自动切断电源。
4、如试验要求过流控制，则在操作前，事先将过流继电器，调整至试验所需的电源电流值,工作时电流继电器将会按试验要求进行过流保护。
5、监测高压表的同时，可在仪表端采用外加接0.5级电压表监测。
试验变压器介质分类总结功能特点：
油浸式高压试验变压器：容量大，价格便宜，维修方便，主流品。
充气式高压试验变压器：灭弧性好，重量轻。
干式高压试验变压器：重量轻，体积轻，可倒放，价格贵。
串激式高压试验变压器:容量小、电压低、重量轻，便于运输和安装。
绝缘简式高压试验变压器成套设备配套性强，电压容量系列齐全，功能完善
变频串并联谐振高压试验变压器广泛应用于电力、冶金、石油、化工、等行业，适用于大容量、高电压的电容性试品
尊敬的用户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有真空度检测仪,SF6微水检测仪,真空开关动特性检测仪,断路器动特性检测仪,高压开关动特性检测仪,串联谐振耐压试验装置,高低压开关柜通电试验台,六相继电保护检测仪,静电电压表,三倍频发生器,三倍频感应耐压装置,超低频耐压试验装置,0.1HZ超低频高压发生器,硅橡胶高压线,真空检测仪,CT伏安特性检测仪,变压器变比检测仪,矿用杂散电流检测仪,高压检测仪,变频介质损耗检测仪等等，您如果对我们的产品有兴趣，咨询。
谢谢！！。
SSB系列交直流高压试验变压器使用说明
SSB系列交直流高压试验变压器使用说明一、产品概述SSB系列轻型交直流高压试验变压器是在同类产品YDJ（G）型高压试验变压器的基础上，按试验变压器国家标准ZBK41006—89要求，经改进后生产的一种新型产品，本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。
实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。
型式代号含义：无型式代号表示交流产品、(JZ) - 交直流两用型产品、(JC) - 交流串激式产品、 (JZC) - 交直流串激式产品。
二、产品结构SSB系列轻型高压试验变压器铁芯为单框式。
线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。
高压硅堆用特殊工艺封装在套管内，产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。
其内外部结构见图1。
图1：SSB试验变压器结构示意图1-均压球；2-硅堆短路杆；3-高压套管；4-油阀；5-壳体；6、7-调整电压输入a、x端子；8、9-仪表测量E、F端子；10-高压尾X端子；11-变压器外壳接地端；12-高压输出A端子；13-高压整流硅堆；14-内部均压环；15-变压器铁芯；16-初级低压绕组；17-测量仪表绕组；18-次级高压绕组；19-变压器油。
三、工作原理1、SSB系列轻型高压试验变压器为单相变压器，联结组标号II。
单台高压试验变压器的工作过程，用交流220V（10KVA以上为380V）电压接入电源控制箱（台），经电源控制箱（台）内自藕调压器（50KVA以上调压器外附）调节0~200V（10KVA以上0~400V）电压至试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
其工作原理图见图2所示。
图2 ：单台SSB高压试验变压器工作原理示意图１、在试验变压器中：a、x为低压输入端；A、X 为高压输出端；E、F为仪表测量端。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压试验变压器使用方法
高压试验变压器工频耐压试验中限流电阻R1应根据试验变压器的额定容量来选择。
如高压侧额定输出电流在 100-300MA时，可取0.5-1Ω/V(试验电压)；高压侧额定输出电流为1A 以上时，可取1Ω/V(试验电压)。
常用水电阴作为限流电阻，管于长度可按150KV/m考虑，管子和粗细应具有足够的热容量(水阻液配制方法：用蒸馏水加入适量硫酸铜配制成各种不同的阴值)。
球间隙及保护电阻：当电压超过球间隙整定值时(一般取试验电压的110%-120%)球间隙放电，对被试品起到保护作用。
球间隙保护电阻可按1Ω/V(试验电压)选取。
在工频耐压试验中，低压侧测量电压(仪表电压)不是非常准确的，其原因是由于试验变压器存在着漏抗，在这上个漏抗上必然存在着压降或容升，使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。
工频耐压试验时，被试品上的电压高于试验变压器的输出电压，高压试验变压器厂家也就是所谓容升现象。
感应耐压试验时。
试验变压器的漏抗必须存在着压降。
为了准确测量被试品上所施加电压，因此常在高压侧接入RCF阻容分压器来测量电压。
高压试验变压器操作注意事项：
(1)试验人员应做好分工，明确相互间办法。
并有专门人监护现场安全及观察试品状态。
(2)被试品应清扫干净，并绝对干燥，以免损坏被试品和试验带来的误差。
(3)对丁大型试验，一般都应先进行空升试验。
即不接试品时升压至试验电压，校对各种表计，调整间隙。
(4)升压速度不能太快，并必须防止突然加压。
例如调压器不在零位的突然合闸，也不能突然切断电源，一般应在调压器降至零位时拉闸。
(5)当电压升至试验电压时，开始计时，到1min后，迅速降到1/3试验电压以下时，才能拉开电源。
(6)在升压或耐压试验过程，如发现下列不正常情况时，应立即降压，切断电源，停止试验并查明原因：①电压表指针摆动很大；②发现绝缘烧焦或冒烟；③被试品内有不正常的声音。
(7)耐压试验前后应测量绝缘电阻，检查绝缘情况。
泄露试验中限流电阻R1选择在额定输出电压时，输出端短路电电流不超过高压硅堆的zui大整流电流。
如电压硅堆的zui大整流电流为100mA时用于60KV的试验装置中限流电阴按R1=60/0,1=600KΩ选择。
限流电阻按R1=60/01=600KΩ选择，限流电阻应具有足够的容量和沿面放电距离。
高压滤流电容C1一般选择在0.01-0.1HF,当被试品的电容量很大时，C1可省略不用。
高压试验变压器技术参数：
规格容量高压电压（KV）高压电流(mA) 低压输入变比温升℃
(KVA) AC DC AC DC 电压
(V) 电流
(A)
高/仪30分钟
1.5/50 1.5 50 70 30 15 200 7.5 500 10 3/50 3 50 70 60 15 200 15 500 10 5/50 5 50 70 100 15 200 25 500 10 10/50 10 50 70 200 50 200 50 500 10 20/50 20 50 70 400 100 400 50 500 10 30/50 30 50 70 600 100 400 75 500 10 40/50 40 50 70 800 105 400 100 500 10 50/50 50 50 70 1000 100 400 125 500 10 10/100 10 100 140 100 50 400 25 1000 10 20/100 20 100 140 200 100 400 50 1000 10 30/100 30 100 140 300 100 400 75 1000 10 40/100 40 100 140 400 100 400 100 1000 10 50/100 50 100 140 500 100 400 125 1000 10 20/100 20 150 210 133 100 400 50 1500 10 30/100 30 150 210 200 100 400 75 1500 10 40/100 40 150 210 267 100 400 100 1500 10
50/100 50 150 210 333 100 400 125 1500 10 100/150 100 150 210 667 150 400 250 1500 10
