下向焊工艺的特点及技术【最新版】
下向焊焊接工艺及其操作方
下向焊焊接工艺及操作方法下向焊就是采用下向焊条，由上向下运条进行施焊的一种操作方法。
目前，这种方法因其生产率高、易保证焊接质量等特点，在国内已用于压力容器和大口径输油、输气管线的焊接。
下面根据在油田的实际应用情况，对其工艺及其操作方法作一介绍。
焊接工艺1.坡口型式与组装由于下向焊焊条具有焊接电流大、电弧吹力强、熔深大(可达3-4毫米深)、不能左右摆动等特点，为保证焊缝质量，对工件的坡口型式以及组装均有比较严格的要求。
下向焊的工件，一般采用单面V形坡口，其尺寸规格如图1所示。
从实践中得知，当坡口角度小于50°或大于60°间隙小于一毫米，钝边大于1毫米时打底焊缝的背面成型时难以达到要求的往往出现未焊透未熔合的等缺陷，其表面成型也是不好看。
所以在组装前一定要对坡口尺寸进行严格的检查，对不符合要求的的部位，必须在修磨之后，在进行组装及其焊接2焊条的选择下向焊时，对焊条药皮类型、强度的选择原则与上向焊时相同。
目前，在输油、输气管线和一些结构件上，通常采用国产结505下全、结50'7下管、西德产赛尔80、日本产KOBE 7010等焊条进行下向焊。
对焊条直径的选择原则，一般是尽量选用大直径焊条。
因为这既可在直线型(下向焊条不允许左右摆动)运条情况下加宽焊道，又可提高焊接生产率。
当母材厚度在G毫米以下时，既可用功3.2毫米焊条，也可用价4毫米焊条。
当母材厚度在6毫米以上时，可用功3.2毫米焊条打底，但必须用劝4或价5毫米焊条进行填充和盖面。
对厚度为8-10毫米的工件进行下向焊时，焊条选择原则见表1。
3.焊接电流和极性的选择焊接电流的选择直接影响焊缝的成型。
如果焊接电流小，就可能出现未焊透、未熔合、夹渣等缺陷多如果焊接电流大，就可能出现背面焊瘤和烧穿缺陷。
为防止缺陷的发生，可根据下向焊焊条的牌号及其直径的大小适当选择焊条烘千条件、焊接电流和电源极性等操作方法1.运条手法及焊条的倾斜角度在下向焊时，如果将焊条左右摆动，会因熔池保护不好，而造成空气的侵入，产生气孔。
我国长输管道下向焊接技术的现状及发展趋势
我国长输管道下向焊接技术的现状及发展趋势（中原石油勘探局建筑安装工程公司）摘要: 本文根据我国长输管道建设的发展历程,总结了全纤维素型、混合型、复合型三种手工下向焊接技术及活性气体保护、药芯焊丝自保护两种半自动下向焊接技术和全自动活性气体保护焊与全自动药芯焊丝下向焊接技术的工艺特点及在我国长输管道建设中的应用状况，指出了全自动活性气体保护焊和全自动药芯焊丝下向焊将是我国长输管道下向焊接技术的发展方向。
关键词: 常输管道下向焊接现状发展1.引言：随着石油天然气及石油化工工业的发展，以西气东输工程为标志，我国的长输管道建设高峰期已经到来。
长输油气管道越来越向大口径、高压力输送方向发展。
长输管道下向焊接技术自20世纪60 年代引进中国以来，经过几十年的发展，目前我国已具有成熟的手工下向焊接技术，正在普及半自动气保护焊接技术，全自动气保护焊接技术与下向焊接技术的结合做为长输管道焊接技术发展的趋势将会在全国长输管道建设中大力推广。
2．手工下向焊接技术的应用与发展手工下向焊接技术是自60 年代中期发展起来的，由于与传统的向上焊接相比具有焊缝质量好、电弧吹力强、挺度大、打底焊时可以单面焊双面成型、焊条熔化速度快、熔敷率高等优点，被广泛应用于管道工程建设中。
随着输送压力的不断提高，油气管道钢管强度的不断增加，X50、X56、X60、X65 等钢管被广泛采用，手工下向焊接技术也经历了由传统的全纤维素型下向焊一混合型下向焊T复合型下向焊接这一发展进程。
2．1 全纤维素型下向焊接技术纤维素下向焊条中含有约25—40%的有机物，具有很强的造气功能，在增加保护气的同时增加了电弧吹力，保证了在管接头对接焊缝3—6 点位置向熔池的稳定过渡。
焊接时弧压较高，以增加电弧吹力和挺度，阻止铁水和熔渣下淌。
该工艺的关键在于根焊时要求单面焊双面成型；仰焊位置时防止熔滴在重力作用下出现背面凹陷及铁水粘连焊条。
我国早期的下向焊均是纤维素型。
浅议管道下向焊焊接技术
浅议管道下向焊焊接技术【摘要】管道焊接是保证管道密性和强度的关键，下向焊技术是到目前为止我国大部分长距离管线建设设计文件指定必须采用的焊接工艺。
本文对几种下向焊专用焊条特点、焊接工艺进行分析，详细介绍了管道下向焊操作工艺。
【关键词】管道焊接；下向焊；焊接工艺1、前言我国能源资源主要分布在西部和北部，而东南部经济相对发达，能源消耗较大，每年需要运输大量的能源。
管道运输是一种低成本运输方式，可输送油气，也可输送煤炭。
应该积极开展管道运输，不仅能够减小铁路运输的紧张压力，而且也是海上油气资源开发、输送的迫切需要。
管道焊接是保证管道密性和强度的关键，是保证管道质量的关键，是保证管道安全生产的重要条件。
大型输油、输气管道一般都是大口径、长距离金属管道需要一种质优高效的焊接工艺，目前我国广泛采用的一种焊接施工技术是金属管道下向焊焊接工艺，这种技术以其焊接速度快、焊接质量好成形美观、焊道背面成形平缓、均匀、节省焊接材料、降低工艺难度和工人劳动强度等优点,在我国石油、输气金属管道施工中应用得非常普遍。
管道下向焊不仅可以提高管道焊接效率，缩短管线铺设时间，而且能够提高经济效益。
2、管道下向焊简介输油、输气管道的焊接施工常在野外作业，焊接时要转动钢管使熔池处于水平位置是很困难的，因此焊接是在钢管固定不转动的情况下，对环形焊缝进行全方位施焊。
下向焊技术是到目前为止优点较多的焊接工艺，已成为我国大部分长距离管线建设设计文件指定必须采用的焊接工艺。
特别是大型输油、输气管道的焊接施工中，为了加速工程进度，保证质量，在操作技术上普遍采用下向焊接技术。
下向焊必须采用性能优良的下向焊专用焊条。
下向焊工艺，是从环形焊缝的顶部引弧，向底部施焊，每一半的环缝焊接时，焊接位置先后经历水平一倾斜一立焊一半仰焊一仰焊位置。
3、焊接设备及材料3.1焊接设备焊接设备在使用中应能保持性能稳定,长时间工作无过热、过流和欠压等现象。
在根焊时电弧推力要适中,无断弧现象,根部成形好。
长输管道下向焊施工工法

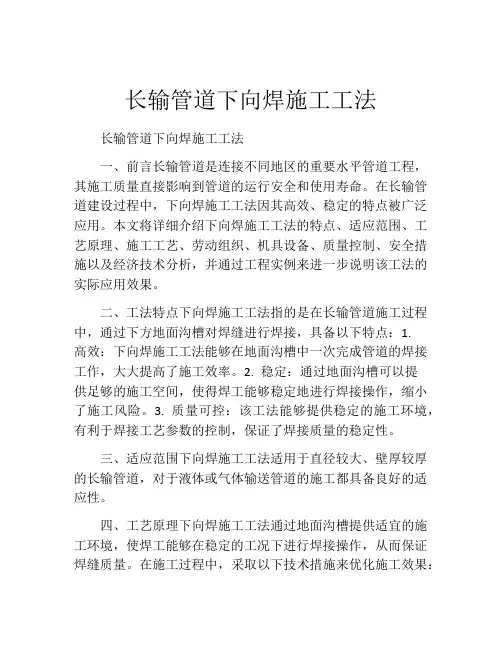

长输管道下向焊施工工法长输管道下向焊施工工法一、前言长输管道是连接不同地区的重要水平管道工程，其施工质量直接影响到管道的运行安全和使用寿命。
在长输管道建设过程中，下向焊施工工法因其高效、稳定的特点被广泛应用。
本文将详细介绍下向焊施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析，并通过工程实例来进一步说明该工法的实际应用效果。
二、工法特点下向焊施工工法指的是在长输管道施工过程中，通过下方地面沟槽对焊缝进行焊接，具备以下特点：1.高效：下向焊施工工法能够在地面沟槽中一次完成管道的焊接工作，大大提高了施工效率。
2. 稳定：通过地面沟槽可以提供足够的施工空间，使得焊工能够稳定地进行焊接操作，缩小了施工风险。
3. 质量可控：该工法能够提供稳定的施工环境，有利于焊接工艺参数的控制，保证了焊接质量的稳定性。
三、适应范围下向焊施工工法适用于直径较大、壁厚较厚的长输管道，对于液体或气体输送管道的施工都具备良好的适应性。
四、工艺原理下向焊施工工法通过地面沟槽提供适宜的施工环境，使焊工能够在稳定的工况下进行焊接操作，从而保证焊缝质量。
在施工过程中，采取以下技术措施来优化施工效果：1. 地面沟槽的布置和开挖：根据管道的设计要求，合理布置沟槽并进行开挖，以确保焊工能够顺利进行焊接工作。
2. 管道支撑及定位：为保证管道的焊接精度，采用适当的支撑和定位措施，确保管道的位置和角度符合要求。
3. 焊接工艺参数的控制：根据不同的管道材料和焊缝要求，采用合适的焊接工艺参数，并进行严密的工艺控制，以保证焊缝质量。
五、施工工艺下向焊施工工法主要分为如下几个施工阶段：1. 沟槽布置与开挖：按照管道的设计要求，在地面上进行沟槽的布置和开挖工作。
2. 管道支撑及定位：在沟槽中进行管道的支撑和定位，确保管道位置和角度符合要求。
3. 焊缝准备：对管道焊缝进行清理、对齐和加工准备工作。
4. 焊接操作：通过下向焊施工工法对焊缝进行焊接操作，包括焊条的焊接和焊机的运行控制。
浅谈长输管道下向焊焊接技术
浅谈长输管道下向焊焊接技术发布时间：2022-01-07T01:58:21.120Z 来源：《工程建设标准化》2021年第21期作者：赵政1 李星星2[导读] 目前，纤维素焊条打底与自保护药芯焊丝半自动焊填充盖面相结合的下向焊技术广泛应用于长输管道的施工中，此焊接方法具有焊接速度快，抗风能力强，施工效率高，焊缝质量好等优点，特别适用于大中型直径管道的野外作业赵政1 李星星2山东电力建设第三工程有限公司山东青岛266100摘要:目前，纤维素焊条打底与自保护药芯焊丝半自动焊填充盖面相结合的下向焊技术广泛应用于长输管道的施工中，此焊接方法具有焊接速度快，抗风能力强，施工效率高，焊缝质量好等优点，特别适用于大中型直径管道的野外作业。
某矿浆管道项目全长约68公里,管道材质为X65M，规格为φ610×14.3，受沿线地形复杂、现场气候条件恶劣、人员不足等诸多不利因素的影响，该项目选用纤维素焊条（E6010）向下打底，自保护药芯焊丝(E71T8-Ni1)向下填盖相结合的工艺进行施工，保证了焊接质量的同时还大大缩短了施工工期。
本文以该矿浆项目管道为例，就SMAW+FCAW下向焊施工工艺及操作要点进行介绍，对其高频缺陷的成因进行分析，并提出相应的质量控制措施。
关键词:下向焊；施工工艺；高频缺陷1、工艺特点纤维素焊条药皮中含有25%~40%的纤维素，正是这些成份保证了下向焊的质量，由于纤维素焊条成份的特殊性，其必须使用专用的配套电焊机，这种焊机的焊接电压更高，且增加了额外的推力和小电流的稳定装置，来保证焊条的大吹力和电弧的稳定燃烧。
根焊道焊接采用E6010纤维素焊条，电弧吹力大，熔渣少，穿透均匀，焊缝根部成形饱满，焊接速度快，有优良的抗气孔和抗裂性能，适用于管道全位置焊接。
其它焊道采用E71T8-Ni1自保护药芯焊丝，焊层薄，脱渣性好，熔敷率高，焊缝成形美观，与手工电弧焊相比接头数少，可有效的降低焊接缺陷的产生概率。
立向下焊接技术
立向下焊接技术1.立向下焊接的特点：焊条电弧焊的立向下焊接技术是指在焊接结构中的立焊位置,焊接时用立向下焊条,由上向下运条进行焊接的一种操作方法.采用此操作焊接方法时,坡口应留有一定的均匀钝边,底层留一定间隙,焊接电流大,宜于使用带引弧电流的弧焊电源,电弧吹力强,熔深大,不宜摆动.可由多个焊工组成连续操作的流水作业班组,特别适用于长距离大口径管线的焊接施工.它与传统的上向焊接比较,具有焊接质量好,焊接速度快,生产效率高,易学习掌握等优点.2.管道立向下焊接操作方法：以纤维素型焊条管道立向下焊接为例.管道焊接时,要求单面焊双面成形,背面焊缝要求焊波均匀、表面光滑并略有凸起,因此底层焊道是保证背面成形良好的关键,管道立向下焊接操作方法主要分为：底层焊、热焊、填充焊和盖面焊四个过程.焊接顺序为：底层焊道、热焊焊道、填充焊焊道和盖面焊焊道.1底层焊：指焊接底层第一层焊道,焊接时从管顶中部略过中心线5～10㎜处起焊,从坡口表面引弧,然后将电弧引致起焊处.电弧在起焊处稍作停留.待钝边熔透后沿焊缝直拖向下,断弧操作,焊条倾角变化为：在起焊处与管径夹角5～15°；依次为A、15～30°；B、5～10°；C、0～10°2热焊：底层焊道焊完后应立即进行第二层焊道焊接,即热焊,进行热焊时,与底层焊时间间隔不宜太长最长10min,焊条直径可与底层焊时相同或略大,运条时一般直拖向下或略做摆动,但摆动时电弧长度要适中,保持短弧焊接,焊条倾角与底层焊时相同.3填充焊：填充焊道是为盖面焊接打基础的,焊道要求均匀、饱满,两侧熔合良好且不能破坏坡口.焊条直径和焊接电流可大些,采用直线运条或稍作摆动,保持短弧焊接,焊条倾角与底层焊时相同.4盖面焊：盖面焊道是保证焊缝尺寸及外形的关键工序,焊条直径可以与填充焊道时相同或更大,但焊接电流不宜太大,采用直线稍加摆动运条,摆动幅度要适当,以压两侧坡口～㎜为宜.收弧时,焊条要慢慢抬起,以保证焊道均匀过渡.焊接时焊条倾角变化见下图：收弧点：5～10°A：0～5°B：0～5°C：5～0°3.管道立向下焊接工艺参数：管道立向下焊接遵循多层多道焊的原则.焊接材料应根据不同的管材、输送介质选择不同的焊条.输气管线原则上选用低氢型立向下焊条,输油、水管线选用纤维素型立向下焊条.立向下焊接均采用直流电源反极性接法.焊接工艺参数见下表.纤维素型立向下焊条焊接工艺参数㊣适用于焊接壁厚较薄或直径较小的管子低氢型立向下焊条焊接工艺参数㊣适用于焊接壁厚较薄或直径较小的管子各种直径焊条使用电流参考值I=dK焊接电流经验系数与焊条直径的关系。
半自动下向焊技术与传统手工焊技术的对比
1.小口径长输管道建设背景及发展方向建设油气管道的根本目的就是为了安全可靠、低成本的输送能源。
围绕这一目的，我们就要选择一种费用低而又能最大限度地提高生产率，并且能满足工程质量要求的焊接工艺。
一种质量可靠、切实可行的、经济高效的焊接工艺对于长输管线建设的成本控制很有帮助，不仅体现了企业管理的综合水平，也提高了企业的竞争力、应变能力和开拓能力。
随着科学技术的不断进步，长输管道焊接技术也在向着自动化、智能化方向不停发展。
目前在西方等焊接技术发展较早的国家，全年只有15%～20%的焊接钢用于传统手工焊，其余的钢材全部采用自动和半自动焊。
在我国，管道焊接技术也由20世纪70年代及以前的手工焊为主，发展到今天的大、中口径长输管线基本全部采用半自动、全自动焊接。
然而对于小口径长输管线焊接，由于小口径焊管曲率较大、管壁较薄、在焊接过程中易晃动等原因，采用半自动焊接有一定难度，目前在我国仍以传统手工焊为主，或手工焊打底，半自动焊填、盖。
近年来，随着我国石油天然气工业的发展和城市现代化建设的推进，基于大口径主管线上的小口径城市供气支线建设项目不断增多。
手工焊技术虽然具有一定优点，但其劳动强度大、焊缝质量不稳定、焊材利用率低、对焊工技术要求高、生产效率低下等缺点已不容忽视，严重滞缓了我国扩大清洁能源使用率的进度及城市现代化建设步伐，也造成了能源的浪费。
因此，改变传统焊接方式，使用新技术，高质高效地建设小口径长输管线迫在眉睫。
随着半自动下向焊技术的发展，目前国外出现了适用面广泛的RMD+金属粉芯焊丝打底技术和可以显著减少小口径管道焊接烧穿等缺陷的特细自保护药芯焊丝。
其中，RMD+金属粉芯焊丝打底技术已在西气东输二线等大口径长输管道工程中得到了认可，但在小口径管道建设中RMD+金属粉芯打底技术和细丝半自动下向焊技术在我国还没有广泛应用。
我公司在西气东输二线酒泉等五市供气支线工程小口径管道焊接中首次采用了RMD金属粉芯焊丝半自动下向根焊+细丝半自动下向填充和盖面焊工艺。
长输管道下向焊焊接通用工艺文件
坡口清理：清除 坡口表面的氧化 皮、油污、锈蚀 等杂质
坡口检查：检查 坡口质量，确保 符合焊接工艺要 求
坡口保护：在坡 口表面涂抹防锈 剂或保护剂，防 止坡口生锈或污 染
PART 4
长输管道下向焊焊接工艺参数
焊接电流
焊接电流是影响焊接质量的 重要因素之一
焊接电流过大或过小都会影 响焊接质量
焊接电流过大可能导致焊缝 过宽、过深，甚至烧穿
焊接作业人员必须穿戴防护 服、防护手套、防护鞋等个 人防护用品。
焊接作业现场应配备灭火器、 消防栓等消防设施。
焊接作业人员应接受安全培 训，掌握安全操作规程。
焊接废弃物处理与环保要求
焊接废弃物 分类：金属 废弃物、非 金属废弃物、 有害废弃物 等
废弃物处理 方法：回收 利用、焚烧、 填埋等
环保要求： 符合国家环 保标准，减 少环境污染
焊接速度：根据管道材质和厚度，选择 合适的焊接速度
焊接电流：根据管道材质和厚度，选择 合适的焊接电流
焊接电压：根据管道材质和厚度，选择 合适的焊接电压
焊缝质量检查：焊接完成后，对焊缝进 行质量检查，确保焊接质量符合要求
PART 5
长输管道下向焊焊接质量要求
焊接接头的外观质量要求
焊缝表面应平整，无明显缺陷 焊缝宽度应符合设计要求 焊缝高度应符合设计要求
焊接接头的力学性能要求
抗拉强度： 不小于母材 的80%
屈服强度： 不小于母材 的90%
延伸率：不 小于母材的 80%
硬度：不大 于母材的 10%
冲击韧性： 不小于母材 的70%
疲劳强度： 不小于母材 的80%
焊接接头的耐腐蚀性能要求
焊接接头应具有良 好的耐腐蚀性能， 能够抵抗各种化学 介质的腐蚀。
下向焊接技术在天然气管道中的应用
下向焊接技术在天然气管道中的应用下向焊接技术作为一种高效焊接工艺，符合长距离大管径金属管道的焊接需要，为长距离输送管道的建设做出了突出贡献，现已发展成为一门比较成熟的工艺。
目前天然气管道焊接采用的焊接工艺主要是下向焊接，这一工艺可显著提升焊接质量与焊接速度，保证天然气管道的工程质量，受到了业主和施工监督部门的一致好评，取得了良好的经济和社会效益。
文章将具体介绍该工艺的操作技术及特点和缺陷，然后探讨下向焊接工艺在天然气管道中的应用及注意问题，最后综述弥补缺陷的方法。
标签：下向焊接；天然气管道；应用下向焊接工艺容易掌握，与上向焊接工艺相比操作难度较小，它适合长输野外管道的大规模应用，未来将会有广阔的发展前景.城市天然气管道特点主要是作业点多、操作线路长、操作点移动频繁、焊接设备性能要求高、焊接质量高，下向焊的优点突出，适合城市的天然气管道建设。
它的焊缝缺陷少，焊缝成形美观，而且焊缝宽度小于上向焊接，焊接应力大，质量有保障。
下面将综述焊接工艺的相关内容，并具体讨论下向焊接工艺在天然气管道中的应用、注意问题和工艺施工要求，完善下向施工工艺。
1 下向焊接工艺的特点、质量控制要点和缺陷的防治1.1 下向焊接工艺的优点与上向焊接工艺和立焊以及管道全位置焊接相比，下向焊接工艺是自上而下焊接的一种焊接工艺，焊接设备采用手工电弧焊，焊接的主要优点：1.1.1 工艺参数采用小缝隙、大钝边，焊接缝隙比上向焊接工艺小，焊接质量高，焊接应力大，焊接速度高，生产效率高，可以获取相对更高的经济效益和社会效益。
1.1.2 该工艺采用向下焊接专用焊条，它由独特药皮配方制成，优点是电弧吹力大，燃烧稳定，焊接时飞溅小，焊条融化速度快，熔敷效率高，能够保护电弧和熔池。
1.1.3 焊接填充时，用相同长度的焊条焊接时，上向焊接的焊缝熔敷率地，焊接长度短于下向焊接，而且下向焊接的焊接速度高于上向焊接。
1.1.4 下向焊接的操作难度较小，焊道厚度一般为2毫米，焊缝缺陷小，能夠保证施工质量。
下向焊工艺的优点是什么
下向焊工艺的优点是什么下向焊工艺是一种常见的自动化焊接方法，被广泛应用于汽车制造、航空航天、电力设备等领域。
下向焊具有许多优点，包括以下几个方面：1. 高效性：下向焊是一种高效的焊接方法。
相比于手工焊接或其他传统焊接方法，下向焊可以实现高速和高精度的焊接。
通过自动化设备和精确的控制系统，下向焊能够快速地进行焊接作业，提高生产效率。
2. 质量稳定：下向焊工艺具有很高的焊接质量稳定性。
采用下向焊工艺可以实现稳定的焊接速度和焊接质量，避免因焊接过程中的不稳定因素导致的焊接质量不均匀或焊缝质量下降的问题。
3. 焊接质量高：下向焊工艺能够实现高质量的焊接效果。
下向焊提供了高温、高能量密度的焊接环境，可以快速、深度地熔化焊接材料，从而实现良好的焊缝形态和焊接强度。
此外，下向焊还能有效地控制气体保护和金属材料的液态流动，减少气孔和夹杂物的产生，提升焊接质量。
4. 自动化程度高：下向焊工艺实现了焊接的自动化。
利用自动焊接设备、机器人和计算机控制系统，可以在焊接过程中实现自动化的焊接操作。
自动化可以减少人力资源的使用和人为因素的干扰，提高焊接工作的一致性和稳定性。
5. 适应性强：下向焊技术适用于多种材料的焊接，包括碳钢、不锈钢、铝合金等常见金属材料。
同时，下向焊还可以适应各种焊接形式，如横焊、纵焊、平焊等。
这种适应性使得下向焊可以应用于不同领域的焊接需求，满足不同材料和结构的焊接要求。
6. 省时省力：下向焊工艺具有省时省力的优点。
相比于手工焊接，下向焊可以减少工人的体力劳动和焊接时间。
焊工只需要对设备进行简单的调整和监控，不需要过多的体力和劳动，可以减轻工人的劳动压力，提高工作效率。
7. 环境友好：下向焊工艺有助于环境保护。
由于下向焊可以实现高效、稳定的焊接效果，减少焊接过程中的气体、烟尘的产生。
此外，下向焊还可以减少焊接材料的损耗和废料的产生，降低环境污染。
总的来说，下向焊工艺具有高效性、质量稳定、焊接质量高、自动化程度高、适应性强、省时省力和环境友好等优点。
管道下向焊操作工艺及技术要点
管道全位置下向焊操作工艺及技术要点关键词：管道；下向焊；焊接工艺1 前言管道下向焊是从管道上顶部引弧，自上而下进行全位置焊接的操作技术，该方法焊接速度快，焊缝成形美观，焊接质量好，可以节省焊接材料，降低工人的劳动强度，是普通手工电弧焊所不能比拟的，现已较广泛应用于大口径长输管道的焊接，在电力建设中的全位置中低压大径薄壁管的焊接中具有一定的推广价值。
2 焊接材料选用下向焊通常要选择适当的焊接电流、焊条角度和焊接速度，通过压住电弧直拖向下或稍作摆动来完成焊接。
普通焊条易出现下淌铁水和淌渣问题，而采用管道下向焊专用焊条，严格执行焊接规范，则可解决这些问题。
通常下向焊焊条可分为两类：一类为纤维素型，如美国林肯公司的E7010-G、日本日铁公司生产的E6010和E7010-G及国产的天津金桥牌E6010等，该类焊条工艺性能好，气孔敏感性小，低温韧性高，一般应用于输油、输水管道；另一类是低氢型焊条，如德国蒂林公司生产的E8018-G等，该类焊条焊后焊缝金属韧性好，抗裂性好，广泛应用于输气碳钢管道焊接填充及盖面焊中。
纤维素型焊条焊渣量少，电弧吹力大、挺度足，防止了焊渣及铁水向下淌，而且电弧的穿透力大，特别适用于厚壁容器及钢管的打底层焊接，可以免去铲根等操作，从而提高工作效率，改善劳动条件，但由于其焊缝中氢含量较高，所以对于高压管道的焊接国内目前一般采用纤维素焊条打底加低氢型焊条填充及盖面的焊接工艺。
3 焊前准备3．1 母材及规格水平钢管对接母材牌号：20 规格：￠133*10 mm3．2 焊材纤维素型：AWS E7010 ￠3.2mm作根部填充层焊接;低氢型: E8018-G ￠ 4.0mm 盖面层焊接3.3 焊材的烘干下向焊焊条使用前应按说明书要求进行烘干。
一般纤维素型焊条烘干温度为70~80，保温0.5h, 低氢型焊条烘干温度为350 ~400 ,保温1~2h。
3．4 焊接设备选用直流焊机，如林肯INVERTIC-I-300 逆变焊机等。
下向焊焊接施工方法工艺
下向焊焊接施工方法工艺一、施工前的准备1. 材料准备- 首先呢，焊接材料得备齐喽。
像焊条啊，那是肯定不能少的。
不过呢，在选择焊条的时候，你可得根据焊接的材料来选。
这一点可别马虎呀！我就见过有人随便拿个焊条就用，结果焊接效果那叫一个差。
- 还有焊件，要确保焊件表面干净整洁。
要是焊件表面脏兮兮的，有铁锈啊、油污啥的，那焊接质量肯定好不了。
这一步看起来简单，但建议不要跳过，避免后续出现问题。
我通常会在这个环节花多一些时间，确保做得更仔细。
2. 设备检查- 焊接设备也得好好检查一下。
电焊机能不能正常工作呀？这可是关键。
你可以简单地开机试一下，看看有没有啥异常的声音或者显示。
如果有问题，赶紧解决，别等到开始焊接了才发现，那就麻烦了！你是不是也遇到过类似的情况？太让人头疼了！二、焊接过程1. 起弧2. 下向焊接- 开始下向焊接的时候，焊条的角度很重要。
要保持一个合适的角度，大概多少度呢？这个你可以根据自己的经验稍微调整一下，不必完全照搬我的方法。
不过大致的范围还是要有的，不然焊接的熔深啊、成型啊都会受影响。
我通常会一边焊接一边观察熔池的状态，这一点真的很重要，我通常会再检查一次，真的，确认无误是关键。
如果熔池看起来不太对劲，那就要调整一下焊接的速度或者焊条的角度啦。
- 焊接的速度也要掌握好。
不能太快，太快了可能会出现未熔合的情况；也不能太慢，太慢的话熔池可能会过大，成型不好看。
这就像走路一样，得有个合适的节奏。
你在焊接的时候可以自己感受一下，找到那个最适合的速度。
三、焊接后的检查1. 外观检查- 焊接完了，可别以为就大功告成了。
先进行外观检查。
看看焊接的缝是不是平整呀？有没有气孔、夹渣之类的缺陷。
这就好比检查一件艺术品的外观一样，有瑕疵可不行。
如果发现有小的气孔或者夹渣，可以用小工具处理一下，让焊接缝看起来更完美。
2. 内部质量检查（可选）- 如果要求比较高的话，还可以进行内部质量检查。
这一步不是必须的，但是对于一些重要的焊件来说，还是很有必要的。
预制直埋供热管道下向焊施工工法(2)
预制直埋供热管道下向焊施工工法预制直埋供热管道下向焊施工工法是一种常用于供热管道施工的工法，它通过预制管道进行下向焊接，具有工程质量高、施工效率高、安全可靠等特点，适用于各种供热工程。
以下是关于该工法的详细介绍。
一、前言随着城市的发展和人民对生活质量的要求提高，供热工程的需求也越来越大。
预制直埋供热管道下向焊施工工法是为了满足供热工程的需要，并提高施工效率和质量而提出的一种新的施工方法。
二、工法特点预制直埋供热管道下向焊施工工法具有以下特点：1. 管道预制：采用预制管道，可以在施工现场提高工程质量，保证管道的一致性和可靠性。
2. 下向焊接：通过下向焊接，可以避免管道轴向应力的产生，提高管道的安全性和使用寿命。
3. 施工效率高：采用预制管道和下向焊接，施工效率大大提高，可以节约人力和时间成本。
4. 节约材料：预制管道可以减少现场焊接的材料消耗，降低工程成本。
三、适应范围预制直埋供热管道下向焊施工工法适用于各种供热工程，包括城市供热管网、热力站、住宅小区等。
四、工艺原理该工法通过管道的预制与下向焊接实现了施工效率的提高和工程质量的保证。
在施工中，首先进行管道的预制，在工厂或工地预制制造好足够长度的管道。
然后，将预制好的管道运输到施工现场。
在施工现场，将管道进行准确定位和安装，并确保管道的均匀且稳定地埋入土壤中。
最后，进行下向焊接，采用专用设备对管道进行焊接，确保焊口的质量。
五、施工工艺1. 管道预制：在工厂或工地进行管道的预制，包括管材焊接、涂防腐层等。
2. 管道安装：将预制好的管道运输到施工现场，并进行准确定位和安装。
3. 管道埋设：将管道埋入土壤中，确保管道的均匀和稳定。
4. 管道焊接：采用专用设备对管道进行下向焊接，确保焊接质量。
5. 管道测试：对焊接完成的管道进行水压试验和泄漏检测，保证管道的密封性和安全性。
六、劳动组织在施工过程中，需要组织专业的施工队伍，包括技术人员、焊工、操作人员等，确保施工工艺的准确性和质量的稳定性。
焊接技术知识下向焊
焊接技术知识下向焊1.全纤维素型焊条电弧焊工艺全纤维素型下向焊是国内外管道施工中使用最广泛的焊接工艺方法。
根据管线开裂方式不同，考虑其止裂性能、输油管道和低压力、低级别输气管道可选用纤维素型焊条电强焊工艺，主要应用于钢材为X70以下的薄壁大口径管道的焊接。
纤维素型焊条易于操作，具有高的焊接速度，约为碱性焊条的两倍：有较大的熔透能力和优异的填充间隙性能，对管子的对口间隙要求不很严格：焊缝背面成形好，气孔敏感性小，容易获得高质量的焊缝，焊缝射线探伤一次合格率高：并适用于不同的地域条件和施工现场，如水网地带环境，自动、半自动焊接设备不能进入的区域，但在采用此种工艺时，由于扩散氢含量较高，为防止冷裂纹的产生，应注意焊接工艺过程的控制。
采用的主要焊条有E6010、E7010、E8010.E001D等，直流电源，电源特性为下降外特性，一般采用为管道专用的逆变焊机或品闸管焊机。
电流极性为根焊直流正接，保证有足够大的电弧吹力，其他热焊、填充盖面采用直流反接。
2.纤维素型焊条根焊+低氢型焊条电弧焊工艺氢型焊条填充、盖面的手工下向焊方法。
这种焊接方法主要用于钢管材质级别较高的管道的也称为混合型下向焊，是指长输管道现场组焊时，采用纤维素型焊条打底焊、热焊，低连接：气候环境恶劣、输送酸性气体极高的含硫油气介质管道的连接，要求焊接接头具有较好的低温冲击韧性的管道或者厚壁管道的焊接，通常的全纤维素型焊接方法难以达到管道接侵，为保证管道力学性能符合要求，同时尽可能地提高焊接速度，因而选择混合型下向焊方头质量要求，而低氧型焊条的抗冷裂纹和冲击韧性较纤维素型焊条要好，但其熔化速度较法。
在1996年建设的陕京输气管道中首次采用了该方法，取得了良好的焊接效果。
纤维素型焊条下向焊接的显著特点是根焊适应性强，根焊速度快，工人容易掌握，射线探伤合格率高，青遍用于混合焊接工艺的根焊，低氢下向焊接的显着特点是焊缝质量好，适合于焊接较为重要的部件，如连头等，但工人掌握的难度较大采用的主要纤维素型焊条有E6010、E7010、E8010、E9010等，低氧型焊条有E7018、E8018.采用直流电源，电源特性为下降外特性，一般为管道专用的逆变焊机或品闸管焊机。
浅析石油管道焊接工艺的中下向焊技术
浅析石油管道焊接工艺的中下向焊技术石油管道焊接中下向焊技术作为一种被广泛应用在石油管道焊接中的工艺，因其具有焊接速度快、焊接质量好，焊接外观精美、节省焊材等多方优势深受行业喜爱。
作为母目前被我国运用最为广泛且最为成熟的焊接工艺，对下向焊技术的应用需要根据施工范围、施工条件、自然环境的限制适时的进行调整与转换。
在石油运输过程中管道的密性与强度对运输安全与否具有非常重大的影响。
因此，在运用下向焊技术工艺的过程中需要根据技术工艺的焊条特点以及焊接工艺下进行进而保证管道运输的完好性以及安全性。
标签：石油管道；焊接工艺；中下向焊技术我国是一个地域辽阔，能源资源蕴藏丰富的国家。
作为发展中国家近年来我国经济发展脚步愈来愈快，各行各业对能源资源的消耗量也逐步增加且呈现出一个增长趋势。
管道运输作为一种成本较低的运输形式，在石油运输的过程中被广泛采用。
开展管道石油运势对于减轻运输压力以及满足海上油气资源开发与运输具有非常良好的作用。
在石油运输过程中对管道的密性以及强度是最为关键所在，是保障石油管道质量以及石油运输安全性的重要条件。
1 全纤维素型下向焊接技术全纤维素型下向焊接对焊机的主要要求是：一是具有陡降外特性，静特性曲线A段适当提高。
二是外拖推力电流起作用时其数值要足够大。
三是适当提高静特性曲线外拖拐点，以达到小滴过度。
该工艺的关键在于打底焊时要求单面焊双面成形，仰焊位置时防止熔滴在重力作用下出现背面凹陷及铁水粘连焊条。
我国早期的下向焊均是纤维素型。
2 混合型下向焊接技术混合型下向焊接是指在长输管道的现场组焊时，采用纤维素型焊条根焊、热焊，低氢型焊条填充焊、盖面焊的手工下向焊接技术。
主要用于焊接钢管材质级别较高的管道。
3 复合型下焊接技术复合型下向焊是指根焊及热焊采用下向焊接方法，填充焊及盖面焊采用向上焊接方法的焊接工艺。
其主要应用于焊接壁厚较大的管道。
20世纪90年代末期，大壁厚管材广泛应用国内外油、气和水电工业长输管道中，水电工业的压力管道中一般管径达1m以上，壁厚达10 ～60mm，在我国北方寒冷地区油气管道壁厚也达到10 ～24mm。
下向焊工法.doc
SMAW / FCAW 管道下向焊工法SMAW/ FCAW 下向焊是指根焊采用手工电弧焊，填充盖面采用自保护药芯焊丝熔化极半自动焊的一种焊接方法。
它是目前国内外在管道施工，尤其在长输管线施工中一项重要的焊接工艺，与传统焊接方法（手工电弧上向焊）有其独特的优越性。
我国在九十年代引进并开始应用到管道工程施工，我公司是首次在“西气东输”管道施工中应用。
为了加快该新的焊接工艺推广应用，保证工程质量，提高工效，特制定本工法。
SMAW/ FCAW 的焊接方法为焊接流水作业创造了条件。
本工法是在总结了我公司在“西气东输”六标项目的管道焊接施工实践经验的基础上编制而成。
1 特点1.1本工法采取了纤维素焊条直流正接根焊，熔化极半自动焊填充盖面的施工方法。
1.2采用纤维素型焊条直流正接进行根焊，具有操作灵活、抗风性能好、适应性强、焊速快、单面焊背面成型平缓、均匀、美观、内在质量保证。
1.3填充盖面全部采用自保护药芯焊丝直流正接半自动焊方法具有较优越的技术经济指标，其熔敷效率高，焊接速度快，全位置成型好，环境适应能力强，焊工易于掌握，焊缝质量稳定。
2 适用范围本工法可适用于长输管线工程中，直径》300mm以上管道的焊接。
3 工艺原理3.1 根焊采用纤维素下向焊条，其药皮中含有15%以上的有机物（纤维物），具有极强的造气功能，焊接时分解出大量的CO和CO气体，在保护熔池的同时增加了电弧吹力，保证了熔滴在全位置焊接时向熔池稳定过渡，并阻止铁水下淌，同时熔透能力强，焊缝背面成型好，气孔敏感性小，易获得高质量的焊缝。
3.2填充盖面采用自保护药芯焊丝半自动下向焊，由于药芯在高温分解释放出大量气体对电弧及熔池进行保护，同时通过熔渣对熔池及凝固焊缝金属进行保护，故焊缝质量稳定，熔敷率高，焊接速度快。
3.3纤维素下向焊条与自保护药芯焊条均应采取直流焊接，其不同极性连接方法会影响焊接过程及效果。
4工艺流程图5 工艺要求5.1以合格的焊接工艺评定为依据，编制详细的焊接作业指导书。
天然气管道下向焊接缺陷及防止措施
天然气管道下向焊接缺陷及防止措施下向焊工艺是从60年代中期开始发展起来的一种手工电弧焊焊接工艺方法，目前天然气管线施工中被广泛使用的一种焊接方法。
我公司在南京天然气高压管道工程中柳塘调压站55／1、岗下轻油连接线中采用了下向焊焊接工艺，其焊接特点是，在管道水平放置固定不动的情况下，焊接热源从顶部中心开始垂直向下焊接，一直到底部中心。
其焊接部位的先后顺序是：平焊、立平焊、立焊、仰立焊、仰焊。
下向焊焊接工艺采用纤维素下向焊焊条，这种焊条以其独特的药皮配方设计，与传统的由下向上施焊方法相比，其优点主要表现在：(1)焊接速度快，生产效率高。
因该种焊条铁水浓度低，不淌渣，比由下向上施焊提高效率50％。
(2)焊接质量好，纤维素焊条焊接的焊缝根部成形饱满，电弧吹力大，穿透均匀，焊道背面成形美观，抗风能力强，适于野外作业。
(3)减少焊接材料的消耗，与传统的由下向上焊接方法相比焊条消耗量减少20％-30％。
(4)焊接一次合格率可达90％以上。
下向焊焊接中易产生的缺陷及其防止措施如下：1焊接中易产生的缺陷1．1夹渣产生的原因(1)打底焊后清根不彻底，致使在快速热焊时，未能使根部熔渣完全溢出。
(2)打底焊清根的方法不当，使根部焊道两侧沟槽过深，呈现“W”状。
在快速热焊时，流到深槽的熔渣来不及溢出而形成夹渣。
(3)在6点钟位置收弧过快也易产生夹渣。
1．2气孔产生的原因(1)盖面焊时，熔池过热，吸覆大量的周边空气。
(2)盖面焊时，焊条摆动幅度太大，熔池保护不良。
(3)根部间隙过小，容易产生根部针形气泡。
(4)焊条未在规定时间内用完或长时间暴露在空气中。
1．3裂纹产产的原因(1)如果施工地段起伏较大，土墩未及时垫到位，使管子处在受力状态，在焊接收弧点(尤其是6点钟位置)易出现应力裂纹。
(2)在焊接过程中，如过早松开或撤离对口器，致使熔池中的铁水未来得及凝固好，在焊接收弧处容易产生裂纹。
(3)焊工在6点钟位置采用直线熄弧等不当的收弧方法，致使熔池未填满形成弧坑而出现弧坑裂纹。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
下向焊工艺的特点及技术
其焊接特点是，在管道水平放置固定不动的情况下，焊接热源从顶部中心开始垂直向下焊接，一直到底部中心。
其焊接部位的先后顺序是:平焊、立平焊、立焊、仰立焊、仰焊。
下向焊焊接工艺采用纤维素下向焊焊条，这种焊条以其独特的药皮配方设计，与传统的由下向上施焊方法相比，其优点主要表现在:
(1)焊接速度快，生产效率高。
因该种焊条铁水浓度低，不淌渣，比由下向上施焊提高效率50%。
(2)焊接质量好，纤维素焊条焊接的焊缝根部成形饱满，电弧吹力大，穿透均匀，焊道背面成形美观，抗风能力强，适于野外作业。
(3)减少焊接材料的消耗，与传统的由下向上焊接方法相比焊条消耗量减少20%-30%。
(4)焊接一次合格率可达90%以上。
下向焊焊接中易产生的缺陷及其防止措施如下:
1焊接中易产生的缺陷
1.1 夹渣产生的原因
(1)打底焊后清根不彻底，致使在快速热焊时，未能使根部熔渣完全溢出。
(2)打底焊清根的方法不当，使根部焊道两侧沟槽过深，呈现“W”状。
在快速热焊时，流到深槽的熔渣来不及溢出而形成夹渣。
(3)在6点钟位置收弧过快也易产生夹渣。
1.2 气孔产生的原因
(1)盖面焊时，熔池过热，吸覆大量的周边空气。
(2)盖面焊时，焊条摆动幅度太大，熔池保护不良。
(3)根部间隙过小，容易产生根部针形气泡。
(4)焊条未在规定时间内用完或长时间暴露在空气中。
1.3 裂纹产产的原因
(1)如果施工地段起伏较大，土墩未及时垫到位，使管子处在受力状态，在焊接收弧点(尤其是6点钟位置)易出现应力裂纹。
(2)在焊接过程中，如过早松开或撤离对口器，致使熔池中的铁水未来得及凝固好，在焊接收弧处容易产生裂纹。
(3)焊工在6点钟位置采用直线熄弧等不当的收弧方法，致使熔池未填满形成弧坑而出现弧坑裂纹。
1.4 内凹产生的原因
(1)对口间隙过大。
(2)打底焊时焊条送人深度不够。
(3)焊接电流过大，热焊时在5-7点钟位置运弧太慢。
2针对易产生的缺陷所应采取的措施
根据工程用的管材和焊材要求，对每次工程要作好焊接工艺评定，编写好焊接工艺操作规程，并要求电焊工严格按焊接工艺规程要
求进行操作施焊。
作好焊材的保护，焊条在运输和存放过程中，严禁摔、撞、磕及碰等，确保焊材的完好性。
2.1 焊前准备要求
(1)组对前应将坡口及其内外侧表面不小于25mm区域范围内的油、漆、垢、锈和毛刺等杂物采用电动钢丝刷清理干净，且不得有裂纹、夹层等缺陷，并呈现金属光泽。
(2)组对前要对坡口进行修磨，使坡口角度及钝边等符合设计参数和焊接工艺要求。
(3)焊接施工前应用砂轮机将钢管两端15 mm内的螺旋焊缝磨成缓坡，以保证该处焊道熔合良好。
(4)管道组对尺寸要符合焊接工艺要求。
2.2 焊接过程中采取的措施
(1)防止夹渣的措施
打底焊后要派专业砂轮工进行清渣，清根要彻底，每个接头点一定要打平。
清根时要将根焊道清成“U”形槽，避免清成“W”形槽。
6点钟收弧时要将熔池填满后，再运弧到成形的焊缝上进行收弧，要采用平甩法熄弧。
(2)防止气孔的方法
①盖面时，电流不要太大(电流应低于填充焊电流)，采用小电流、短电弧、快焊速焊接，避免过热现象，防止表面气孔。
②焊接时采用适应的运条技术，否则将使熔池超前，易造成长时间短路、焊条粘在焊道上，这对脱氧不利，易产生气孔，但是焊条摆动宽度不应超过焊条直径的两倍，否则也易产生气孔。
③防止组对间隙过小缺陷，由于组对间隙过小，在焊接时造成过大的母材稀释作用，而妨碍排气，致使形成根部针状气泡。
④焊条在使用过程中，要存放在焊条保温筒内，要随用随取，严禁焊条暴露在外，以防焊条受潮。
(3)防止裂纹的措施
①在起伏地段施工时，土墩要及时垫到位，或采用倒链配合，严格控制在焊接过程中焊口受力现象。
②焊接过程中严禁松撤对口器。
③电焊工在6点钟收弧时，一定要保证熔池填满，且采用平用法方式熄弧，严禁采用直线式方法熄弧。
(4)防止内凹缺陷的措施
①加强质检力度，控制组对质量，确保组对间隙，钝边符合焊接工艺要求。
②土墩一定垫得足够高(一般不低于400mm)以便于焊工操作，保证运条深度;
③打底焊时电流不易过大，而热焊在5-7点钟时运条速度要适中，不要太慢。
