E3X-HD10光纤放大器
欧姆龙 E3X-HD 使用说明书
UP/DOWN1-32-22-31-11-2 L/D1pnt full*2192185-2B-1--2-4-14-3rstMODEMODEyesrstrst userMODEUP/DOWNUP/DOWNUP/DOWN4-2L/DMODEUP/DOWNMODEUP/DOWNMODEUP/DOWNMODE12345MODE UP/DOWNUP/DOWNMODE30003500 L/DL/D100 9999 999920008000-3--4--1--2-Incident light level setting: The larger incident level of the Step 1 and 2 values is adjusted to the power tuning level.Threshold setting: Set to the middle between the Step 1 and 2 incident light levels.PRECAUTIONS ON SAFETYPRECAUTIONS FOR SAFE USEPRECAUTIONS FOR CORRECT USEChecking the Package ContentINSTRUCTION SHEETPRECAUTIONSIndicates a potentially hazardous situation which, if not avoided, may result in minor or moderate injury or in property damage.• Amplifier Unit: 1 • Instruction Sheet (this sheet): 1 (Japanese, English and Chinese)Do not use the product with voltage in excess of the rated voltage.Never use the product with an AC power supply. Otherwise, ■ Mounting on DIN TrackLet the hook on the Amplifier Unit's Fiber Unitconnection side catch the track and push the unit until it clicks.■ Removing from DIN TrackPush the unit in the direction 1.■ Mounting Ampli er Units in Group (Wire-saving Connector Type Models)■ Use Fiber CutterInsert a Fiber Unit into a fiber cutter hole.Press down the blade at a singlestroke to cut the Fiber Unit.■ Mount Fiber UnitOpen the protective cover.Raise the lock lever.Insert the Fiber Unit in the fiberunit hole to the bottom.Return the lock lever to the originalposition and fix the Fiber Unit.Through-beam: Workpiece is present1.DIN track and push them until they click.Single Core Multi Core1.1.1.1.1.2.3.4.2.3.Slide the Ampli er Units in the direction 2.2. 1.2.WorkpieceWorkpiecePower Supply Connecting TerminalSetting is CompletedWhen mounting a coaxial reflective Fiber Unit, insert the single-core Fiber Unit to the upper hole (Emitter side) and the multi-core Fiber Unit to the lower hole (Receiver side).1-3Mounting Fiber Unit2-2Switching Control OutputSmart Tuning [Easy Sensitivity Setting]2-31-1DimensionsL/D1.Release the button when [ ] is displayed.The red digital display changes .Incident light level setting: The incident level in Step 1 is adjusted to "0".Threshold setting: The value is set to approx. 7% of the incident light level of 1. If the incident light level of 1 is smaller during long distance detection, the minimum value by which an output is correctly turned ON will be set.Lift it up in the direction 2.2.Step 1 and Step 2 can be reversed.the slave Amplifier Units.Insert a standard Fiber Unit up to the position in which it is cut; and a thin-diameter Fiber Unit to the bottom of the hole.from separating due to vibration or other cause.4.Re ective: Set to "Light ON" to turn theoutput ON with a workpiece in the detection area.[L/D Indicator] turns ON.Through-beam: Set to "Dark ON" to turn the output ON with a workpiece in the detection area.[L/D Indicator] turns ON.even with a single amplifier unit.The following precautions must be observed to ensure safe operation of the Sensor.• Do not use the Sensor in environments subject to flammable or explosive gases.• Do not use the Sensor in environments subject to exposure to water, oil, chemicals, etc.• Do not install the Sensor in environments subject to intense electric field or ferromagnetic field.• Do not attempt to disassemble, repair, or modify the Sensor Unit in any way.• Do not apply voltages or currents that exceed the rated ranges.• Do not use the Sensor in any atmosphere or environment that exceeds the ratings.• Do not miswire such as the polarity of the power supply.• Connect the load correctly.• Do not short both ends of the load.• Do not use the Sensor if the case is damaged.• When disposing of the Sensor,treat it as industrial waste.• Burn injury may occur. The Sensor surface temperature rises depending on application conditions, such as the ambient temperature and the power supply voltage. Use caution when operating or cleaning the Sensor.• High-Voltage lines and power lines must be wired separately from this product. Wiring them together or placing them in the same duct may cause induction, resulting in malfunction or damage.• When setting the Sensor, be sure to check safety such as by stopping the equipment.(1) Locations subject to direct sunlight(2) Locations subject to condensation due to high humidity (3) Locations subject to corrosive gas(4) Locations subject to vibration or mechanical shocks exceeding the rated values • Use an extension cable with a minimum thickness of 0.3 mm 2 and less than 100 m long.• Do not apply the forces on the cord exceeding the following limits:Pull: 40N; torque: 0.1N·m; pressure: 20N; bending: 3 kg• The Sensor is ready to operate 200 ms after the power supply is turned ON. If the Sensor and load are connected to power supplies separately, turn ON the power supply to the Sensor first.• When using a Wire-saving connector type product, place a protective label (provided with the E3X-CN series connectors) on the power supply connecting terminals that are not used, to prevent electric shock or short circuit.• Output pulses may occur when the power supply is turned OFF. Turn OFF the power supply to the load or load line first.• Excessive incident light cannot be sufficiently handled by the mutual interference prevention function and may cause malfunction. To prevent this, set a higher threshold level.• Make sure that the power supply is turned OFF before connecting, separating or adding Amplifier Units.• Do not pull or apply excessive pressure or force (exceeding 9.8N) on the Fiber Unit when it is mounted on the Amplifier Unit.• The E3X-MC11-SV2 and E3X-MC11-S Mobile Consoles cannot be used.• Mutual interference prevention does not function among the E3X-DA-N/SD/NA amplifiers. It functions among E3X-DA-S/MDA models.• The E3X-DRT21-S, E3X-CRT and E3X-ECT Communication Units cannot be used.• Always keep the protective cover in place when using the Amplifier Unit.• Dor not use thinner, benzine, acetone, and lamp oil for cleaning.Incident light level setting: Adjust the max. incident light level on Step 1 as the power tuning level.Threshold setting: Set to the middle between max. and min. incident light levels on Step 1.Incident light level setting: The Step 2 incident level is adjusted to half the power tuning level.Incident light level setting: The Step 2 incident light level is adjusted to the power tuning level.Threshold setting: Set to the value obtained by [Incident Level at Step 2 x Percentage Tuning Level + Incident Level at Step 2].Percentage TuningSmart Tuning ErrorPress button to adjust the threshold level.1.2.1.2.1.UP/DOWNSetting is CompletedThe red digital display changes .Refer to " Detailed Settings".Hold the key for high-speed level adjustment.No Smart Tuning other than Power Tuning can be used if Percentage Tuning is set.Threshold setting: Set to the same value as the Step 2 incident level.through while [ ] -> [ ] -> [ ] is displayed in red digital.seconds or longer until [ ] is displayed in red digital. After the workpiece passes 1.*2192185-2ModelNPN OutputPNP OutputE3X-HD11E3X-HD41Number of Control OutputsConnection MethodLight Source (Wavelength)Power Supply VoltagePower ConsumptionControl OutputProtection CircuitsAmbient IlluminationAmbient Temperature RangeAmbient Humidity RangeInsulation ResistanceDielectric StrengthVibration ResistanceShock ResistanceMaterialPre-wired TypeE3X-HD14E3X-HD44M8 Connector TypeWire-saving Connector Type*1Red 4-element LED (625 nm)12 to 24 VDC ±10%, ripple (p-p) 10% max.Possible for up to 10 units *2Case: Heat resistant ABS (ABS) / Cover: Polycarbonate (PC)E3X-HD6E3X-HD8EnableKey Lock FunctionZero Reset FunctionRatings and Speci cations4-3Normal: 720 mW max. (current consumption: 30 mA max. at powersupply voltage of 24 VDC; 60 mA max. at power supply voltage of 12 VDC)Power supply reverse polarity protection, output short-circuit protection andoutput reverse polarity protectionMutual Interference PreventionOperating and storage: 35% to 85% (with no condensation)20 MΩ min. (at 500 VDC megger)1,000 VAC at 50/60 Hz for 1 minuteReceiver side: Incandescent lamp: 20,000 lux max. / Sunlight: 30,000 lux max.Power-saving ECO: 530 mW max. (current consumption: 22 mA max. at powersupply voltage of 24 VDC; 44 mA max. at power supply voltage of 12 VDC)Load power supply voltage: 26.4 VDC; NPN/PNP open collector;load current: 50 mA max.; residual voltage: 2 V max.L/Dbutton for 3 seconds or longer.button when a timer menu (other display than"----") is displayed. Use button to set thetime. (1 to 9999ms in 1 ms steps; the initial value: 10 ms)Press button in [ ] menu, then usebutton to set the percentage tuning level.(-99% to 99% in 1% steps; the initial value: -10%)Disables all button operations. [ ] is displayed when the button is pressed.Changes the incident light level to "0". The threshold level is also shifted accordingly.Select [ ] in and press button.Select [ ] in and press button.MODEMODEUP/DOWNUP/DOWNApprox. 65 g Approx. 20 g Approx. 22 gInput/Output Circuit Diagram4-2CancelWeight (Main Unit Only)Maximum connectable unitsItemThreshold ValueControl OutputInitial Value55L-on* Settings for other functions are returned tothe detailed setting initial values.Hold button for 3 seconds or longer to enter SET mode.MODESET mode provides the function settings described hereafter. The initial display shownafter transition from one function to another represents the factory default.Differential Setting Response Time12345250 μs500 μs1 ms10 ms100 msUP/DOWNUP/DOWNUse button to specify the response time.Detects if the absolute value of the incident light levelchange of the set response time is larger than thethreshold value. The display shows the change of theincident light level of the set response time in red.Smart Tuning is canceled if the detection modeis changed.*The communication and mutual interferenceprevention functions are disabled when thedetection mode is set to Super High-speed Mode.Changing the Target Incident Light Level(Power Tuning Level)Detecting Transparent or Small WorkpieceDetecting Incident Light Level ChangeFunction Setting DescriptionFunction Setting DescriptionChanging Functions to Set in SET Mode[ ]: Functions 1. to 5. can be set.[ ]: Functions 1. to 10. can be set.Stable Detection Regardless of Incident LightLevel ChangeAPC (Auto Power Control)Always ON16 unitsMODEUP/DOWN10 to 55 Hz with a 1.5-mm double amplitude for 2 hours each in X, Y and Z directions500 m/s2, for 3 times each in X, Y and Z directionsUse button to set the power tuning level.[100 to 9999 in 1 steps; the initial value: 9999]Operating: Groups of 1 to 2 Ampli ers: −25°C to 55°CGroups of 3 to 10 Ampli ers: −25°C to 50°CGroups of 11 to 16 Ampli ers: −25°C to 45°CStorage: −30°C to 70°C (with no icing or condensation)Refer to " Convenient Setting Features"Refer to " Convenient Setting Features"Refer to "2-3 Smart Tuning"The incident light level in setting mode is areference value. It may be changed whenswitched to detection mode.When the differential function is enabled,the detection function setting is disabled.Smart tunings except power tuning are disabled.The adjustment range of powr tuning is approx.1 to 1/100 times.*1: Either of E3X-CN11 (Master connector: three core) and E3X-CN12 (Slave connector: single core) can be used.*2: When selecting the inspection function as highest speed mode (SHS), the communications function will bedisabled and mutual interference prevention function and communications function cannot be used.When a power tuned E3X-DA-S is included, up to six units can be connected with the mutual interferenceprevention function enabled. When a power tuned E3X-MDA is included, up to ve units can be connected withthe mutual interference prevention function enabled.-3--4-受光量设定：将1、2中受光量大的一方调整为光量调整等级。
E3X-HD
智能光纤放大器
Ӵ ᛳ ఼
E3X-HD
即使是高功能，使用一个手指也能轻松操作。 能够长期稳定检测的光纤放大器
• 一个按钮即可进行最佳设定 配备 “Smart Tuning”
• 追求可用性的设计、任何人都可轻松设定 • 感知脏污及振动·LED常年老化，自动校正受光量·投光量。 • 最高级的压倒性功率下也可稳定检测低反射检测物体和大型检测物体 （配备GIGARAYII）
负载电源电压 DC26.4V以下，集电极开路输出型 （NPN/PNP输出 因型号而异） 负载电流：50mA以下 （残留电压2V以下）、
OFF状态电流0.5mA以下
保护回路
电源逆接保护、输出短路保护、输出逆连接保护
响应时间
高速模式 （SHS） *3
高速模式 （HS） 标准模式 （Stnd）
动作、复位： 动作、复位： 动作、复位：
ห้องสมุดไป่ตู้
䕧ߎᰒ冫
L D DPC ST O U T
䯜ؐ˄㓓˅ ফܝ䞣˄㑶˅
ⓣ⎆Ẕ⌟఼
ѻક䗝ൟ ݅䗮⊼ᛣџ乍
ܝ㑸ऩܗ ܝ㑸Ӵᛳ఼
E3X-HD E3X-ZD E3X-DA-S E3X-DAC-S Ӵᛳ఼⫼ 䗮ֵऩܗ
ݐ乒ᣝ䪂᪡ᗻ䇃᪡䰆ℶᗻ
᠈ⴔ༫䕏ᵒ᪡
䲒ҹ ᣝࡼʽ
ᣝ䪂῾ ᥦ៤ϔᥦ
वԣʽ
᮴⊩᷵ℷᯊ 䮾⚕
DPC
ᯊ䯈
72
䆶⬉䆱 400-820-4535 ᳔ᮄֵᙃ
种类
■ 光纤放大器
标准 【外形尺寸图➜P.78】 形状
连接方式
导线引出型 （2m）
NPN输出 E3X-HD11 2M
ܝ E3X-HD 㑸
OMRON E3X-DAC-S 颜色传感型 数字式光纤传感器 说明书
颜色识别参考产品样本订购本公司工业自动化产品（以下简称本公司产品）时，当报价表、合同、规格书等没有提及特别说明事项时，适用以下的保证内容、免责事项、适合用途的条件等。
请务必在确认以下内容后进行订货。
1．保证内容①保证期限本公司产品的保证期限为购买后或在指定地点交货后1年。
②保证范围在上述保证期限内由于本公司的责任造成所购商品故障的情况下，本公司负责免费对故障产品进行维修或更 换，用户可以在购买处进行更换或要求维修。
但故障是由以下原因引起时，则不属于保证对象范围： a) 在本公司产品说明书所述条件••环境••使用方法以外的情况下使用而引起故障 b) 非本公司原因引起的故障c) 非本公司进行的改造和修理引起故障 d) 进行了本公司记述使用方法以外的使用e) 货品出厂时，当时的科学水平无法预见可能引起问题时 f) 其它由于天灾、灾害等非本公司负责的因素同时，上述保证仅指本公司产品本身，由于本公司产品故障所引起的损害排除在保证对象以外。
2．责任限定①因本公司产品引起的特别损失、间接损失、及其他相关损失等情况，本公司不承担任何责任。
②使用可编程设备时，因非本公司人员进行的编程，或者由此所引起的后果，本公司不负担任何责任。
3．适合用途、条件①当本公司产品与其他产品组合使用时，客户应事先确认适用规格••导则或者规制等。
另外，将本公司产品用于客 户的系统、设备、装置时，客户应自己确认其适用性。
若不执行上述事项时，本公司将对本公司产品的适合性不承 担责任。
②用于下述场合时，请与本公司销售人员商谈，确认产品规格书，并应选择额定••性能有一定余地的产品，同时应当 考虑各种安全对策，即使发生故障，也能将危险降低到最小程度的安全回路等。
a) 用于户外、可能有潜在的化学污染或电气故障的用途、或产品图册中未述及的条件/环境下使用时b) 原子能控制设备、焚烧设备、铁路/航空/车辆设备、医用设备、娱乐设备、安全装置以及必须符合行政机关和个 别行业特殊规定的设备c) 可能危及人身财产的系统、设备、装置 d) 煤气、自来水、电力的供应系统、24小时连续运转系统等要求高可靠性的设备 e) 其它的，类似上述a)~d)的，要求高度安全性的用途③当用户将本公司产品用于与人身财产安全密切相关的场合时，应做到明确系统整体的危险性，为确保安全性应 采用特殊的冗余设计，同时按照本公司产品在该系统中的适用目的，做到配套的配电••设置等。

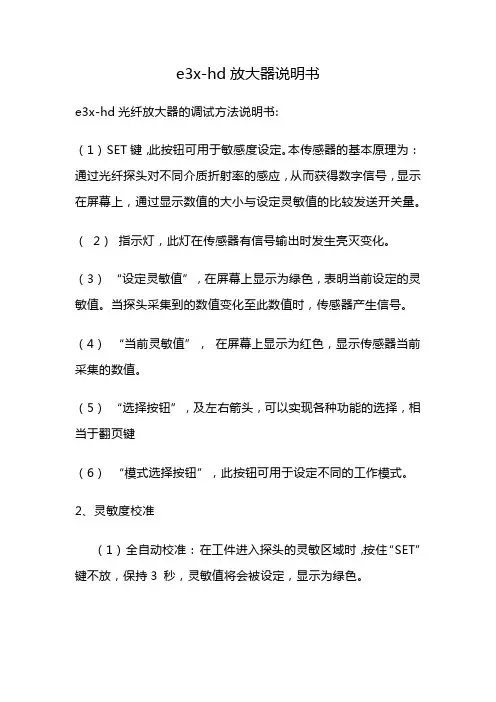

e3x-hd放大器说明书
e3x-hd放大器说明书
e3x-hd光纤放大器的调试方法说明书:
（1）SET键，此按钮可用于敏感度设定。
本传感器的基本原理为：通过光纤探头对不同介质折射率的感应，从而获得数字信号，显示在屏幕上，通过显示数值的大小与设定灵敏值的比较发送开关量。
（2）指示灯，此灯在传感器有信号输出时发生亮灭变化。
（3）“设定灵敏值”，在屏幕上显示为绿色，表明当前设定的灵敏值。
当探头采集到的数值变化至此数值时，传感器产生信号。
（4）“当前灵敏值”，在屏幕上显示为红色，显示传感器当前采集的数值。
（5）“选择按钮”，及左右箭头，可以实现各种功能的选择，相当于翻页键
（6）“模式选择按钮”，此按钮可用于设定不同的工作模式。
2、灵敏度校准
（1）全自动校准：在工件进入探头的灵敏区域时，按住“SET”键不放，保持3 秒，灵敏值将会被设定，显示为绿色。
（2）两点校准：在工件未进入灵敏区域时，按住“SET”键保持三秒，有一个敏感值被记忆，然后将工件放置在敏感区域，按下“SET”键保持三秒，另一个敏感值被记忆，当敏感值从一个值变化为另一值时，传感器产生电平变化。
（3）一般校准：也可以通过按“选择按钮”，及左右键来增减敏感度的设定值。
（4）位置校准：在工件未进入灵敏区域时，按住“SET”键保持三秒，然后将工件放置在离探头一定距离，按下“SET”键保持三秒，一个敏感值被记忆，当工件每次到达此位置时，传感器产生电平变化。
3、常开常闭设定
按下最右侧的开关选择按钮，可以选择，内部开关为常闭还是常开。
E3X-HD10-V光纤放大器
光纤放大器E3X-HD 系列形状连接方式型号NPN输出PNP输出导线接出型(2m) E3X-HD11 2M E3X-HD41 2M 省配线接插件E3X-HD6E3X-HD8M8接插件E3X-HD14E3X-HD44传感器通信单元用接插件E3X-HD0导线接出型(2m) E3X-HD10E3X-HD10-V导线接出型(2m) E3X-HD11 E3X-HD11-FCN传感器通信单元通信方式形状适用光纤放大器型号型号CompoNetE3X-HD0E3X-MDA0E3X-DA0-SE3X-CRT EtherCAT E3X-ECT附件（另售）省配线接插件（省配线接插件型必需）光纤放大器不附带，请务必订购。
※附带保护膜种类形状导线长度芯线数型号母接插件2m3线E3X-CN11资接插件1线E3X-CN12传感器I/O接插件（M8接插件型必需）光纤放大器不附带，请务必订购。
※附带保护膜形状导线长度芯线数型号2m4线XS3F-M421-402-A5m XS3F-M421-405-A 2m XS3F-M422-402-A5m XS3F-M422-405-A 安装支架放大器不附带，请根据需要进行订购。
形状型号数量E39-L143 1DIN导轨放大器不附带，请根据需要进行订购。
形状种类型号数量浅型/全长1m PFP-100N浅型/全长0.5m PFP-50N1深型/全长1m PFP-100N2终端板在传感器通信单元中附带1组（2个）。
放大器不附带，请根据需要进行订购。
形状型号数量PFP-M 1信息更新: 2013年3月29日免维护免维护，长期稳定检测【智能功率控制】针对LED常年老化造成的投光量降低及脏污等导致的受光量降低现象，通过智能功率控制功能，自动感知并保持最佳检测状态。
环境适应性强，免维护。
投光量和受光量的双重校正，实现免维护想要检测各种颜色，大小的工件在所有检测场合中游刃有余搭载发光元件GIGA RAYⅡ同级最高水准的GIGA RAY II的压倒性大功率，黑橡胶等低反射率检测及大型被检测体，以及以往检测不稳定的工件也能稳定检测。
欧姆龙光电传感器原理及工作方式
传感器光电传感器概要光电传感器的定义「光电传感器」是利用光的各种性质，检测物体的有无和表面状态的变化等的传感器。
光电传感器主要由发光的投光部和接受光线的受光部构成。
如果投射的光线因检测物体不同而被遮掩或反射，到达受光部的量将会发生变化。
受光部将检测出这种变化，并转换为电气信号，进行输出。
大多使用可视光（主要为红色，也用绿色、蓝色来判断颜色）和红外光。
光电传感器如下图所示主要分为3类。
（详细内容请参见「分类」）对射型回归反射型扩散反射型光电传感器特长①检测距离长如果在对射型中保留10m以上的检测距离等，便能实现其他检测手段（磁性、超声波等）无法离检测。
达到的长距②对检测物体的限制少由于以检测物体引起的遮光和反射为检测原理，所以不象接近传感器等将检测物体限定在金属，它可对玻璃.塑料.木材.液体等几乎所有物体进行检测。
③响应时间短光本身为高速，并且传感器的电路都由电子零件构成，所以不包含机械性工作时间，响应时间非常短。
④分辨率高能通过高级设计技术使投光光束集中在小光点，或通过构成特殊的受光光学系统，来实现高分辨率。
也可进行微小物体的检测和高精度的位置检测。
⑤可实现非接触的检测可以无须机械性地接触检测物体实现检测，因此不会对检测物体和传感器造成损伤。
因此，传感器能长期使用。
⑥可实现颜色判别通过检测物体形成的光的反射率和吸收率根据被投光的光线波长和检测物体的颜色组合而有所差异。
利用这种性质，可对检测物体的颜色进行检测。
⑦便于调整在投射可视光的类型中，投光光束是眼睛可见的，便于对检测物体的位置进行调整。
光电传感器原理①光的性质直射光在空气中和水中时，总是直线传播。
使用对射型传感器外置的开叉来检测微小物体的示例便是运用了这种原理。
曲折是指光射入到曲折率不同的界面上时，通过该界面后，改变行进方向的现象。
反射（正反射、回归反射、扩散反射）在镜面和玻璃平面上，光会以与入射角相同的角度反射，称为正反射。
3个平面互相直角般组合的形状称为三面直角棱镜。
E3X-HD11-FCN 光纤放大器
光纤放大器E3X-HD 系列形状连接方式型号NPN输出PNP输出导线接出型(2m) E3X-HD11 2M E3X-HD41 2M 省配线接插件E3X-HD6E3X-HD8M8接插件E3X-HD14E3X-HD44传感器通信单元用接插件E3X-HD0导线接出型(2m) E3X-HD10E3X-HD10-V导线接出型(2m) E3X-HD11 E3X-HD11-FCN传感器通信单元通信方式形状适用光纤放大器型号型号CompoNetE3X-HD0E3X-MDA0E3X-DA0-SE3X-CRT EtherCAT E3X-ECT附件（另售）省配线接插件（省配线接插件型必需）光纤放大器不附带，请务必订购。
※附带保护膜种类形状导线长度芯线数型号母接插件2m3线E3X-CN11资接插件1线E3X-CN12传感器I/O接插件（M8接插件型必需）光纤放大器不附带，请务必订购。
※附带保护膜形状导线长度芯线数型号2m4线XS3F-M421-402-A5m XS3F-M421-405-A 2m XS3F-M422-402-A5m XS3F-M422-405-A 安装支架放大器不附带，请根据需要进行订购。
形状型号数量E39-L143 1DIN导轨放大器不附带，请根据需要进行订购。
形状种类型号数量浅型/全长1m PFP-100N1浅型/全长0.5m PFP-50N深型/全长1m PFP-100N2终端板在传感器通信单元中附带1组（2个）。
放大器不附带，请根据需要进行订购。
形状型号数量PFP-M 1信息更新: 2013年3月29日免维护免维护，长期稳定检测【智能功率控制】针对LED常年老化造成的投光量降低及脏污等导致的受光量降低现象，通过智能功率控制功能，自动感知并保持最佳检测状态。
环境适应性强，免维护。
投光量和受光量的双重校正，实现免维护想要检测各种颜色，大小的工件在所有检测场合中游刃有余搭载发光元件GIGA RAYⅡ同级最高水准的GIGA RAY II的压倒性大功率，黑橡胶等低反射率检测及大型被检测体，以及以往检测不稳定的工件也能稳定检测。
欧姆龙EXHD光纤放大器调试SOP
光纤放大器操作说明书
版本号：V1.00一：光纤放大器介绍
型号是欧姆龙E3X-HD光纤放大器，操作面板如图：
两光线头水平和垂直方向在一条直线上否则影响检测效果、光线弯曲半径切勿过小；
二、设置步骤：
1、设置阀值：按“+ -”调整阀值大小。
2、锁定按键：为避免误操作按键，需要锁定按键，同时按住“+ -”键和“MODE”键住3秒以上
（），显示说明按键已锁定，反之按键则为解锁。
3、确认设置是否正确：将受测物体置于光纤头上方（例如键帽），若此时放大器受光量大于设定的阀值，
OUT指示灯亮；移走受测物体后受光量小于阀值、OUT 指示灯灭，则说明设置正常。
三、初始化设置
附加
四、投光量的设定（受检测距离和检测环境的影响，当阀值设置最小也无法检测到时、需要增大投光量如下操作）
1、按“MODE”键3S以上进入“功能选择”；如右图
2、按“MODE”键、显示“检测模式”如右图
3、按“MODE”键选、显示“DPC功能”如右图
4、按“MODE”键进入、显示“定时功能”如右图
5、按“MODE”键进入、显示“光量调整等级”如
右图
单击“+/-”键调整投光量等级、MODE键返回。
(完整版)欧姆龙E3X-HD光纤放大器调试SOP
光纤放大器操作说明书
版本号：V1.00一：光纤放大器介绍
型号是欧姆龙E3X-HD光纤放大器，操作面板如图：
两光线头水平和垂直方向在一条直线上否则影响检测效果、光线弯曲半径切勿过小；
二、设置步骤：
1、设置阀值：按“+ -”调整阀值大小。
2、锁定按键：为避免误操作按键，需要锁定按键，同时按住“+ -”键和“MODE”键住3秒以上
（），显示说明按键已锁定，反之按键则为解锁。
3、确认设置是否正确：将受测物体置于光纤头上方（例如键帽），若此时放大器受光量大于设定的阀值，
OUT指示灯亮；移走受测物体后受光量小于阀值、OUT 指示灯灭，则说明设置正常。
三、初始化设置
附加
四、投光量的设定（受检测距离和检测环境的影响，当阀值设置最小也无法检测到时、需要增大投光量如下操作）
1、按“MODE”键3S以上进入“功能选择”；如右图
2、按“MODE”键、显示“检测模式”如右图
3、按“MODE”键选、显示“DPC功能”如右图
4、按“MODE”键进入、显示“定时功能”如右
图
5、按“MODE”键进入、显示“光量调整等级”
如右图
单击“+/-”键调整投光量等级、MODE键返回。
欧姆龙E3X-HD光纤放大器调试SOP
光纤放大器操作说明书
版本号：V1.00 一：光纤放大器介绍
型号是欧姆龙E3X-HD光纤放大器，操作面板如图：
两光线头水平和垂直方向在一条直线上否则影响检测
效果、光线弯曲半径切勿过小；
二、设置步骤：
1、设置阀值：按“+-”调整阀值大小。
2、锁定按键：为避免误操作按键，需要锁定按键，
同时按住“+-”键和“MODE”键住3秒以上
（），显示说明按键已
锁定，反之按键则为解锁。
3、确认设置是否正确：将受测物体置于光纤头上
方（例如键帽），若此时放大器受光量大于设定的阀值，
OUT指示灯亮；移走受测物体后受光量小于阀值、OUT 指示灯灭，则说明设置正常。
三、初始化设置
附加
四、投光量的设定（受检测距离和检测环境的影响，当阀值设置最小也无法检测到时、需要增大投光量如下操作）
1、按“MODE”键3S以上进入“功能选择”；如右图
2、按“MODE”键、显示“检测模式”如右图
3、按“MODE”键选、显示“DPC功能”如右图
4、按“MODE”键进入、显示“定时功能”如右
图
5、按“MODE”键进入、显示“光量调整等级”
WORD格式
如右图
单击“+/-”键调整投光量等级、MODE键返回。
OMRON光电传感器技术手册
382
᳔ᮄѻક䌘᭭䇋ⱏᔩ
ܝ
ᡔᴃ㆛⬉ܝӴᛳ఼
⬉ Ӵ
ᛳ
检测原理
఼
光纤由中间的核心和外围部分曲折率较小的外包金属构成。
如果光线入射到核心部分，光线将会在与外包金属的交界面上一边反复进行全反射，一边行进。通过光纤内部从端面发出的光线以
约60°的角度扩散，照射到检测物体上。
代表型号
E32-T11R E32-D11R
标准型 (单芯)
(中间的素线固定)
·光的传输效果好(检测距离较长) ·容许弯曲半径：R25mm或R10mm
E32-TC200 E32-DC200
Ӵᛳ఼ ᣛफ
ܝ㑸ᓣ
ᬒ఼ ߚ行ൟ ᬒ఼ ݙ㕂ൟ ⬉⑤ ݙ㕂ൟ
⫼䗨ߚ㉏
ೈ䆒
ҟ㒡
ᡔᴃᣛफ
耐弯曲型 (束)
ܝ ⬉
ᡔ㸧ᴃ㎼㆛ܝ䳏⬉ηӴϯᛳα఼
Ӵ
ᛳ 概要
఼ 光电传感器的定义
“光电传感器”是利用光的各种性质，检测物体的有无和表面状态的变化等的传感器。
光电传感器主要由发光的投光部和接受光线的受光部构成。如果投射的光线因检测物体不同而被遮掩或反射，到达受光部的量将会
发生变化。受光部将检测出这种变化，并转换为电气信号，进行输出。大多使用可视光(主要为红色，也用绿色、蓝色来判断颜色)
乱光而在一定范围内变化。
ܝ ᔎ
਼ ᳳ
ᑺ
ᬒ఼ ߚ行ൟ
ᬒ఼ ݙ㕂ൟ
ᯊ䯈
⬉⑤ 〈直流光〉 ݙ㕂ൟ 是连续投射一定光量的光线，在标记传感器等部分机型中使
用。能得到高速响应性，但有检测距离短，容易受杂乱光影响 ⫼䗨ߚ㉏ 等缺点。
ܝ
ᔎ
ೈ䆒
日环REX-HD10双数显光纤放大器说明书
使用说明REX-HD10双数显光纤传感器书----------------------------------产品部件说明:注意事项:为了确保您的安全，使用时请务必遵守以下条例:1、本产品仅供目标物检测之用。
请勿将本产品用于保护人体或人体部位等目的。
2、本产品不得作为防爆产品使用。
请勿在危险场所和/或潜在爆炸气体的环境中使用本产品。
3、该产品是DC 电源型传感器。
请勿使用AC 电源。
否则，会导致产品爆炸或着火。
4、请勿沿着电源线或高压线对放大器进行配线，否则传感器会因噪声发生故障或受损。
5、使用商用开关式稳压器时，确保将机框接地端子和接地端子接地。
6、请勿在室外或者外部光线能够直接进入光接收表面的位置使用。
技术规格:型号REX-HD10NPN 输REX-HD10P 出PNP 输出类型1个输出口，导线引出式控制输出1个输出口，配备短路保护，配备自动防任何干扰功能光源红色，4元素发光二极管体反应时间P0:25μs P1:50μs，P2:100US P3:200μs输出选择LIGHT-ON/DARK-ON（按键选择）显示指示器操作指示灯：红色发光二极管、双重数位监视器：双重7位数展示，阀值（4位数绿色发光二极管体指示器）和当前值（4位数红色发光二极管体指示器）一起点亮。
当前值范围：0-9999检测方式光强度（可进行区域检测，可提供自动敏感跟踪功能）延时功能断开延时计时器/开启延时计时器/单次计时器/开启延时单次计时器，可选择。
计显示器在持续时间可选择：1ms 至9999ms控制输出NPN/PNP 开放式集电器24V，最大100mA(只限于主部件）最大20mA(当扩展部件连接时,残余电压:1V电源12至24VDC±10%之间，浮动比率（P-P):最大10％等级2工作环境亮度白炽灯：最大：20,000lux,日光：最大：30,000lux 功率消耗标准模式：最大300mW最大电压：24V标准模式：最大300mW 最大电压：24V耐振动性10至55Hz，双重振幅：1.5mm，X,Y,Z 轴分别是2小时环境温度-10至+55℃，无冻结输出电路:W67NPN 型号W67P PNP 型号正确的安装方法:安装在DIN 轨道上1、将主机底部的卡槽与轨道对齐。
E3X-ZD11型光纤放大器
1.E3X-ZD11型光纤放大器主要特点：1. 独立示教按钮：只需2次按键，示教和感度调整同时完成—时2. 超大微调按钮，门槛值调整更方便—省力3. 大屏幕显示和状态指示灯，状态一目了然—省心额定/性能型号E3X-ZD□1.光源(发光波长) :红色发光二极管(620nm)2.电源电压:DC12～24V±10％脉动(P-P)10％以下3.消费电力(消费电流): 960mW以下(电源电压24V时消费电流40mA以下)4.控制输出:集电极开路输出(NPN或PNP)/负载电流50mA以下(残留电压1.5V以下)/L·ON、D·ON按钮开关切换5.应答时间:动作·复位: 各200μs以下6.灵敏度调整:示教(工件有无/自动)或手动微调7.保护回路:电源逆接保护、输出短路保护、输出逆接保护8.数字显示:受光量/门槛值0～99999.指示灯(橙色): 动作模式状态灯示教状态灯动作状态灯10.相互干涉防止:最多5台(光同期式) ※11.振动(耐久) :10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h12冲击(耐久): 500m/s2 X、Y、Z各方向3次13.使用环境照度白炽灯: 10,000LX以下太阳光: 20,000LX 以下14:环境温度动作时:1～3台并列－25～＋55℃(无水汽凝结)4～11台并列－25～＋50℃(无水汽凝结)12～16台并列－25～＋45℃(无水汽凝结)15.保存时:－30～＋70℃(无水汽凝结)16.环境湿度动作和保存时: 35～85％RH(无水汽凝结)17.绝缘电阻:20MΩ以上(DC500V)18耐电压:AC 1,000V 50/60Hz 1min19.保护构造:IEC60529规格IP50(装载保护罩时)20.质量(包装状态) 导线引出式: 约100g 省配线接插件式: 约40g21.材质:外壳聚丁烯对苯二酸盐(PBT)/外罩聚碳酸酯(PC)数字光纤传感器最简便的数字光纤传感器E3X-ZD无说明书也能简单设定主要特点：1. 独立示教按钮：只需2次按键，示教和感度调整同时完成—省时2. 超大微调按钮，门槛值调整更方便—省力3. 大屏幕显示和状态指示灯，状态一目了然—省心特点：。
欧姆龙E3X-HD光纤放大器调试SOP
光纤放大器操作说明书
版本号：V1.00一：光纤放大器介绍
型号是欧姆龙E3X-HD光纤放大器，操作面板如图：
两光线头水平和垂直方向在一条直线上否则影响检测效果、光线弯曲半径切勿过小；
二、设置步骤：
1、设置阀值：按“+ -”调整阀值大小。
2、锁定按键：为避免误操作按键，需要锁定按键，同时按住“+ -”键和“MODE”键住3秒以上
（），显示说明按键已锁定，反之按键则为解锁。
3、确认设置是否正确：将受测物体置于光纤头上方（例如键帽），若此时放大器受光量大于设定的阀值，
OUT指示灯亮；移走受测物体后受光量小于阀值、OUT 指示灯灭，则说明设置正常。
三、初始化设置
附加
四、投光量的设定（受检测距离和检测环境的影响，当阀值设置最小也无法检测到时、需要增大投光量如下操作）
1、按“MODE”键3S以上进入“功能选择”；如右图
2、按“MODE”键、显示“检测模式”如右图
3、按“MODE”键选、显示“DPC功能”如右图
4、按“MODE”键进入、显示“定时功能”如右
图
5、按“MODE”键进入、显示“光量调整等级”
如右图
单击“+/-”键调整投光量等级、MODE键返回。
传感器产品培训-E3X
E3X-DA11-S
数字式光纤传感器
标准色标检测
边缘动作
E3X-DA11-S
11-S
*E3X-MDA11
E3X-DA11系列
特殊色标检测
双通道
AND OR
色标检测时选择光源的原则
E3X-DA11-S
数字式光纤传感器
其它常用功能
E3X-DA11-S
数字式光纤传感器
参数
功能
动作：48us, 回复：50us ( 高速模式下 ) （E3X-NA11 动作、回复各 200us）
高速检测功能
off 延时、on延时均为：1ms ~5s 可选 （E3X-NA11 只有off延时 40us）
主推产品E3X-ZA面对的客户群
国有企业
某些日资企业
私营企业
台资企业
技术含量一般 使用条件一般 成本要求较高 配套客户 …
客户特性
物流生产线 三品包装机械 食品、药品、化妆品 搬运设备 喷码机 …
适用行业
一个老人在高速行驶的火车上，不小心把刚买的新鞋从窗口掉了一只，周围的人倍感惋惜，不料老人立即把第二只鞋也从窗口扔了下去。这举动更让人大吃一惊。 老人解释说：“这一只鞋无论多么昂贵，对我而言已经没有用了，如果有谁能捡到一双鞋子，说不定他还能穿呢！”
E32-T16P 最小检测物体
Φ0.3
E3X-NA11
超级灵敏度可调式光纤传感器
放大器有防干扰功能，可并排安装
MAX = 5
光量值直观显示 调节方便、效果精准
锁定扳钮
受光量显示
门槛值/功能设定值
操作键
动作指示灯
光量调整指示灯
SET/ RUN
欧姆龙E3X-HD光纤放大器调试SOP
光纤放大器操作说明书
版本号：V1.00 一：光纤放大器介绍
型号是欧姆龙E3X-HD光纤放大器，操作面板如图：
两光线头水平和垂直方向在一条直线上否则影响检测
效果、光线弯曲半径切勿过小；
二、设置步骤：
1、设置阀值：按“+-”调整阀值大小。
2、锁定按键：为避免误操作按键，需要锁定按键，
同时按住“+-”键和“MODE”键住3秒以上
（），显示说明按键已
锁定，反之按键则为解锁。
3、确认设置是否正确：将受测物体置于光纤头上
方（例如键帽），若此时放大器受光量大于设定的阀值，
OUT指示灯亮；移走受测物体后受光量小于阀值、OUT 指示灯灭，则说明设置正常。
三、初始化设置
附加
四、投光量的设定（受检测距离和检测环境的影响，当阀值设置最小也无法检测到时、需要增大投光量如下操作）
1、按“MODE”键3S以上进入“功能选择”；如右图
2、按“MODE”键、显示“检测模式”如右图
3、按“MODE”键选、显示“DPC功能”如右图
4、按“MODE”键进入、显示“定时功能”如右
图
5、按“MODE”键进入、显示“光量调整等级”
WORD格式
如右图
单击“+/-”键调整投光量等级、MODE键返回。
欧姆龙E3X-HD
光纤型号调试设置与初始化方法图片E3X-HD（欧姆龙）上、下隔膜坏品检测（2个）左、右极片过辊处裁切位置检测（2个）左、右极片切刀前裁切位置检测（2个）数极耳检测（2个）共6个检测有/无检测物体设置方法:1、在有检测物体的状态下按TUNE按钮。
2、在无检测物体的状态下再次按TUNE按钮，设定完成。
3、受光量设定：将1、2中受光量大的一方调整为光量调整等级。
4、阈值设定：设定为1和2时的受光量的中间值。
5、阈值的调整：直接点按“﹢”“－”调整阈值的大小。
输出切换方法：按L/D按钮，切换输出方法①对射型（两光纤对射）：有检测物体时，想使产品进入ON状态，则设定为“遮光时ON”即L/D指示灯的D亮灯。
②反射型（单个光纤射物体）：有检测物体时，想使产品进入ON状态，则设定为“入光时ON”即L/D指示灯的L亮灯。
③光强的调整：同时按MODE键与SET键初始化设置：1、按下按钮的状态按按钮3s以上，再按选择，再按MODE按钮确定。
2、再按选择，按MODE按钮确定初始化。
按钮锁定与解锁：锁键：同时按下和MODE按钮3s以上，显示按钮锁定，解锁：同时按下和MODE按钮3s以上，按钮解锁E3NX-CA （欧姆龙）左、右极片坏品检测1、2（共4个）初始化方法：1、按住“MODE”按钮同时按“SET”键5次，显示“RST/YES”。
2、按“UP”或“DOWN”键选择“YES”确定后显示“good”。
初始化完成。
调试方法：1、按“MODE”按钮3秒直到显示“FUNC”。
2、再按“MODE”按钮显示“dlST”，按“UP”选择“Con t”模式返回。
3、再按“MODE”键，显示HS，按上下切换选择到“SHS”。
4、把用来标示坏品的颜色标签贴到极片上，使光束照到坏品颜色标签上，再长按“TUNE”键，数值闪烁显示“1000”。
5、按“上下选择”按钮，下调灵敏度,把设定值改成最大当前值的4/5。
6、拿贴有坏品标签的极片测试输出信号指示灯状态有无切换。
E3X-ZD
数字光纤传感器E3X-ZD 系列谁都能简单操作的光纤传感器无说明书也能够完成设定•独立示教按钮：只需2次按键，示教和感度调整同时完成•大尺寸的微调按钮，门槛值调整更方便。
•新增动作模式指示灯(L ·ON/D ·ON)和示教状态指示灯，使用状态一目了然有关标准认证机型的最新信息，请参见本公司网站（ ）的“标准认证/适用”。
请参见第6页上的“光纤传感器 共通注意事项”和第84页上的“注意事项”。
种类■ 放大器单元（本体）【外形尺寸图➜P.87】*适用接插件：请使用下表表述的省配线接插件（另售）。
■ 省配线接插件（另售） ※带保护标签【外形尺寸图➜P .88】形 状连接方式型号NPN输出PNP输出导线引出型E3X-ZD11 2M E3X-ZD41 2M接插件型 *E3X-ZD6E3X-ZD8种类形状导线长度芯线数型号母接插件2m3芯E3X-CN11子接插件1芯E3X-CN12订购接插件型时的注意事项放大器未附带接插件。
请参见右面的组合订购。
例）5套连接使用时放大器单元适用接插件（另售）NPN 输出PNP 输出母接插件子接插件E3X-ZD6E3X-ZD8＋E3X-CN11E3X-CN12放大器单元（5台）＋母接插件（1台）子接插件（4台）E3X-ZD系列■ 附件（另售）安装支架放大器不附带，请根据需要进行订购。
【外形尺寸图➜P.111】终端板放大器不附带，请根据需要进行订购。
【外形尺寸图➜P.111】形状型号数量E39-L1431形状型号数量PFP-M1E3X-ZD 系列额定规格/性能■ 放大器单元※ 请将放大器相互紧密放置，相互干涉机能才能动作。
■ 省配线接插件■ 省配线接插件项目/型号E3X-ZD □光源（发光波长）红色发光二极管(620nm)电源电压DC12～24V ±10％ 纹波(P-P)10％以下功耗（消耗电流）960mW 以下（电源电压24V 时消耗40mA 以下）控制输出集电极开路输出（NPN 或PNP ）负载电流50mA 以下（残留电压1.5V 以下）L ·ON 、D ·ON 按钮开关切换应答时间动作·复位：各200μs 以下灵敏度调整示教（工件有无/自动）或手动微调保护回路电源逆接保护、输出短路保护、输出逆接保护数字显示受光量/门槛值0～9999指示灯（橙色）动作模式指示灯 示教状态指示灯 动作指示灯相互干涉防止最多5台（光同期式） ※振动（耐久）10～55Hz 双振幅振幅1.5mm X 、Y 、Z 各方向 2h冲击（耐久）500m/s 2 X 、Y 、Z 各方向3次使用环境照度白炽灯：10,000LX 以下 太阳光：20,000LX 以下使用环境温度工作时：1～3台并列－25～＋55℃（无结露）4～11台并列－25～＋50℃（无结露）12～16台并列－25～＋45℃（无结露）保存时：－30～＋70℃（无结露）使用环境湿度工作和保存时：35～85％RH （无结露）绝缘电阻20M Ω以上(DC500V)耐电压AC 1,000V 50/60Hz 1min 保护结构IEC60529规格IP50（装载保护罩时）质量（包装后）导线引出型：约100g 省配线接插件型：约40g材质外壳聚丁烯对苯二酸盐(PBT)外罩聚碳酸酯(PC)附件使用说明书项目/型号E3X-CN11E3X-CN12额定电流 2.5A 额定电压50V接触电阻20M Ω以下（DC20mV 以下、100mA 以下）[与放大器单元的连接以及与接插件的连接（导线的电阻除外）]插拔（耐久）50次（与放大器单元的连接及与接插件的连接）材质机架聚丁烯对苯二酸盐(PBT)触点磷青铜/镍镉合金镀金(PC)质量（包装后）约55g 约25g 项目型号E3X-CN11E3X-CN12额定电流 2.5A 额定电压50V接触电阻20m Ω以下（DC20mV 以下、100mA 以下）〔与放大器单元本体连接以及与相邻接插件连接（导线的导体电阻除外）〕插拔（耐久）50次（与放大器单元本体连接或与相邻接插件连接）材质外壳PBT触点磷青铜/镍底镀金质量（包装后）约55g约25gNPN输出PNP输出E3X-ZD 系列注意事项●共通注意事项请参见第6页上的“光纤传感器 共通注意事项”。
