什么是LDO(LOW DROP-OUT)
大电流ldo芯片
大电流ldo芯片大电流LDO芯片是一种特殊的线性稳压器件，用于为电子系统提供稳定的电压输出。
LDO是Low Drop Out的缩写，意为低压差。
与传统的线性稳压器相比，大电流LDO芯片具有更低的压降和更高的电流输出能力。
大电流LDO芯片的特点之一是其较低的压降。
压降是指芯片输入电压与输出电压之间的差值。
传统的线性稳压器在工作时需要较大的压差来实现稳定的输出电压，而大电流LDO芯片能够在较小的压差下工作，这对于一些对输入电压有限制的应用场景非常重要。
另一个特点是大电流输出能力。
大电流LDO芯片能够提供较高的电流输出，使其可以满足一些对电流需求较大的应用，如功放、电机驱动等。
这使得大电流LDO芯片在一些功率要求较高的系统中得到了广泛应用。
大电流LDO芯片的工作原理是利用内部的功率晶体管来调节电压。
当输入电压高于输出电压时，芯片内部的功率晶体管处于导通状态，使得输入电压直接传递到输出端，从而实现稳定的输出电压。
当输入电压低于输出电压时，功率晶体管处于截止状态，芯片内部的反馈电路会自动调节功率晶体管的导通程度，从而保持输出电压的稳定。
在设计大电流LDO芯片时，需要考虑多个方面的因素。
首先是芯片的功耗和效率。
由于大电流LDO芯片通常需要承受较大的电流负载，因此功耗和效率的优化非常重要。
其次是芯片的过载和过热保护功能。
由于大电流LDO芯片可能会在高负载条件下工作，因此需要具备过载和过热保护功能，以确保芯片的安全可靠性。
大电流LDO芯片还需要考虑稳定性和噪声抑制等问题。
稳定性是指芯片在负载变化或输入电压波动时输出电压的稳定程度。
噪声抑制是指芯片对输入电压中的噪声信号的抑制能力。
这些因素都需要在设计和选型过程中进行综合考虑。
大电流LDO芯片在各种电子系统中得到了广泛的应用。
例如，在移动设备中，大电流LDO芯片可以用于为各种电路模块提供稳定的电压，如处理器、存储器等。
在汽车电子领域，大电流LDO芯片可以用于驱动各种汽车电子设备，如车载娱乐系统、导航系统等。
ldo常用结构
ldo常用结构LDO（Low Drop Out）是指当负载电流变化时，其输出电压的变化很小，或者可以说是不大于某个较小的数值。
在电子电路中，LDO常用于降低电压并提供给低功耗或敏感电路。
LDO 的常用电路结构有多种，下面将介绍其中几种常见的结构。
1. PNP反馈稳压结构PNP反馈稳压结构是最早也是最基本的LDO结构之一。
它使用一个串联的PNP晶体管作为负载，负载电流通过这个PNP 晶体管。
负载电流经过差分放大器放大，并通过对基级和发射级电流进行控制，从而实现稳压功能。
这种结构简单易用，但适用范围有限。
2. NPN反馈稳压结构NPN反馈稳压结构和PNP反馈稳压结构类似，只是将PNP晶体管换成了NPN晶体管。
这种结构更为常见，因为NPN晶体管比PNP晶体管更易获得和控制。
NPN反馈稳压结构在工作原理上与PNP反馈稳压结构相似，只是电流方向相反。
3. PMOS反馈稳压结构PMOS反馈稳压结构是使用PMOS晶体管来实现负载压降的一种LDO结构。
PMOS反馈稳压结构在输入端串联一个PMOS晶体管，输出端连接一个差分放大器。
当输入电压下降时，差分放大器控制PMOS晶体管的导通，从而提供稳定的输出电压。
这种结构的优点是输入电压范围宽广，适用于高压差场合。
4. NMOS反馈稳压结构NMOS反馈稳压结构与PMOS反馈稳压结构相似，只是将PMOS晶体管换成了NMOS晶体管。
NMOS反馈稳压结构的特点是输入电压范围较窄，但具有更好的热稳定性和负载能力。
除了以上几种常见的LDO结构外，还有一些衍生的结构，如差分式LDO、共射共基反馈LDO等。
这些结构在特定的应用场合下能够提供更好的性能和稳定性。
综上所述，LDO的常用结构包括PNP反馈、NPN反馈、PMOS反馈、NMOS反馈等。
选择适当的LDO结构要根据具体的应用需求、电压差值、稳定性和负载要求等因素进行综合考虑。
另外，LDO的性能和稳定性还受到电源输入电压稳定性、散热和负载电流等因素的影响，因此在实际应用中需要进行仔细设计和优化。
LDO的基本原理与特点通俗易懂
LDO的基本原理与特点通俗易懂LDO（Low Drop-Out）是一种线性稳压器，它的基本原理是在输入电压高于输出电压时，通过控制功率晶体管的导通程度来维持稳定的输出电压。
LDO的特点包括低电压差、快速响应、低噪声和低漂移等。
LDO的基本原理是通过一个差分放大器、一个参考电压源和一个功率晶体管来实现稳压功能。
差分放大器的作用是将输出电压与参考电压进行比较，并将差值放大。
当差值过大时，放大器会通过控制功率晶体管的导通程度来调整输出电压，使其达到预设的参考电压。
LDO的一个重要特点是低电压差，也就是输入电压与输出电压之间的差值。
一般来说，LDO的电压差在几十毫伏到几百毫伏之间。
低电压差意味着LDO可以在输入电压接近输出电压的情况下工作，从而减少能量的浪费和热量的产生。
另一个特点是快速响应。
LDO具有快速的动态响应能力，可以迅速地调整输出电压以适应输入电压的变化。
这使得LDO在对负载要求较高的应用中，如处理器、FPGA等芯片的供电中表现出色。
LDO还具有低噪声的特点。
噪声是指电路中的随机信号，会对电路的性能产生负面影响。
LDO通过精心设计和优化电路结构，可以降低输入、输出和参考电压等位置的噪声，从而提供干净、稳定的输出电压。
此外，LDO还具有低漂移的特点。
漂移是指电路参数随着时间、温度和其他条件的变化而发生的不稳定性。
LDO通过采用特殊的电路设计和工艺技术，使得其输出电压在面对不稳定条件时能够保持较低的漂移，从而提高系统的稳定性和可靠性。
综上所述，LDO具有低电压差、快速响应、低噪声和低漂移等特点，适合于对电压稳定性要求较高的场合。
在移动设备、无线通信、传感器等领域的应用中，LDO发挥着重要作用。
随着电子技术的发展，LDO不断进化和改进，以满足日益复杂和高性能的应用需求。
ldo工作原理
ldo工作原理
LDO（Low Drop-Out）是一种电压稳压器，工作原理如下：
1. 电压差：LDO通过一个参考电压和输入电源之间的电压差
来工作。
输入电源电压要高于参考电压。
2. 参考电压：LDO内部包含一个参考电压源，通常为基准二
极管或参考电流源。
参考电压源的输出电压在很大程度上稳定，可提供稳定的参考电压给控制电路使用。
3. 错误放大器：LDO内部还包含一个错误放大器，用于比较
参考电压和反馈电压。
反馈电压来自于输出端的电阻分压。
4. 控制电路：错误放大器将参考电压和反馈电压进行比较，并产生一个误差信号，通过控制电路调整LDO的输出。
控制电
路通常包括一个误差放大器、一个误差电流源和一个输出驱动器。
5. 调整元件：LDO的调整元件可根据误差信号进行调整，以
达到输出电压的稳定。
6. 输出电压：最终，LDO将输入电压通过调整元件和控制电
路转换为稳定的输出电压供给负载使用。
需要注意的是，LDO的输入电压和输出电流之间有一定的电
压差损耗，称为“Drop-Out Voltage”。
在LDO额定电流范围内，Drop-Out Voltage越小，LDO的性能越好。
大电流ldo芯片
大电流ldo芯片大电流LDO芯片是一种用于电源管理的集成电路芯片，LDO是Low Drop Out的缩写，意思是低压降。
它的主要功能是将高电压转换为低电压并稳定输出，以供给其他电路或设备使用。
大电流LDO芯片通常具有较高的电流输出能力，能够提供数十甚至上百安培的电流输出。
这种芯片在很多应用场景中都非常重要，比如移动设备、电源管理模块、工业控制系统等。
下面将从几个方面介绍大电流LDO芯片的特点和应用。
大电流LDO芯片具有较低的压降特性。
在电源管理中，压降是指输入电压与输出电压之间的差值。
大电流LDO芯片能够实现较低的压降，这意味着即使输入电压较高，它也能够稳定地输出所需的低电压。
这对于一些对电压稳定性要求较高的应用非常重要，比如某些精密仪器、医疗设备等。
大电流LDO芯片具有较好的负载调节性能。
负载调节性能是指芯片在负载变化时输出电压的稳定性。
大电流LDO芯片能够在负载变化较大的情况下保持输出电压稳定，确保供电电压不会因负载变化而波动。
这对于一些需要大电流输出的设备非常关键，比如高性能处理器、大功率LED灯等。
大电流LDO芯片还具有较高的工作效率。
工作效率是指芯片输出功率与输入功率的比值，通常以百分比表示。
大电流LDO芯片能够在高电流输出的情况下保持较高的工作效率，减少能量的损耗，提高整个系统的能效。
这对于一些对电池续航时间要求较高的移动设备尤为重要。
大电流LDO芯片还具有较好的温度稳定性。
温度稳定性是指芯片在不同温度条件下输出电压的稳定性。
大电流LDO芯片能够在不同温度环境下保持输出电压的稳定，不会因温度的变化而影响正常的工作。
这对于一些在高温或低温环境下使用的设备非常关键，比如汽车电子、航空航天等领域。
大电流LDO芯片在电源管理中具有重要的作用。
它能够将高电压转换为低电压并稳定输出，满足不同应用场景对电源的需求。
大电流LDO芯片具有较低的压降、较好的负载调节性能、较高的工作效率和较好的温度稳定性等特点，使其在移动设备、电源管理模块、工业控制系统等领域得到广泛应用。

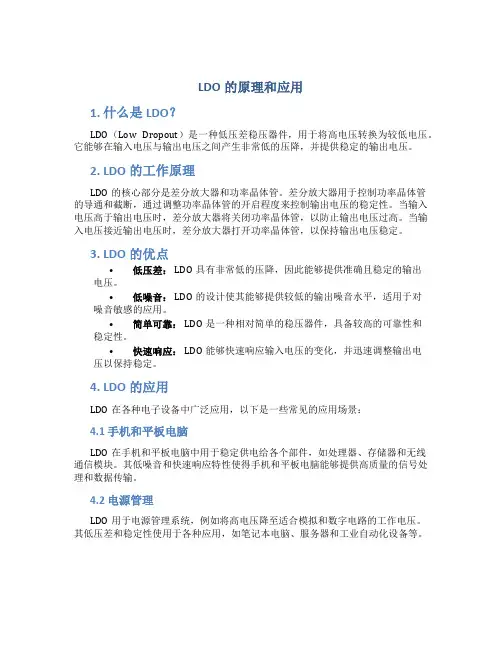

ldo的原理和应用
LDO的原理和应用1. 什么是LDO？LDO（Low Dropout）是一种低压差稳压器件，用于将高电压转换为较低电压。
它能够在输入电压与输出电压之间产生非常低的压降，并提供稳定的输出电压。
2. LDO的工作原理LDO的核心部分是差分放大器和功率晶体管。
差分放大器用于控制功率晶体管的导通和截断，通过调整功率晶体管的开启程度来控制输出电压的稳定性。
当输入电压高于输出电压时，差分放大器将关闭功率晶体管，以防止输出电压过高。
当输入电压接近输出电压时，差分放大器打开功率晶体管，以保持输出电压稳定。
3. LDO的优点•低压差： LDO具有非常低的压降，因此能够提供准确且稳定的输出电压。
•低噪音： LDO的设计使其能够提供较低的输出噪音水平，适用于对噪音敏感的应用。
•简单可靠： LDO是一种相对简单的稳压器件，具备较高的可靠性和稳定性。
•快速响应： LDO能够快速响应输入电压的变化，并迅速调整输出电压以保持稳定。
4. LDO的应用LDO在各种电子设备中广泛应用，以下是一些常见的应用场景：4.1 手机和平板电脑LDO在手机和平板电脑中用于稳定供电给各个部件，如处理器、存储器和无线通信模块。
其低噪音和快速响应特性使得手机和平板电脑能够提供高质量的信号处理和数据传输。
4.2 电源管理LDO用于电源管理系统，例如将高电压降至适合模拟和数字电路的工作电压。
其低压差和稳定性使用于各种应用，如笔记本电脑、服务器和工业自动化设备等。
4.3 汽车电子LDO在汽车电子系统中用于稳定供电给各个电子模块，如发动机控制单元(ECU)、信息娱乐系统和驾驶辅助系统。
其可靠性和稳定性使LDO成为在恶劣环境下可靠工作的理想选择。
4.4 照明和LED驱动LDO用于照明和LED驱动应用中，通过稳定的电压提供可靠的光照和控制。
其低噪音特性对于要求高质量光照的应用非常重要。
5. 总结LDO是一种常见且有广泛应用的稳压器件。
它具有低压差、低噪音、快速响应和可靠性等优点。
ldo的原理及应用
LDO的原理及应用1. LDO是什么？LDO（Low Dropout）是指低压降稳压器，是一种常见的电子元件，用于提供稳定的电压输出。
与其他稳压器相比，LDO的特点是在输出电压接近输入电压时具有低压降。
LDO通常被用于电子设备中，例如电源管理模块、手机、笔记本电脑等。
2. LDO的工作原理LDO的工作原理基于一个基本的电路结构：差分放大器、误差放大器、功率传输阶段、反馈回路和稳压器。
•差分放大器：这个部分接收输入电压和标准参考电压，并产生一个误差信号，反映了输出电压与标准参考电压之间的差异。
•误差放大器：误差放大器将差分放大器输出的误差信号放大，并通过反馈回路将其传递给功率传输阶段。
•功率传输阶段：功率传输阶段将误差放大器放大的误差信号与输入电压相加，以生成稳定的输出电压。
•反馈回路：反馈回路将输出电压与标准参考电压进行比较，并调整功率传输阶段的工作以保持输出电压稳定。
•稳压器：稳压器是LDO的核心部分，它通过调整功率传输阶段的输出，以确保LDO的输出电压始终在标准参考电压的附近。
3. LDO的应用LDO由于其低压降和稳定的输出电压特性，广泛应用于各种电子设备中。
以下是一些LDO的常见应用：3.1 电源管理模块LDO在电源管理模块中扮演着重要的角色。
电源管理模块通常用于为其他部件提供稳定的电源电压。
LDO的低压降可以确保在输入电压波动时输出电压的稳定性，从而保护其他电子组件不受电压变化的影响。
3.2 手机和笔记本电脑在手机和笔记本电脑等便携设备中，稳定的电源电压是关键。
LDO被用于提供各种电压级别，如CPU、内存和外围设备的电源电压。
LDO的低压降可以减少电池能量的浪费，同时确保设备的正常运行。
3.3 高精度仪器在需要高精度的仪器中，稳定的电源电压至关重要。
LDO的精确稳定性和低噪声特性使其成为高精度仪器中常用的稳压器。
例如，光学仪器、测量设备和医疗设备等。
3.4 汽车电子在汽车电子中，LDO被广泛应用于提供稳定的电源电压，包括车载电脑、音频设备、导航系统和传感器等。
ldo衰减纹波
ldo衰减纹波
LDO衰减纹波（Low Drop-Out Ripple）是指在低压差线性稳
压器(LDO)输出电压中的波动或纹波。
衰减纹波是简化为直流
信号的交流信号，其幅度较小。
通常情况下，LDO输出的电
压应该是稳定的直流信号，以保证被供电设备的正常工作。
然而，由于各种原因（例如电源噪声、电路阻抗、负载变化等），LDO输出电压中可能会存在一定程度的波动。
衰减纹波是指通过某种方式降低或抑制LDO输出电压中的波动。
对于LDO来说，衰减纹波的能力是一个重要指标。
通常，LDO的设计目标是尽可能地降低输出电压的纹波幅度，以提
供更为稳定的工作环境。
为了实现LDO衰减纹波，设计者可以采取一些技术措施。
例如，可以使用更好的滤波电容来降低电源噪声对输出电压的干扰；可以增加输出电容以增加电容的储电能力，从而减小电压的波动；还可以通过增加负载电容来平滑负载变化所带来的波动。
总而言之，LDO衰减纹波是指降低输出电压中波动或纹波的
能力，通过合理的设计和技术措施可以提高LDO的衰减纹波
能力，从而实现更为稳定的输出电压。
ldo补偿方法
LDO补偿方法1. 什么是LDO补偿方法？LDO（Low Drop-Out）是一种线性稳压器，用于将高电压降低到所需的低电压。
由于LDO的输出电压与输入电压之间的差异很小，因此称为“低压差”。
然而，由于制造和温度变化等因素的影响，LDO输出电压可能会发生偏差。
为了解决此问题，需要使用LDO补偿方法。
LDO补偿方法是一种通过对LDO进行校准和调整来消除其输出电压误差的技术。
它可以提高系统的稳定性和性能，并确保所需的精确输出电压。
2. LDO补偿方法的原理LDO补偿方法基于对LDO内部参考电压进行调整来实现对输出电压误差的补偿。
通常使用一个或多个外部元件来实现这种调整。
主要的LDO补偿方法包括：2.1 预调节器预调节器是一种通过在输入端引入一个参考电流来调整LDO输出电压的方法。
它通过改变输入端参考电流与负载之间的关系来实现误差补偿。
预调节器可以根据负载变化来自动调整输出电压，从而提高LDO的稳定性和响应速度。
2.2 带温度补偿的电流源带温度补偿的电流源是一种通过在LDO内部引入一个温度传感器来调整输出电压的方法。
它可以根据LDO芯片温度的变化来自动调整输出电压，以消除由于温度变化而引起的误差。
2.3 双环路反馈双环路反馈是一种通过在LDO内部引入两个反馈环路来调整输出电压的方法。
其中一个环路用于快速响应瞬态负载变化，另一个环路用于稳定输出电压。
通过组合两个环路的控制信号，可以实现对输出电压误差的补偿。
3. LDO补偿方法的优势使用LDO补偿方法可以带来以下优势：3.1 提高系统稳定性LDO补偿方法可以消除由于生产过程和温度变化等因素引起的输出电压误差，从而提高系统的稳定性。
它可以确保所需精确的输出电压，并减少系统中其他元件受到不稳定电压影响的风险。
3.2 提高系统性能LDO补偿方法可以提高LDO的响应速度和负载调整能力。
通过快速调整输出电压以适应瞬态负载变化，可以提高系统的性能和稳定性。
3.3 减少功耗LDO补偿方法可以减少由于误差引起的功耗损失。
ldo输出电流大小与相位裕度
LDO输出电流大小与相位裕度1. 什么是LDO？LDO（Low Drop-Out）是一种线性稳压器件，它能够将输入电压稳定地转换成输出电压，同时保持输出电压的稳定性。
LDO的主要特点是在输入电压与输出电压之间的压差非常小，通常只有几百毫伏。
这使得LDO在需要较低压差的应用中非常有用，如移动设备、无线传感器网络等。
2. LDO输出电流大小LDO输出电流大小是指LDO能够提供的最大输出电流。
输出电流大小是选择LDO的重要参数之一，它决定了LDO能够驱动的负载电流的大小。
LDO的输出电流大小取决于多个因素，包括输入电压、输出电压、温度等。
通常，LDO的数据手册会给出在不同工作条件下的输出电流大小。
在实际应用中，选择合适的LDO输出电流大小非常重要。
如果LDO的输出电流大小不足以满足负载的需求，可能会导致电压下降，甚至无法正常工作。
因此，在选择LDO时，需要根据负载的电流需求来确定合适的输出电流大小。
3. LDO相位裕度LDO相位裕度是指LDO在稳压过程中输出电压的稳定性。
相位裕度越大，表示LDO的输出电压对输入电压、负载变化等的抗干扰能力越强，输出电压的稳定性越高。
在实际应用中，负载电流的变化、输入电压的波动等都会对LDO的输出电压产生影响。
如果LDO的相位裕度不足，这些干扰可能会导致输出电压的波动，甚至产生电压稳定性问题。
为了保证LDO的输出电压的稳定性，通常会采取一些措施来提高相位裕度。
例如，使用合适的电容滤波器来抑制输入电压的纹波，采用合适的负载补偿电路来应对负载变化等。
4. 影响LDO输出电流大小与相位裕度的因素4.1 输入电压LDO的输出电流大小和相位裕度都与输入电压相关。
通常情况下，输入电压越高，LDO能够提供的输出电流越大，相位裕度也越好。
因此，在选择LDO时，需要考虑所需的输入电压范围，以确保LDO能够正常工作并满足负载需求。
4.2 输出电压LDO的输出电流大小和相位裕度也与输出电压相关。
ldo的原理
ldo的原理LDO的原理。
LDO（Low Drop Out）是一种低压差线性稳压器，它的原理是通过反馈控制，使得输出电压稳定在一个固定的值，不受输入电压变化的影响。
LDO的主要作用是将输入电压稳定为一个固定的输出电压，通常用于电子设备中对电压稳定性要求较高的场合。
LDO的工作原理可以简单地分为两个部分，基准电压源和误差放大器。
基准电压源产生一个稳定的参考电压，而误差放大器则将输出电压与参考电压进行比较，并根据比较结果来调节输出电压的大小，以使得输出电压稳定在设定的数值。
在LDO中，基准电压源通常采用电压参考源和比较器组成。
电压参考源产生一个稳定的参考电压，比较器则将输出电压与参考电压进行比较，产生一个误差信号。
误差信号经过放大后，控制输出级的功率晶体管，从而调节输出电压的大小，使得输出电压稳定在设定的值。
LDO的另一个关键部分是功率级。
功率级由功率晶体管和电容器组成，功率晶体管通过调节输出电压来保持稳定。
当输出电压下降时，功率晶体管将增加输出电压，反之亦然。
电容器则用于滤除输出电压中的杂散波动，使得输出电压更加稳定。
在实际应用中，LDO的原理使得它具有以下优点，首先，LDO可以在输入电压和输出电压之间实现很小的压差，因此能够在输入电压较低的情况下工作；其次，LDO的输出电压稳定性较高，能够满足对电压稳定性要求较高的场合；最后，LDO的线性度较好，输出电压与输入电压的关系近似线性，因此在一定范围内能够保持较好的稳定性。
总之，LDO作为一种低压差线性稳压器，其原理是通过反馈控制，使得输出电压稳定在一个固定的值。
它的工作原理主要包括基准电压源和误差放大器两个部分，通过这两个部分的协同作用，实现了对输出电压的稳定控制。
在实际应用中，LDO具有较小的压差、高稳定性和较好的线性度等优点，因此在电子设备中得到了广泛的应用。
ldo指标
ldo指标一、什么是LDO指标？LDO是Low Drop Out的缩写，指的是低压差稳压器。
LDO指标是评估低压差稳压器性能的一种指标，主要用于衡量LDO在不同负载条件下的输出电压变化情况。
二、LDO指标的分类1. 静态参数静态参数包括输出电压精度、线性调整率和静态电流等。
其中输出电压精度表示LDO输出电压与设定值之间的误差，线性调整率表示在负载变化时LDO输出电压的变化率，静态电流则表示在没有负载时LDO本身消耗的电流。
2. 动态参数动态参数主要包括瞬态响应和纹波抑制能力。
瞬态响应表示在负载变化时LDO输出电压恢复到设定值所需时间，纹波抑制能力则表示LDO对输入端噪声和干扰信号的抵抗能力。
三、各项指标详解1. 输出电压精度输出电压精度是衡量稳压器性能最基本也最重要的一个指标。
它反映了稳定器对输入端供应电源波动和温度变化的抵抗能力。
输出电压精度通常用百分数来表示，例如1%、2%等。
2. 线性调整率线性调整率指的是在负载变化时LDO输出电压的变化率。
当负载变化时，LDO应尽量减小输出电压的波动，以保证系统正常运行。
线性调整率通常用mV/mA表示。
3. 静态电流静态电流是指在没有负载时LDO本身消耗的电流。
静态电流越小，表示LDO自身功耗越低，效率越高。
4. 瞬态响应瞬态响应反映了稳压器对于输入端瞬间供电波动所做出的响应能力。
当输入端瞬间出现大幅度波动时，如果稳压器不能及时响应，则会导致输出端出现较大的波动和噪声。
5. 纹波抑制能力纹波抑制能力是指稳压器对于输入端噪声和干扰信号所做出的抵抗能力。
在实际应用中，输入端往往存在一定程度的噪声和干扰信号，如果稳压器不能有效地抑制这些信号，就会影响系统的正常运行。
四、LDO指标的应用LDO指标主要应用于电源管理和电路设计领域。
在电源管理方面，LDO指标可以帮助工程师选择合适的稳压器以满足系统对于电源稳定性和功耗等要求；在电路设计方面，LDO指标可以帮助工程师评估不同稳压器在实际应用中的表现，并进行合理的选型和优化。
ldo恒流源电路
ldo恒流源电路1. LDO（Low Dropout）是指低压差稳压器，它是一种电源管理器件，用于将输入电压稳定地转换为较低的输出电压。
LDO恒流源电路是一种基于LDO的电路设计，用来提供稳定的恒定电流输出。
2. LDO恒流源电路的主要目的是在恒定负载条件下提供稳定的电流输出。
它通常由一个LDO稳压器和一个负载电阻组成。
LDO稳压器负责将输入电压稳定地转换为所需的输出电压，而负载电阻则用来控制输出电流的大小。
3. 在LDO恒流源电路中，LDO稳压器起到了关键的作用。
它通过内部的反馈控制电路来维持输出电压的稳定性。
当输入电压变化或负载电流变化时，LDO稳压器会根据反馈信号来调整其输出，确保输出电压保持在设定值。
4. 负载电阻在LDO恒流源电路中起到了限制输出电流的作用。
通过选择合适的负载电阻值，可以实现所需的恒定电流输出。
负载电阻的值可以根据欧姆定律来计算，即电流等于电压除以电阻值。
5. LDO恒流源电路的优点是具有较低的压差，这意味着输入和输出之间的电压差很小。
这有助于提高效率和稳定性。
另外，LDO恒流源电路还具有较低的噪声和较高的精度，适用于对输出电流稳定性要求较高的应用。
6. 要设计一个LDO恒流源电路，需要考虑几个关键因素。
首先是选择合适的LDO稳压器，它应具有低压差、高效率和良好的负载调整特性。
其次是选择合适的负载电阻，以实现所需的恒定电流输出。
最后是考虑整个电路的布局和散热设计，以确保电路的稳定性和可靠性。
7. 总之，LDO恒流源电路是一种用于提供稳定的恒定电流输出的电路设计。
它由LDO稳压器和负载电阻组成，通过LDO稳压器的内部反馈控制和负载电阻的限制来实现稳定的电流输出。
LDO恒流源电路具有较低的压差、较低的噪声和较高的精度，适用于对输出电流稳定性要求较高的应用。
设计LDO恒流源电路需要考虑选择合适的器件和电阻，并注意布局和散热设计。
ldo常用结构
ldo常用结构LDO（Low Drop-Out），即低压差稳压器，是一种用于提供稳定的电压输出的电子设备。
它能够输入较高的电压（通常为数伏至数十伏），并将其稳定为较低的电压输出（通常为几百毫伏）。
LDO常用结构包括三种：普通LDO、增强型LDO和开关LDO。
普通LDO使用了一个差动放大器来实现稳压功能。
该放大器的反馈包括一个电流源和一个电阻。
输入电压经过差动放大器放大以后，通过反馈回路控制输出电压。
差动放大器工作在线性区域，使得输出电压稳定。
普通LDO的优点是输出电压稳定性好，功耗低，但缺点是开关速度较慢，适应能力较差。
增强型LDO是在普通LDO的基础上进行改进的。
它采用了Error Amplifier来替代普通LDO中的差动放大器。
Error Amplifier可以提高LDO的开关速度和适应能力，并且具有更好的输出电压稳定性。
此外，增强型LDO还增加了一个外部电容器，进一步提高了电压稳定性。
增强型LDO的优点是性能更好，适用范围更广，但缺点是稍微比普通LDO复杂一些。
开关LDO采用了开关电源的原理，通过开关转换器控制电压输出。
开关LDO的核心是一个开关，由一个PWM控制器控制其开关状态。
开关LDO的优点是开关速度快，适应能力较强，同时具有较低的功耗。
然而，开关LDO的缺点是输出电压的稳定性可能会稍差一些，并且可能产生较大的噪声。
以上就是LDO常用结构的一些介绍。
在实际应用中，选择合适的LDO结构需要考虑多方面的因素，如稳定性要求、功耗、噪声等。
不同的应用场景需要选择适合的LDO结构。
LDO原理介绍
LDO原理介绍LDO（Low Dropout）是一种用于稳定输出电压的线性稳压器。
它主要用于在电源电压波动或负载变化时稳定输出电压。
LDO的工作原理是将输入电压通过调节管调节，并将其稳定在预设的输出电压。
LDO通常由三个关键组件构成：参考电压源、误差放大器和调节管。
首先，参考电压源提供参考电压给误差放大器。
这个参考电压一般设计为固定值，如1.2V或2.5V，用于与输入电压进行比较。
误差放大器的作用是将参考电压与实际输出电压之间的差异进行放大，并将其转换为驱动调节管的控制信号。
当误差放大器检测到输出电压低于设定值时，它会增大输出信号，从而驱动调节管提供更多的电流。
当输出电压高于设定值时，它会减小输出信号，从而驱动调节管提供更少的电流。
通过这种反馈机制，LDO能够实现稳定的输出电压。
调节管是LDO的最重要组成部分。
它是一种具有低压降的高功率晶体管，它能够提供稳定的输出电流。
调节管的主要作用是根据误差放大器的控制信号来调节电流大小，以保持输出电压稳定。
LDO的工作原理可以分为三个阶段：起始阶段、稳压阶段和负载变化阶段。
在起始阶段，输入电压被应用于LDO电路。
当电路开始工作时，调节管处于关闭状态，此时输出电压等于输入电压减去调节管的压降。
在稳压阶段，输入电压被调节管稳定在输出电压以上。
这是通过误差放大器对输出电压进行监测，并通过调节管的控制信号来调整电流大小，以保持输出电压在设定值范围内。
在负载变化阶段，当负载的电流产生变化时，LDO需要快速响应以保持输出电压的稳定。
这是通过误差放大器的控制信号来调节调节管的电流来实现的。
当负载电流增加时，误差放大器会增大调节管的控制信号，从而增加输出电流。
相反，当负载电流减少时，误差放大器会减小调节管的控制信号，从而减小输出电流。
通过这种方式，LDO能够快速响应负载变化，从而保持输出电压的稳定。
总结起来，LDO是一种通过误差放大器控制调节管电流的线性稳压器。
它通过反馈机制，实现对输出电压的稳定，无论在电源电压波动还是负载变化的情况下。
LDO原理结构及应用
LDO原理结构及应用LDO（Low Dropout）是指低压差稳压器，是一种常用的线性稳压器件。
它的主要特点是在输入端和输出端之间的压差（Dropout Voltage）非常小，通常在0.1V以下。
LDO的原理和结构具体如下：原理：LDO的基本原理是通过内部的功率晶体管将输入电压稳定为输出电压。
它包括一个功率MOSFET晶体管、一个参考电压源、一个误差放大器和一个输出电压反馈回路。
LDO的工作过程如下：1.输入电压加入LDO的输入端，经过滤波电路后，供电给功率晶体管。
2.参考电压源提供一个稳定的参考电压。
3.误差放大器将输出端的电压和参考电压进行比较，产生误差信号。
4.误差信号通过控制功率晶体管的驱动电路，使其调整输出电压，使之稳定在设定值。
5.输出电压通过反馈回路回馈给误差放大器，作为比较的参考。
结构：LDO的结构主要由输入滤波电路、误差放大器、驱动电路和功率晶体管等部分组成。
输入滤波电路：LDO的输入端需要设计滤波电路，用以滤除输入电压的杂散干扰，并确保输入电压的稳定性。
误差放大器：误差放大器是LDO的核心部分，它将参考电压和输出电压进行比较，产生一个误差信号。
驱动电路：驱动电路根据误差信号调整功率晶体管的工作状态，控制输出电压的稳定。
功率晶体管：功率晶体管是LDO的输出级，根据驱动电路的控制，将输入电压稳定为设定的输出电压。
应用：LDO稳压器具有简单、可靠、成本低等优点，广泛应用于各种场合。
以下是LDO的几个主要应用领域：电子产品：LDO稳压器被广泛应用于各种电子产品，如手机、平板电脑、数码相机等。
这些产品对电路稳定性要求高，LDO通过降低输入和输出端的压差，提供稳定的电压供给。
通信设备：由于LDO稳压器的快速响应和高精度输出，它特别适用于通信设备的供电电路。
它可以提供稳定的电压，保证通信设备的正常运行。
汽车电子：随着汽车电子系统的发展，对电压稳定性和抗干扰能力的要求越来越高。
LDO稳压器可以在汽车电子系统中提供可靠的电源，确保各种设备的正常工作，如车载导航、音响系统等。
ldo散热措施
ldo散热措施
LDO（Low Drop-Out）是一种低压差稳压器件，其主要功能
是将输入电压稳定为输出电压，并且输出电压与输入电压之间的压差尽可能小。
为了保证LDO的稳定工作，需要采取一些
散热措施来降低热度，避免过热造成故障。
以下是几种常用的LDO散热措施：
1. 降低电源输入电压（Vin-Vout）：通过减小输入电压与输出
电压之间的压差，可以降低功率损耗，从而减少热量的产生。
2. 添加散热片：在LDO芯片上添加散热片，可以增大散热表
面积，提高散热效果。
散热片通常使用金属材料，如铝或铜，具有良好的导热性能。
3. 提高散热环境：为LDO提供良好的散热环境，如保证空气
流通、避免密闭空间等，可以加快热量的散发。
4. 降低负载电流：减小LDO的负载电流，可以降低功率损耗，从而减少热量的产生。
5. 选择合适的封装和散热设计：合理选择LDO芯片的封装形式，并进行适当的散热设计，如减少引脚电阻、增加散热片数量等，可以提高LDO的散热性能。
需要注意的是，在设计LDO散热措施时，应根据具体的应用
场景和要求进行选择，确保LDO稳定工作，并确保散热措施不会对其他系统或组件产生负面影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
什么是LDO（LOW DROP-OUT）？
/html/electronic/1126304.html
什么是LDO（低压差线性稳压器）？LDO是Low Drop Out(LDO) Linear Voltage Regulators的英文缩写，中文意思是低压差线性稳压器；LDO（低压差线性稳压器）的基本原理；LDO(低压差线性稳压器)的主要参数；LDO的典型应用；LDO
的选择……
一、什么是LDO（低压差线性稳压器）？
经常在某某IC上看到LDO，以为他是什么IC公司名字，其实不是。
LDO是Low Drop Out(LDO) Linear Voltage Regulators的英文缩写，中文意思是低压差线性稳压器。
LDO 是一种线性稳压器。
线性稳压器使用在其线性区域内运行的晶体管或 FET，从应用的输入电压中减去超额的电压，产生经过调节的输出电压。
所谓压降电压，是指稳压器将输出电压维持在其额定值上下 100mV 之内所需的输入电压与输出电压差额的最小值。
正输出电压的LDO（低压降）稳压器通常使用功率晶体管（也称为传递设备）作为 PNP。
这种晶体管允许饱和，所以稳压器可以有一个非常低的压降电压，通常为 200mV 左右；与之相比，使用 NPN复合电源晶体管的传统线性稳压器的压降为 2V 左右。
负输出 LDO 使用 NPN 作为它的传递设备，其运行模式与正输出 LDO 的 PNP设备类似。
更新的发展使用 CMOS 功率晶体管，它能够提供最低的压降电压。
使用 CMOS，通过稳压器的唯一电压压降是电源设备负载电流的 ON 电阻造成的。
如果负载较小，这种方式产生的压降只有几十毫伏。
二、LDO（低压差线性稳压器）的基本原理
低压差线性稳压器(LDO)的基本电路如图1-1所示，该电路由串联调整管VT、取样电阻R1和R2、比较放大器A组成。
图1-1 低压差线性稳压器基本电路
取样电压加在比较器A的同相输入端，与加在反相输入端的基准电压Uref相比较，两者的差值经放大器A放大后，控制串联调整管的压降，从而稳定输出电压。
当输出电压Uout降低时，基准电压与取样电压的差值增加，比较放大器输出的驱动电流增加，串联调整管压降减小，从而使输出电压升高。
相反，若输出电压
Uout超过所需要的设定值，比较放大器输出的前驱动电流减小，从而使输出电压降低。
供电过程中，输出电压校正连续进行，调整时间只受比较放大器和输出晶体管回路反应速度的限制。
应当说明，实际的线性稳压器还应当具有许多其它的功能，比如负载短路保护、过压关断、过热关断、反接保护等，而且串联调整管也可以采用MOSFET。
三、LDO(低压差线性稳压器)的主要参数
1．输出电压(Output Voltage)
输出电压是低压差线性稳压器最重要的参数，也是电子设备设计者选用稳压器时首先应考虑的参数。
低压差线性稳压器有固定输出电压和可调输出电压两种类型。
固定输出电压稳压器使用比较方便，而且由于输出电压是经过厂家精密调整的，所以稳压器精度很高。
但是其设定的输出电压数值均为常用电压值，不可能满足所有的应用要求，但是外接元件数值的变化将影响稳定精度。
2．最大输出电流(Maximum Output Current)
用电设备的功率不同，要求稳压器输出的最大电流也不相同。
通常，输出电流越大的稳压器成本越高。
为了降低成本，在多只稳压器组成的供电系统中，应根据各部分所需的电流值选择适当的稳压器。
3．输入输出电压差(Dropout Voltage)
输入输出电压差是低压差线性稳压器最重要的参数。
在保证输出电压稳定的条件下，该电压压差越低，线性稳压器的性能就越好。
比如，5.0V的低压差线性稳压器，只要输入5.5V电压，就能使输出电压稳定在5.0V。
4．接地电流(Ground Pin Current)
接地电路IGND是指串联调整管输出电流为零时，输入电源提供的稳压器工作电流。
该电流有时也称为静态电流，但是采用PNP晶体管作串联调整管元件时，这种习惯叫法是不正确的。
通常较理想的低压差稳压器的接地电流很小。
5．负载调整率(Load Regulation)
负载调整率可以通过图2-1和式2-1来定义，LDO的负载调整率越小，说明LDO 抑制负载干扰的能力越强。
图2-1 Output Voltage&Output Current
上式中：
△Vload—负载调整率；
Imax—LDO最大输出电流；
Vt—输出电流为Imax时，LDO的输出电压；
Vo—输出电流为0.1mA时，LDO的输出电压；
△V—负载电流分别为0.1mA和Imax时的输出电压之差；
6．线性调整率(Line Regulation)
线性调整率可以通过图2-2和式2-2来定义，LDO的线性调整率越小，输入电压变化对输出电压影响越小，LDO的性能越好。
图2-2 Output Voltage&Input Voltage
上式中：
△Vline—LDO线性调整率；
Vo—LDO名义输出电压；
Vmax—LDO最大输入电压；
△V—LDO输入Vo到Vmax'输出电压最大值和最小值之差；
7．电源抑制比(PSSR)
LDO的输入源往往许多干扰信号存在。
PSRR反映了LDO对于这些干扰信号的抑制能力。
四、LDO的典型应用
低压差线性稳压器的典型应用如图3-1所示。
图3-1(a)所示电路是一种最常见的AC/DC电源，交流电源电压经变压器后，变换成所需要的电压，该电压经整流后变为直流电压。
在该电路中，低压差线性稳压器的作用是：在交流电源电压或负载变化时稳定输出电压，抑制纹波电压，消除电源产生的交流噪声。
各种蓄电池的工作电压都在一定范围内变化。
为了保证蓄电池组输出恒定电压，通常都应当在电池组输出端接入低压差线性稳压器，如图3-1(b)所示。
低压差线性稳压器的功率较低，因此可以延长蓄电池的使用寿命。
同时，由于低压差线性稳压器的输出电压与输入电压接近，因此在蓄电池接近放电完毕时，仍可保证输出电压稳定。
众所周知，开关性稳压电源的效率很高，但输出纹波电压较高，噪声较大，电压调整率等性能也较差，特别是对模拟电路供电时，将产生较大的影响。
在开关性稳压器输出端接入低压差线性稳压器，如图2-3(c)所示，就可以实现有源滤波，而且也可大大提高输出电压的稳压精度，同时电源系统的效率也不会明显降低。
在某些应用中，比如无线电通信设备通常只有一足电池供电，但各部分电路常常采用互相隔离的不同电压，因此必须由多只稳压器供电。
为了节省共电池的电量，通常设备不工作时，都希望低压差线性稳压器工作于睡眠状态。
为此，要求线性稳压器具有使能控制端。
有单组蓄电池供电的多路输出且具有通断控制功能的供电系统如图3-1(d)所示。
图3-1 低压差线性稳压器(LDO)典型应用
五、LDO的选择
当所设计的电路对分路电源有以下要求：
1．高的噪音和纹波抑制；
2．占用PCB板面积小，如手机等手持电子产品；3．电路电源不允许使用电感器，如手机；
4．电源需要具有瞬时校准和输出状态自检功能；5．要求稳压器低压降，自身功耗低；
6．要求线路成本低和方案简单；
此时，选用LDO是最恰当的选择，同时满足产品设计的各种要求。
