无负压供水改造规划方案.doc
无负压方案说明(仅供参考)
无负压供水方案一、工程概述：本工程为海安海州新城无负压设备生活用水工程。
项目共由16F和26F组成，建筑总高度为。
1-6F市政直供，6层以上使用无负压供水设备加压，总计加压户数588户。
当地自来水高峰压力为0.2Mpa。
根据用户要求设计给水模式为分区供水。
6-16F中区使用一套无负压设备共计428户，16-26F高区使用一套无负压设备共计160户。
二、设计依据及产品的技术标准1．客户提供的基本要求2．《民用建筑电气设计规范》（JGJ/T16-92）3．《建筑防雷设计规范》（GB50057-94）4．《泵站设计规范》（GB/T50265-97）5.《低压成套开关设备和控制设备》（GB7251-1997）6．《电力装置的继电保护及自动装置设计规范》7．《电力装置的电气测量仪表设计规范》8．《通用用电设备配电设计规范》9．建筑给水排水设计规范（GB50015-95）10．给水排水设计手册·第2册三、设备方案选型及技术说明根据客户实际资料我司参考选用无负压管网增压稳流供水设备贰套，设备对所有用户加压供水。
供水模式采用分区供水。
由于生活小区的供水特点，减少夜间及小流量供水时的能量损耗，故设备配置稳压储能罐，从而达到最佳的节能效果。
四、方案选型计算1、设计给水流量（1）．根据住宅配置的卫生器具给水当量、使用人数、用水定额、使用时数及小时变化系数，按3.6.4-1式计算出最大用水时卫生器具给水当量平均出流概率：U。
=100q。
m Kh 0.2·NR·T·3600 (%) (3.6.4-1)式中U。
——生活给水管道的最大用水时卫生器具给水当量平均出流概率（%）；q．——最高用水日的用水定额，按GB50015-2003中表3.1.9取用m ——每户用水人数；Kh——小时变化系数，按GB50015-2003中表3.1.9取用；NR——每户设置的卫生器具给水当量数；T——用水时数（h）;0.2——一个卫生器具给水当量的额定流量（L/s）计算结果：U0 ≈0.035（GB50015—2003 普通住宅Ⅱ型参考值为0.025～0.035）（2）．根据计算管段上的卫生器具给水当量总数，按3.6.4-2式计算得出该管段的卫生器具给水当量的同时出流概率：(%) (3.6.4-2) g式中U——计算管段卫生器具给水当量同时出流概率（%）；ac——对应于不同U。
无负压供水设备方案
无负压供水设备方案摘要：无负压供水设备是一种可以有效解决楼宇供水问题的设备。
本文将介绍无负压供水设备的原理和工作流程，并针对其在楼宇供水系统中的应用进行详细阐述。
通过合理配置无负压供水设备，可以提高楼宇供水系统的稳定性和可靠性，满足用户对水资源的需求，提升居住环境的舒适性。
一、引言随着城市建设的飞速发展，楼宇供水系统的需求越来越大。
然而，由于楼层高度的增加和用户水需求的变化，传统的供水方式已经无法满足要求，导致供水压力不稳定，水质受到污染等问题。
无负压供水设备应运而生，它采用先进的技术手段，通过控制系统来实现楼宇供水的稳定和可靠。
二、无负压供水设备原理无负压供水设备是一种集水泵、水箱、控制系统为一体的设备。
其主要原理是通过水泵将水从地下水箱或水源输送到楼层，并通过控制系统来实现水压的稳定控制。
三、无负压供水设备工作流程1. 检测水压：通过安装在楼宇不同位置的水压传感器来监测楼宇不同区域的水压情况。
2. 检测供水需求：通过安装在楼宇不同位置的流量传感器来监测楼宇不同区域的供水需求。
3. 控制水泵运行：根据水压和供水需求的实时监测数据，控制系统会自动调节水泵的运行状态，保证楼宇供水的稳定。
4. 控制水箱水位：当水泵供水量大于需求量时，多余的水会被输送到水箱中，从而使水箱的水位保持在适当的范围内。
5. 紧急处理：当系统检测到水箱水位过低或水压过低时，会自动触发报警机制，并采取紧急措施，如自动启动备用水泵等。
四、无负压供水设备在楼宇供水系统中的应用1. 高层建筑供水系统：由于高层建筑供水系统需要克服地理高差和水压不稳定等问题，无负压供水设备能够有效解决这些问题，提供稳定的供水。
2. 商业中心供水系统：商业中心供水需求大且复杂，无负压供水设备能够根据不同区域的供水需求，实时调节水泵运行状态，提供稳定的供水。
3. 公共建筑供水系统：无负压供水设备具有智能控制系统，可以根据不同时间段和使用情况自动调节供水压力，满足公共建筑对供水的需求。
无负压供水方案

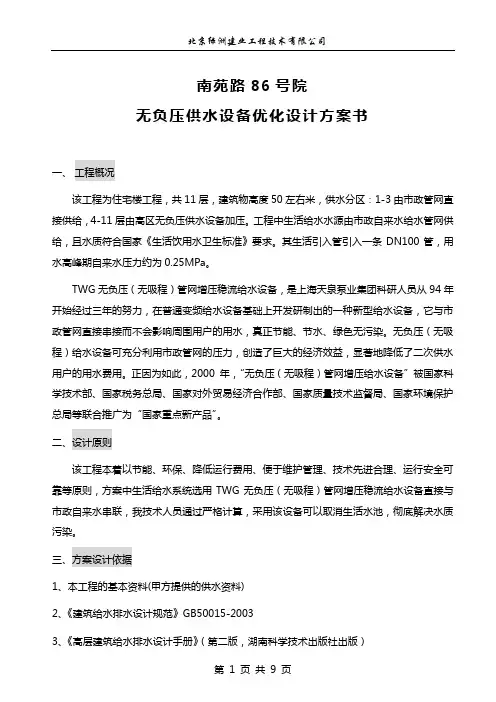

南苑路86号院无负压供水设备优化设计方案书一、工程概况该工程为住宅楼工程，共11层，建筑物高度50左右米，供水分区：1-3由市政管网直接供给，4-11层由高区无负压供水设备加压。
工程中生活给水水源由市政自来水给水管网供给，且水质符合国家《生活饮用水卫生标准》要求。
其生活引入管引入一条DN100管，用水高峰期自来水压力约为0.25MPa。
TWG无负压（无吸程）管网增压稳流给水设备，是上海天泉泵业集团科研人员从94年开始经过三年的努力，在普通变频给水设备基础上开发研制出的一种新型给水设备，它与市政管网直接串接而不会影响周围用户的用水，真正节能、节水、绿色无污染。
无负压（无吸程）给水设备可充分利用市政管网的压力，创造了巨大的经济效益，显著地降低了二次供水用户的用水费用。
正因为如此，2000 年，“无负压（无吸程）管网增压给水设备”被国家科学技术部、国家税务总局、国家对外贸易经济合作部、国家质量技术监督局、国家环境保护总局等联合推广为“国家重点新产品”。
二、设计原则该工程本着以节能、环保、降低运行费用、便于维护管理、技术先进合理、运行安全可靠等原则，方案中生活给水系统选用TWG无负压（无吸程）管网增压稳流给水设备直接与市政自来水串联，我技术人员通过严格计算，采用该设备可以取消生活水池，彻底解决水质污染。
三、方案设计依据1、本工程的基本资料(甲方提供的供水资料)2、《建筑给水排水设计规范》GB50015-20033、《高层建筑给水排水设计手册》（第二版，湖南科学技术出版社出版）4、《给水排水设计手册》第2册（核工业第二研究设计院主编，中国建筑工业出版社出版）5、《上海天泉泵业集团产品设计手册》四、方案选型结合本工程生活用水特点，考虑到设备水泵的性能，我公司技术人员结合公司的产品技术，对该工程中的给水设备经过严格的选型和校核，现选用TWG无负压（无吸程）管网增压稳流给水设备,供领导参考决策。
采用不锈钢标准配置：高区设备型号：TWG-8/66-2配用水泵型号：32TDLF4-70 二台天泉水泵水泵参数：Q=5m3/h H=45m N=1.5Kw稳流补偿系统CYQ 一套真空抑制系统ZBQF 一套智能控制系统一套（配套变频器品牌：英威腾，低压电器：施耐德）五、无负压与传统供水设备优缺点对比六、运行费用分析传统设计供水方式：将自来水放入生活水箱，再用变频设备加压向各用水点供水，该供水方式存在着自来水原有供水压力被白白浪费，而且水箱存在着严重的二次污染。
无负压供水施工技术方案
无负压供水施工技术1、工程概况本工程给水采用无负压供水技术，是以市政管网为水源为基础的直接增压供水，又叫接力增压供水设备。
充分利用了市政管网原有的压力，形成密闭的连续接力增压供水方式，节能效果好，没有水质的二次污染，是变频恒压供水设备的发展与延伸。
其出口压力等于市政管网压力加上泵组扬程。
本工程在地下室水泵房设加压泵组，与市政管网连接，经加压泵加压后直接给楼内供水。
该系统主要由变频调速水泵机组、稳流补偿器、真空抑制器、压力和流量传感器、预压自平衡器、控制柜、过滤器、倒流防止器等组成。
2、功能说明2.1无负压功能设备与市政管网直接连接，设备工作时对管网不产生任何负压影响，通过设备的微机控制系统及稳流补偿系统与真空抑制系统的有效工作，时刻自动监测自动调节和适应，实现预压对吸程的自动补偿，从而可以消除水泵运行时产生负压及吸程影响，绝对不会对市政管网及其周围用水户造成影响，也绝不会使管道中出现负压和随之而来的气囊、气阻、压力振荡、倒流及水锤等是危及管网安全或是产生隐患的重要因素。
2.2现场手动/自动操作转换功能设备为用户提供了多路操作方式，设备控制面板具备手动和自动控制方式，由控制面板上的“手动/自动”转换开关来选择。
当选择自动操作，并将“启动、停止”转换开关扭至启动位置时，无须人为干预设备的运行，设备在微机的控制之下按照设定的程序全自动运行。
在试验或以外情况时可以进行手动操作,用户可通过面板上的“启动X#泵”、“停止X#泵”按钮控制对应水泵的启动与停止（手动运行时压力不受限制，应注意观察实际出水压力与用户要求的差别，防止压力过高）。
此外，设备还可以扩展到集群控制、远控、监控等多路控制方式，有效保障设备正常运行。
2.3有水开机/无水停机功能当市政管网水量不满足时，设备自动调整供水状况，改变设备运行曲线，进行真空抑制和稳流补偿，使用水状况与进水状况符合，当补偿量达到最大时也即市政管网不能满足需要时，设备自动停机，防止因水源不足而造成设备的损坏。
无负压供水方案

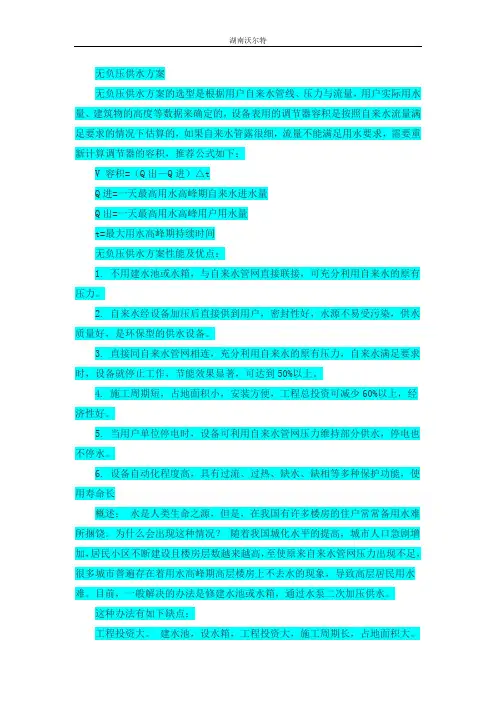

无负压供水方案无负压供水方案的选型是根据用户自来水管线、压力与流量，用户实际用水量、建筑物的高度等数据来确定的，设备表用的调节器容积是按照自来水流量满足要求的情况下估算的，如果自来水管露很细，流量不能满足用水要求，需要重新计算调节器的容积，推荐公式如下：V 容积=（Q出—Q进）△tQ进=一天最高用水高峰期自来水进水量Q出=一天最高用水高峰用户用水量t=最大用水高峰期持续时间无负压供水方案性能及优点：1. 不用建水池或水箱，与自来水管网直接联接，可充分利用自来水的原有压力。
2. 自来水经设备加压后直接供到用户，密封性好，水源不易受污染，供水质量好，是环保型的供水设备。
3. 直接同自来水管网相连，充分利用自来水的原有压力，自来水满足要求时，设备就停止工作，节能效果显著，可达到50%以上。
4. 施工周期短，占地面积小，安装方便，工程总投资可减少60%以上，经济性好。
5. 当用户单位停电时，设备可利用自来水管网压力维持部分供水，停电也不停水。
6. 设备自动化程度高，具有过流、过热、缺水、缺相等多种保护功能，使用寿命长概述：水是人类生命之源，但是，在我国有许多楼房的住户常常备用水难所捆饶。
为什么会出现这种情况？随着我国城化水平的提高，城市人口急剧增加，居民小区不断建设且楼房层数越来越高，至使原来自来水管网压力出现不足，很多城市普遍存在着用水高峰期高层楼房上不去水的现象，导致高层居民用水难。
目前，一般解决的办法是修建水池或水箱，通过水泵二次加压供水。
这种办法有如下缺点：工程投资大。
建水池，设水箱，工程投资大，施工周期长，占地面积大。
存在着水源二次污染。
原本纯净的自来水都要放入水池中，而水池常常被杂物，脏物等污染物所污染，夏季水池中的水更容易变质变味,严重影响居民的生活和身体健康。
为此，许多单位专门装上了消毒设备，无疑，又增加了设备投资和运行成本。
能源浪费等问题将自来水完全放入水池或水箱，使自来水的压力完全变为零，再从零重新加压，使自来水原有的能量白白浪费掉。
无负压管网增压稳流供水方案_secret
无负压管网增压稳流供水方案二种无负压(无吸程)管网增压稳流供水方案简介1、A方案其主要由微机变频控制系统、负压检测及处理系统、水泵机组、稳流补偿器、真空抑制器、各种管件、阀门等构成。
该设备采用微机控制变频调速实现恒压供水，通过真空补偿系统及全封闭结构实现了与自来水管网的直接串接，并且克服了对管网的不良影响。
该设备通过真空抑制器及稳流补偿器中的检测装置采集稳流补偿器内的真空度及水位信号，实时反馈，通过微机控制真空抑制器及稳流补偿器中的特殊装置动作，抑制负压产生，保证该设备不对城市管网产生影响。
(原理见图1)。
其广泛采用多变量模糊控制与智能管理系统技术，在现实运行中，多变量模糊控制针对需要控制的对象具有的多样、随机、连续、高度不确定等特性达到了多层次、多目标的综合效果来实现无负压的过程。
整个无负压实现过程是通过约束限制流量的特性曲线来实现压力的持续平衡，以下图2为例：当检测装置检测到实际用水量小于给水管网的给水流量时，此时管网不会产生任何负压，此时，稳流低能补偿器进入储能状态，当储存能量达到一定限度时，将多余的能量一部分通过稳流自平衡补偿装置补偿给高能补偿器，一部分以压力的形式释放给用水管网，以实现管网的小流量保压；当检测装置检测到实际用水量大于给水管网的给水流量时，稳流高能补偿器将原来储备的能量进行释放，补偿此时能量不足，以保证整个系统中的压力平衡。
通过多个信号检测装置实时检测稳流补偿器中的各种变量，通过计算机系统的分析处理和PID 调节器的比较、判断，然后反馈给真空补偿器中的处理单元和控制单元，把计算机发出的控制指令分配给稳流补偿器中的各个动作执行部件来完成能量的自动补偿，达到整个容器内压力的自动平衡状态，抑制负压的产生，完成不间断的持续正常供水。
稳流补偿器的原理是该方案在实际运行时性能稳定，仅个别泵站高峰用水时增压性能偏弱，初步分析是水泵功率选择偏小。
2、B方案设置有续流补偿器作为缓冲桶体，在缓冲桶体的高点设自动放气阀，用以保证管路和桶体内无空气。
无负压供水方案
无负压供水方案引言：随着城市的发展和人口增加，供水系统的压力成为一个日益突出的问题。
在传统的供水系统中，由于供水管网和用户之间存在高差，造成了水流逆流、负压或低压的情况。
这不仅对正常生活和工作带来了不便，还可能导致供水系统的漏水、污染等问题。
因此，开发一种无负压供水方案是非常有必要的。
一、问题分析1. 负压问题：传统供水系统中，由于供水管网和用户之间存在一定的高差，当用户使用水时，水流需要克服重力，造成供水管网产生负压。
2. 低压问题：由于城市供水系统中，水源和用户之间的距离较远，水流的压力有时会很低，影响正常的供水流量。
3. 漏水和污染问题：由于供水管网存在负压、低压等问题，加之老化和损坏，容易产生漏水问题，并且雨水、地下水等可能会通过管网进入供水系统，造成水质污染。
二、无负压供水方案针对传统供水系统中存在的问题，我们可以采用以下方案来解决无负压供水问题：1. 提升水源压力：可以通过在水源处增加压力提升设备，如水泵，将水流的压力提升到足够的程度，以满足用户的需求。
这种解决方案可以有效解决供水系统低压问题。
2. 引入高位水箱：安装高位水箱是解决低压和负压问题的一种较常用且有效的方式。
高位水箱以一定高度储存水源，通过重力作用来提供一定的压力供给用户。
这样可以解决供水管网负压和低压问题，保证供水系统的稳定性和正常运行。
3. 使用无负压供水技术：无负压供水技术是现代供水系统的一种先进技术，通过在供水管网中安装负压阀、安全阀等设备来解决负压和低压问题。
当用户使用水时，负压阀会自动打开，避免供水管网产生负压，保证供水系统的正常运行。
4. 定期检查和维护供水管网：定期检查供水管网的情况，及时修补漏水点，更换老化设备，保证供水管网的完整性。
此外，建立健全的管理制度和防护措施，确保供水管网的安全和稳定。
三、方案优势1. 解决供水系统负压问题：通过引入高位水箱或使用无负压供水技术，可以有效解决供水系统负压问题，保证供水的正常流动。
无负压管网叠压设备供水方案
无负压管网叠压设备供水方案（学习篇）无负压管网叠压设备供水方案一、实际情况及原设计要求：本项目由房地产有限公司在建的“古城馨园1#高层住宅楼”项目，项目地址位于市，市政水压为0.3Mpa，市政主管DN1000mm，小区接入管DN150mm，泵房放置在地下室负一层，预计4.5米。
本项目为住宅小区，加压区域分布如下：1～4层，采用市政管网直接供水；5～27层，共有299户；二、根据贵单位提供供水技术参数，本公司做无负压供水方案如下：1、市政管径DN1000mm小区接入管在DN150mm，符合无负压设备的管网接入要求，因此本项目采用无负压供水模式。
2、我公司推荐采用中区、高区分开设备供水的结构，不采用减压阀减压，保证用水安全，今后的运行能耗较低。
3、设备按全不锈钢配置，变频器采用ABB产品，PLC工控系统采用施耐德产品，设备需要加装防负压保护模块、Y型过滤器、超高压保护系统。
三、设备的参数计算：按照GB50015-2003设计规范（3.6.4公式计算）1、流量：（299户住宅）本项目需要加压的用户共299户，按每户4口人计算，共1196人，按GB50015-2003的设计规范小区3000人以下，按卫生洁具用水当量计算秒流量。
用水当量按GB50015-2003表3.1.14以及计算公式3.6.5的注解3当量为：洗涤盆1只（N=1.0～1.5）；大便器2具（N=0.5～6.0）；洗脸盆2只（N=0.75×2＝1.50）；淋浴器2具（浴盆）（N=1.0×2＝2.0）；洗衣机水嘴1个（N=1.0）。
小计：户当量Ng=6.5管段的当量总数：∑N=6.5×299=1943.5用水定额(q0)：250L/人．d；户均人数（m）：4人。
用水小时数（T）：24h；时变化系数Kh=2.3。
则：a)最大用水时卫生器具给水当量平均出流概率（U0）：U0= q0m Kh÷（0.2×Ng×T×3600）=250×4×2.3÷(0.2×6.5×24×3600)=0.02b)管段的当量总数：查表附表C,加权平均法计算系数(αc)：0.01097c)管段的卫生器具给水当量同时出流概率（U）：U=[1+αc（∑N-1）0.49]÷√∑N=[1+0.01097×（1943.5-1）0.49]÷√1943.5=0.035d)管段的设计秒流量（qg）：qa=0.2×U×∑N=0.2×0.046×929.5=13.78 (L/S)住户的用水最高峰流量为：13.78×3.6＝49.61（m3/h）若按人均用水定额计算住户的用水平时流量为：用水定额(q0)：170～300L/人．d；户均人数（m）：2～4人。
无负压供水改造专项方案
技术方案一、项目概况1．项目背景原供水系统属高层建筑中常见高位水箱供水方法，高区、中区、低区独立供水。
现有提升设备为6台水泵，高区供水泵两台、中区供水泵两台、低区供水泵两台。
市政来水进入储水池，再经过提升设备及消毒设备后抵达最终使用用户。
这类供水系统是中国较为普遍一个高层楼宇给水方法，运行较稳定，经验丰富易操作。
但因为此工艺中间步骤较多，运行成本相对较高，且极易产生对原水二次污染。
2. 无负压供水无负压供水设备是以市政管网为水源，充足利用了市政管网原有压力，形成密闭连续接力增压供水方法，节能效果好，没有水质二次污染，是变频恒压供水设备发展和延伸。
无负压供水关键由变频调速水泵机组、稳流赔偿器、真空抑制器、压力传感器、预压自平衡器、控制柜、过滤器、倒流预防器等组成。
二、改造方案1、为了节省成本和投资，利用原有管路和设备进行改造。
2、部分管线拆除、更换和安装3、安装新无负压供水设备，从原进水口引一根管道至设备进水口。
进水口前安装倒流预防器、过滤器、取水口等设备；4、现场电气自控系统兼容改造；5、控制线：设备到控制柜电源线及信号线按国家规范部署，信号线采取屏蔽线，电源线采取国家标准比控制柜线路大而且美观整齐，线径达成国家标准。
6、无负压调试前向甲方进行技术交底确保安全，现场依据实际情况从小到大调整压力确保使用不超压。
7、旧供水箱体拆除；三、设备关键特点1.设备投资省不需修建大蓄水池或大水箱，也不需要设置大型气压罐，节省大笔投资，而且充足利用自来水管网一次供水压力，加压泵选型能够减小，设备投资降低。
2.卫生无污染整个系统全部使用卫生级不锈钢并和空气不接足，水质无二次污染，卫生新鲜，符合环境保护要求。
3.节能效果显著。
设备直接和管网串联，充足利用管网余压供水；同时经过稳压罐稳定系统压力，降低水泵开启次数，可节能30%-90%。
4.占地面积小。
5.运行成本降低。
利用市政一次压力供水，运行过程中能耗降低，减低了成本。
无负压供水设备施工方案
无负压供水设备施工方案1. 引言在城市供水系统中，无负压供水设备是一个重要的组成部分。
它能够有效地提高供水系统的稳定性和可靠性，减少供水中的气泡和水锤现象，并有效地改善供水的质量。
本文将介绍无负压供水设备的施工方案。
2. 设备选型在施工之前，首先需要进行无负压供水设备的选型工作。
根据供水系统的规模和需求，选择合适的设备型号和规格。
同时，要考虑设备的质量和性能，并与供水系统的其他组成部分相匹配。
3. 施工准备在正式施工之前，需要进行一系列的准备工作。
包括：- 设备安装位置的确定：根据供水系统的实际情况，确定无负压供水设备的安装位置，并确保其与其他设备和管道的连接顺畅。
- 施工工具和材料的准备：准备好需要使用的工具和材料，包括手工工具、电动工具、管道材料等。
- 施工方案的编制：根据供水系统的结构和要求，编制详细的施工方案，包括施工步骤和安全要求等。
4. 施工步骤无负压供水设备的施工步骤包括： 1. 设备安装：根据施工方案，将无负压供水设备按照要求安装到预定位置。
确保设备与其他管道和设备的连接紧密，并且无泄漏现象。
2. 管道连接：根据设备的要求，将供水管道与无负压供水设备进行连接。
采用合适的连接方式，确保连接紧密且无泄漏。
3. 电气接线：对于电动设备，需要进行电气接线工作。
根据设备的电气要求，进行正确的接线操作，并进行必要的绝缘处理。
4. 设备调试：安装完成后，对无负压供水设备进行必要的调试工作。
检查设备的运行状态，确保其正常工作并达到设计要求。
5. 安全测试：完成调试后，进行安全测试。
测试设备的安全性能，包括漏电保护、过载保护等。
确保设备的安全运行。
6. 施工记录和验收：在施工全过程中，要进行详细的记录和备份，包括施工步骤，施工日期，设备规格等信息。
施工完成后，进行验收，并填写相应的验收报告。
5. 安全措施在无负压供水设备的施工过程中，要注意安全措施的落实，包括： - 严格执行施工方案，确保施工各项操作的顺序和安全性。
无负压供水设备施工方案
无负压供水设备施工方案目录一、工程概况2二、供水方式2三、设计原则2四、设计依据2五、设备选型3六、自动化系统控制方案5七、改造工程概况6八、施工顺序7九、施工进度计划8十、施工方法及工艺要求9十一、主要施工管理计划10十二、质量管理计划10十三、安全管理计划11十四、环境管理计划12十五、施工技术要求13一、工程概况工程中生活给水水源均由市政自来水给水管网供给，且水质符合国家《生活饮用水卫生标准》要求。
生活加压区用水点：酒店式公寓；二、供水方式生活供水方式为：市政自来水| MC陋无负压供水设备用水点——>三、设计原则1、设计体现技术先进、使用安全可靠、造价经济合理、施工简便的方针。
2、结合本项目中的实际运行情况，制定合理的控制方案，在系统功能、性能指标、经济指标、可靠性要求等综合数据上达到工艺要求，追求最佳的性能价格比。
3、系统具有手动、自动两种工作方式下的启停泵组功能，系统内不同水泵均能实现交替运行且能够互为备用。
4、系统的设计便于检修、维护，系统具有完善的故障自诊断功能。
5、自动化性能好，操作控制灵活方便，界面友好直观。
6、配置高档，工艺先进。
四、设计依据1、该工程的基本资料2、《无负压给水设备》无负压行业标准3、《无负压管网增压稳流给水设备》无负压国家标准4、《建筑给水排水设计规范》5、《高层建筑给水排水设计手册》6、《泵站设计规范》7、《给水排水设计手册》第2册五、设备选型项目方案选型设计说明A、设计依据（1）《建筑给水排水设计规范》（2）《给水排水设计手册》第2册（3）《泵站设计规范》（4）《给水管网系统理论与分析》（5）《无负压增压稳流给水设备》B、设备清单工程中生活给水水源均由市政自来水给水管网供给，且水质符合国家《生活饮用水卫生标准》要求。
建筑情况：项目为12层酒店式公寓，直供区部分最高-3-4层由市政管网直接供给,5层以上为加压设备供水。
安装无负压供水设备一套，对中高区供水。
无负压供水改造方案
无负压供水改造方案清晨的阳光透过窗帘，洒在我的工作台上，一杯热咖啡在旁边冒着热气，笔尖轻触着纸面，关于无负压供水改造方案的构思，就像一幅画，在我的脑海中逐渐展开。
一、项目背景我们的城市，每天都在快速地发展，高楼大厦林立，人口密度不断增大，供水系统的压力也随之增大。
传统的供水方式已经无法满足现代城市的需求，无负压供水改造项目应运而生。
它能够有效解决水压不足的问题，提高供水效率，节约能源。
二、项目目标1.解决现有供水系统中的水压不足问题，确保用户用水稳定。
2.提高供水效率，减少水资源的浪费。
3.节约能源，降低运行成本。
4.提升城市供水系统的整体水平。
三、改造方案设计1.技术选型根据我国相关标准和实际情况，我们选择了无负压变频供水设备。
这种设备具有节能、环保、运行稳定等特点，能够满足我们的改造需求。
2.设备配置无负压供水泵：选用高效节能的变频泵，保证水压稳定。
控制系统：采用PLC编程控制，实现智能运行。
水箱：选用不锈钢材质，确保水质安全。
管道：使用PE管材，减少水压损失。
3.施工方案拆除旧设备：我们需要将现有的供水设备进行拆除，为新的无负压供水系统腾出空间。
安装新设备：在拆除旧设备后，我们将按照设计图纸进行新设备的安装，包括水泵、控制系统、水箱等。
管道铺设：根据设计要求，重新铺设供水管道，确保管道的布局合理，减少水压损失。
调试运行：安装完成后，对整个系统进行调试，确保设备运行稳定，水压满足要求。
4.施工周期根据项目规模和施工难度，预计整个改造工程需要3个月的时间。
具体施工计划如下：第1个月：拆除旧设备，准备施工材料。
第2个月：安装新设备，铺设管道。
第3个月：调试运行，验收工程。
四、项目预算1.设备费用：包括无负压供水泵、控制系统、水箱等设备费用，预计100万元。
2.材料费用：包括管道、阀门、电线等材料费用，预计50万元。
3.施工费用：包括人工费、机械使用费等，预计30万元。
4.其他费用：包括验收费用、维护费用等，预计20万元。
无负压供水设计方案
无负压供水设计方案无负压供水方案工作原理：无负压供水方案投入使用，自来水管网的水进入供水罐，罐内空气从真空消除器排除，待水充满后，真空消除器自动关闭。
当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水;当自来水管网压力不能满足用水需求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转速恒压供水，若运转水泵达到工频转速时，则启动另一台水泵变频运转。
水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水;用水高峰时，若自来水管网的水量小于水泵流量时，供水罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入供水罐，罐内真空遭到破坏，确保了自来水管网不产生负压，用水高峰过后，系统又恢复到正常供水状态。
当自来水管网停水，造成供水罐液位不断下降，液位将信号反馈给变频控制器，水泵自动停机，以保护水泵机组，供水罐可以储存并释放能量，避免了水泵频繁启动。
节能减排是中国目前热门趋势，在变频恒压供水设备的基础上开发了无负压供水设备，无负压供水设备充分利用自来水管网的原有压力能源，在同样供水需求的情况下，可以选用功率相对较小的水泵及控制设备，同时在夜间小流量用水的情况下利用自来水水压直接供水而无需起动水泵。
相比较于传统的带水池的供水设备可节约大量的电能运行成本及投资成本。
无负压供水设备无需建造水池、水箱，占有空间相对较少，节省设备的初期投资和节省了冲洗水池，给水池消毒的费用。
无负压供水设备为全封闭式结构，真正消除供水二次污染，为绿色环保新型供水设备。
目前通用的变频恒压供水，取消了地面水池，减少了水质的二次污染，但兴建和使用地下水池的费用和地下水池对水质的污染也是一个问题。
因此，无负压供水设备将是变频恒压供水设备的发展与延伸。
无负压供水设计方案维护：泵机组应经常检查，定期保养并加注润滑油。
离心泵和止回阀如发现漏水现象，应及时紧固法兰螺丝或更换石棉根，检查机泵底脚螺栓不能松动，以防损坏机器。
无负压供水施工方案
无负压供水施工方案一、前期准备工作1.认真查看工地现场情况，测量与设计图纸相符合的地方和不合的地方。
2.针对设计图纸与实际情况不符的地方，及时与设计院进行沟通和确认。
3.购买所需材料和设备，确保材料和设备的质量和数量与设计要求相符。
4.按照工程实施计划安排施工人员，提前培训和熟悉施工工艺。
二、施工准备工作1.清理现场，确保施工区域整洁无杂物。
2.安装施工临时设施，如施工棚、仓库等，以保证施工安全和施工过程中的材料储存。
3.安装施工现场的照明和通风设备，以提供良好的工作环境。
4.布置施工区域，并进行施工材料的预摆放和分类，方便施工过程中的使用。
三、施工过程1.对工地进行测量和拓扑，确保施工图纸与实际情况相符。
2.进行地面防水处理，以提供良好的施工环境。
3.进行管道的安装和连接工作，按照设计图纸要求进行布置和连接。
4.进行水泵、水箱、水阀等设备的安装和连接工作。
5.对管道和设备进行试压和试运行，确保水流畅并无渗漏。
6.安装负压供水设备，并进行调试和运行。
四、施工验收1.进行负压供水系统的验收，包括管道连接、设备运行等方面。
2.对施工过程中的安全和质量进行检查和评估。
3.对施工图纸进行更新和整理，确保工程档案的完整性和准确性。
4.进行竣工验收，并出具相应的合格证明和验收报告。
五、施工后维护1.对负压供水系统进行定期检查和维护，以确保系统的正常运行。
2.及时修复和更换系统中出现的故障和损坏的部件。
3.对负压供水系统进行清洗和消毒，以确保饮用水的卫生安全。
4.培训使用人员，教育他们正确使用和维护负压供水系统。
通过以上施工方案，可以确保负压供水系统的顺利建设和运行。
同时，还需要根据具体工程情况进行调整和完善，以保证施工质量和施工安全。
无负压供水设备施工方案
无负压供水设备施工方案1. 背景介绍在城市的供水系统中，正压供水设备是常见的一种模式，其通过水泵将水源抽取出来，再通过管道系统将水送到用户的家中。
然而，传统的正压供水设备存在一些问题，如压力不稳定、供水能力有限等。
为了解决这些问题，无负压供水设备应运而生。
无负压供水设备是一种在正压供水设备基础上发展而来的新型供水设备，它通过管道系统和泵站的合理设计，能够在用户用水高峰期，仍能保持稳定的供水压力和供水量。
本文将介绍无负压供水设备的施工方案。
2. 施工前的准备工作在进行无负压供水设备的施工前，需要进行以下准备工作：2.1 设计方案评审施工前需要对设计方案进行评审，确保设计方案符合供水系统的需求，并且满足相关建设标准和规范要求。
2.2 设备和材料准备在施工前需要准备无负压供水设备所需的设备和材料，包括水泵、水箱、阀门、管道等。
2.3 土建和基础设施准备无负压供水设备需要建设相应的土建和基础设施，如泵房、水箱基础等。
在施工前需要进行土建和基础设施的准备工作。
3. 施工步骤无负压供水设备的施工包括以下步骤：3.1 土建工程施工首先进行土建工程施工，包括泵房和水箱基础的建设。
土建工程施工需要按照设计方案进行，保证施工质量和工期。
3.2 设备安装与调试完成土建工程施工后，进行无负压供水设备的设备安装与调试。
设备安装需要按照设备安装图纸进行，设备调试需要进行各项参数的调整和测试，确保设备正常运行。
3.3 管道系统建设完成设备安装与调试后，进行管道系统的建设。
管道系统建设包括管道布置、管道连接、管道固定等工作。
在管道系统建设中，需要遵循相关标准和规范要求，确保管道系统的安全性和可靠性。
3.4 电气系统建设完成管道系统的建设后，进行电气系统的建设。
电气系统建设包括电气线路的布置、电气设备的安装、电气系统的调试等工作。
在电气系统建设中，需要按照相关规范和安全要求进行施工，确保电气系统的可靠性和安全性。
3.5 施工图纸和验收在施工过程中，需要按照设计方案进行施工图纸的编制和更新，确保施工的准确性和可靠性。
无负压供水设备施工方案
无负压供水设备施工方案无负压供水设备施工方案变频控制原理用变频调速来实现恒压供水，与用调节阀门来实现恒压供水相比，节能效果十分显着(可根据具体情况计算出来)。
其优点是：1、起动平衡，起动电流可限制在额定电流以内，从而避免了起动时对电网的冲击;2、由于泵的平均转速降低了，从而可延长泵和阀门等的使用寿命;3、可以消除起动和停机时的水锤效应;一般地说，当由一台变频器控制一台电动机时，只需使变频器的配用电动机容量与实际电动机容量相符即可。
当一台变频器同时控制两台电动机时，原则上变频器的配用电动机容量应等于两台电动机的容量之和。
但如在高峰负载时的用水量比两台水泵全速供水量相差很多时，可考虑适当减小变频器的容量，但应注意留有足够的容量。
无负压供水设备施工方案性能特点1、无负压供水设备施工方案具有强大的贮能保压能力，特别是在夜间时应付少量供水时,可以大大节约电能.2、调节容积(水泵每启动一次可供用户使用的水量)大.泵每启动一次,可以长时间地维持管网压力,设备启动次数少,运行费用低3、无负压供水设备施工方案设备采用国际领先的补气技术气压罐的补气采用微电脑电子检测、限量补气与排气技术，随时保证罐内气体有一定容积，根本解决了气体长期失效带来的水泵频繁启动问题，填补了国际、国内在该问题上的技术空白。
4、无负压供水设备施工方案不同用户的现场条件,无塔自动上水器可采取以下不同的配置(1)、无负压供水设备施工方案的水源是自备井: 1)潜水泵+控制系统+气压罐2)潜水泵 +水池(水箱)+控制系统+气压罐(2)无负压供水设备施工方案的水源是自来水: 1)离心管道泵+控制系统+气压罐2)离心管道泵 +水池(水箱)+ 控制系统+气压罐无负压供水设备施工方案变频控制原理用变频调速来实现恒压供水，与用调节阀门来实现恒压供水相比，节能效果十分显着(可根据具体情况计算出来)。
其优点是：湖南沃尔特水设备1、起动平衡，起动电流可限制在额定电流以内，从而避免了起动时对电网的冲击;2、由于泵的平均转速降低了，从而可延长泵和阀门等的使用寿命;3、可以消除起动和停机时的水锤效应;一般地说，当由一台变频器控制一台电动机时，只需使变频器的配用电动机容量与实际电动机容量相符即可。
机械毕业设计1428无负压供水方案设备设计
毕业设计说明书题目：无负压供水方案设备设计专业：机械设计制造及其自动化学号：姓名：指导教师：完成日期： 2014年5月25日目录摘要Abstract第一章绪论 (1)1.1 课题研究的目的和意义 (1)1.2 二次供水发展历史 (2)1.3国内外无负压供水研究现状 (4)1.4传统二次供水方式存在的问题 (5)1.5本课题的研究内容 (6)1.6本课题预计达到的目标 (6)1.7完成课题的方案和主要措施 (6)第二章无负压供水方案简介 (7)2.1方案的工作原理 (7)2.2方案的工作流程 (7)2.3 方案的适用范围 (8)2.4 方案的核心技术——无负压技术 (8)第三章设备的参数计算及设计 (10)3.1 稳流罐允许进水量的计算 (10)3.2 稳流罐调节容积计算 (12)3.3 稳流罐总容积的计算 (13)3.3 实例计算 (13)3.3.1工程概况 (13)3.3.2计算最大出水量 (14)3.3.3 确定水表特性系数 .......................................................... 错误！未定义书签。
3.3.4计算水泵扬程 (15)3.3.5水泵的选型 (15)3.3.6稳流罐容积的核算 ........................................................... 错误！未定义书签。
3.3.7 真空抑制器的设计........................................................... 错误！未定义书签。
总结. (17)参考文献 (18)附录：翻译译文及原文无负压供水方案设备设计摘要：近年来，随着科技的进步，二次供水设备作为一种新兴的二次供水产品，在节能和环保方面有独特的优势，无负压供水系统将市政供水管网和用户合并成为一个整体，在充分利用市政管网余压的情况下，进行变频无负压供水，即节水节电又可以防止二次污染。
荆州无负压供水设施优化预设方案书
荆州无负压供水设施优化预设方案书一、工程大概情况该工程为工作楼工程，8 层 3 栋，共牌楼高度36 米，工作楼高峰用水量约为6－24m /h, 工程中生存给水水的源头由城市管理工作从来水给水管网提供，且水质合乎国度《生存饮用水卫生标准》要求。
其生存引入管引入一条DN50 的给水管，用水高峰期从来水压力约为0.50MPa。
无负压稳流给水设施，是在平常的变频给水设施基础上研发研究制造出的一种新式给水设施，它与城市管理工作管网直接串接而不会影响四周围用户的用水，真正节能、节水、绿颜色无污染。
二、预设原则该工程本着以节能、环保、减低运行花销、易于保护管理、技术先进合理、运行安全可靠等原则，方案中生存给水域统选用无负压稳流给水设施直接与城市管理工作从来水串连，我技术人员经过严明计算，认为合适而使用该设施可以消除生存池子，彻底解决水质恶化。
三、方案预设根据1、本工程的基本资料(甲方供给的供水资料）2、《建造给水排水预设规范》GB50015-20033、《高层建造给水排水预设手册》（第二版，湖南科技出版社出版）4、《给水排水预设手册》第2 册（核工业第二研讨预设院主编，中国建造工业出版社出版）四、方案选型接合本工程生存用水独特的地方，思索问题到设施抽水泵浦的性能，我企业技术担任职务的人接合企业的产品技术，对该工程中的给水设施通过严明的选型和校核，现选用无负压稳流给水设施,供上层参照决策。
认为合适而使用不锈钢标准配备布置：设施型号：配用抽水泵浦型号：CR32-4 三台格兰富抽水泵浦（或上海龙亚CDL32-4立式多级离心泵）抽水泵浦参变量：Q = 8m3/h 无负压稳流系统一套H = 54m N = 2 Kw 3 稳压休眠系统智能扼制系统一套一套（组成一套变频器品牌：进口ABB）五、无负压与传统供水设施优欠缺相比较传统预设：平常的变频供水设施无负压稳流给水设施供水方式平常的的给水设施假如直接串接到自认为合适而使用真空制约技术，认为合适而使用真空制约技术，使给水设施与从来水来水管道上，办公特殊情况有吸程，使从来水管网直接串接，不萌生负压，无须建池子,设水无须建池子, 无须建池子管网萌生负压，假如大平面或物体表面的大小运用便会显露出来箱。
给水改造施工方案
生活供水改造施工方案根据甲方的要求，通过对现场的测量，并结合实际情况，为解生活供水二次污染问题，安装一套无负压供水机组。
针对本次生活供水改造制定如下施工方案：一、为保证安全快捷施工a)我公司施工队严格按照《北京建设工程施工现场消防安全管理规定》及相关法律、法规、规章执行，保证施工现场安全。
b)严格按照甲方的规章制度去做，遵守施工单位各项要求，在施工期间，严格遵守甲方规定的施工行走路线，不给甲方带来不良影响。
c)建立健全用电管理制度。
施工作业时应该请甲方安全防火负责人审查批准，领取动火证后，在指定的地点、时间内作业，并采取防火措施。
d)安装电气设备和进行电焊、气焊作业，应该由持有特种作业操作证的专业技术人员操作。
施工完毕全面检查无隐患后，方可离开。
二、为减少停水时间，保证施工期间正常供水，先拆除一台B座供水泵清出空间做无负压设备基础，保留一台B座水泵继续供水，待基础凝固达到承重后安装无负压设备。
三、无负压机组整体安装，底盘与基础之间安装减振器，阻断振动传播。
底盘必须水平且与墙面平行，无负压罐体必须水平安装且牢固。
四、从市政进水管分别接管并安装阀门，可完成两路供水之间切换。
两根管路合并后与无负压设备进口相接，无负压设备进口前安装阀门、取样口、压力表、过滤器、倒流防止器，管道3-4米必须做一支架，管道安装规范、布局合理。
五、无负压机组出水管安装挠性接头、取样口、压力表、阀门，挠性接头阻断振动顺管道传播，出水管安装牢固的支撑，严禁将管道的重量落在机组出口法兰上。
管道接头轴线对中，焊口刷三遍防锈漆，再刷二遍银粉。
管道施工严格按施工图集91SB 执行。
六、无负压机组出口盲板和螺栓必须采用不锈钢材质。
设备外所有的连接螺栓用镀锌螺栓，安装规范出螺母2-3丝，方向一致相互连接的法兰端面平行，轴线对齐。
七、所使用的管材、法兰、阀门、附件，均应达到国标GB机械安装标准和供水标准。
阀门附件承压达到实际压力1.5倍以上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术方案
一、项目概况
1．项目背景
原供水系统属高层建筑中常用的高位水箱供水方式，高区、中区、低区独立供水。
现有提升设备为 6 台水泵，高区供水泵两台、中区供水泵两台、低区供水泵两台。
市政来水进入储水池，再经过提升设备
及消毒设备后到达最终使用用户。
此类供水系统是我国较为普遍的一
种高层楼宇给水方式，运行较稳定，经验丰富易操作。
但由于此工艺
中间环节较多，运行成本相对较高，且极易产生对原水的二次污染。
2.无负压供水
无负压供水设备是以市政管网为水源，充分利用了市政管网原有
的压力，形成密闭的连续接力增压供水方式，节能效果好，没有水质的二次污染，是变频恒压供水设备的发展与延伸。
无负压供水主要由变
频调速水泵机组、稳流补偿器、真空抑制器、压力传感器、预压自平衡器、控制柜、过滤器、倒流防止器等组成。
二、改造方案
1、为了节约成本和投资，利用原有管路和设备进行改造。
2、部分管线的拆除、更换和安装
3、安装新无负压供水设备，从原进水口引一根管道至设备进水
口。
进水口前安装倒流防止器、过滤器、取水口等设备；
4、现场电气自控系统的兼容改造；
5、控制线：设备到控制柜电源线及信号线按国家规范布置，信号
线采用屏蔽线，电源线采用国标比控制柜线路大而且美观整齐，线径达到国家标准。
6、无负压调试前向甲方进行技术交底确保安全，现场根据实际情况从小到大调整压力确保使用不超压。
7、旧供水箱体拆除；
三、设备主要特点
1.设备投资省
不需修建大蓄水池或大水箱，也不需要设置大型气压罐，节省大笔投资，而且充分利用自来水管网一次供水压力，加压泵选型可以减小，设备投资减少。
2.卫生无污染
整个系统都使用卫生级不锈钢并和空气不接足，水质无二次污染，卫生新鲜，符合环保要求。
3.节能效果显著。
设备直接与管网串联，充分利用管网的余压供水；同时通过稳压罐稳定系统压力，减少水泵启动次数，可节能 30%-90%。
4.占地面积小。
5.运行成本降低。
利用市政的一次压力供水，运行过程中能耗降低，减低了成本。
6.供水量不足时不会停止供水
目前市场上罐式结构管网叠压给水都会由于缺水保护停机，所以往往在用水高峰期时水泵要么启动频繁，要么停机，严重影响
正常连续供水，我公司研制的新一代管网叠压（无负压）稳流变频供水，在供水不足或市政管网停水时，也可保证正常供水。
7.安装简便
设备到现场，只需联接进，出水管，施工周期短，安装简单。
四、与原始供水系统对比
传统的水池 ( 箱) 无负压供水设备
自来水全部放入水池
与自来水管道直接串接加压供供水方式或水箱中，再二次加压供
水，可充分利用自来水原有的压力。
水。
纯净的自来水全部放
入水池中，各种杂物极易进无负压供水设备全部过流部件
供水质量入水池，严重污染水源，被均采用食品级不锈钢材质，保证了污染的水经过加压后供给水在流动过程中的安全卫生。
保证住户饮用，影响住户的身体了水质的卫生。
健康。
无负压供水设备通过无负压直
供水保护装置，直接与自来水管网自来水过来的水全部
串联，可以充分利用自来水管网的
剩余压力。
通过稳压罐稳定系统压放入水池，原有的压力全部
力，减少水泵启动次数，同时水泵变为零，再从零开始重新加
采用变频调速，水泵电机在控制系
节能情况压供水，能量白白浪费。
统的控制下，根据用户的用水情况这种供水方式耗能大，
及自来水供水压力情况来调节水泵设备运行费用高，使用不经
转速。
与传统供水方式相比要节能济。
50～90％
这种供水方式耗能小，设备运
行费用低，使用经济。
因水质污染严重，需要
净化水设备，投资增大。
自来水原有的压力不使用该设备水质没有污染，不能利用，设备始终从零压力需要安装消毒设备，进一步节省投投资情况开始供水，耗能大，费用大。
资。
因使用水池或水箱，需因该设备可以充分利用自来水要定期清洗消毒，增加了日管网的压力，耗能小，节省日常用
常开支。
电开支，使用非常经济。
这种供水方式，投资
大，使用不经济。
五、无负压工作原理
1．总体设备示意图：
2．设备进水先让稳流灌：
3．设备正常运行时，系统叠压（无负压）直接供水：
4．当设备缺水时，系统自动停泵：
5．当设备恢复进水压力时，系统自动恢复正常运行：
六、设备明细：
序号名称规格数量备注
1 稳流罐 1 个
2 蝶阀 2 个
3 电接点压力表 1 个
4 逆止阀 1 个
5 钢管 1 套直管、弯头等
山西华陆自动化科技有限公司
公司：孝义市德尚国际中心业主委员会发件人：曹民生
部门：日期：
收件人：郭总E-mail:
传真：传真：
电话：电话：
先生 /女士 :您好 !您所需产品报价：
序号名称规格数量单位单价总价规格
1 稳流罐 1 个18950 23950
2 蝶阀 2 个1785 3570
3 电接点压力表 1 个579 579
4 逆止阀 1 个1987 1987
5 钢管 1 批3785 2785 直管、弯头等
6 智能压力变送器 1 台4892 4892
7 恒压控制装置 1 套9761 9761
8 合计：肆万柒仟伍佰贰拾肆圆整小写： 47524 元
以上报价包涵安装。
合作愉快！
曹民生
2015 年 5 月 31 日。
