家庭配电线路要求
家庭装修配电箱如何配比及布线
、照明灯建议两个回路。
一般现在装修公司，大多是把照明线路设计成一个回路。
这里建议两个回路的原因就是避免照明线路一旦跳闸，家里一片黑。
可以客餐厅的灯用一条1.5平方电线的回路，房间、厨房、卫生间的灯用一个回路。
具体的划分，可以根据电工师傅走线的方便。
（按国家标准，家庭装修是要求用2.5平方以上的线，国家定这个标准时，可能没有考虑到现在节能灯的大量应用，1.5平方的电线已经完全可以满足家庭照明的需要。
）
6、其他的特殊要求。
其实以上回路的划分已经充分的考虑到安全性和使用性了，对于一般家庭来说，是非常够用了，所以，不用再次细分，不过有些家庭有一些特殊的大功率电器，比如即热式电热水器，那么这样的电器就需要单独划分一个回路了，还有一些家庭把电冰箱单独划分一个回路，也是可行的。
一个是冰箱常年使用，单独回路可以保证电线老化慢，然后如果出门几天，其他的回路可以全部关闭，只留冰箱使用。
二、配电箱中的断路器如何配套
现在很多电工施工时完全乱配，根本不计算功率，把断路器配得很大，断路器的目的是什么？就是在超负荷的时候跳闸保护电器和电路，如果配得太大，那么可能遇到问题时就会因为不能及时跳闸而造成损失或安全隐患。
实际计算很简单，就是安培==功率/电压。
如果严格按照电器规范来做，一般1.5的配16A的，2.5的配20A的，4个平方的配25A的也是可行的。
至于总断路器两室的的配2P40A的是足够的了，三室的可以配2P63A的。
室内配线基本要求
室内配线基本要求1、使用导线其额定电流（导线截面面积×8A）必须大于线路的正常工作电流。
2、导线必须分色，红色为相线，蓝色为零线，黄线双色线或黑色线为地线，其它颜色线一般为控制线。
3、导线在开关盒、插座盒内留线长度不大于150mm，若两个插座或多个插座并排的地方，其线不宜断开，应根据实际长度留线。
4、凡进入底盒的线，线头均需用绝缘胶布缠好，用Ф16mm的电线管绕圈，美观、整齐的卷放入盒内。
5、地线和公用导线通过盒内不可剪断直接通过的，也应在盒内留有一定的余地。
6、如遇大功率电器，分线盒内的主线达不到负荷要求时，必须走专线。
且线径的大小和空气开关负荷的大小必须相配。
7、浴霸控制线应根据安装要求考虑是放7根还是9根，必须从插座回路取电。
8、强排热水器须配置带开关的插座，插座高度宜为1600-1700mm。
9、镜前灯电线出墙必须套黄蜡管长度200mm—300mm，离地高度宜为1800mm。
10、卧室、过道、别墅和复式楼的楼梯间的灯具开关必须使用双控。
11、电视机定位时，必须考虑机顶盒的摆放位置。
12、弱电导线(电话、电视、网线)与强电导线严禁共槽共管，弱电线槽与强电线槽的间距≥500mm。
13、弱电布局必须采用发散式布局，严禁串联。
弱电线必须在总进线点设立接线盒，每个网点需独立布线，弱电箱必须预留电源。
所有弱电原入户底盒，必须保留。
弱电布置完成后，弱电箱内各线头必须用标签纸标注通向各房间的名称。
14、如客户选用等离子挂式电视机，宜在电视机屏幕后以及下边底盒间预埋一根Φ75mm的PVC管，PVC管两端必须安装底盒，建议在电视背景处增加网络插座。
15、室内门铃对讲等弱电信号专线的移位，必须通知物业指派专人施工。
家装配电箱接线规范
家装配电箱接线规范一、配电箱的接线标准：1、所有元器件应按制造厂规定的安装条件进行安装。
需要的灭弧距离、拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险。
2、组装前首先看明图纸及技术要求。
3、检查产品型号、元器件型号、规格、数量等与图纸是否相符。
4、检查元器件有无损坏。
5、必须按图安装 (如果有图）。
6、元器件组装顺序应从板前视，由左至右，由上至下。
7、同一型号产品应保证组装一致性。
二、配电箱是所有用户用电的总的一个电路分配箱。
其工作原理是：配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
配电箱接线规范1. 配电系统应设置室内总配电箱和室外分配电箱或设置室外总配电箱各分配电箱，实行分级配电。
2. 动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。
3. 开关箱应由末级分配电箱配电。
4. 总配电箱应设在靠近电源的地区。
分配电箱应装设在用电设备或负荷相对集中的地区。
分配电箱与开关箱的距离不得超过30m。
开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
5. 配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。
不得装设在易受外来固体物撞击、强烈振动，液体侵溅及热源烘烤的场所。
否则，须作特殊防护处理。
6. 配电箱、开关箱周围应有足够二人同时工作的空间和通道。
不得堆放任何妨碍操作、维修的物品；不得有灌木、杂草。
7. 配电箱、开关箱应采用铁板或优质绝缘材料制作、铁板的厚度应大于1.5m。
8. 配电箱、开关箱应装设端正、牢固，移动式配电箱、开关箱应装设在坚固的支架上。
家居装修中的电线布线规范
家居装修中的电线布线规范家居装修是一个复杂的过程，其中电线布线是一个非常重要的环节。
正确的电线布线规范不仅可以保证家庭电器的正常使用，还能避免电路故障和安全隐患。
本文将介绍家居装修中的电线布线规范。
一、规划电线走向在进行电线布线之前，需要先做好规划。
首先确定每个房间的用电设备和电器插座的位置，然后根据需要布置电线走向，确保每个用电设备和插座都能得到合理的供电。
二、选择合适的电线类型根据不同的用电需求和电线长度，选择合适的电线类型是非常重要的。
常见的电线类型有BV、RV、RVS等，需要根据实际情况选择合适的电线规格，并注意电线的额定电流和绝缘性能。
三、避免电线交叉布线在进行电线布线时，应避免电线之间的交叉。
交叉布线会增加电线之间的干扰和损耗，影响电器的正常工作。
因此，在规划电线走向时，应尽量避免电线交叉。
四、保持电线的整洁电线布线应尽量保持整洁，避免电线交叉缠绕或杂乱无章。
电线应沿墙壁或顶棚走向进行布线，使用导线管进行保护，同时要注意不要让电线暴露在外，以防意外触电。
五、保持电线的距离不同用途的电线应保持一定的距离，避免相互干扰。
特别是强电和弱电之间应保持一定的安全距离，以免产生干扰或短路。
六、合理安装插座和开关家居电线布线还包括插座和开关的安装。
插座的位置应根据实际用电需求进行规划，避免电线过长或无法满足用电需求。
同时，插座和开关应安装在易于操作和触碰的位置，方便实际使用。
七、牢固固定电线布线完成后，要确保电线牢固固定。
电线应采用合适的夹子或绑扎带进行固定，保持电线的整齐和稳定，避免松动或晃动。
八、寻求专业帮助如果对电线布线规范不熟悉或缺乏经验，建议寻求专业人士的帮助。
他们有丰富的经验和专业知识，能够为您提供准确的电线布线建议。
九、定期检查和维护家居电线布线完成后，定期检查和维护是非常重要的。
检查电线是否受损、插座和开关是否正常，以及是否有漏电等安全隐患。
如有问题，应及时修复或更换。
总结：家居装修中的电线布线规范对于家庭用电的正常运行和安全性至关重要。

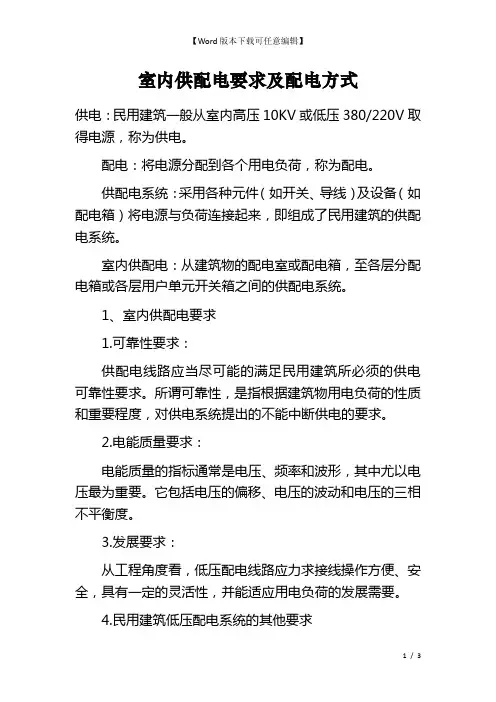

室内供配电要求及配电方式
室内供配电要求及配电方式供电：民用建筑一般从室内高压10KV或低压380/220V取得电源，称为供电。
配电：将电源分配到各个用电负荷，称为配电。
供配电系统：采用各种元件（如开关、导线）及设备（如配电箱）将电源与负荷连接起来，即组成了民用建筑的供配电系统。
室内供配电：从建筑物的配电室或配电箱，至各层分配电箱或各层用户单元开关箱之间的供配电系统。
1、室内供配电要求1.可靠性要求：供配电线路应当尽可能的满足民用建筑所必须的供电可靠性要求。
所谓可靠性，是指根据建筑物用电负荷的性质和重要程度，对供电系统提出的不能中断供电的要求。
2.电能质量要求：电能质量的指标通常是电压、频率和波形，其中尤以电压最为重要。
它包括电压的偏移、电压的波动和电压的三相不平衡度。
3.发展要求：从工程角度看，低压配电线路应力求接线操作方便、安全，具有一定的灵活性，并能适应用电负荷的发展需要。
4.民用建筑低压配电系统的其他要求1)配电系统的电压等级一般不超过两级。
2)为便于维修，多层建筑宜分层设置配电箱，每户宜有独立的电源开关箱。
3)单相用电设备应合理分配，力求使三相负荷平衡。
4)引向建筑的接户线，应在室内靠近进线处便于操作的地方装设开关设备。
5)尽可能节省非铁金属的消耗，减少电能的损耗，降低运行费等。
2、室内配电系统的基本配电方式室内低压配电系统由配电装置（配电盘）及配电线路（干线及分支线路）组成。
常用配电方式有以下几种形式：1.放射式：优点：各个负荷独立受电，供电可靠性较高，故障时影响面较小，配电设备集中，检修方便；电压波动相互间影响较小。
缺点：系统灵活性较差，有色金属消耗较多，相应的投资也较大。
一般在以下情况下采用：1)量大、负荷集中或重要的用电设备；2)需要联锁起动、停车的设备；3)有腐蚀性介质和爆炸危险等场所不宜将配电及保护起动设备放在现场者。
2.树干式：优点：配电设备及有色金属的消耗较少，系统灵活性好。
缺点：干线故障时影响面大。
室内电线安装规范
室内电线安装规范
1、一般用于插座的为单芯线2．5平方电线，3匹以上空调用单芯线4平方电线，单芯线6平方电线用于总进线，双色线用于接地线。
2、按不同颜色三卷为一组（用于零线，火线，地线）用于灯具照明的为单芯线1．5平方电线，按不同颜色两卷为一组（用于零线，火线）。
3、二芯，三芯护套线是做明线使用，多用于工地上施工用，家装不太用到。
4、每套住宅进户处必须设嵌墙式住户配电箱。
住户配电箱设置电源总开关，该开关能同时切断相线和中性线，且有断开标志。
每套住宅应设电度表，电度表箱应分层集中嵌墙暗装设在公共部位。
5、住户配电箱内的电源总开关应采用两极开关，总开关容量选择不能太大，也不能太小；要避免出现与分开关同时跳闸的现象。
6、电度表箱通常分层集中安装在公共通道上，这是为了便于抄表和管理，嵌墙安装是为了不占据公共通道。
大多数人们在装修的时候，装修公司都会推荐我们买平方数越大的电线越好，而这样就可以报更高的价格，这样装
修公司也可以从中赚取利益，所以我们在装修的时候不要盲目的选择平方数大的电线，要根据自家的用电实际情况来选择电线。
电线。
室内配电线路应满足哪些技术要求
室内配电线路应满足哪些技术要求？室内配电线路是指敷设在建筑物内，接到用电器具的供电线路和控制线路。
室内配线分为明配线和暗配线两种。
导线沿墙壁、天花板、房梁以及柱子等明敷设的配线，称为明配线；导线穿入管中并埋设在墙壁内、地坪内或装设在顶棚内的配线，称为暗配线。
按配线方式的不同室内配线可分为瓷夹板配线、塑料夹板配线、绝缘子配线、槽板配线、钢管配线、塑料管配线、钢索配线等。
室内配线不仅要求安全可靠，而且要使线路布置合理、整齐美观、安装牢固。
其一般技术要求如下：1）导线的额定电压应不小于线路的工作电压；导线的绝缘应符合线路的安装方式和敷设的环境条件。
导线的截面积应能满足电气性能和力学性能要求。
2）配线时应尽量避免导线接头。
导线必须接头时，接头应采用压接或焊接。
导线连接和分支处不应受机械力的作用。
穿管敷设导线，在任何情况下都不能有接头，必要时尽量将接头放在接线盒的接线柱上。
3）在建筑物内配线要保持水平或垂直。
水平敷设的导线，距地面不应小于2.5m；垂直敷设的导线，距地面不应小于1.8m。
否则，应装设预防机械损伤的装置加以保护，以防漏电伤人。
4）导线穿过墙壁时，应加套管保护，管内两端出线口伸出墙面的距离应不小于10mm。
在天花板上走线时，可采用金属软管，但应固定稳妥。
5）配线的位置应尽可能避开热源和便于检查、维修。
6）弱电线不能与大功率电力线平行，更不能穿在同一管内。
如因环境所限，必须平行走线时，则应远离50cm以上。
7）报警控制箱的交流电源应单独走线、不能与信号线和低压直流电源线穿在同一管内。
8）为了确保用电安全，室内电气管线和配电设备与其他管道、设备间的最小距离不得小于表所规定的数值。
否则，应采取其他保护措施。
室内装修电路布线规范
室内装修电路布线规范室内电路布线是室内装修中至关重要的一部分，合理规范的电路布线不仅可以保证电器设备的正常使用，还能确保家庭的电气安全。
在进行室内装修电路布线的过程中，有一些规范是必须要遵守的。
本文将详细介绍室内装修电路布线的规范，旨在帮助读者正确进行电路布线，确保家庭生活的安全和便利。
一、总体原则1.1 安全原则：电路布线必须符合国家电气安全标准，确保家庭的电器设备及人员的安全。
1.2 规范原则：电路布线必须遵循相关规范，如《住宅电气设计规范》、《室内电气装饰施工及验收规范》等，确保电路布线的合理性和可靠性。
二、电路规划2.1 电箱位置：电箱应安装在通风、防潮的位置，距离水源、易燃物等应符合相关规范的要求。
2.2 电路分类：根据用电设备的功率和性质，将电路划分为照明回路、插座回路、空调回路等，并且单独设置保健电路。
三、导线选用3.1 规格选择：根据负荷电流、线路长度和电压降等因素，选择合适的导线规格，一般应符合设计规范的要求。
3.2 导线材质：优先选择铜导线，其导电性能好，使用寿命长，抗氧化、抗腐蚀能力强。
四、插座安装4.1 安装位置：插座应离地面1.3米左右，距离水源、易燃物等应符合相关安全标准。
4.2 数量规划：各个房间的插座数量应根据用电设备种类和布局要求合理安排。
4.3 分线板设置：对于大功率电器，应单独设置插座分线板，并采用独立的插座回路。
五、照明灯具安装5.1 照明回路：根据照明灯具的数量和功率，设计合理的照明回路，保证照明灯具正常工作。
5.2 安全保护：在照明灯具上安装漏电保护器、过载保护器等安全装置，确保照明灯具的安全使用。
六、地面插座、开关盒安装6.1 安装位置：地面插座应设置在方便使用的位置，开关盒应设置在进门处等方便操作的位置。
6.2 防潮处理：电源插座、开关盒要采取防潮措施，保证使用安全。
七、安装操作规范7.1 接线规范：接线应牢固可靠，不得存在漏接、错接等现象。
7.2 保护措施：电线电缆接头要加装绝缘套管或绝缘胶带，确保绝缘良好，避免触电危险。
室内配线标准
室内配线标准一、标准及要求职工宿舍、办公楼及生活区电线采用明装，沿屋顶、墙壁敷设，外加PVC塑料套管，在施工建筑物内，采用铝芯塑料电缆在楼层电井内垂直敷设，每楼层固定一处。
同时室内配线必须符合下列要求：1、配线的线路应减少弯曲而取直。
2、导线的额度电压应大于线路的工作电压；3、导线绝缘层应符合线路的安全方式和敷设的环境条件；4、导线截面应满足供电容量要求和机械强度要求；5、导线连接和分支处，不应受机械作用；6、线路中应尽量减少接头，以减少故障点；7、线路尽可能避开热源；8、为了减少接触电阻和防止脱落，截面在10m2以下的导线可将线芯直接与电器端子压接，截面在16m2以上的导线，可将线芯先装入接线连接端子内，然后再与电器断子连接，以保证有足够的接触面积；9、水平敷设的线路距地面低于2m或垂直敷设的线路距地面低于1.8m的线段，应预防机械损伤；10、布线位置，应便于检查；11、为了防止漏电，线路对地的绝缘电阻不应少于每伏1000Ω。
二、电缆敷设电缆直接埋地敷设深度0.6m,并在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。
穿越施工道路、建筑物、构筑物等易受机械损伤的部位加防护套管。
在建筑物内，采用铝芯塑料电缆在楼层电井内垂直敷设，每楼层至少固定一处。
三、配电箱、开关箱使用与维修1、所有配电箱均应标明其名称、用途并作出分路标记。
2、所有配电箱门应配锁，配电箱和开关箱应由专人负责。
3、所有配电箱、开关处应每月进行检查和维修一次。
检查、维修人员必须是专业电工。
检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具。
4、对配电箱、开关箱进行检查、维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。
5、所有配电箱、开关箱大使用过程中必须按照下述操作顺序：a、送电操作顺序：总配电箱—分配电箱—开关箱。
b、停电操作顺序：开关箱—分配电箱—总配电箱，出现电气故障的紧急情况除外。
住宅配电箱接线步骤
住宅配电箱接线步骤
家庭安装配电箱的时候，一定要正确接线，才能够保证安全使用，应该如何正确接线？
一、家用配电箱怎么接线
1、家用配电箱接线的时候，首先需要将火线和零线区分开来，要找到漏电开关上面的不同标记。
因为零线用N字母来表示，火线对应的就是L字母。
区分好了之后，再将零线地线火线分组，按照不同的层次来布置。
线路布置的时候，要做到横平竖直。
2、空气开关的配线一般来说都是从左边来布置，配电箱通常是从右边来布置。
还要区分是什么用途的电线，如果是照明或者插座，可以选择1.5平方的电线。
如果是空调的回路，就要选择4平方的电线，而且不同相之间的零线是不能够共用的，在同一个接线端口，不能连接两个以上的电线。
二、家用配电箱怎么分配才合理
1、安装配电箱有两种方式，一种就是明装，可以直接装在墙上，再通过膨胀螺栓固定它的长度。
一般来说埋入要达到75毫米，还要保证有5毫米的一个余量。
总之，要保证安装非常牢固，同时四周不能够有空隙，面板要紧贴着墙面，与墙面接触的部分可以涂上防腐漆。
2、配电箱当中有交流、直流，以及不同的电压，应该有明确的标志，而且要区分开到底是用于哪个供电的。
比如有的是总开关，有的是日用的，或者厨房的、客厅的、卫生间的，电视的、照明的，或者插座的，这些上面都要做出不同的标记，才能够方便使用，后期维修也会更加便捷。
3、配置的时候还需要注意，不能将火线和零线搞混了，一旦接错了，就不会产生电源。
总结：以上介绍的就是家用配电箱应该如何正确接线，同时分配也非常重要，里面有很多的注意事项，要保证接线正确配置达标。
电气线路的布线要求
电气线路的布线要求一、护套线布线护套线布线耐潮性能好、抗腐蚀力强，主要适用于室内明敷。
1、最小截面室内装设护套线的最小截面：铜芯线不得小于1.0mm²；铝芯线不得小于1.5mm²。
进户线采用护套线的最小截面：铜芯线不得小于1.5mm²；铝芯线不得小于2.5mm²。
2、连接护套线的连接必须采用接线盒或在其它电气装置的接线桩头上连接。
3、支持点护套线直线部分两个支持点之间的距离不应大于0.2m；转角部分前后须各装一个支持点；二根十字交叉的护套线在交叉处的四方都要各装一个支持点；进木台及管子前一个支持点。
4、离地要求护套线布线的离地距离不得低于0.15m。
离地低于0.15m的以下部分及穿过墙壁或楼板部分应加装钢管或硬塑料管保护。
5、其它注意事项护套线的敷设还应注意以下几方面：1）护套线允许穿入空心楼板的空腔内，但必须保证护套层完整无损。
2）塑料护套线严禁直接埋入抹灰层内。
因直接埋入抹灰层易受铁钉等锐器打人墙面而损坏，导致漏电事故，严重时会危及人身安全。
3）塑料护套线严禁直接放入吊平顶、护板墙内，因导线易被虫鼠咬破，受潮时会导致漏电短路事故。
如遇短路等事故，由于塑料的耐热性较差，容易引起火灾。
4）敷设塑料护套线严禁有扭绞、死弯、绝缘层破损和护套断裂等缺陷。
二、瓷瓶布线瓷瓶线路是用蝶形瓷瓶支持绝缘导线，沿建筑面布线的一种无杆明线架空，适用于室内和室外。
由于导线全部敷设在空间，所以人体和物体容易碰触的车间场所不宜采用。
1、导线截面瓷瓶线路最小截面：室内敷设时铜芯线不得小于2.5mm²，铝芯线不得小于4.0mm²；室外敷设时铜芯线不得小于2.5mm²，铝芯线不得小于6.0mm²。
2、离地要求室内瓷瓶线路的离地要求：水平布线时不得低于2.0m；垂直布线时不得低于1.3m。
低于1.3m 的垂直部分，必须用钢管或硬塑料管保护。
室外瓷瓶线路的离地要求：水平布线或垂直布线均不得低于2.5m；如需跨越窗户、阳台、屋顶和道路时应符合下列规定：跨越通车的街道6.0m；跨越阳台、平台2.5m；在窗户上及民用屋脊上0.3m；在窗户、阳台下0.7m；离开屋面0.6m；与窗户、阳台的水平距离0.75m；与墙壁、构架的水平距离0.05m。
室内配线的基本要求
室内配线的基本要求
1．使用的导线其额定电压应大于线路的工作电压。
2．配线线路中应尽量避免接头，很多事故都是由于导线连接不良、接头质量不好而引起。
穿在管内敷设的导线不准有接头。
3．明配线在敷设时要保持水平和垂直（横平竖直）。
导线与地面的较小距离应符合的规定，否则应穿管保护，以防机械损伤。
绝缘电线至地面的较小距离如下：
电线水平敷设室内：2.5m ，电线水平敷设室外2.7m,
电线垂直敷设室内1.8m，电线垂直敷设室外2.7m
4．导线穿越楼板时，应将导线穿入钢管或硬塑料管内保护，保护管上端口距地面不应小于1. 8 m，下端口到楼板下为止。
5．导线穿墙时,也应加装保护管（瓷管、塑料管、钢管等），保护管的两端出线口伸出墙面的距离不应小于10mm。
6．导线相互交叉时，为避免相互碰线，在每根导线上应加套绝缘管保护，并将套管牢靠地固定。
家庭配电线路的设计原则
家庭配电线路的设计原则
家庭配电线路的设计原则有以下几点：
1. 安全性：家庭配电线路的设计首先要考虑安全性。
应选择合格可靠的电线电缆和配件，严格按照国家标准和规范进行施工。
避免过载、短路等情况的发生，并安装漏电保护器、过载保护器等安全装置。
2. 可靠性：家庭配电线路的设计要保证电力供应的可靠性。
要根据家庭的用电负荷和需求，合理规划配电线路的容量和分布。
避免线路过长、过载等问题，保证供电的稳定性和可靠性。
3. 合理性：家庭配电线路的设计要考虑实际使用需求和布局情况。
要根据不同房间和功能区域的不同用电设备和负荷情况，合理规划线路的布置和分配。
避免线路交叉、穿插等问题，提高线路的效率和可用性。
4. 灵活性：家庭配电线路的设计要考虑未来可能的增加或变化。
要留有预留的电线线路底座和开关箱，方便后续的扩容和改造。
避免线路过于集中或固定，以便灵活调整和调整线路的使用情况。
5. 经济性：家庭配电线路的设计要兼顾经济性。
要选择经济实用的电线电缆和配件，避免浪费和不必要的投资。
同时，要根据实际用电负荷和需求，合理规划线路容量和布置，避免不必要的线路和设备。
综上所述，家庭配电线路的设计原则是安全可靠、合理布置、灵活调整、经济实用。
只有在考虑了这些原则的情况下，才能设计出满足家庭用电需求的理想线路。
家庭强电和弱电布线原则
家庭强电和弱电布线原则
家庭强电和弱电布线原则可以总结如下：
1. 强电和弱电应分开布线：强电指的是家庭用电中的高压电力线路，如电灯、插座等；弱电指的是低压信号线路，如电话、网络、电视等。
强电和弱电应分开布线，避免相互干扰。
2. 强弱电线路应有明确标识：强电线路和弱电线路应有明确的标识，以便安装和维修时可以清楚区分。
3. 强电线路距离弱电线路尽量保持一定距离：强电线路的电磁干扰对弱电线路的影响比较大，为了避免互相干扰，应尽量保持一定距离，如可以采用隔离墙壁或管道隔离。
4. 强电线路应采用金属管道或金属装潢：强电线路应采用金属管道或金属装潢，以确保电气安全和防止火灾的发生。
5. 弱电线路应采用屏蔽线缆：弱电线路会受到外界的电磁干扰，为了减少干扰影响，应采用屏蔽线缆或者建立良好的接地系统。
6. 强电线路应符合国家电气安全标准：强电线路的设计和施工应符合国家电气安全标准，确保安全使用。
7. 弱电线路应有适当的接地措施：弱电线路的接地措施有助于减少干扰和保护设备，应根据具体情况采取适当的接地措施。
总之，家庭强电和弱电布线原则的核心是分离和保护，以确保
电气安全和防止干扰影响。
在布线设计和施工过程中，应严格按照相关标准和规范进行操作。
家庭电路安装布线规则
家庭电路安装布线规则电源如何安装才算符合规范1.一般住宅开关的安装高度应是距地面1.2米。
2.拉线开关离地面安装高度要求为2米。
3.明装插座离地面安装高度要求1.3～1.5米。
4.暗装插座离地面要求0.2～0.3米。
5.室内吊灯灯具安装高度一般应大于2.5米，受条件限制可减至2.2米。
6.户外照明灯具安装高度一般不低于3米。
7.户外墙上灯具安装高度应不低于2.5米。
8.空调座【挂机】2.3米，9.厨房插座1.5米卫生间插座不低于1.8米，10.配电箱不低于1.8米，11.灯距地不小于2.7米12.闸大于配线安载电流的2倍13.选购电源插座应留意防雷、阻燃、过载三种爱护功能，不买“三无”产品;在购买时检查产品的额定电压、电流值，应高于运用的定额等。
14.为了居家安全用电，一般要求小容量的漏电开关装在电度表后面。
15.室内布线施工后的相对地绝缘电阻至少不应小于0.5兆欧。
16.现行的住宅设计规范要求每套住宅的进户线截面不应小于10平方毫米。
17.一般照明开关应装于火线上。
如何在墙上铺设管线电气工程要严格根据图纸和技术规范进行施工，室内布线除通过空心楼板外均应穿管敷设，管内导线的总截面积不得大于管内径总截面积的40%，管内不得有接头和扭结。
接线盒内导线应留有余地，长度为150毫米为宜。
这样，假如发生线路故障，可以对比图纸进行检查，并可更换有故障的线路。
假如不按此要求埋线施工，而将导线径直埋入墙中，不但导线简单被腐蚀损坏造成漏电，而且一旦电线损坏，除了将这一线路报废外别无方法。
只有一丝不苟根据技术规范的要求仔细施工，电气工程的隐患肯定会被消灭在萌芽之中，装潢工程的质量才能得到保证。
装修阅历：电路改造别嫌麻烦首先全部电线需要都套管。
否那么，时间长了这些线路一旦老化很可能产生漏电，假如换线，需要要拆墙、木地板……所以说电路改造第一步——确认施工工艺尤为重要，关系着整个工程的质量。
其次，全部线路都需要为活线。
家庭电路设计要求
家庭电路设计要求住宅电路设计要根据住户的使用要求、家具布置、装修风格及家电布置，对照原有灯具、插座和出线口位置确定方案。
要遵守有关的技术要求和规范，保证施工质量和安全，以避免施工过程中或入住后反复修改。
住宅的电气改造因其造价不高，又很琐碎，常常得不到装修单位应有的重视。
但对住户来说，少一个插座、电视或电话出线口，都会造成使用不便，在装饰一新的家里拉明线也显得不协调。
1．对现状进行勘察和测试(1)配电箱要查看配电箱内的电表、进线和出线开关。
目前应用于住宅的电能表有5(20)、5(30)和10(40) A等，按其负载范围、功率因数0．85计算，分别可带3．7、5．6和7．5kW。
进线断路器的整定值决定了住户可以用多大用电负荷，在装有上述容量的电表时，其相应进线断路器整定值分别为20、32和40A时，才能带动上述负荷。
当负荷超过时，进线断路器跳闸，住户内所有电源都会断掉。
同样，当断路器电流整定为16A时，如果负荷超过3kW，也会出现跳闸断电，所以不能将大容量用电负荷集中装于一条文路上。
出线回路的数量也很重要，在照明、插座和空调三个支路的基础上，当住户家用电器较多时，增加厨房、电热水器等支路也是必要的。
除空调外的插座支路应装有漏电保护装置，用于住宅的漏电开关动作电流30mA，动作时间0．1s，是为了保证人身安全而选择的。
(2)对现状线路进行测试住宅的电气管线为暗敷设，其线路走向和畅通的状况，不能直接从外观看出，因此对现状线路进行测试，是一个不能忽略的步骤。
常常听见住户抱怨有的插座没电––土建施工中如果电线管在暗敷设过程中被压扁或堵死，电线无法穿过，造成局部电路不通；家里插座不少，电表容量不小，可大容量用电电器一开就断电––设计中对支路虽有明确的划分，但施工中可能没有按图施工或将住户空调、电热水器等用电量大的电器都装于同一支路；更重要的是用电安全，如果把移动电器(如电吹风、电熨斗)或潮湿场所的电器(如电热水器)接于无漏电保护的支路上，就会留下安全隐患。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
家庭配电线路要求
家庭用电，一般包括小型断路器及漏电开关、电线管槽、面板开关插座三部分组成。
小型断路器及漏电开关选择要点：
家居用电应按照照明回路、电源插座回路、空调回路分开布线。
这样当其中一个回路出现故障时，其他回路仍可正常供电，不会给正常生活带来过多影响。
插座回路须安装漏电开关，防止因家用电器漏电造成人身点击事故。
1、一般家庭须设置以下断路器回路，尽可能避免一个回路上过多连接用电设备和插座。
a. 厨房、卫生间照明回路
b. 卧室、客厅照明回路
c. 客厅空调回路
d. 卧室空调回路（一个空调一个回路）
e. 客厅、卧室插座回路
f. 厨房、卫生间插座回路
2、插座回路一般选择16A/30mA的漏电保护器，照明回路一般选择10A－16A小型断路器。
3、空调回路一般选择16A－25A小型断路器。
4、住户配电箱总开关选择32A－40A小型断路器或隔离开关。
5、断路器类型可采用双极或1P＋N（相线＋中性线）断路器，当线路出现短路或漏电故障时，断路器可立即切断电源的相（火）线和中性（零）线，确保人身安全及用电设备安全。
6、壁挂式空调电源插座回路可以不装漏电开关。
电线管槽施工要求：
1、严禁将电线直接埋入抹灰层内。
2、配电导线应采用PVC套管敷设。
PVC管一般有6分和4分两种，4分的管子只可以穿1.5mm2的照明线，一根管子中最多穿3根电线。
6分管子可以穿2.5mm2、4 mm2的电线，一根管子中最多穿3根电线。
3、配电导线在管内不应有结头和纽结。
PVC管对接时要使用接头，同时用胶水接牢。
而且PCV管和电线盒之间的连接一定要使用专用的套子套住，不可直接用PVC管盒电线盒对接。
4、所有的配电导线，包括强电盒弱电导线：照明线、插座线、空调线、电话线、网线、有线电视线、音频线、视频线、音响线都应该套管敷设。
正规的操作规范是，先把管子都接好后，再把电线穿入。
同时，强电和弱电绝对不能穿在同一根管子里。
强电和弱电之间的距离最少是20厘米，避免干扰。
5、吊顶内不允许有明露导线。
6、在施工过程中，施工人员应严格按照图纸分清屋内电路的走向，在墙面确定好暗盒的安装位置，做好开线槽的准备。
在开线槽时，深
度是所用线管的两倍，电线槽在墙上必须是横平竖直，暗盒的高度也应一致。
在电线穿入线管中，不允许在两个暗盒之间有接头。
电视和电话线在走线过程中坚决不能有接头，而且两根线不能和其他线路穿在一起，必须单独穿管，电视、电话两线管之间保持不少于15厘米的距离。
穿完线后要保证电线在线管中拉动自如。
7、导线穿完以后要用绝缘胶带和防水胶带对电源导线接头进行双层绝缘。
8、照明灯接线应依据“火线进开关、零线进灯头”的原则。
9、三孔电源插座的保护地线应单独敷设，不得与中性线（零线）相混，插座接线时应符合“左零右火、接地在上”的规定。
10、进户线采用铜芯导线，普通住宅的截面积不应少于10mm2。
中档住宅为16 mm2，高档住宅为25 mm2。
11、分支回路采用铜芯导线，截面不应小于2.5mm2。
照明回路采用铜芯导线，截面可选1.5mm2。
12、厨房卫生间电源插座回路用2.5mm2的铜芯导线。
13、空调回路宜选择4mm2铜芯导线。
开关插座选择要点：
1、开关、插座以及导线截面必须按照家用电器的工作电流和照明灯具电流来选择。
2、照明灯具由开关控制，开关的额定电流必须大于其控制所有灯具的总电流，选择16A的开关比较保险
3、电源插座须设分支回路。
4、空调电源插座：
a. 一个空调回路中，插座不要超过2个。
b. 1.5匹及以上空调应该选用16A插座。
c. 1.5匹以下空调可以选用10A插座。
d. 壁挂式空调电源插座安装高度一般不低于2.2米。
e. 大容量柜式空调宜单独设供电回路及电源插座。
5、厨房、卫生间因家用电器较多，宜单独设电源插座回路。
6、较大功率的电热水器（大于等于1500W），应单独设电源插座回路。
7、卧室、起居室等以照明用电为主的房间可按照数量的多少设二至三个电源插座回路。
8、卫生间的插座应加防溅盒，还必须做局部的等电位联接，以提高用电的安全性。
9、厨房电源插座的数量要考虑到日后家用电器的增加，应预留插座。
10、安装高度低于1.8米的插座，必须采用带有保护门的插座。
主要用于保护孩童的人身安全，避免因淘气遭电击。
11、开关、插座应选择正确位置、紧贴墙面牢固安装，同一房间内的开关或插座的安装高度应一致。
施工后的检验：
1、必须严格检验电气施工质量，检验项目应包括：漏电开关、各配电回路的绝缘电阻、局部等电位联结、电器通电和灯具试亮等内容。
2、应有住户配电箱线路图，标明选用的开关、导线规格以及布线走向。
3、施工完毕后，除了要通电检查外，施工队还要给户主提供一份详尽的电路配置图。
