钢筋桁架模板td3-90
钢筋桁架模板
附录A钢筋桁架模板型号表
注：
1.桁架高度大于170mm的型号未列入上表，如需相关资料请与我司联系；
2.楼板混凝土强度等级为C30；最大适用跨度均为钢筋桁架模板施工阶段不设临时支撑时的跨度；
板连续是指两等跨连续。
3.材料：上下弦采用成盘供应的冷轧带肋钢筋550级或热轧带肋钢筋HRB400级均可，腹杆采用
成盘供应的冷轧光圆钢筋，底部钢板屈服强度≥260N/mm2。
4.施工阶段挠度控制值为l0/180及20mm较小者。
当使用对挠度值有更严格要求时，需另行设计。
5.产品编号说明：
表示钢筋桁架模板长度（以m为单位）
表示钢筋桁架高度h t（以mm为单位）
钢筋规格代号（见附表A或由设计人员定义）
名称代号
6.示意：。
钢筋桁架模板td3-90
竭诚为您提供优质文档/双击可除钢筋桁架模板td3-90篇一：钢筋桁架模板定义钢筋桁架楼承板又称钢筋桁架模板，是将楼板中主要受力钢筋在工厂内采用专用设备加工成钢筋桁架,再将钢筋桁架与镀锌钢板焊接成一体形成的组合结构体系。
在结构楼板施工阶段,该体系通过镀锌钢板代替施工模板,与结构中钢筋焊接形成的桁架结构共同承担楼板混凝土自重及施工荷载。
浇注混凝土后，形成钢筋桁架混凝土楼板，在使用阶段承受使用荷载。
钢筋桁架楼承板正视图型号与分类1.按肋高分类a.4mmb.2mm2.按板宽分类a.600mmb.576mm钢筋桁架楼承板的板宽主要受镀锌板板宽限制，目前600板宽已经成为主流3.按桁架高度分类桁架高度可从70mm-270mm,对应的楼板厚度从100mm到300mm4.按钢筋型号分类钢筋桁架的上下弦钢筋直径可从6mm-12mm,腹杆筋直径可从4mm-7mm原材选用上下弦采用成盘供应的热轧钢筋hp235、hRb400或冷轧钢筋550级腹杆采用成盘供应的hpb235、冷轧光圆钢筋550级或650级底模采用0.5mm镀锌钢板，屈服强度不低于260n/mm2，镀锌层两面总计不小于120g/m2受力特点不设临时支撑时，在混凝土结硬前，楼板的强度和刚度即钢筋桁架的强度和刚度，混凝土结硬是在钢筋桁架模板变形下进行的，所以楼板自重不会使板底混凝土产生拉力，在除楼板自重以外的永久荷载和楼面活荷载作用下，板底混凝土才产生拉力。
这样楼板开裂延迟，楼板的刚度比普通现浇混凝土楼板大。
在使用阶段，钢筋桁架上下弦钢筋与混凝土一起共同工作，此楼板与钢筋混凝土叠合式楼板具有相同的受力性能，虽然受拉钢筋应力超前，但其承载力与普通钢筋混凝土楼板相同。
产品特性1.上下两层钢筋间距、混凝土保护层厚度有保证2.减少现场钢筋绑扎量达70%左右，节约人工，加快工时3.无支撑跨度大，最大可达5.4米，节省了支模的成本与时间4.双向刚度相同，提供了便捷的双向板施工5.整体刚度强抗震效果好，建筑物净高度大篇二：钢筋桁架模板施工技术浅谈钢筋桁架模板施工技术摘要:钢筋桁架模板是将楼板中的钢筋在工厂加工成钢筋桁架，并将钢筋桁架与镀锌钢板在工厂焊接成一体的新型楼承板体系。

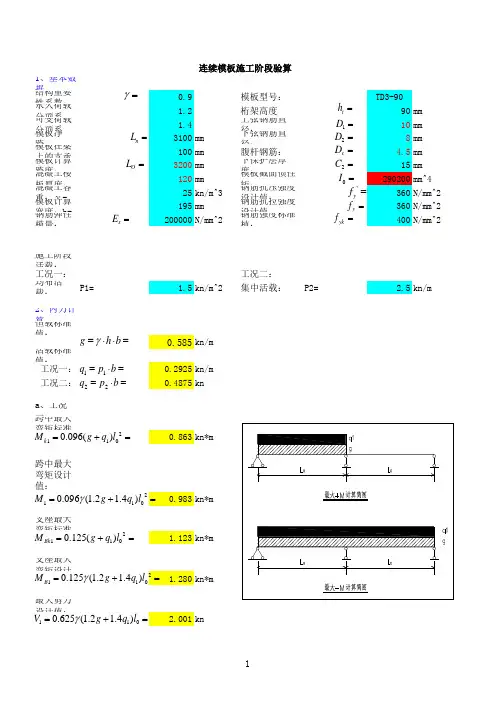

组合楼板施工阶段验算(连续板)
a、工况 一跨：中最大 弯矩标准
M k1 0.096(g q1)l02
工况二： 1.5 kn/m^2 集中活载： P2=
0.585 kn/m 0.2925 kn/m 0.4875 kn
0.863 kn*m
跨中最大 弯矩设计 值：
M1 0.096 (1.2g 1.4q1)l02
支座最大 弯矩标准
（2）对受 压受下压弦 下弦 杆节点间
ls
lox lo 64
ix iy
Ix D1 A1 4
x
y
lox ix
loy iy
N A1
200.00 mm 180.00 mm 490.63 mm^4
2.50 mm
72.00
0.67
238.34 N/mm^2
<fy',稳定性满 足要求！
M N
ht 0
12593.845 N
上弦钢筋
受压应
力：
c
N A1
2
100.48 mm^2
c
N A1
下弦钢筋
受拉应
力：
t
N A2
B、支座弦 杆轴力：
N MB ht 0
上弦钢筋
受拉应
t
N A1
下弦钢筋
受压应
c
N A2
160.43 N/mm^2
<0.9fy',强 度满足要求！
125.34 N/mm^2
腹杆轴力:
arcsin AH AC
N 0.5V sin
0.70 51.03 1084.81 N
腹杆稳定 验算:
N Asc
96.84 N/mm^2
<fy',稳定性满 足要求!
钢筋桁架楼承板
通域恒科钢筋桁架楼承板一、通域恒科钢筋桁架楼承板简介及特点通域恒科-钢筋桁架楼承板是国内外最为先进成熟的建筑楼板体系。
先把钢筋在工厂内通过机械设备加工成立体桁架，再把钢筋桁架与0.5mm镀锌压型钢板焊接成组合模板，施工时直接铺设到梁上，绑扎附加钢筋，最后浇筑混凝土，形成承重整体楼板。
作为第三代楼承板，钢筋桁架楼承板既适用钢结构，也适用混凝土结构。
钢筋桁架楼承板具有整体安全稳定、质量规范可靠、抗震性能强、施工快捷、综合造价经济的特点，被广泛用于多层高层建筑、钢结构住宅、大跨度桥梁、厂房仓库、各类预制板、铁路枕轨基础等领域。
恒科钢筋桁架楼承板5大特点及优势：1恒科钢筋桁架楼承板在工厂内进行钢筋下料、定位、成型，依靠全自动生产设备，质量可控有保证，避免人工操作引起的质量偏差。
2恒科钢筋桁架楼承板是直接支撑在钢梁或混凝土梁上，自重有钢筋承担，增强了楼板的使用性能和耐久性。
楼板整体刚度大，结构稳定安全。
3恒科钢筋桁架楼承板在工厂内完成工作量75%以上，施工现场只需绑扎附加钢筋，加快楼板施工速度。
4楼承板钢筋被混凝土包裹，具有优越的耐火性能。
实验表明，楼板厚度为100mm厚（对应的钢筋桁架高度为70mm）时，耐火时限为1.68小时，镀锌钢板无需防火保护。
5恒科钢筋桁架楼承板施工省略了搭拆支架和支模工序，减少了现场钢筋绑扎工作量70%左右，降低材料损耗及人工费用，节约造价投资。
产品参数图解：二、钢筋桁架楼承板执行国家规范JG/T368-20121、钢筋桁架楼承板常用钢筋规格组合编号2、钢筋桁架楼承板常用型号及技术参数3、钢筋桁架楼承板结构尺寸的允许偏差三、恒科钢筋桁架楼承板规格型号φR8/φR4/φR 6或8/φR 4/6φR8/φR4.5/φR 6或8/φR 4.5/6φR8/φR4/φR 8或8/φR 4/8φR8/φR4.5/φR 8或8/φR 4.5/8φR8/φR5/φR 8或8/φR 5/8φR8/φR5.5/φR 8或8/φR 5.5/8φR10/φR4.5/φR 8或10/φR 4.5/8φR10/φR5/φR 8或10/φR 5/8φR10/φR5.5/φR 8或10/φR 5.5/8φR10/φR6/φR 8或10/φR 6/8φR10/φR4.5/φR 10或10/φR 4.5/10φR10/φR5/φR 10或10/φR 5/10或10/φR 5.5/10φR10/φR6/φR 10或10/φR 6/10φR10/φR6/φR 10或10/φR 6/10φR10/φR6.5/φR 10或10/φR 6.5/10φR10/φR7/φR 10或10/φR 7/10φR10/φR7.5/φR 10或10/φR 7.5/10φR12/φR4.5/φR 8或12/φR 4.5/8φR12/φR5/φR 8或12/φR 5/8φR12/φR5.5/φR 8或12/φR 5.5/8φR12/φR6/φR 8或12/φR 6/8φR12/φR4.5/φR 10或12/φR 4.5/10四、恒科钢筋桁架楼承板施工方案1.1 总则1.1.1 适用范围适用于钢筋桁架楼承板在钢结构工程中的施工。
钢筋桁架楼承板选型表
钢筋桁架楼承板选型表产品详细介绍OA型（V型）钢筋桁架楼承板型号表（600mm宽）钢筋桁架楼承板fluL搂板混St上强度等级为C20；敲大适用跨度均为钢筋桁架楼承板施匸阶段不设临时支押时的跨甌板连续赵描两奪跨连续孳2. 材料：t一卜強采用成盘供应的冷轧带助钢筋550级，腹杆采用成盘供应的冷轧光侧钢筋550级* 底部镀钵钢板屈服强度>260N/mm\2.施工阶段挠度控制值为UHM）& 20mm较小瓠当使用对挠度值有更严格要求时.廉另行设计. 3”产阳编号说明：--------------- 农川钢筋桁鑒楼承板长度（以m为®位）--------------- 衣示钢筋桁架高度h（（lit mm为单•位）------------------------ 钢筋规格代兮（吧附衣A豉由设计人加定义）名称代号4•中和轴裔度¥0>FfiiB型（M型）钢筋桁架楼承板型号表（576mm宽）注：1. 楼板混凝土强度零级为C20：故大适用跨度均为钢筋桁架楼承板施匸阶段不设临时支撐时的跨度：板连续是指两等跨连续。
2. 材料：上下弦采用成盘供应的冷轧带肋钢筋550级，腹杆采用成盘供应的冷轧光圆钢筋550级，底部镀锌钢板屈服强度＞260N/mm^2. 施工阶段挠度控制值为"180及20mm较小者。
肖使用对挠度值何更严格要求时，需另行设计。
3. 产品编号说明：□——口X △农示钢筋桁架楼承板氏度（以m为单位）农示钢筋桁架高度入（以mm为单位）钢筋规格代号（见附衷A或由设计人员定义）名称代号4.中和轴高度Yo示意:建筑钢筋符号大全钢筋主要分为有一级钢筋，二级钢筋，三级钢筋等等，钢筋符号的表示方法有很多种，在不同的施工中，表示方法也不同。
这里我们就来了解一下建筑钢筋符号大全，为你标注钢筋符号的时提供有用的参考。
热扎钢筋等级和直径符号热扎钢筋钢筋符号的表示方法主要是描述钢筋的直径，外形，等级符合和主要用途。
钢筋桁架楼承板企业标准
ICSQ73Q/DWJC 北京多维联合集团香河建材有限公司企业标准Q/DWJC 01—2011钢筋桁架楼承板点击此处添加标准英文译名点击此处添加与国际标准一致性程度的标识文稿版次选择2011-06-28发布2011-07-18实施北京多维联合集团香河建材有限公司发布前言本标准的编写参照了GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》。
本标准于2011年6月28日首次发布，2011年7月18日实施。
本标准起草单位：北京多维联合集团香河建材有限公司。
本标准主要起草人：高薇吴元敏陶红斌张辉。
本标准的附录A为资料性附录。
钢筋桁架楼承板1 范围本标准规定了钢筋桁架楼承板的术语和定义、型号、要求、试验方法、检验规则、包装、标识、质量证明书、运输和贮存。
本标准适用于工业与民用建筑使用的楼承板。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 247 钢板和钢带检验、包装、标识及质量证明书的一般规定GB/T 708 冷轧钢板和钢带的尺寸、外形、重量及允许偏差GB 1499.1 钢筋混凝土用钢第1部分：热轧光圆钢筋GB 1499.2 钢筋混凝土用钢第2部分：热轧带肋钢筋GB/T 2518 连续热镀锌钢板和钢带GB/T 5117 碳钢焊条GB/T 5118 低合金钢焊条GB/T 12755 建筑用压型钢板GB 13788 冷轧带肋钢筋CECS 273 组合楼板设计与施工规范JGJ 18 钢筋焊接及验收规程JGJ/T 27 钢筋焊接接头试验方法标准3 术语和定义下列术语和定义适用于本标准。
楼承板施工阶段可以承受全部施工荷载替代模板的金属板。
钢筋桁架由钢筋焊接形成的桁架。
钢筋桁架楼承板选型表
钢筋桁架楼承板选型表A空（V型）钢筋桁架楼承板型号表（600mm宽）TD4"0 170 l()・ 6, 10 73.33 13.419 200 3,8 4.2注；1. 楼板混凝十•强度等级为C20：股人适用跨度均为钢筋桁架楼承板施I"介段不设临时支拧时的跨度:板连续定描两等跆连续。
2. 材料，匕卜弦采用成盘供应的冷轧带肋钢筋550级，腹村:采用成盘供应的冷轧光関钢筋550级，底部镀锌钢板屈服强度>260N/m nr。
2. 施工阶段挠度控制值为1</180及20mm较小者。
当便用对挠度值有更严格要求时,需另行设计。
3. 产品编兮说明：•|TD|□ —□ x AI -------------- 表不钢筋桁架楼承板K度（以m为单位）I -------------------------- 农示钢筋桁架岛度h,（以mm为单位）L ------------- ------------- _ 钢筋规格代兮（见附衣A或由设计人员定义）---------------------------- 名称代号4. 中和轴高度Yo示越B型（M型）钢筋桁架楼承板型号表（576mm宽）1. 楼板混凝土强度等级为C20；域大适用跨度均为钢筋桁架楼承板施匸阶段不设临时支撐时的跨度’板连续是指两筹跨连续。
2■材料；上下弦采用成盘供应的冷轧带肋钢筋550级，腹杆采用成盘供应的冷轧光圆钢筋550级，底部镀锌钢板屈服强度＞260N/mm\2. 施工阶段挠度控制值为I Q/180及20mm较小者。
当使用对挠度值何更严格要求时.需另行设计。
3 •产品编号说明：表示钢筋桁架楼承板长度（以m为单位）农示钢筋桁架高度h,（以mm为单位〉钢筋规格代号（见附表A或由设计人员定义）名称代号4•中和轴离度Yo示意:建筑钢筋符号大全钢筋主要分为有一级钢筋,二级钢筋,三级钢筋等等,钢筋符号的表示方法有很多种,在不同的施工中,表示方法也不同。
钢筋桁架楼承板施工方案
目录第一节工程概况 (1)1 工程基本信息 (1)第二节钢结构概况 (3)1 钢结构总体概况 (3)2 典型节点 (10)第三节编制依据 (11)1 文件依据 (11)2 国家标准、规范、规程 (12)3 其他 (12)第四节钢筋桁架板概况 (12)1 钢筋桁架楼承板工程概况 (12)2 钢筋桁架板板型号 (13)3 型号 (14)4 典型节点及做法 (14)5 钢筋桁架板施工分区 (17)第五节钢筋桁架板安装 (17)1 施工进度计划 (17)2 施工人员及机具准备 (18)3 材料检验 (18)4 现场进场检验 (19)5 现场卸车、堆放 (20)6 钢筋桁架楼承板施工 (20)7 施工技术要点 (25)第六节栓钉施工 (25)1 工艺简介 (25)2 焊接工艺评定 (25)3 施工工艺流程 (26)4 栓钉安装方法 (27)5 栓钉焊接 (27)6 栓钉焊接质量保证措施 (28)第七节混凝土浇筑 (29)1 机械设备准备 (29)2 人员准备 (29)3 材料准备 (30)4 技术准备 (30)5施工流程 (30)6楼承板砼浇筑 (31)7 质量标准及验收 (35)8 其他注意事项 (36)第八节安全文明施工 (36)第九节成品保护措施 (38)1 堆放时保护措施 (38)2 铺设后保护措施 (38)3 混凝土浇筑成品保护 (39)第十节钢筋桁架楼承板洞口开设 (39)第十一节计算报告 (40)第一节工程概况1 工程基本信息第二节钢结构概况1 钢结构总体概况钢结构施工范围整体平面布置图钢结构整体分解示意图41.1生物科技研发B主楼钢框架生物科技研发B为钢柱-钢梁框架结构体系，竖向受力构件为箱型钢柱，钢柱之间通过H型钢梁水平连接，使整个受力体系形成整体。
另外，分别在三、四、六、七层有钢连桥与研发F连接。
生物科技研发B钢结构示意图主要构件截面形式构件形式构件名称截面尺寸(mm) 材质GZ01 口700 700 25 25 Q345BGZ02 口700 700 35 35 Q345BGZ02a 口700 700 30 30 Q345BGZ03 口600 600 25 25 Q345BGZ04 口600 600 35 35 Q345BGZ05 口600 600 30 30 Q345BGL01 HN200 100 5.8 8 Q345BGL02 H200 200 6 8 Q345BGL03 H350 150 8 10 Q345BGL03a H300 200 8 10 Q345BGL04 HN400 200 8 13 Q345BGL04a H400 150 8 12 Q345BGL04b H450 200 8 14 Q345BGL05 H500 200 10 14 Q345BGL05a H550 200 10 14 Q345BGL06 H600 300 14 20 Q345BGL06a H600 200 12 14 Q345BGL06b H650 200 12 18 Q345BGL07 H750 350 14 20 Q345BGL07a H700 300 14 20 Q345BGL07b H750 200 14 20 Q345BGL07c H750 300 14 20 Q345BGL08 H800 300 16 30 Q345BGL08a H800 200 14 30 Q345BGL08b H850 300 16 30 Q345BGL09 H900 400 18 35 Q345BGL09a H900 200 18 35 Q345BGL09b H900 500 20 35 Q345B 1.2生物科技研发F钢框架生物科技研发F为钢柱-钢梁框架结构体系，竖向受力构件为箱型钢柱，钢柱之间通过H型钢梁水平连接，使整个受力体系形成整体。
装配式建筑钢筋桁架楼承板施工技术
装配式建筑钢筋桁架楼承板施工技术摘要：近年来，我国国民经济体系的持续完善与发展，科学技术水平的显著提高，更多的新材料、新工艺、新技术应用到建筑工程施工中，推动着我国建筑工业化的迅速发展，同时装配式建筑也成为了行业内不可逆转的趋势。
在装配式建筑施工过程中，通过有效运用钢筋桁架楼承板，能够提高建筑整体结构的质量与强度，促使装配式建筑具备良好的受力性能与防火性能，从而为使用者提供一个安全、高品质的居住环境。
关键词：钢筋桁架楼承板；装配式建筑；施工技术钢筋桁架楼承板是一种第三代压型钢板，采用高强度钢材制成，具有较高的抗弯强度和承载能力，能够满足大跨度建筑的承载要求；相比传统的混凝土楼承板，钢筋桁架楼承板重量轻，有利于减轻建筑自重，降低地基和结构的负荷，从而提高建筑的整体性能；采用工厂预先加工和现场铺设安装的方式进行施工，能够直接承受施工荷载，既有利于提高施工效率，还可在很大程度上缩短施工周期；钢筋桁架楼承板可结合建筑设计的实际施工需求进行定制，以满足不同尺寸与形状的建筑需求；钢筋桁架楼承板的原材料多为可回收再利用的材料，能够减少对自然资源的消耗，且在安装过程中减少粉尘、噪音等污染。
有上述可知，钢筋桁架楼承板具有节省支模时间、加快施工进度、节约资源、减少钢筋浪费等优势，与如今我国提倡的绿色、环保、可持续的建筑发展理念相适应。
所以，钢筋桁架楼承板在装配式建筑中具有广阔的应用前景，探究该施工技术的实践应用具有非常显著的现实意义。
一、钢筋桁架楼承板的相关概述钢筋桁架楼承板主要由纵向钢筋、桁架筋与镀锌压型钢板组成，采用点焊焊接方式，在制成成品后，需要严格检测其内部结构是否可靠、是否符合现实的建筑工程施工要求。
在现代建筑工程施工中应用钢筋桁架楼承板，能够增加建筑结构的施工刚度，取代传统施工材料，各构件的连接不再使用板扎方法，而是运用焊接技术，能够更好地保证连接工作的稳固性。
但是需要注意：在焊接过程中，必须保证焊接工作的平整度以及外形良好，以保证整个楼承板具备更好的防腐性与耐火性[1]。
钢筋桁架式楼板施工方案
xxxxxxxxxx钢筋桁架式楼板施工方案2014/9/18目录1. 工程概况............................................. 错误!未定义书签。
编制依据 ........................................ 错误!未定义书签。
工程概况 ........................................ 错误!未定义书签。
楼承板工程概况 .................................. 错误!未定义书签。
2. 施工准备............................................. 错误!未定义书签。
现场人员准备 .................................... 错误!未定义书签。
现场机具准备 .................................... 错误!未定义书签。
用电量准备 ...................................... 错误!未定义书签。
技术准备工作 .................................... 错误!未定义书签。
施工进度计划 .................................... 错误!未定义书签。
3. 现场安装方法......................................... 错误!未定义书签。
安装顺序 ........................................ 错误!未定义书签。
楼承板支撑施工 .................................. 错误!未定义书签。
楼承板安装工艺 .................................. 错误!未定义书签。
钢筋桁架楼承板临时支撑加设 ...................... 错误!未定义书签。
超高层项目楼板方案技术与经济比较
超高层项目楼板方案技术与经济比较[摘要]以无锡国金中心项目为例，介绍了楼板不同方案的技术与经济比较。
[关键词]超高层项目；楼层板；钢筋桁架组合楼板；技术与经济比较中图分类号：tu756.4+4文献标识码： a 文章编号：江苏省无锡市国金中心总承包工程位于无锡市南长区，工程主楼为一幢t1塔楼，67层，建筑高度339m，由办公、酒店、避难区及设备用房等组成。
t1塔楼包括下部的55层办公楼以及上部的12层酒店客房，其中办公楼的标准层层高为4.3m，酒店客房的标准层层高为4.1m。
总用地面积为29159.2 m2，总建筑面积为235587 m2，其中地上188982 m2，地下46605 m2。
是集商贸、超高层写字楼及超高层酒店等各种功能于一体的建筑综合体；结构形式采用：框架+核心筒+钢臂。
一、设计方案：1、设计条件：该项目设计条件：次梁间距为3.0米，楼板厚度为120mm，楼承板使用面积约为12.5万平米。
楼板附加恒荷载取1.9kn/㎡，活荷载取3.5kn/㎡。
2、钢筋桁架组合楼板：根据以上条件，楼承板选用td3-90,配筋示意见下图，垂直于钢筋桁架方向板底布置通长钢筋8@200（hpb235级），板面在支座处布置负弯矩钢筋；楼承板断开处加少量连接钢筋。
施工阶段无需加设临时支撑，计算可得钢筋用量约为：3.65kg/m2。
3、闭口板：闭口板配筋如下图所示；闭口板选用0.75厚和0.91厚的压型钢板，替代部分板底受力钢筋，配筋示意见下图，施工阶段需加设临时支撑。
计算可得钢筋用量为：5.43kg/m2。
二、造价分析：综合造价分析分为直接经济成本分析和间接经济成本分析，其中间接经济成本主要是由于工期的延长而产生。
2.1直接经济成本分析：钢筋桁架楼承板直接经济成本分析：均价165元/㎡闭口板直接经济成本分析：均价180元/㎡注：栓钉和混凝土用量两种楼板一致，故此处不列出比较。
综合以上对钢筋桁架楼承板和现浇板的直接费用分析可得：采用钢筋桁架楼承板将比采用闭口板直接经济成本降低：180-165=15元/㎡；本项目中，采用钢筋桁架楼承板，楼板厚度可以做到110mm，采用楼承板型号td3-80,施工阶段不加临时支撑，结构的整体自重和楼板的综合造价都将可以大大降低，如采用110mm厚楼板，配筋截面如下：楼板综合造价：均价161元/㎡楼板造价还可降低约4元/m2，总造价节省50万元。
钢筋桁架楼承板产品类知识点
钢筋桁架楼承板、压型钢板产品知识北京多维联合集团香河建材有限公司2015年5月一、产品基础知识1．钢筋桁架楼承板的产品型号如：TDM3-90 表示：M型桁架板，桁架高度90mm，上下弦钢筋组合代号为3，上弦钢筋10mm，下弦钢筋8mm。
说明：钢筋桁架高度为上弦钢筋的上缘点到下弦钢筋的下缘点的垂直距离。
2．钢筋桁架楼承板的组成，及各部分所起的作用钢筋桁架楼承板由钢筋桁架、压型钢板底模两部分组成。
钢筋桁架在施工阶段起到提供支撑刚度的作用，在使用阶段作为楼板中的受力钢筋；压型钢板在施工阶段、使用阶段皆作为楼板永久性模板的作用。
产品构成：上弦钢筋、下弦钢筋、腹杆钢筋、底模、支座钢筋产品示意图：M型板型肋节点图3．可拆底模钢筋桁架楼承板的组成产品构成：上弦钢筋、下弦钢筋、腹杆钢筋、复塑模板、支座钢筋、扣件、自攻钉4．钢筋桁架楼承板的具体尺寸参数5．桁架钢筋和底模的材质及其强度、延伸率分别是多少。
桁架上下弦钢筋可选用热轧带肋三级盘螺钢筋HRB400、冷轧带肋550级钢筋，腹杆钢筋采用冷轧带肋550级或650级钢筋。
强度和延伸率列表如下：底模材料底模通常采用镀锌压型钢板为厚度0.5㎜（采用冷轧钢板时最小厚度0.4）；底模钢板镀锌量为120g/㎡，底模钢板牌号为S250，抗拉强度设计值为205N/mm2。
6．钢筋桁架的底模焊点抗剪承载力标准值7. 钢筋桁架的底模焊点抗剪承载力设计值8.钢筋桁架楼承板生产的指导规范，设计与施工所引用的规范钢筋桁架楼承板生产的指导规范是《钢筋桁架楼承板》 JG/T368-2012钢筋桁架楼承板设计施工的指导规范是《组合楼板设计与施工规范》，CECS273：20109．开口型楼承板的常见板型以及板型的利用率10．闭口型、缩口型楼承板的常见板型以及板型的利用率W 板板型图51开口3W 板板型图10．TDV型钢筋桁架楼承板底模展开跨度为625mm,板型利用率为 94.4% TDM型钢筋桁架楼承板底模展开跨度为750mm,板型利用率为78.7%11．压型钢板重量的计算公式每平米重量=T*7.85/利用率其中T为压型钢板厚度12．压型钢板、钢筋桁架楼承板对底模镀锌量的要求组合型压型钢板组合楼板在不涂装防腐涂料的情况下，压型钢板镀锌量一般采用275g/m2，而且不应小于180g/m2；钢筋桁架楼承板底模或者做永久模板使用的压型钢板，两面镀锌量不宜小于120g/m2。
钢筋桁架式楼板施工方案(钢筋混凝土)
xxxxxxxxxx钢筋桁架式楼板施工方案2014/9/18目录1.工程概况11.1编制依据11.2工程概况11.3楼承板工程概况22。
施工准备32。
1现场人员准备32。
2现场机具准备32.3用电量准备32.4技术准备工作42.5施工进度计划43。
现场安装方法43.1安装顺序43.2楼承板支撑施工53。
3楼承板安装工艺53.4钢筋桁架楼承板临时支撑加设83.5栓钉焊接工艺93。
6楼板钢筋施工113。
7楼板混凝土施工144.质量标准和控制措施164。
1质量验收标准164。
2质量检查和控制措施16 5.现场安全措施16附录进度计划1.工程概况1.1 编制依据当上述规范规程中的检测验收指标不一致时，应以较严格要求为准。
1.2 工程概况本工程北临规划六路，南临体育场北路,西临湖景东路,东临北辰东路，地下二层,地上八层,突出屋面的塔楼一层.本工程主楼部分采用偏心支撑钢框架结构,楼板为钢筋桁架组合楼板。
整体结构按使用功能分为主楼、东侧裙房和西侧裙房，东西侧裙房通过结构分缝和主楼断开,各自成为单独的结构体系。
东侧裙房通过一道结构缝划分为东北侧单元和东侧单元两个独立的结构单元，西侧裙房通过一道结构缝划分为西北侧单元和西侧单元两个独立的结构单元。
具体结构单元划分如下图所示。
图1结构单元示意图地下室底板标高-13.4m,局部—15.45m、-17.2m。
主楼地下室顶板(首层楼板）标高—0。
4m，裙房地下室顶板(首层楼板）标高-2。
3~—0.5m不等。
主楼结构高度57。
8m，突出主体结构的平面为圆形的轻钢屋盖顶标高为67.8m。
结构平面形状为正方形，主体结构底部宽度为72。
0m（至结构外框柱边）,立面逐渐向上收进,五层31.0标高处结构宽度为57.64m（至结构外框柱边）,七层49。
0标高处结构宽度为72。
5m（至结构楼板外边），顶部突出主体结构钢屋盖平面直径为50.8m。
主楼结构由四个钢框架支撑筒与外围的钢框柱组成,主体结构内部为4组 1.8m×1.8m的型钢格构柱。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
竭诚为您提供优质文档/双击可除钢筋桁架模板td3-90
篇一：钢筋桁架模板
定义
钢筋桁架楼承板又称钢筋桁架模板，是将楼板中主要受力钢筋在工厂内采用专用设备加工成钢筋桁架,再将钢筋桁架与镀锌钢板焊接成一体形成的组合结构体系。
在结构楼板施工阶段,该体系通过镀锌钢板代替施工模板,与结构中钢筋焊接形成的桁架结构共同承担楼板混凝土自重及施工荷载。
浇注混凝土后，形成钢筋桁架混凝土楼板，在使用阶段承受使用荷载。
钢筋桁架楼承板正视图
型号与分类
1.按肋高分类a.4mmb.2mm
2.按板宽分类a.600mmb.576mm
钢筋桁架楼承板的板宽主要受镀锌板板宽限制，目前600板宽已经成为主流
3.按桁架高度分类桁架高度可从70mm-270mm,对应的楼板厚度从100mm到300mm
4.按钢筋型号分类钢筋桁架的上下弦钢筋直径可从
6mm-12mm,腹杆筋直径可从4mm-7mm
原材选用
上下弦采用成盘供应的热轧钢筋hp235、hRb400或冷轧钢筋550级腹杆采用成盘供应的hpb235、冷轧光圆钢筋550级或650级
底模采用0.5mm镀锌钢板，屈服强度不低于260n/mm2，镀锌层两面总计不小于120g/m2
受力特点
不设临时支撑时，在混凝土结硬前，楼板的强度和刚度即钢筋桁架的强度和刚度，混凝土结硬是在钢筋桁架模板变形下进行的，所以楼板自重不会使板底混凝土产生拉力，在除楼板自重以外的永久荷载和楼面活荷载作用下，板底混凝土才产生拉力。
这样楼板开裂延迟，楼板的刚度比普通现浇混凝土楼板大。
在使用阶段，钢筋桁架上下弦钢筋与混凝土一起共同工作，此楼板与钢筋混凝土叠合式楼板具有相同的受力性能，虽然受拉钢筋应力超前，但其承载力与普通钢筋混凝土楼板相同。
产品特性
1.上下两层钢筋间距、混凝土保护层厚度有保证
2.减少现场钢筋绑扎量达70%左右，节约人工，加快工时
3.无支撑跨度大，最大可达5.4米，节省了支模的成本与时间
4.双向刚度相同，提供了便捷的双向板施工
5.整体刚度强抗震效果好，建筑物净高度大
篇二：钢筋桁架模板施工技术
浅谈钢筋桁架模板施工技术
摘要:钢筋桁架模板是将楼板中的钢筋在工厂加工成钢筋桁架，
并将钢筋桁架与镀锌钢板在工厂焊接成一体的新型楼承板体系。
文
章结合工程实际，介绍了钢筋桁架模板的施工方法。
采用钢筋桁架
模板体系，提高了施工质量，节省了劳动力，提高了施工效率，值
得推广使用。
关键词:钢筋桁架模板；安装；栓钉焊接；浇筑混凝土中图分类号：tu74文献标识码：a文章编号：
1工程概况
天津美术馆工程是天津文化中心四大场馆之一，建筑面积46011
㎡，建筑高度30m，该工程地下一层、地上四层，结构形式为钢框
架-剪力墙结构，抗震设防烈度8度，设计使用年限100年。
天津
美术馆的主要功能是展览近现代美术作品，进行美术作品的展示、
培训、研究和收藏，工程于20xx年4月19日向市民免费开放。
本工程采用td4-90、td3-90、td3-70、td6-70四种类型的钢筋桁
架模板，模板设计为永久模板。
钢筋桁架模板每榀桁架包含一根上
弦筋、两根下弦筋和两根腹杆筋，钢筋桁架模板具体规格如表1.1
所示：
表1.1钢筋桁架模板规格表
2施工工艺流程
施工准备→边模施工→钢筋桁架模板吊运→钢筋桁架模板铺设→
栓钉焊接→附加钢筋工程及管线敷设→浇筑混凝土
3施工操作要点
3.1施工准备
钢筋桁架模板铺设前应做好如下施工准备：一是施工层钢结构焊
接完毕并已经超声波探伤合格；二是主体结构焊接完成，柱垂直度
偏差复测合格；三是施工层高强螺栓终拧完成；四是钢柱及混凝土
墙体处搁置角钢已装焊完毕。
上层平面区域次梁安装前，应先将下一层钢筋桁架模板运输至安
装位置，若在次梁安装后再吊装，势必造成斜向进料，容易损坏钢
筋桁架模板甚至发生危险。
3.2边模施工
1）边模板采用2mm镀锌钢板压制而成，施工前必须仔
细阅读图纸，
选准边模板型号，边模板搭接长度不小于30mm。
2）安装时，将边模板紧贴钢梁面。
边模板与钢梁表面
每隔300mm
间距点焊25mm长、2mm高焊缝。
安装钢筋桁架模板前，必须检查所
有边模是否已经按施工图要求安装完毕，方可进行该区域钢筋桁架
模板安装。
4）边模板拉线校直，调节适当后，利用钢筋一端与栓钉点焊，一
端与边模板点焊，将边模板固定。
如图3.2所示，边模板是阻止混
凝土渗漏的关键部件。
3.3钢筋桁架模板吊运
1）钢筋桁架模板进场后，将包装捆轻卸在指定存放场地，同一个
区域，相当长度的包装捆三捆一排整齐排列，底部垫平枕木。
有特
殊长度的或不同区域的包装捆单独吊运，存放时需注意区别标志。
2）吊装前，应按照货运清单编号明确包装捆所在区域。
车辆进入
塔吊吊运半径后，可直接从车上起吊，也可将包装捆卸在场地枕木
上再起吊。
钢筋桁架模板吊运时应轻起轻放，不得碰撞，防止钢筋
桁架模板变形。
3）本工程钢筋桁架模板最大长度为10.8m，每延米重量约为7～
10kg，单捆包装一般可包装12～14块模板。
吊装机械
采用现场两
台k5050固定式塔吊。
4）为保护压型钢板在吊运时不变形，应使用软吊索，
检查吊索之
间的夹角应介于60°～120°之间。
每次使用前要严格
检查吊索，
吊索出现磨损等缺陷时，吊索必须更换，以确保安全。
6）吊运时应注意塔吊吊臂转动或升降速度不能过快，
构件接近钢
梁上空时应缓慢下降。
且注意吊运半径内禁止人员穿行，以免发生
危险。
3.4钢筋桁架模板安装
1）依照钢筋桁架模板排版图弹出钢筋桁架模板排版线，对准基准
线，安装第一块板，并依次安装其它板，钢筋桁架模板连接采用扣
合方式，板与板之间的拉钩连接应紧密，保证浇筑混凝土时不漏浆。
3）钢筋桁架模板在钢梁上的支撑长度应满足设计要求，且不宜小。
