所有模拟量模块接线问题
西门子S7-300PLC模拟量接线常见问题
西门子S7-300PLC模拟量接线常见问题问题:什么是2线和4线的测量传感器,以及连接时的注意事项?解答:2线传感器是一个被动的测量传感器,它的电源是由SM331来提供的;4线传感器是一个主动测量传感器,它的电源由外部电源提供而不是SM331提供,2根测量线被连接到SM上,所以SM331(－7KF)最大有8个通道。
注意:・2线测量传感器连接Mana与M(短接11和20端,11端和10端);短接没用的同通道组的通道,跨接一个 3.3K W的电阻。
・4线测量传感器短接10和11端,短接所有的Mx-到Mana。
问题:怎样接一个没有用的模拟量模块的输入?解答:没有用的模拟量输入接线应依靠这个输入的参先化,首先必须明确它是电压输入还是电流输入,以及设定了怎样的测量范围,被设定的测量量是电阻值还是温度值。
根据参数设定,可以按照以下方式连接没有用的模拟量输入。
这种连接对于SM331来说是非常必要的。
因为它每个通道组有两个物理输入点,那么没有用的通道可能会影响或破坏一个通道组另一个通道的诊断,特别是的1-5V、4 -20mA的信号。
问题:如何设置和修改以下模块的分辨率?・6ES7331-7KB01-0AB0・6ES7331-7KB00-0AB0・6ES7331-7KF01-0AB0・6ES7331-7KF00-0AB0解答:这些分辨率不可以直接在硬件组态中选择,它只能被间接的通过干扰频率抑制来设置。
下列表格提供了相关数据:问题:SM322连接S＋和S－的目的?解答:对于电压输出,S＋和S－连接起来是为了检测负载侧实际压降,并把它传回到SM332,这将模块对外部的波动和偏差进行补偿,以提高负载侧的精度例如,温度的改变。
如果不需要,那么将S＋和QV、S－和Mana相连,或让S＋、S－开路。
问题：SM332的S+和S-连接端有什么用？解答：S+和S-连接端用于获取负载的实际电压值并将之传送回SM332。
从而使模块能够(在一定程度上)弥补，例如，由于温度变化而导致的波动和偏差。
西门子200SMART模拟量模块怎么接线
西门子200SMART模拟量模块怎么接线1.普通模拟量模块接线模拟量类型的模块有三种：普通模拟量模块、RTD模块和TC模块。
普通模拟量模块可以采集标准电流和电压信号。
其中，电流包括：0-20mA、4-20mA 两种信号，电压包括：+/-2.5V、+/-5V、+/-10V三种信号。
注意：S7-200 SMART CPU普通模拟量通道值范围是0~27648或-27648~27648。
普通模拟量模块接线端子分布如下图 1 模拟量模块接线所示，每个模拟量通道都有两个接线端。
图1 模拟量模块接线模拟量电流、电压信号根据模拟量仪表或设备线缆个数分成四线制、三线制、两线制三种类型，不同类型的信号其接线方式不同。
四线制信号指的是模拟量仪表或设备上信号线和电源线加起来有4根线。
仪表或设备有单独的供电电源，除了两个电源线还有两个信号线。
四线制信号的接线方式如下图2模拟量电压/电流四线制接线所示。
图2 模拟量电压/电流四线制接线三线制信号是指仪表或设备上信号线和电源线加起来有3根线，负信号线与供电电源M线为公共线。
三线制信号的接线方式如下图3 模拟量电压/电流三线制接线所示。
图3 模拟量电压/电流三线制接线两线制信号指的是仪表或设备上信号线和电源线加起来只有两个接线端子。
由于S7-200 SMART CPU模拟量模块通道没有供电功能，仪表或设备需要外接24V 直流电源。
两线制信号的接线方式如下图4 模拟量电压/电流两线制接线所示。
图4 模拟量电压/电流两线制接线不使用的模拟量通道要将通道的两个信号端短接，接线方式如下图 5 不使用的通道需要短接所示。
图5 不使用的通道需要短接2. RTD模块接线RTD热电阻温度传感器有两线、三线和四线之分，其中四线传感器测温值是最准确的。
S7-200 SMART EM RTD模块支持两线制、三线制和四线制的RTD传感器信号，可以测量PT100、PT1000、Ni100、Ni1000、Cu100等常见的RTD温度传感器，具体型号请查阅《S7-200 SMART系统手册》。
西门子S7-200的PLC,CPU224XP的模拟量接线怎样接
西门子S7-200的PLC,CPU224XP的模拟量接线怎样接？需要模拟量模块。
EM235 是最常用的模拟量扩展模块，它实现了4 路模拟量输入和1 路模拟量输出功能。
模拟量扩展模块的接线方法，对于电压信号，按正、负极直接接入X＋和X－；对于电流信号，将RX 和X＋短接后接入电流输入信号的“＋”端；未连接传感器的通道要将X＋和X－短接。
对于某一模块，只能将输入端同时设置为一种量程和格式，即相同的输入量程和分辩率。
我这里有资料；告诉我你的邮箱，我发给你。
224XP自带2路模拟量输入和1路模拟量输出。
224XP模拟量部分的共6个端子，分别是模拟量输出的M、I、V和模拟量输入的M、A+、B+。
输出的M与电源的M等电位，V对M输出0-10VDC，I对M输出0-20mA。
但V、I只能使用其一，不能同时使用。
输入的A+对M，B+对M都是输入0-10VDC，两路模拟量输入共用1个M端子；对应AIW0、AIW2的值是0-320000－－10V电压信号和4－－20mA电流信号举一例：如下图：模拟电压输入（电流输入、输出与电压接线相似）模拟电压输出224XP没有电流输入端子。
如果要输入电流0-20（或4-20）mA，要并联1个电阻，将电流输入转换成电输入。
/有手册可以自己搞，很容易的。
CPU 224XP分两种，一是：CPU 224XP DC/DC/DC ；二是：CPU 224XP AC/DC/继电器模拟量都是：2输入1输出。
模拟量输入类型：单端输入；电压范围：±10 V ；数据字格式，满量程：- 32,000 至+ 32,000模拟量输入接线端子是：M, A+, B+解释如下：第一个模拟量输入：M与A+之间仅可以输入电压，不可输入电流，可以是正电压，也可以是负电压，两端之间电压不是20伏，可以是正10伏，也可以是负10伏。
第二个模拟量输入：M与B+之间同上。
补充一点：如果有电流信号时如何办？如果有可以输入电流信号的模块当然可以解决了。
关于西门子模拟量输入模块接线的阐述
关于西门子模拟量输入模块6ES7 331-7KF02-0AB0接线图的阐述1.问题概述我们公司所采用的很多模拟量输入模块的订货号是6ES7331-7KF02-0AB0，认真研究该模块接线图后发现很多问题，通过网络查资料，向西门子咨询和同事讨论问题基本解决，经整理后写成本文件，供同事参考，具体描述如下具体问题：①端子10（COMP ）和端子11（MANA）为什么要短接。
②端子11（MANA）和端子20（M）为什么要短接。
③两线制具体怎么接，为什么要这样接。
④四线制具体怎么接，为什么要这样接。
⑤两线制和四线制的区别重点在什么地方。
⑥西门子设备手册中的“使用非隔离电源的接地4线制传感器时，不需要互连MANA和M-（端子11、13、15、17、19）。
”这句话怎么理解，我们该怎样处理。
⑦功能性接地是什么作用。
参考图片图1西门子设备手册提供的6ES7 331-7KF02-0AB0接线图图2 6ES7 331-7KF02-0AB0接线端子说明问题讲解①问题“①端子10（COMP ）为什么和端子11（MANA）短接。
”端子10（COMP ）是用于外部补偿，而Mana是参考电位，一般模拟量输入模块6ES7 331-7KF02-0AB0 使用内部补偿，所以必须将端子10（COMP ）与参考电位Mana短接。
②问题“②端子11（Mana）和端子20（M）为什么要短接。
”端子11（Mana）作为模拟测量电路参考电位，参考电位就是模块供电的DC24V负（-），所以端子11（Mana）和端子20（M）短接。
③问题“⑤两线制和四线制的区别重点在什么地方。
”区别1：有无独立供电两线制没有独立外部供电，由模块测量回路供电。
四线制有独立外部供电。
区别2：电流流向两线制电流由模块流向仪表后流回模块。
四线制电流由仪表流向模块后流回仪表。
图3 四线制和两线制电流流向④问题“③两线制具体怎么接，为什么要这样接。
”两线制仪表把测量的正M0 连接到端子2上，测量的负M0-连接到端子3上，端子3无需接地。
西门子模拟量输入模块SM331接线方法总结
P L C 接法西门子模拟量输入模块S M 331接线方法总结两线制电流和四线制电流都只有两根信号线，它们之间的主要区别在于：两线制电流的两根信号线既要给传感器或者变送器供电，又要提供电流信号；而四线制电流的两根信号线只提供电流信号。
因此，通常提供两线制电流信号的传感器或者变送器是无源的；而提供四线制电流信号的传感器或者变送器是有源的，因此，当P L C 的模板输入通道设定为连接四线制传感器时，P L C 只从模板通道的端子上采集模拟信号，而当P L C 的模板输入通道设定为连接二线制传感器时，P L C 的模拟输入模板的通道上还要向外输出一个直流24V 的电源，以驱动两线制传感器工作。
传感器型号：1、两线制（本身需要供给24v D C 电源的，输出信号为4-20M A ，电流）即+接24v d c ,负输出4-20m A 电流。
2、四线制（有自己的供电电源，一般是220v a c ，信号线输出+为4-20m a 正，-为4-20m a 负。
P L C ：（以2正、3负为例）1、两线制时正极2输出24V D C 电压，3接收电流），所以遇到两线制传感器时，一种接法是2接传感器正，3接传感器负；跳线为两线制电流信号。
二种接法是2悬空，3接传感器的负，同时传感器正要接柜内24v d c ；跳线为两线制电流信号。
（以2正、3负为例）2、四线制时正极2是接收电流，3是负极。
(四线制好处是传感器负极信号与柜内M 为不同电平时不会影响精度很大，因为是传感器本身电流的回路)遇到四线制传感器时，一种方法是2接传感器正，3接传感器负，p l c 跳线为4线制电流。
（以2正、3负为例）3、四线制传感器与pl c 两线制跳线接法：信号线负与柜内M 线相连。
将传感器正与p l c 的3相连，2悬空，跳线为两线制电流。
（以2正、3负为例）4、电压信号：2接传感器正，3接传感器负，p l c 跳线为电压信号。
第 1 页4线制与2线制注意区别地是否相同？这2个为2线制的解释。

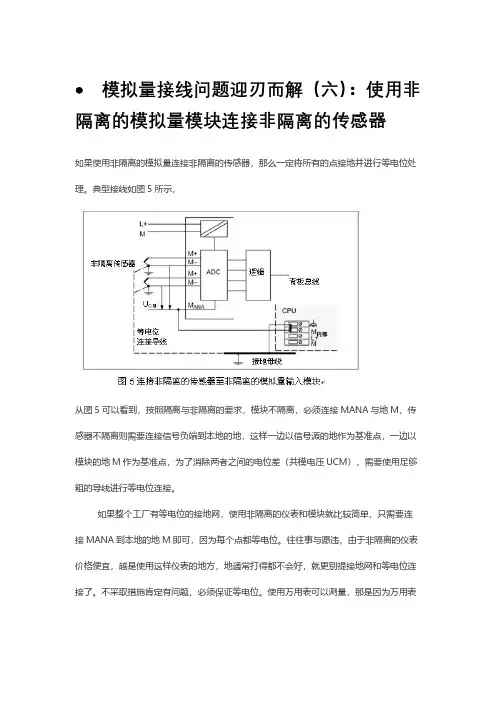

模拟量接线问题迎刃而解(六)：使用非隔离的模拟量模块连接非隔离的传感器
模拟量接线问题迎刃而解（六）：使用非隔离的模拟量模块连接非隔离的传感器
如果使用非隔离的模拟量连接非隔离的传感器，那么一定将所有的点接地并进行等电位处理。
典型接线如图5所示，
从图5可以看到，按照隔离与非隔离的要求，模块不隔离，必须连接MANA与地M，传感器不隔离则需要连接信号负端到本地的地，这样一边以信号源的地作为基准点，一边以模块的地M作为基准点，为了消除两者之间的电位差（共模电压UCM），需要使用足够粗的导线进行等电位连接。
如果整个工厂有等电位的接地网，使用非隔离的仪表和模块就比较简单，只需要连接MANA到本地的地M即可，因为每个点都等电位。
往往事与愿违，由于非隔离的仪表价格便宜，越是使用这样仪表的地方，地通常打得都不会好，就更别提接地网和等电位连接了。
不采取措施肯定有问题，必须保证等电位。
使用万用表可以测量，那是因为万用表
与地是隔离的，最大的共模电压UCM 也可能不同 ，与模块不在相同的条件下。
建议使用隔离的传感器和模块。
讲了一系列的接线方式，最终的结论就是模拟量接线的几种方式都集中在一点上，就是信号源端与测量端一定要等电位。
讲到这里我觉得还是要再扩展一下，利用这个原则同样也可以解决数字量接线问题。
下面是在现场遇见的一个问题，如图6所示，CPU与I/O的供电分开，I/O是一个非隔离模块，当现场给出信号，但是I/O模块的输入灯没有点亮，在CPU中也不能读出，使用万用表测量，在端子上有24V电压。
模块没有问题，将两个电源PS的M端短接，就可以检测到输入信号，这也是由于参考点电位不同造成的。
希望一点小小的提示可以帮助大家解决现场模拟量接线的问题。
西门子S7-200SMART的模拟量编程及接线方法
西门子S7-200SMART的模拟量编程一．模拟量模块接线1.普通模拟量模块接线模拟量类型的模块有三种：普通模拟量模块、RTD模块和TC模块。
普通模拟量模块可以采集标准电流和电压信号。
其中，电流包括：0-20mA、4-20mA两种信号，电压包括：+/-2.5V、+/-5V、+/-10V三种信号。
注意：S7-200 SMART CPU普通模拟量通道值范围是0~27648或-27648~27648。
普通模拟量模块接线端子分布如下图1 模拟量模块接线所示，每个模拟量通道都有两个接线端。
图1模拟量模块接线模拟量电流、电压信号根据模拟量仪表或设备线缆个数分成四线制、三线制、两线制三种类型，不同类型的信号其接线方式不同。
四线制信号指的是模拟量仪表或设备上信号线和电源线加起来有4根线。
仪表或设备有单独的供电电源，除了两个电源线还有两个信号线。
四线制信号的接线方式如下图2模拟量电压/电流四线制接线所示。
图2模拟量电压/电流四线制接线三线制信号是指仪表或设备上信号线和电源线加起来有3根线，负信号线与供电电源M 线为公共线。
三线制信号的接线方式如下图3 模拟量电压/电流三线制接线所示。
图3模拟量电压/电流三线制接线两线制信号指的是仪表或设备上信号线和电源线加起来只有两个接线端子。
由于S7-200 SMART CPU模拟量模块通道没有供电功能，仪表或设备需要外接24V直流电源。
两线制信号的接线方式如下图4 模拟量电压/电流两线制接线所示。
图4模拟量电压/电流两线制接线不使用的模拟量通道要将通道的两个信号端短接，接线方式如下图5 不使用的通道需要短接所示。
图5 不使用的通道需要短接2. RTD模块接线RTD热电阻温度传感器有两线、三线和四线之分，其中四线传感器测温值是最准确的。
S7-200 SMART EM RTD模块支持两线制、三线制和四线制的RTD传感器信号，可以测量PT100、PT1000、Ni100、Ni1000、Cu100等常见的RTD温度传感器，具体型号请查阅《S7-200 SMART系统手册》。
模拟量模块连接方法(自己总结)
开关量说明
模拟量模块（以Q68ADV为例）使用方法
方法一
一、连接硬件设备（参考说明书）
二、GX-Developer设置
1、PLC组态
2、开关量设置
三、程序编写
程序在“模拟量控制”文件夹里。
方法二
一、设置开关量
二、安装智能功能模块工具——GX Configurator-AD
三、智能功能模块工具设置
1、打开GX-Developer,点击“工具”——“智能功能模块”——“start”，启动智能功能模块工具
3、设置Q68ADV模块的“起始I/O地址ቤተ መጻሕፍቲ ባይዱ，然后选择“程序包名称”和“模块型号名称”
4、点击“Initial setting”按钮，初始化设置
5、点击“Auto refresh”按钮，自动刷新设置
设置CH1-CH8的Digital output value和Error code
6、完成“初始化设置”和“自动刷新设置”后，写入PLC CPU里。
S7-1200模拟量输入输出模块常见问题
模拟量输入输出模块常见问题S7-1200模拟量模块的输入/输出阻抗指标是多少？答：详情可见《 S7-1200 系统手册 》的附录A 。
CPU 模拟量输入阻抗：l电压型信号：≥ 100 KΩ信号模板模拟量输入阻抗：l 电压型信号：≥ 9 MΩ l电流型信号：250Ω信号模板及信号板模拟量输出阻抗：l 电压型信号：≥ 1000 Ω l电流型信号：≤ 600 ΩS7-1200模拟量模块的输入/输出信号传输距离？答：模拟量模块的输入/输出信号传输距离，从接线方面考虑，使用双绞屏蔽电缆最大可以连接100 m 的长度，还要考虑现场电磁干扰等现实状况。
一般电压信号易受现场干扰且长距离传输也会造成信号的衰减，建议尽量近距离传输；电流信号相比电压信号抗干扰能力好些， 相对电压信号传输距离可适当加长。
S7-1200 模拟量模块的输入过冲及溢出数值分别是多少？对于电压测量范围，S7-1200模拟量模块的电压输入值与模块通道显示数值对应关系如下表 1 所示：过冲范围为27649至32511；下冲范围为-27649至-32512上溢范围为32512至32767，下溢范围为-32513至-32768表1 .SM1231 电压测量范围数值对于电流测量范围，S7-1200 模拟量模块的电流输入值与模块通道显示数值对应关系如下表 2所示：系统电压测量范围十进制十六进制±10V ±5V ±2.5V ±1.25V 327677FFF 11.851V5.926V2.963V1.481V上溢325127F00325117EFF 11.759V5.879V2.940V1.470V过冲范围276496C01276486C0010V 5V 2.5V 1.250V 额定范围2073651007.5V 3.75V 1.875V 0.938V 11361.7μV 180.8μV 90.4μV 45.2μV 000V0V0V0V-1FFFF -20736AF00-7.5V -3.75V -1.875V -0.938V -276489400-10V-5V-2.5V-1.250V-2764993FF 下冲范围-325128100-11.759V-5.879V-2.940V-1.470V-3251380FF 下溢-327688000-11.851V-5.926V-2.963V-1.481V过冲范围为27649至32511；下冲范围为-1至-4864上溢范围为32512至32767，下溢范围为-4865至-32768注意：当开路时，模拟量模块通道显示数值是32767。
模拟量模块的接线介绍
模拟量模块的接线介绍在我们的应用中，物理量基本是通过变送器，转换为4-20mA ，送达PLC 的模拟量模块进行处理。
而经过PLC 处理后，输出的也基本上是4-20mA 信号去驱动执行器。
电流信号按照接线方式，分为三种线制：二线制、三线制、四线制。
二线制：这种线制输出只有两根线，按照工作原理，它区分为两种：1、本身工作无需电源，直接可以输出电流信号；2、本身工作需要电源，即电源和电流信号合二为一，要求PLC 的A/D 模块给它供电的同时，测量其电流的变化。
三线制、四线制：有红色线的电路，是三线制，无红色线的电路是四线制。
这种线制自身有电源，其+、-信号线，直接输出电流信号。
模拟量模块端子标注的含义：M +：被测量信号的正端。
Measuring lead (positive) M –：被测量信号的负端。
Measuring lead (negative)M ANA ：模拟量测量电路的参考电位。
Reference potential of the analog measuring circuit M ：PLC 接地端子。
Ground terminalL +：PLC DC24V+电源端子。
Terminal for 24 VDC supply voltageU CM ：被测量信号和测量电路参考电位M ANA 之间的电压。
差模电压。
Potential difference+ -between inputs and reference potential of the M ANA measuring circuitU ISO：测量电路参考电位M ANA和PLC接地端子M之间的电压。
共模电压。
Potential difference between M ANA and M terminal of CPUI +：电流测量线路。
Measuring lead for current inputU +：电压测量线路。
西门子300PLC所有模拟量模块接线问题汇总
似的问题还经常有用户反应。
为此小编特意咨询了老师，老师将自己的经验归纳总结一下。
关于读不出值的问题，如果总是32767没有变化，其实值已经有了，只不过是超量程了。
如果值为0，那就要注意模拟量是否有问题了，使用万用表测量现场信号并没有超限。
为什么会出现这两种现象呢？这是因为选择的参考电位不同，例如，现场过来的信号为5V，那首先要问一下，基准点是几伏？10~15是5V，-10~ -5同样也是5V，如果测量端基准点是0V，那么测量就会有问题，所以一定要保证两端等电位。
模拟量模块的基准电位点就是MANA ，所有的接线都与之有关。
2、隔离与非隔离问题系列这里的隔离是指模拟量模块的基准电位点MANA 与地（也是PLC的数据地）隔离。
隔离模块MANA 与地M可以不连接，以MANA 作为测量端的参考电位；非隔离模块MANA 与地M必须连接，这样地M 变为MANA作为测量端的参考电位。
隔离模块的好处就是可以避免共模干扰。
如何知道模块是否是隔离模块，例如SM331模块，可以从模板规范中查到。
S7-300中只有一款SM334（SM355除外）模块是非隔离的，此外CPU31XC集成的模拟量也是非隔离的，共同特点就是模块的输出和输入公用M端。
同样传感器也有隔离与非隔离的问题。
通常非隔离的传感器电源的负端与信号的负端公用一个端子，例如传感器有三个端子L，M 和S+，通过L，M端子向传感器供电，S+，M为信号的输出，公用M端。
判断传感器是否隔离最好还是参考手册。
隔离传感器信号负端与地M可以不连接，以信号负端作为信号源端的参考电位。
非隔离传感器信号负端必须在源端（设备端）接地，以源端的地作为信号的参考电位。
下面就是如何保证测量端与信号源端等电位接线的问题。
在下面建议的连接图中所用的缩写词和助记符含义如下：M +：测量导线（正）M -：测量导线（负）MANA：模拟量模块基准电位点这里需要注意MANA ，不同的接线方式都是以MANA 为参考基准电位。
EM235模拟量扩展模块接线及模块
模拟量扩展模块接线图及模块设置；请注意这里：这是我经过实践总结出来的东西很重要！；4个输入1、2、3、4、每个都是一样的功能！你们；EM235是最常用的模拟量扩展模块，它实现了4路；图1；图1演示了模拟量扩展模块的接线方法，对于电压信号；对于某一模块，只能将输入端同时设置为一种量程和格；程和分辨率；6个DIP开关决定了所有的输入设置；模拟量输入模块使用前应进模拟量扩展模块接线图及模块设置请注意这里：这是我经过实践总结出来的东西很重要！(后面黑体是网上的帖子)4个输入1、2、3、4、每个都是一样的功能！你们看下面的图是不是不知道M是接在哪儿的？有的帖子说是地线有的帖子是说公共-负极！我告诉你M块的进电源的M上！（不接根本就没有）EM235是最常用的模拟量扩展模块，它实现了4路模拟量输出功能。
下面以EM235图1图1演示了模拟量扩展模块的接线方法，对于电压信号，按正、负极直接接入X＋和X－；对于电流信号，将RX和X＋短接后接入电流输入信号的“＋”端；未连接传感器的通道要将X＋和X－短接。
对于某一模块，只能将输入端同时设置为一种量程和格式，即相同的输入量程和分辨率。
（后面将详细介绍）6个DIP开关决定了所有的输入设置。
也就是说开关的设置应用于整个模块，开关设置也只有在重新上电后才能生效。
输入校准模拟量输入模块使用前应进行输入校准。
其实出厂前已经进行了输入校准，如果OFFSET和GAIN电位器已被重新调整，需要重新进行输入校准。
其步骤如下： A、切断模块电源，选择需要的输入范围。
B、接通CPU和模块电源，使模块稳定15分钟。
C、用一个变送器，一个电压源或一个电流源，将零值信号加到一个输入端。
D、读取适当的输入通道在CPU中的测量值。
E、调节OFFSET（偏置）电位计，直到读数为零，或所需要的数字数据值。
F、将一个满刻度值信号接到输入端子中的一个，读出送到CPU的值。
G、调节GAIN（增益）电位计，直到读数为32000或所需要的数字数据值。
PLC模拟量模块电位器的接线方法是什么？
问：请问EM231-OHC22-0XB0电位器怎么接线
问题补充：现在的问题是模块的输入没有量到有电压源，我想电位器接在上面是不是应该要价格合适的电源，5V或10V
答;你需要一个5V的直流电源（10V的也可以）。
电位器有三个抽头分别是高电位抽头、中间抽头、低电位抽头。
将电位器的高电位抽头接直流电源的＋，低电位抽头接直流电源的－。
EM231的A＋接电位器的中间抽头，A－接电位器的低电位抽头。
（DIP开关为ON ON OFF对应0-5V输入见手册417页）。
这样在AIW里读到的0-32000就对应电位器输出的0-5V。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解台达PLC、西门子PLC、施耐德plc、欧姆龙PLC的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。
西门子200SMART模拟量模块怎么接线(汇编)
西门子200SMART模拟量模块怎么接线1.普通模拟量模块接线模拟量类型的模块有三种：普通模拟量模块、RTD模块和TC模块。
普通模拟量模块可以采集标准电流和电压信号。
其中，电流包括：0-20mA、4-20mA 两种信号，电压包括：+/-2.5V、+/-5V、+/-10V三种信号。
注意：S7-200 SMART CPU普通模拟量通道值范围是0~27648或-27648~27648。
普通模拟量模块接线端子分布如下图 1 模拟量模块接线所示，每个模拟量通道都有两个接线端。
图1 模拟量模块接线模拟量电流、电压信号根据模拟量仪表或设备线缆个数分成四线制、三线制、两线制三种类型，不同类型的信号其接线方式不同。
四线制信号指的是模拟量仪表或设备上信号线和电源线加起来有4根线。
仪表或设备有单独的供电电源，除了两个电源线还有两个信号线。
四线制信号的接线方式如下图2模拟量电压/电流四线制接线所示。
图2 模拟量电压/电流四线制接线三线制信号是指仪表或设备上信号线和电源线加起来有3根线，负信号线与供电电源M线为公共线。
三线制信号的接线方式如下图3 模拟量电压/电流三线制接线所示。
图3 模拟量电压/电流三线制接线两线制信号指的是仪表或设备上信号线和电源线加起来只有两个接线端子。
由于S7-200 SMART CPU模拟量模块通道没有供电功能，仪表或设备需要外接24V直流电源。
两线制信号的接线方式如下图4 模拟量电压/电流两线制接线所示。
图4 模拟量电压/电流两线制接线不使用的模拟量通道要将通道的两个信号端短接，接线方式如下图 5 不使用的通道需要短接所示。
图5 不使用的通道需要短接2. RTD模块接线RTD热电阻温度传感器有两线、三线和四线之分，其中四线传感器测温值是最准确的。
S7-200 SMART EM RTD模块支持两线制、三线制和四线制的RTD传感器信号，可以测量PT100、PT1000、Ni100、Ni1000、Cu100等常见的RTD温度传感器，具体型号请查阅《S7-200 SMART系统手册》。
欧姆龙模拟量模块CPM1A-DA041常见问题及解决方案
欧姆龙模拟量模块CPM1A-DA041常见问题及解决方案1.CPM1A-DA041（CP1W-DA041）为什么量不到输出信号？A:1)首先要确保参数设置N+1,和N+2（“n” 为分配给CPU单元或前一个扩展单元的最后一个输出通道，在此例中N为101）都要如下图所示，例如4路都用－10到10V的输出，那就在N+1(102)和N+2(103)通道都设置8088。
2)然后主要是因为输出通道和设定通道冲突，如果在上电的时候既对输出102通道和103通道设置输出控制字，又对这两个通道赋了输出值，此时模块就不能正常初始化的。
所以要用第一次循环标志对102，103通道设置输出控制字，然后用TIM指令做一个1S左右的延时，经过这段延时模块初始化完成后才能对输出通道赋输出值。
Q:CPM1A-DA041（CP1W-DA041）电流和电压输出如何接线？ A:电压输出：接Vout 和COM电流输出：接Iout 和COM2.CPM2AH 最多能安装几个CPM1A-DA041？A:CPM2AH最多能够安装3个CPM1A-DA041，此时CPU的服务电源将不能使用。
CP1H带AD041,DA041,40EDR,8EDR各一,可否不使用CP1W-CN811扩展电缆?A:可以不用,即使装7台(折算成组A模块)也可以不用该电缆,只是如果需要用的话,安装位置有限制,必须装在CPU单元和第四台扩展I/O单元之间. 另外,该电缆只限用一次CS1/C200Ha系列PLC 模拟量模块的正确使用A:模拟量是自动化应用中最常见的信号传递方式，是PLC 主要输入输出模块之一。
（1）模拟量输入①使用模拟量输入时，输入电压电流在规定范围内，不能超过最大额定输入。
模拟量输入范围：如CS1W-AD081 规格如下图。
②硬件设置：请注意切换电压/ 电流输入对应的开关或接线端子，否则可能烧坏输入回路，如图所示。
③接线：请注意接线时＋/ －极性不要接反布线请使用带屏蔽的 2 芯双绞线，且与动力线分开布线，如CS1W-AD081 接线如下图。
模拟量扩展模块接线
模拟量扩展模块接线LOGO!系统中提供了共3种模拟量扩展模块，其中包括2种输入普通模拟量扩展AM2 和AM2 RTD扩展，一种模拟量输出扩展AM2 AQ 。
AM2 模拟量模块接线普通模拟量模块可以采集标准电流和电压信号。
其中，电流包括：0-20mA、4-20mA两种信号，电压包括：0 -10 VDC。
普通模拟量通道值范围是0~1000，精度10位，支持的最大电缆长度：屏蔽线10米。
模拟量电流、电压信号根据模拟量仪表或设备线缆个数分成四线制、三线制、两线制三种类型，不同类型的信号其接线方式不同。
四线制信号指的是模拟量仪表或设备上信号线和电源线加起来有4根线。
仪表或设备有单独的供电电源，除了两个电源线还有两个信号线。
四线制电流信号的接线方式如下图中的2所示。
四线制信号的接线方式如下图所示。
图1 模拟量模块接线• 1. 模块供电此处有2组L+，M，只接一路即可，两组冗余端子，互为备用• 2. 4线制电流信号接线• 3. 4线制电压信号三线制信号是指仪表或设备上信号线和电源线加起来有3根线，负信号线与供电电源M线为公共线。
图2 三线制电流信号接线两线制信号指的是仪表或设备上信号线和电源线加起来只有两个接线端子。
由于LOGO!模拟量模块通道没有供电功能，仪表或设备需要外接24V直流电源。
两线制信号的接线方式如下图3 两线制电流接线所示。
图3 两线制电流信号接线不使用的模拟量通道要将通道的两个信号端短接AM2 RTD温度模块接线LOGO!系统中提供了一个AM2 RTD模块，用于连接PT100/PT1000温度传感器。
模块最多可以连接两个PT100 传感器或者两个PT1000 传感器或者一个PT100 传感器加上一个PT1000 传感器，连接方式为2线或者3线亦或2线和3线混用。
注意！该模块仅支持默认温度系数α= 0.003850 的PT100 或者PT1000 传感器。
支持的最大电缆长度：屏蔽线10米。
之前老版本提供LOGO!AM2 PT100模块，用于连接PT100温度传感器，接线方法与AM2 RTD一致，下文中以AM2RTD模块为例介绍。
S7-200类型PLC模拟量问题的解答
S7-200模拟量问题的解答问题:S7-200模拟量输入模块（EM231，EM235）如何寻址?回答: 模拟量输入和输出为一个字长,所以地址必须从偶数字节开始, 精度为12位，模拟量值为0-32000的数值。
格式: AIW[起始字节地址] AIW6 ;AQW[起始字节地址] AQW0每个模拟量输入模块，按模块的先后顺序地址为固定的，顺序向后排。
例: AIW0 AIW2 AIW4 AIW6每个模拟量输出模块占两个通道，即使第一个模块只有一个输出AQW0 (EM235只有一个模拟量输出), 第二个模块模拟量输出地址也应从AQW4开始寻址，依此类推。
(注: 每一模块的起始地址都可在step7 micro/win 中 Plc/Information里在线读到)。
问题:如何将传感器连接到S7-200 模拟量输入模块（EM231，EM235）以及有哪些注意事项？回答:模拟量输入模块可以通过拨码开关设置为不同的测量方法。
开关的设置应用于整个模块，一个模块只能设置为一种测量范围。
(注:开关设置只有在重新上电后才能生效)输入阻抗与连接有关：电压测量时，输入是高阻抗为10 MOhm ；电流测量时，需要将Rx 和 x 短接，阻抗降到250 Ohm 。
注意:为避免共模电压，须将M端与所有信号负端连接, 未连接传感器的通道要短接, 如下列各图。
下列各图是各种传感器连接到S7-200 模拟量输入模块的示例为了防止模拟量模块短路，可以串入传感器一个750 Ohm电阻。
它将串接在内部250 Ohm电阻上并保证电流在 32 m A以下。
3: 电压测量注意:如果你使用一个4-20mA 传感器, 测量值必须通过编程进行相应的转换.输入转换: X=32000 *(AIWx – 6400) /(32000 – 6400)输出转换: Y=计算值*(32000 – 6400)/32000 + 6400问题:为什么使用S7-200 模拟量输入模块时接收到一个变动很大的不稳定的值？回答: 1.你可能使用了一个自供电或隔离的传感器电源，两个电源没有彼此连接。
模拟量模块的接线介绍
模拟量模块的接线介绍在我们的应用中，物理量基本是通过变送器，转换为4-20mA ，送达PLC 的模拟量模块进行处理。
而经过PLC 处理后，输出的也基本上是4-20mA 信号去驱动执行器。
电流信号按照接线方式，分为三种线制：二线制、三线制、四线制。
二线制：这种线制输出只有两根线，按照工作原理，它区分为两种：1、本身工作无需电源，直接可以输出电流信号；2、本身工作需要电源，即电源和电流信号合二为一，要求PLC 的A/D 模块给它供电的同时，测量其电流的变化。
三线制、四线制：有红色线的电路，是三线制，无红色线的电路是四线制。
这种线制自身有电源，其+、-信号线，直接输出电流信号。
模拟量模块端子标注的含义：M +：被测量信号的正端。
Measuring lead (positive) M –：被测量信号的负端。
Measuring lead (negative)M ANA ：模拟量测量电路的参考电位。
Reference potential of the analog measuring circuit M ：PLC 接地端子。
Ground terminalL +：PLC DC24V+电源端子。
Terminal for 24 VDC supply voltageU CM ：被测量信号和测量电路参考电位M ANA 之间的电压。
差模电压。
Potential difference+ -between inputs and reference potential of the M ANA measuring circuitU ISO：测量电路参考电位M ANA和PLC接地端子M之间的电压。
共模电压。
Potential difference between M ANA and M terminal of CPUI +：电流测量线路。
Measuring lead for current inputU +：电压测量线路。
关于模拟量两线制与四线制的接法问题
模拟量两线制与四线制的接法1、概述：两线制电流和四线制电流都只有两根信号线，它们之间的主要区别在于：两线制电流的两根信号线既要给传感器或者变送器供电，又要提供电流信号；而四线制电流的两根信号线只提供电流信号。
因此，通常提供两线制电流信号的传感器或者变送器是无源的；而提供四线制电流信号的传感器或者变送器是有源的，因此，当您将您的模板输入通道设定为连接四线制传感器时，PLC只从模板通道的端子上采集模拟信号，而当您将模板输入通道设定为连接二线制传感器时，PLC的模拟输入模板的通道上还要向外输出一个直流24V的电源，以驱动两线制传感器工作。
要想正确设置模拟量输入模块的量程，您必须首先确定传感器或者变送器的信号类型。
2、以SM331;AI8×13位（6ES7331-1KF02-0AB0）为例，说明用于电流测量的2线制和4线制测量传感器。
3、模拟量输入输出的出错原因及故障排除（注意，有些模块才带有诊断功能（可编程），有些没有，比如上面的SM331;AI8×13位（6ES7331-1KF02-0AB0）就没有诊断功能）模拟量输入通道模拟量输出通道4、在接线正确的情况下，如何避免模拟量输入模块6ES7 331-1KF0.-0AB0 超过共模电压(Ucm) 以及如何避免随后出现的测量值上溢或下溢？当输入端开路并连接了零电势测量变送器时，可能略高于共模电压值。
因此，必须对隔离的4 线制测量变送器和零电势电压传感器采取以下措施：∙M- 输入端互连并接模块地。
∙关闭没有使用的通道并同样M- 接模块地。
∙在位于前连接器上的通道不被激活的情况下，如果使用长的，非屏蔽电缆进行连接，建议在M+ / S- 和M-之间短接。
这样可以避免来自非屏蔽电缆的干扰。
用于决定“M-”端之间错误电压的方法并不能应用于测量Ucm，因为即使是高欧姆测量设备也会造成等电位连接。
知识拓展：电流信号为什么要取4-20mA,不是0-20MA呢?1、电压信号不稳定，在远距离传输时容易受干扰，电流信号则比较稳定。
西门子300PLC模拟量模块接线问题汇总
西门子300PLC模拟量模块接线问题汇总确定基准电位点很重要今天，一个新来的售后同事找我讨论模拟量模块的问题，他在售后上遇到了一些麻烦，用户打电话反映在现场的S7 300模拟量模块读数不变化，怎么折腾都读数是32767。
尽管模拟量模块大家都很熟悉，但是类似的问题还经常有用户反应。
翻了翻手边的资料，似乎没有系统讲解这个问题的，于是把自己的经验归纳总结一下。
关于读不出值的问题，如果总是32767没有变化，其实值已经有了，只不过是超量程了。
如果值为0，那就要注意模拟量是否有问题了，使用万用表测量现场信号并没有超限。
为什么会出现这两种现象呢？这是因为选择的参考电位不同，例如，现场过来的信号为5V，那首先要问一下，基准点是几伏？10~15是5V，-10~ -5同样也是5V，如果测量端基准点是0V，那么测量就会有问题，所以一定要保证两端等电位。
模拟量模块的基准电位点就是MANA ，所有的接线都与之有关。
02隔离与非隔离问题系列这里的隔离是指模拟量模块的基准电位点MANA 与地（也是PLC的数据地）隔离。
隔离模块MANA 与地M可以不连接，以MANA 作为测量端的参考电位；非隔离模块MANA 与地M必须连接，这样地M 变为MANA作为测量端的参考电位。
隔离模块的好处就是可以避免共模干扰。
如何知道模块是否是隔离模块，例如SM331模块，可以从模板规范中查到。
S7-300中只有一款SM334（SM355除外）模块是非隔离的，此外CPU31XC集成的模拟量也是非隔离的，共同特点就是模块的输出和输入公用M端。
同样传感器也有隔离与非隔离的问题。
通常非隔离的传感器电源的负端与信号的负端公用一个端子，例如传感器有三个端子L，M 和S+，通过L，M端子向传感器供电，S+，M为信号的输出，公用M端。
判断传感器是否隔离最好还是参考手册。
隔离传感器信号负端与地M可以不连接，以信号负端作为信号源端的参考电位。
非隔离传感器信号负端必须在源端（设备端）接地，以源端的地作为信号的参考电位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
抓住一点，模拟量接线问题迎刃而解（一）——确定基准电位点很重要 2013-03-04今天，一个新来的热线同事找我讨论模拟量模块的问题，他在热线上遇到了一些麻烦，用户打电话反映在现场的S7 300模拟量模块读数不变化，怎么折腾都读数是32767。
尽管模拟量模块大家都很熟悉，但是类似的问题还经常有用户反应。
翻了翻手边的资料，似乎没有系统讲解这个问题的，于是把自己的经验归纳总结一下。
既然是经验，放在下载中心似乎不太合适，就放在自己的故事里吧。
故事写完，想必也会有个比较正式的版本放在下载中心。
在我看来，想解决这样的问题，最根本的是要抓住一点。
有的用户可能迫不及待地想知道哪一点了，但是这一点涉及的知识面还是有些宽。
平时也忙，我会断断续续的写，大家耐心看完这个系列，就可以抓住这一点了。
关于读不出值的问题，如果总是32767没有变化，其实值已经有了，只不过是超量程了。
如果值为0，那就要注意模拟量是否有问题了，使用万用表测量现场信号并没有超限。
为什么会出现这两种现象呢？这是因为选择的参考电位不同，例如，现场过来的信号为5V，那首先要问一下，基准点是几伏？10~15是5V，-10~ -5同样也是5V，如果测量端基准点是0V，那么测量就会有问题，所以一定要保证两端等电位。
模拟量模块的基准电位点就是MANA，所有的接线都与之有关。
在接下来的故事中，咱们就仔细讲讲接线的问题。
抓住一点，模拟量接线问题迎刃而解（二）：隔离与非隔离问题系列 2013-03-11这里的隔离是指模拟量模块的基准电位点MANA与地（也是PLC的数据地）隔离。
隔离模块MANA 与地M可以不连接，以MANA作为测量端的参考电位；非隔离模块MANA 与地M必须连接，这样地M 变为MANA作为测量端的参考电位。
隔离模块的好处就是可以避免共模干扰。
如何知道模块是否是隔离模块，例如SM331模块，可以从模板规范中查到。
S7-300中只有一款SM334（SM355除外）模块是非隔离的，此外CPU31XC集成的模拟量也是非隔离的，共同特点就是模块的输出和输入公用M端。
同样传感器也有隔离与非隔离的问题。
通常非隔离的传感器电源的负端与信号的负端公用一个端子，例如传感器有三个端子 L， M 和S+，通过L， M端子向传感器供电，S+，M为信号的输出，公用M端。
判断传感器是否隔离最好还是参考手册。
隔离传感器信号负端与地M可以不连接，以信号负端作为信号源端的参考电位。
非隔离传感器信号负端必须在源端（设备端）接地，以源端的地作为信号的参考电位。
下面就是如何保证测量端与信号源端等电位接线的问题。
在下面建议的连接图中所用的缩写词和助记符含义如下：M +：测量导线（正）M -：测量导线（负）MANA：模拟量模块基准电位点这里需要注意M ANA ，不同的接线方式都是以M ANA 为参考基准电位。
M ： 接地端子L +： 24 VDC 电源端子U CM ： M ANA 与模拟量输入通道之间或模拟量输入通道之间的电位差U CM 共模电压，有两种：1）不同输入信号负端的电位差，例如一个输入信号为3V ，另一个输入信号也为3V ，但是它们的基准点电位可能不同，可能是1~4V 或3~6V,那么它们之间的共模电压为2V 。
2）输入信号负端与M ANA 的电位差。
模块的U CM 是造成模拟量值超上限的主要原因。
不同模块U CM 的最大值不同。
U ISO ： M ANA 和CPU 的M 端子之间的电位差抓住一点，模拟量接线问题迎刃而解（三）：使用隔离的模拟量模块连接隔离的传感器 2013-03-18上回讲到连接图中所用的缩写词和助记符含义，这回咱们就直接上图了，看图说话。
隔离传感器与隔离模拟量信号连接图如图1所示：.图1 连接隔离的传感器至隔离的模拟量输入模块这种方式最简单，都与地隔离，都不需要接地，但是输入信号（传感器）负端与MANA 电压超过UCM 最大限制，例如SM331（6ES7331-7KF02-0AB0）为2.5 VDC ，就需要短接信号负端与MANA ，否则会出现超上限问题。
现场可以查看一下，几乎所有超上限问题都是没有连接信号负端与MANA 。
如果UISO 超过限制，例如75V DC ，就需要连接信号负端、MANA 端以及接地端M ，这时模块以大地M 端为参考电位，实际变为非隔离使用了，这种情况很少见。
有的模块通道组间都是隔离的，没有MANA ，例如模块6ES7331-7NF10-0AB0，接线如图2所示：这时每一个通道组（每组2通道）的M-就是MANA ，输入通道组间UCM 最大为以达到75VDC。
都隔离的情况下连接信号负端与MANA 端就可以了(2线制和电阻测量除外)。
手册每个模块接线图中MANA都是建议接地的，我认为这是在接地良好、不会产生共模电压（例如单端接地）的情况下.抓住一点，模拟量接线问题迎刃而解（四）：使用非隔离的模拟量模块连接隔离的传感器 2013-03-25这回我来讲讲使用非隔离的模拟量模块连接隔离的传感器的情况，模块的M与ANA与地M，模拟量的参考点电位变成地M，典型接地M不隔离，这样必须连接MANA线如图3所示：与地M，例如模块非隔离的模块都要求连接连接MANASM334(6ES7334-0CE01-0AA0)，在提示中强调必须连接，下面为引用手册的提示部分。
抓住一点，模拟量接线问题迎刃而解（五）：使用隔离的模拟量模块连接非隔离的传感器 2013-03-28传感器不隔离，那么信号源端以传感器本地的地为基准点电位。
模块是隔离的，以MANA点为测量基准电位。
典型接线如图4所示，从图4可以看到，非隔离的传感器信号负端在源端接地，但是如果连接多个非隔离的传感器并且分布在不同的地方（不同的接地点），这种情况下就比较麻烦。
各个传感器信号的负端会有共模电压UCM ，为了消除UCM ，将各个信号的负端在源端使用短而粗的导线进行等电位连接，由于模块的MANA和信号源端的地可能存在电位差，还要将MANA与源端的地进行等电位连接。
在这里不能在模块处进行短接，否则不能消除UCM。
如果工厂接地不好，最好还是使用隔离的传感器。
抓住一点，模拟量接线问题迎刃而解（六）：使用非隔离的模拟量模块连接非隔离的传感器 2013-04-01如果使用非隔离的模拟量连接非隔离的传感器，那么一定将所有的点接地并进行等电位处理。
典型接线如图5所示，从图5可以看到，按照隔离与非隔离的要求，模块不隔离，必须连接MANA与地M，传感器不隔离则需要连接信号负端到本地的地，这样一边以信号源的地作为基准点，一边以模块的地M作为基准点，为了消除两者之间的电位差（共模电压UCM），需要使用足够粗的导线进行等电位连接。
如果整个工厂有等电位的接地网，使用非隔离的仪表和模块就比较简单，只需要连接MANA到本地的地M即可，因为每个点都等电位。
往往事与愿违，由于非隔离的仪表价格便宜，越是使用这样仪表的地方，地通常打得都不会好，就更别提接地网和等电位连接了。
不采取措施肯定有问题，必须保证等电位。
使用万用表可以测量，那是因为万用表与地是隔离的，最大的共模电压UCM 也可能不同，与模块不在相同的条件下。
建议使用隔离的传感器和模块。
讲了一系列的接线方式，最终的结论就是模拟量接线的几种方式都集中在一点上，就是信号源端与测量端一定要等电位。
讲到这里我觉得还是要再扩展一下，利用这个原则同样也可以解决数字量接线问题。
下面是在现场遇见的一个问题，如图6所示，CPU与I/O的供电分开，I/O 是一个非隔离模块，当现场给出信号，但是I/O模块的输入灯没有点亮，在CPU 中也不能读出，使用万用表测量，在端子上有24V电压。
模块没有问题，将两个电源PS的M端短接，就可以检测到输入信号，这也是由于参考点电位不同造成的。
希望一点小小的提示可以帮助大家解决现场模拟量接线的问题。
隔离与非隔离意思是一个等电压，等电流的变压器，但它与外界电网隔离，故此而得名，可以买到，也可以自制。
隔离稳压器和非隔离稳压器，一个电源芯片是否是隔离稳压器与线性电源和开关电源有关系吗？其实就是一个特殊的变压器,不过它的功能不是变压,因为他的两个线圈的圈数和线径都是完全一样的,这样可以起到与外电网隔离的作用,利用变压器的感应电流的功能而已，为了安全，用一输入输出电压相等（220V），且输出与输入完全隔离的变压器（输出端禁止接地），将用电设备与市电隔绝开的装置，就是隔离电源隔离与非隔离的区别主要在于隔离稳压器输入电路与输出电路是不共地的，而非隔离式的是共地的。
一般来说，非隔离的都有原边和副边的电感绕组，而隔离式的只有单个的电感。
在大功率和对地线干扰防护要求比较高的时候使用隔离式的，在比较简单和体积要求比较紧张的场合使用非隔离式的。
线性电源如果是指线性调整输出模块(LDO)，那么这个线性模块一定是非隔离式的，所以电源芯片是否是隔离稳压器与线性电源和开关电源没有关系。
隔离与非隔离都是开关电源中的两种大的分类隔离与非隔离的区别主要在于隔离稳压器输入电路与输出电路是不共地的，而非隔离式的是共地的。
一般来说，非隔离的都有原边和副边的电感绕组，而隔离式的只有单个的电感。
在大功率和对地线干扰防护要求比较高的时候使用隔离式的，在比较简单和体积要求比较紧张的场合使用非隔离式的。
线性电源如果是指线性调整输出模块(LDO)，那么这个线性模块一定是非隔离式的，所以电源芯片是否是隔离稳压器与线性电源和开关电源没有关系。
隔离与非隔离都是开关电源中的两种大的分类。
下面的资料可以供你参考,你就很明白知道电源模块隔离和非隔离的区别了.在你在选择隔离和非隔离电源模块时,要很清楚的了解你对电源的需求,和可靠性. 隔离模块的可靠性高,但成本高,效率差点. 非隔离模块的结构很简单,成本低,效率高,安全性能差. 串行通信总线通过RS-232、RS-485和控制器局域网(CAN)等物理网络传送数据,应用领域涉及工业过程控制、供电电源调节(稳压)以及计算机间的点对点通信. 这些相互连接的系统每个都配备有自己的电源,而且各系统之间往往间隔较远.正因为如此,我们通常需要采取电气隔离措施来确保系统的物理安全,并且需要切断接地回路,来保护系统免受瞬态高电压冲击,同时减少信号失真. 隔离可以保护系统免受由线路电涌或接地回路引起的高电压和大电流损害,这种情况在包含多个接地通路的系统中极有可能发生.各系统被长线缆相隔,它们的地电势可能并不相等,因此两个系统之间会产生地电流.如果不采取隔离措施,这个电流将会在系统中引入噪声、降低测量精度甚至毁坏系统元件. 工业环境中,电机的启动和关闭、静电放电或近距离雷击都会把电流通过感应耦合到长距离线缆中,从而引起地电位发生快速改变,这种变化经常高达数百甚至数千伏.当这类现象发生时,远端系统期望获得的逻辑电平开关信号就会被迭加在一个参考其本地地电位的高电压之上.如果没有采取隔离措施,这个电压将破坏信号甚至损害系统.如果与总线连接的所有器件都只参考同一个地,那么系统将免受这种破坏性能量的影响,而将器件隔离则可以防止接地回路和电涌的发生. CAN总线采用平衡的两线差分接口,典型工作电压为3V或5V,在某些工业控制领域,由于现场情况十分复杂,各个节点之间存在很高的共模电压.虽然CAN总线具有一定的抗共模干扰的能力,但当共模电压高于接收器的极限电压,接收器就再也无法正常工作了,严重时甚至会烧毁芯片和仪器设备. 为了做到系统间的完全隔离,所有信号线和电源都必须进行隔离.通过光耦将信号隔离,隔离式直流/直流(DC/DC)转换器可以提供电源隔离.。
