钢筋翻样方法(有详图)
钢筋翻样方法及实例
钢筋翻样方法及实例钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23注：d为钢筋直径。
2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
半圆弯钩增加长度参考表（用机械弯）表9-243．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。
弯起钢筋斜长系数见表9-25。
图9-48 弯起钢筋斜长计算简图（a）弯起角度30°；（b）弯起角度45°；（c）弯起角度60°弯起钢筋斜长系数表9-25注：h0为弯起高度。
梁平法施工制图规则及钢筋翻样讲解
12
一、梁平法施工图的讲解
• (4）梁上部通长筋或架立筋(必注值）
• 当梁上部纵筋和下部纵筋为全跨相同，且多数跨 配筋相同时，此项可加注下部纵筋的配筋值，用 分号“；”将上部钢筋和下部钢筋隔开，少数跨不 同的在原位标注注明。
25
一、梁平法施工图的知识讲解
• 1.8 附加箍筋或吊筋
• 将其直接画在梁平面图中的主梁上，用线引注总 配筋值（附加箍筋的肢数注写在括号内）。当多 数附加箍筋和吊筋相同时，可在梁平法施工图上 统一注明，少数不同时，再原位引注。
二、梁平法施工图中的标准构造详图 • 二、梁平法施工图中的标准构造详图
20
一、梁平法施工图的知识讲解
③ 当梁中间支座两边 的上部纵筋不同时，须在支座 两边分别标注；当梁中间支座上部两边纵筋相同 时，可仅在支座的一边标注配筋值，另一边省去 不注。
21
一、梁平法施工图的知识讲解
• （2）梁下部纵筋：
• 1）当梁下部纵筋多于一排时，用斜线“/”将各排 纵筋自上而下分开。
7
一、梁平法施工图的知识讲解
• 1、梁平面注写方式
• 1.4 梁集中标注的内容，有五项必注值和一项选注 值（集中标注内容从梁中任一跨引出，规定如下）
• (1)梁编号（代号+序号+跨数+有无悬挑）（必注值）
8
一、梁平法施工图的知识讲解
• (2）截面尺寸（必注值）
• 注写梁截面尺寸b*h，其中b为梁宽、h为梁高，
• 梁上部钢筋：弯折至梁底，当
梁有加腋时伸至腋的根部位置。
钢筋平面系列图集讲解教程-单元基础钢筋翻样及加工
基础连梁系指连接独立基础、条形基础或桩基承 台的梁。地下框架梁系指设置在基础顶面以上且 低于建筑标高±0.000（室内地面）并以框架柱 为支座的梁。
板式条形基础适用于钢筋混凝土剪力墙结构和砌 体结构。平法施工图仅表达条形基础板。当墙下 设有基础圈梁时，再加注基础圈梁的截面尺寸和 配筋。
5.1 基础平法识图
条形基础编号分基础梁、基础圈梁和条形基础底 板编号，如表5.1所示。
表5.1 条形基础编号
类型
代号
序号
跨数及是否 有外伸
类型
基础 底板 截面 形状
2．条形基础底板的平面注写方式 条形基础底板TJBP、TJBJ的平面注写方式分集 中标注和原位标注两部分内容。
（1）条形基础底板集中标注的内容
条形基础底板的集中标注内容为：条形基础底板 编号、截面竖向尺寸、配筋三项必注内容，以及 条形基础底板底面相对标高高差、必要的文字注 解两项选注内容。
5.1 基础平法识图
5.1 基础平法识图
（3）注写独立基础配筋（必注内容）
以B代表独立基础底板的底部配筋，X向配筋以X 开头、Y向配筋以Y开头注写；两向配筋相同时， 则以X&Y开头注写。当圆形独立基础采用双向正 交配筋时，以X&Y开头注写；当采用放射状配筋 时以Rs开头注写，先注写径向受力钢筋（间距以 径向排列钢筋的最外端度量），并在“/”后注写 环向配筋。
5.1 基础平法识图 图5.14 阶形截面承台竖向尺寸
5.1 基础平法识图 图5.15 坡形截面承台竖向尺寸
5.1 基础平法识图
3）注写独立承台配筋（必注内容）
底部与顶部双向配筋应分别注写，顶部配筋仅用 于双柱或四柱等独立承台，当独立承台顶部无配 筋时则不注顶部。规定如下：
钢筋翻样口诀(绝对要收藏)
钢筋翻样流程翻样前：1．熟悉结构中说明，了解：抗震等级、搭接锚固值、钢筋接头形式、混凝土强度等级、保护层。
2．浏览图纸3．看图纸会审纪要、设计变更单尽可能把变更标注到图纸相应位置4．分构件翻样，如下：钢筋翻样包含项目一、基础部分1．基坑围护2．桩及桩头接筋3．基础、基础梁4．后浇带5．集水井、排水沟二、地上部分：（一）柱（二）剪力墙1）剪力墙2）暗柱3）连梁4）洞边加筋5）女儿墙（三）梁1）框架梁2）次梁（四）板1）板、雨篷、阳台2）洞口加筋3）马凳4）转角放射筋5）墙下加强筋6）节点、大样图7）天沟（五）楼梯（六）水箱三、构造配筋1）构造柱2）砖墙与柱拉结筋3）门窗过梁4）圈梁5）门框、门垛6）地面、屋面钢筋网7）预埋钢筋钢筋锚固心法总诀钢筋锚固插多深，钢筋锚固即本构件的钢筋伸入彼构件之内的全长度。
重点弄清伸入点位置。
直弯机械三锚分，钢筋锚固分为三种：直锚；弯锚和机械锚，在101-1 图集第 35 页左侧中部。
直锚查表按砼号，101 图集第 33 页受拉钢筋最小锚固长度，第34页，受拉钢筋抗震锚固长度。
乘以直径哪类筋，看上述两个表的左列，钢筋种类与直径，根据第 1、 2 行的混凝土强度等级。
直锚不够弯锚拐，当直锚构件宽度达不到规定尺寸时，应采用弯锚，钢筋端头加 15d 直角钩。
零点四倍才是真，当采用弯锚时，其伸入支座内的长度，取0.4 倍的锚固长度。
弯锚拐长十五 d，当采用弯锚时，钢筋端头弯成直角钩，直角钩长为钢筋直径的 15 倍 d。
上铁下铁力千钧，无论上排纵筋和下排纵筋，对于框架梁，在端头都要达到锚固数值。
机械锚固分三类，见 101 图集第35 页左侧中部的 3 个小图形及说明文字。
斜钩钢板焊短筋，（a）为斜钩，（ b）为钢板，（ c）为短筋。
斜钩短筋长五 d，（a）斜钩的平直段长度为 5d，（ b）钢板长宽 5d，（ c）短筋长度为 5d。
零点七锚记在心，无论抗震与非抗震，锚入长度均0.7 倍的锚固长度。
最全平法钢筋翻样
平法钢筋翻样，技术要点一、梁：1. 焊接按绑扎计算长度，预算时不另行计算焊接费用，机械连接费用由双方协议确定。
2. φ＞12时，8米一个搭接，φ≤12时，12米一个搭接。
3. 梁端加密区（Ⅱ级）长度=1.5hb 。
hb——梁高4. 绑扎搭接区内箍筋应加密，机械连接没有箍筋加密要求。
5. 定额计算时只分φ10以内和φ10以外两类计费。
6. 根据最新的03G101图集规定，支座负筋伸向梁中的长度第一皮和第二皮均按1/3较大跨长度值取用（原图集中规定为支座负筋伸向梁中的长度第一皮按1/3较大跨长度值，第二皮均按1/4较大跨长度值取用）.二、板：板筋主要有：1）受力筋（单向、双向、单层、双层）；2）支座负筋；3）分布筋；4）附加钢筋（角部的附加放射筋，洞口附加钢筋）5）支撑钢筋（双层钢筋时支撑上下层）1．受力筋：底筋长度L=净长+左支座max {b/2、5d}+右支座max {b/2、5d}+两端弯钩（如果是Ⅰ级钢筋）；面筋长度L=净长+2 la（两端均为端支座）b——支座宽，d——钢筋直径。
根数=（净长-扣减值）/布筋间距+12.支座负筋及分布筋：负筋长度=设计负筋长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】负筋根数=布筋范围/布筋间距+1；分布筋长度：有3种计算方法：1）和负筋搭接计算（采用150搭接长度或250最小锚固长度和300最小搭接长度，任取一种）；2）按轴线长度计算；3）按负筋布置范围长度计算。
以上三种方法都可以，但首选第一种方法。
3. 附加钢筋（角部的附加放射筋，洞口附加钢筋）及支撑钢筋（双层钢筋时支撑上下层）：附加钢筋长度=设计标示长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】（注：角部放射筋长度有时长度是从角部向两边逐步递减的）支撑钢筋是为了保证双层筋的上层钢筋位置的措施钢筋（码凳），一般情况下是每间距1米布置一根，规格为比板筋大一个规格，长度为该跨净跨长度，支撑腿长度为板厚减保护层的两倍腿间距为1米。
广联达钢筋翻样软件CAD导图详细步骤

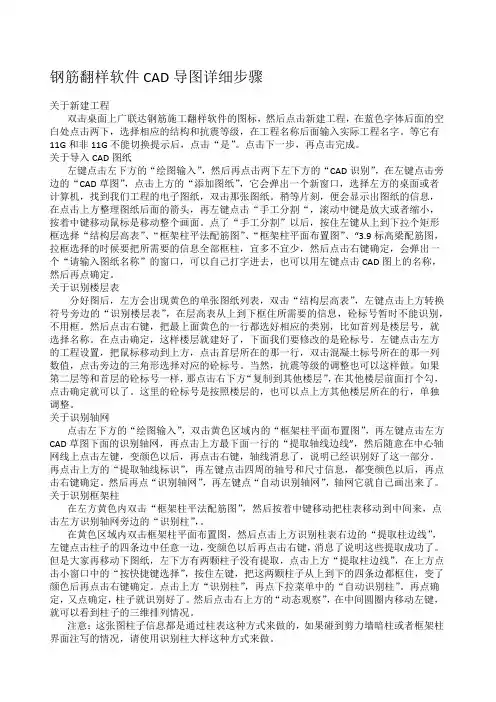

钢筋翻样软件CAD导图详细步骤关于新建工程双击桌面上广联达钢筋施工翻样软件的图标，然后点击新建工程，在蓝色字体后面的空白处点击两下，选择相应的结构和抗震等级，在工程名称后面输入实际工程名字。
等它有11G和非11G不能切换提示后，点击“是”。
点击下一步，再点击完成。
关于导入CAD图纸左键点击左下方的“绘图输入”，然后再点击两下左下方的“CAD识别”，在左键点击旁边的“CAD草图”，点击上方的“添加图纸”，它会弹出一个新窗口，选择左方的桌面或者计算机，找到我们工程的电子图纸，双击那张图纸。
稍等片刻，便会显示出图纸的信息，在点击上方整理图纸后面的箭头，再左键点击“手工分割“，滚动中键是放大或者缩小，按着中键移动鼠标是移动整个画面。
点了“手工分割”以后，按住左键从上到下拉个矩形框选择“结构层高表”、“框架柱平法配筋图”、“框架柱平面布置图”、“3.9标高梁配筋图，拉框选择的时候要把所需要的信息全部框柱，宜多不宜少，然后点击右键确定，会弹出一个“请输入图纸名称”的窗口，可以自己打字进去，也可以用左键点击CAD图上的名称，然后再点确定。
关于识别楼层表分好图后，左方会出现黄色的单张图纸列表，双击“结构层高表”，左键点击上方转换符号旁边的“识别楼层表”，在层高表从上到下框住所需要的信息，砼标号暂时不能识别，不用框。
然后点击右键，把最上面黄色的一行都选好相应的类别，比如首列是楼层号，就选择名称。
在点击确定，这样楼层就建好了，下面我们要修改的是砼标号。
左键点击左方的工程设置，把鼠标移动到上方，点击首层所在的那一行，双击混凝土标号所在的那一列数值，点击旁边的三角形选择对应的砼标号。
当然，抗震等级的调整也可以这样做。
如果第二层等和首层的砼标号一样，那点击右下方“复制到其他楼层”，在其他楼层前面打个勾，点击确定就可以了。
这里的砼标号是按照楼层的，也可以点上方其他楼层所在的行，单独调整。
关于识别轴网点击左下方的“绘图输入”，双击黄色区域内的“框架柱平面布置图”，再左键点击左方CAD草图下面的识别轴网，再点击上方最下面一行的“提取轴线边线”，然后随意在中心轴网线上点击左键，变颜色以后，再点击右键，轴线消息了，说明已经识别好了这一部分。
钢筋翻样(梁)
结构说明：
（1）框架抗震等级为三级； （2）混凝土强度为C30； （3）梁钢筋混凝土保护层厚度为25mm； （4）非框架梁L宽为250mm，悬臂梁端部次梁宽度为200mm； （5）柱KZ1宽度为600mm； （6）次梁每侧附加入剖析梁钢筋计算原理，现用传统的正投影方法和剖面 详图绘制梁钢筋详图，并将各种钢筋进行编号（图二、图三）
• 6、梁每跨截面高度不同，梁底部纵筋不能贯通时应分别锚固。 • 7、梁纵筋连接采用单面焊，单面焊焊接长度为10d。 • 8、为方便计算，钢筋弯曲调整值90°按2d，45°按0.5d，箍筋135°弯钩长度为11.9d。实际翻样时根
据构件所处的不同部位及钢筋直径的不同再确定其弯曲内径和钢筋调整值。 • 9、拉筋根据平法规定梁宽不大于350mm时拉筋直径为6mm，间距为非加密区的一倍。当一跨内箍筋全加
• 2、框架梁纵向受力钢筋有多排时，每排每个弯折缩减50mm，以确保钢筋之间净距离25mm的要求，且满 足纵筋在支座内水平投影长度不小于0.4laE的要求，同时要方便施工。
• 3、梁纵向受力钢筋在柱梁节点内端头混凝土保护层为50mm，预算时可按柱保护层30mm，其余25mm。注 意同：时实留际出施与工之要垂考直虑方柱向纵梁筋之对间梁的纵交筋叉的排影列响空，间且。满足梁纵筋在支座内水平投影长度不小于0.4aE的要求，
密时，拉筋按加密区的间距一倍设置。
10、次梁侧面附加箍筋与框架梁箍筋没有考虑扣减，实际施工时可更据具体情况酌情处理。
11、悬臂梁为变截面，箍筋应缩尺（图五）。钢筋缩尺计算公式如下：
根据比例原理，每根箍筋的长短差数△：
三、梁钢筋下料长度计算
计算钢筋下料长度时，应根据单根钢筋翻样图尺寸，并考虑各项调整值。
+2×15×22-2×2×22-2×25=8972mm； 7号筋为悬臂跨下部纵筋，下料长度为： 跨净长+12×d-保护层=900+12×20-25=1115mm；
钢筋翻样基础知识及工程量计算图文精讲(253页)
45
上下层纵筋变化构造
柱
•1、上比下多 •2、上柱直径较
大
•3、下比上多
•其中，当上柱钢 筋多或直径大的 时候，都会产生 插筋构造
1.2Lae
1.2Lae
46
柱变截面处理03G101-1P38
47
墙上柱的计算：
当墙上柱是端柱或暗柱延伸而成与墙 搭接1.6Lae（此部位复合箍筋同柱 加密区）。
7、节点内钢筋锚固不应平行接触的原则。
8、任何情况受拉钢筋锚固长度不小于 250MM。
9、锚固长度表中的锚固长度适用于直锚 不适用于弯锚。
25
结构工程所需要计算的钢筋量
基础
柱 剪力墙 梁 板
零星 26
柱钢筋计算和对量
27
柱
柱
柱钢筋生根构造 底层钢筋构造 中间层钢筋构造 变截面钢筋构造
插筋构造 钢筋变化构造 顶层钢筋构造 箍筋构造 非抗震框架柱钢筋构造 框支柱钢筋构造
➢柱顶相平和 柱顶微凸，后 者可操作隆差。
➢柱顶相平时 柱外侧弯锚位 于柱上部纵筋 之下或平行。
39
顶层中柱节点
40
箍筋长度计算03G101-1P35
➢ 长度＝（b+h）*2-保护层+8d+1.9d*2+ max(10d，75mm)*2
1.9d的来源GB50204-2000 弯钩计算5.3.1 箍筋弯钩 计算5.3.2
L=a+11.9d
42
圆柱螺旋箍计算公式：
➢ 当圆柱箍筋前加L时采用螺旋箍 ➢ 同间距螺旋箍长度=Sqrt(sqr(pi*(d-
2*b))+sqr(@))*h/@+3*pi(d-2b) ➢ 不同间距螺旋箍长度=Sqrt(sqr(pi*(d-
钢筋翻样方法及实例(精)
钢筋翻样方法及实例钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23钢筋弯曲角度30°45°60°90°135°钢筋弯曲调整值0.35d 0.5d 0.85d 2d 2.5d注：d为钢筋直径。
2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
半圆弯钩增加长度参考表（用机械弯）表9-24钢筋直径（mm）≤68~10 12~18 20~28 32~36 一个弯钩长度（mm）40 6d 5.5d 5d 4.5d3．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。
钢筋翻样培训课件
PPT文档演模板
钢筋翻样培训课件
PPT文档演模板
•剪力墙侧面纵筋拉通 替代连梁侧面纵筋
钢筋翻样培训课件
第三个原则：暗柱不是柱，暗梁不是梁。 现在高层基本为剪力墙结构，剪力墙端部都存在边缘构件
（统称暗柱），不管是约束边缘构件或是构造边缘构件，都只 是墙的一部分，不能与墙脱离看待，因此墙体水平筋不能锚固 在暗柱里，应伸至构件端部弯折。同样，高层剪力墙结构大都 在地下室顶面及顶层所有墙体设置暗梁，暗梁也不应锚固到边 缘构件里，而应沿剪力墙通长布置并伸至边缘构件端部。
PPT文档演模板
钢筋翻样培训课件
3、平法的发展
1995年7月，平法通过了建设部科技成果鉴定； 1996年11月，96G101（现浇砼框架、剪力墙、框架-剪力 墙、框支剪力墙结构）批准发行； 2000年7月，96G101修版为00G101； 2003年1月，依据国家2000系列新规范修版为03G101-1； 2003年7月，03G101-2（现浇砼板式楼梯）批准发行； 2004年2月，04G101-3（筏型基础）批准发行，同年11月 04G101-4（现浇砼楼板与屋面板）批准发行； 2006年9月，06G101-6（独立基础，条形基础，桩基承台） 批准发行。 2008年12月，08G101-5（箱形基础和地下室结构）批准 发行。 至此，平法体系已基本构筑完成，对于施工单位来说， 以上图集已基本能够满足实际施工的需要。
当我们在做竖向钢筋下料,下层钢筋直径要比上层直 径大时,如果位置相同,则下层直径大的钢筋必须通至上层,而 且接头必须错开钢筋受力较大部位.但预算实则是按本层计算, 即下层钢筋按下层的直径算一层,然后加上相应的预算长度,上 层钢筋按上层的直径算一层,同样加上相应的预算长度.
钢筋平面系列图集讲解教程-单元板式楼梯钢筋翻样及加工
10.1 板式楼梯平法施工图识读
图10.3 AT型楼梯平面注写方式
10.1 板式楼梯平法施工图识读
2．BT型楼梯平面注写方式与适用条件
AT～ET型楼梯截面形状与支座位置如图10.1所 示。
10.1 板式楼梯平法施工图识读
图10.1 AT~ET型楼梯截面形状与支座位置示意图（上）
10.1 板式楼梯平法施工图识读
图10.1 AT~ET型楼梯截面形状与支座位置示意图（中）
10.1 板式楼梯平法施工图识读
图10.1 AT~ET型楼梯截面形状与支座位置示意图（下）
（2）ATa、ATb型梯板采用双层双向配筋。
10.1 板式楼梯平法施工图识读
4.ATc型板式楼梯的特征 （1）ATc型梯板全部由踏步段构成，其支承方式 为梯板两端均支承在梯梁上。
（2）ATc型楼梯休息平台与主体结构可整体连接， 也可脱开连接。
（3）ATc型梯板厚度应按设计确定，且不宜小于 140mm，梯板采用双层配筋。 平台板按双层双向配筋。
10.1 板式楼梯平法施工图识读
（4）FT～HT型梯板的型号、板厚、上下部纵向 钢筋及分布钢筋等内容由设计者在平法施工图中 注明。FT～HT型平台上部横向钢筋及外伸长度 在平面图中原位标注。
10.1 板式楼梯平法施工图识读
3.ATa、ATb型板式楼梯的特征
（1）ATa、ATb型为带滑动支座的板式楼梯，梯 板全部由踏步段构成，其支承方式为梯板高端均 支承在梯梁上，ATa型梯板低端带滑动支座支承 在梯梁上，ATb型梯板低端带滑动支座支撑在梯 梁的跳板上。
钢筋翻样数据(精)
钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23 钢筋弯曲角度 30°45° 60° 90° 135°钢筋弯曲调整值 0.35d 0.5d 0.85d 2d 2.5d 注：d为钢筋直径。
2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
半圆弯钩增加长度参考表（用机械弯）表9-24 钢筋直径（mm）≤6 8~10 12~18 20~28 32~36 一个弯钩长度（mm）40 6d5.5d 5d 4.5d 3．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。
钢筋下料翻样的方法和步骤
钢筋下料翻样的方法和步骤一个翻样的软件，个人觉得学习软件比这个下料方法要容易很多，也好操作。
大家可以互相学习下，在信息化的时代，我们都应该跟上时代的步子，有可以帮助我们提高工作效率，让我们自己省心的东西，还是可以尝试的用用，至少我认为帮了不少忙。
来！下面是常规的传统下料方法，用过广联达翻样软件的，对比下就知道，传统和软件的区别有多大了。
呵呵首先要说明的一点是，我们平时所说的钢筋预算和实际的钢筋下料是不一样的。
我们所说的钢筋预算就是按照建筑的规范或标准平法图集的要求计算出来的钢筋。
而下料还要考虑很多施工现场的要求，例如我们的钢筋断点的位置在实际的施工中是有规定的，必须断在跨中1/3的范围内，构件交错的地方要注意钢筋的避让等。
在我们拿到结构图纸后，首先分析此建筑是什么结构形式、大致有哪些构件、基础是什么类型。
然后我们一般剪力墙按照从下向上的顺序，也就是施工的先后顺序进行计算。
（一）基础：这里介绍几中常见的基础。
1、独立基础：框架结构中用的较多，在计算钢筋中要注意的就是底板受力钢筋的长度，可取边长或宽度的0.9倍，并交错布置；2、筏板基础：一般用于剪力墙结构，我们可以仔细学习一下04G101-3中的内容，例如对于下沉子筏板中的钢筋中的钢筋应伸出板边LA（最小锚固长度）等方面一些具体要求。
3、条形基础：一般用于砖混结构。
（二）上部构件：1、柱：柱钢筋比较简单，只有纵筋和箍筋。
纵筋要注意底层的基础插筋问题，顶层柱纵筋对于边柱、中柱、角柱的锚固长度的区别可以参见（03G101）；箍筋要注意加密区长度的取值问题：底层柱根加密=Hn/3，柱上部加密长度=Hn/6、=500取大值，还要注意柱搭接范围内应该加密。
（其中，Hn是指所在楼层的柱净高）2、梁：梁钢筋应按照03G101进行计算。
梁有上部通长筋、支座负筋（一排1/3Ln，二排1/4Ln，Ln是左右两跨较大值），底筋一般按照每跨分别向两边支座伸入锚固长度的情况进行计算的。
钢筋翻样方法及实例
钢筋翻样方法及实例
钢筋翻样是用来改变钢筋的横截面形状的一种埋设方式。
它的基本原理是，当钢筋的横截面被翻转时，其弯掣力特性和荷载–曲线特性和传统的直线形钢筋完全一样，但却可以节省施工和工程材料。
在施工过程中，先将钢筋按正常的挤压方式固定在结构上，然后使用翻转件将钢筋翻转，使横截面翻转成预定的形状。
翻转的时候可以使用翻转架、焊接架或车轮一起使用，以确保钢筋完全地翻转到指定位置。
安装完成后，将钢筋的截面形状根据实际使用的情况进行紧固。
下面举例说明钢筋翻样的实施方法：在建筑结构的墙壁上安装水平钢筋，这些钢筋安装方法为普通挤压，而水平翻转90度使钢筋变成穹形翻转，在这种情况下钢筋的翻转法兰可以用车轮安装，将钢筋固定在墙壁上，确保钢筋完美地翻转。
因为钢筋翻样可以减少钢筋安装和维修的施工量，降低施工成本，所以在现今的工程实践中受到了越来越多的重视和应用。
但是，由于钢筋的型号和规格各不相同，在实施钢筋翻样时要注意，确保施工时安全和质量要求的情况。
总的来说，钢筋翻样是一种新型的、高效的钢筋埋设方式，可以显著地减少施工量，同时保证施工和安装质量，在工程中均有很好的实用性和应用价值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋抽筋方法
抽筋1：普通简支现浇板
【本讲】普通简支现浇板
〖设计说明〗
1、接头类型：绑扎；
2、根数：四舍五入；
3、砼强度等级：C25；
4、弯勾形式：手工半圆（180度）；
5、定尺长度：9米；
6、二级螺纹钢筋；
7、受力筋保护层厚度选取按正常环境；
8、搭接及锚固值按规范要求；
9、不考虑弯曲系数；
10、抗震类型：四级
11、钢筋选用规范：03G101-1
手工计算过程如下：
横向底筋：5000-240+2*6.25*10=4885
根数：(3500-480-2*50)/200+1=16根
纵向底筋：3500-240+2*6.25*10=3385
根数：(5000-480-2*50)/150+1=30根
R1负筋：550+2*(120-15)=760
分布筋3500-480=3020
R2负筋：550+2*(120-15)=760
分布筋：5000-480=4520
R3负筋：550+2*(120-15)=760
分布筋3500-480=3020
R4负筋：550+2*(120-15)=760
分布筋：5000-480=4520
每侧分布筋根数：(550-120-50)/200+1=3根
抽筋系列2：负筋通长简支现浇板
〖设计说明〗
1、接头类型：绑扎；
2、根数：四舍五入；
3、砼强度等级：C25；
4、弯勾形式：手工半圆（180度）；
5、定尺长度：9米；
6、二级螺纹钢筋；
7、受力筋保护层厚度选取按正常环境；
8、搭接及锚固值按规范要求；
9、不考虑弯曲系数；
10、抗震类型：四级
11、钢筋选用规范：03G101-1
答案:5000-30+10*6.25*2=5095（下层筋）(3500-480-2*50)/200+1=16
3500-30+10*6.25*2=3595（上层筋）(5000-480-2*50)/200+1=23
5000-30+105*2=5180（上层筋）
(3500-480-2*50)/150+1=20
3500-30+105*2=3680（下层筋）
(5000-480-2*50)/200+1=23
抽筋系列3：固支现浇板(一边固支)
〖设计说明〗
1、接头类型：绑扎；
2、根数：四舍五入；
3、砼强度等级：C25；
4、弯勾形式：手工半圆（180度）；
5、定尺长度：9米；
6、二级螺纹钢筋；
7、受力筋保护层厚度选取按正常环境；
8、搭接及锚固值按规范要求；
9、不考虑弯曲系数；
10、抗震类型：四级
11、钢筋选用规范：03G101-1
手算计算过程.
5000-120-15+10*6.25*2=4990(下层筋)
(3500-30-50)/150+1=24
3500-30+2*6.25*10=3595(下层筋)
5000-15-240+105+max{27*10,250}+6.25*10=5182.5(上层筋) (任何情况下锚固长度均不能小于250)*
3500-30+2*6.25*6.5=3551.3(上层筋分布筋)
抽筋系列4：固支现浇板(相邻)
〖设计说明〗
1、接头类型：绑扎；
2、根数：***舍五入；
3、砼强度等级：C25；
4、弯勾形式：手工半圆（180度）；
5、定尺长度：9米；
6、二级螺纹钢筋；
7、受力筋保护层厚度选取按正常环境；
8、搭接及锚固值按规范要求；
9、不考虑弯曲系数；
10、抗震类型：***级
11、钢筋选用规范：03G101-1
5000-120-15+2*6.25*10=4990（下层）
3500-120-15+2*6.25*10=3490
5000-15-240+27*10+6.25*10+105=5182.5(上层) 3500-15-240+27*10+6.25*10+105=3682.5
(3500-240-15-50)/150+1=22根
(5000-240-15-50)/150+1=32根
抽筋系列5：固支现浇板(相对)
〖设计说明〗
1、接头类型：绑扎；
2、根数：四舍五入；
3、砼强度等级：C25；
4、弯勾形式：手工半圆（180度）；
5、定尺长度：9米；
6、二级螺纹钢筋；
7、受力筋保护层厚度选取按正常环境；
8、罱蛹懊 讨蛋垂娣兑 螅?9、不考虑弯曲系数；
10、抗震类型：四级
11、钢筋选用规范：03G101-1
手算计算过程：
5000-240+2*10*6.25=4885(下层筋)
(3500-30)/150+1=24根
3500-30+2*6.25*6.5=3551.3(分布筋) *分布筋不计弯勾也可5000-2*15+105*2=5180(上层筋)
(3500-30)/150+1=24根
3500-2*15+2*6.25*10=3595(上层)
(5000-480-2*50)/150+1=30根
弯起式现浇板(一端弯起锚固至梁)
手算过程：
3600-120+6.25*10+90*TAN(0.261799)+27*10＝3836
(3000-120*2-50*2)/200+1＝14
梯梁
答案
二次搭接剪力墙
墙顶连梁
圈梁（仅算一开间）
直形框架梁（有左悬挑）
直形框架梁（有左悬挑）
答案
弯起式现浇板(两端都弯起)
手工计算过程如下：
3600+480+105*2+tg(30/2)*(120-2*15)*2=4338 或3600+480+90*2+tg(30/2)*(120-2*15)*2=4308 (3000-240-2*50)/200+1=14根
这仅示例了一种筋，实际抽料时注意加上分布筋。
