项目一：认识公路隧道(隧道工程图识读)
桥梁隧道简单识图
• 桥梁隧道概述 • 桥梁结构识图 • 隧道结构识图 • 桥梁隧道施工图识图 • 桥梁隧道工程实例分析
01
桥梁隧道概述
桥梁的定义与分类
定义
桥梁是一种跨越河流、湖泊、道路或 其他障碍物的建筑物，用于连接两岸 或两个地点。
分类
根据结构形式和使用材料的不同，桥 梁可以分为多种类型，如梁桥、拱桥 、悬索桥、斜拉桥等。
隧道洞身结构识图
01
02
03
隧道洞身结构
隧道洞身是隧道的主体部 分，包括洞身衬砌、洞身 排水等部分。
洞身衬砌类型
根据地质条件和施工方法， 洞身衬砌可分为整体式衬 砌、复合式衬砌、喷锚衬 砌等类型。
洞身排水方式
隧道洞身应设置完善的排 水系统，包括侧沟、排水 孔等，以防止水患对隧道 的影响。
隧道附属设施识图
桥面系结构识图
总结词
桥面系结构包括排水系统、照明系统、交通标志标线等部分，是保障桥梁正常运行的重 要设施。
详细描述
桥面系结构是桥梁的附属设施，包括排水系统、照明系统、交通标志标线等部分。排水 系统将雨水从桥面上排到桥下，防止积水对桥面造成损害。照明系统为夜间或视线不良 的情况下提供照明，保证行车安全。交通标志标线则是引导车辆和行人安全行驶的重要
桥梁下部结构识图
要点一
总结词
了解桥梁下部结构是识图的重要环节，包括桥墩、桥台、 基础等部分。
要点二
详细描述
桥梁下部结构主要承受桥梁上部结构的荷载，并将其传递 到地基上。桥墩是桥梁的重要支撑结构，根据不同形式的 桥梁采用不同形式的桥墩，如重力式桥墩、桩基桥墩等。 桥台位于桥梁两端，与路堤相接，起到承受荷载和稳定的 作用。基础则是将荷载传递到地基中的部分，根据地质条 件采用不同的基础形式，如扩大基础、桩基等。
道路工程制图与识图第11章 桥隧工程图的识别
15
2）钢筋的编号和尺寸标注方式对钢筋编号时，宜 先编主、次部位的主筋，后编主、次部位的构造筋。在 桥梁构件中，钢筋编号及尺寸标注的一般形式如下： ①编号标注在引出线右侧的细实线圆圈内。 ②钢筋的编号和根数也可采用简略形式标注，根数 注在N字之前，编号注在N字之后，如2N2；在钢筋断面 图中，编号可标注在对应的细实线方格内，如图11.8所 示。 ③尺寸单位：在路桥工程图中，钢筋直径的尺寸单 位采用mm，其余尺寸单位均采用cm，图中无需注出单 位。钢筋编号和尺寸标注方式如下：
16
17
18
19
3）钢筋成型图 在钢筋结构图中，为了能充分表明钢筋的形状以便 于配料和施工，还必须画出每种钢筋的加工成型图，如 图11.8所示。图上应注明钢筋的符号、直径、编号、根 数、弯曲尺寸和断料长度等。有时为了节省图幅，可把 钢筋成型图画成示意略图放在钢筋数量表内。 4）钢筋数量表 在钢筋结构图中，一般还附有钢筋数量表，内容包 括钢筋的编号、直径、根数、每根长度、总长及质量等， 必要时可加画略图，如图11.8及表11.4所示。
第11章 桥隧工程图的识别
当修筑的道路通过江河、山谷和低洼地带时，需要 修筑桥梁以保证车辆的正常行驶和渲泄水流，并要考虑 船只通行；在山岭地区修筑道路时，为了减少土石方数 量，保证车辆平稳行驶和缩短里程要求，可考虑修筑公 路隧道。本章介绍桥梁工程图和隧道工程图。目前桥隧 工程中广泛应用钢筋混凝土作为建筑材料，故先介绍有 关钢筋混凝土的基本知识及它的图示特点，为学习桥隧 工程图打好基础。
13
②钢筋纵向画成粗实线，其中箍筋较细，可画为中 实线；钢筋断面用黑圆点表示，钢筋重叠时可以用小圆 圈来表示。 ③钢筋的标注。在钢筋结构图中为了区分各种类型 和不同直径的钢筋，要求对不同类型的钢筋加以编号并 在引出线上注明其规格和间距，编号用阿拉伯数字表示。 ④钢筋的弯钩和净距的尺寸都比较小，画图时不能 严格按照比例画，以免线条重叠，要考虑适当放宽尺寸， 以清楚为度，此称为夸张画法。 ⑤画钢筋结构图时，三面投影图不一定都画出来， 而是根据需要来决定，例如画钢筋混凝土梁的钢筋结构 图，一般不画平面图，只用立面图和断面图表示。
模块13隧道工程图 《道路工程识图与绘图》教学课件
是用来冲刷水库中淤泥和泥 沙而修建的隧道。
（4）排沙隧道
13.1 隧 道 概 述
4. 矿山隧道
在矿山开采中，从山体以外通 向矿床和将开采到的矿石运输出来， 是通过修建隧道来实现的，其主要 是为采矿服务的，主要分为运输巷 道、给水隧道、通风隧道。
13.2 隧道工程图的识读与绘制
13.2.1 隧道工程图纸的组成
（1）隧道平面图。隧道平面图显示地质平面、隧道平面 位置及路线里程和进出口位置等。
隧道平面图
13.2 隧道工程图的识读与绘制
（2）隧道纵断面图。隧道纵断面图 显示隧道地质概况、衬砌类型（有加宽或 设U型回车场时，应显示加宽值及加宽段 长度）、埋深、路面中心设计标高、路肩 标高（有高路肩时显示）、设计坡度、地 面标高、里程桩等。
POWEPOINT 适用于商务主题及相关类别演示
模块13 隧道工程图
目录
13.1
隧道概述
13.2
隧道工程图的识读 与绘制
13.3 隧道门洞的构造
13.4 隧道洞身结构图
模块13 隧道工程图
学习目标
知识目标 （1）了解隧道工程的基本知识。 （2）理解隧道洞门结构的内容。 （3）掌握隧道平面图、纵断面图的内容和特点。
13.2 隧道工程图的识读与绘制
某隧道横断面净空标准图
13.3 隧道门洞的构造
隧道洞门位于隧道的两端，是隧 道的外露部分，俗称出入口。它一方 面起着稳定洞口仰坡坡脚的作用，另 一方面也有装饰美化洞口的效果。它 由洞门墙（端墙、翼墙）衬砌、帽石 端墙背部的排水系统所组成。
13.3 隧道门洞的构造
13.1 隧 道 概 述
2. 市政隧道
（1）给水隧道 （2）管路隧道 （3）污水隧道 （4）线路隧道 （5）人防隧道
隧道工程图识读与制图—隧道洞门图的绘制
洞门端墙识读
端墙用来保持仰坡稳定，阻挡仰坡落石和雨水 侵入洞口线路，它以10∶1的坡度向仰坡倾斜。
洞门端墙的形成
端墙的厚度 80 cm 端墙的倾斜度10:1
形成洞口 墙顶上做帽石构造
直边墙式隧道衬砌
端墙
帽石
衬砌
洞门端墙识读
端墙的高度和长度
端墙与衬砌 的相对位置
洞门端墙识读
预埋管
水沟
洞门类型
端墙 洞门顶排水沟
端墙后岩层压力不均时 外形雄伟壮观有气势 用于城郊、风景区、长大隧道
端墙中的柱、墩
需要开挖较深路堑的地方 稳坡效果好 排水效果好
端墙顶排水沟 翼墙
端墙
洞门翼墙识读
洞门翼墙识读
翼墙其顶面坡度与山体仰坡一致，并在墙上设 有排除墙后地下水的泄水孔，墙顶设有排水沟。
洞门翼墙的形成
5 排水系统详图
排水系统详图主要表示各排水沟 的详细构造及做法，隧道内外水沟的 连接等。
5 排水系统详图
排水系统详图主要表示各排水沟 的详细构造及做法，隧道内外水沟的 连接等。
洞门构造
洞门构造
洞门位于隧道的进出口，是隧道的唯一暴露部
分。它的作用是稳定仰坡、防止落石、引离流水和 装饰洞口等。
1 洞口环框 2 端墙式 3 柱式 4 翼墙式 5 耳墙式 6 台阶式洞门 7 遮光式及明洞门
端墙顶水沟：斜
坡度i = 0.05
档水墙： 位于端墙两端 厚30cm、高200cm 端墙体内预埋水管 将墙后水排走
洞门侧沟识读
洞门侧沟识读
洞顶地表水通过端墙顶水沟、翼墙顶排水沟流
入路堑侧沟，洞内水通过洞内排水沟流入路堑侧沟 内排除。
洞门排水系统
第4讲 公路工程施工图的识读讲解
②平面线要素
将道路中线的直线段延长的交点标记为JD, 并按前进方向将交点编号为: JD1～JDn, 在每个交点处设置曲线, 圆曲线与直线的切点标记为ZY(直圆)和 YZ(圆直), 圆曲线的中点标记为QZ(曲中)。若设置缓和曲线, 它与直线的切点标 记为ZH(直缓)、 HZ(缓直), 将圆曲线与缓和曲线的切点标记为HY(缓圆)和YH(圆 缓) 。
（8）土壤地质概况。图幅下方土壤地质概况栏中示出道路沿线的
土壤地质概况 。
（9）沿线构造物：当路线上设有桥涵、通道、立
体交叉等人工构造物时, 应在其相应设计里程和高 程处, 按图例绘制并注明构造物名称、种类、大小
和中心里程桩号。
（10）长、短链：在图中相应桩点标出长短链数据。
3. 路线横断面图
（2）标高数据图(竖向设计图)
在平面图上绘出设计等高线或网格高程, 表示交叉口的高程 变化情况, 决定排水方向。下图为M-M干道与C-C匝道入口的平面图, 图中表示了各车道外缘和路肩外缘在不同桩号处的高程, 各车道的 宽度, 加速车道、渐变段的位置和长度等。
三、桥涵工程图的识读
该部分内容包含设计说明阅读、工程数量表阅读、桥位平面图 阅读、桥型布置图阅读、桥梁细部结构设计图阅读、调治构造物 设计图阅读、小乔、涵洞设计图阅读。
路线横断面是道路中线上各点法向断面(过该点与中线垂直 的断面), 它由横断面设计线(横断面上沿路面的轮廓线)、地面线 (横向截平面与该点处自然地面的交线)和边坡线组成。
在路线设计时选取几个具有代表性的断面图绘出, 这种图称 为路线标准横断面, 其作用是表达路线与地形, 路线各组成部分 用地范围, 以及与其他构造物的横向布置关系, 还可用于计算土、 石方工程量, 作为设计概算、施工预算的依据

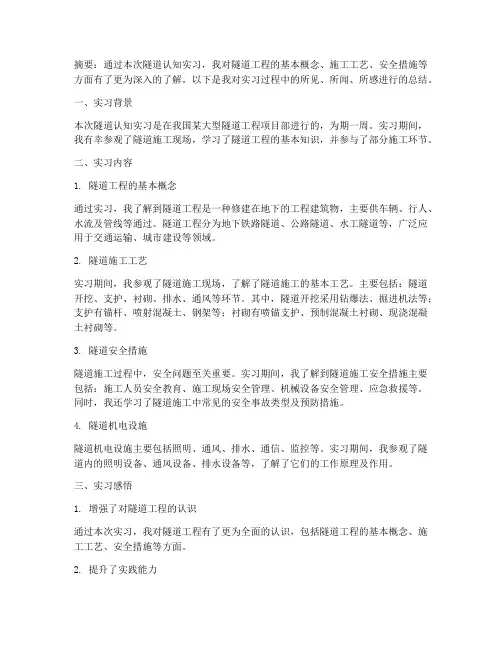

隧道认知总结范文
摘要：通过本次隧道认知实习，我对隧道工程的基本概念、施工工艺、安全措施等方面有了更为深入的了解。
以下是我对实习过程中的所见、所闻、所感进行的总结。
一、实习背景本次隧道认知实习是在我国某大型隧道工程项目部进行的，为期一周。
实习期间，我有幸参观了隧道施工现场，学习了隧道工程的基本知识，并参与了部分施工环节。
二、实习内容1. 隧道工程的基本概念通过实习，我了解到隧道工程是一种修建在地下的工程建筑物，主要供车辆、行人、水流及管线等通过。
隧道工程分为地下铁路隧道、公路隧道、水工隧道等，广泛应用于交通运输、城市建设等领域。
2. 隧道施工工艺实习期间，我参观了隧道施工现场，了解了隧道施工的基本工艺。
主要包括：隧道开挖、支护、衬砌、排水、通风等环节。
其中，隧道开挖采用钻爆法、掘进机法等；支护有锚杆、喷射混凝土、钢架等；衬砌有喷锚支护、预制混凝土衬砌、现浇混凝土衬砌等。
3. 隧道安全措施隧道施工过程中，安全问题至关重要。
实习期间，我了解到隧道施工安全措施主要包括：施工人员安全教育、施工现场安全管理、机械设备安全管理、应急救援等。
同时，我还学习了隧道施工中常见的安全事故类型及预防措施。
4. 隧道机电设施隧道机电设施主要包括照明、通风、排水、通信、监控等。
实习期间，我参观了隧道内的照明设备、通风设备、排水设备等，了解了它们的工作原理及作用。
三、实习感悟1. 增强了对隧道工程的认识通过本次实习，我对隧道工程有了更为全面的认识，包括隧道工程的基本概念、施工工艺、安全措施等方面。
2. 提升了实践能力实习过程中，我积极参与施工环节，如测量、开挖、支护等，提升了我的实践能力。
3. 增强了团队协作意识在实习过程中，我与同事们共同完成了各项任务，增强了团队协作意识。
4. 体会到安全生产的重要性实习期间，我深刻体会到安全生产的重要性，时刻保持警惕，确保自身及他人安全。
四、总结本次隧道认知实习让我受益匪浅，不仅加深了我对隧道工程的认识，还提升了我的实践能力和团队协作意识。
道路、桥梁、涵洞、隧道工程图识图PPT共32页
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
道路、桥梁、涵洞、隧道工程图识图
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将Байду номын сангаас 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
END
道路、桥梁、涵洞、隧道工程图识图
4.4.2.1 路线平面图 4.4.2.2 路线纵断面图 4.4.2.3 路基横断面图
桥跨结构（上部结构）——它是线
桥梁的组成： 路跨越障碍时的主要承载结构
附属结构—— 包括栏杆、灯柱、
支座等
桥墩和桥台（下部结构）——它 们支承桥跨结构，并将荷载传至 地基，位于桥中间的叫桥墩，位
于桥两端的叫桥台
设计一座桥梁要绘制许多图纸，包括桥位平 面图、桥位地质断面图、桥梁总体布置图、构 件结构图等。
桥位平面图主要表示道路路线通过江河、山 谷时建造桥梁的平面位置，采用较小的比例绘 制。它将桥梁和桥梁与路线连接处和地形、地 物、河流、水准点、地质探孔等表达清楚，与 路线平面图差不多。
桥位地质断面图是根据水文调查和地质钻探 所得的水文地质资料绘制的桥位处的河床的水 文地质断面图，包括河床断面、最高水位线、 常水位线和最低水位线，作为设计桥梁、桥台、 桥墩和计算土石方量的依据。
洞键有口部端由位墙端是式 墙洞和、口翼翼，墙墙洞式 或口两护的种坡构。、造 截洞和构必涵侧受进出常种水口缘成须洞端路冲水水采形墙铺石。保基墙基刷口口用式、砌等证础两免。和通一。
4.4.4.1 涵洞工程图的图示 特点
4.4.4.2 涵洞工程图示例
4.4.5.1 隧道工程图的图示 特点
4.4.5.2 隧道进口洞门设计 图示例
4.4.5.3 建筑限界及净空设 计图示例
平沿将表路里度的里以时条的长面线路示程左桩，线地 地 程当，加水度路由路 水地桩 侧 ，在部形 形 度线路线，所 可 粗 平 里于线准线路 路 示路12物号 每 在路分部 、 用设 以 粗 状 程型两画地路点部平、、由线线用： 隔 符线线：分 地 等计 在 实 况 ，线（：侧在物分面左的部地路统号上为 1： 物 高的 地 线 。 不平平沿：直一地用k向走分图形线一的表从： 线路形此表（(m面面路表线定 形 图右向：主的上示路部 部来地线图线示1以图线图示公：.和范 图 例图边线路14表形要宽上只路分 分“通D5每第的～里按9导1例左围 上 来注起线示的.度沿表线用56常隔1302数规基”线来0写总点。起右按设示的内 ， 表5.采于一0递定3符测本表公长到伏实计路宽b弯的 地 示用号定表增路号）量示里终度内变际路线度的道导距形地 。示。线垂来的。数及点化尺线和。容比线离曲用形在路直表导值各沿及寸中水例：点线等、图路示线线。路前其无心平较，中线设）高地点段进变走法 线 状小标的设计。状线物的方化画 画 况向，表一路长向出 一 及况来。所和公线，
项目一：认识公路隧道(隧道工程图识读)
任务一、隧道平面设计图识读
1、读取图中隧道走向、获取隧道起终点里程。
2、曲线要素表信息获取、复核各曲线要素
3、判断图中隧道所处线段
任务二：公路隧道纵断面图
假设某天掌子面里程K14+398根据图中设计信息计算开挖放样拱顶设计高程
任务三：公路隧道建筑限界
1、公路建筑限界包括内容
2、公路净空与建筑限界关系
3、思考图中隧道路面中心线与隧道中心线为什么不重合？
任务三：公路隧道洞口工程结构识读
一、对照两张图找出公路隧道洞口工程以下项目
洞口开挖、洞口防排水、洞门工程、明洞、边、仰坡、截水沟
二、早进洞、晚出洞思想接长明洞
三、明洞设计思路
四、洞门：位于隧道出入口处，用来保护洞口土体和边坡稳定，排除仰坡流下的水。
它由端墙、翼墙及端墙背部的排水系统所组成。
隧道长度：洞门量端墙间距离L=1350m 判断隧道属于哪种隧道
五、边、仰坡防护图中采用的方式
六、当洞口可能出现地层滑坡、崩塌、偏压时，应采取下列相应的预防措施：
(1)滑坡可采取地表锚杆、深基桩、挡墙、土袋或石笼等加固措施。
(2)崩塌可采取喷射混凝土、地表锚杆、锚索、防落石棚、化学药液注浆加固等措施。
(3)偏压可采取平衡压重填土、护坡挡墙或对偏压上方地层挖切等措施，以减轻偏压力。
(4)开挖中对地层动态应进行监控量测，检查各种处理措施的可靠性。
练习：图中明洞的长度、明暗结合处里程桩号
思考题：为什么要设置明洞？
任务五：认识公路隧道衬砌结构
初期支护项目：锚杆、拱架、钢筋网
任务六：认识公路隧道排水结构
1、识别施工防排水、结构防排水。
桥梁隧道简单识图
*
盖板箱涵
*
涵洞的表达
涵洞主要用一张总图来表示。有时也单独画出某些部分的构造详图，钢筋布置情况及出入口河床的铺砌加固也要单另用专门的图表示。 涵洞图上亦大量出现重复尺寸。
涵洞图的阅读 读图按照从全局到局部的原则进行。首先了解涵洞与线路的关系，涵洞的名称、类型、孔径、总体尺寸、材料及施工技术要求等全局性的资料，进而再弄清总图中各视图的名称及相互关系，最后细读各有关视图，彻底弄清各组成部分的形状、构造、尺寸及技术要求。
1．桥台总图(T形桥台为例)
*
*
本图尺寸单位以cm计 材料
说明:
台身：M10水泥沙浆砌片石,块石镶面 台顶：顶帽、道碴槽为C20级钢筋混凝土 ， 其余为C15级混凝土 台顶部分详细尺寸，见台顶构造图
基础：M10水泥沙浆砌片石
在画正面图的位置画的是桥台的侧面，表示垂直于线路方向观察桥台。将桥台本身全部画成是可见的，路基、锥体护坡及河床地面均未完整示出，只画出了轨底线、部分路肩线（图中长度为75cm的水平线）、锥体护坡的轮廓线（图中1:1及1:1.25的斜线）及台前台后的部分地面线，这些线及有关尺寸反映了桥台与线路的关系及桥台的埋深。前墙上距托盘底部40cm处的水平虚线是材料分界线。图上还注出了基础、台身及台顶在侧面上能反映出来的尺寸，有许多尺寸是重复标注的。大量出现重复尺寸是土建工程图的一个特点。
除洞口环框外，洞门的主体部分是端墙，端墙顶上设有水沟以排除山体仰坡上的流水。隧道的衬砌嵌入端墙内，衬砌由拱圈和边墙组成，根据地质条件边墙有直边墙和曲边墙两种，地质条件很差时衬砌底部还要修筑仰拱。洞内排水修有侧沟，在洞门外洞内侧沟与洞外侧沟连接起来。翼墙式洞门和柱式洞门是在端墙外加设了翼墙或立柱。翼墙顶上设有水沟，它和端墙顶上的水沟连通，仰坡上下来的水经过端墙水沟到翼墙水沟，最后流入洞外侧沟排走。
道路、桥梁、涵洞、隧道工程图识图32页PPT
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
道路、桥梁、涵洞、隧道工程图识图
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心里必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本
隧道施工看图识图
如何看隧道工程图纸施工图纸是在建造工程时必不可少的，它是建造工程的语言。
身为一名合格的技术人员，施工图就是指导施工的关键，因此会看图是一名专业技术人员必备的技能，看施工图要深入、细致、抓住重点、领会设计意图。
但施工图的结构一般是非常复杂的，怎么快速看懂施工图纸呢？下面我们就隧道施工图纸为例简单讲解一下。
一、看图纸方法1、主要内容了解图纸大概内容：图纸目录、设计及施工说明（总说明）、隧道总工程量统计表、平面布置图、纵断面图、洞门方案图、洞口平面及施工场地布置图、设备洞室平面布局图、隧道标准断面总布置图、建筑限界及净空断面图、衬砌断面图、二次衬砌配筋图、衬砌钢架图、附属洞室图纸、电缆槽图纸等等。
1.1隧道平面布置图识读：1.11读取图中隧道走向、获取隧道起点、终点里程。
1.12曲线要素表信息获取、复核各曲线要素。
1.13判断图中隧道所处线段。
1.2纵断面图识读：1.21里程、高程比列、纵断面设计图中包含信息、重点、掌握高程设计线的位置。
假设某天掌子面里程K14+398根据图中设计信息、计算开挖放样拱顶设计高程。
2、顺序从上往下看，从左往右看。
由里往外看，由大往小看，由粗往细看。
图样说明对照看，建施结合看，设备图纸参照看。
先看全局性基本图，后看局部性详图。
3、尺寸施工图上有各种各样的尺寸，我们想要将所有尺寸记住具有一定难度，但对建筑物的主要尺寸，例如隧道的净高、净宽尺寸、拱部二衬半径、线间距尺寸、预留变形量等我们要牢牢4、图纸相互关系我们在看施工图纸时需要弄清每张图纸之间的联系和相互关系，将施工说明中做法和图纸对照，同时做好洞、沟、槽等的预留，这是减少和避免差错的重要步骤。
5、重点例如衬砌断面图中首先看进洞方向（隧道是前进方向还是后退方向）、设计线路、隧道中线、设计标高等设计要求。
6、图表对照看施工图时，如果出现无法详细表达的数据，我们需要采用工程量表对照法，将图中的数据与工程量表做对照验算，看下是否有误差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.页脚
任务一、隧道平面设计图识读
1、读取图中隧道走向、获取隧道起终点里程。
2、曲线要素表信息获取、复核各曲线要素
3、判断图中隧道所处线段
任务二：公路隧道纵断面图
.页脚
.页脚
里程高程比例、纵断面设计图包含信息、重点掌握高程设计线的位置
假设某天掌子面里程K14+398根据图中设计信息计算开挖放样拱顶设计高程.页脚
任务三：公路隧道建筑限界
1、公路建筑限界包括容
2、公路净空与建筑限界关系
3、思考图中隧道路面中心线与隧道中心线为什么不重
合？
.页脚
.页脚
任务三：公路隧道洞口工程结构识读
一、对照两图找出公路隧道洞口工程以下项目 洞口开挖、洞口防排水、洞门工程、明洞、边、仰坡、截水沟 二、早进洞、晚出洞思想 接长明洞 三、明洞设计思路
四、洞门：位于隧道出入口处，用来保护洞口土体和边坡稳定，排除仰坡流下的水。
它由端墙、翼墙及端墙背部的排水系统所组成。
隧道长度：洞门量端墙间距离 L=1350m 判断隧道属于哪种隧道
.页脚
五、边、仰坡防护图中采用的方式
六、当洞口可能出现地层滑坡、崩塌、偏压时，应采取下列相应的预防措施： (1)滑坡 可采取地表锚杆、深基桩、挡墙、土袋或石笼等加固措施。
(2)崩塌 可采取喷射混凝土、地表锚杆、锚索、防落石棚、化学药液注浆加固等措施。
(3)偏压 可采取平衡压重填土、护坡挡墙或对偏压上方地层挖切等措施，以减轻偏压力。
(4)开挖中对地层动态应进行监控量测，检查各种处理措施的可靠性。
练习：图中明洞的长度、明暗结合处里程桩号 思考题：为什么要设置明洞？
任务五：认识公路隧道衬砌结构
初期支护项目：锚杆、拱架、钢筋网
任务六：认识公路隧道排水结构
.页脚
.页脚
1、识别施工防排水、结构防排水.页脚。
