电缆售后服务常见问题

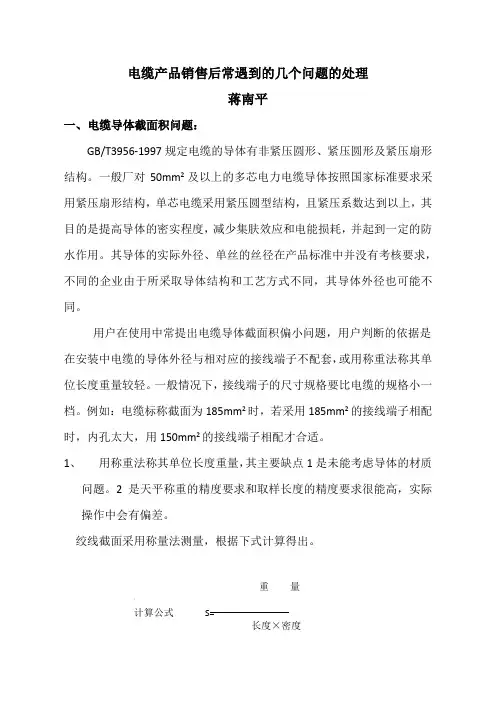

电缆产品销售后常遇到的几个问题的处理蒋南平一、电缆导体截面积问题：

GB/T3956-1997规定电缆的导体有非紧压圆形、紧压圆形及紧压扇形结构。一般厂对50mm及以上的多芯电力电缆导体按照国家标准要求采用紧压扇形结构，单芯电缆采用紧压圆型结构，且紧压系数达到0.9以上，

其目的是提高导体的密实程度，减少集肤效应和电能损耗，并起到一定的防水作用。其导体的实际外径、单丝的丝径在产品标准中并没有考核要求，不同的企业由于所采取导体结构和工艺方式不同，其导体外径也可能不同。

用户在使用中常提出电缆导体截面积偏小问题，用户判断的依据是在安装中电缆的导体外径与相对应的接线端子不配套，或用称重法称其单

位长度重量较轻。一般情况下，接线端子的尺寸规格要比电缆的规格小一档。例如：电缆标称截面为185mm2时，若采用185mm2的接线端子相配时，内孔太大，用150mm2的接线端子相配才合适。

1、用称重法称其单位长度重量，其主要缺点1是未能考虑导体的材质问

题。2是天平称重的精度要求和取样长度的精度要求很能高，实际操作中会有偏差。

绞线截面采用称量法测量，根据下式计算得出。

重量计算公式S=

长度x密度

（注1：先用精确到0.1g天平称出试样的重量，用精确到1mm的钢尺量

出长度，代入公式计算便得。）

（注2:试样长度300mm左右，其端面一定要平整。）

2、由于1-35KV电力电缆的工艺不断改进，新的工艺不仅提高了电缆的产品质量，又降低了生产成本。如目前的交联电缆导体制作工艺采用紧压工艺，对绞制的导电芯进行紧压，缩小导体外径，提高导体线芯的防水性能，导体外径缩小了，但通电的面积没有减少。以下用计算来说明：

远东电缆厂导体制作中的紧压系数是不小于0.9,但当导体截面小时，紧压系数偏高些，大截面时（大于4005mm2）紧压系数偏小些。

例：YJV-3*150的电缆，查电缆样本可得导体直径为14.5mm;紧压

系数取0.91,则

导体标称面积=电缆导体实测面积X紧压系数

电缆导体实测面积=（刀/4 ）D2=（刀/4 ）14.52=165.04 mm2

导体标称面积=165.04X 0.91=150.19 mnf

根据长沙电缆附件厂提供样本的数据如下:

DLMJ型号的接线端子尺寸为（铝线端子）：注：（）中的数值为电缆导体外径

DLMJ型号的接线端子尺寸为（铜线端子）：注：（）中的数值为电缆导体外径

DLMJ型接线端子结构图

从以上数据可知，远东电缆厂生产的电缆导体外径与长沙电缆附件厂生产的接头端子内孔（d）尺寸相差一个等级，因而出现了在现场安装时, 150 mm2的电缆需用120 mm2的接头端子相配现象。

电缆导体截面的有效测量方法是按照GB/T3048-94标准要求，测取

电缆导体的直流电阻值，如电缆导体的直流电阻值不符合国家标准的规定值，则电缆的导体截面积有问题，以下列出国家标准的导体直流电阻值。

以上数据是在20C时导体允许最大直流电阻值，如测量时的环境温度不是20C时，则根据GB/T3956-1997标准，要换算到20C时的直流电阻值。

、泄漏电流值偏大问题:

用户反映电缆在竣工试验中泄漏电流偏大，电缆是否有质量问题？

泄漏电流测试的目的，是检测电缆绝缘材料的老化程度及电缆有否潮气侵入。刚从电缆厂出厂的产品，不存在绝缘老化的问题，可能是在某些情况下潮气侵入电缆，或测试设备的屏蔽未做好，电缆附件制作及造型不合理等等，总之影响电缆的泄漏电流值的因素有很多。

因此，要重视安装前后电缆侵入潮气的情况。如有潮气侵入现象要及时处理，避免安装后出现试验中泄漏电流偏大的现象。

电缆竣工后对泄漏电流值的评议，原电力部的有关规程中指出：泄漏电流值只作为判断绝缘情况的参考，不作为决定是否能投入运行的标准。

因此，在测量电缆的泄漏电流时，具有下列情况之一者，电缆绝缘可能有缺陷，应找出缺陷部位，并予以处理：

①泄漏电流值不稳定；

②泄漏电流随试验电压升高急剧上升；

③泄漏电流随试验时间延长有上升现象。

如电缆在试验中不存在以上情况，而电缆的三相泄漏值不平衡系数又较小，在这种情况下，一般电缆是可以投入运行的；若电缆在投入运行时的泄漏电流偏大，则应加强对电缆检测，有异常情况，及时处理。

三、电缆进水后的处理方法：

电缆所谓进水，可以分为潮气渗入和水份侵入二大类。对于潮气渗入电

缆，可采用N2气冲洗方法；水份侵入电缆可先用真空泵处理，然后再用N2气冲洗。

1、N2气冲洗方法:

所需工具：①带有气门芯的热缩封帽②带有减压阀的N2气瓶③高压

橡皮管④管头连接螺母。

冲洗步骤：

①将电缆二端热缩封帽剥除，将带有气门芯的热缩封帽装置于电缆端头②将高压橡皮管连接带气门芯热缩封帽和N2气瓶③N2气瓶事先应倒置数小时后，将

瓶中水份排除，然后用高压橡皮管与电缆端部的热缩封帽连接④打开减压阀，使

N2气通过橡皮管进入电缆，用N2气将电缆中的潮气冲出⑤检查冲出N2气中的有否潮气，可用餐巾纸检查⑥冲洗时间视电缆中的潮气含量而定，最后以冲洗出来

的N2气中无潮气为止。

N2气瓶

N2气冲洗接线不■意图

2、真空抽水法

所需工具：①真空泵②带气门芯热缩封帽和普通热缩封帽③高压橡皮

管④大小头连通管

处理步骤：

①检查真空泵，真空泵内是否含水气②检查管路有否漏气③将热缩封

帽分别装置于电缆二端④用高压橡皮管连接⑤起动真空泵进行抽气

抽除电缆中水份判断方法：检查真空泵排气中含水量，真空泵运行的

声音是否正常，真空泵抽过后，用N2气冲洗，达到电缆中的水份去除。

四、关于电缆外护套的破损问题

电缆外护套主要起密封、保护电缆内部绝缘、屏蔽层，使其免受外力、外界水分的侵袭。

电缆在内、外护挤出生产过程中，如在水横中出现内、夕卜护破损问题, 则其内部会进水。复绕工序的主要目的，主要是米数检查、外观检查。电缆外护套在生产过程中要求经受火花高电压在线检测。

破损原因：⑴运输原因⑵施工原因⑶产品生产原因

处理办法：如果仅是外护破损，可以修补。用与破损处相同护套皮加

热修补处理。如果外护破损处内部绝缘及屏蔽层已损伤，则必须对绝缘作恢复处理，高压电缆须分段做中间接头处理。

五、关于电缆发货长度问题:
