电吹风电路及维修

两种电吹风电路及维修

/

2011-8-1421:16:42

1.SZJ-18型电吹风

测绘电路图如图1所示。其原理为：

(1)0挡：为关断状态。

(2)1挡：电源经温控器ST分成二路，一路经EH2(153Ω)、桥式整流后给风扇电机M供电，再经VD2流向电源另一端，电机慢转；另一路经EH1(62Ω)、VD1流向电源另一端，故为低温、低速挡。

(3)2挡：电源和1挡一样分成二路，只是都未经过二极管，所以电机高速旋转；电热丝EH1发高温，为高温高速挡。

(4)3挡：由于开关未将EH1接通电源，不发热，而EH2发热很小，只有电机高速旋转，为冷风挡。

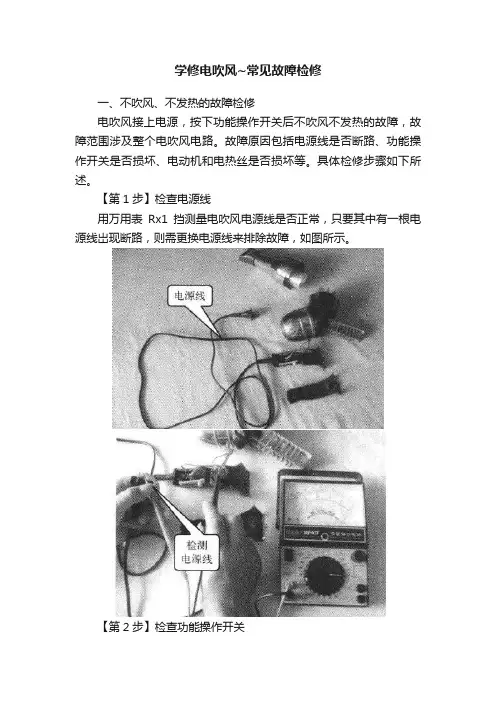

维修：

(1)1挡时电热丝EH1很红，其他正常。1挡时电流经VD1(1N5408)半波整流后给EH1供电，应为低温状态。检查VD1已短路，更换后恢复正常。

(2)电机在各挡都不转。首先测量电机两端电压为0V；整流二极管发烫，测整流桥二极管正常，说明电机或电容器短路。拆下电容器(已发黑)测量已短路，更换后，电机运转正常。

2．SZJ-28型电吹风

测绘电路如附图2所示。该机采用分压的办法，在EH2上分得电压，经VD1－VD4整流后供微型直流电机（3－12V）运转，带动风叶扇风；加热电路也由经VD5整流与不经整流，分为低温和高温挡。

维修：电机时转时不转。测电机静态电阻值在30Ω～50Ω间跳变，拆开电机发现碳刷接触不良。经清洗掉换向器上的碳粉，并研磨碳刷工作面后装机通电，电机运转顺畅。

转载请注明转自“维修吧：

2档和3档热度的电吹风电路

发布时间2009-03-04

电吹风电路如下图，这只是电吹风内部应用电路的一种方案，也是最简单的应用电路，分别是具有２档热度选择和３档热度选择的两款电吹风电路，并且，它们的风力是不能调节的，所以在低档的电吹风中较为常见。

图(a)电路中，交流220V电压经小功率电热丝Eh1降压及二极管VD1-VD4组成的桥式整流器整流后供给电动机，电动机带动风叶旋转，向吹风口吹风。控制开关是一个装在手柄上的按钮型双刀三掷开关，开关在A位时，电路不通，电吹风不工作；开关在B位时，电动机通电旋转,电热丝EH1发微热，可以使吹出的风不致于太凉，可使人不感到寒意；开关在C位时，同时接通电动机和大功率电热丝EH2，电吹风送出热风。

图(b)为具有热、温、冷风的永磁式电吹风电路。Eh1是大功率电热元件，与温控器S2串联，EH2是小功率发热元件，又是降压电阻。220V电压经EH2降压后，再经VD1-VD4构成的整流电路转换为直流，为永磁式电动机供电。

控制开关为双刀四掷开关。当S1置于1时，电动机和小功率电热丝EH2通电，电吹风送出冷风；当选择开关置于位置2时，电路不构成回路，停止工作；当选择开关置于位置3时，电动机和大功率电热丝Eh1通电，电吹风送出热风；当S1置于位置4时，电动机通电运转,Ehl经二极管通电，二极管将电流波形滤掉一半，，因此电流变为正常电流的一半，Eh1发热降低为一半，故电吹风送出温风。温控器当电吹风温度过高时自动断开,在热风和温风时起到保护作用；当温度降低时，又自动接通电路。

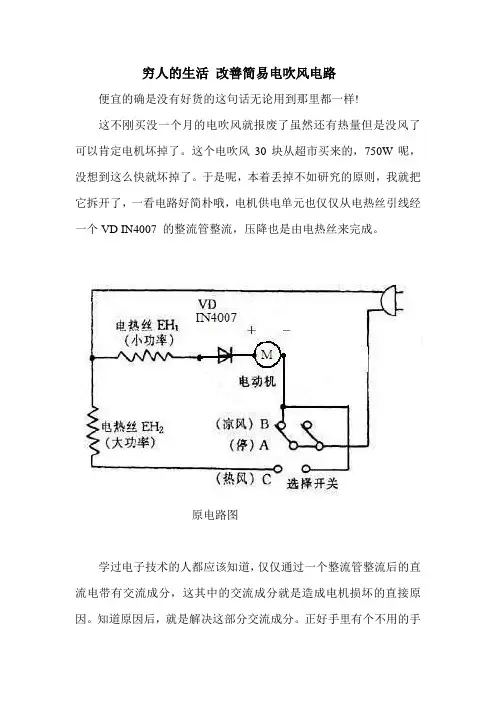

另几种电吹风电路图如下。
