直流-直流变换电路习题(总5页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、问答题5-1、试说明直流斩波器主要有哪几种电路结构试分析它们各有什么特点答:直流斩波电路主要有降压斩波电路(Buck ),升压斩波电路(Boost ),升-降压斩波电路(Buck-Boost )和库克(Cuk )斩波电路。

降压斩波电路是输出电压的平均值低于输入电压的变换电路。

它主要用于直流稳压电源和直流电机的调速。

升压斩波电路是输出电压的平均值高于输入电压的变换电路。

它可用于直流稳压电源和直流电机的再生制动。

升-降压变换电路是输出电压的平均值可以大于或小于输入直流电压,输出电压与输入电压极性相反。

主要用于要求输出与输入电压反向,其值可大于或小于输入电压的直流稳压电源。

库克电路也属升-降压型直流变换电路,但输入端电流波纹小,输出直流电压平稳,降低了对滤波器的要求。

5-2、简述图3-1基本降压斩波电路的工作原理。

输出电压电流波形。

答:0=t 时刻驱动V 导通,电源E 向负载供电,负载电压E u =0,负载电流0i 按指数曲线上升。

1t t =时控制V 关断,二极管VD 续流,负载电压0u 近似为零,负载电流呈指数曲线下降。

通常串接较大电感L 使负载电流连续且脉动小。

5-3、根据下图简述升压斩波电路的基本工作原理。

(图中设:电感L 、与电容C 足够大)输出电流波形图3-1基本降压斩波电路图3-2 基本升压斩波电路答:当V 处于通态时,电源E 向电感L 充电,设充电电流为i 1,L 值很大,i 1基本恒定,同时电容C 向负载供电,C 很大,使电容器电压u 0基本不变,设V 处于通态的时间为t on ,在t on 时间内,电感L 上积蓄的能量为EI 1t on ;当V 处于断态时,E 与L 同时向电容充电,并向负载R 提供能量。

设V 处于断态的时间为t off ,在t off 时间内L 释放的能量为(U 0-E )I 1t off ,在一周期内L 积蓄的能量与释放的能量相等。

第二章简单直流电路练习题答案

第二章简单直流电路练习题答案

电工技术基础与技能第二章简单电路练习题班别:高二()姓名:学号:成绩:一、是非题(1.5X20)1、当外电路开路时,电源端电压等于零。

()2、短路状态下,电源内阻的压降为零。

()3、电阻值为R1=20Ω,R2=10Ω的两个电阻串联,因电阻小对电流的阻碍作用小,故R2中通过的电流比R1中的电流大些。

()4、一条马路上路灯总是同时亮,同时灭,因此这些灯都是串联接入电网的。

()5、通常照明电路中灯开得越多,总的负载电阻就越大。

()6、万用表的电压、电流及电阻档的刻度都是均匀的。

()7、通常万用表黑表笔所对应的是内电源的正极。

()8、改变万用表电阻挡倍率后,测量电阻之前必须进行电阻调零。

()9、电路中某两点的电位都很高,则这两点间的电压也一定很高。

()10、电路中选择的参考点改变了,各点的电位也将改变。

()二、选择题(2X20)请将正确的答案填在题后的答题卡中,否则无效。

1、在图2-29所示电路中,E=10V,R0=1Ω,要使Rp获得最大功率,Rp应为( )Ω。

A.0.5B.1C.1.5D.02、在闭合电路中,负载电阻增大,则端电压将( )。

A.减小B.增大C.不变D.不能确定3、将R1>R2>R3的三只电阻串联,然后接在电压为U的电源上,获得功率最大的电阻是( )。

A. R1B. R2C. R3D.不能确定4、若将上题三只电阻并联后接在电压为U的电源上,获得功率最大的电阻是( )。

A. R1B. R2C. R3D.不能确定5、一个额定值为220V、40W的白炽灯与一个额定值为220V、60W的白炽灯串联接在220V电源上,则( )。

A.40W灯较亮B.60W较亮C.两灯亮度相同D.不能确定6、两个电阻R1、R2并联,等效电阻值为( )。

A.两者的和除以两者的乘积B. R1-R2C.两者的乘积除以两者的和D. 倒数和7、两个阻值均为555Ω的电阻,作串联时的等效电阻与作并联时的等效电阻之比为( )。

高考物理复习专题十 直流电路和交流电路单元练习题(含详细答案)

高考物理复习专题十 直流电路和交流电路单元练习题(含详细答案)

高考物理复习专题十直流电路和交流电路一、单选题1.某一电热器接在U=110V的直流电源上,每秒产生的热量为Q;现把它改接到某正弦式交流电源上,每秒产生的热量为4.5Q,则该交流电压的最大值U m是()A. 220VB. 110VC. 220VD. 330V2.如图,是一火警报警电路的示意图。

其中R3为用某种材料制成的传感器,这种材料的电阻率随温度的升高而增大。

值班室的显示器为电路中的电流表,电两极之间接一报警器。

当传感器R3所在处出现火情时,显示器的电流I,报警器两端的电压U的变化情况是()A.I变大,U变小B.I变小,U变大C.I变小,U变小D.I变大,U变大3.如图甲所示,理想变压器原,副线圈的匝数比为4∶1;电压表和电流表均为理想电表,原线圈接如图乙所示的正弦交流电,图中R′为热敏电阻(温度升高时其电阻减小),R为定值电阻.下列说法正确的是()A.原线圈两端电压的瞬时值表达式为u=36sin 50πt(V)B.变压器原线圈的输入功率和副线圈的输出功率之比为1∶4C.R′处温度升高时,电流表的示数变大,电压表V2的示数变大D.电压表V2的示数为9 V4.一课外活动小组在一次活动中,用到的用电器上标有“36V 72W”字样,用电器工作时需使用变压器将220V的交变电压进行降压。

由于手边只有一个匝数比为5:1的变压器,不能直接使用。

经过讨论后,大家认为可在原线圈上加一个可变电阻进行调节,设计好的电路示意图如图甲所示。

当在ab两端间加上如图乙所示的电压后,用电器恰好能正常工作,则下列说法正确的是()A.原线圈cd两点间的电压为220VB.在t=0.01s时,电压表的示数为0VC.通过原线圈中的电流为10AD.可变电阻R0上消耗的电功率为l6W5.如图所示,理想变压器的原线圈输入交变电压u=U m sinωt,闭合开关S,电灯恰好正常发光.现将滑动变阻器滑片P向下移动,下列说法正确的是()A.理想电压表V示数变大B.理想电流表A示数变大C.变压器的输出功率变小D.副线圈的电流频率变小6.如图所示,一正弦交流电瞬时值为,通过一个理想电流表,接在一个理想变压器两端,变压器起到降压作用。

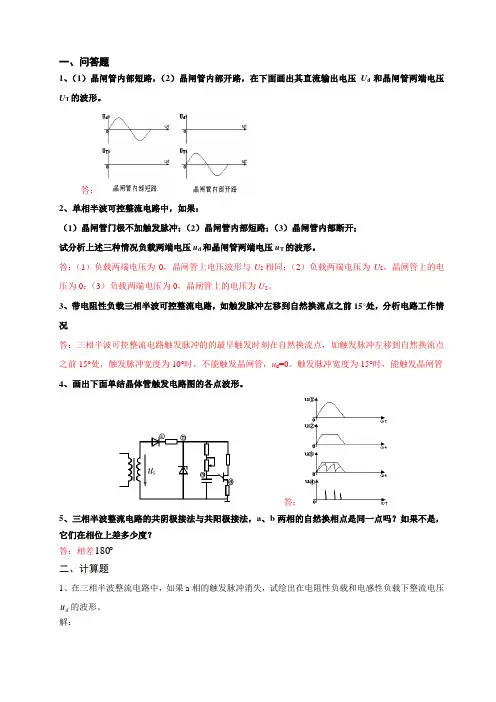

第2章 交流-直流变换电路习题(作业2)

第2章 交流-直流变换电路习题(作业2)

一、问答题1、(1)晶闸管内部短路,(2)晶闸管内部开路,在下面画出其直流输出电压U d和晶闸管两端电压U T的波形。

答:2、单相半波可控整流电路中,如果:(1)晶闸管门极不加触发脉冲;(2)晶闸管内部短路;(3)晶闸管内部断开;试分析上述三种情况负载两端电压u d和晶闸管两端电压u T的波形。

答:(1)负载两端电压为0,晶闸管上电压波形与U2相同;(2)负载两端电压为U2,晶闸管上的电压为0;(3)负载两端电压为0,晶闸管上的电压为U2。

3、带电阻性负载三相半波可控整流电路,如触发脉冲左移到自然换流点之前15°处,分析电路工作情况答:三相半波可控整流电路触发脉冲的的最早触发时刻在自然换流点,如触发脉冲左移到自然换流点之前15°处,触发脉冲宽度为10°时,不能触发晶闸管,u d=0。

触发脉冲宽度为15°时,能触发晶闸管4、画出下面单结晶体管触发电路图的各点波形。

答:5、三相半波整流电路的共阴极接法与共阳极接法,a、b两相的自然换相点是同一点吗?如果不是,它们在相位上差多少度?180答:相差二、计算题1、在三相半波整流电路中,如果a相的触发脉冲消失,试绘出在电阻性负载和电感性负载下整流电压u的波形。

d解:2、三相半波可控整流电路带大电感负载,R =10Ω,相电压有效值2U =220V 。

求α=45°时负载直流电压d U 、流过晶闸管的平均电流dT I 和有效电流T I解:V U U d 18245cos 17.12== ;18218.210d d U V I A R ===Ω,A I I I d d T dT 1.6312===πθ,A I I I d d T T 5.10312===πθ 3、三相半波相控整流电路带电动机负载,相电压有效值2U =220V ,电动机负载电流为40A ,负载回路总电阻Ω=2.0L R ,求当α=60°时流过晶闸管的电流平均值与有效值、电动机的反电势。

交流直流电路动态分析完美训练版(十大类)(有答案)

交流直流电路动态分析完美训练版(十大类)(有答案)

交流直流电路动态分析完美训练版(有答案) 查看答案方法:在word中按Ctrl + Shift + 8目录考点一:变阻①滑动变阻器限流接法、电位器和电阻箱 (1)考点二:变阻②滑动变阻器分压接法 (2)考点三:变阻③滑动变阻器中分接法 (3)考点四:变阻④开关 (4)考点五:变阻⑤光热压磁敏电阻 (5)考点六:变量比值分析 (6)考点七:理想变压器①负载变化(包括变阻①-⑤) (9)考点八:理想变压器②匝数变化 (12)考点九:理想变压器③远距离输电负载变化 (14)考点十:自感现象动态分析 (16)方法解读考点一:变阻①滑动变阻器限流接法、电位器和电阻箱典例分析:例题1:如图电路中,在滑动变阻器的滑片P向上端a滑动过程中,两表的示数情况为()A.电压表示数增大,电流表示数减少B.电压表示数减少,电流表示数增大C.两电表示数都增大D.两电表示数都减少变式训练:1.用半导体材料制成热敏电阻,在温度升高时,电阻会迅速减小,如图所示,将一热敏电阻接入电路中,接通开关后,经过一段时间会观察到()A.电流表示数不变B.电流表示数减小C.电压表示数增大D.电压表示数减小2.如图所示,平行金属板中带电质点P处于静止状态,不考虑电流表和电压表对电路的影响,当滑动变阻器R4的滑片向b端移动时,则( )A.电压表读数减小B.电流表读数减小C.质点P将向上运动D.R3上消耗的功率逐渐增大3.(多选)如图所示,平行金属板中带电质点P处于静止状态,不考虑电流表和电压表对电路的影响,当滑动变阻器R的滑片向b端移动时,则()4A. 电流表读数减小B. 电压表读数减小C. 质点P将向下运动R上消耗的功率逐渐增大D.3考点二:变阻②滑动变阻器分压接法典例分析:例题2:如图所示,当滑动变阻器的触点P向a端滑动时( )A.电流表的示数减小,电压表的示数增大B.电流表的示数增大, 电压表的示数减小C.电流表和电压表示数都减小D.电流表和电压表示数都增大变式训练:4.如图所示的电路,电池内阻不计,当R2的滑动触头P由a端向b端滑动过程中,电流表示数A和电压表示数V将()A. V不变,A变大B. V不变,A变小C. V变小,A变大D. V变小,A变小考点三:变阻③滑动变阻器中分接法典例分析:例题3:(多选)如图所示的电路中,电源内阻为r,闭合电键,电压表示数为U,电流表示数为I;在滑动变阻器R1的滑片P由a端滑到b端的过程中()A. U先变大后变小B. I先变小后变大C. U与I的比值先变大后变小D. U的变化量的大小与I的变化量的大小的比值等于r变式训练:5.如图所示,电源电动势E=8V,内阻不为零,电灯A电阻为10Ω,电灯B电阻为4Ω,滑动变阻器的总电阻为6Ω,闭合开关S,当滑动触头P由a端向b端滑动的过程中(不考虑电灯电阻的变化)()(A) 电流表的示数一直增大,电压表的示数一直减小(B) 电流表的示数一直减小,电压表的示数一直增大(C) 电流表的示数先增大后减小,电压表的示数先减小后增大(D) 电流表的示数先增大后减小,电压表的示数先增大后减小6.如图所示电路中,电源电动势为E,内阻为r,串联的固定电阻为R2,滑动变阻器的总阻值是R1,电阻大小关系为R1+R2=r,则在滑动触头从a端滑到b端过程中,下列描述错误的是( )A. 电路的总电流先减小后增大B. 电路的路端电压先增大后减小C. 电源的输出功率先增大后减小D. 滑动变阻器R1上消耗的功率先减小后增大7.如图所示,电源的电动势和内阻分别为E、r,在滑动变阻器的滑片P由a向b移动的过程中,下列说法正确的是:( )A. 电流表的读数一定减小B. R0的功率一定增大C. 电源的输出功率可能先减小后增大D. 电压表与电流表读数的比值一定先减小后增大考点四:变阻④开关典例分析:例题4:(2011海南第2题).如图,E为内阻不能忽略的电池,R1、R2、R3为定值电阻,S0、S为开关,V与A分别为电压表与电流表。

电力电子技术 徐德鸿版 习题解答

电力电子技术 徐德鸿版 习题解答

+
1 × U d D(1 −
2
fL
D)
= 15A
(3)增加 L 可以使 ΔI 下降
I VTm = 110%I 0 = 11A
1 ΔI = 11 −10 = 1A 2 L=500μH
1 × U d D(1 − D) = 1A
2
fL
2、Boost 电路如图 2.17 所示,设输入电压为 100V,电感 L 是 1000μH,电 容 C无穷大,输出接 10Ω 的电阻,电路工作频率 50kHz,MOSFET 的导通占 空比为0.5,求:(1)输出直流电压 Uo,输出直流电流 Io;
(2)电感电流平均值 IL; (3)MOSFET 阻断时的电压。
解:(1)U o
=
Ud 1− D
=
200V
I o= U o / R = 20A
(2) I L
=
I in
=
Io 1− D
=
40A
(3)U VTm = U o = 200V
1
3、设有两组蓄电池,A 组电压为 100V,B 组电压为 200V,用 Buck 电路和 Boost 电路组合设计一种电路,以完成既能由 A 组蓄电池向 B 组蓄电池充电,又能由 B 组蓄电池向 A 组蓄电池充电的功能。
解:(1)占空比范围
Uo < D < Uo
U dmax
U dmin
得:
0.25 < D < 0.5
(2)电感电流临界连续时,有
I omin
=
1 2
ΔI
L
=
5 10
=
0.2A
开关关断期间,有
L = U o (1 − D)T = U o (1 − D)T

直流与交流电路(解析版)

直流与交流电路(解析版)

构建知识网络:考情分析:本专题包含直流电路的动态分析、电路故障的分析和判断、直流电路中能量转化、交变电流的产生与描述、变压器的规律及远距离输电等知识点,是高考命题的热点,特别是交变电流有效值的计算、变压器的动态分析、电路知识与电磁感应的综合应用等年年是高考的座上宾。

从高考的考查重点不难看出,掌握电路的基本结构和基本规律是获得高分的关键。

重点知识梳理: 一、闭合电路的欧姆定律 1.公式:I =ER +r2.路端电压与电流的关系:U =E -Ir .3.路端电压与负载的关系:U =IR =R R +rE =11+r R E ,路端电压随外电阻的增大而增大,随外电阻的减小而减小.二、纯电阻电路和非纯电阻电路的电功、电功率 1.纯电阻电路:电功全部转化为电热,有2.非纯电阻电路:电功大于电热,计算电功、电功率用,计算电热、热功率二、交流电的“四值”最大值⇒E m =nBSω计算电容器的耐压值瞬时值⇒e =E m sin ωt 计算闪光电器的闪光时间等正弦交流电的有效值⇒E =E m2⇒电表的读数及计算电热、电功及保险丝的熔断电流平均值⇒E =n ΔΦΔt ⇒计算通过导体的电荷量三、变压器和远距离输电 1.理想变压器的基本关系基本 关系功率关系P 入=P 出电压关系 U 1U 2=n 1n 2,与负载、副线圈的个数无关 电流关系 只有一个副线圈:I 1I 2=n 2n 1频率关系f 1=f 22.为减小远距离输电的功率损失和电压损失,远距离输电采用高压输电. 【名师提醒】1.明确1个定律、2个关系 (1)闭合电路的欧姆定律:I =ER +r .(2)路端电压与电流的关系:U =E -Ir . (3)路端电压与负载的关系U =IR =R R +rE =11+r R E ,路端电压随外电阻的增大而增大,随外电阻的减小而减小.2.直流电路动态分析的3种常用方法 方法1:程序法 R 局——→增大减小I 总=ER +r——→减小增大U 内=I 总r ——→减小增大U 外=E -U 内——→增大减小确定U 支、I 支方法2:结论法——“串反并同”“串反”:指某一电阻增大(减小)时,与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小(增大).“并同”:指某一电阻增大(减小)时,与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大(减小).方法3:极限法因滑动变阻器滑片滑动引起电路变化的问题,可将滑动变阻器的滑片分别滑至两个极端,使电阻最大或电阻为零去讨论.3.线圈通过中性面时的特点 (1)穿过线圈的磁通量最大; (2)线圈中的感应电动势为零;(3)线圈每经过中性面一次,感应电流的方向改变一次. 学科@网 4.交变电流“四值”的应用(1)最大值:E m =nBSω,分析电容器的耐压值;(2)瞬时值:E =E m sin ωt (由中性面开始计时),计算闪光电器的闪光时间、线圈某时刻的受力情况; (3)有效值:电表的读数及计算电热、电功、电功率及保险丝的熔断电流; (4)平均值:E =n ΔΦΔt ,计算通过电路截面的电荷量.5.理想变压器的基本关系式 (1)功率关系:P 入=P 出. (2)电压关系:U 1U 2=n 1n 2.若n 1>n 2,为降压变压器;若n 1<n 2,为升压变压器. (3)电流关系:只有一个副线圈时,I 1I 2=n 2n 1;有多个副线圈时,U 1I 1=U 2I 2+U 3I 3+……+U n I n . 2.原、副线圈中各量的因果关系 (1)电压关系:U 1决定U 2. (2)电流关系:I 2决定I 1. (3)功率关系:P 出决定P 入. 3.输电过程的电压关系4.输电过程功率的关系典型例题剖析:考点一:直流电路的动态分析【典型例题1】在如图所示的电路中,E为电源,电源内阻为r,L为小灯泡(其灯丝电阻可视为不变),为理想电压表,R1、R2为定值电阻,R3为滑动变阻器,将滑动变阻器的滑片向上移动,则()A.电压表的示数变大B.小灯泡消耗的功率变小C.通过R2的电流变小D.电源的内耗电压变大【答案】B【解析】将滑动变阻器的滑片向上移动,滑动变阻器接入电路的阻值增大,电路中的总电阻增大;由闭合电路欧姆定律可得,电路中的电流减小,故R1两端的电压减小,并联部分电压增大,通过R2的电流变大,A、C错误;由并联电路的电流规律可知,流过灯泡的电流一定减小,故由P=I2R可知,小灯泡消耗的功率变小,B正确;因电路中电流减小,故电源的内耗电压减小,D错误。

电力电子技术课后习题答案(第2—5章)

电力电子技术课后习题答案(第2—5章)

第2章 整流电路2. 2图2-8为具有变压器中心抽头的单相全波可控整流电路,问该变压器还有直流磁化问题吗?试说明:晶闸管承受的最大反向电压为22U 2;当负载是电阻或电感时,其输出电压和电流的波形与单相全控桥时一样。

答:具有变压器中心抽头的单相全波可控整流电路,该变压器没有直流磁化问题。

因为单相全波可控整流电路变压器二次侧绕组中,在正负半周上下绕组中的电流方向相反,波形对称,其一个周期内的平均电流为零,故不存在直流磁化的问题。

以下分析晶闸管承受最大反向电压及输出电压和电流波形的情况。

①以晶闸管VT2为例。

当VT1导通时,晶闸管VT2通过VT1与2个变压器二次绕组并联,所以VT2承受的最大电压为22U 2。

②当单相全波整流电路与单相全控桥式整流电路的触发角α一样时,对于电阻负载:(O~α)期间无晶闸管导通,输出电压为0;(α~π)期间,单相全波电路中VT1导通,单相全控桥电路中VTl 、VT4导通,输出电压均与电源电压U 2相等;( π~απ+)期间均无晶闸管导通,输出电压为0;(απ+~2π)期间,单相全波电路中VT2导通,单相全控桥电路中VT2、VT3导通,输出电压等于-U 2。

对于电感负载: ( α~απ+)期间,单相全波电路中VTl 导通,单相全控桥电路中VTl 、VT4导通,输出电压均与电源电压U2相等; (απ+~2απ+)期间,单相全波电路中VT2导通,单相全控桥电路中VT2、VT3导通,输出波形等于-U2。

可见,两者的输出电压一样,加到同样的负载上时,那么输出电流也一样。

2.3.单相桥式全控整流电路,U 2=100V ,负载中R=20Ω,L 值极大,当α=︒30时,要求:①作出U d 、I d 、和I 2的波形;②求整流输出平均电压U d 、电流I d ,变压器二次电流有效值I 2;③考虑平安裕量,确定晶闸管的额定电压和额定电流。

解:①Ud 、Id、和I2的波形如以下图:②输出平均电压Ud 、电流Id、变压器二次电流有效值I2分别为:Ud =0.9U2cosα=0.9×100×cos︒30=77.97〔V〕Id=Ud/R=77.97/2=38.99(A)I2=Id=38.99(A)③晶闸管承受的最大反向电压为:2U2=1002=141.4(V) -考虑平安裕量,晶闸管的额定电压为:UN=(2~3)×141.4=283~424(V)详细数值可按晶闸管产品系列参数选取。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。


之比。交流、有功功率、视在功率。
二、问答题
2-1、单相半波可控整流电路,如(1)晶闸管内部短路,(2)晶闸管内部开路,在下面的坐标中画出
其直流输出电压Ud和晶闸管两端电压UT的波形。
2-2、单相半波可控整流电路中,如果:
15、
(1)晶闸管门极不加触发脉冲;(2)晶闸管内部短路;(3)晶闸管内部断开;
∫ IT =
1π [
2U 2 sinωt]2 dωt ≈ 51.38A ; R = U d = 24 = 0.8Ω
2π 0 R
I d 30
I T ( AV )
=
IT 1.57
=
51.38 1.57

32.7 A
取 2 倍安全裕量,晶闸管的额定电压、额定电流分别为 168.8V 和 65.4A。
变压器二次侧有功功率 P = I 22 R = 51.382 × 0.8 = 2112W
U 2 =220V,当控制角α =60°时,求流过晶闸管的平均电流值IdT有效值IT,流过续流二极管的电流平
均值IdD有效值ID
解:整流的平均电压U d
=
0.9U
2
1
+
cosα 2
= 0.9× 2201+ cos 60° 2
= 149V
负载平均电流 I d = U d / Rd ≈ 30 A
流过晶闸管的电流平均值 I dT
9、 2-4、相控整流电路带电阻性负载时,负载电阻上的Ud与Id的乘积是否等于负载有功功率,为什么?带 大电感负载时,负载电阻Rd上的Ud与Id的乘积是否等于负载有功功率,为什么?
答:相控整流电路带电阻性负载时,负载电阻上的平均功率 Pd = U d I d 不等于负载有功功率 P = UI 。
因为负载上的电压、电流是非正弦波,除了直流Ud与Id外还有谐波分量U1 ,U 2 ,L 和 I1 , I 2 ,L ,负载上
以下分析晶闸管承受的最大反向电压及输出电压和电流波形的情况。 ①以晶闸管VT2 为例。当VT1 导通时,晶闸管VT2 通过VT1 与 2 个变压器二次绕组并联,所以
VT2 承受的最大电压为 2 2 U2。 ②当单相全波整流电路与单相全控桥式整流电路的触发角α 相同时,对于电阻性负载:(0~α )
期间无晶闸管导通,输出电压为 0;(α ~ π )期间,单相全波电路中 VT1 导通,单相全控桥电路中 VT1、VT4 导通,输出电压均与电源电压 u2 相等;(π ~ π + α )期间均无晶闸管导通,输出电压为 0; ( π + α ~ 2π )期间,单相全波电路中 VT2 导通,单相全控桥电路中 VT2、VT3 导通,输出电压等 于− u2 。
变压器二次侧视在功率 S = U 2 I 2 = 60 × 51.38 = 3.08kVA
电源侧功率因数 PF = P ≈ 0.68 。 S
由此可以比较两种方案的优劣。
2-2、单相半波可控整流电路对电感负载供电,L=20mH,U2=100V,求当α = 0° 时和 60° 时的负载电
流Id,并画出Ud与Id波形。
= π −α 2π
Id
= 180 − 60 × 30 = 10 A 360
流过晶闸管的电流有效值 IT =
1200 3600
× Id
= 17.3A
流过续流二极管的电流平均值 I dD
=
2α 2π
Id
=
60 × 30 180
= 10A
流过续流二极管的有效值 I D =
α π
Id
=
60 ×30 = 17.3A 180
相导电;晶闸管每隔 度换一次流,
每只晶闸管导通
度,变压器同一铁心柱上的两个绕组同名端
,所以以两绕组的电流方
向也
,因此变压器的铁心不会被
。 两相;60;120;相反;相反;磁化;
2-9、锯齿波触发电路的主要是由




环节组成。
同步环节;锯齿波形成;脉冲形成;整形放大;强触发及输出;
2-10、晶闸管整流装置的功率因数定义为 侧
解:α = 0° 时,在电源电压 u2 的正半周期晶闸管导通时,负载电感 L 储能,在晶闸管开始导通时刻,
负载电流为零。在电源电压 u2 的负半周期,负载电感 L 释放能量,晶闸管继续导通。因此,在电源电
压 u2 的一个周期里,以下方程均成立: L did = dt
2U 2sin ωt
考虑到初始条件:当ωt = 0 时 id = 0 可解方程: id=
一、填空题
2-1、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为 控制角、α。
2-2、单相全波可控整流电路中,晶闸管承受的最大反向电压为
角,用 表示。 。三相半波可控整流电路中,
晶闸管承受的最大反向电压为
。(电源相电压为U 2 )
2U 2 、 6U 2 ;
2-3、三相半波可控整流电路,输出平均电压波形脉动频率为
2U 2(1-cosωt) ωL
∫ id
=
1 2π
2π 0
2U 2(1-cosωt)d(ωt) = ωL
2U 2 = 22.5A ωL
ud 与 id 的波形如下图:
当α = 60° 时,在 u2 的正半周期 60° ~180° 期间,晶闸管导通使电惑 L 储能,电感 L 储藏的能量
在 u2 负半周期180° ~ 300° 期间释放,因此在 u2 的一个周期中 60° ~ 300° 期间,以下微分方程成立: L did = 2U 2sinωt dt
HZ;而三相全控桥整流电路,输出
平均电压波形脉动频率为
HZ;这说明
电路的纹波系数比
电路要小。
150,300,三相桥式全控整流桥,三相半波可控流电路,
2-4、要使三相全控桥式整流电路正常工作,对晶闸管触发方法有两种,一是用
触发;
二是用
触发。 大于 60º 小于 120º 的宽脉冲,脉冲前沿相差 60º 的双窄脉冲,
五、计算题
2-1、某电阻性负载要求 0~24V 直流电压,最大负载电流 I d = 30A,如采用 220V 交流直接供电和由变
压器降压到 60V 供电的单相半波相控整流电路,是否两种方案都能满足要求?试比较两种供电方案的
晶闸管的导通角、额定电压、额定电流、电源侧功率因数。
解:由 220V 交流直接供电,当α = 0o 时:U d = 0.45U 2 = 0.45 × 220 = 99V 由变压器降压到 60V 供电,当α = 0o 时:U d = 0.45U 2 = 0.45 × 60 = 27V
有功功率为 P = Pd 2 + P12 + P2 2 + L > Pd = U d I d 。
相控整流电路带大电感负载时,虽然Ud存在谐波,但电流是恒定的直流,故负载电阻Rd上的Ud与 Id的乘积等于负载有功功率。 2-5、带电阻性负载三相半波可控整流电路,如触发脉冲左移到自然换流点之前 15°处,分析电路工作 情况,画出触发脉冲宽度分别为 10°和 15°时负载两端的电压ud波形。 答:三相半波可控整流电路触发脉冲的的最早触发时刻在自然换流点,如触发脉冲左移到自然换流点 之前 15°处,触发脉冲宽度为 10°时,不能触发晶闸管,ud=0。触发脉冲宽度为 15°时,能触发晶闸管, 其波形图相当于α=0°时的波形。
电源提供视在功率 S = U 2 I 2 = 84 × 220 = 18.58kVA
电源侧功率因数 PF = P ≈ 0.305 S
(2)采用变压器降压到 60V 供电:由U d
=
0.45U
2
1
+
cos 2
α
,得
U d = 24V 时,α ≈ 39 o ,θ = 180 o − 39o = 141o ;UT = 2U 2 = 84.4V ;
2-5、三相桥式全控整流电路是由一组共
极三只晶闸管和一组共
极的三只晶闸管串联后
构成的,晶闸管的换相是在同一组内的元件进行的。每隔
换一次相,在电流连续时每只晶闸管
导通 度。要使电路工作正常,必须任何时刻要有
只晶闸管同时导通,,一个是共 极的,
另一个是共
极的元件,且要求不是
的两个元件。
阴;阳;60 度;120;两;阴;阳;不在同一桥臂上;
对于电感负载:(α ~ π + α )期问,单相全波电路中 VT1 导通,单相全控桥电路中 VT1、VT4 导 通,输出电压均与电源电压 u2 相等;(π + α ~ 2π + α )期间,单相全波电路中 VT2 导通,单相全控 桥电路中 VT2、VT3 导通,输出波形等于 − u2 。
可见,两者的输出电压相同,加到同样的负载上时,则输出电流也相同。
考虑到初始条件:当ωt = 60° 时 id = 0 可解方程得: id =
2U(2 1-cosωt) dt 2
∫ 其平均值3 π 3
2U 2 (1 − cosωt)d (ωt) = 2U 2=11.2(5 A)
ωL 2
2ωL
此时 ud 与 id 的波形如下图:
2-3、阻感负载,电感极大,电阻 Rd = 5Ω ,电路采用有续流二极管的单相半控桥电路,输入电压
2-6、当晶闸管可控整流的负载为大电感负载时,负载两端的直流电压平均值会
,解决的办法就
是在负载的两端
接一个

减小、并接、续流二极管。
2-7、工作于反电动势负载的晶闸管在每一个周期中的导通角
、电流波形不连续、呈
状、
电流的平均值 。要求管子的额定电流值要 些。 小、脉冲、小、大。
2-8、带平衡电抗器的双反星形电路,变压器绕组同时有
因此,只要调节α 都可以满足输出 0~24V 直流电压要求。
