《金属切削原理》作业(一)答案
金属切削原理与刀具第版课后习题答案
第一章:刀具几何角度及切削要素 1-1 车削直径80mm ,长200mm 棒料外圆,若选用ap=4mm ,f=,n=240r/min ,试计算切削速度vc ,机动切削时间tm ,材料去除率Q 是多少答:切削速度 机动时间材料去除率Q 1-2 正交平面参考系中参考平面pr ,ps ,po 及刀具角度γo ,αo ,κr ,λs 如何定义答:基面pr :过切削刃上选定点,平行或垂直与刀具上的安装面(轴线)的平面 切削平面Ps :过切削刃上选定点,与切削刃相切并垂直于基面的平面 正交平面po :过切削刃上选定点,同时垂直于基面和切削平面的表面前角γo :在正交平面中测量的,基面和前刀面的夹角后角αo :在正交平面中测量的,切削平面和后刀面的夹角,主偏角κr :在切削平面中测量的,切削刃和进给运动方向的夹角。
刃倾角λs :在切削平面中测量的,切削刃和基面的夹角。
1-3法平面参考系与其基本角度的定义与正交平面参考系及其刀具角度的定义有何异同在什么情况下, γo= γn答:法平面参考系和正交平面参考系的相同点:都有基面和切削平面。
不同点:法平面参考系的法平面是过切削刃选定点垂直于切削刃的表面,法平面不一定垂直于几面;正交平面参考系中的正交平面是过切削刃选定点同时垂直于切削平面和基面的表面。
刀具角度定义的相同点为:都有偏角,刃倾角。
不同点是:法平面参考系中min/32.601000240801000m dn v c =⨯⋅==ππmin /12064032.605.0410*******mm fv a Q c p =⨯⨯⨯==定义前角和后角分别为法平面中测量的法前角和法后角;而正交平面参考系定义的前角和后角为正交平面中测量的前角和后角。
只有当刀具的刃倾角为0时,γo= γn1-4假定进给工作平面pf,背平面pp,假定工作平面参考系刀具角度是如何定义的在什么情况下γf= γo,γp= γo答:假定工作平面Pf:过切削刃选定点,平行与假定进给运动方向并垂直于基面的平面背平面Pp:过切削刃上选定点,同时垂直于假定工作平面和基面的平面。

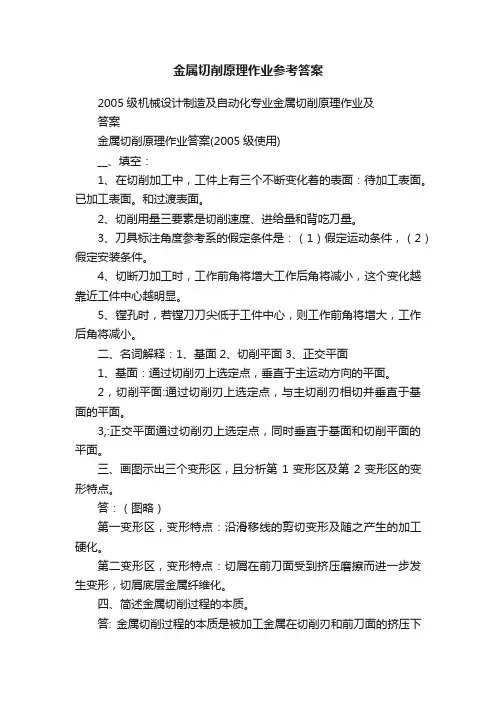

金属切削原理作业参考答案
金属切削原理作业参考答案2005级机械设计制造及自动化专业金属切削原理作业及答案金属切削原理作业答案(2005级使用)__、填空:1、在切削加工中,工件上有三个不断变化着的表面:待加工表面。
已加工表面。
和过渡表面。
2、切削用量三要素是切削速度、进给量和背吃刀量。
3、刀具标注角度参考系的假定条件是:(1)假定运动条件,(2)假定安装条件。
4、切断刀加工时,工作前角将增大工作后角将减小,这个变化越靠近工件中心越明显。
5、镗孔时,若镗刀刀尖低于工件中心,则工作前角将增大,工作后角将减小。
二、名词解释:1、基面2、切削平面3、正交平面1、基面:通过切削刃上选定点,垂直于主运动方向的平面。
2,切削平面:通过切削刃上选定点,与主切削刃相切并垂直于基面的平面。
3,:正交平面通过切削刃上选定点,同时垂直于基面和切削平面的平面。
三、画图示出三个变形区,且分析第1变形区及第2变形区的变形特点。
答:(图略)第一变形区,变形特点:沿滑移线的剪切变形及随之产生的加工硬化。
第二变形区,变形特点:切屑在前刀面受到挤压磨擦而进一步发生变形,切屑底层金属纤维化。
四、简述金属切削过程的本质。
答: 金属切削过程的本质是被加工金属在切削刃和前刀面的挤压下产生了剪切滑移变形。
五、简述积屑瘤的成因及在切削过程中的作用。
答:切削加工时,切屑和前刀面发生强烈摩擦而形成新鲜表面接触,当接触面具有适当温度和较高压力时就会产生粘结。
于是,切屑底层金属与前刀面冷焊而滞流在前刀面上。
连续流动的切屑从粘在刀面的底层上流辻时,在温度压刀适当时,也会被阻滞在底层上,侠粘结层逐层在前一层上积聚,最后长成积屑瘤。
积屑瘤的作用:增大前角,增大切削厚度,增大已加工表面的粗糙度,影响刀具使用寿命。
七,填空1,切削热的来源是: 变形能的转化。
摩擦功的转化。
2,切削热由刀具,工件,切屑,和周围介质传出。
3、用自然热电偶测到的温度是切削区的平均温度,用人工热电偶测到的温度是刀具上某一点的温度。
金属切削原理与刀具习题及答案(全)
一.单选题1.磨削时的主运动是( )A.砂轮旋转运动B工件旋转运动C砂轮直线运动D工件直线运动2.如果外圆车削前后的工件直径分别是100CM和99CM,平均分成两次进刀切完加工余量,那么背吃刀量(切削深度)应为( )3.随着进给量增大,切削宽度会( )A.随之增大B.随之减小C与其无关D无规则变化4.与工件已加工表面相对的刀具表面是( )A.前面B后面C基面D副后面5.基面通过切削刃上选定点并垂直于( )、A.刀杆轴线B工件轴线C主运动方向D进给运动方向6.切削平面通过切削刃上选定点,与基面垂直,并且( )A.与切削刃相切B与切削刃垂直C与后面相切D与前面垂直7能够反映前刀面倾斜程度的刀具标注角度为( )A主偏角B副偏角C前角D刃倾角8能够反映切削刃相对于基面倾斜程度的刀具标注角度为( )A主偏角B副偏角C前角D刃倾角9外圆车削时,如果刀具安装得使刀尖高于工件旋转中心,则刀具的工作前角与标注前角相比会( )A增大B减小C不变D不定10切断刀在从工件外表向工件旋转中心逐渐切断时,其工作后角( )】A逐渐增大B逐渐减小C基本不变D变化不定二填空题:1工件上由切削刃形成的那部分表面,称为_______________.2外圆磨削时,工件的旋转运动为_______________运动3在普通车削时,切削用量有_____________________个要素4沿_____________________方向测量的切削层横截面尺寸,称为切削宽度.6正交平面参考系包含三个相互垂直的参考平面,它们是_________,___________和正交平面7主偏角是指在基面投影上主刀刃与______________的夹角8刃倾角是指主切削刃与基面之间的夹角,在___________面内测量9在外圆车削时如果刀尖低于工件旋转中心,那么其工作前角会___________________·10刀具的标注角度是在假定安装条件和______________条件下确定的.三判断题:判断下面的句子正确与否,正确的在题后括号内画”√”,错误的画”×”1在外圆车削加工时,背吃刀量等于待加工表面与已知加工表面间的距离.()2主运动即主要由工件旋转产生的运动.( )3齿轮加工时的进给运动为齿轮坯的啮合转动.( )4主运动.进给运动和切削深度合称为切削量的三要素.( )5进给量越大,则切削厚度越大.( )6工件转速越高,则进给量越大( )7刀具切削部分最前面的端面称为前刀面( )8主偏角即主刀刃偏离刀具中心线的角度.( )|9前角即前面与基面间的夹角,在切削平面内测量.( )10刀尖在刀刃的最高位置时,刃倾角为正.( )四名词解释:1切削运动-----2切削用量-----3切削厚度-----4基面------5前角-----五计算题某外圆车削工序,切削前工件直径为80mm,要求切削后工件直径为78 mm,一次切除余量,假定工件转速为300 r/min,刀具进给速度为60mm/min,试求切削用量三要素及切削面积.(刀具材料基本训练1选择题:四个选项中只有一个是正确的,将正确选项前的字母填在题后括号内。
《金属切削原理》作业(一)答案
《金属切削原理》作业(一一、填空题:1.刀具材料的种类很多,常用的金属材料有碳素工具钢、合金工具钢、高速钢、硬质合金;非金属材料有陶瓷、金刚石、立方氮化硼等。
2.刀具的几何角度中,常用的角度有前角、后角、副后角、主偏角、副偏角和刃倾角六个。
3.切削用量要素包括切削速度、进给量、背吃刀量三个。
4.由于工件材料和切削条件的不同,所以切屑类型有带状切屑、挤裂切屑、单元切屑和崩碎切屑四种。
5.刀具的磨损有正常磨损的非正常磨损两种。
其中正常磨损有前刀面磨损、后刀面磨损和边界磨损三种。
6.一般在精加工时,对加工表面质量要求高时,刀尖圆弧半径宜取较小。
7.加工脆性材料时,刀具切削力集中在刀尖附近,宜取较小前角和较小后角。
8.刀具切削部分材料的性能,必须具有高的硬度、良好的强度和韧性、良好的耐磨性和良好的工艺性及经济性。
9.防止积屑瘤形成,切削速度可采用高速或低速。
10.常用的切削液有水溶液、乳化液和切削油三大类。
采用硬质合金刀具时,由于刀具红硬性,故一般不使用切削液。
二、判断题:(在题末括号内作记号:“√”表示对,“×”表示错1.钨钴类硬质合金(YG因其韧性、磨削性能和导热性好,主要用于加工脆性材料,有色金属及非金属。
(√2.刀具寿命的长短、切削效率的高低与刀具材料切削性能的优劣有关。
(√3.安装在刀架上的外圆车刀切削刃高于工件中心时,使切削时的前角增大,后角减小。
(√4.刀具磨钝标准VB表中,高速钢刀具的VB值均大于硬质合金刀具的VB值,所以高速钢刀具是耐磨损的。
(×5.刀具几何参数、刀具材料和刀具结构是研究金属切削刀具的三项基本内容。
(√6.由于硬质合金的抗弯强度较低,冲击韧度差,所取前角应小于高速钢刀具的合理前角。
(√7.切屑形成过程是金属切削层在刀具作用力的挤压下,沿着与待加工面近似成45°夹角滑移的过程。
(√8.积屑瘤的产生在精加工时要设法避免,但对粗加工有一定的好处。
金属切削原理及刀具期末测试1答案
《金属切削原理及刀具》期末测试1答案一、填空。
(每空1分,,共20分)1. k 钨钴类2. 工作基面 工作切削平面 工作正交平面3. 第一变形区 第二变形区 第三变形区4. 带状切屑、节状切屑、粒状切屑和崩碎切屑5. 切削力c F 、背向力p F 和进给力f F6. 常磨损阶段和急剧磨损阶段7. 常温硬度、高温硬度。
8. 内孔车刀二、是非题。
(正确的在括号内画√,错的画×,每题1分,,共20分)1. (√)2. (×)3. (√)4. (√)5. (√)6. (×)7. (×)8. (√)9. (×)10. (√)11. (×)12. (√)13. (×)14. (√)15. (×)16. (√)17. (×)18. (√)19. (√)20. (×)三、概念题。
(每题4分,共20分)1. 刀具的工作角度:刀具在工作时的实际切削角度,即在考虑刀具的具体安装情况和运动影响的条件下而确定的刀具角度。
2. 法向力即为克服切削层金属的塑性变形和弹性变形所施加的正压力,切向力即为克服刀具前刀面上的摩擦力。
3. 切削时,切屑、工件材料中含有的一些硬度极高的微小的硬质点(如碳化物、氮化物和氧化物等)以及积屑瘤碎片等,可在刀具表面刻划出沟纹,这就是硬质点磨损。
4. 一把新刀从开始切削直到磨损量达到磨钝标准为止总的切削时间,或者说是刀具两次刃磨之间总的切削时间称为刀具耐用度,用符号T 表示,单位为min 。
5. 刀具切削刃形状决定于工件轮廓形状的刀具,称为成形刀具。
四、简答。
(本题40分,每题5分,共8题)1. 答:积屑瘤对切削过程有积极的影响,也有消极的影响。
(1)保护刀具积屑瘤一旦形成,它便代替切削刃和刀具前面进行切削。
于是,切削刃和刀具前面都得到积屑瘤的保护,从而减少了刀具磨损。
(2)增大前角增大了刀具的实际前角,当积屑瘤最高时,刀具前角o γ可达30°左右,从而减小了切屑变形,降低了切削力。
金属切削原理课后习题答案
金属切削原理课后习题答案金属切削原理课后习题答案金属切削原理是机械加工中的重要理论,它涉及到金属材料的切削、磨削、车削等加工过程。
通过学习金属切削原理,我们可以更好地理解金属加工的过程和机理。
下面是一些常见的金属切削原理课后习题的答案,希望能对大家的学习有所帮助。
一、选择题1. 在金属切削中,切削速度的选择主要取决于以下哪个因素?A. 切削力大小B. 切削表面质量要求C. 切削刀具材料D. 切削液的种类答案:B. 切削表面质量要求2. 下面哪个参数不是金属切削中的主要切削参数?A. 切削速度B. 进给速度C. 切削深度D. 切削力大小答案:D. 切削力大小3. 在金属切削中,切削速度的提高会导致以下哪个结果?A. 切削力增加B. 切削表面质量提高C. 切削温度降低D. 切削液的使用减少答案:A. 切削力增加二、填空题1. 金属切削中的切削速度通常用______表示。
答案:V2. 切削力的大小与切削速度、______、切削深度等因素有关。
答案:切削材料、切削角度3. 切削液的主要功能是冷却切削区域,减少切削温度和______。
答案:摩擦系数三、解答题1. 请简要说明金属切削中切削速度的选择原则。
答案:切削速度的选择原则主要取决于切削表面质量要求。
一般来说,当切削表面质量要求较高时,切削速度应适当降低,以保证切削表面的光洁度和精度。
而当切削表面质量要求较低时,可以适当提高切削速度,以提高生产效率。
此外,切削速度还应考虑到切削力大小、切削温度、切削刀具材料等因素。
2. 请简要说明切削力的大小与哪些因素有关?答案:切削力的大小与切削速度、切削材料、切削角度、切削深度等因素有关。
切削速度越高,切削力越大;切削材料的硬度越大,切削力越大;切削角度越小,切削力越大;切削深度越大,切削力越大。
因此,在金属切削中,需要根据具体情况选择合适的切削参数,以控制切削力的大小。
3. 切削液在金属切削中起到哪些作用?答案:切削液在金属切削中起到冷却切削区域的作用,可以降低切削温度,防止切削过程中产生的高温对刀具和工件造成损伤。
金属切削原理与刀具试题试卷及答案6套
金属切削原理与刀具试题(1)一、填空题(每空2分,共20分)1.扩孔钻既可用作孔的最后加工,也可用作前的预加工。
2.不同于普通的孔加工,深孔加式的主要问题有三,即:断屑和排屑、冷却和润滑以及。
3.铣削加工时,是主运动。
4.铣削时,切削厚度a c是指。
5.尖齿成形铣刀用钝后重磨。
6.拉刀的前导部起作用,并可检查拉前孔是否太小。
7.直齿插齿刀沿其轴线方向往复运动时,切削刃的运动轨迹就象一个直齿渐开线齿轮的齿面,这个假想的齿轮称为。
8.齿轮滚刀加工齿轮时,滚刀的齿形误差是沿方向传递到工件上去的。
9.蜗轮滚刀切削刃切削蜗轮时,模拟着与蜗轮的啮合过程。
10.蜗轮滚刀采用切向进给方式切削蜗轮,要求机床有专用附件——。
二、单选题(在本题的每一小题的备选答案中,只有一个答案是正确的,请把你认为正确答案的题号,填入题干的括号内。
多选不给分。
每题2分,共20分) l.当加工细长的和刚性不足的轴类工件外圆,或同时加工外圆和凸肩端面时,可以采用主偏角K r( )的偏刀。
①=90°②<90°③>90°④=45°2.( )硬质合金车刀能消除刃磨或重磨时内应力可能引起的裂纹。
①焊接式②机夹重磨式③机夹式可转位3.设计一把加工阶梯轴零件的可转位车刀时,应选择( )边形的刀片。
①三②四③五4.加工一些大直径的孔,( )几乎是唯一的刀具。
①麻花钻②深孔钻③饺刀④镗刀5.当工件表面有硬皮时,不宜采用( )方式。
①顺铣②逆铣6.丝锥是用于加工各种( )螺纹的标准刀具。
①内②外③内、外7.螺纹铣刀是用铣削方式加工( )螺纹的刀具。
①内②外③内、外8.对于螺旋导程角λ。
>5°的右螺旋滚刀,其容屑槽应做成…… ( )①左螺旋②右螺旋③直槽9.渐开线蜗杆的轴向齿形是……………………………………………( )①直线②曲线1O.蜗轮滚刀切向进给切削蜗轮的过程中,滚刀与蜗轮的中心距……( )①逐渐变大②逐渐变小③保持不变三、判断对错(12分)1、精加工铸铁件时,可选用金刚石车刀。
金属切削原理课后习题答案
金属切削原理课后习题答案【篇一:金属切削原理与刀具(第四版)习题册答案】 class=txt>中国劳动社会保障出版社目录第一章金属切削加工的基本知识 (1)第一节切削运动 (1)第二节切削要素 (1)第二章金属切削刀具的基本知识 (3)第一节刀具材料 (3)第二节切削刀具的分类及结构 (4)第三节刀具的几何角度 (4)第四节刀具的工作角度 (6)第三章切削加工的主要规律 (7)第一节切削变形 (7)第二节切屑的类型与控制 (7)第三节积屑瘤 ....................................................................................................... .. 9第四节切削力与切削功率 (10)第五节切削热和切削温度 (12)第六节刀具磨损与刀具耐用度 (12)第四章切削加工质量与效率 (14)第一节工件材料的切削加工性 (14)第二节已加工表面质量 (14)第三节切削用量的选择 (15)第四节切削液 (16)第五章车刀........................................................................................................ (18)第一节焊接式车刀 (18)第二节可转位车刀 (18)第三节成形车刀 (20)第六章孔加工刀具 (21)第一节麻花钻 (21)第二节深孔钻 (22)第三节铰刀 ....................................................................................................... . (23)第四节镗刀 ....................................................................................................... . (24)第五节其他孔加工刀具 (24)第七章铣刀........................................................................................................ (26)第一节铣刀的种类及用途 (26)第二节铣刀的几何参数及铣削要素 (27)第三节铣削方式 (28)第八章拉刀........................................................................................................ (30)第一节拉刀的种类 (30)第二节拉刀的结构组成及主要参数 (30)第三节拉削方式 (31)第四节拉刀的使用与刃磨 (32)第九章螺纹刀具 (34)第一节螺纹车刀 (34)第二节丝锥和板牙 (35)第三节螺纹铣刀 (35)第四节塑性变形法加工螺纹 (35)第十章齿轮加工刀具 (37)第一节齿轮刀具的种类 (37)第二节齿轮滚刀 (37)第三节蜗轮滚刀 (38)第四节插齿刀 (39)第五节剃齿刀 (40)第十一章数控机床用刀具 (41)第一节数控车床用刀具 (41)第二节数控铣床用刀具 (42)第三节数控加工中心用刀具 (43)第一章金属切削加工的基本知识第一节切削运动一、填空题1.刀具、工件、主、进给2.待加工、已加工、过渡二、判断题三、选择题*1.b *2.c 3.a *4.a *5.a *6.b *7.a四、简答题写出下表中各种切削加工方法具备的主运动。
金属切削原理与刀具习题及答案(全)1
一.单选题1.磨削时的主运动是( a )A.砂轮旋转运动 B工件旋转运动 C砂轮直线运动 D工件直线运动2.如果外圆车削前后的工件直径分别是100CM和99CM,平均分成两次进刀切完加工余量,那么背吃刀量(切削深度)应为( c )A.10mmB.5mmC.2.5mmD.2mm3.随着进给量增大,切削宽度会(c )A.随之增大B.随之减小 C与其无关 D无规则变化4.与工件已加工表面相对的刀具表面是( d )A.前面 B后面 C基面 D副后面5.基面通过切削刃上选定点并垂直于( c )A.刀杆轴线 B工件轴线C主运动方向 D进给运动方向6.切削平面通过切削刃上选定点,与基面垂直,并且( a )A.与切削刃相切B与切削刃垂直B.C与后面相切D与前面垂直7能够反映前刀面倾斜程度的刀具标注角度为 ( c )A主偏角B副偏角C前角D刃倾角8能够反映切削刃相对于基面倾斜程度的刀具标注角度为( d )A主偏角B副偏角C前角D刃倾角9外圆车削时,如果刀具安装得使刀尖高于工件旋转中心,则刀具的工作前角与标注前角相比会( a )A增大B减小C不变D不定10切断刀在从工件外表向工件旋转中心逐渐切断时,其工作后角( b )A逐渐增大B逐渐减小C基本不变D变化不定二填空题:1工件上由切削刃形成的那部分表面,称为_过渡表面______________.2外圆磨削时,工件的旋转运动为_____进给运动__________运动3在普通车削时,切削用量有_____________)三________个要素4沿__________主刀刃___________方向测量的切削层横截面尺寸,称为切削宽度.6正交平面参考系包含三个相互垂直的参考平面,它们是____基面_____,___切削平面________和正交平面7主偏角是指在基面投影上主刀刃与______进给方向________的夹角8刃倾角是指主切削刃与基面之间的夹角,在___切削平面________面内测量9在外圆车削时如果刀尖低于工件旋转中心,那么其工作前角会_______减小____________10刀具的标注角度是在假定安装条件和____运动__________条件下确定的.三判断题:判断下面的句子正确与否,正确的在题后括号内画”√”,错误的画”×”1在外圆车削加工时,背吃刀量等于待加工表面与已知加工表面间的距离.(√)2主运动即主要由工件旋转产生的运动.( )3齿轮加工时的进给运动为齿轮坯的啮合转动.( √ )4主运动.进给运动和切削深度合称为切削量的三要素.( ) 5进给量越大,则切削厚度越大.( √ )6工件转速越高,则进给量越大( )7刀具切削部分最前面的端面称为前刀面( )8主偏角即主刀刃偏离刀具中心线的角度.( )9前角即前面与基面间的夹角,在切削平面内测量.( )10刀尖在刀刃的最高位置时,刃倾角为正.( √ )四名词解释:1切削运动-----2切削用量-----3切削厚度-----4基面------5前角-----五计算题某外圆车削工序,切削前工件直径为80mm,要求切削后工件直径为78 mm,一次切除余量,假定工件转速为300 r/min,刀具进给速度为60mm/min,试求切削用量三要素及切削面积.(1)已知d w=80mm=0.08m,n=300r/min=5r/s则Vc= πd w n=3.14×0.08×5=1.26(m/s)(2)已知V f=60mm/min则f=v f/n=60÷300=0.2(mm/r)(3)已知dw=80mm,dm=78mm,则ap=1/2(dw-dm)=1/2(80-78)=1(mm)(4)Ac=f×ap=0.2×1=0.2(mm2).刀具材料基本训练1选择题:四个选项中只有一个是正确的,将正确选项前的字母填在题后括号内。
金属切削原理和刀具(第5版课后习题答案解析)
第一章:刀具几何角度及切削要素1-1 车削直径80mm ,长200mm 棒料外圆,若选用ap=4mm ,f=0.5mm ,n=240r/min ,试计算切削速度vc ,机动切削时间tm ,材料去除率Q 是多少?答:切削速度 机动时间材料去除率Q 1-2 正交平面参考系中参考平面pr ,ps ,po 及刀具角度γo ,αo ,κr ,λs 如何定义?答:基面pr :过切削刃上选定点,平行或垂直与刀具上的安装面(轴线)的平面切削平面Ps :过切削刃上选定点,与切削刃相切并垂直于基面的平面正交平面po :过切削刃上选定点,同时垂直于基面和切削平面的表面前角γo :在正交平面中测量的,基面和前刀面的夹角后角αo :在正交平面中测量的,切削平面和后刀面的夹角,主偏角κr :在切削平面中测量的,切削刃和进给运动方向的夹角。
刃倾角λs :在切削平面中测量的,切削刃和基面的夹角。
1-3法平面参考系与其基本角度的定义与正交平面参考系及其刀具角度的定义有何异同?在什么情况下, γo= γn答:法平面参考系和正交平面参考系的相同点:都有基面和切削平面。
不同点:法平面参考系的法平面是过切削刃选定点垂直于切削刃的表面,法平面不一定垂直于几面;正交平面参考系中的正交平面是过切削刃选定点同时垂直于切削平面和基面的表面。
刀具角度定义的相同点为:都有偏角,刃倾角。
不同点是:法平面参考系中定义前角和后角分别为法平面中测量的法前角和法后角;而正交平面参考系定义的前角和后角为正交平面中测量的前角和后角。
只有当刀具的刃倾角为0时,γo= γn1-4假定进给工作平面pf ,背平面pp ,假定工作平面参考系刀具角度是如何定义的?在什么情况下γf= γo , γp= γo答:假定工作平面Pf :过切削刃选定点,平行与假定进给运动方向并垂直于基面的平面背平面Pp :过切削刃上选定点,同时垂直于假定工作平面和基面的平面。
假定工作平面参考系刀具角度定义了在基面中测量的主偏角和副偏角,在假定工作平面Pf 中测量的侧前角和侧后角,背平面Pp 中测量的背前角和背后角。
金属切削原理及刀具试题一及答案
金属切削原理及刀具试题一及答案一、填空。
(每空1分,,共20分)1.()是决定刀具切削性能的根本因素,对于加工效率、加工质量、加工成本以及()的影响很大。
2.刀具材料应具备的性能包括()、()、()、()、()。
3.在机床上切削工件,工件与刀具之间要有(),称为切削运动,切削运动分为()和()。
4.在切削加工过程中,工件上会形成三种表面。
它们是()、()和()。
5.由于工件材料性质和切削条件不同,切削层变形程度也不同,因而产生的切屑形态也多种多样,归纳起来主要包括()、()、()和崩碎切屑四种类型。
6.金属切削时,刀具切入工件使切削层金属转变成切屑所需要的力称为()。
7.切削过程中所产生的热量主要靠()、工件和刀具传出,被周围介质带走的量很少(干切削时约占1%)。
8.刀具磨损决定于刀具材料、工件材料的物理力学性能和()。
9.工件材料的()是指在一定切削条件下,工件材料切削加工的难易程度。
1. 高性能高速钢是在通用型高速钢的基础上,通过调整化学成份和添加其他合金元素,使其性能比通用型高速钢进一步提高的一种新型高速钢。
( )2. 粉末冶金高速钢制造工艺于20世纪60年代后期在中国开发成功。
( )3. 前面又称为前刀面,是指与过渡表面相对的刀面。
( )4. 正交平面参考系由基面、切削平面和正交平面组成。
( )5. 前刀面与切削平面之间的夹角称为前角。
( )6. 任意剖面是指过车刀主切削刃上选定点所作的垂直于基面的剖面。
( )7. 刀具的工作角度是刀具在法平面参考系中定义的一组角度。
( )8. 在切削塑性工件材料时,如果在刀具前面的摩擦系数较大,切削速度不高,且又能形成带状切屑的情况下,常会在切削刃上粘附一个硬度很高的鼻型或楔型硬块,这种硬块称为积屑瘤。
( )9. 产生加工硬化的原因是在已加工表面的形成过程中表面层经受了复杂的塑性变形,金属晶格被拉长、扭曲与破碎,阻碍了进一步塑性变形而使金属强化。
金属切削原理及刀具(第5版课后习题答案解析)
第一章:刀具几何角度及切削要素1-1 车削直径80mm ,长200mm 棒料外圆,若选用ap=4mm ,f=0.5mm ,n=240r/min ,试计算切削速度vc ,机动切削时间tm ,材料去除率Q 是多少?答:切削速度 机动时间材料去除率Q 1-2 正交平面参考系中参考平面pr ,ps ,po 及刀具角度γo ,αo ,κr ,λs 如何定义?答:基面pr :过切削刃上选定点,平行或垂直与刀具上的安装面(轴线)的平面切削平面Ps :过切削刃上选定点,与切削刃相切并垂直于基面的平面正交平面po :过切削刃上选定点,同时垂直于基面和切削平面的表面前角γo :在正交平面中测量的,基面和前刀面的夹角后角αo :在正交平面中测量的,切削平面和后刀面的夹角,主偏角κr :在切削平面中测量的,切削刃和进给运动方向的夹角。
刃倾角λs :在切削平面中测量的,切削刃和基面的夹角。
1-3法平面参考系与其基本角度的定义与正交平面参考系及其刀具角度的定义有何异同?在什么情况下, γo= γn答:法平面参考系和正交平面参考系的相同点:都有基面和切削平面。
不同点:法平面参考系的法平面是过切削刃选定点垂直于切削刃的表面,法平面不一定垂直于几面;正交平面参考系中的正交平面是过切削刃选定点同时垂直于切削平面和基面的表面。
刀具角度定义的相同点为:都有偏角,刃倾角。
不同点是:法平面参考系中定义前角和后角分别为法平面中测量的法前角和法后角;而正交平面参考系定义的前角和后角为正交平面中测量的前角和后角。
只有当刀具的刃倾角为0时,γo= γn1-4假定进给工作平面pf ,背平面pp ,假定工作平面参考系刀具角度是如何定义的?在什么情况下γf= γo , γp= γo答:假定工作平面Pf :过切削刃选定点,平行与假定进给运动方向并垂直于基面的平面背平面Pp :过切削刃上选定点,同时垂直于假定工作平面和基面的平面。
假定工作平面参考系刀具角度定义了在基面中测量的主偏角和副偏角,在假定工作平面Pf 中测量的侧前角和侧后角,背平面Pp 中测量的背前角和背后角。
东大14秋学期《金属切削原理与刀具》在线作业1答案
14秋学期《金属切削原理与刀具》在线作业1
一,单选题
1. ()齿轮滚刀没有齿形设计误差,加工精度较高。
A. 阿基米德
B. 法向直廓
C. 渐开线
D.
?
正确答案:C
2. 不适用于切削力过大、非连续平稳切削的夹紧机构是()。
A. 上压式
B. 偏心式
C. 楔销式
D. 杠杆式
?
正确答案:B
3. 端铣的生产率比周铣()。
A. 低
B. 高
C. 一样
D.
?
正确答案:B
4. 切削加工过程中,在工件上形成的三个表面是()。
A. 待加工表面、已加工表面、未加工表面
B. 待加工表面、过渡表面、已加工表面
C. 待加工表面、已加工表面、正交平面
D.
?
正确答案:B
5. 蜗轮飞刀属于()加工蜗轮的刀具。
A. 径向进给
B. 切向进给
C. 法向进给
D.
?
正确答案:B。
金属切削原理第二版课后练习题含答案
金属切削原理第二版课后练习题含答案前言
《金属切削原理》第二版是由机械工业出版社出版的一本工科教材,书中详细介绍了金属材料切削加工的原理和技术。
本文为该书的课后练习题以及答案。
课后练习题
第一章
1.金属材料的物理性质有哪些?
2.什么是材料的塑性变形?分别介绍材料的塑性变形和脆性破裂。
3.什么是金属材料的粘塑性本质,为什么会出现粘塑性断裂?
答案
第一章
1.金属材料的物理性质有密度、热膨胀系数、导电性、热导率、比热容
等。
2.材料的塑性变形是指在受力的作用下,材料通过内部的微观构造变换
而发生的永久性形变。
具体分为弹性变形和塑性变形。
材料的塑性变形是指在高应力或者温度情况下发生的,是通过材料内部的晶体滑移或者扩散等形式来完成的。
脆性破裂是指在脆性材料中,由于缺陷和应力集中作用,导致材料断裂,并没有发生明显的塑性变形。
3.金属材料的粘塑性本质是指在高应力或者温度下,金属材料在塑性变
形过程中伴随着的局部加热、塑性流动、位错和缺陷的运动等现象。
在这种情况下,粘塑性断裂是指材料的强度下降,在高应力和温度的情况下,达到了材料的塑性极限,在材料附近发生了明显的形变和变形,但是却没有出现完全的破裂。
结语
以上就是《金属切削原理》第二版课后练习题及答案。
希望这份资料能够帮助到学习金属加工的读者。
《金属切削原理与刀具》作业练习题
《金属切削原理与刀具》作业练习题作业1-1:切削运动学号姓名1、如图有六个切削加工的实例,请判断其切削加工的类型,并在图中写出。
2、在切削加工过程中,工件上存在着如下三个不断变化的表面:(1)待加工表面(A),其定义是。
(2)已加工表面(B),其定义是。
(3)过渡表面(C),其定义是。
3、请用A、B、C在下图六个加工类型中标出各自的三个表面。
4、主运动(V)是。
主运动的特点是:(1)主运动的速度,消耗的功率。
(2)主运动的数量只有,主运动的形式有或。
5、进给运动(F)是。
进给运动的特点是:(1)进给运动的数量可以是或或。
(2)进给运动的形式有或。
(3)进给运动可以由完成,也可以由完成。
6、请用V和F在图中六个加工类型中标出各自的主运动和进给运动。
作业1-2:切削用量与切削刀具学号姓名1、切削三要素是、和。
2、车外圆时工件加工前直径为62mm,加工后直径为56mm,工件转速为4 r/s,刀具每秒钟沿工件轴向移动2mm,求:v c、f、a p。
3、请在如下图中标出切削刀具的三面二刃一刀尖。
4、正交平面参考系是刀具标注角度常用的参考系,在刀具上定义如下三个平面:(1)基面P r,定义:。
(2)切削平面P s,定义:。
(3)正交平面P o,定义:。
(4)请在如下图中标出这三个平面。
作业1-3:刀具标注角度学号姓名1、在基面P r中可以标注的刀具角度是:(写出角度名称、字母代号、角度定义)(1)。
(2)。
(3)。
2、在正交平面P o中可以标注的刀具角度是:(写出角度名称、字母代号、角度定义)(1)。
(2)。
(3)。
3、在切削平面P s中可以标注的刀具角度是:(写出角度名称、字母代号、角度定义)(1)。
4、请在如下图中标出三个平面的视图位置,并标出各平面中标注的刀具角度。
5、现有车刀的角度为 o=10°, o=8°, s=-10°, r=70°, ’r=10°,请画出其刀具角度标注图。
金属切削原理及刀具试题一及答案
金属切削原理及刀具试题一及答案评卷人得分题号—•A—四五六七八九十总分得分1.〔〕是决定刀具切削性能的根本因素,对于加工效率、加工质量、加工本钱以及〔〕的影响很大.2.刀具材料应具备的性能包括〔〕、〔〕、〔〕、〔〕、〔〕.3.在机床上切削工件,工件与刀具之间要有〔〕,称为切削运动,切削运动分为〔〕和〔〕.4.在切削加工过程中,工件上会形成三种外表.它们是〔〕、〔〕和〔〕.5.由于工件材料性质和切削条件不同,切削层变形程度也不同,因而产生的切屑形态也多种多样,归纳起来主要包括〔〕、〔〕、〔〕和崩碎切屑四种类型.6.金属切削时•,刀具切入工件使切削层金属转变成切屑所需要的力称为〔〕.7.切削过程中所产生的热量主要靠〔〕、工件和刀具传出,被周围介质带走的量很少〔干切削时约占1%〕.8.刀具磨损决定于刀具材料、工件材料的物理力学性能和〔〕.9.工件材料的〔〕是指在一定切削条件下,工件材料切削加工的难易程度.评卷人得分二、是非题.〔正确的在括号内画,错的画X, 每题1分一共20分〕1.高性能高速钢是在通用型高速钢的根底上,通过调整化学成份和添加其他合金元素,使其性能比通用型高速钢进一步提升的一种新型高速钢.〔〕2.粉末冶金高速钢制造工艺于20世纪60年代后期在中国开发成功.〔〕3.前面乂称为前刀面,是指与过渡外表相对的刀面. 〔〕4.正交平面参考系由基面、切削平面和正交平面组成. 〔〕5.前刀面与切削平面之间的夹角称为前角. 〔〕6.任意剖面是指过车刀主切削刃上选定点所作的垂直于基面的剖面.〔〕7.刀具的工作角度是刀具在法平面参考系中定义的一组角度. 〔〕8.在切削塑性工件材料时,如果在刀具前面的摩擦系数较大,切削速度不高, 且乂能形成带状切屑的情况下,常会在切削刃上粘附一个硬度很高的鼻型或楔型硬块,这种硬块称为积屑瘤.〔〕9.产生加J2硬化的原因是在已加工外表的形成过程中外表层经受了复杂的塑性变形,金属晶格被拉长、扭曲与破碎,阻碍了进一步塑性变形而使金属强化.〔〕10.影响切屑变形的因素固然很多,但归纳起来有三个方面,即工件材料、刀具几何参数及切削速度. 〔〕11.切削力Fc作用于基面内.〔〕12.切削力实验公式是指切削力的指数公式,此公式是通过理论推导建立起来的. 〔〕13.工件材料强〔硬〕度增高.即工件材料的剪切屈服强度增大,切削力呈正比例增大.〔〕14.在刀具几何参数各项中,前角儿对切削力"的影响最大.〔〕15.硬质合金刀具的硬度高,发生硬质点磨损的机率较少. 〔〕16. 一把新刀从开始切削直到磨损量到达磨钝标准为止总的切削时间,或者说是刀具三次刃磨之间总的切削时间称为刀具耐用度. 〔〕17.工件材料、刀具材料和刀具儿何参数选定后,切削速度是影响刀具耐用度的最主要因素. 〔〕18.工件材料硬度包括常温硬度、高温硬度. 〔〕19.金相组织是决定工件材料物理力学性能的重要因素之一.〔〕20.刀具的合理前角主要取决于刀具材料和工件的结构.〔〕评卷人得分三、概念题.〔每题4分,共20分〕1.工作基面2.切削层公称横截面积3.切屑厚度变形系数4.辐射测温法5.切削加工性评卷人得分--------------------- 四、简答.〔此题40分,每题5分,共8题〕1.高速钢可分为哪几种?2.在切削加工过程中,工件上会形成三种外表,试画图说明这三种外表.3.什么是刀具的标注角度?有何作用?4.简述积屑瘤的形成原氏5.简述间接测量法.6.简述切削温度分布的一些规律.7.简述刀具磨损原因.8.简述切削加工性的衡量指标.试题一答案一、填空.(每空1分,,共20分)10.刀具材料刀具耐用度11.高硬度和高耐磨性足够的强度与冲击韧性高耐热性好的导热性和小的膨胀系数良好的工艺性和经济性12.相对运动主运动进给运动13.待加工外表已加工外表过渡外表14.带状切屑节状切屑粒状切屑15.切削力16.切屑17.切削条件18.切削加工性二、是非题.(正确的在括号内画J,错的画X,每题1分,,共20分)1.( V)2.(X)3.(X)4.( V)5.(X )6.( V)7.(X)8.( V)9.( V)10.(X )11.(X)12.(X)13.( V)14.( V)15.(X)16.(X)17.( V )18.( V)19.( V)20.(X)三、概念题.(每题4分,共20分)6.通过切削刃选定点并与合成切削速度方向相垂直的平面称为工作基面, 用符号儿表示.7.是指给定瞬间切削层在与主运动方向相垂直的平面内度量的实际横截面积,用符号&表示,单位为mm2.8.切屑厚度与切削层厚度他之比称为切屑厚度变形系数,用符号,表示9.辐射测温法是一种非接触式测量方法.它是利用高温辐射能量来测量工件外表温度的.作为测量用的传感器有光电传感器及热敏电阻传感器两种.10.工件材料的切削加工性是指在一定切削条件下,工件材料切削加工的难易程度.四、简答.(此题40分,每题5分,共8题)9.答:通用型高速钢:铝系高速钢、鸨铝系高速钢高性能高速钢:高碳高速钢、高钢高速钢、钻高速钢、铝高速钢三、粉末冶金高速钢10.持加工表tfti加工投面H.答:刀具的标注角度是刀具的重要几何参数,直接关系到刀具的性能、强度和耐用度等.包括:前角、后角、主偏角、副偏角、刃倾角、副后角、楔角、刀尖角,上述八个角度中,前五个为刀具的根本角度,其余均为派生角度. 12.答:在切削过程中,由于刀具前面与切屑间的摩擦,使刀具前面和切屑底层一样都是刚形成的新鲜外表,它们之间的粘附水平较强.因此,在一定切削条件〔压力和温度〕下,刀具与切屑底层接触处发生黏结,使与刀具前面接触的切屑底层金属流动较慢,而切屑上层金属流动较快.这流动较慢的切屑底层,称为滞流层. 显然滞流层金属产生的塑性变形比切屑上层金属产生的塑性变形大得多,其晶粒纤维化程度很高,纤维的方向几乎与刀具前面平行.如果温度与压力适当,滞流层金属的流速接近于零,与刀具前面黏结成一体,形成积屑瘤.随后,新的滞流层金属在此根底上,逐层积聚、粘合,使积屑瘤的高度"b逐步长大,直到该处的温度和压力缺乏以产生黏结为止.13.答:间接测量法通过测量机床电动机电功率0E,再用式〔4-6〕和式〔4-7〕可间接计算出切削力匕的方法.但此方法测量较粗略,要较精确测量,常使用专门用于测切削力的仪器,即测力仪.14.答:〔1〕剪切平面上各点温度变化不大,几乎相同.〔2〕不管刀具前面还是主后刀面上的最高温度都处于离主切削刃一定距离处〔该处称为温度中央〕.这说明切削塑性金属时,切屑沿刀具前面流出过程中, 摩擦热是逐步增大的,一直至切屑流至黏结与滑动的交界处,切削温度才到达最大值.此后,因进入滑动区摩擦逐渐减小,加上热量传出条件改善,切削温度乂逐渐下降.〔3〕切削底层〔同刀具前而相接触的一层〕温度最高,离切削底层越远温度越低.这主要是由于切削底层金属变形最大,且乂与刀具前面存在摩擦的缘故.切屑底层的高温将使其剪切强度下降,并使其与刀具前面间的磨擦系数下降.〔4〕塑性越大的工件材料,在刀具前面上切削温度的分布越均匀,且最高温度区距切削刃越远.这是由于塑性越大的材料,刀具与刀屑接触长度较长的缘故.〔5〕导热系数越低的工件材料,其刀具前面和主后刀面上的温度也就越高, 且最高温度区距切削刃越近,这就是一些高温合金和钛合金难切削和刀具容易磨损的主要原因之一15.答:切削过程中刀具磨损与一般机械零件的磨损有显著的不同,它表现在以下几个方面:〔1〕刀具与切屑、刀具与工件接触面经常是活性很高的新鲜外表,不存在氧化膜等的污染.〔2〕刀具的前面和后面与工件外表的接触压力非常大,有时甚至超过被切材料的屈服强度.〔3〕刀具与切屑、刀具与工件接触面的温度很高.硬质合金刀具加工钢料时其接触面的温度可达800〜1 000 C;高速钢刀具加工钢料时其接触面的温度可达300〜600 °C.在上述特殊条件下,刀具正常磨损的原因主要是由机械、热和化学三种作用的综合结果,即由工件材料中硬质点的刻划作用产生的硬质点磨损,山压力和强烈磨擦产生的黏结磨损,由高温下产生的扩散磨损,由氧化作用等产生的化学磨损等几方面的综合作用.16.答:衡量切削加工性的指标因加工情况不同而不尽相同,一般可归纳为以下几种:〔1〕以刀具耐用度衡量切削加工性在相同的切削条件下,刀具耐用度高,切削加工性好.〔2〕以切削速度衡量切削加工性在刀具耐用度相同的前提下,切削某种工件材料允许的切削速度越快,其切削加工性越好;反之切削某种工件材料允许的切削速度越慢,切削加工性越差.〔3〕以切削力和切削温度衡量切削加工性在相同的切削条件下,切削力大或切削温度高,那么切削加工性差.当机床动力缺乏时.,常用此指标衡量切削加工性.〔4〕以加工外表质量衡量切削加工性假设易获得好的加工外表质量,那么切削加工性好.〔5〕以断屑性能衡量切削加工性在自动机床、组合机床及自动生产线上,或者对断屑性能要求很高的工序〔如深孔钻削、盲孔钻削等〕中,常采用此指标衡量切削加工性.。
金属切削原理和刀具(第版课后习题-答案)
第一章:刀具几何角度及切削要素1-1 车削直径80mm ,长200mm 棒料外圆,若选用ap=4mm ,f=0.5mm ,n=240r/min ,试计算切削速度vc ,机动切削时间tm ,材料去除率Q 是多少?答:切削速度 机动时间材料去除率Q 1-2 正交平面参考系中参考平面pr ,ps ,po 及刀具角度γo ,αo ,κr ,λs 如何定义?答:基面pr :过切削刃上选定点,平行或垂直与刀具上的安装面(轴线)的平面切削平面Ps :过切削刃上选定点,与切削刃相切并垂直于基面的平面正交平面po :过切削刃上选定点,同时垂直于基面和切削平面的表面前角γo :在正交平面中测量的,基面和前刀面的夹角后角αo :在正交平面中测量的,切削平面和后刀面的夹角,主偏角κr :在切削平面中测量的,切削刃和进给运动方向的夹角。
刃倾角λs :在切削平面中测量的,切削刃和基面的夹角。
1-3法平面参考系与其基本角度的定义与正交平面参考系及其刀具角度的定义有何异同?在什么情况下, γo= γn答:法平面参考系和正交平面参考系的相同点:都有基面和切削平面。
不同点:法平面参考系的法平面是过切削刃选定点垂直于切削刃的表面,法平面不一定垂直于几面;正交平面参考系中的正交平面是过切削刃选定点同时垂直于切削平面和基面的表面。
刀具角度定义的相同点为:都有偏角,刃倾角。
不同点是:法平面参考系中定义前角和后角分别为法平面中测量的法前角和法后角;而正交平面参考系定义的前角和后角为正交平面中测量的前角和后角。
只有当刀具的刃倾角为0时,γo= γn1-4假定进给工作平面pf ,背平面pp ,假定工作平面参考系刀具角度是如何定义的?在什么情况下γf= γo , γp= γo答:假定工作平面Pf :过切削刃选定点,平行与假定进给运动方向并垂直于基面的平面背平面Pp :过切削刃上选定点,同时垂直于假定工作平面和基面的平面。
假定工作平面参考系刀具角度定义了在基面中测量的主偏角和副偏角,在假定工作平面Pf 中测量的侧前角和侧后角,背平面Pp 中测量的背前角和背后角。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
《金属切削原理》作业(一)答案
《金属切削原理》作业(一)
一、填空题:
.刀具材料的种类很多,常用的金属材料有碳素工具钢、合金工具钢、高速钢、硬质合金;非金属材料有陶瓷、金刚石、立方氮化硼等。
金属及非金属。
(√)
.刀具寿命的长短、切削效率的高低与刀具材料切削性能的优劣有关。
(√)
.安装在刀架上的外圆车刀切削刃高于工件中心时,使切削时的前角增大,后角减小。
(√)
.刀具磨钝标准表中,高速钢刀具的值均大于硬质合金刀具的值,所以高速钢刀具是耐
磨损的。
(×)
.刀具几何参数、刀具材料和刀具结构是研究金属切削刀具的三项基本内容。
(√)
.由于硬质合金的抗弯强度较低,冲击韧度差,所取前角应小于高速钢刀具的合理前角。
(√)
.切屑形成过程是金属切削层在刀具作用力的挤压下,沿着与待加工面近似成°夹角滑移的过程。
(√)
.积屑瘤的产生在精加工时要设法避免,但对粗加工有一定的好处。
(×)
.切屑在形成过程中往往塑性和韧性提高,脆性降低,使断屑形成了内在的有利条件。
(×)
(√)
.当粗加工、强力切削或承冲击载荷时,要使刀具寿命延长,必须减少刀具摩擦,所以后角应取大些。
(×)
三、选择题(将正确答案填在空格内)
.在中等背吃刀量时,容易形成“”形切屑的车刀卷屑槽宜采用。
、外斜式、平行式、内斜式)
.刀具产生积屑瘤的切削速度大致是在范围内。
、低速、中速、高速
.切削过程中,车刀主偏角κ增大,切削力。
、增大、不变、减小
.前刀面上(刀屑间)的磨擦是()
、外磨擦、内磨擦、内磨擦与外磨擦兼有之
.车削时切削热主要是通过和进行传导的。
、切屑、工件、刀具、周围介质
.刀具磨钝标准通常都按后刀面的磨损值制订值的。
、月牙洼深度、后刀面、月牙洼深度
.刀具磨损过程的三个阶段中,作为切削加工应用的是阶段。
、初期磨损、正常磨损、急剧磨损
.车削时为降低表面精糙度,可采用()的方法进行改善。
、增大主偏角、增大进给量、增大副偏角、增大刀尖圆弧半径
.切削塑性较大的金属材料时形成切屑,切削脆性材料时形成切屑。
、带状、挤裂、粒状、崩碎
四、简答题:
、简述楔角:。
