数字音乐盒
数字音乐盒
单片机课程设计报告
数字音乐盒
摘要
本设计是基于51系列的单片机进行的数字音乐盒的设计，可以完成演奏音乐，显示乐曲播放的时间，并驱动LCD,显示歌曲号及播放时间，也可在LED显示歌曲号。
音乐盒的设计过程在硬件与软件方面进行同步设计。硬件方面从功能考虑，首先选择内部存储资源丰富的AT89C51单片机，输入采用4×4矩阵键盘，显示采用七段显示数码管LED。软件方面从分析音乐盒功能、流程图设计，再到程序的编写进行系统设计。
设计的结果能够完成演奏乐曲(最少三首乐曲，每首不少于30秒)，开机时有英文欢迎提示字符，播放时显示歌曲序号(或名称)，可通过功能键选择乐曲，暂停，播放。在设计的同时对单片机的理论基础和外围扩展知识进行了比较全面准备。在硬件与软件设计时，没有良好的基础知识和实践经验会受到很大限制，每项功能实现时需要那种硬件，程序该如何编写等，没有一定的基础就不可能很好的实现。
具体实现功能:
1.利用I/O口产生一定频率的方波，驱动蜂鸣器，发出不同的音调，从而
演奏乐曲(最少三首乐曲，每首不少于30秒)。
2(采用LCD显示信息。
3(开机时有英文欢迎提示字符，播放时显示歌曲序号(或名称)。
4(可通过功能键选择乐曲，暂停，播放。
5(显示乐曲播放时间或剩余时间。
目录
1概
述 ..................................................................... .. (3)
1.1单片机总体功能简介...................................................................... . (4)
1.2输入键盘功能综
述 ..................................................................... .. (4)
1.3 输出LED显示功能综
述 ..................................................................... ....... 4 2系统总体方案及硬件设
计 ..................................................................... (7)
2.1系统设计要
求 ..................................................................... . (7)
2.2总体设计方
案 ..................................................................... . (7)
2.3系统硬件设
计 .....................................................................
......................... 7 3 软件设
计 ..................................................................... .. (9)
3.1矩阵键盘设
计 ..................................................................... . (9)
3.2音乐盒模块设
计 ..................................................................... ................... 10 4 Proteus软件仿
真 ..................................................................... . (11)
4.1Proteus ISIS简
介 ..................................................................... .. (11)
4.2Proteus运行流
程 ..................................................................... .. (11)
4.3Proteus功能仿
真 ..................................................................... ................... 12 5课程设计体
会 ..................................................................... ................................. 13 参考文
献 ..................................................................... ........................................... 14 附1 源程序代
码 ..................................................................... ............................... 15 附2 系统原理
图 ..................................................................... . (32)
1
1概述
单片机是单片微型机的简称，故又称为微控制器MCU(Micro Control Unit)。通常由单块集成电路芯片组成，内部包含有计算机的基本功能部件:中央处理器CPU，存储器和I/O接口电路等。因此，单片机只要和适当的软件及外部设备相结合，便可成为一个单片机控制系统。
1.1单片机总体功能简介
单片机是在工业测控需要背景下而产生的，在一个应用系统中。按照测控系统的特点和要求，单片机的应用可分为单机应用和多机应用两大类。我们这次要完成的单片机课程设计就是它的单机应用，下面在介绍一下单片机在单机应用领域内的主要内容。
(1)智能产品
单片机与传统机械产品相结合，使传统机械产品结构简化，控制智能化，购成新一代机电一体化产品。目前，利用单片机构成的智能产品已广泛应用于家用电器、办公设备、数控机床、纺织机械、工业设备等行业。
(2)智能仪表
目前，各种传感器、变送器、控制仪表已普遍采用单片机应用系统。它集测量、处理、控制功能于一体，具有各种智能化功能，如存储、数据处理、查找、判断、联网和语音等功能。
2
单片机构成的智能仪表，能使仪表具有数字化、智能化、多功能化、综合化、柔性化等优点，赋予测量仪表以崭新的面貌，使传统的仪器、仪表发生根本性的变革，它代表了仪器仪表的发展趋势。
(3)测控技术
用单片机构成的各种工业控制系统中的数据采集系统具有工作稳定可靠、抗干扰能力强的优点，如炉温恒温控制系统、电镀生产自动控制系统等。
(4)智能接口
在计算机系统，特别是较大型的工业测控系统中，除通用外部设备外，还由许多外部通信、采集、多路分配管理、驱动控制等接口。这些外部设备与接口如果完全由主机进行管理，势必会造成主机负担过重，运行速度降低，接口的管理水平也不可能提高。如果用单片机进行接口的控制与管理，单片机与主机可并行加工处理，可以大量降低接口的通信密度，极大的提高了接口控制管理水平。在一些通用计算机外部设备上，已实现了单片机的键盘管理、打印机控制、绘图仪控制、硬盘驱动控制等。
1.2输入键盘功能综述
由于16个按键比较多，所以采用4×4矩阵编码键盘，在键盘设计总需要进行程序消抖，因为当按键按下时会有3,4MS的抖动时间，程序扫描速度非常快，如果没有消除抖动程序的，程序会检测到多次按键按下。
1.3 输出LED显示功能综述
在单片机应用系统中常用的显示器有发光二极管数码显示器LED和液晶显示器LCD。LED显示器具有耗电少、成本低廉、配置简单灵活，抗干扰性强等优点，但显示内容有限，且不能显示图形，因而其灵活性受到限制;LCD显示器除了具有LED 特点外还能显示图形，但其驱动比较复杂。
本系统设计的计算器输出部分采用LED，因为音乐盒是8位显示，所以用8位7段LED动态显示，利用软件节省硬件外部资源。
1.4 AT89C51 单片机的主要特性
AT89C51单片机的主要工作特性是:内含4KB的可编程闪烁存储器,擦写次数1000次;内含128字节的RAM, 具有32根可编程I/O线,具有2个16位可编程定时器,具有6个中断源、5个中断矢量、2级优先权的中断结构,具有1个全双工的可编程串行通信接口,具有1个数据指针DPTR,两种低功耗工作模式,即空闲模式和掉电模式，具有可编的3级程序锁定位,
1.5 单片机引脚及功能
3
U11939XTAL1P0.0/AD0 38P0.1/AD137P0.2/AD21836XTAL2P0.3/AD3
35P0.4/AD434P0.5/AD533 P0.6/AD6932RSTP0.7/AD7
21P2.0/A822P2.1/A923 P2.2/A102924PSENP2.3/A113025ALEP2.4/A12
3126EAP2.5/A1327P2.6/A1428 P2.7/A15
110P1.0P3.0/RXD 211P1.1P3.1/TXD312P1.2P3.2/INT0413P1.3P3.3/INT1
514P1.4P3.4/T0615P1.5P3.5/T1716 P1.6P3.6/WRAT89C51817P1.7P3.7/RD 图1-1单片机引脚
-
AT89C51 单片机采用40引脚的双列直插封装(DIP)形式,其引脚图如图所示Vcc:电源电压输入引脚
GND:电源地
P0口:P0口为一个8位漏级开路双向I/O口,每脚可吸收8TTL门电流。当P1
口的管脚第一写“1”时,被定义为高阻输入口。P0口能够用于外部程序数据存储器,它可以被定义为数据/地址的低8位。
P1口:P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入“1”后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在FLASH编程和校验时，P1口作为第八位地址接收。
P2口:P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。P2口在FLASH编程和校验时接收高八位地址信号和控制信号。 P3口:P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL门电流.P3口也可作为AT89C51的一些特殊功能口，如下表所示:
4
表1-2
管脚备选功能备注
P3.0 RXD 串行输入口 P3.1 TXD 串行输出口 P3.2 /INT0 外部中断0 P3.3
/INT1 外部中断1 P3.4 T0 记时器0外部输入 P3.5 T1 记时器1外部输入 P3.6 /WR 外部数据存储器写选通 P3.7 /RD 外部数据存储器读选通
P3口同时为闪烁编程和编程校验接收一些控制信号。
RST:复位输入。当振荡器复位器件时，要保持RST脚两个机器周期的高电平时间。
ALE/PROG:当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的地位字节。在FLASH编程期间，此引脚用于输入编程脉冲。在平时，ALE端以不变的
频率周期输出正脉冲信号，此频率为振荡器频率的1/6。因此它可用作对外部输出的脉冲或用于定时目的。然而要注意的是:每当用作外部数据存储器时，将跳过一个ALE脉冲。如想禁止ALE的输出可在SFR8EH地址上置0。此时，ALE只有在执行MOVX，MOVC指令是ALE才起作用。另外，该引脚被略微拉高。如果微处理器在外部执行状态ALE禁止，置位无效。
/PSEN:外部程序存储器的选通信号。在由外部程序存储器取指期间，每个机器周期两次/PSEN有效。但在访问外部数据存储器时，这两次有效的/PSEN信号将不出现。
/EA/VPP:当/EA保持低电平时，则在此期间外部程序存储器(0000H-FFFFH)，不管是否有内部程序存储器。注意加密方式1时，/EA将内部锁定为RESET;当/EA端保持高电平时，此间内部程序存储器。在FLASH编程期间，此引脚也用于施加12V 编程电源(VPP)。
XTAL1:反向振荡放大器的输入及内部时钟工作电路的输入。 XTAL2:来自反向振荡器的输出。
5
2系统总体方案及硬件设计
2.1系统设计要求
音乐盒设计要求: 数字
1.利用I/O口产生一定频率的方波，驱动蜂鸣器，发出不同的音调，从而演奏乐曲(最少三首乐曲，每首不少于30秒)
2(采用LCD显示信息
3(开机时有英文欢迎提示字符，播放时显示歌曲序号(或名称)
4(可通过功能键选择乐曲，暂停，播放。
5(选作内容:显示乐曲播放时间或剩余时间
6. 编写程序，用Proteus软件进行仿真。
2.2总体设计方案
根据计算器的输入功能需求，采用4×4矩阵键盘，采用矩阵键盘也是利用软件节省硬件，利用内部ROM，进行循环查询。扬声器可以用一个准I,O口。
6
2.3系统硬件设计
图2-1系统总体硬件图
7
+
图2-2 LED数码显示电路
原理说明:当键盘有键按下时，判断键值，启动计数器T0，产生一定频率的脉冲，驱动蜂鸣器，放出乐曲。同时启动定时器T1，显示乐曲播放的时间，并驱动LCD,显示歌曲号及播放时间。也可在LED显示歌曲号。
(1) 硬件电路中用P1.0~P1.7控制按键，其中P1.0~P1.3扫描行，P1.4~P1.7扫描列。
(2) 用P0.0~P0.7，P2.0~P2.7控制LED,其中P0.0~P0.7控制七段码
a,b,c,d,e,f,g,用P2.0~P2.7为数码管位选信号。
(3) 用，P2.0~P2.2作为LCD的RS,R/W,E的控制信号。用P0.0~P0.7作为LCD 的D0~D7的控制信号。
(4) 用P3.7口控制蜂鸣器。
(5) 电路为12MHZ晶振频率工作，起振电路中C1,C2均为30pf。
8
3 软件设计 3.1矩阵键盘设计
键盘有两类，一类是编码键盘，即键盘上闭合键的识别由专门硬件来完成;
另一类是非编码键盘，键盘上键入即闭合键的识别由软件来实现。本系统的设计
采用非编码键盘，程序采用扫描方式。
开始
P3端口初始化
读取P3端口状
态
是否有键按下
延迟10MS
是否有键按下
根据键值执行
图3-1扫描流程图
表3-1键盘示意图
0 1 2 3
4 5 6 7
8 9 A B
C D E F
9
3.2音乐盒模块设计
图3-2控制流程图
附:
按键功能说明:1~A:十首歌曲;C:上一首歌曲;D:下一首歌曲;E:歌曲暂停;F:开机画面
10
4 Proteus软件仿真
4.1Proteus ISIS简介
Proteus ISIS是英国Labcenter它运行于Windows操作系统上，可以仿真、分析(SPICE)各种模拟器件和集成电路。
该软件的特点是:
1)全部满足我们提出的单片机软件仿真系统的标准，并在同类产品中具(
有明显的优势。
(2)具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统
2的仿真、RS,232动态仿真、I C调试器、SPI调试器、键盘和LCD系统仿真的功能;有各种虚拟仪器，如示波器、逻辑分析仪、信号发生器等。
(3)目前支持的单片机类型有:ARM7系列、68000系列、8051系列、AVR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯片。
(4)支持大量的存储器和外围芯片。
总之，该软件是一款集单片机和SPICE分析于一身的仿真软件，功能极其强大，可仿真ARM、51、AVR、PIC。
4.2Proteus运行流程
Proteus ISIS的工作界面是一种标准的Windows界面，如图所示。
包括:标题栏、主菜单、标准工具栏、绘图工具栏、状态栏、对象选择按钮、预览对象方位控制按钮、仿真进程控制按钮、预览窗口、对象选择器窗口、图形编辑窗口。
运行Proteus程序后，进入软件的主界面。通过左侧工具栏中的P(从库中选择元件命令)命令，在Pick Devices 左侧窗口中选择所需元件的关键字，然后放置元件并调整方向和位置以及参数设置，最后进行连线。
4.3Proteus功能仿真
Proteus仿真效果
最后载入hex文件后可以进行模拟仿真，可以全速运行也可以单步调试运行。
11
图4-1系统仿真图
12
5课程设计体会
这次课程设计根据课题要求，复习了这学期所学的单片机内容，通过查询相关的资料，比较全面地了解了51系列单片机的相关知识。根据课程设计的要求和自己通过参考有关资料拟的方案，写好程序流程图，在程序流程图的基础上，根据芯片的功能写出相应的程序，达到能够实现所要求的功能的目的。在写程序时，在每条指令后都写好注释，以便在程序出错的检查过程中可以更容易查找得到。
这次的单片机课程设计重点是理论与实际的相结合，不单单只是书上的一条条分离的指令。通过这次设计让我更系统的了解了个个指令以及单片机的扩展内容，为以后在实际工作中进行相关项目的设计积累了一定地经验。
通过这次毕业设计，使我得到了一次用专业知识、专业技能分析和解决问题全面系统的锻炼。使我在单片机的基本原理、单片机应用系统开发过程，以及在常用编程设计思路技巧(特别是汇编语言)的掌握方面都能向前迈了一大步。
13
参考文献
【1】马忠梅,刘宾,戚军,马岩. 单片机C语言WINDOWS环境编程宝典. 北京:
北京航空航天大学出版社，2003
【2】马忠梅，籍顺心，张凯，马岩.单片机的C语言应用程序设计(第4版) 北京航空航天大学出版社，2007 北京:
【3】何立民. 单片机高级教程( 第1版(北京:北京航空航天大学出版社，2001 【4】赵晓安. MCS-51单片机原理及应用. 天津:天津大学出版社，2001.3 【5】李广第( 单片机基础( 第1版(北京:北京航空航天大学出版社，1999 【6】徐惠民、安德宁( 单片微型计算机原理接口与应用( 第1版( 北京: 北京邮电大学出版社，1996
【7】何立民(单片机与嵌入式系统应用，2002年，第5期:P5~8 【8】夏继强. 单片机实验与实践教程. 北京:北京航空航天大学出版,，2001 【9】陈志强胡辉. 单片机应用系统设计实践指南. 机械工业出版社，2005 【10】肖洪兵. 单片机应用技术.电子工业出版社，2001
14
附录1 源程序代码
RS BIT P2.0 ;定义液晶显示端口标号 RW BIT P2.1
E BIT P2.2
;********************************************
L50MS EQU 60H
L1MS EQU 61H
L250MS EQU 62H
SEC EQU 65H
MIN EQU 64H
HOU EQU 63H
;*******************************************
org 0000h
ljmp main
ORG 000BH
LJMP TT0
ORG 001BH
LJMP T1INT
org 1000h
main:
;-----------------------;液晶初始化
MOV SP,#70H
MOV P0,#01H ;清屏
CALL ENABLE
MOV P0,#38H ;8位，2行显示
lCALL ENABLE
MOV P0,#0FH ;屏显on，光标on,闪烁on lCALL ENABLE
MOV P0,#06H ;计数地址加1，显示幕on lCALL ENABLE
;-------------------------------内存初始化 lcall initil ;-------------------------------
key1:
lcall key
lcall modd ljmp key1
;---------------------键盘扫描
15
key:
nop
nop
lcall ks
jnz k1 ;有按键转到K1
lcall kaiji lcall SOP xn:
ljmp key
k1:
lcall modd lcall modd lcall ks
jnz k2
ljmp key
k2:
mov R2,#0feh ;读键盘 mov R4,#00h k3:
mov A,R2
mov P1,A
mov A,P1
JB ACC.4,L1 ;为1跳转，第一行无按键
mov a,#00h ljmp lk
L1:
jb acc.5,L2 mov a,#04h ljmp lk
L2:
jb acc.6,L3 mov a,#08h ljmp lk
L3:
jb acc.7,next1
mov a,#0ch ;-------------------------------------------------------
lk:
16
add a,R4
push acc
k4:
lcall delay1 ;若同时有其他按键，则等待
lcall ks
jnz k4
;-------------------------------------------------------- mov r3,#07h
clr a
mov r0,#30h mov r1,#31h mm1:
mov a,@r1
mov @r0,a
inc r0
inc r1
djnz r3,mm1 pop acc
mov @r0,a RET
;------------------------------------------------------ next1:
inc R4 ;------列扫描 mov a,R2
JNB acc.3,n2 ljmp n1
n2:
ljmp key
n1:
rl a
mov R2,a
ljmp k3
;---------------------------------------------- ks:
mov a,#0f0h ;判断P1口 mov P1,a
nop
nop
17
mov a,P1
cpl a
anl a,#0f0h
RET
;-------------------------------------------------- DELAY1:
SETB RS0
dl:
mov R5,#0ah
dl2:
mov R6,#63
dl3:
nop
nop
djnz R6,dl3
djnz R5,dl2
CLR RS0
RET
;--------------------------------------------------- ;30H-37H初值为零
;---------------------------------------------------- initil:
mov r3,#08h
mov r0,#30h
m1:
mov @r0,#00h
inc r0
djnz r3,m1
RET
;---------------------------------------------------- ;显示
;--------------------------------------------------- modd:
MOV P0,#8EH
lCALL ENABLE mov A,37H
mov DPTR,#TABLE3 MOVC A,@A+DPTR
18
lCALL WRITE2 RET
(完整版)基于51单片机的电子八音盒详细设计步骤
一、设计目的 利用8052单片机结合内部定时器设计一个八音盒，按下单键可以演奏预先设置的歌曲旋律。 二、设计要求 其基本功能为：1，使用LED显示器来显示目前演奏的歌曲编号；2，具有8个按键操作来选择演奏哪一首歌曲；3，内建8首歌曲旋律，按下单键可以演奏歌曲。 三、设计器材 T89C52单片机、晶振、八个按键、二位一体共阳极数码管、电阻电容若干、导线。 四、设计方案及分析 设计思路： (1)选择8052单片机，通过T0定时中断，并配合P2.0引脚输出音频频率。 (2)P2.0引脚输出接蜂鸣器。 (3)通过P0口接LED。 (4)P1口接键盘，输入歌曲号。 音符产生方法： 不同的音调有不同的频率。频率不同，音调也就不同。 利用定时器，使其工作在模式1，定时中断，然后控制P2.0引脚的输出每次取反，就可以在P2.0的引脚输出相应的方波频率。改变计数初值，就改变了频率。定时器的定时时间等于半个周期，定时时间到就输出脉冲取反，重复此过程，就可在P2.0引脚得到一音频的脉冲。 如：中音1的频率=523HZ，周期T=1/523=1912us； 定时器的定时时间为：T/2=1912/2us=956us； 计算得TH0,TL0的计数初值THTL=64580 下面是个音符计数初值
节拍产生方法： 音乐中的节拍用延时时间产生。假设1/4拍执行一次延时程序，这1/2拍就执行两次延时程序，所以只要求出1/4延时时间，其余的节拍就是他的倍数。为方便记谱，将节拍数也进行编码，如下： 建立曲谱编码表： 编谱用8位编码，高4位代表音符，低4位代表节拍。如5 6中音5，中音6，都是1/2拍，则编码为：82H 92H 程序清单： #include
音乐盒课程设计报告
音乐盒课程设计报告 XXXXXXXXXXXXX 一、项目概述： 随着社会的发展进步，许多人性化的电子产品被用在人们的日常生活中，而单片机被广泛运用到人们长期接触的事物上，比如银行交易窗口的滚动字幕，还有各种彩灯的控制，手机、计算机、机器人等各行各业中。基于AT89C52单片机的数字音乐盒就是这类产品，它不仅给人们带来了快乐，而且提高了人们的生活质量。 二、项目要求： 基于AT89C52单片机的数字音乐盒的设计要求如下： （1）用AT89C2单片机的I/O端口产生一定频率的方波，驱动蜂鸣器，发出不同的音调，从而演奏乐曲。 （2）共有10首乐曲，每首乐曲都有相应的按键控制，并且有开关键、暂停键、上一曲以及下一曲的控制键。 （3）LCD液晶显示歌曲的序号、播放时间、开机时显示英文欢迎提示字符。 三、知识要点： （一）、AT89C2芯片资料： 1）功能说明： 1、兼容MCS51指令系统。 2、8k可反复擦写(大于1000次）Flash ROM。 3、2KB的E2PROM程序存储器，可擦写10万次 4、32个双向I/O口。 5、256x8bit内部RAM。 5、3个16位可编程定时/计数器中断。 6、时钟频率12MHz。 7、1个可编程UART串行通道。 8、2个外部中断源，共9个中断源,6个中断矢量。 9、2个读写中断口线，3级加密位。 10、低功耗空闲和掉电模式，软件设置睡眠和唤醒功能。 11、有PDIP、PQFP、TQFP及PLCC等几种封装形式，以适应不同产品的需求。 2）引脚说明：
AT89C52是51系列单片机的一个型号，它是ATMEL公司生产的。AT89C52为40 脚双列直插封装的8 位通用微处理器，采用工业标准的C51内核，在内部功能及管脚排布上与通用的8xc52 相同，其主要用于会聚调整时的功能控制。功能包括对会聚主IC 内部寄存器、数据RAM及外部接口等功能部件的初始化，会聚调整控制，会聚测试图控制，红外遥控信号IR的接收解码及与主板CPU通信等。主要管脚有：XTAL1（19 脚）和XTAL2（18 脚）为振荡器输入输出端口，外接12MHz 晶振。RST/VPd（9 脚）为复位输入端口，外接电阻电容组成的复位电路。VCC（40 脚）和VSS（20 脚）为供电端口，分别接+5V电源的正负端。P0~ P3 为可编程通用I/O 脚，其功能用途由软件定义，在本设计中，P0 端口（32~39 脚）被定义为 N1 功能控制端口，分别与N1的相应功能管脚相连接，13 脚定义为IR输入端，10 脚和11脚定义为I2C总线控制端口，分别连接N1的SDAS（18脚）和SCLS（19脚）端口，12 脚、27 脚及28 脚定义为握手信号功能端口，连接主板CPU 的相应功能端，用于当前制式的检测及会聚调整状态进入的控制功能。 本项目使用到的单片机引脚说明： 1）20、40号引脚分别接地和+5V电源。 2）18、29号引脚分别接振荡器反相放大器的输出端和振荡器反相放大器的及内部时钟发生器的输入端。 3）9号引脚接RST复位电路。 3）单片机使能信号接31号引脚，接+5V。 4）17号引脚（P3.7）接蜂鸣器电路通过定时器控制P3.7引脚上方波的占空比可以实现驱动蜂鸣器，发出不同的音调的功能。 5）P1端口控制4×4矩阵键盘，其中P1.0~P1.3 进行列扫描，P1.4~P1.7进行行扫描。6）P0端口用于接液晶显示器的数据位，由于P0端口驱动能力小，需外接电源和上拉电阻，此项目中接1K的排阻。 （二）、LCD1602资料： 1）、LCD1602介绍： 1602液晶显示器也叫1602字符型液晶它是一种专门用来显示字母、数字、符号等的点阵型液晶模块它有若干个5X7或者5X11等点阵字符位组成，每个点阵字符位都可以显示一个字符。每位之间有一个点距的间隔，每行之间也有也有间隔，起到了字符间距和行间距的作用，正因为如此所以他不能显示图形。 LCD1602是指显示的内容为16X2,即可以显示2行，每行16个字符液晶模块（显示字符和数字）。 1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A” 。 2）1602引脚说明：
基于51单片机数字音乐盒的设计
单片机实物设计 题目: 单片机音乐盒设计 班级： K0312416-17 姓名：湛俊朱斌杨裕庆 学号：K031241705 K031241632 K031241737
摘要 本设计是一个基于STC89C51RC系列单片机的音乐盒，依据单片机技术原理，通过硬件电路制作以及软件编译，设计制作出一个多功能多功能音乐盒。该音乐盒主要由按键电路、复位电路、时钟电路以及蜂鸣器组成。本音乐盒共有四首歌曲，用4个按键控制。播放歌曲时，蜂鸣器发出某个音调。本设计利用KEIL编程软件对音乐盒源程序进行编程并调试，配合PROTEUS 仿真软件对硬件进行仿真调试，节约了设计时间。 【关键词】STC89C51RC 按键蜂鸣器 LCD1602液晶
目录 前言 ................................................................................................................................. 第一章工作原理 .............................................................................................................. 1.1设计目标 ............................................................................................................... 第二章软件设计与分析................................................................................................... 2.1 软件设计的组成................................................................................................... 2.2 各部分软件分析 ................................................................................................. 2.2.1 延时165MS,即十六分音符子函数 .......................................................... 2.2.2 延时1MS子函数...................................................................................... 2.2.3 定时器0中断子函数 .............................................................................. 2.2.4 播放音乐子函数...................................................................................... 2.5 定时器1中断子函数.................................................................................. 2.6 按键扫描子函数 ......................................................................................... 2.2.7 主函数..................................................................................................... 2.3 总源程序 ............................................................................................................ 第三章软件仿真 .............................................................................................................. 3.仿真图...................................................................................................................... 3.1 元件清单 ............................................................................................................... 总结 ..................................................................................................................................... 参考文献..............................................................................................................................
数字音乐盒课程设计
基于单片机多功能数字音乐盒 《单片机原理及应用》课程设计任务书 一、目的意义 《单片机原理及应用》是高校工程专业的一门专业基础课，该门课程具有很强的实践性。通过课程的学习，使学生掌握基本概念、基本理论和基本技能，为今后从事相应的生产设计和科研工作打下一定的基础。因此，除课程的理论教学和实验教学外，课程设计也是一个必要和重要的实践教学环节。通过课程设计，进一步培养学生理论联系实际的能力，学会正确地分析工程实际问题，善于查阅参考文献，准确地选择相应的数据、参数，具备全面地解决实际问题的素质，同时课程设计也为今后的毕业设计打下基础。 二、设计时间、地点、班级 时间：第16、17周（二周） 地点：三教433 、426 班级：09电气99人 三、设计内容 （二十）基于单片机的多功能数字音乐盒的设计 1、功能描述 用A T89S52单片机的I/O口产生一定频率的方波，驱动蜂鸣器，发出不同的音调，从而演奏乐曲。 共有4乐曲，每首乐曲都由相应的按键控制，并且有开关键、暂停键、上一曲以及下一曲控制键。 按键输入电路的设计 复位电路的设计；时钟电路的设计 显示电路及驱动电路的设计；扫描模式的选择设计 系统主程序及子程序的设计；元件及元件参数的选择
前言：本设计是以AT89C51芯片的电路为基础，外部加上放音设备，以此来实现音乐演 奏控制器的硬件电路，通过软件程序来控制单片机内部的定时器使其演奏出优美动听的音乐。用户可以按照自己的喜好选择音乐并将其转化成机器码存入单片机的存储器中。对于不同型号的单片机只需要相应的改变一下地址即可。该软、硬件系统具有很好的通用性，很高的实际使用价值，为广大的单片机和音乐爱好者提供了很好的借鉴。 1、 设计原理及相关说明 设计原理：通过按键给单片机的P2口输入低电平，进而利用程序来判断是否执行某一播放功能。而利用单片机的定时器0中断来控制播放乐曲。 2.1芯片AT89C51的介绍 AT89C51是一种带4K 字节闪存可编程可擦除只读存储器（FPEROM ）的低电压，高性能CMOS 8位微处理器，俗称单片机。AT89C2051是一种带2K 字节闪存可编程可擦除只读存储器的单片机。单片机的可擦除只读存储器可以反复擦除100次。该器件采用ATMEL 高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。由于将多功能8位CPU 和闪烁存储器组合在单个芯片中，ATMEL 的AT89C51是一种高效微控制器，AT89C2051是它的一种精简版本。AT89C51单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。外形及引脚排列如图2.1 图3.2 AT89C51
数字音乐盒的设计讲解
单片机与接口技术课程设计(论文) 数字音乐盒的设计 院（系）名称电子与信息工程学院专业班级通信121班 学号120405003 学生姓名潘凤麟 指导教师高影讲师起止时间：2015.7.4—2015.7.13
课程设计（论文）任务及评语 院（系）：电子与信息工程学院教研室：通信工程
摘要 单片机是把CPU、存储器和I/O接口集成在一片半导体硅片上的微型计算机。本次课程设计所设计出的数字音乐盒就是基于单片机的一个系统。它的的硬件电路部分采用Proteus软件进行设计，以AT89C51单片机作为主芯片，用其I/O口产生不同频率的方波来驱动蜂鸣器发出不同的音调，再配以LCD显示屏和4*4键盘实现必要的显示和控制。软件部分采用Keil与Proteus进行联合仿真，并用汇编语言来设计程序，把用Keil生成的HEX文件写入到单片机中即可实现设计所要求的功能。 通过Proteus与Keil的联合仿真，该数字音乐盒可播放3首不同的歌曲，并可通过LCD显示屏显示歌曲名称或序号；可通过4*4键盘实现对歌曲的选择，暂停，与播放功能，故仿真结果符合设计要求。 关键词：数字音乐盒；LCD显示屏；键盘
目录 第1章绪论 (1) 1.1 AT89C51简介 (1) 1.2 仿真环境简介 (2) 1.3本文研究内容 (3) 第2章数字音乐盒硬件电路图的设计与分析 (4) 2.1 总体设计方案分析 (4) 2.2 数字音乐盒部分电路原理说明 (4) 2.2.1 蜂鸣器驱动部分电路图与原理说明 (4) 2.2.2 LCD显示部分电路图与原理说明 (5) 2.2.3 键盘控制部分电路图与原理说明 (6) 第3章数字音乐盒的软件设计 (7) 3.1 数字音乐盒总体软件程序流程图与分析 (8) 3.2 数字音乐盒各子程序的设计与分析 (8) 3.2.1 系统初始化子程序设计与分析 (9) 3.2.2 LCD显示子程序设计与分析 (10) 3.2.3 蜂鸣器频率控制子程序设计与分析 (11) 3.2.4 键盘控制子程序设计与分析 (11) 第4章仿真结果与分析 (12) 4.1 仿真结果 (12) 4.2 仿真步骤与结果分析 (13) 第5章总结 (16) 参考文献 (17) 附录Ⅰ (18) 附录Ⅱ (19) 附录Ⅲ (20)
基于单片机的音乐盒设计_毕业设计
毕业设计 基于单片机的音乐盒设计 【摘要】本设计是一个基于A T89C51系列单片机的音乐盒，依据单片机技术原理，通过硬件电路制作以及软件编译，设计制作出一个多功能多功能音乐盒。该音乐盒主要由按键电路、复位电路、时钟电路以及蜂鸣器组成。使用两个按键控制音乐盒，一个用来切换歌曲，另一个用来切换8路LED的变化花样，本音乐盒共有两首歌曲，花样灯花样共计3种。播放歌曲时，蜂鸣器发出某个音调，与之对应的LED亮起。本设计利用KEIL编程软件对音乐盒源程序进行编程并调试，配合PROTEUS仿真软件对硬件进行仿真调试，节约了设计时间。 【关键字】音乐盒；A T89C51单片机；KEIL；PROTEUS；音调
Design Of Music Box Based On SCM Li Kun (Grade06,Class1, Major Computer Science and Technology, Computer Science and Technology Dept,Shaanxi University Of Technology,Hanzhong 723003,Shaanxi) Tutor: FENG Yong-Zheng Abstract:This design is a series based on A T89C51 microcontroller Music Box, based on principles of SCM technology, through the production of hardware and software compilation, designed a multi-function music box. Mainly by the keys of the music box circuit, reset circuit, clock circuit and the buzzer composition. Using two buttons control music box, one to switch songs, and the other is used to switch the 8 LED pattern changes, the music box has two songs, a total of three kinds of pattern light pattern. Play a song, the buzzer sounded a tone, corresponding LED lights up. This design using KEIL programming software to program the music box and debug source code, with the PROTEUS simulation software to simulate hardware, debugging, saving design time. Key Words: Music Box ;A T89C51 SCM; KEIL; PROTEUS; TONE
课程设计-数字音乐盒
单片机课程设计-数字音乐盒 课程设计要求：1.利用I/O口产生一定频率的方波，驱动蜂鸣器，发出不同的音调，从而演奏乐曲（最少三首乐曲，每首不少于30秒）2．采用LCD显示信息 3．开机时有英文欢迎提示字符，播放时显示歌曲序号（或名称） 4．可通过功能键选择乐曲，暂停，播放。 5．选作内容：显示乐曲播放时间或剩余时间 硬件电路：本设计中用到了89C51单片机，4*4键盘，蜂鸣器，16*2 LCD，七段 显示数码管LED。 原理说明：当键盘有键按下时，判断键值，启动计数器T0，产生一定频率的脉冲，驱动蜂鸣器，放出乐曲。同时启动定时器T1，显示乐曲播放的时间，并动LCD,显示歌曲号及播放时间。也可在LED显示歌曲号。 （1）硬件电路中用P1.0~P1.7控制按键，其中P1.0~P1.3扫描行，P1.4~P1.7扫描列。 （2）用P0.0~P0.7，P2.0~P2.7控制LED,其中P0.0~P0.7控制七段码a,b,c,d,e,f,g,用P2.0~P2.7为数码管位选信号。 （3）用，P2.0~P2.2作为LCD的RS,R/W,E的控制信号。用P0.0~P0.7作为LCD的D0~D7的控制信号。 （4）用P3.7口控制蜂鸣器。 （5）电路为12MHZ晶振频率工作，起振电路中C1,C2均为30pf。
电路图： 【试验时请仔细阅读后文说明！此图仅为我站制作，并不代表原作者意愿；若您制作成功，望在网络推广。】实验控制流程图如下：
S BIT P2.0 ;定义液晶显示端口标号 RW BIT P2.1 E BIT P2.2 ;******************************************** L50MS EQU 60H L1MS EQU 61H L250MS EQU 62H SEC EQU 65H MIN EQU 64H HOU EQU 63H ;******************************************* org 0000h ljmp main ORG 000BH LJMP TT0 ORG 001BH LJMP T1INT org 1000h main: ;-----------------------;液晶初始化 MOV SP,#70H MOV P0,#01H ;清屏 CALL ENABLE MOV P0,#38H ;8位，2行显示
基于AT89C51单片机的带彩灯外观音乐盒设计
基于AT89C51单片机的带彩灯外观音乐盒设计
基于AT89C51单片机的带彩灯外观音乐盒设计 摘要 随着人类社会的发展，人们对视觉、听觉方面的享受提出了越来越高的要求。小小的音乐盒可以给人们带来美好的回忆，提高人们的精神文化享受。传统音乐盒多是机械型的，体积笨重，发音单调，不能实现批量生产。本文设计的音乐盒是以AT89C51单片机为核心元件的电子式音乐盒，体积小，重量轻，能演奏音乐，功能多，外观效果多彩，配有彩灯,使用方便，本音乐盒有三个按键，key1控制彩灯，key2控制音乐，key3为总开关，可同时关闭音乐与彩灯。具有一定的商业价值。 关键字：AT89C51；音乐盒；按键；彩灯
Abstract Along with the development of human society, people of vision, hearing things put forward higher request. Small music box can bring good memories and improve people's spiritual culture. Traditional music box is heavy mechanical type, size, pronunciation and drab, cannot achieve batch production. Music box designed in this paper based on AT89C51 microcontroller as the core element of electronic music box, small size, light weight, can play music, multi-function, appearance and colorful, with a lantern,easy to use. The music box with three buttons , The key1 control Lantern, key2 control music, key3 total switch can turn off the music and lanterns. Have some commercial value. Keywords: AT89C51, music boxes, buttons, Lantern
数字音乐盒地设计与实现
课程设计报告 课程设计名称：微机系统综合课程设计课程设计题目：数字音乐盒的设计与实现
1 总体设计方案 1.1 题目介绍与要求 本次课程设计的任务是运用伟福Lab8000试验箱和keil软件设计并实现一个数字音乐盒，要求采用I/O产生一定频率的方波，从而驱动蜂鸣器发出不同的音调，演奏乐曲；并且需要采用七段数码管显示当前播放的歌曲序号和播放时间；还得通过数字键盘直接选择乐曲，控制选择上一曲和下一曲音乐，具有暂停和播放控制功能。 1.2设计思路 1.2.1音调的产生 频率的高低决定了音调的高低。音乐的十二平均率规定：每两个八度音（如简谱中的中音1和高音1）之间的频率相差一倍。在两个八度音之间又分为十二个半音。另外，音名A（简谱中的低音6）的频率为440Hz，音名B到C之间、E 到F之间为半音，其余为全音。由此可以计算出简谱中从低音1到高音1之间每个音名对应的频率，所有不同频率的信号都是从同一个基准频率分频得到的。 要产生音频脉冲，只要算出某一音频的周期（1/频率），然后将此周期除以2，即为半周期的时间。利用定时器计时这半个周期时间，每当计时到后就将输出脉冲的I/O反相，然后重复计时此半周期时间再对I/O反相，就可在I/O脚上得到此频率的脉冲。 利用51单片机的部定时器使其工作在计数器模式MODE1下，改变计数值TH0及TL0以产生不同频率的方法。 此外结束符和休止符可以分别用代码00H和FFH来表示，若查表结果为00H，则表示曲子终了；若查表结果为FFH，则产生相应的停顿效果。 例如频率为523Hz，其周期T=1/523=1912us，因此只要令计数器计时956us/1us=956，在每次技术956次时将I/O反相，就可得到中音DO（523Hz）。计数脉冲值与频率的关系公式如下：
基于AT89C51单片机的音乐盒的设计
1 前 言 乐曲演奏广泛用于自动答录装置、手机铃声、集团电话、及智 能仪器仪表设备。实现方法有许多种，在众多的实现方法中，以纯硬件完成乐曲演奏，随着FPGA 集成度的提高，价格下降，EDA 设计工具更新换代，功能日益普及与流行，使这种方案的应用越来越多。如今的数字逻辑设计者面临日益缩短的上市时间的压力，不得不进行上万门的设计，同时设计者不允许以牺牲硅的效率达到保持结构的独特性。使用现今的EDA 软件工具来应付这些问题，并不是一件简单的事情。FPGA 预装了很多已构造好的参数化库单元LPM 器件。通过EDA 软件工具，设计者可以设计出结构独立而且硅片的使用效率非常高的产品。 本文介绍在EDA 开发平台上利用单片机及汇编语言设计音乐硬件演奏电路，并定制单片机存储音乐数据，以十首乐曲为例，将音乐数据存储到单片机，就达到了以纯硬件的手段来实现乐曲的演奏效果。只要修改单片机所存储的音乐数据，将其换成其他乐曲的音乐数据，再重新连接到程序中就可以实现其它乐曲的演奏。
目录 摘要 (4) 第1章概述 (5) 第2章音乐盒的发音原理 (6) 2.1 播放音乐的原理 (6) 2.2 音符频率的产生 (6) 2.3 节拍频率的产生 (8) 第3章硬件电路设计 (9) 3.1 硬件电路 (9) 3.2 整体硬件电路 (10) 3.3 原理说明 (11) 2 2.4 键盘按键 (11) 第4章软件设计 (12) 4.1 程序设计流程 (12) 4.2 设计源程序代码 (12)
第5章仿真及调试 (13) 5.1 调试 (13) 5.2 仿真 (13) 5.3 程序调试中出现的问题及解决的办法 (15) 第6章设计小结及建议 (17) 致谢 (18) 参考文献 (19) 附录一元器件清单 (20) 附录二部分源程序代码 (21) 3
STC89C51单片机的数字音乐盒设计(含代码)
HEFEI UNIVERSITY FPGA综述报告 系别电子信息与电气工程系任课教师汪济洲 班级 姓名 成绩 日期
数字音乐盒设计 摘要:本设计是一个基于STC89C51系列单片机的音乐盒，依据单片机技术原理，通过硬件电路制作以及软件编译，设计制作出一个多功能音乐盒。该音乐盒主要由按键电路、复位电路、时钟电路以及蜂鸣器组成。使用两个按键控制音乐盒，一个用来切换歌曲，另一个用来切换8路LED的变化花样，本音乐盒共有两首歌曲，花样灯花样共计4种。播放歌曲时，蜂鸣器发出某个音调，与之对应的LED亮起。本设计利用KEIL编程软件对音乐盒源程序进行编程并调试，配合PROTEUS仿真软件对硬件进行仿真调试，节约了设计时间。 关键字:音乐盒 STC89C51单片机 KEIL PROTEUS 音调
目录 1概述 (3) 1.1设计方案 (3) 1.2研究内容 (3) 1.3音乐盒的功能结构图 (3) 2硬件设计 (4) 2.1总体设计框图 (4) 2.2各部分硬件设计及其原理 (4) 2.2.1 STC89C51简介 (4) 2.2.2 LED显示电路设计与原理 (5) 2.2.3 时钟振荡电路 (5) 2.3硬件电路图及功能 (6) 3软件设计 (7) 3.1音调、节拍以及编码的确定方法 (7) 4.1.1 音调的确定 (7) 4.1.2 节拍的确定 (8) 4.1.3 编码 (9) 4.2软件程序设计 (10) 4.2.1 程序流程图及相应代码块 (10) 4.2.2 程序源代码（见附录A） (14) 5调试 (14) 5.1检查硬件连接 (14) 5.2检查软件系统 (14) 5.3测试结果 (14) 5.3.1．总体运行图 (14) 5.3.2．花样灯4种花样图 (15) 参考文献 (16) 附录A 程序源代码及注释 (16)
单片机数字音乐盒程序设计
《单片机原理及应用》课程设计报告 题目数字音乐盒 学号1295054 姓名邢安超张凯旋罗杰 年级专业2012级自动化 指导教师黄云飞 完成日期2014 年 6 月7 日 安徽师范大学物理与电子信息学院 College of Physics and Electronic Information, Anhui Normal University
目录 摘要 (1) 引言 (2) 1 课程设计目的 (2) 2 课程设计任务及要求 (2) 4 设计原理 (3) 5 系统总体方案介绍 (4) 5.1 系统组成框图 (4) 5.2 音乐盒的功能 (4) 6 硬件设计 (4) 6.1 总体设计框图 (4) 6.2各部分硬件设计及其原理 (5) 6.3 硬件电路图及功能 (7) 7 软件设计 (8) 7.1 软件程序设计 (8) 8 调试 (9) 8.1 检查硬件连接 (9) 8.2 检查软件系统 (9) 8.3 测试结果 (9) 课程设计体会 (10) 参考文献 (10) 附录 (1)
数字音乐盒 邢安超张凯旋罗杰，皖江学院 摘要： 本设计是采用单片机为核心设计的数字音乐盒。它可以实现音乐的播放，可以通过功能键来选择乐曲，播放或暂停，并且可以通过LCD屏幕显示正在播放的歌曲的序号，及乐曲播放时间，开机时有英文欢迎提示字符，本音乐盒可以播放三首音乐。 主控芯片采用AT89C51，采用汇编语言进行编程，编程后利用KEIL C51来进行编译，再生成的HEX文件装入芯片中，采用proteus软件来仿真，检验功能得以正常实现。 本系统功能键有一个2×4的键盘组成，其中1号到3号键是歌曲序列号键，可以直接选择音乐；4号键选择当前播放音乐的上一首音乐，5号键选择当前播放音乐的下一首音乐，6号键使音乐暂停播放，7号键显示开机画面。 键盘采用动态扫描方式。每次扫描一行键盘，送此行低电平，读输入口的状态值，判断有没有键按下。若有键按下，根据读入口的值选择显示值并送至显示值寄存单元，判断键值，启动计数器T0，根据次值为偏移地址找到要选择的音乐的代码的首地址，根据代码产生一定频率的脉冲，驱动蜂鸣器，放出音。同时启动定时器T1，计算音乐的播放的时间，并且启动LCD，在LCD上显示序号和播放时间。在制作过程中，我发现将音乐代码的首地址送出很难实现。因为其首地址是十六位的，而单片机中我们能用的十六位的寄存器只有DPTR，但是DPTR在下面必须要用到，所以不能用。把十六位地址拆成俩个八位的地址分高低位去送,用直接地址#high(4000h)去送，编译成功。 关键词：AT89C51,数字音乐盒, 2×4键盘,LCD,时钟震荡电路
数字音乐盒实验报告
《单片机与接口设计》课程设计报告 题目数字音乐盒 学号130803023 130803088 130803100 姓名胡杰张宏朱子龙 年级专业13级通信工程 指导教师黄云飞 完成日期2016 年 3 月 4 日 安徽师范大学物理与电子信息学院 College of Physics and Electronic Information, Anhui Normal University
物理与电子信息学院课程设计评定意见 注：本页与上一页用A3纸套印成封面和封底，课程设计报告正文用A4纸打印然后装订
课程设计划任务书 通信工程系通信工程专业 学生姓名朱子龙班级13级学号:130803100 学生姓名胡杰班级13级学号:130803023 学生姓名张宏班级13级学号:120803088 课程名称：单片机原理与接口技术 设计题目：数字音乐盒 课程设计内容与要求： 课程设计开始日期2016 年1 月14 日指导教师黄云飞课程设计结束日期2016 年 3 月 4 日
数字音乐盒 摘要：本设计是基于单片机的数字音乐盒设计,由单片机AT89C51芯片和LCD显示器为 核心，辅以必要的电路，构成的一个单片机电子数字音乐盒。要求利用I/O口产生一定频率的方波，驱动蜂鸣器，发出不同的音调并采用LCD显示信息，从而演奏乐曲（最少三首乐曲，每首不少于30秒），开机时有英文欢迎提示字符，播放时显示歌曲序号（或名称），可通过功能键选择乐曲，暂停，播放。 本设计采用4*4键盘，用Protel99来画系统硬件图，采用汇编语言进行编程，编程后利用KEIL C51来进行编译，再生成的HEX文件装入芯片中，采用proteus软件来仿真，检验功能得以正常实现。该音乐盒的设计可以通过按键选择不同的曲目，播放和暂停，并通过LCD显示歌曲号及播放时间。 本设计键盘采用动态扫描方式。每次扫描一行键盘，送此行低电平，读输入口的状态值，判断有没有键按下。若有键按下，根据读入口的值选择显示值并送至显示值寄存单元，判断键值，启动计数器T0，根据次值为偏移地址找到要选择的音乐的代码的首地址，根据代码产生一定频率的脉冲，驱动蜂鸣器，放出音。同时启动定时器T1，计算音乐的播放的时间。 关键词：数字音乐盒；AT89C51；KEIL；PROTEUS；数码管
电子音乐盒(单片机课程设计)
^ 电子音乐盒 1、设计任务和要求 (1) 2、总体设计 (1) 3、硬件设计 (2) 硬件电路 (2) 原理说明 (2) 4、软件设计 (3) 5、仿真、安装和调试 (3) 【 6、收获与体会 (4) 参考文献 (5) 附件1：元件清单 (6) 附件2: 总电路图 (7) 附件3：音乐程序 (8) ，
音乐盒设计 1、设计任务和要求 (1)利用I/O口产生一定频率的方波，驱动蜂鸣器，发出不同的音调，从而 演乐曲(内存两首乐曲)。 (2)采用七段数码管显示当前播放的歌曲序号。 (3)可通过功能键选择乐曲，暂停，播放，上一曲，下一曲。 2、总体设计 (1)要产生音频脉冲，只要算出某一音频的周期(1/音频),然后将此周期除以2,即为半周期的时间,利用定时器计时这个半周期时间,每当计时到后就将输出脉冲的I/O反相,然后重复计时此半周期时间再对I/O口反相,就可在I/O脚上得到此频率的脉冲 (2)利用8051的内部定时器使其工作在计数器模式MODE1下,改变记数值TH0及TL0以产生不同频率的方法。例如频率为523HZ,其周期T=1/523=1912微秒,因此只要令计数器定时956/1=956在每记数9次时将I/O口反相,就可得到中音D0(523HZ)。 记数脉冲值与频率的关系公式如下： N=Fi/2/Fr N：记数值 Fi：内部计时一次为1微秒．故其频率为1MHZ Fr；要产生的频率 (3)：起记数值的求法如下： T＝65536－N＝65536－Fi／2／Fr 例如：设K＝65536，F＝1000000＝Fi＝1MHZ，求低音D0（523HZ），高音的D0（1046HZ）的记数值。 T＝65536－N＝65536－Fi／2／Fr＝65536－1000000／2／Fr＝65536－500000／Fr
电子音乐盒(单片机课程设计)说明书
课程设计工作内容与基本要求(设计要求、设计任务、工作计划1．设计要求 查阅资料，了解单片机控制单音喇叭发声原理；设计基于单片机的电子音乐盒；通过按钮可选择不同的音乐。 创新设计： 1、安装复位键，暂停、播放键; 2、有6首不同的音乐用程序编出可供选择。 2. 设计任务与要求 2.1系统硬件电路设计 根据该系统设计的功能要求选择所用元器件，设计硬件电路。要求用Proteus绘制整个系统电路原理图。 2.2软件设计 根据该系统要求的功能进行软件设计，绘制整个系统的软件流程图；根据流程图编写程序并汇编调试通过；列出软件清单，软件清单要求逐条加以注释。 2.3 Proteus仿真 用Proteus对系统进行仿真并进行软硬件调试。 2.4 编写设计说明书 内容包括任务书、设计方案分析、硬件部分设计、软件部分设计、调试结果整理分析、设计调试的心得体会等，字数不少于4000字；硬件部分设计要绘制整个系统电路原理图，对各部分电路设计原理做出说明；软件设计部分要绘制整个系统及各部分的软件流程图，列出程序清单，逐条加以注释，并在各功能块前加程序功能注释。
电子音乐盒 1设计任务和要求 (1) 2总体方案设计 (1) 3硬件设计 (2) 3.1 硬件电路 (2) 3.2 系统总框图 (2) 3.3器件选择 (2) 3.4 原理图设计 (3) 3.5 原理说明 (6) 4软件设计 (7) 5仿真、安装和调试 (8) 收获与体会 (10) 参考文献 (11) 附件1：元件清单 (12) 附件2: 总电路图 (13) 附件3：音乐程序 (14)
1设计任务和要求 1.利用I/O口产生一定频率的方波，驱动蜂鸣器，发出不同的音调，从而演 乐曲(内存六首乐曲)。 2.采用七段数码管显示当前播放的歌曲序号。 3.可通过功能键选择乐曲，包括暂停和播放，上一曲，下一曲，复位。 2 总体方案设计 1. 要产生音频脉冲，只要算出某一音频的周期(1/音频),然后将此周期除以2,即为半周期的时间,利用定时器计时这个半周期时间,每当计时到后就将输出脉冲的I/O反相,然后重复计时此半周期时间再对I/O口反相,就可在I/O脚上得到此频率的脉冲 2. 利用8051的内部定时器使其工作在计数器模式MODE1下,改变记数值TH0及TL0以产生不同频率的方法。例如频率为523HZ,其周期T=1/523=1912微秒,因此只要令计数器定时956/1=956在每记数9次时将I/O口反相,就可得到中音D0(523HZ)。 记数脉冲值与频率的关系公式如下： N=Fi/2/Fr N：记数值 Fi：内部计时一次为1微秒．故其频率为1MHZ Fr；要产生的频率 3. 起记数值的求法如下： T＝65536－N＝65536－Fi／2／Fr 例如：设K＝65536，F＝1000000＝Fi＝1MHZ，求低音D0（523HZ），高音的D0（1046HZ）的记数值。 T＝65536－N＝65536－Fi／2／Fr＝65536－1000000／2／Fr＝65536－500000／Fr 低音D0的T＝65536－500000／262＝63627 中音D0的T＝65536－500000／523＝64580 低音D0的T＝65536－500000／1047＝65059

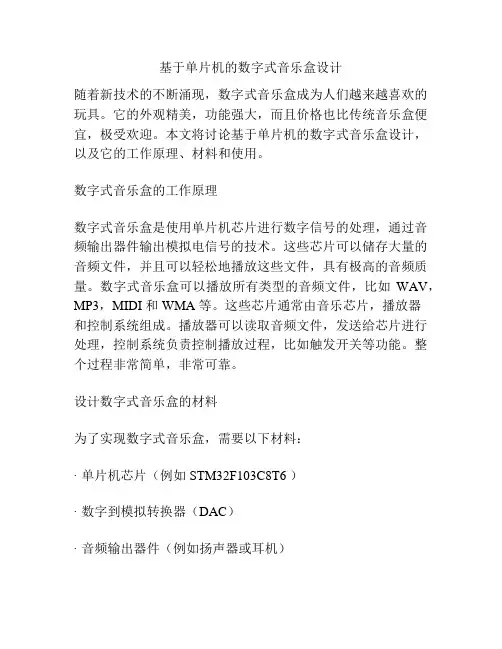

基于单片机的数字音乐盒
山东建筑大学 课程设计说明书 题目：基于单片机的数字音乐盒 课程：单片机原理及应用B课程设计院（部）：信息与电气工程学院 专业：电子信息工程 班级： 学生姓名： 学号： 指导教师：高焕兵张君捧 完成日期： 2013年6月
目录 摘要 .................................................................... I 1 设计目的 (2) 2 设计要求 (2) 3 设计内容 (3) 3.1 设计原理 (3) 3.2 方案设计 (3) 3.3 电路各模块说明 (4) 3.4 器件选择 (6) 3.5．系统设计 (8) 3.6 软件设计 (8) 3.7 仿真调试及操作说明 (9) 总结与致谢 (10) 参考文献 (11) 附录 (12) 附录一：基于单片机的数字音乐盒总电路图 (12) 附录二：音乐程序 (12)
山东建筑大学信息与电气工程学院学院课程设计说明书 摘要 20世纪末，电子技术获得了飞速的发展，在其推动下，现代电子产品几乎渗透了社会的各个领域，基于单片机制作的电子式音乐盒，控制功能强大，可根据需要选歌，使用方便。所放歌曲的节奏可以根据需要进行设置，根据存储容量的大小，可以尽可能多的存储歌曲。 本设计由由单片机AT80C51芯片和LCD显示器为核心，辅以必要的电路，构成的一个单片机电子数字音乐盒。本设计采用4*4键盘，用Protel99来画系统硬件图，采用C语言进行编程，编程后利用KEIL C51来进行编译，再生成的HEX文件装入芯片中，采用proteus软件来仿真，检验功能得以正常实现。 关键词：单片机；音乐盒；电路；播放
