技术说明MDV全直流变频智能多联中央空调技术说明
MDV-X全直流变频智能多联中央空调
1.美的中央空调简介
美的中央空调事业部成立于1999年，是美的集团旗下中央空调、空气能热水机的研产销于一体的事业部门。目前，美的中央空调已经成为国内最大的中央空调、商用空调设备及空气能热水机生产制造基地。
目前，美的中央空调拥有顺德、重庆、合肥三大生产基地，五大系列成套产品，即：大型冷水机组、多联机、轻型商用、精密空调及空气能热水机。是中国第一家具备生产变频一拖多空调和生产大型离心机组能力的企业，已成为国内规模最大、产品线最宽、产品系列最齐全的中央空调生产厂家之一。
多年来，美的中央空调秉承“节能环保，创造美的世界”的理念，始终以“提供最佳环境温度调节的解决方案”为宗旨。从引进世界先进技术，到与国际化公司合作，通过在专业领域的不断努力，美的中央空调在技术和产品创新领域，取得众多新的突破，多项世界领先、国内首创的技术在美的诞生，先后在国内外建立了大量的样板工程。
法人代表名称
广东美的暖通设备有限公司
广东美的商用空调设备有限公司
重庆美的通用制冷设备有限公司
合肥美的暖通设备有限公司
生产基地简介及生产情况
顺德基地：
成立于1999年，下设多联机一车间、多联机二车间、热水机车间、部装车间、等四个车间，总占地面积300亩，拥有38条国际一流的先进生产线，主要生产多联机组、单元式空调等一次冷媒产品及各类空气能热水机产品。2004年，美的与东芝－开利合资，标志着美的从国内品牌到向国际品牌的进程又向前迈出了历史性的一步。所有生产线配备目前国内最先进的性能检测系统、国际最先进的真空箱检漏设备及检漏工艺，最大限度的保证了产品可靠性。目前单班年产能300万台。
顺德基地测试中心
测试中心是美的中央空调事业部下属的独立产品检测机构，主要从事中央空调及末端产品的检测。
2007年9月本测试中心正式通过中国合格评定国家认可委员会（CNAS）审核认可，成为CNAS认可实验室：具备独立承担各类空调产品检测，出具权威检测报告的能力，具备开展各项基础技术研究的能力。
测试中心占地面积2万余平方米，固定资产2.2亿元，现有大专及本科以上学历的试验人员和测试评价工程师180余人。拥有60匹高落差实验室等多套多联机实验室集群、带地板采暖的25匹热泵热水机实验室集群、100匹水系统实验室集群、20匹带工况噪音室集群、CSA认可燃气炉实验室、ETL认可8Ton北美实验室、TUV及ITS认可的电气安全实验室、UL认可的能源之星实验室、EMC电磁屏蔽实验室、300匹可靠性运行实验室共80余套达国际先进水平的实验室，主要从事多联式空调（热泵）机组、风冷冷水（热泵）机组、空气能热水机组、单元式空调、空调末端产品、燃气炉等各种暖通设备的性能、噪音、电控、结构、安全测试和产品可靠性验证。
测试中心已通过ISO/IEC17025体系认证，并全面按照ISO/IEC17025的要求建立了适宜、完善、能够持续改进的实验室质量管理体系，和国内多家着名的认证检测机构建立了广泛的，长期的技术合作与交流，并获得德国莱茵和南德（TUVPS&RH）实验室认可，加拿大标准委员会（CSA）WMTC实验室认可,美国保险商实验室(UL)CTPC认可及英国天祥集团(ITS)实验室认可。
重庆基地：
2004年8月，美的集团正式与重庆通用工业集团合资，成立“重庆美的通用制冷设备有限公司”，总投资6亿元，占地面积300亩，现拥有5栋厂房，9.9万平方米的生产车间，14条生产线。以研发和制造大型中央空调全系列产品为主，主要包括离心机组、螺杆机组、风机盘管、空调箱及组合空调等。目前，重庆美的形成年产离心机产能500台，水冷螺杆1700台，风冷螺杆800台，模块机8000台，末端相关产品19万套的产能规模。重庆美的公司拥有来自重庆通用工业集团45年专业传承技术，从自主研发到拥有十多项国家专利。公司不断致力于突破技术难点，冲破瓶颈，铸就卓越品质，达到国产品牌第一。
为提升公司产品研发能力、提高产品品质，公司致力于使试验手段不断丰富，重点加大对试验方面的投入。目前已投资建设了八个试验室，除拥有控制精度高、节能达40%以上、国内最大最先进的水冷试验室外，2010年公司分别投资700万建成国内最大、最领先的1200kW风冷性能实验室，投资408万建成3000kW乙二醇实验室，同时引进德国蔡司高精密测定设备，建设1套三坐标测定室。2011年，公司投资约3000
万元建设试验室，如离心机压缩机实验室、电机性能实验室、3套水冷及风冷在线性能实验室。
美的超高效双级压缩降膜式离心机组是专门为大中型楼宇建筑中央空调系统而研发的空调主机。机组运用业界领先的航天气动技术、全球首创的全降膜蒸发技术、独具匠心的“零功耗”制冷技术、环保制冷剂技术使得机组性能系数（COP）高达
7.11W/W，部分负荷性能系数（IPLV）高达11.6W/W，比常规的冷水机组省电50%以上，是目前世界上能效最高的空调主机产品，能为用户节约大量的空调系统运行成本。
重庆美的2008年被授予国家高新技术企业，公司技术中心被认定为重庆市企业技术中心。2012年被认定为“国家企业技术中心”，2008年和2011年被授予“国家高新技术企业”称号，2008年创建“博士后科研工作站”。
合肥基地：
美的中央空调投资新建合肥基地，占地约1000余亩，规划总建筑面积超过51万平方米。主要生产氟系列和水系列中央空调、空气能热水机等。
强大的研发体系：
研发中心与集团国家级企业技术研发中心及博士后科研工作站进行技术协作与联合攻关，具备雄厚的产品开发实力和基础。现有研发科技工作者500余人，包含性能、电控、结构、基础技术研究、工业设计等专业，均为统招本科以上学历，博士硕士生以上人才66名、外籍专家5人、国内特聘专家20人。
具有完备的基础技术研究和产品开发二级开发体系，拥有企业博士后科研工作站、国内领先的CAD中心，世界一流的CAD、PDM系统和快速成型设备，年开发费用投入上亿元。
目前公司拥有热平衡实验室、焓差室、工况室、综合实验室、水系统实验室、噪音振动实验室、EMC实验室、高落差实验室、50匹一拖多实验室、20HP×3多联机带水机实验室、10HP×3焓差实验室、10匹水系统实验室、ETL焓差室、10匹高精度焓差室、200匹长期运行实验室等一系列国内最先进的并获CNAS国家认证的实验室群。
积极开展对外技术合作与交流，先后与日本东芝开利公司进行变频一拖多系列技术合作，与美国谷轮公司进行数码涡旋中央空调技术合作，与美国通用电器公司进行复电式热泵热水器技术合作。同时与NEC、三菱、美国德州仪器等跨国知名企业在控制器领域进行了卓有成效的合作。
高素质的客户网络和技术支持体系
公司在国内拥有36个销售分支机构，有国内最强大的营销、技术服务及配件服务网络；海外市场方面，美的中央空调远销欧洲、北美、南美、非洲、东南亚、中东等110多个国家和地区，是中国最大的空调出口企业之一。
秉承“顾客永远是第一”的服务理念，依靠规模庞大且高度统一的服务渠道、专业化的服务队伍，用真诚的行动满足客户的需求。
产品系列
产品系列产品种类
中央空调
[L]系列离心式冷水机组
超高效双级压缩降膜式离心机组
变频离心式冷水机组
睿星系列离心式冷水机组（高、低电压）
[C]系列螺杆式冷水机组
水冷螺杆式冷水机组；热回收型水冷螺杆式冷水机组；
热水型水冷螺杆式冷水机组；满液式水冷螺杆式冷水机组；
空气源螺杆式冷水（热泵）机组；螺杆式水（地）源热泵机组
一体化智能空调机组；水冷涡旋冷水机组
[K]系列风机盘管&空调箱空调箱；组合式空调机组；风机盘管
[V]系列变频多联机组
MDV-X全直流变频智能多联机MDV4+直流变频智能多联机
MDV4i+系列整体式直流变频系列大容量侧出风整体式系列
水源热泵多联机直流变频三管制多联机全直流/直流变频室内机
[D]系列数码多联机组D4+系列数码涡旋多联机+室内机组合

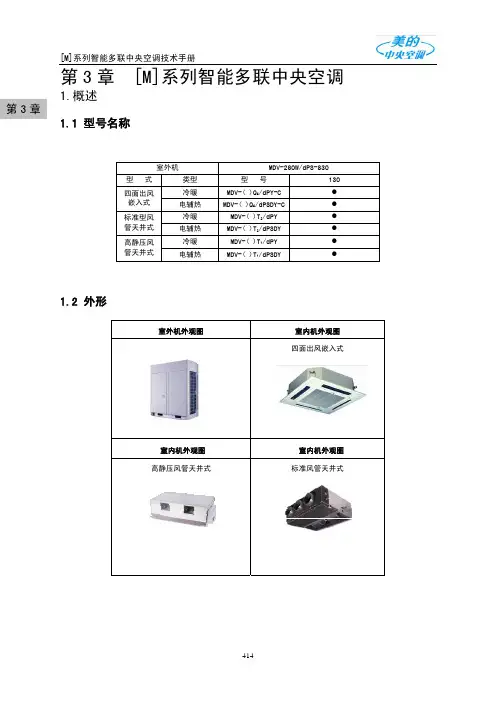

[M]系列智能多联机组[M]系列智能多联机+室内机组合
[A]系列风冷模块机组
R410A直流变频风冷热泵模块数码涡旋模块
普通定频涡旋模块热回收模块
[S]系列水源热泵机组分体式水源热泵主机+室内机组合；整体式水源热泵主机[W]系列水冷柜机水冷柜机（单冷\电辅热）
新风机&全热交换器新风机；全热交换器
精密空调
风冷型精密机房空调系列；冷冻水型精密机房空调系列；
分体式节能型基站空调系列；整体式节能型基站空调系列；
家庭中央空调
“尊享家”全直流变频系列+室内机组合
“尊享家”i系列直流变频系列+室内机组合
“畅享家”直流变频系列+室内机组合变频三剑
轻商产品
A5风管机系列、薄型风管机系列、天扬系列、T3低静压风管机系列、
中高静压风管机系列、单元式新风机、十匹柜机等
空气能热水商用系列
高温直热承压系列、高温直热循环系列、商用中温循环系列
商用泳池系列、冷回收热水机
家用系列
精品型(整体壁挂式、分体壁挂式、分体立式)
经典型（慧泉/慧泉Ⅱ代、逸泉/逸泉Ⅱ代、睿泉/睿泉Ⅱ代、靓泉/靓
泉Ⅱ代）
别墅型
序号时间大事记
1 2013 美的超高效双级压缩降膜式离心机组、MDV-X全直流变频智能多联机组上市
2 2012 广东美的暖通设备有限公司获节能中国十大贡献单位奖
3 2011
高效节能环保热回收型模块化冷热水机组、直流变频集中采暖系列、全直流变频模块式多联机、
高能效家用中央空调产品系列等被认定为广东省高新技术产品
4 2011 广东美的暖通设备有限公司获广东省战略新兴产业培育企业称号
5 2010 荣获上海世博中央空调服务供应商金奖
6 2010 合肥基地举行开工奠基仪式，行业最大项目破土动工
7 2010 中央空调合肥基地投资项目签约仪式在合肥市政府隆重举行
8 2010 获评节能贡献奖及2010节能中国十大贡献企业称号
9 2009 成立广东美的暖通设备有限公司
10 2009 广东美的商用空调设备有限公司顺利通过国家高新技术企业认证
11 2008 美的商用空调设备有限公司获“4A级标准化良好行为企业”称号
12 2008 第十届中国住交会，美的中央空调荣获“2008中国房地产商最佳供应商”称号
13 2008
美的中央空调与日本东芝开利株式会社于11月20日举行技术合作签约仪式，企业整体竞争力再
上新的台阶
14 2008
“暖冬行动”在全国数十个城市同步启动。在杭州的启动仪式上，“睿泉”系列双核动力“空气
能”热水机全球首发上市
15 2007
通过国家实验室认可，获得CNAS认可证书，成为美的集团第三个国际认可实验室及国内中央空
调企业实验室通过标准最多、可测试产品类别最多的企业级国家认可实验室
16 2007
美的中央空调中标罗马尼亚Zimnicea乙醇生产工业工程，离心机出口实现零突破，此次中标机
组也是中国第一次以自主品牌出口的大型离心机设备
17 2007 8月21日，在北京钓鱼台国宾馆召开首都国际机场新航站楼配套工程项目签约仪式
18 2007 上海首家M-Home体验中心正式开业，率先启动了体验营销战略
19 2007 顺德本部制造布局全新规划，整合为三大独立产品车间，产能扩大65%，实现年产能250万台
20 2006 国内首家推出变频离心机组，奠定了美的在离心机领域的行业领先地位
21 2006 美的商用空调被广东省对外贸易经济合作厅授予“先进技术企业”称号
22 2006 第三代数码涡旋中央空调（DIII）开发成功，奠定了美的在国内厂家中多联机技术上的领先地位
23 2005 美的中央空调重庆基地落成投产
24 2005 成功推出第三代智能变频中央空调（VIII）
25 2004 收购重庆通用公司，全面进入大型中央空调领域
26 2004 与东芝开利公司合资
27 2004 将数码涡旋技术应用于传统水系统中央空调，推出世界第一台数码涡旋风冷热泵模块机组
28 2003 被科技部认定为国家重点高新技术企业
29 2003 数码涡旋并联机组诞生
30 2002 推出自主知识产权的数码涡旋中央空调（业界首创）
31 2002 MDV设计应用大赛启动（业界首创）
32 2001 推出变频家庭中央空调
33 2001 开始涉足大型中央空调领域，推出水冷螺杆式冷水机组、风冷热泵机组等
34 2000 推出国内第一台变频一拖多空调
2.系统概述
2.1特点概述
美的MDV-X全直流变频智能多联中央空调系统，最大并联机组容量高达88HP，可实现8-88HP自由组合，2HP递增，充分发挥极大的设计自由度，满足各种环境的舒适需求，广泛应用于办公大楼、商场、工厂、学校、医院、会所等商用场合。
产品全部采用大排量高效率直流变频压缩机，结合最新的180°正弦波直流变频技术、领先的无级矢量变频驱动技术、R410A环保冷媒技术，完全满足RoHS指令等多种领先技术于一体，是新一代的全直流变频多联机产品，具有环保节能，使用寿命长久，安装维护方便等多种优势。
?模块化组合，单机最大容量由16HP升级到22HP，4台并联组合，最高容量组合可达88HP，行业遥遥领先；
?采用日立高效直流变频压缩机、新一代高效换热系统、高效直流电机、高精度电子膨胀阀等高效零部件和直流变频技术，模块IPLV(C)最高可达6.75，高出国家一级能效标准90%；
?全新外观设计，法国顶尖设计师巅峰力作，完美外观璀璨呈现；
?高效直流变频压缩机创新高压腔设计，能将冷媒直接压缩，有效利用压缩腔容积，使效率大幅提升。同时，在低温启动时，能预热冷冻油，令机组性能稳定更高效。
具有寿命长久、稳定性好、效率高、低温制热强、噪音低等多项优势；
?采用高科技含量的无刷直流电机，永久磁铁转子，不需要外部供给电流，减少损耗，效率更高；同时，压缩机电机采用钕磁铁，磁力矩及效率显着高于普通铁氧体
磁铁，同等转速下，只需要更小的电流，耗电更节省；
?直流变频风扇电机，可根据系统运行变化进行无级调速，保证系统压力最优状态，运行效率更高，更稳定，噪音更低；
?先进的直流变频控制技术，实现对压缩机转速及系统输出的连续精确控制，并根据实际空调运行能力的需要，智能调节系统输出，保证从低速到高速的线性能力输
出，实现无级调速(10~200Hz的超宽频调节)；
?室外机模块有多个电子膨胀阀，每个电子膨胀阀均可实现480级冷媒流量调节，精确调节冷媒循环量，精准应对室内机实际需求，确保控温精确；
?高效换热器新型“2-1”回路设计，换热器综合换热系数增大，换热效果更好。一次过冷即可实现12℃过冷度，减少系统阻力和提升可靠性；
?5级精细油控制技术：压缩机内部油雾分离、高效油分离器、压缩机间均油技术、室外机间均油技术、系统自助回油，确保每台室外机和压缩机始终处于安全油面，
从根本上解决油安全隐患；
?系统根据制热运行的主要参数和负荷变化，精准判断除霜时机，避免不必要的除霜制热损失，当环境湿度较大时，系统将适当提前化霜时间，更好保证室内舒适度；
当室外机进行化霜时，系统将关闭室内风机，防止冷风吹出，保证室内持久舒适温
暖；
?增加静音模式功能，有四种模式可选：夜间静音模式（比无静音模式降低8分贝）（出厂默认）、静音模式（比无静音模式降低8分贝）、超静音模式（比无静音模式降低12分贝）、无静音模式；
?增加静压可选模式功能，共有四种模式可选：零静压模式（出厂默认）、低静压模式（0～20Pa定制）、中静压模式（40～60Pa定制）、高静压模式（60～81.8Pa定制）；
?多种运行模式选择：先开优先、制热优先、制冷优先、只制冷、只制热；
?增加对内机台数校对的拨码，调试时需要拨到正确内机的台数，否则报H7，可有效防止调试安装错误；
?双轮换双后备功能，运行更可靠，寿命更长久；
?系统具备电控电路自动修复功能，意外情况发生时，能及时报警，并实现电路的自动修复，提高系统可靠性，确保系统稳定运行；
?自动防止积雪功能，在停止运行的状态下风扇亦能自动运行，冬季运行无忧；
?系统采用先进的智能控制程序，根据系统运行情况，实时监控系统运行的冷媒量，确保系统稳定运行；
?系统可自动判断冷媒量，当系统冷媒量不足时，系统进行冷媒自动充注，确保系统高效、稳定运行；
?全新电控盒旋转设计，安装维护更便利；
?360°出管连接方式，可以在正面、左侧面，右侧面自由选择管道连接方向，便于安装；
?智能网络控制(IMM)系统。
?超长冷媒配管，设计施工自由灵活；
2.2室外机型介绍
2.3室内机型介绍
室内机有11大系列，14种容量可选，针对不同空间需求，选择更多，组合自由。
一面出风嵌入式(1.8~3.6kW)
两面出风嵌入式(2.2~7.1kW)
四面出风嵌入式(2.8~14.0kW)
四面出风嵌入式(高效型)
(2.8~14.0kW)
薄型风管式(超薄系列)
(2.2~3.6kW)
薄型风管式(A5系列)
(2.2~14.0kW)
高静压风管式(7.1~14.0kW)
标准静压风管式(2.2~15.0kW)
标准静压风管式(高效型)
(4.5~14.0kW) ?静音设计，超低噪音运行；
?引入新风，提升空气品质；
?超薄机身，便于安装；
?机身纤薄，可减少房间的吊顶空间，安装不受层高限制，可灵活搭配房间装修格调；
?高天花板安装时，选择超高风挡，同样获得舒适的空气调节；
?配备排水泵，便于安装。
?四种颜色面板可供选择，更好的满足室内装修需要；
?安全可靠，寿命长，运行噪音低；
机身厚度（230mm），狭小天花空间也可适用；
?配有酶杀菌空气净化装置和高效过滤网，保持空气清洁；
?送风范围宽广，冷热均匀分布，适用范围广，选择超高风挡风速时最高可适用于4m天花板高度；
?标配冷凝水提升水泵，扬程1200mm，内置节流部件，简化安装工序；
?静音设计，低噪音运行；
?外观精心设计，美观大方，适合各种类型天花、吊顶。
?采用直流无刷电机，高效舒适；
?360°全方位送风，送风无死角；
?四种颜色面板可供选择，更好的满足室内装修需要；
?安全可靠，寿命长，运行噪音低；
?机身厚度（230mm），狭小天花空间也可适用；
?配有酶杀菌空气净化装置和高效过滤网，保持空气清洁；
?送风范围宽广，冷热均匀分布，适用范围广，选择超高风挡风速时最高可适用于4m天花板高度；
?标配冷凝水提升水泵，扬程1200mm，内置节流部件，简化安装工序；
?静音设计，低噪音运行；
?外观精心设计，美观大方，适合各种类型天花、吊顶。
?机身精巧，厚度仅210mm，深度最小仅为450mm，节省更多安装控件；
?送回风设计，灵活布置，可实现多种回风方式，提高了安装自由度；
?可根据安装现场风管长度，通过调整室内机静压，达到理想的空调效果；?根据不同房间形式，送风方式可灵活布置；
?标配冷凝水提升水泵，扬程1200mm，内置节流部件，简化安装工序；
?多种风速选择，运转安静；
?机身精巧，节省更多安装控件；
?送回风设计，灵活布置，可实现多种回风方式，提高了安装自由度；
?可根据安装现场风管长度，通过调整室内机静压，达到理想的空调效果；?根据不同房间形式，送风方式可灵活布置；
?内置节流部件，简化安装工序；
?多种风速选择，运转安静。
?高静压设计，适合大空间长距离送风，适合超高吊顶空间使用；
?天花内藏式设计，不影响室内装修和布局；
?配置灵活，均匀送风，风管式设计，可在多个房间设置送风口；
?新风引入功能，根据需要引入新风，有效改善空气品质。
?送回风口自由配置，且款式任意选择，可配合不同室内装修需要；
?能引入新鲜空气，改善空气品质；
?可选配冷凝水提升水泵，扬程1200mm，外置节流部件，简化安装工序；?机身轻巧、细小，方便安装。
?采用直流无刷电机，高效舒适；
?送回风口自由配置，且款式任意选择，可配合不同室内装修需要；
?能引入新鲜空气，改善空气品质；
?可选配冷凝水提升水泵，扬程1200mm，外置节流部件，简化安装工序；
?机身轻巧、细小，方便安装。
薄型风管式(4.5~15.0kW)
低静压风管式(强劲型)
(1.8~3.6kW) 吊顶落地式(3.6~14.0kW)
壁挂式(2.2~5.6kW) 双热源室内机(1.8~14.0kW) 2.4系统说明 2.4.1室外机模块化组合，对应各种建筑规模 室外机容量：8HP 、10HP 、12HP 、14HP 、16HP 、18HP ……88HP 。组合模块以2HP 容量为单位递增，对应各种建筑模块和应用场所； 2.4.2室内机多样化选择，对应不同房间类型
单台室外机模块最多可连接64台室内机，可根据房间形式和用途的不同，自由选择各款式室内机，达到不同的装修效果，系统配置非常灵活、自由：
2.4.3室内外机灵活组合，满足广大客户需求
可根据实际情况配置不同的容量组合比，最大可达室外机总容量的130％。
2.4.4一级高能效：全部产品通过节能认证，并进入节能产品政府采购目录
MDV-X 全直流变频智能多联中央空调集高效直流变频压缩机和先进直流变频技术于一体，能效远超国家一级能效标准90%，IPLV(C)最高可达6.75，全系列产品通过国家节能认证，并进入节能产品政府采购目录。
2.4.5强大的适应性；超高室外机静压，超宽的室外环境温度适应能力
在保证噪音不变的前提下，通过选用更大风量的风扇叶片、直流风扇电机等来实现更高的室外机静压，确保室外机散热效果，优化室外机运转工况。
? 机身精巧，厚度仅210mm ，深度最小仅为450mm ，节省更多安装控件；
? 送回风设计，灵活布置，可实现多种回风方式，提高了安装自由度；
? 可根据安装现场风管长度，通过调整室内机静压，达到理想的空调效果； ? 根据不同房间形式，送风方式可灵活布置； ? 多种风速选择，最低运行噪音仅为24dB(A)，运转安静；
? 座吊两用空调，安装方式任意选择，自由灵活，可吊装，可座地，适合不同
空间的需要，尤其是对于已装修工程，或不便内置于天花中的场所；
?
导风条水平、垂直双摇摆，风向随意，环绕立体送风，人体感觉更舒适； ?
外观面无螺钉外露，整机圆弧造型，更显高档； ?
配有酶杀菌空气净化装置和高效过滤网，保持空气清洁； ? 超大直径离心风轮，低噪音运行，远距离送风不直吹，营造舒适的空调环境； ? 多种控制方式，标配遥控器，可用线控或集中控制方式 ? 安装方式简单，自由灵活，满足不同空间的需要； ? 配有酶杀菌空气净化装置和高效过滤网，保持空气清洁； ? 低噪音运行，营造宁静、舒适环境； ? 系统优化设计,多折式蒸发器效率更高更省电； ? 梯形内螺纹铜管和亲水铝箔，换热更充分； ? 自由送风：冷风上行，暖风下行，快速均匀调温不吹人； ? 上下风向均可遥控，左右风向可调节，实现立体环绕送风； ? 不等距贯流风轮和优化设计风道，送风强劲更静音。 ? 双重制热模式，低温制热效果显着，应对北方严寒气候； ? 避免室内机与暖气设备的双重投资，节省安装控； ? 夏季与过度季节使用空调制冷、制热；严寒冬季使用热水盘管制热，空调送风，气流均匀，制热速度快，效果好； ? 冷媒盘管与热水盘管分别放置在接水盘内，不会破坏室内机装修； ? 室内机超薄设计，厚度仅为210mm ，安装灵活，节省空间； ? 标配冷凝水提升水泵，扬程1200mm ，内置节流部件，简化安装工序；
? 四种静压模式可选：零静压模式（出厂默认）、低静压模式（0～20Pa 定制）、中
静压模式（40～60Pa 定制）、高静压模式（60～81.8Pa 定制）；
? 通过风机风道的优化，最大实现室外机的81.8Pa 超高静压设计，满足恶劣条件下
分层摆放室外机散热效果，安装位置更灵活。
美的智能变频中央空调系统为冷暖两用型空调，其直流变频技术的采用，使系统的运行环境温度范围相当广，并可实现超低温制热，从-20℃～50℃，系统皆可达到良好的制热或制冷效果，从而解决了一般空调冬天制热效果较差和炎热夏天制冷不足的缺点，使MDV-X 真正成为一种“全天候”的空调。美的MDV-X 在业界具有最为宽广的运转范围： 制冷运转： 制热运转：
2.4.6稳定可靠运行：多项核心技术，保障产品稳定可靠运行 2.4.7设计安装自由度大：超长配管及落
差，人性化设计，简化安装
? 超长冷媒配管，设计施工自由灵活
? 最大实际单管长度190m ，最大等效单管
长度220m ，最大配管总长1000m ；
? 第一分歧管以后的最大长度为90m(具体
实施细则请参照技术手册)；
? 室内外机的最大落差为110m(外机在上时为90m)；
? 室内机之间最大落差为30m 。
? 机组静压最高可达81.8Pa ，确保机组散热效果
在保证噪音不变的前提下，通过选用更大风量的风扇叶片、直流风扇电机等来
实现更高的室外机静压，确保室外机散热效果，优化
室外机运转工况。
? 自动寻址功能，方便智能 -5o C
50o C
MDV4+ -20o C 24o C MDV4+
?室外机自动给室内机分配地址，更方便智能；
?控制器可对室外机进行地址查询和设定。
?多种模式选择，按需调节
?静音模式选择：夜间静音模式、静音模式、超静音模式、无静音模式；
?静压模式选择：零静压模式、低静压模式、中静压模式、高静压模式；
?多种运行模式选择：先开优先、制热优先、制冷优先、只制冷、只制热；
?客户可以根据使用习惯和需要选择运行模式。
制热优先只制热制冷优先只制冷VIP优先
?采用全新旋转电控盒，人性化设计使得维修更为便利，维修时无需拆装电控盒?无极性通信
集控器直接与室外机连接，简化了与室内机接线的工序，室内机与室外机通讯线无极性连接，简化安装工序，加快安装进度，不会导致线接反出现的故障，同时降低安装成本。
?优化分离，便于排污
在气液分离器上增加排油污管及排油阀，解决了以前必须将气液分离器拆下来才能判断压缩机油是否变质问题，同时也便于排空油污。
?安装简易，维护方便快捷
外观尺寸和管径参数减小，有利于安装和施工。
?360°出管连接方式，安装更方便
MDV-X系列可在正面、左侧面、右侧面自由选择管道连接方式，便于安装。
2.4.8多种保护功能，保证系统运行安全
?自动修复功能，提高系统可靠性
MDV-X全直流变频智能多联中央空调具备电控电路自动修复功能，在因高温过热等情况时出现冒烟、甚至燃烧起火时能及时报警，并实现电路的自动修复，提高系统可靠性，确保系统稳定运行。
?自动防止积雪功能，冬季运行无忧
为防止冬季室外机积雪，在停止运行的状态下风扇亦能自动运行(需定制)。
?冷媒自动判断和自动充注功能
?冷媒自动判断功能：采用先进的智能控制程序，根据系统的运行情况，实时监控系统运行的冷媒量，进行智能判断，确保系统稳定运行；
?冷媒自动充注功能(需定制)：自动判断系统冷媒量，当系统冷媒量不足时，系统进行冷媒自动充注，确保系统高效、稳定运行。
?智能诊断调试软件，调试及维护快捷方便
采用先进的智能诊断调试软件，迅速对空调进行全方位的调试和诊断，极大方便了
用户的使用。
?一键试运转功能，轻松实现制冷制热试运转
只需轻松按键一次，即可让制冷制热试运转过程简单快捷
2.4.9系统独立、风险分散
MDV-X全直流变频智能多联中央空调特有双后备运转技术，可以使不同模块或同一模块中的多个压缩机互为备用，同一套系统中不同模块之间互为备用，保证在紧急情况下，就算有一台或多台压缩机或模块出现故障，系统依然可以继续运行；
MDV-X全直流变频智能多联中央空调系统根据系统使用负荷情况，轮换设置优先开启的模块内压缩机是室外压缩机模块，平衡分配每台室外机模块的运行时间，大大提高了机组的可靠性和使用寿命。
2.4.10机组防腐蚀处理
MDV-X全直流变频智能多联中央空调防腐机型是经过全方位的防腐蚀处理，零部件经过耐腐蚀测试，包括翅片、板金、电机、风机、螺钉、罐体和电控主板等，产品完全满足防腐蚀性要求，具体有如下几个方面的措施：
?冷凝器翅片：冷凝器采用特种树脂翅片，相比普通机组，耐盐雾能力提升4倍以上，耐盐实验达到1100～1200h，美的内部标准1000h以上，常规材料为300h；采
用特种树脂翅片对换热性能没有影响。
?板金：对外观结构的板金和电控盒进行喷涂处理，耐盐雾实验达1500h以上；冷凝器边板耐盐雾150h以上，经过180g/平方米镀锌层处理（普通80g/平方米镀锌
层，耐盐雾96h）。
?风轮：风轮经过耐盐雾、抗紫外线老化测试，材质采用AS+20%玻纤，轴流风叶的材质完全符合在海边运行，材质的特性已得到行业公认，也是参照日本企业的材质
来设计的。
?电机：交流电机增加铁罩和防潮油，直流电机直接采用松下防腐电机（电机轴采用不锈钢材质）。
?螺钉：连接螺钉全部采用耐腐蚀的达克罗螺钉和垫片，满足耐腐蚀性要求。
?罐体(气液分离器、贮液罐和油分离器)：所有罐体表面经过多层喷涂处理，完全符合耐盐及耐腐蚀性要求。
?电控主板：对电控中的主控板的正反面涂防潮油处理，增加电控主板耐腐蚀能力。
2.4.11先进的制造工艺
?机组美观大方
无论室外机还是室内机，每一个细小环节都能够充分体现生产模具的精良工艺：外表美观大方；内部结构经济、紧凑。
?测试手段先进
MDV-X全直流变频智能多联中央空调在其安装调试过程种，都采用非常先进的测试仪器，如压力表、真空泵、冷媒充注机等仪器都是业内最具权威的。
?设备安全耐用
室内机机身内部装有双重隔热材料，制冷时不易结露，不会造成弄脏天花、墙壁等情况的发生；
室外机结构喷涂件为电镀锌板，非喷涂件为热镀锌板，机组绝缘等级达到E类；整机防触电保护等级为Ⅰ类，室外机防水等级为IPX4；外机面板经过先进的工艺处理，外形美观，并有良好的防腐性能，更耐用。
2.4.12多样化的控制方式
通过多种控制器件的灵活使用，完成对空调系统的现代化管理：
?遥控器对单台室内机进行个别控制
?线控器对单台室内机进行个别控制，美观、大方
?集中控制器对多台室内机（最多64台）集中控制
?网络集中控制通过电脑监控对整个空调系统实现智能化集中管理
通过集中控制系统与因特网联接，可对16个群组共1024台内机进行集中控制；既可以对个别机组进行独立控制，也可以对所有机组进行统一控制，同时还拥有独立的记费功能，有效解决了多联机长期以来难以分户记费的难题。
3.核心技术介绍
MDV-X全直流变频智能多联中央空调全部采用大排量高效率直流变频压缩
机，结合最新的180°正弦波直流变频技术、领先的无级矢量变频驱动技术、
高精度电子膨胀阀、R410A环保冷媒技术，完全满足RoHS指令等多种领先技术于一体，具有节能环保，使用寿命长久，安装维护方便等多种优势。
3.1全直流变频技术
压缩机
MDV-X全直流变频智能多联中央空调，室外机均采用直流变频压缩机，实现8HP-88HP 全系列室外机压缩机的全直流变频化。压缩机创新高压腔设计，相比低压腔压缩机：?高压腔涡旋压缩机具有寿命长久、稳定性好、效率高、低温制热强、噪音低；
?冷媒直接压缩，有效利用压缩腔容积，效率大幅提升；
?低温启动时，可预热冷冻油，机组性能稳定更高效；
?运行范围宽广，可在10Hz~200Hz之间正常运行；
?压缩机采用高效无刷直流电机，永久磁铁转子，不需
要外部供给电流，减少损耗，效率更高；
?压缩机采用钕磁铁，磁力矩及效率显着高于普通铁氧体磁铁，压缩机
强力更高效，同等转速下，只需要更小的电流，耗电更少；
?采用不对称涡盘，有效减少冷媒气体在吸入时压缩腔内部的泄露损
失，提高压缩机运行效率和可靠性。
3.1.2直流变频风扇电机
MDV-X全直流变频智能多联中央空调采用直流变频风扇电机，可根据系统
运行变化进行无级调速，保证系统压力最优状态，运行效率更高，更稳定，噪
音更低。
相比有刷直流电机或交流电机，无刷直流电机既保持了普通直流电机良好的调速性能，又具有结构简单、启动力矩大、调速范围宽、损耗低、效率高、无滑动接触和换向火花、可靠性高、噪音低、使用寿命长等优点。
3.1.3先进的全直流变频控制技术
MDV-X全直流变频智能多联中央空调采用先进的直流变频控制技术，实现对压缩机转速及系统输出的连续精确控制，并根据实际空调运行能力需要，智能调节系统输出，保证从低速到高速的线性能力输出，实现无级调速(10~200Hz的超宽频调节)，制冷综合性能系数远超现行国家一级能效标准。
3.2180°正弦波驱动技术
MDV-X全直流变频智能多联中央空调采用先进的180°正弦波驱动技术，结合电流互感器及电阻准确判断压缩机转子的位置，形成无级矢量驱动，精确计算运转时间，保证变频驱动为平滑曲线，实现压缩机电机平稳运转，噪音更低，同时有效抑制电磁辐射。
3.3精细油控制技术
MDV-X全直流变频智能多联中央空调采用多种控制技术，确保压缩机运转更稳定可靠。
?五级油控制技术
确保每台室外机和压缩机始终处于安全油面，从根本上解决缺油安全隐患。
?第一级：压缩机内部油雾分离
?第二级：高效油分离器
?第三级：压缩机间均油技术
?第四级：室外机间均油技术
?第五级：系统自动回油程序
?均油控制技术
在压缩机上设置一根均油管，当其中一台压
缩机油量过多时，均油管和排气管共同作用，把油输送至系统，系统再把油均衡分配至其他压缩机。
?回油控制技术
?油分离器回油
采用离心式油分离器，将压缩机排出的油迅速分离，分离效率99%以上，并及时有效的把油输送回各个压缩机内，保证压缩机需要的油
量。
?气液分离器回油
精细独特的回油孔设计，保证压缩机的回油稳定有效，超大容量设计，能更多的储存超大系统的冷媒，还能更好的避免
液击。
?系统自动回油
主控芯片带自动回油程序(所有室内侧电子膨胀阀打开，加大冷媒流速，带回管路中存油)：开机启动140min后第一次回油，以后每8h回一次油。
?冷媒控制技术
?冷媒平衡技术
先进的冷媒平衡技术，可以确保室外机热交换器的冷媒分流均匀，保证系统高效稳定运行。
?液侧旁通控制技术
通过双电子膨胀阀+液侧旁通控制技术，精确调节冷媒循环量，控制压缩机过热度，最大限度提高压缩机效率，确保压缩机安全，可靠。
3.4高效热交换技术
?采用下沉式电机支架，拉近风叶与换热器有效换热面积的距离，有效提升热交换效率；
?室外机高效换热流路
?新型2-1蒸发器回路设计，有效提升换热中液态冷媒的占比，
提升换热器换热效果的同时，也可增加系统液态冷媒量，降低
系统整体冷媒使用量，减少对大气温室气体的排放；
?一次过冷即可实现12℃过冷度，减少系统阻力和提升可靠性；
?当室外温度为35℃时，冷媒冷却至37.1℃，进而实现仅2.1℃
温差的高效换热。
?全新换热器，大幅提升换热效率
MDV-X全直流变频智能多联中央空调采用全新的高效铜管换热器，蓝色亲水铝箔翅片和内螺纹铜管完美结合，并且创新采用CFD辅助优化设计，使换热器效率大
大提升，耐用更节能。
?高效内螺纹铜管：破坏冷媒流动边界层，增强冷媒流动的扰动，强化换热效果；
?亲水铝箔翅片：能使空调运行中产生的冷凝水尽快流走，大大减少因冷凝水聚集而产生的风堵，保障产品可靠的换热效果；
?采用弧形开缝翅片，能有效改变空气侧的流动状态，破坏空气层的边界层，增强紊流强度，提高换热效率，从而起到强化换热的效果。
3.5冷媒精度控制技术
MDV-X全直流变频智能多联中央空调室外机拥有多个电子膨胀阀，每个电子膨胀阀均可实现480级冷媒流量调节，精确调节冷媒循环量，精准对应室内机实际需求，确保控温精确，进而创造更舒适的室内空间。
?采用两个480级的电子膨胀阀控制，最高级数达到960级，在同等条件下，相比单电子膨胀阀，控制冷媒流量更精确；通过电磁阀控制技术调
节冷媒循环量，控制压缩机过热度，使压缩机排气温度始终在85℃--
95℃之间，最大限度发挥压缩机的效率，确保压缩机安全，可靠；
?当检测到排气温度过高时，SV2打开，回流部分液态冷媒至回气管，降低回气温度，以达到降低压缩机排气温度的目的；
?在制冷时，当排气温度过高时(正常情况
下，主要是室内负荷需求过大导致回气温
度过高引起)，SV6也同时打开，增大液
态冷媒，以达到降低回气温度，抑制压缩
机过热度的目的。保障产品运行稳定可
靠；
?双电子膨胀阀+液侧旁通技术。
3.6智能除霜技术
除霜时间对空调机组的制热效果影响非常大，MDV-X全直流变频智能多联中央空调系统根据制热运行的主要参数和负荷变化，精准判断除霜时机，从而避免不必要的除霜制热损失，当环境湿度较大时，系统将适当提前化霜时间，更好保证室内舒适度；当室外机进行化霜时，系统将关闭室内风机，防止冷风吹出。
?根据不同的室外环境温度，选择不同的除霜模式，判断除霜时机，做到有霜除霜，无霜正常制热。
?智能判断，实时除霜，确保最优的制热能力和较高的能效比，最大限度延长正常运行时间。让空调在严寒的冬季带给您更省电、更高效、更持久的舒适享受。
3.7轮换、后备运转技术
MDV-X全直流变频智能多联中央空调特有双后备运转技术，可以使不同模块或同一模块中的多个压缩机互为备用，同一套系统中不同模块之间互为备用，保证在紧急情况下，就算有一台或多台压缩机或模块出现故障，系统依然可以继续运行；
MDV-X全直流变频智能多联中央空调系统根据系统使用负荷情况，轮换设置优先开启的模块内压缩机是室外压缩机模块，平衡分配每台室外机模块的运行时间，大大提高了机组的可靠性和使用寿命。
?轮换运转技术
?单模块为多台压缩机时，可实现压缩机轮换运转；
?多模块组合时，可实现模块间轮换运转；
通过轮换运转技术，可平均分配压缩机或模块的运行时间，大大提升机组的可靠性和使用寿命。
?后备运转技术
?单模块为多台压缩机时，可实现压缩机后备运转；
?多模块组合时，可实现模块间压缩机和模块的后备运转；
通过后备运转技术，保证系统模块内单台压缩机或系统内单个模块出现故障时，系统依然可以继续运行供冷供热。
3.8静音技术
MDV-X全直流变频智能多联中央空调采用多种静音技术和低噪音运行部件，利用CFD、FEM等先进技术，通过对空调系统的元器件振动源进行研究和对风机风叶的优化，从而实现室内外机的静音运转。
?新型导风圈设计，新型出风格栅，实现出风气流更平稳，避免产生喘
振与回流；
?直流风扇电机：相比交流电机噪音更低；
?专利非对称反振颤轴流风扇：有效降低风扇运行振动噪音；
?两个风轮采用不同叶片数结构设计，消除共振异音，将振动噪音降至最低，同时大幅提升换热的效率
?室外机采用大直径轴流风扇设计，减少高速运转时的颤动，提升换热效率，使用寿命更长久。
?风机减震基座：有效降低风机整体运行的振动；
?外壳减震设计：采用1mm厚钢板外壳，有效降低产品运行振动；
?高性能低噪音直流变频压缩机：最低噪音仅40dB(A)；
?压缩机隔音设计：三层高密度隔音棉，厚度15mm(铝箔、无纺纤
维、PVC)；
?三维仿真管路模拟设计：选择最佳模拟设计，降低冷媒流动振动；
?制冷剂回路消音设计：在管路弯头处设置带消音功能的铜罐；
?夜间静音运转功能
?产品出厂默认夜间静音模式，最大15dB(A)降低，实现45dB(A)低噪音运转；
?多种静音模式可选；
?当静音模式下，当室内机开机容量大于限定值时，以容量优先模式运转，保障用户使用需求。
4.控制及保护系统说明
4.1压缩机
全部采用日立高科技含量的无刷直流电动机，转
子为永久磁铁，不需要外部供给电流，减少损耗，因
此效率高。直流变频压缩机一般指压缩机动力采用直
流无刷电机即BLDC电机。工作时，定子通入脉冲直
直流变频空调基本原理及结构
直流变频空调基本原理及结构 直流变频空调其关键在于采用了无刷直流电机作为压缩机，其控制电路与交流变频控制器基本一样。 （1）直流变频空调的基本原理 ?直流变频概念 我们把采用无刷直流电机作为压缩机的空调器称为“直流变频空调”从概念上来说是不确切的，因为我们都知道直流电是没有频率的，也就谈不上变频，但人们已经形成了习惯，对于采用无刷直流压缩机的空调器就称之为直流变频空调。 ?无刷直流电机 无刷直流电机与普通的交流电机或有刷直流电机的最大区别在于其转子是由稀土材料的永久磁钢构成，定子采用整距集中绕组，简单地说来，就是把普通直流电机由永久磁铁组成的定子变成转子，把普通直流电机需要换向器和电刷提供电源的线圈绕组转子变成定子。这样，就可以省掉普通直流电机所必须的电刷，而且其调速性能与普通的直流电动机相似，所以把这种电机称为无刷直流电机。无刷直流电机既克服了传统的直流电机的一些缺陷，如电磁干扰、噪声、火花可靠性差、寿命短，又具有交流电机所不具有的一些优点，如运行效率高、调速性能好、无涡流损失。所以，直流变频空调相对与交流变频空调而言，具有更大的节能优势。 ?转子位置检测 由于无刷直流电机在运行时，必须实时检测出永磁转子的位置，从而进行相应的驱动控制，以驱动电机换相，才能保证电机平稳地运行。实现无刷直流电机位置检测通常有两种方法，一是利用电机内部的位置传感器（通常为霍尔元件）提供的信号；二是检测出无刷直流电机相电压，利用相电压的采样信号进行运算后得出。在无刷直流电动机中总有两相线圈通电，一相不通电。一般无法对通电线圈测出感应电压，因此通常以剩余的一相作为转子位置检测信号用线，捕捉到感应电压，通过专门设计的电子回路转换，反
中央空调计费方案对比!
中央空调计费方案对比 郑州铭鼎节能科技有限公司 中央空调计费方案对比 一、在国内目前中央空调计费市场中，主要有能量型、能量+时间型和时间型三种计费方式:
1.1 能量计量原理及计算公式 在热交换设备（风机盘管或空气处理机）中安装整体式热量表或组合式热量表，当水流 经系统时，根据流量传感器给出的流量和配对温度传感器给出的供回水温度，以及水流经的时间，通过计算器可计算并显示该系统所释放或吸收的热量。计算公式为： 1 1 Q=q m h d = q h d 0 .0 Q ---- 释放或吸收的热量 T ---- 时间； qm----热交换回路中液体载体流过的质量流量 qv---- 热交换回路中液体载体流过的体积流量 P ----流经热量表的流体的密度； h---热交换回路中液体载体 该类仪表有国家标准，获得国家质量技术监督局颁发的《制造计量器具许可证》后，能 够直接用丁贸易结算。根据国家标准，该类仪表按照精确度的高低分为1级、2级、3级能量表按流量计类型分为：机械式能量表、超声波能量表和电磁式能量表。 1.2 时间型计量原理及计算公式 通过测量用户端空调设备（主要是风机盘管）的运行时间，结合设备的标称制冷量和 室内的温度，并通过与系统制冷主机的联锁关系，计算出用户消耗的能量系数，从而计算得出用户的费用。 风机盘管的冷量当量就可以按照下面的公式计算出来： & =如? K Jfi + 知-灼加+￡[ - 式中： Ei —第i个表消耗的冷量系数； tH —风机盘管在高档风速运行的时间，s； tM 一风机盘管在中档风速运行的时间，s； tH 一风机盘管在低档风速运行的时间，s; KjH -j型风机盘管在高档风速的理论制冷系数； KjM —j型风机盘管在中档风速的理论制冷系数；
格力空调变频原理
班级：机械093 学号：09550327 姓名：周泽斌 格力空调变频原理 变频空调 变频空调是在普通空调的基础上选用了变频专用压缩机，增加了变频控制系统。它的基本结构和制冷原理和普通空调完全相同。变频空调的主机是自动进行无级变速的，它可以根据房间情况自动提供所需的冷（热）量；当室内温度达到期望值后，空凋主机则以能够准确保持这一温度的恒定速度运转，实现“不停机运转”，从而保证环境温度的稳定。 变频空调器是由驱动电路、室外机电源电路、室内机电源电路、室外机风扇电机控制电路、室内外机通信电路、单片微电脑及其外围构成的主控电路等组成。 交流变频空调器的工作原理是：变频技术是通过变频器改变电源频率，从而改变压缩机的转速的一种技术.通过变频器先进行交流到直流的变换，再通过变频器进行直流到交流的变换，从而控制交流电机的转速。而对变频器的控制是通过传感器将室内温度信息传递给微电脑，输出一定频率变化的波形，控制变频器的频率。当室内急速降温或急速升温时，室内空调负荷加大，压缩机转速加快，制冷量按比例增加，相反，当室内空调负荷减少时，压缩机正常运转或减速。 直流变频空调器的工作原理是把50Hz工频交流电源转换为直流电源，并送至功率模块主电路，功率模块也同样受微电脑控制，所不同的是模块所输出的是电压可变的直流电源，压缩机使用的是直流电
机，所以直流变频空调器也可以称为全直流变速空调器。直流变频空调器没有逆变环节，在这方面比交流变频更加省电。 变频空调器的制冷系统与普通空调器基本相同，不同的是控制制冷剂流量的毛细管被电子膨胀阀所取代。电子膨胀阀是一种由单片微电脑控制脉冲步进电机正反旋转带动一个可控制开度的阀门，阀门的开度除了与压缩机转速有关外，还与管路上的传感器有关。变频空调器的节流采用电子膨胀阀，空调器的室外机组在膨胀阀进出口。压缩机吸气管等多处设有温度传感器，并将其采样信息输送至室外机组微电脑控制器。微电脑则经过分析判断，可以及时控制阀门的开启度，随时改变氟里昂的流量，使压缩机的转速与膨胀阀的开度相适应，使压缩机的输送量与通过阀的供液量相适应，使蒸发器的能力得到最大程度的发挥。此外，采用电子膨胀阀作为节流元件，可以作到制热时化霜不停机。空调器利用压缩机排气的热量先向室内供热，余下的热量输送到室外，将换热器翅片上的霜化掉。变频空调压缩机的转速（排气量）是可变的，为了使制冷效率更高，最好使压缩机的转速与制冷剂的流量（阀门的开度）相适应。 变频空调特点 ①启动电流小，转速逐渐加快，启动电流是常规空调的1/7； ②没有忽冷忽热的毛病，因为变频空调是随着温度接近设定温度而逐渐降低转速，逐步达到设定温度并保持与冷量损失相平衡的低频运转，使室内温度保持稳定； ③噪声比常规空调低，因为变频空调采用的是双转子压缩机，
变频空调的电路通讯基本原理
变频空调的电路通讯基本原理 变频空调通讯电路电路分析2. 变频器高压直流供电电路 3.变频模块4.全直流风扇电机5. 交流电源的滤 波及保护 概述： 室内电路与普通空调基本相同，仅增加与外机通讯电路，通过信号线“S”，按一定的通讯规则与室外机实现通讯，信号线“S”通过的为+24V电信号。 室外电路一般分为三部分：室外主控板、室外电源电路板、IPM变频模块组件。电源电路板完成交流电的滤波、保护、整流、功率因素调整，为变频模块提供稳定的直流电源。主控板执行温度、电流、电压、压机过载保护、模块保护的检测;压机、风机的控制;与室内机进行通讯;计算六相驱动信号，控制变频模块。变频模块组件输入310V直流电压，并接受主控板的控制信号驱动，为压缩机提供运转电源。 1. 变频空调通讯电路 ·通讯规则：从主机(室内机)发送信号到室外机是在收到室外机状态信号处理完50毫秒之后进行，副机同样等收到主机(室内机)发送信号处理完50毫秒之后进行，通讯以室内机为主，正常情况主机发送完之后等待接收，如500毫秒仍未接收到信号则再发送当前的命令，如果1分钟(直流变频为1分钟，交流变频为2分钟)内未收到对方的应答(或应答错误)，则出错报警;同时发送信息命令给室外，以室外机为副机，室外机未接收到室内机的信号时，则一直等待，不发送信号，通讯时序如下所示： 电路分析 由于空调室内机与室外机的距离比较远，因此两个芯片之间的通信(+5V信号)不能直接相连，中间必须增加驱动电路，以增强通信信号(增加到+24V)，抵抗外界的干扰。 二极管D1、电阻R1、R2、R47、电容C3、C4、稳压二极管CW1组成通讯电路的电源电路，交流电经D1半波整流，R1、R2限流后，R47电阻分流后，稳压二极管CW1将输出电压稳定在24V，再经C3、C4滤波后，为通信环路提供稳定的24V电压，整个通信环路的环流为3mA左右。 光耦IC1、IC2、PC1、PC2起隔离作用，防止通讯环路上的大电流、高电压串入芯片内部，损坏芯片，R3、R18、R21、R22电阻限流，将稳定的24V电压转换为3mA的环路电流，R23、R42电阻分流，保护光耦，D2、D5防止N、S反接。 当通信处于室内发送、室外接收时，室外TXD置高电平，室外发送光耦PC2始终导通，若室内TXD发送高电平“1”，室内发送光耦IC2导通，通信环路闭合，接收光耦IC1、PC1导通，室外RXD接收高电平“1”;若室内TXD发送低电平“0”，室内发送光耦IC2截止，通信环路断开，接收光耦IC1、PC1截止，室外RXD 接收低电平“0”，从而实现了通信信号由室内向室外的传输。同理，可分析通信信号由室外向室内的传输过程。 2. 变频器高压直流供电电路
直流输电原理题库
《直流输电原理》题库 一、填空题 1.直流输电工程的系统可分为两端（或端对端）直流输电系统和多端直流输电系统两大类。 2.两端直流输电系统的构成主要有整流站、逆变站和直流输电线路三部分。 3.两端直流输电系统可分为单极系统、双极系统和背靠背直流输电系统三种类型。 4.单极系统的接线方式有单极大地回线方式和单极金属回线方式两种。 5.双极系统的接线方式可分为双极两端中性点接地接线方式、双极一端中性点接地接线方 式和双极金属中线接线方式三种类型。 6.背靠背直流系统是输电线路长度为零的两端直流输电系统。 7.直流输电不存在交流输电的稳定性问题，有利于远距离大容量送电。 8.目前工程上所采用的基本换流单元有6脉动换流单元和12脉动换流单元两种。 9.12脉动换流器由两个交流侧电压相位差30°的6脉动换流器所组成。 10.6脉动换流器在交流侧和直流侧分别产生6K±1次和6K次特征谐波。12脉动换流器在 交流侧和直流侧分别产生12K±1次和12K次特征谐波。 11.为了得到换流变压器阀侧绕组的电压相位差30°，其阀侧绕组的接线方式必须一个为 星形接线，另一个为三角形接线。 12.中国第一项直流输电工程是舟山直流输电工程。 13.整流器α角可能的工作范围是0＜α＜90°，α角的最小值为5°。 14.α＜90°时,直流输出电压为正值,换流器工作在整流工况; α=90°时, 直流输出电为 零,称为零功率工况; α＞90°时,直流输出电压为负值,换流器则工作在逆变工况。15.直流输电控制系统的六个等级是:换流阀控制级、单独控制级、换流器控制级、极控制 级、双极控制级和系统控制级。 16.换流器触发相位控制有等触发角控制和等相位间隔控制两种控制方式。 17.直流输电的换流器是采用一个或多个三相桥式换流电路（也称6脉动换流器）串联构 成。其中，6脉动换流器的直流电压，在一个工频周期内有6段正弦波电压，每段60°。
关于中央空调计费系统中的时间型计量
关于中央空调计费系统中的时间型计量 关于中央空调计费系统中的时间型计量成都铎浜科技有限公司杨秦对于写字楼或商务公寓等空调用户，我们建议采用时间型计量。如果用户希望采用能量型计量，我们建议不要采用机械式运动能量表，而选用一些高档的无机械式运动的(如超声波等)能量表。但对于这类用户计量，采用能量型会增加很大的工程成本。 而对于一些综合性大楼，如商场等大用户，计量每层或多层的大面积空调费用，建议采用能量型，这样的总体成本会比时间型低很多。 而在某些场合，如下面商场上面办公楼的大楼，也可以采用时间型+能量型的方案。 从20年前空调计费行业开始在中国起步到近七年的快速发展，目前国内关于空调计费的方法主要有以下几种： 一、能量计量。 能量计量是从供暖计量延伸而来，它主要是直接计量用户所消耗的能量，主要原理就是能量=流量乘以温差.因此，能量计量除了空调水系统的水利平衡影响其计量精度外，还与流量计的选型、水质的好坏以及温度计的配对精度等有关。前面已经讲了能量计量的理论缺陷，除了这个理论缺陷以外，还存在以下主要缺陷：1〉流量计的堵塞问题。 这是普通流量计所面临的一个主要问题，它与流量计本身的质量和性能并无根本关联，主要是受水质的影响。目前一般的空调计费厂家从成本角度考虑，通常是选用机械式转子流量计，但这种流量计无论是进口还是国产，在实际运行当中并不理想。因为空调水系统通常是一个封闭循环系统，水质质量较差，容易堵塞流量计的转子运转，影响计量精度甚至堵死流量计的运行。目前针对这个问题，国内厂家通常采用的解决方法是加过滤网，先不论过滤网能不能彻底解决这个问题，就是整个水系统增加了众多过滤网后，势必增加了水阻，这就要求增加水泵功率，造成投资成本增加。同时，为了保持流量计的正常运行，还需要经常清洗管道，大大增加了日常的维护量，给物业公司造成了很大的困扰。更主要的是，一旦出现故障，需要停机维护，而维修时，需要从管道上拆装，麻烦不说，还可能破坏装修，影响了整个中央空调系统的正常运行，给物业公司的管理带来相当的不便，运行成本也大幅增加。而绝大部分能量型计费系统的问题都出于此。而如果采用非机械式流量计，其几千到几万的设备成本也让许多公司望而却步，因此能量型计费要想发展，这个问题是首先要解决的问题。 2〉流量计的检定工作。 作为一套计量产品，其计量精度直接涉及到用户的切身利益，因此国家计量局早就明文规定流量计必须每4年强行检定一次。而热能表的检定方法主要有整体检定和分体检定两种，无论哪种方法都无法现场检定，这样一旦用户提出流量计的计量精度提出疑问，将会对物业公司的管理造成很大的困扰，从而造成收费纠纷。而热能表恰恰是来解决收费纠纷问题的，而不是来制造纠纷的。所以，也有很多类似的项目因为用户的异议而最后不得不放弃计量收费，造成很大的损失。3〉温度传感器的精度问题。 对于温度的测量，由于空调水的实际温差通常只有2.5-3.5℃，如果温度测量误差为0.3℃，就会带来10%的能量测量误差(供暖温差为20℃左右，0.5℃测量温差所产生的能量误差仅为2.5%)，这就是能量表进行空调计量最难以克服的问题之一，在某些能量计量的实际项目中，相似单位的数据差异可达到4-5倍，导致用户最终拒绝交费，给物管带来直接经济损失。 二、电计量 目前有部分早期建成的项目是用电表来进行计费的，这种计量方法虽然应用不广，但它是在认识到能量计费不足的情况下，从另外一种思路来探讨计量方式的一种有益探索。这种方式主要存在以下不足： 1〉由于风机盘管的制冷量根据不同的风量和不同大小的盘管的用电量是不成线性的关系，所以同样制冷时，按照电费来计量是不科学的； 2〉当用户只吹风而不制冷时，其用电量是一样的，但却没耗冷，这样收费还是一样的，这就更加不合理了。 三、水表计量 目前也有部分早期建成的项目是只用水表来计费的，这些项目之所以只采用水表计费而不配套温度传感器，就是意识到温度传感的精度问题可能会产生收费公平性的质疑，但这种方法虽照顾了公平性，却忽略了水表的缺陷和收费的合理性。通过这些年的运行，早已暴露出它的弱点和不足之处。由于单价一定之后，根据用水量来收费，除了前面所述的有关水表的缺点外，还存在用户的异议，如果只开水泵而不开制冷机的情况怎么办？ 四、时间计量 时间计量虽然起步较晚，但它是在综合了以上各种计量方法的优缺点后，提出的一个全新的计量概念。首先它从自控的角度出发避免了各种外力因素对计量精度的影响，其次它从技术的可行性和实际的可操作性出发，解决了容易引起收费纠纷的计量合理性和公平性。 时间计量主要是通过采集风机盘管高中低三档的运行时间，在综合考虑各种型号风机盘管和风机盘管各档位之间制冷量的系数关系，用当量时间来表示用户所耗用的热交换量。这种计量方法主要是通过RS485通讯，纯电路连接，即可以相对精确的计量用户的使用量，又可以避免各种外力因素所造成的系统不稳定性。应该来说是目前众多计量方法中比较理想的一种计量方法。 当然，也有不少人对此计量方法提出异议，异议主要是集中在该计量方法的原理主要是建立在理论数据的基础上。因为该计量方法的原理主要是：功=功率乘以时间，而这个功率主要是指风机盘管的额定功率，而实际功率和额定功率往往存在一定的差异，此差异在15%--25%左右，所以该计量方法准确性值得怀疑。 对于这个问题，我们应该分两个方面来看： 首先，从绝对精准的角度来看，的确时间计量存在这个问题。但我们再反过来思考一下，这15%--25%的计量误差是建立在大家公平一致的基础上的，也就是说，当你开25度，另一户开28度，它们之间可能存在计量的差异，但反过来，从概率学的角度，可能某一天这一户开28度，另一户也有开25度的可能，也就是说，
最新变频空调的原理与维修
变频空调的原理与维 修
变频空调器原理与检修 随着变频空调器的发展，其变频技术也由交流变频发展到直流变频，控制技术由PWM（脉冲宽度调制）发展为PAM。(脉冲振幅调制。) 第一节变频空调器原理 一、变频空调器原理与特点 1．变频空调器原理 变频空调器是采用先进变频和模糊控制技术生产制造的，且制冷量可以进行自动调节的新型空调器，其最大特点是节能和舒适度高。 例如，变频空调器初次运行时室内温度较高，空调器会自动高速运转使室内很快达至设定温度。当达到设定温度后空调器会自动低速运行，这样室内噪音就会降低，并使整个房间保持此温度从而减少了压缩机频繁启动带来的电力浪费。 变频空调器与传统空调器的主要区别是，变频空调器是通过变频器将电源频率处理，使供给变频压缩机的电源频率根据需要发生变化，这样压缩机转速也发生变化从而控制压缩机排气量使空调器真正达到节能效果。此外它还采用了电子膨胀阀替代毛细管，在电控系统主要增加了变频器和感温检测点并采用了三相变频压缩机。变频空调器运转速度始终受电控系统变频器控制，其制冷量随压缩机转而变化，电控系统主要由室内和室外两部分组成，控制中枢采用微电脑单片机。 变频空调器将交流电通过大功率半导体整流变成直流电，然后再根据需要把直流电转换成三相且电压随频率变化的交流电。 2.变频空调器特点 (1)启动后可快速达到设定温度。变频空调器启动时频率较低压缩机转速较慢，当压缩机启动后利用较高的频率使其转速增加，这样使制冷量在增大的同时缩短室内温度不舒适的时间。 (2)室内温度变化小且稳定。普通空调器是利用温控器对压缩机进行开/停控制，制冷量调节是通过改变室内风机转速实现的，而压缩机转速并没有变化，因此电功率并没有降低多少。而变频空调器制冷量小时，压缩机转速降低，所以电功率的消耗大幅度将下降。当室内达至设定温度后压缩机将保持这转速，使室内温度稳定保持在设定范围内。 (3)空调器运行后振动和噪音小。变频式空调器在压缩机运行过程中，由于没有频繁的开停机现象，所以不会产生开关的动作声，以及压缩机启停机时发出的气流声和振动声。 (4)空调器制热效果有较大增强。普通空调器排气量是以制冷设计为主。对于热泵空调器如设计制冷量大，就会影响其制热能力，而变频空调器可利用提高压缩机转速增加制热效果。 例如，当室外低于零度时变频空调器可通过提高压缩机转速使制热量增加，为防止室外机结霜时室内温度低，变频压缩机除霜时仍以高转速运转，同时除霜时还通过旁通阀将压缩机排出制冷剂的一部分直接送入室外散热器，这样使除霜时间缩短，制热能力增加。
高压直流输电原理与运行-第一章
高压直流输电原理与运行 第一章绪论 1.1 高压直流输电的构成 1.高压直流输电由整流站，直流输电线路和逆变站三部分构成。 常规高压直流输电，由半控型晶闸管器件构成，采用电网换相； 轻型高压直流输电，由全控型电力电子构成，采用器件换相。 2.针对电网换相方式有：（1）长距离直流输电（单方向、双方向直流送电）；（2）BTB直流 输电；（3）交、直流并列输电；（4）交、直流叠加输电；（5）三极直流输电。 3.直流系统的构成 针对电网换相方式有： （1）直流单极输电 1）大地或海水回流方式：可降低输电线路造价；但材料要求较高，对地下铺设设备、通信等有影响； 2）导体回流方式：可分段投资和建设； （2）直流双极输电 1）中性点两端接地方式：优点，当一极故障退出，另一极仍可以大地或海水为回流方式，输送50%的电力；缺点，正常运行时，变压器参数、触发控制的角度等不完全对称，会在中性线有一定的电流流通，对中性点接地变压器，地下铺设设备和通信等有影响。2）中性点单端接地方式：优点，大大减小单极故障时的接地电流的电磁干扰；缺点，单极故障时直流系统必须停运，降低了可靠性和可利用率。
3）中性线方式：中性线设计容量小，正常运行时，流过中性线的不平衡电流小，降低电磁干扰。 3.直流多回线输电 1）线路并联多回输电方式：可提高输电容量、输电的可靠性和了可利用率。 2）换流器并联方式的多回线输电：实现相互备用，提高直流输电的可靠性和可利用率。4．多段直流输电 1）并联直流输电方式：要实现功率反转必须通过断路器的投切来改变换流站与直流线路的连接方式。 2）串联多端直流输电方式：各换流器与交流系统的功率通过对电压的调整进行。 1.2 高压直流输电的特点及应用场合 1.直流输电的特点 1）经济性：流输电架空线路只需正负两极导线、杆塔结构简单、线路造价低、损耗小；直流电缆线路输送容量大、造价低、损耗小、不易老化、寿命长，且输送距离不受限制； ?通常规定，当直流输电线路和换流站的造价与交流输电线路和交流变电所的造价相等时的输电距离为等价距离。 2）互联性：直流输电不存在交流输电的稳定问题，有利于远距离大容量送电；采用直流输电实现电力系统之间的非同步联网； 3）控制性：直流输电输送的有功功率和换流器消耗的无功功率均可由控制系统进行控制，
变频空调基本知识
. . 变频空调电控基本知识 1、基本概念 2、变频空调的优势及缺点 3、变频空调电控原理 4、变频电控关键器件简介 5、变频空调功能简介及故障判别 6、变频空调新产品展望 7、变频空调面临的问题
. 一、基本概念 1、常规空调（定频空调） ▲使用一般的定频压缩机 ▲压缩机运行频率是固定的50Hz或60Hz ▲输出的制冷、制热能力恒定 ▲控制方式简单，使用继电器、压缩机启动电容进行控制及启动控制电路图： 零线 2、变频空调 ▲使用变频压缩机（又分为三相交流感应式异步电动机、无刷直流电机和永磁同步交流电机等） ▲压缩机运行频率在20Hz～130Hz之间可调 ▲输出的制冷、制热能力根据运行频率变化而变化 ▲控制方式复杂，需要专用的变频驱动电路及相应的驱动控制芯片 .
. 变频空调控制电路框架： 变频压缩机控制原理： 变频压缩机依据原理：n=60f(1-s)/p (n—压缩机转速，f—压缩机供电频率，p—电机极对数，s—转差率) 通过改变压缩机的供电频率f，在p与s不变的情况下，压缩机运转速度n 就会跟随供电频率f的变化而变化。 3、交流变频空调 ▲压缩机采用三相交流感应式异步电动机； ▲驱动电压采用交－直－交变换方式； ▲驱动方式采用电压空间矢量控制方式； ▲压缩机运行频率根据驱动电压的变化而变化，形成V－F对应曲线。4、直流变频空调 ▲压缩机采用无刷直流电机（或永磁同步交流电机）； ▲无刷直流电机绕组采取分布卷绕制方式；永磁同步交流电机绕组采取集中卷绕制方式； ▲驱动电压也是采用交－直－交变换方式； ▲驱动方式采用方波驱动方式（分布卷）及正弦波驱动方式（集中卷）； ▲需要进行位置检测并进行电子换相。 5、全直流变频空调 .
中央空调系统计费--能量型计费说明
中央空调系统计费 能量表计费方式简要说明 1．能量表 能量表由积分仪、流量传感器、配对温度传感器三部分组成。根据能量守恒原理，中央空调对空间的热交换与其介质中能量变化相等。通过能量表对中央空调水管的能耗的计量，从而达到对用户中央空调使用量的计量。 能量表安装图如下（具体口径有区别，以说明书为准）： 2．能量型收费原理：通过对能量表的流量和温差之间的逻辑关系计算出能量消耗值。 用户每月的费用＝实际空调使用费＋基本维护费。 实际空调使用费是物业根据中央空调系统的实际运行成本、用户消耗总用量，确定用户使用单价，从而算出每月用户的实际空调费用（其中包括分摊部分）。 基本维护费即中央空调系统维修、维护、保养、相关人员工资等费用，应作为用户无论使用中央空调与否都要缴纳的费用，以保障物业管理的基本运营。
3．项目描述 项目是一座六层楼的商用广场,一至三层(含夹层)为商铺,四至五层是KTV 娱乐城,六层办公室.目前整个项目只有一至五层(含夹层)安装一套中央空调系统，.现要求一至三层(含夹层)与四至五层两个不同用户应用合理的中央空调计量手段，按用量收取空调使用费用，使中央空调收费的理念由“供多少用多少”到“用多少供多少”的转变，体现按需使用，按用量收费，“多用多付，少用少付”、“用多少付多少”的基本收费原则。同时引导用户树立正确的消费观念，提高节能意识，从而达到为国家节约能源的目的。 4．计费方案 根据项目实际情况我司建议采用能量型中央空调计费方式 1)地面一至三层(含夹层)是商铺，要求只计量该四层总的能量消耗，采用能 量型中央空调计费系统，需区域能量表1套，管径DN200。 2)地面四至五层是KTV部，要求只计量该二层总的能量消耗，原则采用能量型中央空调计费系统，需区域能量表1套，管径DN150,但由于现场施工所限不能从五层安装分支管到四层,所以只能是四层与五层分开计量,两层能量表使用总和就是该用户主实际用量.所以需要区域能量表2套,管径DN150. 设备如下 注：根据实际情况所有能量表均采用就地抄表的方式统计核算。能量表的计算仪可根据实际情况安装在易于管理的位置。 5．HLM能量型计量表的安装 1．流量计的安装 安装流量计前必须事先完成对空调管道清洗工作，防止管道废渣进入
变频空调工作原理图解析
变频空调工作原理图解析 空调主要分为定频空调与变频空调，变频空调又可分为直流变频空调与交流变频空调两种。许多消费者在选购空调时往往不明白这三者之间有何差异，尤其是变频空调，作为一种新兴的空调技术，变频空调的工作原理及优势是许多人重点关注的话题。与传统空调相比，变频空调“变”在哪里？下面，我们来看看变频空调的工作原理及变频空调的原理图解析。 变频空调的工作原理 供电频率高，压缩机转速快，空调制冷（热）量就大；而当供电频率较低时，空调制冷（热）量就小，这就是所谓“变频”的原理。变频空调的核心是它的变频器，变频器是20世纪80年代问世的一种高新技术，它通过对电流的转换来实现电动机运转频率的自动调节，把50Hz的固定电网频率改为30至130Hz的变化频率，使空调完成了一个新革命。同时，还使电源电压范围达到142V至270V，彻底解决了由于电网电压的不稳定而造成空调器不能正常工作的难题。 变频空调每次开始使用时，通常是让空调以最大功率、最大风量进行制热或制冷，迅速接近所设定的温度。由于变频空调通过提高压缩机工作频率的方式，增大了在低温时的制热能力，最大制热量可达到同级别空调器的1.5倍，低温下仍能保持良好的制热效果。 变频空调工作原理图
变频空调的工作原理PK定频空调的工作原理 所谓的“变频空调”是与传统的“定频空调”相比较而产生的概念。众所周知，我国的电网电压为220伏、50赫兹，在这种条件下工作的空调称之为“定频空调”。由于供电频率不能改变，传统的定频空调的压缩机转速基本不变，依靠其不断地“开、停”压缩机来调整室内温度，其一开一停之间容易造成室温忽冷忽热，并消耗较多电能。而与之相比，运用变频控制技术的变频空调，可根据环境温度自动选择制热、制冷和除湿运转方式，使居室在短时间内迅速达到所需要的温度并在低转速、低能耗状态下以较小的温差波动，其最大的特点就是节能和舒适度高。 变频空调的工作原理-直流与交流变频空调的原理区分 变频空调主要分为直流变频空调与交流变频空调两种。其工作原理最本质的差别就是在压缩机转换电流方式以及频率上的不同，并且所用压缩机也大同，所以直流变频与交流变频在实际使用中的耗电方面也就不一样，但是相对的直流变频的节能效果更出色。一般情况下，交流变频空调比定频空调要省电30%，而直流变频空调则省电50%。 总体而言，除了节能效果和舒适度更好、可在低电压和低温度条件下启动外，变频空调由于实现了压缩机的无级变速，它也可以适应更大面积的制冷制热需求。变频空调较定频空调有较多优点，是未来家用空调的发展方向；掌握变频空调的工作原理，熟悉变频空调的原理图可供消费者更好的选购空调产品，提前享受变频空调带来的舒适健康生活。 本文由舒适100网编辑部整理发布
直流电动机的基本原理：
一、直流电动机的基本原理： 下面电机原理部分的内容主要摘自谢明琛教授编著的《电机学》： 图示为一个最简单的直流电机模型，定子上有固定的永久磁铁做磁极，转子为圆柱型的铁芯，上面嵌有线圈（图中导体ab和cd连成一个线圈），线圈的首末端分别连接在两片彼此绝缘的圆弧型换向片上，换向片固定在转轴上，换向片构成的整体称为换向器，整个转动部分成为电枢，为了把电枢和外电路接通，在换向片上放置了两件空间位置固定的电刷A和B，当电枢转动时，电刷A只能与转到上面的换向片接触，电刷B只能与转到下面的换向片接触。 当这个原理样机作为直流发电机运行时，用原动机拖动电枢，使之以恒速n沿逆时针方向旋转，若导体的有效长度为l ,线速度为v,导体所在位置的磁通密度为 ，则在每根导体中感应出电势为 = v l e.. B δ
导体感应电势的方向用右手定则确定，在图示的瞬间，ab导体处在N极下，其电动势的方向由b—a，而导体cd处·在S极下，其电动势方向由d—c,整个线圈的电动势为2e，方向由d—a,如果线圈转过180度，则ab导体和cd导体的电动势方向均发生改变，故线圈电动势为交变电动势。 但通过测量，我们却发现在电刷A/B间的电动势却是单向的，这是为什么呢？这是因为电刷A只与N极下的导体接触，当ab导体在N极下时，电动势方向为b—a—A，电刷A的极性为+，在另一个时刻，导体cd转到N极下时，电动势的方向为c—d—A,电刷A的极性仍为+，可见电刷A的极性永远为+，同理，电刷B的极性就永远为-，故电刷A/B间的电动势为直流电动势。 若把上述电机模型用做电动机运行，在电刷A/B间施加直流电压，使电流从正极电刷A流入，通过线圈abcd，经负极电刷B流出，由于电流始终从N极下的导体流入，S极下的导体流出，根据电磁力定律可知，上下两根导体受到的电磁力方向始终为逆时针方向，它们产生的电磁力矩的方向也始终是逆时针方向，使电机按逆时针方向旋转，从上面的分析可以看出，在直流电机的绕组里，电枢线圈里的电流方向是交变的，但产生的电磁转距的方向却是单向的，这也是由于有换向器的原因。 以上是直流电机运行的基本原理，而对直流电机的基本结构，相信大家已经非常熟悉，我就不再浪费大家的时间，下面，就首先从电动机的额定参数的定义开始给大家开始介绍电机的运行方程及特点。
图文解析集中式中央空调计费系统
图文解析集中式中央空调计费系统 国家标准： 《时间法集中空调分户计量装置》（GB/T29580-2013）《智能建筑弱电工程设计与施工》（09X700） 《建筑设备监控系统工程技术规范》 《通断时间面积法热计量装置技术条件》（JGT379-2012） 《热量表》CJ128-2007 《集中空调电子计费信息系统工程技术规范》SJ/T11449-2013 对空调分户计量要求的规范与标准： 《公共建筑节能设计标准》GB 50189-2015 《绿色建筑评价标准》GB/T 50378-2006 《民用建筑节能管理规定》2005 《民用建筑绿色设计规范》JGJ／T 229-2010 《中华人民共和国节约能源法》 《民用建筑节能条例》国务院令第530号 《公共机构节能条例》国务院令第531号 中央空调系统计费系统架构：
建筑能耗计量管理系统（空调、水、电，C/S架构） B/S架构： 空调、水、电综合计量B/S系统架构图：
B/S架构系统： 开放式体系架构，三个层次的开放： 设备层：通过物联网智能路由器，配置接入方式，可无限扩展接入各子系统的末端采集设备； 数据层：统一由“数据总线”完成各大系统的数据接
入； 服务层：通过自定义组态的方式配置各业务系统的核心服务功能。 中央空调计量方式： （1）能量型计量方式： 计量原理：Q=∫ρqv（h1-h2）dг
电磁流量计优点： 精度高（达0.5级），量程宽，最低测量流速0.1m/s 无机械运动部件，免维护，稳定可靠； 《建筑节能智能化技术导则》中，空调计量推荐使用产品；广泛应用于化学、造纸、污水等工业领域。 温度传感器的选型： 两线制温度传感器出厂后固定信号线长度，不能随意延长，否则影响测量结果。 四线制温度传感器可消除连接导线电阻变化的影响，在安装时可延长信号线长度，不会影响测量结果。 在空调计量中，空调系统冷冻水供水管与回水管相距较远时采用四线制温度传感器。 能量型计量方式适用范围： 分楼栋、分楼层、分区域等大区域的计量需求（入户管径一般≥DN50）。 大型能源站的分户计量。 一般应用于商业综合体、工厂、酒店、酒店、交通枢
直流电机工作原理图解
直流电机工作原理图解 一.直流电机的物理模型图解释。 这是分析直流电机的物理模型图。其中，固定部分有磁铁，这里称作主磁极；固定部分还有电刷。转动部分有环形铁心和绕在环形铁心上的绕组。(其中2个小圆圈是为了方便表示该位置上的导体电势或电流的方向而设置的) 上图表示一台最简单的两极直流电机模型，它的固定部分（定子）上，装设了一对直流励磁的静止的主磁极N和S，在旋转部分（转子）上装设电枢铁心。定子与转子之间有一气隙。在电枢铁心上放置了由A和X两根导体连成的电枢线圈，线圈的首端和末端分别连到两个圆弧形的铜片上，此铜片称为换向片。换向片之间互相绝缘，由换向片构成的整体称为换向器。换向器固定在转轴上，换向片与转轴之间亦
互相绝缘。在换向片上放置着一对固定不动的电刷B1和B2，当电枢旋转时，电枢线圈通过换向片和电刷与外电路接通。 二.直流发电机的工作原理 直流发电机是机械能转换为直流电能的电气设备。 如何转换？分以下步骤说明： 设原动机拖动转子以每分转n转转动； 电机内部的固定部分要有磁场。这个磁场可以是如图示的磁铁也可以是磁极铁心上绕套线圈，再通过直流电产生磁场。其中 If 称之为励磁电流。这种线圈每个磁极上有一个，也就是，电机有几个磁极就有几个励磁线圈，这几个线圈串联（或并联）起来就构成了励磁绕组。这里要注意各线圈通过电流的方向不可出错。在以上条件下环外导体将感应电势，其大小与磁通密度 B 、导体的有效长度 l 和导体切割磁场速度 v 三者的乘积成正比，其方向用右手定则判断。 但是要注意某一根转子导体的电势性质是交流电。而经电刷输出的电动势确是直流电了。这便是直流发电机的工作原理。如下动画演示： 三.直流电动机的工作原理
变频空调系统控制
变频空调系统中的控制 1 概述 变频系统以其节能和舒适的特性优势已成为空调市场上的主流且随着其技术的深入,一拖二、一拖多系统也大量出现使变频产品更加成熟和全面。 变频技术的关键是变频压缩机和电子膨胀阀的应用。这两点技术有一个最重要的共同点是,它们都是电信号控制的,这样它们的控制就可以和计算机联系起来,利用计算机我们则可根据制冷系统的内在规律和特定的要求来编制程序控制系统的动作,实现智能控制和实时控制。 在变频空调系统中,要实现最优控制,调节的目标有两点,一个就是通过制冷量和负荷量的匹配,维持室温的设定值,另一个是维持蒸发器出口过热度最佳。其中变频压缩机和电子膨胀阀的控制目标不完全相同,调节压缩机是根据房间负荷改变转速,从而改变制冷剂流量和制冷量。电子膨胀阀的调节对象主要是蒸发器,要维持其出口过热度的最佳值,就是既要避免压缩机的湿压缩,又要充分利用其蒸发面积对于多联空调系统电子膨胀阀又可以用于各区域的流量调节。 对制冷系统的调节,离不开对制冷系统调节特性的了解。制冷系统是一个多输入,多输出的调节系统,而且各输入输出参数的耦合性强,各调节对象都是非线性的。给制冷系统的调节带来一定的困难。 2 一拖一控制方法 本文采用集总参数的仿真计算方法,在考虑房间对象的情况下,研究一拖一家用空调器制冷运行工况下的控制性能,同时对模糊控制进行计算。 其模糊控制器为双输入(温度偏差和偏差变化率)和单输出(频率)的控制器,采用查控制表法。控制表是根据经验和理论知识来总结模糊控制规则和量化因子,使用强度转移法进行模糊推理,并使用重心法进行反模糊化推理,量化因子通过模拟计算进行寻优得到。并将其与PI(Kp=8Ki=10)控制进行了比较。 2.1 定负荷运行 如下图1,2表示定负荷降温运行的模拟计算结果室内负荷为2400W,运行四小时,图1表示降温曲线,图2表示压缩机的运转频率。可以看出采用模糊控制室内温度效果较好,其波动在±0.2度之内计算结果表明4小时内平均COP可达3.40降低了能耗这是因为在达到设定温度后 压缩机在低频下运行而不是通常那样以开停来控制温度。 2.2 变负荷运行 图34表示在开机100分钟后,房间负荷由1800w变为2400w,设定温度(27度)不变的工况,计算时间为4小时。 2.3 变设定温度 图56表示在开机100分钟后,设定温度由27度变为26度,房间负荷(2400w)不变的工况,计算时间为4小时。 可以看出无论是变负荷运行还是变设定温度运行模糊控制都优于PI控制室内温度波动仍可控制在±0.2度。 为了验证仿真程序的正确性,对定负荷降温工况进行了模糊控制实验,图7中的实线是实测的降温曲线,虚线是仿真计算结果,可以看出仿真程序具有较好的可靠性。
商场中央空调计费系统管理软件功能操作手册及特点
http:// https://www.360docs.net/doc/4b17028438.html, 商场中央空调计费系统管理软件功能操作手册及特点商场中央空调计费系统管理软件是，是一套专为中央空调计费系统量身定制的专用软件产品，商场中央空调计费系统管理软件内置完善的报表分析与控制功能，不需要二次编程，使用人员无需专业知识，只需根据项目现场进行相关菜单化配置即可安装使用，在使用中可灵活地更改配置，商场中央空调计费系统管理软件的方便简洁的树形目录、详细的计费报表、实现对中央空调各个用户计费点实时采集与计费。下面是小编带来的商场中央空调计费系统管理软件功能操作手册及特点的简单介绍。商场中央空调计费系统管理软件的计费设备管理界面将计费系统内所有的计费设备以树形目录显示，用户可以清晰、快速了解设备详细运行状态，并可以快速切换至具体设备的计费画面。 http:// https://www.360docs.net/doc/4b17028438.html, 商场中央空调计费系统管理软件的设备监控
界面显示系统内所有的区域管理器，用户可以清晰、快速了解系统整体的结构，以及区域管理器当前运行状态。 http:// https://www.360docs.net/doc/4b17028438.html, 商场中央空调计费系统管理软件的集中抄表通过软件可以对计费终端实现远程抄表，根据设置的各项计费参数自动对抄表数据进行计费和统计。商场中央空调计费系统管理软件的用户数据查询可以查询用户的交费明细、银行划账明细、表具计量数据、用量汇总报表等相关的历史数据明细。 http:// https://www.360docs.net/doc/4b17028438.html, 商场中央空调计费系统管理软件的欠费提醒与禁用可以设置余额不足提醒、欠费提醒的限值和提醒时间，对于欠费用户还可以实现欠费禁用。 http:// https://www.360docs.net/doc/4b17028438.html, 商场中央空调计费系统管理软件的收费管理详细的收费管理，对用户的各项资料明细清晰显示，收费价格能协助管理方进行成本分
变频空调工作原理图解
变频空调工作原理图解 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
变频空调工作原理图解 更多资料请到->发表时间05-27 编辑:bjjdwx 浏览量： 4872 随着变频空调的普及掌握变频空调维修技术是每个空调维修人员迫在眉睫的事情，,《变频空调工作原理图解》这篇文章献给空调维修一线人员做参考资料，希望大家早日踏上变频空调维修的大门。 一、变频空调制冷系统的原理：热力学的一些基本知识 表征气体状态参数的三个物理量：温度/压力/比体积 1.温度：摄氏温标℃华氏温标℉热力学温标K 换算关系：华氏=9/5 t+32 k=+t 2.压力： Pa 1Pa=1N/M2 1MPa=106 Pa=10kgf/cm2 P= Pb+ Pg （大气压Pb ；表压力Pg ） 3.比体积：V= v/m3 （单位质量的物质所占体积） 4.焓：物质所含内能与物质所作推挤功之和，是计算空调换热的常用物理量。空调制冷剂在一个循环系统中，通常包含着温度、压力，以及体积的变换，通过计算这些变化量，可以得出空调的制冷能力 二、实验室常用的测试空调制冷量的方法 1.焓差法量热计通过测量空调室内机进风和出风口的温度差，计算出单位时间内交换的热量。 2.热平衡法量热计内机不装风口，通过分别测量室内侧，室外侧达到平衡时的热量，计算出整机的冷量。室内外侧是通过水系统循环计算平衡时的热量。 三、热力学定律 热力学第一定律：即能量守恒定律，在一定条件下，热能与机械能可以相互转化，转化后的能量总和不变。热力学第二定律：要使热量从低温物体间接地传给高温物体，必须消耗一定能量进行补偿 热力学第一定律揭示能量守恒的原理，是一切换热计算的基础，作用同万有引力定律热力学第二定律为空调的设计开发提供了理论的基础。 四、制冷系统简图 气化：气化是液体变化为气体时的吸热过程，如工质在蒸发器内所发生的过程。
中央空调计费系统收费方案1
中央空调计费系统收费方案（理论计算方法仅供参考） 中央空调系统费用的组成 1、对于中央空调，无论是供冷和供暖，其费用基本构成如下： ①电费（包括空调主机、冷却塔、冷冻泵、冷却泵、供暖的循环泵等） ③系统消耗的水费（冷却塔、锅炉系统用水）－应安装水表，按实际用量分摊 ④人工管理费（工资、福利等）－中央空调能否由我方工程部去控制，人工管理费减免 ⑤维护、维修费（不算折旧费）－此项按日后有损坏部件和维修费的实际费用进行分摊 空调计费单价制定的理论计算法 A、能量型计量方式单价的制定 由于AKE-C03能量积算仪可以对中央空调的用量按国际单位制MWh进行计量，直接反映了用户使用中央空调冷量的多少，并且与中央空调主机的制冷量具有很好的可比性，因此AKE-C03中央空调计费系统的价格基本上就等于该中央空调系统产生单位冷量（一般以MWh为单位）所需的运行费用。
一般情况下，单位时间（按1小时为单位）内中央空调系统所需的运行费用F可以由公式（1）计算得到：F=FD+FS+FR……………………………………………………………（1）其中：FD------为单位时间内中央空调系统所需支付的电费，它又可以由：中央空调主机的功率PZJ、冷冻水泵电机的功率PLD、冷却水泵电机的功率PLQ、冷却塔风机电机的功率PLF、其它用电设备功率Pq以及电价UD根据公式（2）计算得到。式中功率单位为KW，电价单位为元/度。 FD=（PZJ+PLD+PLQ+PLF+Pq）×UD…………………………………（2）FS-------为单位时间内空调水消耗所需费用，单位为元/小时FR-------为单位时间内所需的人工管理费，单位为元/小时 而单位时间内中央空调系统所能产生的制冷量C可由公式（3）计算得到：C=（n×PC）÷1000 (3) 式中：n------为空调主机的效率，可以根据主机的新旧等情况选择，取值范围为0.6～1。PC-------为空调主机的额定制冷功率，单位为KW；C------为单位时间内的制冷量，单位为MWh 因此，中央空调系统产生单位冷量所需的运行费用可以由公式（4）计算得到： UC=F/C=1000×〔﹙PZJ+PLD+PLQ+PLF+Pq〕*UD+FS+FR〕÷（n×PC）
