美的变频空调电控基本原理
变频空调电控基本原理-文档资料
X光图片
第二部分 变频电控主要器件功能介绍 三、风机失速控制器件功能简介
室内电控主要接口： 风机接口： 通过固态继电器控制
风机反馈接 口
弱电控制电路
风机转动反馈
第二部分 变频电控主要器件功能介绍 四、 H变频挂机为线性电源电路
变压器型号 220V输入
低压交流输出
整流电路
第二部分 变频电控主要器件功能介绍 五、主控芯片
第一部分 四、变频电控基本原理
变频空调电控基本原理
相对常规定频机来说，变频机的电控多了室外电控部分和室内外电控的通信 部分。所以变频机的电控更为复杂，且电控的重点集中在室外电控。
一般来说，变频机电控的基本构成如下：
室内外通信 主芯片与驱 动芯片通信
室内机
EMC滤 波电路
室外机
电抗器 /PFC模块
压机驱动 芯片 （DSP）
S
交 流
整 流 电 路
滤 波 电 路
开 关 电 源 电 路
线 性 电 源 电 路
显示板
室内外通讯电路
第一部分
变频空调电控基本原理
第一部分 六、变频室外电控功能框图
L N E M C 滤 波 电 路 外风机 交 流 整 流 电 路 脉 动 直 流 P F C 电 路 滤 波 电 路 直 流 强 电 开关电 源电路
室内外通信电路
第二部分 变频电控主要器件功能介绍
光耦合器（opticalcoupler）
以光为媒介来传输电信号的器件，通常把发光器 （红外线发光二极管LED）与受光器（光敏半导 体管）封装在同一管壳内。当输入端加电信号时 发光器发出光线，受光器接受光线之后就产生光 电流，从输出端流出，从而实现了“电—光—电”转换。
美的变频空调电控基本原理
变频机电控主要器件功能介绍
第四部分 变频机电控主要器件功能介绍
四、风机失速控制器件功能简介
室内电控主要接口： 风机接口： 通过固态继电器控制
风机反馈接 口
弱电控制电路
风机转动反馈
第四部分
五、H系列主板兼容性
• 显示接口： • 兼容H和M变频
变频机电控主要器件功能介绍
第四部分 变频机电控主要器件功能介绍
参数程序，储存控制芯 片参数
第四部分 变频机电控主要器件功能介绍
二十、驱动芯片
程序E方，用于开发调试阶段存放程序，这个是驱动 IC使用可重复烧写型芯片
控制芯片，控制 压缩机模块
参数IC，存放控 制芯片参数
第四部分 变频机电控主要器件功能介绍 二十一、高压，低压保护检测电路原理：
• 直流母线电压保护检测电路
第三部分 变频机电控主要构成 五、08年以后室外变频电控实物图（一块PCB构成室外电控）：
第三部分 变频机电控主要构成 六、08年以后室外变频电控接线图（一块PCB构成室外电控）：
第一部分 第二部分 第三部分 第四部分
目录
变频空调电控基本原理 变频空调P0室外机模块保护故障
变频机电控主要构成 变频机电控主要器件功能介绍
一、直流变频挂机产品
KFR-26、35GW/BP2Y-M … … …2008年开发 KFR-26、35GW/BP2Y-E … … …2008年开发 KFR-26、35GW/BP3Y-C … … …2008年开发 注：E、M、C型直流变频挂机使用的也是美的自主
开发的IR电控方案，其中C型机是全直流高档机。 KFR-26、35GW/BP2Y-H … … …2009年开发 KFR-26、35GW/BP2Y-F … … …2009年开发 KFR-26、35GW/BP3Y-I … … …2009年开发 KFR-26、35GW/BP2Y-G … … …2009年开发 注：09年开发的机型，首次推出了低频10Hz运行技
美的变频空调保护原理分析

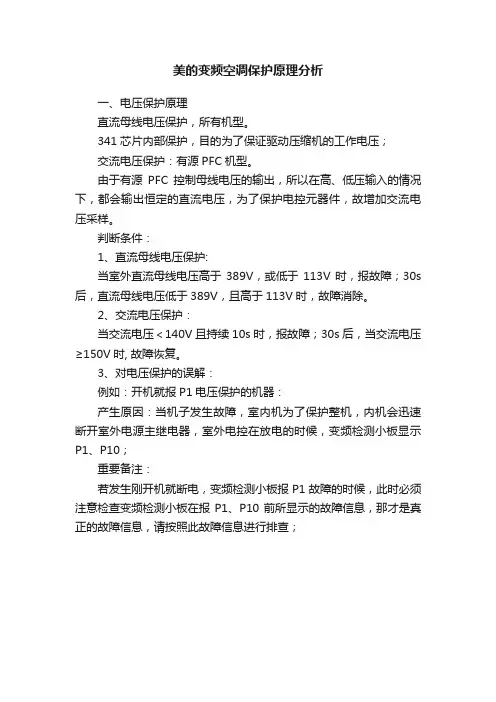

美的变频空调保护原理分析一、电压保护原理直流母线电压保护，所有机型。
341芯片内部保护，目的为了保证驱动压缩机的工作电压；交流电压保护：有源PFC机型。
由于有源PFC控制母线电压的输出，所以在高、低压输入的情况下，都会输出恒定的直流电压，为了保护电控元器件，故增加交流电压采样。
判断条件：1、直流母线电压保护:当室外直流母线电压高于389V，或低于113V时，报故障；30s 后，直流母线电压低于389V，且高于113V时，故障消除。
2、交流电压保护：当交流电压＜140V且持续10s时，报故障；30s后，当交流电压≥150V时, 故障恢复。
3、对电压保护的误解：例如：开机就报P1电压保护的机器：产生原因：当机子发生故障，室内机为了保护整机，内机会迅速断开室外电源主继电器，室外电控在放电的时候，变频检测小板显示P1、P10；重要备注：若发生刚开机就断电，变频检测小板报P1故障的时候，此时必须注意检查变频检测小板在报P1、P10前所显示的故障信息，那才是真正的故障信息，请按照此故障信息进行排查；二、限频原理限频目的：保护整机系统，保护电控。
1、L0（蒸发器高低温限频）：故障范围：蒸发器温度采样误差、风道不畅通、风机转速异常排查步骤：第一步：检查风道：1）.检测过滤网是否积满灰尘，若积尘严重，则需清理；2）.检测风道是否有杂物，不能有杂物遮掩风道，影响热交换；第二步：确定室内风机转速是否异常的慢；第三步：参考E1故障排查的方法，检查蒸发器温度传感器采样是否有误差；第四步：参考变频机性能维修手册，确认系统是否故障；第五步：如果以上操作后确认没有问题，则属于正常现象；2、L1（冷凝器高温限频）故障范围：冷凝器温度采样误差、风道不畅通、风机转速异常排查步骤：参考L0（蒸发器高低温限频）的操作3、L2（压缩机排气高温限频）故障范围：排气温度采样误差、缺冷媒排查步骤：第一步：确定是否为传感器故障或对应的电控板故障；第二步：参考变频机性能维修手册，确定整机系统是否故障或缺冷媒；4、L3（电流限频）故障范围：室外电控、系统压力排查步骤：第一步：确定室外电控电流采样是否正常；第二步：注意观察报L3电流限频保护的同时，是否也同时报L0或L1保护，若出现，则参考L0或L1的排查步骤进行排查；第三步：整机是否工作在恶劣的工作环境下高频运转，若是，则属于正常情况；5、L5（电压限频）故障范围：室外电控、电源输入电压排查步骤：第一步：测量室内交流电压输入，看是否低电压工作，若电压低于165V运转，则属于正常的电压限频情况；第二步：测量交流电压采样是否正确：接上变频检测小板，上电开机，室外机上电后，用万用表测量室外机L,N输入，同时观察变频检测小板的交流电压采样值（电压采样值选择代号：“AC-Td”），对比实际电压与变频检测小板采样值，若对比的电压值偏差大于20V，则室外电控故障，更换室外电控；第二步：参考柜机室内显示板P1（电压保护）进行排查，确认直流母线电压采样是否正确；6、L6（PFC故障限频）故障范围：室外电控排查步骤：室外电控PFC模块故障，更换室外电控；。
美的变频空调电控基本原理及空调基本知识
2021/5/26
a
25
第二部分 变频电控主要器件功能介绍 六、室外电控交流输入滤波电路
Y电容
压敏电阻 X电容（安规电容）
2021/5/26
a
26
第二部分 变频电控主要器件功能介绍 七、变频室外机通讯电路
通讯电路器件
2021/5/26
a
27
第二部分 变频电控主要器件功能介绍 八、室外电源电路热敏电阻
2、 控制器不同
变频空调器的控制器远比定速空调器复杂；
3、空调输出能力不同 在同一个工况下定速机只有一个能力输出； 变频机的输出能力是一个范围；
2021/5/26
a
4
第一部分 变频空调电控基本原理
一、变频空调与定频空调差异 4、舒适性不同 变频空调器的舒适性比定速空调器的好；可以快速制冷或制 热温度波动小；
整流
PFC功率校准电路（无源）
2021/5/26
a
31
十二、开关电源电路
开关电源 电路
第二部分 变频电控主要器件功能介绍
开关变压器
开关芯片
2021/5/26
a
32
开关电源电路原理
• 开关电路原理
整流后310电源 浪涌吸收回路
第二部分 变频电控主要器件功能介绍
开关变压器
低压直流输出
开关芯片 开关波形
2021/5/26
a
6
第一部分 变频空调电控基本原理
二、变频控制器基本原理 1、从能量的转换上可把变频控制分为交流到交流变频与交流
->直流->交流变频。
2、对家用电器的变频控制而言，不管是交流变频还是直流变 频都是通过交流->直流->交流的方式来实现变频运转的。
美的全直流变频空调外机电源输入与开关电源原理

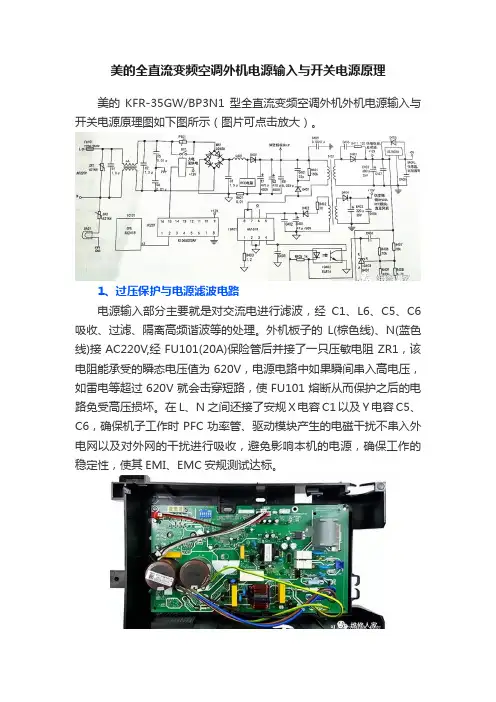

美的全直流变频空调外机电源输入与开关电源原理美的KFR-35GW/BP3N1型全直流变频空调外机外机电源输入与开关电源原理图如下图所示（图片可点击放大）。
1、过压保护与电源滤波电路电源输入部分主要就是对交流电进行滤波，经C1、L6、C5、C6 吸收、过滤、隔离高频谐波等的处理。
外机板子的L(棕色线)、N(蓝色线)接AC220V,经FU101(20A)保险管后并接了一只压敏电阻ZR1，该电阻能承受的瞬态电压值为620V，电源电路中如果瞬间串入高电压，如雷电等超过620V就会击穿短路，使FU101熔断从而保护之后的电路免受高压损坏。
在 L、N 之间还接了安规X电容C1以及Y电容C5、C6，确保机子工作时PFC功率管、驱动模块产生的电磁干扰不串入外电网以及对外网的干扰进行吸收，避免影响本机的电源，确保工作的稳定性，使其EMI、EMC安规测试达标。
2、外机大电流供电控制在火线L上串接了热敏电阻PTC1以及大电流继电器RY1。
PTC1的作用就是，当内机送电到外机时，经PTC1(阻值一般为20Ω~60Ω)给后续电路供电，关键是给开关电源供电，使开关电源工作，产生CPU所需的+5V电压。
这样外机CPU得电工作，从43脚输出高电平至反相器KID65003AF的②脚，从⑮脚输出低电平接到RY1继电器线圈的一端，另一端接+12V，此时继电器触头闭合，大电流从触头流过，为大功率的变频驱动模块、PFC电路提供电源。
由于该热敏电阻有一定的发热量，在电路中损坏的几率也比较大。
3、整流滤波与PFC电路L、N电源经EMI、EMC处理后通过继电器RY1接至25A整流桥BR1，由交流变为直流电，通过并接C3、E1、E2、C8抗干扰和滤除纹波后输出+310V左右的直流电供压缩机驱动模块、开关电源等使用。
电感L601、二极管D601以及电容E1、E2为PFC电路中的储能与充电器件，为压缩机在不同频率旋转提供足够的电流。
直流回路中还串接了0.01Ω的电阻R601，用于检测直流电源的回路电流。
空调控制电路原理图
美的KFR-26/33GW/CBPY型变频空调电路原理分析单元电路原理简析美的变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机系列：“数智星R”、“数智星M”、“数智星F”柜机系列等。
美的KFR-26／33GW／CBPY型变频空调。
属“数智星”变频系列。
其主要机型包括：KFR-26／33GW／CBPY、KFR-26／33GW／I1BPY等。
它们的电路原理基本相似。
结合图1～图6电路原理图，对整机单元电路作简要分析。
1.室内机主电源电路电路见上图，由电源捅头L、N两端输入AC220V交流电压，经保险管FS1、压敏电阻ZNR1、电容C1和C2、T2过流保护和高频滤波后。
一路经接线柱L、N两端送到室外机主电源电路的输入端。
其中N 端与通讯电路的S端组成室内、室外机的通讯传输线路；另一路经A、B两端送到电源变压器T1的初级线圈；第三路送到室内风机控制电路。
2.室内机辅助电源电路电路见中图，由电源变压器T1次级线圈输出的两路低压交流电，一路经捕件CN5（3）、（4）脚送到整流桥堆IC6（1）、（2）脚，经IC6、C8和C35整流、滤波后，输m+13V电压，给换气风机（M2）供电；另一路经插件CN5（1）、（2）脚送到整流桥堆IC7（1）、（2）脚，经整流桥堆IC7、三端稳压块IC4（7812）和IC5（7805）、C9～C11和C32～C34整流、滤波、稳压后。
输出稳定的+12V和+5V 电压，分别给继电器控制、室内风机控制、步进电机控制、蜂鸣器、主控芯片、复位、过零检测、驱动、温度传感器、通讯、存储器、按键和显示等电路供电。
3.室内风机控制电路电路见上图、下图。
在主控芯片IC3（UPD780021）内部程序的控制下，由（1）脚输出室内风机控制信号，并由三极管04和双向可控硅光耦IC11（3526）进行控制，可实现室内风机（FAN）的运转、停转及无级调速等功能。
当IC3（1）脚输出高电平时，Q4导通，IC11内部发光管导通。
空调控制电路原理图
美的KFR-26/33GW/CBPY型变频空调电路原理分析单元电路原理简析美的变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机：“数智星R”、“数智星M”、“数智星F”柜机系列等。
美的KFR-26／GW／CBPY型变频空调。
属“数智星”变频系列。
其主要机型包括：KFR-26／33GW／CBPY、KFR-26／33GW／I1BPY等。
它们的电路原理基本相似。
结合图1～图6电路原理图，对整机单元电路作简要分析。
1.室内机主电路电路见上图，由电源捅头L、N两端输入AC0V交流电压，经、ZNR1、和C2、T2过流保护和高频后。
一路经L、N两端送到室外机主电源电路的输入端。
其中N端与通讯电路的S端组成室内、室外机的通讯传输线路；另一路经A、B两端送到T1的初级线圈；第三路送到室内风机控制电路。
2.室内机辅助电源电路电路见中图，由电源变压器T1次级线圈输出的两路低压交流电，一路经捕件CN5（3）、（4）脚送到整流桥堆6（1）、（2）脚，经、C8和C35整流、滤波后，输m+13V电压，给换气风机（）供电；另一路经插件CN5（1）、（2）脚送到整流桥堆（1）、（2）脚，经整流桥堆IC7、三端块（）和IC5（）、～C和～C34整流、滤波、稳压后。
输出稳定的+12V和+5V电压，分别给控制、室内风机控制、步进电机控制、、主控芯片、复位、过零检测、驱动、、通讯、存储器、按键和显示等电路供电。
3.室内风机控制电路电路见上图、下图。
在主控芯片IC3（780021）内部程序的控制下，由（1）脚输出室内风机控制信号，并由和双向可控硅光耦IC11（）进行控制，可实现室内风机（）的运转、停转及无级调速等功能。
当IC3（1）脚输出高电平时，Q4导通，IC11内部发光管导通。
其发光强度控制内部双向可控硅的导通程度。
从而进一步控制室内风机（FAN）的工作状态和运转速度。
同时室内风机（FAN）的转速还受反馈电路控制，当风机转速信号通过R、反馈到IC3（53）脚后，其内部风机转速检测电路则按照风机运转状况来确定风机转速。
美的变频空调电控知识和维修方法（多图教材）
美的变频空调电控知识和维修方法（多图教材）一.变频空调基本原理概述·交从能量的转换上可把变频控制分为交流到交流变频与交流->直流->交流变频。
·对家用电器的变频控制而言，不管是交流变频还是直流变频都是通过交流->直流->交流的方式来实现变频运转的。
· 要得到可调频率的交流电，首先要把220V-240V的交流电通过整流、滤波转换为直流电，再通过变频模块将直流电变为可调频率的交流电，从而完成变频的过程.交流变频原理：电动机（压缩机）转速公式：n=60f(1-s)/pn—压缩机转速 f—压缩机供电频率p—电机极对数 s—转差率交流异步电动机都满足以上这个公式，变频的原理就是改变压缩机的供电频率（f）；在p与s不变的情况下，压缩机运转速度就会随着频率的变化而变化。
从转速公式中还可以得出，改变极对数（P）和转差率（S）也可以改变压缩机的转速，但可操作性不强，体积和重量都会增加。
变频控制器原理框图二.变频电控主要部件1.变频模块变频模块是实现由直流电转变为交流电从而驱动压缩机运转的关键器件，又称为IPM模块。
它是一种智能的功率模块，它将6个IGBT 管连同其驱动电路和多种保护电路封装在一起。
模块保护包括：过流、过压、欠压、短路、过热2.整流桥堆整流桥的作用是:将交流电源变为直流电。
直流输出电压值=输入交流电压*整流系数1.414(约300V左右)。
目前使用型号T25VB60（25A/600V）T15VB60（15A/600V）室外电控盒中另外一个整流桥堆不做整流用，而是用做一对二极管，配合电抗器，用以提高整机功率因素。
3.大电抗器变频空调室外控制器一般都有大电抗器，目的是为了提高整机的功率因素及通过谐波电流测试。
为了符合3C标准，通过谐波电流测试，我们在分体机上采用了两个电抗器的无源功率因素矫正方法。
4.滤波器为了通过EMC测试的干扰功率及干扰电压测试而采用的一种一体化滤波器件。
变频空调电控原理
变频空调电控原理
变频空调电控原理是通过电子线路控制空调压缩机的工作频率和电压，实现空调系统的智能调节和节能运行。
变频空调电控原理主要包括以下几个部分：
1. 传感器：变频空调系统通过安装传感器来感知室内和室外的温度、湿度等环境参数。
常见的传感器包括室内温度传感器、室内湿度传感器以及室外温度传感器。
2. 控制器：控制器是变频空调系统的核心部件，通过处理传感器获取的数据，控制整个系统的运行状态。
控制器根据室内温度、室外温度和设定温度之间的差异，计算所需的制冷或制热量，并控制压缩机的工作频率和电压输出。
3. 变频驱动器：变频驱动器是变频空调电控原理中的重要组成部分，它用于控制压缩机的运行频率。
变频驱动器通过调整供电频率，使压缩机的转速随之变化，以达到室内温度的设定值。
4. 压缩机：压缩机是变频空调系统的关键设备，它负责将低温、低压的制冷剂气体压缩成高温、高压的气体。
变频空调系统通过调整压缩机的运行频率和电压，可以达到精确控制室内温度的目的，并且能够根据室内负荷的变化实现能耗最优化。
5. 电子扩容阀：电子扩容阀通过调整制冷剂的流动量来控制室内温度。
当室内温度低于设定值时，电子扩容阀会减少制冷剂流量，使室内温度保持在设定范围内。
通过以上的电控原理，变频空调系统可以根据室内外温度的变化，调节压缩机的运行频率和电压输出，以实现精确的温度控制和节能运行。
同时，变频空调系统还能够适应不同的负荷变化，根据实际需要提供合适的制冷或制热量，提高空调系统的效能和舒适性。
美的变频空调
美的变频空调下一步的发展思路，吴文新也介绍说，当前在格力、大金、松下等众多国际名牌的推动下，直 流变频空调在中国市场取得了飞跃性的发展。
④制冷、制热的速度比常规空调快1～2倍：变频空调采用电子膨胀节流技术，微处理器可以根据设置在膨胀 阀进出口、压缩机吸气管等多处的温度传感器收集的信息来控制阀门的开启度，以达到快速制冷、制热的目的。
变频优点
①节能：由于变频空调通过内装变频器，随时调节空调机心脏——压缩机的运转速度，从而做到合理使用能 源；
④在日常使用中不要将温度设置过低，以避免空调器长期处于高速运行状态。最好设置在自动运行方式，这 样既能快速制冷又能节电银河C180直流变频柜机
产品型号
KFR-50LW/BP3DN1Y-C KFR-72LW/BP3DN1Y-C
产品功能
◆主推变频卖点： 1、全直流180度正弦波控制，变频空调的标杆技术 2、IR高速芯片，实现无传感器矢量控制 ◆变频卖点： 1、季节能效比高达4.94以上，高效节能（采用R410A环保冷媒） 2、全直流变频技术，性能超级提升 3、电子膨胀阀节流技术，冷媒流量控制更精确 4、全直流无级调速技术，冷量调节更精确 5、软启动无电流冲击，更好保护家居电器 6、±0.5℃精确控温，恒温更舒适 7、- 15℃低温启动，制热更强劲
⑤电压要求低：变频空调对电压的适应性较强，有的变频空调甚至可在150－ 240V电压下启动；
⑤环境温度要求低：变频空调对环境温度的适应性准强，在的甚至可在一15t的环境温度下启动；
美的变频空调器原理与检修
美的变频空调器原理与检修美的变频分体空调KFR-28Gw／BPY；KFR-32Gw／BPY；KFR-36Gw／BPY，分别采用常规型号的室内机，压缩机选用日本松下进口产品，频率由30～120Hz变化，转速从1800rpm～7200rpm变化．省电30％，强力高速化霜，无寒冷感觉，且在气温10℃时，制热出风温度高达38℃，制热量是普通定速空调的两倍。
在160V电压情况下，仍可正常启动运行，更适合国情。
一、室内机工作原理如上图所示，主心片采用东芝产品uPD75028。
市电220V经T1、B801整流、IC3、IC2，稳压输出+12V、+5V直流电，供主心片及执行电路使用。
主心片⑤脚为蜂鸣器驱动信号，输出低电平有效，14、15脚与X1晶振产生4.19MHz的主频振荡信号，13脚为主心片复位输入，通过IC5在开始状态产生低电位信号给主心片复位，在正常工作时为+5V，24、25脚为温度传感器接口，33脚为室内风机转速检测接口，风机FAN的转速通过R28反馈到主心片做出相应的判断，39为室内风机驱动信号，36～43脚为导风板驱动信号，通过N3反相驱动器为步进电机M1提供信号，52、53、54、57、58、59脚为发光二极管驱动输出，低电平有效，其中52脚为自动指示灯，53为定时指示灯，54脚为化霜(只送风)指示灯，55脚为经济运行指示灯，57、59为运行指示灯，62、63脚为通信输入及输出接口。
二、室外机电路原理如上图所示，主心片采用具有变频功能特性的专用集成电路。
市电220V经T3降压，D83整流，通过IC7、IC8、IC12稳压向主心片，执行电路及功率模块供电。
主心片AN6为电流检测输入接口，通过CT 感应出压缩机状态电流，经D6整流、c8滤波，向AN6提供电流检测信号，12、4脚为温度传感器接口，通过TR，TC把随温度变化的电阻值转变为电压变化值，进入主心片经比较放大，使CPU感知室外空气温度，及室外热交换器的温度，19脚为复位端口，主心片工作初始时，由Ic9向主心片提供一个低电平信号，使主心片复位，正常工作时为+5v电压，17、18脚为外部晶振接口，20、23为延时输入，低电平有效。
JM-BP-DK-J-美的变频空调技术原理及安装规范
• 有源PFC方案
• 新冷媒三级51变频柜机市场上总共有两种电控盒，这两种 电控盒不能通用，空调上的电控出现维修时，要更换相同 的电控。
R22冷媒72E、H（4）、E（3）变频柜机
R410a冷媒72E（3）、F（3）、IB（3）、H（3）、GC（3） 变频柜机
R410a冷媒72E（3）A、F（3）A、IB（3）A、H（3）A、GC （3）、K（3）、L（3）、R（3）变频柜机
3.5、关于安装空调器时的排空或抽真空问题。
安装空调器时，如果排空或抽真空不当，系统里有残 留的空气，机器在运行过程中可能会发生爆炸。 系统爆炸的原理，在各次培训中都以重点的内容进行 说明： R22冷媒：空气中的氧气与冷冻机油在高温下可爆炸。 R410A中的R32成分，是可燃的，与空气中的氧气混 在一起，遇到高温时会爆炸。 因此需要特别注意，排空或者抽真空时要符合操作要 求。具体如下：
3.2、R22冷媒变频分体机室外机噪音
采用R22冷媒的主要有M系列，M（4）系列，M+（4）系列，H （系列），E系列，E+（4）系列。 以上系列采用单转子直流变频压缩机，室外机采用W030、W110 室外机，部分机器在高频运行时，出现压缩机电磁音较高，引起 用户投诉。 处理方法： 可能是室外机管路件变形，要整理管路件。 增加安装减振脚，室外机安装时要水平。 以上方案处理不了问题时，申领维修降噪音的室内机板，更 换。 升级后的新冷媒变频分体机，采用W180室外机，噪音大大改 善。 F，G，I系列采用W140室外机，双转子压缩机。目前未接到噪音维 修的案例
3.2、变频电控维修注意事项
模块保护问题，如果换电控不能解决，要考虑压缩机连接 线组或压缩机是否有问题。 通信保护问题，如果换室内和室外电控都不能解决，要考 虑室内外连接线组或电抗器或PFC电感是否有问题。 变频空调电源地线一定要接地，否则室外机可能会有带电 （人手触摸有麻的感觉，但电流很小，不会导致触电，符 合国家安全要求）。城市楼房一般有地线，农村可用一根 钢筋打入地下当地线，外机可用一根线，将电控地线连接 到钢筋地线。
变频空调电控基本原理 共49页
控制芯片，控制 压缩机模块
参数IC，存放控 制芯片参数
第二部分 变频电控主要器件功能介绍 十五、高压，低压保护检测电路原理：
• 直流母线电压保护检测电路
R77为2M功率电阻采样， 与R79形成分压回路，采
出电压值
驱动IC的AD口
经过这样的分压电路，由驱动IC计算出实时母线电压
十六、 IPM模块：
储能滤波电路，形成平整的直流电压
整流
PFC功率校准电路（无源）
十二、开关电源电路
开关电源 电路
第二部分 变频电控主要器件功能介绍
开关变压器
开关芯片
开关电源电路原理 • 开关电路原理
整流后310电源 浪涌吸收回路
开关芯片 开关波形
第二部分 变频电控主要器件功能介绍
开关变压器
低压直流输出
反馈回路
开关电源电路原理
电阻温度特性曲线代表图
第二部分 变频电控主要器件功能介绍 九、室外电源板主继电器
正常插线方式
第二部分 变频电控主要器件功能介绍 十、整流电路、PFC电路
整流桥堆
交流输入220V
直流输出，正负极电压310V 左右
第二部分 变频电控主要器件功能介绍
十一、室外电源电路原理
交流滤波部分
主继电器和热敏电阻
4、导电泡棉触摸感应：如海绵一样的，目前在KF柜机触摸开关板上使用 （上图右）；
Thank You
谢谢你的阅读
知识就是财富 丰富你的人生
IC9为主程序，IC5为参数程序，平常时我们要你们售后更换的一般都是参数程序
第二部分 变频电控主要器件功能介绍 六、室外电控交流输入滤波电路
Y电容
压敏电阻 X电容（安规电容）
美的常规空调电控基本原理知识培训
美的常规空调电控基本原理知识培训第一部分常规空调电控基本原理及整体框图一、常规空调电控整体框图二、室内电控主控控制系统框图第二部分分体机产品通用保护功能一、传感器开路或短路保护1、故障现象：室温传感器、室内蒸发器温度传感器、室外冷凝器温度传感器（冷暖柜机）有开路或短路，整机关机，室内机有故障代码指示。
2、排除方法：（1）用万用表测量传感器阻值是否正常(常温下阻值在10K左右)；（2）检查传感器连接是否正常；（3）检查室内主控板是否正常；二、风机失速失控1、故障现象：开机后，室内风机运行1分钟左右停机，室内机有故障代码指示。
2、排除方法：（1）检查插头是否连接正常；（2）更换室内电控板；（3）更换室内风机；三、EEPROM通讯故障故障现象：开机后，室内电控主板无法读取机型参数，上电后，整机立即显示故障信息，并且无法开机。
排除方法：更换室内电控板；四、四次电流保护故障故障现象：开机运行一段时间后，如果连续四次压缩机开5分钟内出现电流保护而关压缩机，则整机关机并且显示故障信息；排除方法：（1）检查系统运行电流是否正常；（2）更换室内电控主板；五、故障代码表：（数码管、VLED显示模块类型）第三部分柜机产品通用保护功能一、室外故障（三相机）室外部分有电流检测板，检测三相电的相序是否正确，并检测电流是否正常、缺相、相序接反；故障现象：室内、室外板都有故障指示，整机不能开机；排除方法：（1）检查三相电接线是否正确；（2）更换电流检测板；二、自动门故障（开关门机型）整机有位置检测装置，在规定时间内检测滑动门是否到达预定位置。
芯片输出开滑动门控制信号后30秒若滑动门仍未开到位，则判为滑动门故障；芯片输出关滑动门控制信号后30秒若滑动门仍未关到位，则判为滑动门故障。
发生故障后，进入故障状态，整机关机，LED显示“E9”。
此故障不可恢复；三、进风格栅保护（开关门机型）进风格栅的开合由一行程开关检测，一般情况下进风格栅合上，行程开关闭合；当用户需要清洗过滤网及独立清新网时，进风格栅拉开，行程开关随之断开。
美的变频空调性能基本原理共33页文档
第二部分 美的变频空调性能系统知识
二、美的变频空调的命名规则： 美的变频空调器均采用“BP”两字母来表示变频： BP1：省写为BP，表示交流变频，如：KFR-26GW/BPY-
R。美的内销已经不生产交流变频空调器； BP2：也常称为1D变频，表示压缩机为直流变频，室
压机驱 动芯片
IPM 模块
压缩 机
第三部分 美的变频空调系统关键零部件简介
一、变频压缩机简介 4、不同厂家变频压缩机端子接线图：
W V
U
美芝压缩机 UVW对应UVW端子 (以顺时针方向依次
连接）
U W
V
三洋压缩机 UVW对应RST端子 （以逆时针方向依次
连接）
V
U
W
三菱压缩机 UVW对应UVW端子 （以顺时针方向依次
40℃
Cond. 0.4MPa
7℃
Comp.
４Way V.
20℃ Eva.
70℃ 1.6MPa
ID.Fan
第二部分 美的变频空调性能系统知识
五、变频空调能力变化的基本原理 通过调节压缩机转速（频率）可以实现空调制冷量制
热量的调节，这就是直流或交流变频空调变频能量调节的 原理。类似开车时，加大油门发动机的转速变高，车就越 开越快。定速机压缩机的频率是固定不变的，所以制冷制 热量也不变。变频空调器与定速空调器比较的优点：
第三部分 美的变频空调系统关键零部件简介
一、变频压缩机简介
1、压缩机U、V、W任何两个接线端之间的电阻值是一样 的，与单相定速压缩机不同。
第三部分 美的变频空调系统关键零部件简介
空调控制电路原理图
美的KFR-26/33GW/CBPY型变频空调电路原理分析单元电路原理简析美的变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机系列：“数智星R”、“数智星M”、“数智星F”柜机系列等。
美的KFR-26／33GW／CBPY型变频空调。
属“数智星”变频系列。
其主要机型包括：KFR-26／33GW／CBPY、KFR-26／33GW／I1BPY等。
它们的电路原理基本相似。
结合图1～图6电路原理图，对整机单元电路作简要分析。
1.室内机主电源电路电路见上图，由电源捅头L、N两端输入AC220V交流电压，经保险管FS1、压敏电阻ZNR1、电容C1和C2、T2过流保护和高频滤波后。
一路经接线柱L、N两端送到室外机主电源电路的输入端。
其中N 端与通讯电路的S端组成室内、室外机的通讯传输线路；另一路经A、B两端送到电源变压器T1的初级线圈；第三路送到室内风机控制电路。
2.室内机辅助电源电路电路见中图，由电源变压器T1次级线圈输出的两路低压交流电，一路经捕件CN5（3）、（4）脚送到整流桥堆IC6（1）、（2）脚，经IC6、C8和C35整流、滤波后，输m+13V电压，给换气风机（M2）供电；另一路经插件CN5（1）、（2）脚送到整流桥堆IC7（1）、（2）脚，经整流桥堆IC7、三端稳压块IC4（7812）和IC5（7805）、C9～C11和C32～C34整流、滤波、稳压后。
输出稳定的+12V和+5V 电压，分别给继电器控制、室内风机控制、步进电机控制、蜂鸣器、主控芯片、复位、过零检测、驱动、温度传感器、通讯、存储器、按键和显示等电路供电。
3.室内风机控制电路电路见上图、下图。
在主控芯片IC3（UPD780021）内部程序的控制下，由（1）脚输出室内风机控制信号，并由三极管04和双向可控硅光耦IC11（3526）进行控制，可实现室内风机（FAN）的运转、停转及无级调速等功能。
当IC3（1）脚输出高电平时，Q4导通，IC11内部发光管导通。
美的变频空调电控基本原理及空调基本知识
contents
目录
• 美的变频空调简介 • 空调基本知识 • 美的变频空调电控基本原理 • 美的变频空调与其他空调的比较 • 美的变频空调的未来发展
01 美的变频空调简介
美的变频空调的特点
高效节能
舒适度高
美的变频空调采用先进的变频技术，能够 根据室内温度变化调整压缩机转速，实现 更加精准的温度控制，从而降低能耗。
定频空调的运行频率是固定的，无论负载大小，都会以同样 的频率运行，因此能耗相对较高。尤其是在低负载情况下， 定频空调往往会出现过度制冷或制热的情况，进一步增加能 耗。
舒适度比较
美的变频空调
由于变频技术可以根据室内温度变化调整运行频率，使得室内温度波动较小，提高了舒适度。此外，美的变频空 调还具备自动除湿、智能送风等功能，进一步提升了使用舒适度。
02
03
04
20世纪80年代
美的开始研发变频技术，推出 第一代变频空调。
20世纪90年代
美的推出第二代变频空调，采 用数字化控制技术，提高了控
制精度和舒适度。
21世纪初
美的推出第三代变频空调，采 用智能控制技术，实现了更加
智能化的控制。
近年来
美的推出第四代变频空调，采 用物联网技术，实现了远程控
制和智能化管理。
02 空调基本知识
空调的工作原理
制冷循环
控制系统
空调通过制冷循环，利用制冷剂在蒸发器和 冷凝器之间循环，将室内热量吸收并排放到 室外，从而达到降低室内温度的目的。
空调的控制系统包括温度传感器、控制 器、执行器等，用于监测室内温度、控 制制冷剂流量、调节风扇转速等。
空气处理
空调通过风扇吸入室内空气，经过蒸发器冷 却后，再通过加热器加热，通过送风口将处 理后的空气送回室内，以调节室内温度和湿 度。
变频空调电控调测试原理
变频空调电控测试原理一、定频变频电源的简介1、定频电源我们日常的生活用电及工业用电大都是恒压（220V或380V）、定频（50Hz，60Hz）的交流电源，电压是稳定在标准范围内，频率也是稳定,定频电源设备的控制方式简单可靠、成本低，主要以电源开关、继电器及可控硅为主要控制器件，但其输出功率恒定功率因素较难补偿。
定频空调采用定频压缩机，输出的制冷、制热能力恒定。
使用继电器进行控制及启动室内风速使用可控硅调速成本低、电路简单。
但这行过程中温度波动大，能耗大。
2、变频电源变频技术随着微电子学、电力电子技术微电脑控制技术的发展，已得到越来越多的运用。
变频电源是频率、电压都可改变的电源，频率可以在10~15HZ范围内均匀地调节，故调速范围宽，调速精度高运行平稳。
广泛地被用于如空调、洗衣机等家电产品及冶金、机械、纺织、食品等其他行业的设备上。
二、变频空调的优缺点变频空调使用变频压缩机，三相交流电感应异步电动机、无刷直流电机和永磁同步交流电机等，其输出的制冷、制热能力根据运行频率变化而变化。
压缩机运行频率可在20HZ~130HZ 之间调节。
但需要专用的变频驱动电路及控制芯片。
变频空调同常规空调相比有以下优点：1、变调空调可以快速制冷、制热定频空调压缩机只有一种转速，制冷、制热量恒定不可能实现满负荷时的强劲运转。
而变频空调在刚开机时或室内外温差较大时，可实现高频强劲运转，从而快速制冷或制热。
2、温度波动小以制冷状态为例，常规空调的温度调节方法,室内温度达到设定温度压机停，室内温度高于设定温度1度，压缩机重新开启。
变频空调的温度调节方法，室温每降低0.5度，运转频率就降低一档，相反，室温每升高0.5度，运转频率就升高一档，即室温越高，运转频率越大，以便空调快速制冷，室温越接近设定温度，运转频率就越小，提供的制冷量也越小，以维持室温在设定温度附近，温度波动小。
3、节能常规空调的制冷能力随着室外温度的上升而下降，而房间热负荷随室外温度上升而上升，这样，在室外温度较高，本需要空调向房间输出更大冷量时，常规空调往往制冷量不足，影响舒适性；而在室外温度较低时，本需要空调向房间输出较小冷量，常规空调往往制冷量过盛，白白浪费电力。
