三角法红外测距原理介绍

合集下载

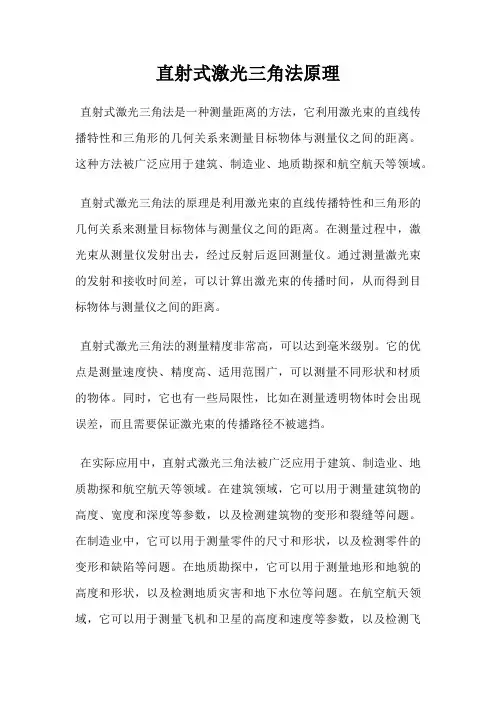

直射式激光三角法原理

直射式激光三角法原理

直射式激光三角法原理
直射式激光三角法是一种测量距离的方法,它利用激光束的直线传播特性和三角形的几何关系来测量目标物体与测量仪之间的距离。

这种方法被广泛应用于建筑、制造业、地质勘探和航空航天等领域。

直射式激光三角法的原理是利用激光束的直线传播特性和三角形的几何关系来测量目标物体与测量仪之间的距离。

在测量过程中,激光束从测量仪发射出去,经过反射后返回测量仪。

通过测量激光束的发射和接收时间差,可以计算出激光束的传播时间,从而得到目标物体与测量仪之间的距离。

直射式激光三角法的测量精度非常高,可以达到毫米级别。

它的优点是测量速度快、精度高、适用范围广,可以测量不同形状和材质的物体。

同时,它也有一些局限性,比如在测量透明物体时会出现误差,而且需要保证激光束的传播路径不被遮挡。

在实际应用中,直射式激光三角法被广泛应用于建筑、制造业、地质勘探和航空航天等领域。

在建筑领域,它可以用于测量建筑物的高度、宽度和深度等参数,以及检测建筑物的变形和裂缝等问题。

在制造业中,它可以用于测量零件的尺寸和形状,以及检测零件的变形和缺陷等问题。

在地质勘探中,它可以用于测量地形和地貌的高度和形状,以及检测地质灾害和地下水位等问题。

在航空航天领域,它可以用于测量飞机和卫星的高度和速度等参数,以及检测飞
行器的姿态和位置等问题。

直射式激光三角法是一种非常重要的测量方法,它在各个领域都有广泛的应用。

随着科技的不断发展,它的应用范围和精度还将不断提高,为人类的生产和生活带来更多的便利和效益。

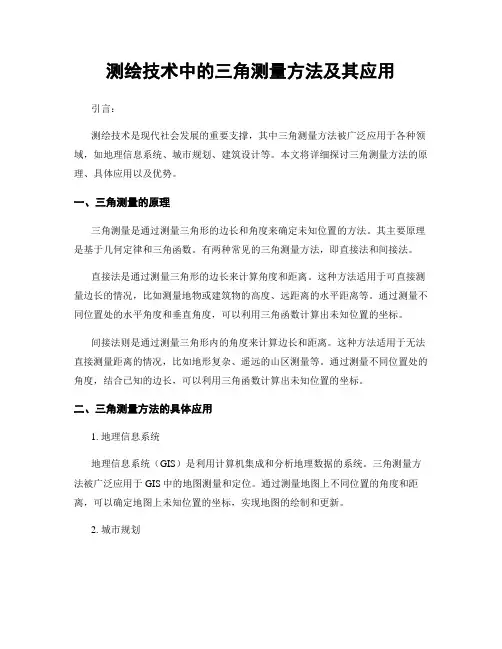

测绘技术中的三角测量方法及其应用

测绘技术中的三角测量方法及其应用

测绘技术中的三角测量方法及其应用引言:测绘技术是现代社会发展的重要支撑,其中三角测量方法被广泛应用于各种领域,如地理信息系统、城市规划、建筑设计等。

本文将详细探讨三角测量方法的原理、具体应用以及优势。

一、三角测量的原理三角测量是通过测量三角形的边长和角度来确定未知位置的方法。

其主要原理是基于几何定律和三角函数。

有两种常见的三角测量方法,即直接法和间接法。

直接法是通过测量三角形的边长来计算角度和距离。

这种方法适用于可直接测量边长的情况,比如测量地物或建筑物的高度、远距离的水平距离等。

通过测量不同位置处的水平角度和垂直角度,可以利用三角函数计算出未知位置的坐标。

间接法则是通过测量三角形内的角度来计算边长和距离。

这种方法适用于无法直接测量距离的情况,比如地形复杂、遥远的山区测量等。

通过测量不同位置处的角度,结合已知的边长,可以利用三角函数计算出未知位置的坐标。

二、三角测量方法的具体应用1. 地理信息系统地理信息系统(GIS)是利用计算机集成和分析地理数据的系统。

三角测量方法被广泛应用于GIS中的地图测量和定位。

通过测量地图上不同位置的角度和距离,可以确定地图上未知位置的坐标,实现地图的绘制和更新。

2. 城市规划三角测量方法对城市规划和土地利用规划起着重要作用。

通过测量城市不同位置的角度和距离,可以确定不同建筑物或道路的坐标,实现城市规划的精确布局和设计。

3. 建筑设计在建筑设计中,三角测量方法可以帮助确定建筑物的位置、高度和倾斜角度等。

通过测量建筑物不同位置的角度和距离,可以计算出建筑物在空间中的几何位置,提供专业建筑设计的基础数据。

三、三角测量方法的优势1. 高精度三角测量方法通过测量角度和距离,以几何定律和三角函数为基础,具有高精度的特点。

这种精度足以满足各种工程测量的需求,如地图测绘、道路建设、建筑设计等。

2. 高效性三角测量方法可以通过测量边长或角度来计算出未知位置的坐标,具有较高的计算效率。

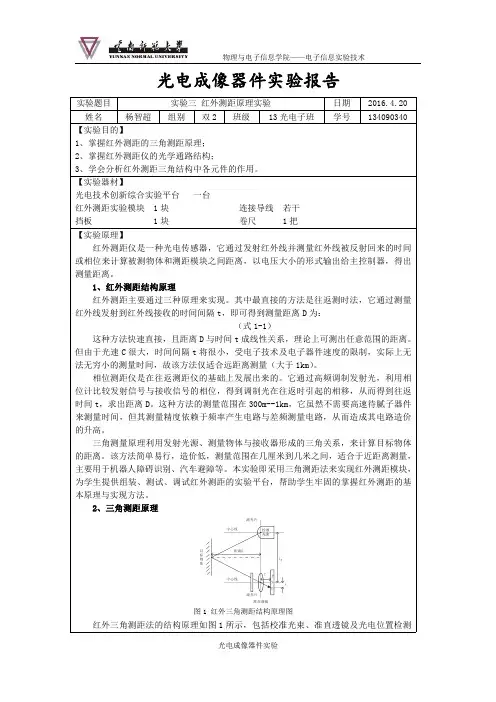

实验三 红外测距原理实验

实验三 红外测距原理实验

光电成像器件实验报告实验题目实验三红外测距原理实验日期2016.4.20姓名杨智超组别双2班级13光电子班学号134090340【实验目的】1、掌握红外测距的三角测距原理;2、掌握红外测距仪的光学通路结构;3、学会分析红外测距三角结构中各元件的作用。

【实验器材】光电技术创新综合实验平台一台红外测距实验模块1块连接导线若干挡板1块卷尺1把【实验原理】红外测距仪是一种光电传感器,它通过发射红外线并测量红外线被反射回来的时间或相位来计算被测物体和测距模块之间距离,以电压大小的形式输出给主控制器,得出测量距离。

1、红外测距结构原理红外测距主要通过三种原理来实现。

其中最直接的方法是往返测时法,它通过测量红外线发射到红外线接收的时间间隔t,即可得到测量距离D为:(式1-1)这种方法快速直接,且距离D与时间t成线性关系,理论上可测出任意范围的距离。

但由于光速C很大,时间间隔t将很小,受电子技术及电子器件速度的限制,实际上无法无穷小的测量时间,故该方法仅适合远距离测量(大于1km)。

相位测距仪是在往返测距仪的基础上发展出来的。

它通过高频调制发射光,利用相位计比较发射信号与接收信号的相位,得到调制光在往返时引起的相移,从而得到往返时间t,求出距离D。

这种方法的测量范围在300m--1km,它虽然不需要高速待腻子器件来测量时间,但其测量精度依赖于频率产生电路与差频测量电路,从而造成其电路造价的升高。

三角测量原理利用发射光源、测量物体与接收器形成的三角关系,来计算目标物体的距离。

该方法简单易行,造价低,测量范围在几厘米到几米之间,适合于近距离测量,主要用于机器人障碍识别、汽车避障等。

本实验即采用三角测距法来实现红外测距模块,为学生提供组装、测试、调试红外测距的实验平台,帮助学生牢固的掌握红外测距的基本原理与实现方法。

2、三角测距原理图1红外三角测距结构原理图红外三角测距法的结构原理如图1所示,包括校准光束、准直透镜及光电位置检测器PSD 元件。

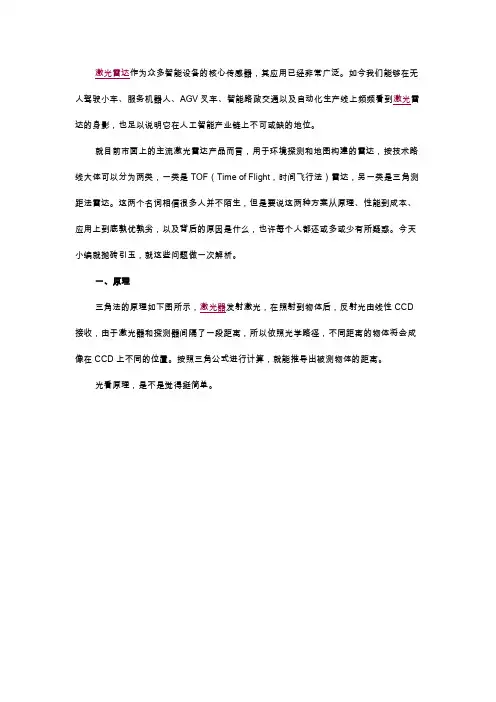

三角法和TOF激光雷达大解析

三角法和TOF激光雷达大解析

激光雷达作为众多智能设备的核心传感器,其应用已经非常广泛。

如今我们能够在无人驾驶小车、服务机器人、AGV叉车、智能路政交通以及自动化生产线上频频看到激光雷达的身影,也足以说明它在人工智能产业链上不可或缺的地位。

就目前市面上的主流激光雷达产品而言,用于环境探测和地图构建的雷达,按技术路线大体可以分为两类,一类是TOF(Time of Flight,时间飞行法)雷达,另一类是三角测距法雷达。

这两个名词相信很多人并不陌生,但是要说这两种方案从原理、性能到成本、应用上到底孰优孰劣,以及背后的原因是什么,也许每个人都还或多或少有所疑惑。

今天小编就抛砖引玉,就这些问题做一次解析。

一、原理三角法的原理如下图所示,激光器发射激光,在照射到物体后,反射光由线性CCD 接收,由于激光器和探测器间隔了一段距离,所以依照光学路径,不同距离的物体将会成像在CCD上不同的位置。

按照三角公式进行计算,就能推导出被测物体的距离。

光看原理,是不是觉得挺简单。

图1、三角法测距原理然而TOF的原理更加简单。

如图2所示,激光器发射一个激光脉冲,并由计时器记录下出射的时间,回返光经接收器接收,并由计时器记录下回返的时间。

两个时间相减即得到了光的“飞行时间”,而光速是一定的,因此在已知速度和时间后很容易就可以计算出距离。

图2、TOF测距原理可惜的是,要是所有事情做起来都如同想起来一样简单,那世界就太美好了。

这两种方案在具体实现时都会有各自的挑战,但是相比起来,TOF要攻克的难关显然要多得多。

TOF雷达的实现难点主要在于:1.首先是计时问题。

在TOF方案中,距离测量依赖于时间的测量。

但是光速太快了,因此要获得精确的距离,对计时系统的要求也就变得很高。

一个数据是,激光雷达要测量1cm的距离,对应的时间跨度约为65ps。

稍微熟悉电气特性的同学应该就知道这背后对电路系统意味着什么。

2.其次是脉冲信号的处理。

这里面又分两个部分:a)一个是激光的:三角雷达里对激光器驱动几乎没什么要求,因为测量依赖的激光回波的位置,所以只需要一个连续光出射就可以了。

可见光与红外测距方法比较

可见光与红外测距方法比较

可见光与红外测距方法比较近年来,随着科技的飞速发展,人们对于测距技术的需求也日益增长。

在测距技术中,可见光和红外测距方法是比较常见的两种选择。

本文将比较这两种测距方法的优劣,以及它们的工作原理和应用领域。

首先,我们来看可见光测距方法。

可见光指的是人眼可以看到的光线,其波长范围通常在400到700纳米之间。

可见光测距方法常用的技术包括激光测距和三角测距。

激光测距通过发射激光束,利用激光光束在空气中传播的时间差来计算距离。

而三角测距则是根据物体在两个不同位置的影子大小变化来计算距离。

可见光测距方法具有准确性高、测距范围广的优点。

激光测距技术可以达到亚毫米级别的精度,非常适用于需要高精度测距的场合,比如建筑测量和工程测量。

而三角测距方法则可以应用于天文学领域,用于测量天体间的距离。

此外,可见光测距方法操作简单,设备价格相对较低,因此被广泛应用于日常生活中,比如车辆测距、安防监控等方面。

然而,可见光测距方法也存在一些限制。

首先,可见光受到环境条件的限制,比如强烈的阳光或浓雾等,都会对可见光测距的准确性产生影响。

其次,可见光的传播距离较短,不适用于远距离测量。

此外,可见光很容易被遮挡,如果测量对象被遮挡,将无法进行准确的测距。

接下来,我们来看红外测距方法。

红外光是人眼无法看到的光线,它的波长范围大约在700纳米到1毫米之间。

红外测距方法主要通过红外线传感器来实现,常用的技术包括时间差测距和雷达测距。

红外测距方法具有通过各种材料的能力,适用于多种环境条件。

由于红外光的波长较长,所以在大气中的传播能力较强,不易受到环境因素的干扰。

因此,红外测距方法在特殊环境下的应用较为广泛,比如夜视仪、热成像仪等。

然而,红外测距方法也存在一些局限性。

首先,红外测距的精度相对可见光较低,通常只能达到毫米级别的精度。

其次,红外测距方法受到温度和湿度等因素的影响较大,在不同的环境条件下测距的准确性可能会有所降低。

此外,红外测距设备的价格较高,不适用于一般消费品市场。

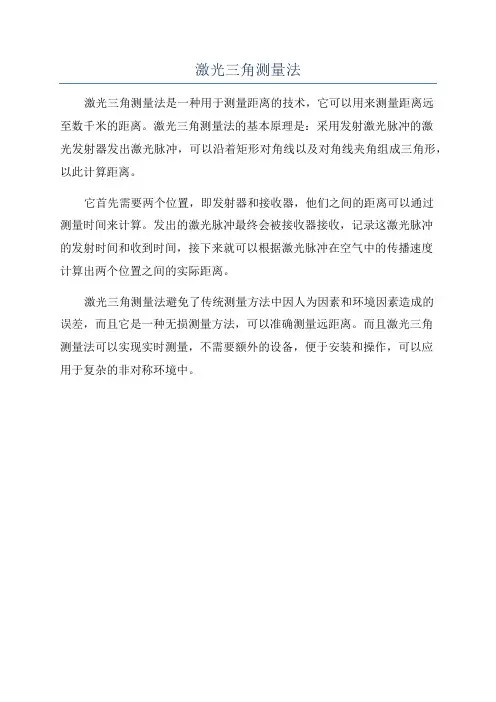

激光三角测量法

激光三角测量法

激光三角测量法
激光三角测量法是一种用于测量距离的技术,它可以用来测量距离远
至数千米的距离。

激光三角测量法的基本原理是:采用发射激光脉冲的激
光发射器发出激光脉冲,可以沿着矩形对角线以及对角线夹角组成三角形,以此计算距离。

它首先需要两个位置,即发射器和接收器,他们之间的距离可以通过
测量时间来计算。

发出的激光脉冲最终会被接收器接收,记录这激光脉冲
的发射时间和收到时间,接下来就可以根据激光脉冲在空气中的传播速度
计算出两个位置之间的实际距离。

激光三角测量法避免了传统测量方法中因人为因素和环境因素造成的
误差,而且它是一种无损测量方法,可以准确测量远距离。

而且激光三角
测量法可以实现实时测量,不需要额外的设备,便于安装和操作,可以应
用于复杂的非对称环境中。

三角传感器使用原理

三角传感器使用原理

激光三角传感器利用激光器发射一束激光,并测量其反射回来的时间以计算距离。

可以简单地将激光三角传感器的工作原理分为三个步骤:发射、接收和测量。

首先,半导体激光器发出光束,这个光束经过透镜或光纤等光学元件进行聚焦,形成一个较小的激光点。

激光点的大小和形状可以通过调节光学元件的参数来控制,以适应不同的应用需求。

然后,激光束照射到目标物体上,并被目标物体表面反射。

目标物体可以是任何具有反射能力的物体,如墙壁、物体表面等。

当激光束照射到目标物体上时,一部分光被吸收或散射,另一部分光被反射回传感器。

最后,激光三角传感器接收到反射光,并使用光电探测器将光信号转换为电信号。

这个电信号的强度与反射光的强度成正比,可以通过测量电信号的强度来了解反射光的强度。

根据光的强度,激光三角传感器可以计算出物体与传感器之间的距离。

值得注意的是,激光三角测量传感器有一个理想的工作点,也称为参考工作距离。

在这个工作点,反射点位于探测器的中间,此时的光斑焦点最锐利。

传感器的光学设计决定了它的范围和距离。

三角法测距原理

三角法测距原理

三角法测距原理
三角法测距原理是一种常用的测量距离的方法,它基于平行线之间的相似三角形关系。

该原理利用了直角三角形的三边比例关系,即当两条直线相互平行时,它们与一条横截线的交点处所夹角的大小相等。

在测距过程中,我们可以利用这一原理构建一个由三条互相垂直的线段所形成的直角三角形。

具体的测距过程如下:首先,我们需要选择一个固定的基准点,然后将目标物体与基准点之间的距离作为基线。

然后,我们站在基准点的位置上,通过仪器或测量工具测量出与目标物体的两个角的大小。

接下来,利用三角函数的计算公式(如正弦定理或余弦定理),我们可以根据测得的两个角的大小以及基线的长度来计算出目标物体与基准点之间的距离。

三角法测距原理的优点是测量精度高,并且适用于不同距离范围内的测量。

但是,它也存在一些限制,如测量过程中需要准确测量角度以及基线的长度,这对于测量者的技术水平有一定要求。

此外,如果目标物体位于地面以上较高的位置,测量过程可能会受到阻碍。

总的来说,三角法测距原理是一种常用且可靠的测量距离的方法,它在许多领域如地理测量、工程测量等方面都有广泛的应用。

红外测距的基本结构及系统设计 红外测距的常用方法和原理是什么

红外测距的基本结构及系统设计 红外测距的常用方法和原理是什么

红外测距的基本结构及系统设计红外测距的常用方法和原理是什么随着科学技术的不断发展,在测距领域也先后出现了激光测距、(微波)雷达测距、超声波测距及(红外)线测距等方式。

作为一种应用广泛、测量精度高的测量方式,红外测距利用红外线传播时不扩散、折射率小的特性,根据红外线从发射模块发出到被物体反射回来被接受模块接受所需要的时间,采用相应的测距公式来实现对物体距离的测量。

红外测距最早出现于上世纪60年代,是一种以红外线作为传输介质的测量方法。

红外测距的研究有着非比寻常的意义,其本身具有其他测距方式没有的特点,技术难度相对不大,系统构成成本较低、性能良好、使用方便、简单,对各行各业均有着不可或缺的贡献,因而其市场需求量更大,发展空间更广。

红外测距仪是指用调制的红外光进行精密的距离测量,测量范围一般为1-5公里。

红外线测距(传感器)有它的几个特点,远距离测量,在无反光板和反射率低的情况下能测量较远的距离;有同步输入端,可多个传感器同步测量;测量范围广,响应时间短;外形设计紧凑,易于安装,便于操作;所以它的应用价值比较高。

红外测距的常用方法和原理时间差法测距原理时间差法测距原理是将红外测距传感器的红外发射端发送(信号)与接收端接受信号的时间差t写入(单片机)中,通过光传播距离公式来计算出传播距离L。

式中c是光的传播速度为。

反射能量法测距原理反射能量法是由发射(控制电路)控制发光元件发出信号(通常为红外线)射向目标物体,经物体反射后传回系统的接收端,通过光电转换器接收的光能量大小进而计算出目标物体的距离L。

式中P为接收端接收到的能量,K为常数,其大小由发射系统输出功率、转换效率决定,d为被测目标漫反射率。

相位法测距原理相位测距法是利用无线电波段的频率,对红外激光束进行幅度调制并测定调制光往返一次所产生的相位延迟,再根据调制光的波长,换算出此相位延迟所代表的距离D,此方式测量精度非常之高,相对误差可以保持在百分之一以内,但要求被测目标必须能主动发出无线电波产生相应的相位值。

三角法红外测距原理

三角法红外测距原理

三角法红外测距原理
三角法红外测距原理是一种常用的测量物体距离的方法。

它基于三角形的几何关系,通过测量物体的角度和距离,可以计算出物体到测量设备的准确距离。

在红外测距装置中,通常包含一个红外发射器和一个红外接收器。

发射器会发出一束红外光束,该光束会经过物体,并被物体反射回来。

接收器会接收到被反射回的红外光束。

为了计算物体到测距装置的距离,我们需要测量物体的角度和红外光束的发射角度。

通过测量发射器和接收器之间的角度差,以及物体与测距装置之间的角度,我们可以使用三角函数来计算出物体到测距装置的距离。

具体而言,我们可以使用正切函数来计算距离。

设发射器到物体的距离为a,物体到接收器的距离为b,物体到测距装置的
距离为c,测得发射器和接收器之间的角度差为θ,则有如下
关系:
tan(θ) = a / b
我们可以通过测量发射器和接收器之间的距离和角度差,来计算出a和b的值,从而得到c的值。

三角法红外测距原理适用于许多领域,如自动驾驶、室内导航、安防监控等。

它具有测量精度高、响应速度快的特点,并且可以在不同光照条件下进行测量。

详解测绘技术中的三角测量原理与应用

详解测绘技术中的三角测量原理与应用

详解测绘技术中的三角测量原理与应用三角测量是测绘工程中最基本、最常用的测量方法之一。

它通过测量角度和距离来确定地点的位置和相互之间的位置关系。

三角测量使用简单而又准确的原理,广泛应用于地理信息系统、建筑工程、导航系统等领域。

本文将详解测绘技术中的三角测量原理与应用,并探讨其在现代科技中的发展和挑战。

三角测量的原理是基于几何学中的三角形相似性原理。

根据三角形的相似定理,当两个三角形的两个角对应相等,那么它们的三边成比例。

利用这一原理,我们可以通过测量三角形的两个角度和一个边长来计算出其余两边的长度。

具体来说,三角测量主要包括角度测量和距离测量两个步骤。

角度测量是三角测量的基础。

在过去,角度测量主要依靠经典的光学仪器,如经纬仪和电子仪器,如全站仪。

经纬仪通过读取水平轴和竖直轴上的测角盘来测量角度。

全站仪则利用角度编码器和自动跟踪功能来提高测量精度和效率。

现代科技的进步使得角度测量技术得以突破传统的限制。

例如,全球定位系统(GPS)可以利用卫星信号直接测量角度,从而实现无线电角度测量,减少测量人员的数量和操作复杂性。

距离测量是三角测量的另一个关键步骤。

传统的距离测量方法主要依赖于测距仪(如测距仪和激光测距仪)和测距杆。

测距仪通过测量来回传送的激光或声波的时间差来计算距离。

测距杆通过读取杆上的标尺来确定距离。

近年来,激光雷达和光纤传感器等新型测距技术的出现,进一步提高了测距的精度和效率。

此外,无人机的普及也为测绘工程师提供了更多的测距工具选择,例如无人机和航空摄影测量系统(APS)。

除了角度和距离测量,三角测量还需要考虑误差和精度控制。

由于测量过程中存在各种误差,如人为误差、环境干扰和仪器漂移等,因此在三角测量过程中需要进行误差补偿和精度控制。

传统的误差补偿方法包括观测数据的平差处理和测量装置的校准。

计算机辅助设计和测量软件的广泛应用,使得误差补偿和精度控制更加简便和准确。

三角测量在现代科技中的应用非常广泛。

全站仪三角高程测量方法

全站仪三角高程测量方法

全站仪三角高程测量方法全站仪是一种先进的测量仪器,具有测量水平角、垂直角和斜距的功能,因此在进行三角高程测量时,可以采用以下方法:1. 三角高程测量原理:三角高程测量是利用三角学原理进行测量的方法。

当我们在地面上选择三个测站,并测量出它们之间的水平角、垂直角和斜距时,根据三角关系可以计算出这些测站的高程。

2. 选择测站:在进行三角高程测量时,首先需要选择三个测站,并保证这三个测站之间形成一个合理的三角形。

测站的选择要考虑到其位置相对固定和稳定,同时要满足仪器观测范围的要求。

3. 测量水平角:使用全站仪测量水平角的方法有两种:反射测量和直接测量。

反射测量是将反光棱镜放置在测站上,然后使用全站仪对反射棱镜进行测量,得到水平角的数据。

直接测量是将全站仪直接对准目标,通过全站仪内置的水平角读数装置进行测量。

4. 测量垂直角:全站仪可以通过照准测量和激光测量两种方法来测量垂直角。

照准测量是将全站仪对准目标,然后通过全站仪内置的图像传感器来读取目标的中轴线,从而获得垂直角的数据。

激光测量是利用全站仪内置的激光器向目标发射激光束,然后通过在目标接收到光线的位置上读取垂直角的数据。

5. 测量斜距:通过使用全站仪的测距仪,可以实时测量出目标与测站之间的水平距离或斜距。

全站仪的测距仪可以通过使用红外线或激光技术来测量距离,并将测得的数据显示在仪器的屏幕上。

6. 计算高程:当我们完成三个测站的水平角、垂直角和斜距的测量后,可以利用三角关系计算出测站的高程。

常用的计算方法有正算法和反算法。

正算法是已知两个测站的高程和一个介于它们之间的斜距,通过三角关系计算出第三个测站的高程。

反算法是已知两个测站的高程和一个测站的高程,通过三角关系计算出这个测站到其他两个测站的斜距。

总结:全站仪的三角高程测量方法包括选择测站、测量水平角、测量垂直角、测量斜距和计算高程。

通过合理的测站选择和准确的观测操作,可以获得高精度的三角高程测量数据,从而为工程测量和地形测量提供可靠的高程数据支持。

最新三角法测距

最新三角法测距

三角法红外测距原理介绍工作原理:Sharp的红外传感器都是基于一个原理,三角测量原理。

红外发射器按照一定的角度发射红外光束,当遇到物体以后,光束会反射回来,如图1所示。

反射回来的红外光线被CCD检测器检测到以后,会获得一个偏移值L,利用三角关系,在知道了发射角度a,偏移距L,中心矩X,以及滤镜的焦距f以后,传感器到物体的距离D就可以通过几何关系计算出来了。

图1:三角测量原理可以看到,当D的距离足够近的时候,L值会相当大,超过CCD的探测范围,这时,虽然物体很近,但是传感器反而看不到了。

当物体距离D很大时,L值就会很小。

这时CCD检测器能否分辨得出这个很小的L值成为关键,也就是说CCD的分辨率决定能不能获得足够精确的L值。

要检测越是远的物体,CCD的分辨率要求就越高。

非线性输出:Sharp GS2XX系列的传感器的输出是非线性的。

没个型号的输出曲线都不同。

所以,在实际使用前,最好能对所使用的传感器进行一下校正。

对每个型号的传感器创建一张曲线图,以便在实际使用中获得真实有效的测量数据。

下图是典型的Sharp GP2D12的输出曲线图。

从上图中,可以看到,当被探测物体的距离小于10cm的时候,输出电压急剧下降,也就是说从电压读数来看,物体的距离应该是越来越远了。

但是实际上并不是这样的,想象一下,你的机器人本来正在慢慢的靠近障碍物,突然发现障碍物消失了,一般来说,你的控制程序会让你的机器人以全速移动,结果就是,"砰"的一声。

当然了,解决这个方法也不是没有,这里有个小技巧。

只需要改变一下传感器的安装位置,使它到机器人的外围的距离大于最小探测距离就可以了。

如图3所示:图2:Sharp GP2D12输出曲线第7章职业应用领域5——表达式与跟踪技术应用【职业能力目标】本章对After Effects CS4 中的“表达式与跟随技术”进行了介绍,重点讲解创建表达式的方法、编辑表达式方法、表达式应用举例,以及运动跟踪中的单点跟踪和多点跟踪、稳定跟踪、父子绑定跟踪、表达式跟踪等技术。

三角测量原理与测量误差控制方法

三角测量原理与测量误差控制方法

三角测量原理与测量误差控制方法三角测量是一种广泛应用于地理、地质、测绘、建筑等领域的测量方法。

它利用角度和距离的关系,通过三角形的几何性质来进行测量。

本文将探讨三角测量的原理以及如何控制测量误差。

三角测量的原理可以追溯到几何学的基本知识。

根据几何学理论,一个三角形的三个内角和等于180度。

当我们知道一个三角形的一个角和两边的长度时,就可以通过三角函数求解其他两个角和第三条边的长度。

这个原理被应用于三角测量中的角度测量和边长测量。

在实际测量中,我们可以利用经纬仪、全站仪、测量经验等工具和方法来测量角度。

经纬仪是一种常用的仪器,通过测量望远镜的水平和垂直方向上的角度来确定目标点的方位角和高程角。

全站仪则是更精确的仪器,可以通过电子读数和自动调整水平仪来测量角度。

除了角度测量,边长的测量也是三角测量的重要部分。

在传统的三角测量中,我们使用了铁尺、钢尺等工具来测量较短的距离,而较长的距离则需要使用测距仪等更先进的设备。

测距仪通过发射和接收红外线、激光等信号,利用光的直线传播特性来测量距离。

然而,在实际测量中,我们很难获得完全准确的结果。

测量误差是不可避免的,它可能来自于设备本身的精度、人为操作的不当、环境因素等。

因此,控制测量误差是非常重要的。

首先,我们可以通过校正仪器来减小误差。

校正仪器可以通过比较仪器读数和已知准确数值之间的差异来确定校正系数。

例如,在角度测量中,我们可以通过在已知角度上测量多次,然后求平均值来校正仪器。

其次,我们可以采取多边测量的方法来提高精度和准确度。

多边测量是指通过测量多个三角形来获得更准确的结果。

例如,我们可以通过测量一个大的三角形来求解相邻小的三角形的角度和边长,然后再利用这些结果来计算目标点的位置。

此外,我们还可以使用差分测量方法来减小误差。

差分测量是利用两个或多个观测点之间的距离差或角度之差来测量目标点的位置。

通过差分测量,我们可以消除一些系统性的误差,提高测量的准确性。

深度传感器工作原理

深度传感器工作原理

深度传感器工作原理
深度传感器利用不同的技术原理来测量物体与传感器之间的距离并获取环境的深度信息。

以下是几种常见的深度传感器工作原理:
1. 结构光法:传感器通过发射一束结构化光(通常为红外光)到目标物体上,并通过计算目标物体上光斑的形状和位移来计算距离。

根据光斑的形状和位移的变化,传感器可以确定物体的深度。

2. 飞行时间法:传感器发射一束短脉冲激光或红外光束,然后测量光束从传感器发射到目标物体并返回的时间。

根据光传播的速度和往返时间的差异,传感器可以计算出物体的距离。

3. 三角测距法:传感器通过在传感器上放置两个或多个光源,然后测量光源发出的光束与目标物体上的标记点之间的夹角来计算距离。

根据夹角和基线长度,传感器可以计算出物体的深度。

4. 超声波测距法:传感器发射超声波脉冲,并通过测量波从传感器传播到目标物体并返回的时间差来计算距离。

根据声速和传播时间差,传感器可以计算出物体的深度。

总的来说,深度传感器通过使用不同的技术原理来测量物体与传感器之间的距离,从而获取环境的深度信息。

这些深度信息可以应用于三维建模,室内导航,手势识别等各种应用领域。

三角测距原理

三角测距原理

三角测距原理
三角测距原理是一种通过测量物体与观测者之间的角度来计算物体距离的方法。

该原理基于几何关系,在一个已知长度的基线和两个观测者之间的角度测量上进行。

具体步骤如下:
1. 确定一个已知长度的基线:在测距前,需要确定一个已知长度的基线,可以是两根平行的测量杆,或者是通过GPS定位测量出的两个已知点之间的距离。

2. 安排两个观测者:将两个观测者分别放置在基线的两个端点上,并在同一水平线上。

3. 观测角度:通过光学仪器,如望远镜或测距仪,观测目标物体相对于两个观测者的角度。

观测者可以通过调整望远镜或测距仪的方向,使其指向目标物体。

4. 计算距离:根据三角函数的关系,通过已知的基线长度和观测到的角度,可以计算出目标物体与观测者之间的距离。

常用的三角函数包括正弦函数、余弦函数和正切函数。

需要注意的是,三角测距原理在测距时要求目标物体与观测者之间能够建立可见线,否则无法进行角度测量。

此外,测距精度还受到观测角度的精度和仪器误差的影响,因此在实际应用中需要采取适当的校正和精度控制措施。

三角法激光雷达测距原理

三角法激光雷达测距原理

三角法激光雷达测距原理
三角法激光雷达是一种常用的测距设备,其工作原理是利用激光束发射器发射出的激光束,在目标物体上反射后,经过接收器接收并处理,从而得到目标物体的距离信息。

三角法激光雷达测距原理主要是通过三角形的角度和边长关系来计算目标物体的距离。

具体来说,激光束发射器会向目标物体发射一束激光束,当激光束照射到目标物体上时,会被反射回来并被接收器接收。

此时,接收器会记录下激光束的发射时间和接收时间,从而计算出激光束从发射到接收所花费的时间。

同时,激光束发射器和接收器之间的距离已知,因此可以根据距离、时间和光速的关系,计算出目标物体到测距设备的距离。

通过多次测量,可以得到目标物体的坐标,并进一步确定其位置和运动轨迹。

三角法激光雷达测距原理具有精度高、测量范围广等优点,在工业、交通、地质勘探等领域得到广泛应用。

- 1 -。

全站仪测量放样原理

全站仪测量放样原理

全站仪测量放样原理
全站仪测量放样原理又称为三角测量法。

其原理是利用全站仪测量仪器自带的测距仪、测角仪和自动水平仪功能,通过测量某一基准点与待放样点之间的距离和角度,来确定待放样点的空间位置。

具体测量步骤如下:
1. 设置基准点:在待放样区域内选择一个适合的基准点,并在其上安装全站仪。

2. 测量距离:使用全站仪的测距仪功能,从基准点到待测点测量距离。

全站仪会向待测点发射一束红色或红外线,然后接收待测点反射回来的信号,通过计算时间差来测量距离。

3. 测量水平角:使用全站仪的测角仪功能,测量基准点与待测点之间的水平角度。

全站仪中内置了水平角度传感器,可以自动测量两点之间的水平角度。

4. 测量垂直角:在测量过程中,全站仪还会测量基准点与待测点之间的垂直角度。

通过内置的自动水平仪来测量和校正仪器的垂直角度,确保测量的准确性。

5. 计算坐标:通过测量所得的距离和角度数据,可以使用三角函数来计算待测点的水平坐标和垂直坐标。

全站仪测量放样原理简单而实用,广泛应用于土木工程、建筑
工程等领域。

通过测量距离和角度数据,可以准确快速地确定待放样点的坐标位置,为后续施工提供可靠的基础数据。

三角测量法在测绘中的原理和应用

三角测量法在测绘中的原理和应用

三角测量法在测绘中的原理和应用测绘是一门既有理论又有实践的学科,它通过测量和描绘地球上的地理位置和地貌特征,用图形方式表达地球表面的真实形态。

而三角测量法作为测绘中最基础、最常用的测量方法之一,具有广泛的应用范围和重要的意义。

三角测量法利用三角形的一些特性和性质来进行测量和计算,主要包括角度测量和长度测量两部分。

角度测量通过使用精确的测角仪器来测量地球表面上不同位置的角度,然后根据角度之间的关系来计算距离和方向。

长度测量则是通过激光测距仪、测距望远镜等工具来测量地球表面上不同位置之间的距离。

三角测量法的原理主要包括三角形内角和成比例原理、三角形的正弦定理和余弦定理。

三角形内角和成比例原理表明一个三角形的三个内角之和为180度,如果知道其中两个角的大小,就可以求解第三个角的大小。

这个原理在测量角度的时候非常有用,通过测量两个已知角度,就可以计算出其他未知角度。

三角形的正弦定理和余弦定理是三角测量法中最重要的公式之一,用于计算三角形的边长和角度。

正弦定理是通过已知角度和边长的比例关系来计算三角形的边长,而余弦定理则是通过已知三边的长度来计算三角形的角度。

这两个定理可以相互配合使用,用于解决各种复杂的测量问题。

在实际测绘中,三角测量法广泛应用于地图绘制、建筑测绘、航空航天等领域。

其中,地图绘制是三角测量法的主要应用之一。

通过在地面上选择一些基准点,并使用三角测量法确定它们之间的相对位置和角度,可以建立一个准确的坐标系统,为地图的绘制提供基础数据。

而建筑测绘中,三角测量法用于测量和确定建筑物的位置、高度、方向等参数,为建筑设计和施工提供依据。

另外,三角测量法在航空航天领域中也有重要应用。

航空测绘是通过飞机或者无人机携带测绘设备,利用三角测量法对地面上的特定区域进行测量和记录,以获取地理信息。

同时,三角测量法也用于飞机和导弹的导航系统中,通过测量飞机与地面上的参考点之间的角度和距离来确定飞机的位置和航向。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

三角法红外测距原理介绍
工作原理:
Sharp的红外传感器都是基于一个原理,三角测量原理。

红外发射器按照一定的角度发射红外光束,当遇到物体以后,光束会反射回来,如图1所示。

反射回来的红外光线被CCD检测器检测到以后,会获得一个偏移值L,利用三角关系,在知道了发射角度a,偏移距L,中心矩X,以及滤镜的焦距f以后,传感器到物体的距离D就可以通过几何关系计算出来了。

图1:三角测量原理
可以看到,当D的距离足够近的时候,L值会相当大,超过CCD的探测范围,这时,虽然物体很近,但是传感器反而看不到了。

当物体距离D很大时,L值就会很小。

这时CCD检测器能否分辨得出这个很小的L 值成为关键,也就是说CCD的分辨率决定能不能获得足够精确的L值。

要检测越是远的物体,CCD的分辨率要求就越高。

非线性输出:
Sharp GS2XX系列的传感器的输出是非线性的。

没个型号的输出曲线都不同。

所以,在实际使用前,最好能对所使用的传感器进行一下校正。

对每个型号的传感器创建一张曲线图,以便在实际使用中获得真实有效的测量数据。

下图是典型的Sharp GP2D12的输出曲线图。

图2:Sharp GP2D12输出曲线
从上图中,可以看到,当被探测物体的距离小于10cm的时候,输出电压急剧下降,也就是说从电压读数来看,物体的距离应该是越来越远了。

但是实际上并不是这样的,想象一下,你的机器人本来正在慢慢的靠近障碍物,突然发现障碍物消失了,一般来说,你的控制程序会让你的机器人以全速移动,结果就是,"砰"的一声。

当然了,解决这个方法也不是没有,这里有个小技巧。

只需要改变一下传感器的安装位置,使它到机器人的外围的距离大于最小探测距离就可以了。

如图3所示:
图3:可以避免探测误差的安装图示。
