仪表安装及电气调试施工方案
仪表安装调试施工方案
仪表安装调试施工方案一、前言仪表在各种工程中起着至关重要的作用,其正确的安装和调试对于工程的顺利进行至关重要。
本文将介绍仪表安装调试的一般流程和注意事项,以指导相关施工人员进行高效、准确的工作。
二、安装前准备在进行仪表安装之前,需要做好以下准备工作: 1. 确认安装位置及支架:根据设计图纸确认仪表的安装位置,并准备好对应的支架。
2. 准备安装工具:包括螺丝刀、扳手、电缆等工具。
3. 安装前检查:检查仪表及相关附件是否完好,避免安装时出现问题。
三、安装步骤1.将仪表固定在支架上:使用螺丝将仪表固定在支架上,注意螺丝的松紧度。
2.连接电缆:根据仪表的接线图连接电缆,确保连接正确、牢固。
3.调整仪表位置:根据需要调整仪表的位置,确保与管道或设备的安装位置对齐。
4.固定电缆:使用绑线带或电缆夹将电缆固定在安全位置,避免困在机器或管道中。
四、调试验收1.通电验收:接通电源,检查仪表是否能够正常开机。
2.功能检测:根据设计要求,进行仪表各项功能的调试和测试。
3.校准调整:根据实际情况,对仪表进行校准和调整,确保测量结果准确可靠。
4.查漏检修:检查仪表及相关管路、阀门是否有漏气漏水等问题,及时进行修理。
五、安全注意事项1.在安装过程中要注意个人安全防护,避免受伤。
2.严格按照电气安装要求,避免电路短路、漏电等安全隐患。
3.在调试过程中,避免误操作,造成设备损坏或安全事故。
六、总结仪表的安装调试施工是工程中至关重要的环节,需要严格按照标准操作流程进行。
只有确保仪表安装正确且调试到位,才能保证工程的顺利进行和设备的正常运行。
希望本文提供的安装调试方案能够对相关施工人员提供帮助,确保工程质量和安全。
以上是关于仪表安装调试施工方案的一般介绍,如有疑问或需要进一步了解,请随时咨询相关专业人员。
电气仪表安装调试施工方案
电气仪表安装调试施工方案
一、项目概述
本文档旨在介绍电气仪表安装调试的施工方案,确保工程安全、顺利进行。
二、施工前准备
1. 施工人员培训
在进行安装调试前,对施工人员进行必要的培训。
确保他们了解工程图纸、操作流程和安全规范。
2. 工具材料准备
准备必需的工具和材料,包括螺丝刀、扳手、绝缘胶带等,确保施工过程中的需要。
3. 安全措施
施工前需明确安全措施,例如穿戴安全帽、手套,避免触电和其他安全风险。
三、安装过程
1. 仪表选址
根据工程图纸确定各仪表的安装位置,考虑到使用便捷和观察方便。
2. 接线安装
根据电气布线图进行仪表的接线安装,确保连接正确、稳固可靠。
3. 仪表固定
使用适当的工具将仪表固定在安装位置,保证其稳定性和准确度。
四、调试测试
1. 通电测试
在安装完成后,进行通电测试,检查仪表的显示是否正常,电路是否通畅。
2. 参数调试
根据工程要求,调试仪表的各项参数,确保其工作正常、准确。
3. 故障排查
在测试过程中发现任何问题,要及时排查并解决,确保仪表正常工作。
五、施工验收
完成调试后,进行施工验收,核实各项工作是否符合要求,如有问题及时整改。
结语
本文档详细介绍了电气仪表安装调试的施工方案,希望能够对相关施工人员提
供帮助,确保工程顺利进行。

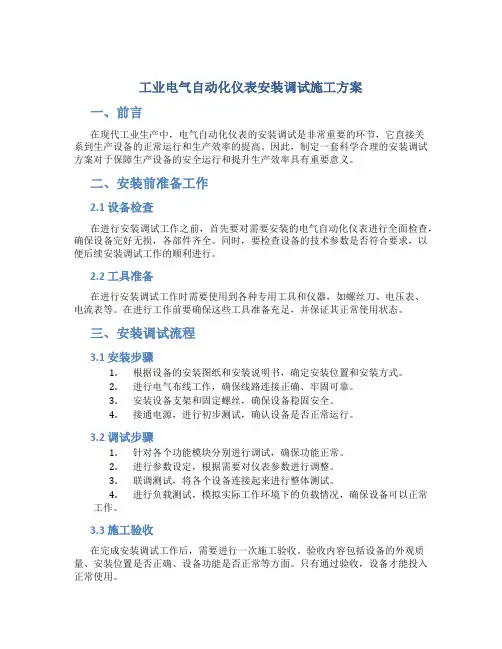

工业电气自动化仪表安装调试施工方案
工业电气自动化仪表安装调试施工方案一、前言在现代工业生产中,电气自动化仪表的安装调试是非常重要的环节,它直接关系到生产设备的正常运行和生产效率的提高。
因此,制定一套科学合理的安装调试方案对于保障生产设备的安全运行和提升生产效率具有重要意义。
二、安装前准备工作2.1 设备检查在进行安装调试工作之前,首先要对需要安装的电气自动化仪表进行全面检查,确保设备完好无损,各部件齐全。
同时,要检查设备的技术参数是否符合要求,以便后续安装调试工作的顺利进行。
2.2 工具准备在进行安装调试工作时需要使用到各种专用工具和仪器,如螺丝刀、电压表、电流表等。
在进行工作前要确保这些工具准备充足,并保证其正常使用状态。
三、安装调试流程3.1 安装步骤1.根据设备的安装图纸和安装说明书,确定安装位置和安装方式。
2.进行电气布线工作,确保线路连接正确、牢固可靠。
3.安装设备支架和固定螺丝,确保设备稳固安全。
4.接通电源,进行初步测试,确认设备是否正常运行。
3.2 调试步骤1.针对各个功能模块分别进行调试,确保功能正常。
2.进行参数设定,根据需要对仪表参数进行调整。
3.联调测试,将各个设备连接起来进行整体测试。
4.进行负载测试,模拟实际工作环境下的负载情况,确保设备可以正常工作。
3.3 施工验收在完成安装调试工作后,需要进行一次施工验收。
验收内容包括设备的外观质量、安装位置是否正确、设备功能是否正常等方面。
只有通过验收,设备才能投入正常使用。
四、安全注意事项1.在进行安装调试工作时,必须按照操作规程和标准操作,严格保证安全。
2.在进行电气工作时,必须切断电源,并使用绝缘工具。
3.在进行设备调试时,要小心操作,避免因误操作导致设备损坏或人身伤害。
五、总结电气自动化仪表的安装调试工作是一项复杂而重要的工作,只有高效科学的施工方案才能保证工作的顺利进行。
通过认真筹备、安装调试、施工验收等环节的有效管理,可以确保设备安全运行,提高生产效率。

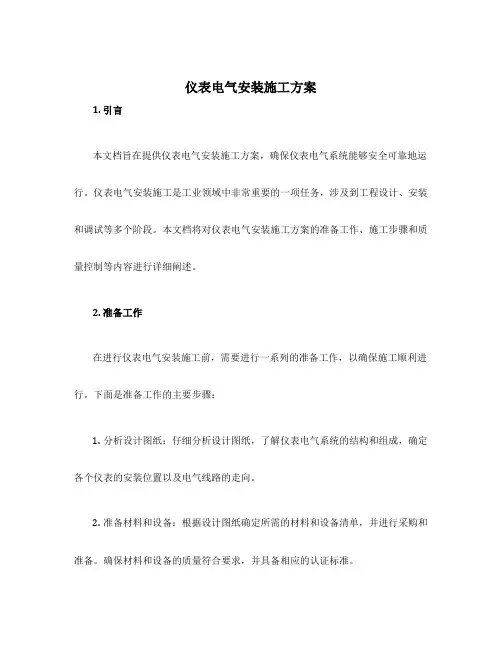

仪表电气安装施工方案
仪表电气安装施工方案1. 引言本文档旨在提供仪表电气安装施工方案,确保仪表电气系统能够安全可靠地运行。
仪表电气安装施工是工业领域中非常重要的一项任务,涉及到工程设计、安装和调试等多个阶段。
本文档将对仪表电气安装施工方案的准备工作、施工步骤和质量控制等内容进行详细阐述。
2. 准备工作在进行仪表电气安装施工前,需要进行一系列的准备工作,以确保施工顺利进行。
下面是准备工作的主要步骤:1.分析设计图纸:仔细分析设计图纸,了解仪表电气系统的结构和组成,确定各个仪表的安装位置以及电气线路的走向。
2.准备材料和设备:根据设计图纸确定所需的材料和设备清单,并进行采购和准备。
确保材料和设备的质量符合要求,并具备相应的认证标准。
3.安排人员和工期:根据工程规模和施工难度,合理安排施工人员和施工工期。
确保施工人员具备相关的技术知识和安全意识,并且有足够的工作经验。
4.编制施工计划:根据安装施工的步骤和工期要求,编制详细的施工计划。
确保施工的顺序和进度安排合理,能够有效地控制施工过程。
3. 施工步骤仪表电气安装施工的步骤通常分为准备工作、安装仪表和线路连接、接地保护和绝缘测试四个阶段。
下面将对每个阶段的施工步骤进行详细说明:3.1 准备工作1.确保施工现场的安全环境,包括清理施工现场、设置安全警示标志和安全防护措施等。
2.检查所需的材料和设备是否准备齐全,确保材料和设备的质量和数量符合要求。
3.安排施工人员按照施工计划进行准备工作,包括分配工作任务、检查工具和仪器设备的完好性等。
3.2 安装仪表和线路连接1.根据设计图纸确定仪表的安装位置,确保安装位置符合要求,并进行标记。
2.安装仪表,包括设置支架、安装仪表底座、连接仪表和支架等。
3.连接电气线路,包括引线、接线和固定线路等。
确保线路连接牢固可靠,符合电气安全规范。
3.3 接地保护1.根据设计要求,安装接地装置,包括接地电极、接地线和接地装置等。
2.进行接地测试,确保接地电阻值符合要求,保证接地的有效性和可靠性。
工业电气自动化仪表安装调试施工方案
工业电气自动化仪表安装调试施工方案(自动化仪表安装、调试)批准:审核:编制:2012年月目录1。
工程概况 1 2。
编制依据 1 3.劳动力需用计划 1 4。
施工机具、工具需用计划 2 5.施工前的准备 2 6。
材料、设备管理 37.主要分部分项施工方案 38.交工及验收 6 9。
工程质量保证措施 6 10。
安全生产和环保措施7 11。
雨期保证措施71.工程概况1。
1工程建设概况xxx工程,位于包钢新建6#高炉附近,由两套鼓风机系统和循环水系统构成,两套鼓风机系统包括西门子电机和鼓风机MAN公司设备(润滑油站和动力油站),采用德国进口设备,主要是为6#高炉送风、提供能源,给3#、4#高炉拨风用.自动化程度高,仪表精度要求较高,对于施工安装及调试质量要求高,施工时要严格遵循《自动化仪表施工验收规范》及《自动化通用图册》。
以精品工程,绿色工地、星级服务为宗旨,通过科学管理,创造一流的业绩。
1。
2施工条件及特点:本工程工期短,作业面广,场地狭小,交叉作业等,施工难度大,为保证按期完工,除各种材料、设备等应按照计划及时供应外,应在施工中做好各项施工项目的互相交叉配合,组织流水施工,与土建、管道、电气等协调配合好,避免返工,减少二次用工.1。
3主要工程实物量电缆桥架安装200余米、电线管敷设3000余米、电缆敷设20000余米、冲击管敷设500余米、变送器安装50余台、测温仪表安装等2.编制依据:2.1施工设计蓝图2.2《自动化仪表工程施工及验收规范》GB50093-2002.2.3《自动化仪表安装工程质量检验评定标准》GBJ131-90.2。
4《冶金工业自动化仪表与控制装置安装通用图册》(2000)YK01~YK15。
2。
5设备自带的有关技术文件。
3.劳动力需用计划劳动力需要量计划表表:34。
施工机具、工具需用计划(见下表)拟投入的主要施工机械表表:45。
施工前准备5.1开工前应对施工现场进行实地考察,并对土建等各专业进展情况和现场道路状况及水电设置状况同时进行考察,做好“三通一平”工作5。
电气仪表安装专项施工方案
电气仪表安装专项施工方案1. 引言电气仪表是电力系统中非常重要的组成部分,它们能够测量、控制和保护电力系统。
电气仪表安装作为电力系统建设的重要环节之一,直接关系到电气系统的正常运行和安全稳定运行。
本文档将介绍电气仪表安装的专项施工方案。
2. 施工前的准备工作在进行电气仪表安装施工之前,我们需要做好以下准备工作:2.1 规划布局在施工前,需要根据布线图和安装要求对电气仪表的位置进行规划和布局,确保每个仪表的位置合理、便于维护和操作。
2.2 准备材料和工具根据施工图纸和设计要求,准备好所需的电气仪表、电缆线材、接线端子、电气箱等安装所需的材料。
同时,确保有齐全的工具如安装工具包、电焊设备等。
在进行电气仪表安装前,必须对施工现场进行安全检查和安全措施的制定,确保施工过程的安全性。
同时,施工人员必须佩戴符合要求的安全防护用品,并经过相应的安全培训。
3. 施工步骤3.1 安装设备箱根据施工图纸的要求,首先进行设备箱的安装。
设备箱应安装在固定的位置,确保箱体的稳固性,避免因振动导致仪表故障。
3.2 连接接线端子将电缆线材根据设计要求接制成相应长度,并连接到相应的接线端子上。
接线端子必须紧固可靠,以保证电气连接的良好性和安全性。
根据布局规划,在设备箱中安装各类电气仪表。
在安装过程中,要遵循相关标准和要求,确保仪表的正确安装和接线。
3.4 连接电源和信号线连接电气仪表的电源线和信号线,确保电气仪表能够正常工作和与其他设备正常通信。
3.5 调试和测试在完成仪表的安装和连线后,进行相应的调试和测试工作。
通过对仪表的功能和性能进行测试,确保其能够正常运行。
4. 质量控制和验收标准4.1 质量控制在电气仪表安装过程中,需要进行严格的质量控制措施,包括材料质量控制、施工质量控制和工作人员质量控制。
每个环节要按照标准要求执行,并进行相应的记录和检查。
4.2 验收标准电气仪表安装施工完成后,需要进行相应的验收工作。
验收时需按照相关的标准和设计要求进行检查,包括仪表连接是否正确、电气参数是否符合要求等。
电气、仪表安装工程专项施工方案.
电气、仪表安装工程专项施工方案一、前言电气、仪表安装工程是工业建设中一个重要的环节,保证了工厂和设备的正常运行和安全生产。
本文介绍了电气、仪表安装工程的施工方案,包括施工准备、施工步骤、安装要求等内容,希望能对相关工程施工提供一定的参考和指导。
二、施工准备1. 工程准备在进行电气、仪表安装工程之前,需要做好以下准备工作: - 制定详细的施工计划和进度安排; - 准备所需的安装材料和工具; - 确保施工人员拥有相关的资质和技术; - 确保施工现场的安全和整洁。
2. 设备准备在开始施工前,需要准备好以下设备和工具:- 电气工具:电钻、电动螺丝刀、电缆剥线器等; - 仪表安装工具:螺丝刀、螺母扳手、压线钳等; - 安全防护用具:安全帽、手套、安全鞋等。
三、施工步骤1. 电气安装1.按照工程图纸的要求,布置电气设备的位置,并确定安装方式;2.铺设电缆线路,保证线路的整齐有序,避免交叉和混乱;3.进行电缆的接线和接头处理,确保连接牢固可靠;4.调试电气设备,确保正常运行。
2. 仪表安装1.安装仪表支架,确保支架结构稳固;2.将仪表与支架连接,调整仪表位置,保证仪表安装正确无误;3.连接仪表的电缆,确保连接正确牢固;4.调试仪表功能,确认仪表工作正常。
四、安装要求在进行电气、仪表安装工程时,需要遵守以下安装要求: - 严格按照工程图纸要求进行安装; - 安装过程中要注意安全,确保施工人员和设备的安全; - 安装完成后,需进行设备测试和调试,确保设备正常运行; - 施工结束后,做好施工记录和整理工作。
五、总结电气、仪表安装工程是一项复杂而重要的工作,需要施工人员具备专业的技术和丰富的经验。
本文简要介绍了电气、仪表安装工程的专项施工方案,希望能为相关工程的施工提供一定的参考和指导。
希望施工人员在施工过程中严格遵守安装要求,确保工程质量和安全。
电气仪表安装施工方案
电气仪表安装施工方案一、前言电气仪表安装施工是电力系统建设中至关重要的环节,负责将各种电气仪表设备按照设计要求进行安装、连接和调试,确保电气设备正常运行。
本文将就电气仪表安装施工方案进行详细介绍。
二、前期准备1. 施工前勘测在开始安装施工前,需要对工程施工现场进行勘测,了解现场的地形、环境及设备布置情况,为后续施工提供参考依据。
2. 施工图纸验证验证施工图纸的准确性和完整性,确保施工过程中能够按照设计要求进行操作。
3. 准备施工材料和工具准备好所需的施工材料和工具,包括电缆、电线、接线端子、螺丝扳手等,确保施工过程中能够顺利进行。
三、施工步骤1. 安装电气仪表设备根据施工图纸要求,将电气仪表设备按照正确的位置和要求进行安装,同时保证设备的牢固性和稳定性。
2. 连接电缆和电线根据设计要求,将电缆和电线连接到相应的接线端子上,确保连接牢固可靠,避免出现不良接触或短路等问题。
3. 进行电气连接根据施工图纸要求,对电气仪表设备进行电气连接,确保连接正确可靠,避免因连接错误导致设备损坏或事故发生。
4. 调试和验收安装完成后,对电气仪表设备进行调试和验收,确保设备正常运行和符合设计要求,为工程的后续验收提供保障。
四、安全注意事项1.在施工过程中,要严格按照相关安全规定进行操作,避免发生安全事故。
2.施工现场要保持清洁整洁,确保施工人员能够安全有效地进行操作。
3.在进行电气连接时,要注意绝缘处理,避免发生漏电等安全问题。
五、总结电气仪表安装施工是电力系统建设中不可或缺的重要环节,只有严格按照施工方案进行操作,才能确保设备的正常运行和安全性。
希望本文的介绍能够对电气仪表安装施工提供一定的参考和帮助。
电气自动化仪表工程的安装调试
电气自动化仪表工程的安装调试电气自动化仪表工程的安装调试是工程建设中至关重要的一环。
它涉及到对各种电气设备和仪表的安装、连接和调试工作,需要工程技术人员熟练掌握各种仪表的性能特点和使用方法,以确保整个电气系统的正常运行。
本文将介绍电气自动化仪表工程的安装调试过程,帮助读者了解这一重要工作的具体内容和流程。
一、准备工作在进行电气自动化仪表工程的安装调试之前,首先需要做好相关的准备工作。
这包括:1. 了解设备要求:仪表工程涉及到多种仪表设备,每种设备都有其特定的安装要求和参数设置。
在进行安装调试之前,需要认真阅读设备的使用说明书,了解设备的安装要求和使用方法。
2. 准备工具和材料:根据设备的安装要求,准备好所需的工具和材料,确保能够顺利进行安装工作。
电气工程需要用到各种电缆、接线端子、绝缘套管等材料,而安装工具则包括螺丝刀、扳手、电缆剥线器等。
3. 制定安装计划:根据工程的实际情况,制定安装计划,并安排好相关的施工人员。
确保安装工作能够有条不紊地进行。
二、安装设备在准备工作完成之后,就可以开始进行仪表设备的安装工作了。
安装工作的具体步骤包括:1. 安装电缆:首先需要确定好各个仪表设备的安装位置,并根据实际情况布置好电缆线路。
在安装电缆时,需要注意电缆的规格和类型,确保能够满足设备的需求,并保证电缆的安全可靠。
2. 连接设备:将电缆连接到各个仪表设备上,并确保连接的正确性和牢固性。
在连接过程中,需要特别注意接线端子的接触良好,避免因连接不良而导致设备无法正常工作。
3. 安装固定设备:将仪表设备安装固定在相应的支架或支架上,确保设备的稳固和安全。
4. 接地处理:对于一些需要接地的仪表设备,需要进行接地处理,确保设备能够安全地接地运行。
三、设备调试1. 供电测试:首先需要对设备进行供电测试,确保设备能够正常接通电源并启动运行。
2. 参数设置:根据设备的使用说明书,对设备的参数进行设置,确保设备能够按照要求进行运行。
电气仪表工程安装调试方案
电气仪表工程安装调试方案引言电气仪表工程是工业生产过程中不可或缺的环节之一,是保证设备、工艺的正常运转和安全生产的重要保障。
对于电气仪表工程的安装调试,如何合理地进行方案设计和实施操作显得尤为重要,其成败直接关系到整个工程的成功和效率。
本文通过分析电气仪表工程的安装调试的工作内容及要求,结合实际施工中的经验,提出一套完整的电气仪表工程安装调试方案。
工作内容及要求电气仪表工程安装调试的主要工作内容及要求如下:安装工作1.安装模拟仪表、脉冲计数器、计量传感器等电气仪表设备,并进行布线;2.确定仪表盘的安装位置,保证仪表盘显示信息的清晰度和适应性;3.给仪表接上相应的信号线,并进行连接检查;4.向设备提供电源,并检查电流电压是否稳定,确保设备运行可靠;5.完成仪表调整,并进行仪表的校准工作。
调试工作1.通过软件状态检测,确保设备可以进行正常的开机自检和运行;2.对电气仪表的信号传输线路进行测试和调试,确保各个系统之间的信号互通;3.对各个设备的基本参数进行测试和验证,包括电流、电压、信号强度、温度等;4.根据设备使用要求,对特定指标进行测试,例如低功耗、高精度、高带宽数量和速度等;5.对设备进行运行模拟测试,通过人为方式模拟产品的正常使用情况,确保设备的性能和可靠性。
方案设计根据上述的工作内容和要求,本文提出的电气仪表工程安装调试方案具体设计如下:安装阶段1.按照工程要求,给出电气仪表设备的清单,确保包含所有必需的设备;2.确定安装位置,根据安装位置进行布线,避免电线之间的相互干扰;3.完成仪表调整,并进行校准工作,在正式投入使用前对校准结果进行再次确认。
调试阶段1.进行电源测试,确保设备在正常电压范围内运行;2.对信号传输线路进行测试,确保各个系统之间的信号互通;3.对设备的基本参数进行测试和验证,例如电流、电压、信号强度、温度等;4.协调各个相关部门,进行正常使用情况的模拟测试;5.根据测试结果,进行特定指标的测试,例如低功耗、高精度、高带宽数量和速度等。
仪表安装及电气调试施工方案
仪表安装及电气调试施工方案一、施工准备1.施工前准备工作–确认施工区域及安全条件,制定施工计划。
–检查所需仪表和工具,确保完好无损。
–确定施工人员,分工合作。
2.施工所需材料和工具–仪表:各类测量仪表、控制仪表等。
–工具:螺丝刀、扳手、电工工具等。
–安全装备:安全帽、手套、护目镜等。
二、仪表安装1.选择安装位置–根据工艺要求和布局图确定仪表安装位置。
–确保安装位置便于观测和维护。
2.仪表固定–使用螺丝和螺母将仪表固定在安装位置,确保牢固可靠。
3.仪表接线–仪表的接线应按照接线图进行,确保接线正确可靠。
–路径布置整齐,避免干扰。
三、电气调试1.电气设备连接–将仪表的电源线、信号线与控制设备相连接。
–检查各线路接头是否牢固,是否有短路或接触不良。
2.调试仪表–打开电源,检查仪表显示是否正常。
–进行标定和调试,确保仪表读数准确。
3.系统整体调试–逐步启动控制系统,检查各模块是否正常运行。
–调整参数,保证系统稳定运行。
四、施工质量检验1.仪表安装质量检查–检查仪表固定是否牢固,连接是否正确。
–检查仪表显示是否准确,操作是否灵活。
2.电气连接质量检查–检查电气连接是否牢固,线路是否接地良好。
–检查系统调试结果是否符合要求。
五、施工结束及交底1.施工结束处理–清理施工现场,将多余材料、工具整理妥当。
–交底施工过程,汇报施工情况和技术要点。
2.项目验收–进行系统验收,确认系统运行正常。
–整理施工资料,归档相关文件。
六、施工安全注意事项1.安全第一–按照相关规定佩戴安全装备,勿随意触摸高压设备。
–施工现场保持整洁,避免发生意外。
2.注意电气安全–在施工前切断电源,确保电气设备处于停电状态。
–检查线路及设备是否有损坏,防止触电事故发生。
以上是仪表安装及电气调试的施工方案,施工过程中需严格按照相关规定和要求操作,确保施工质量和安全。
电气仪表工程安装调试方案
电气仪表工程安装调试方案一、前期准备工作1. 获得相关资料:准备施工图纸、设备说明书、安装说明和相关技术标准等相关资料。
2. 准备工具和材料:安装调试所需的工具和材料,包括螺丝刀、扳手、电线、电缆、接线端子、绝缘套管等。
3. 确定施工队伍:确定施工队伍,包括电气工程师、电气技术人员、电工等专业人员。
4. 确定施工计划:制定详细的施工计划,包括安装和调试的时间节点、工作流程、责任人等。
5. 安全生产:做好安全生产工作,包括安全交底、安全防护措施、安全教育等。
二、安装工作1. 安装设备:按照施工图纸和设备说明书的要求,进行设备的安装。
安装过程中要注意设备的位置、安装方向、连接方式等。
2. 安装电气设备:安装电气设备,包括配电柜、电气控制柜、开关、插座等。
3. 安装电气仪表:安装电气仪表,包括变送器、传感器、指示仪表、记录仪表等。
4. 接线连接:进行设备的接线连接,包括电源线、信号线、控制线等,要求接线牢固、电气连接正确。
5. 调整安装位置:对安装完成的设备进行调整,确保其位置、安装方向、水平度等符合要求。
6. 安装验收:完成设备安装后,进行安装验收,确保设备安装的质量和安全性。
三、调试工作1. 系统检查:对整个系统进行检查,包括电源供应、信号传输、控制功能等。
2. 系统联调:对系统进行联调,包括各设备之间的接口联调、控制功能联调等。
3. 测试功能:对设备的各项功能进行测试,包括信号采集、信号处理、系统控制等。
4. 调整参数:对系统的参数进行调整,包括设备的工作参数、控制参数等。
5. 故障排除:对系统中出现的故障进行排除,确保系统的正常运行。
6. 调试验收:完成系统的调试后,进行调试验收,通过验收测试,确保系统的安全性、可靠性和稳定性。
四、安全管理1. 施工安全:在施工过程中,严格执行安全操作规程,做好安全防护措施,确保施工安全。
2. 电气安全:确保设备的电气设施符合标准要求,做好接地、绝缘、防雷防静电等措施,保证设备和人员安全。
仪表工程安装与调试施工方案要点
仪表工程安装与调试施工方案要点一、前期准备工作在进行仪表工程安装与调试前,需要做好以下准备工作: - 制定安装与调试计划 - 确定安装地点和位置 - 调查相关设备和管线的情况 - 准备必要的安装工具和材料二、安装过程1. 仪表设备安装•根据设计要求选择合适的安装位置•进行设备固定和连接•注意安装过程中的防护措施,避免设备损坏2. 仪表管路安装•按照管路布置图进行管路的铺设•保证管路连接紧密,无漏气、漏液现象•完成管路的固定和支架的安装3. 仪表接线•仔细阅读接线图纸,正确连接仪表线缆•注意接线的绝缘性和连接稳固性•严格按照标准进行接线,避免接线错误导致设备损坏三、调试过程1. 验证仪表安装质量•检查所有仪表设备的安装质量,确认无误后可进行下一步调试•检查仪表设备的工作状态和指示是否正常2. 仪表参数设置•针对不同的仪表设备,根据设计要求进行参数设置•确保参数设置的准确性和合理性3. 系统调试•按照设计要求,逐步进行系统调试,确保系统的正常运行•注意调试过程中的安全问题,避免设备损坏和人员伤害四、验收和交付1. 仪表工程验收•对安装与调试工作进行全面检查,确保工程质量满足设计要求•向相关部门提交验收报告,等待验收结论2. 工程交付•完成仪表工程的验收后,按照规定程序将工程交付使用•将相关资料、技术资料等进行整理和归档五、安全注意事项•在整个安装与调试过程中,严格遵守安全操作规程•使用防护装备,注意绝缘和防火措施•遇到安全事故应及时报告并采取相应措施以上是关于仪表工程安装与调试施工方案的要点,希望能为工程施工人员提供一些参考,确保工程顺利完成。
电气、仪表安装工程专项施工方案
电气、仪表安装工程专项施工方案一、前期准备工作在进行电气、仪表安装工程前,首先要做好充分的前期准备工作,包括:1.确定施工范围和任务目标。
2.制定详细的施工计划和时间表。
3.保证施工所需材料、设备等资源的充足供应。
4.完成相关的安全防护措施和培训。
5.确保施工人员的资质和技术水平符合要求。
二、施工步骤1. 复核建筑结构和设备布局在进行电气、仪表安装前,要对建筑结构和设备布局进行仔细的复核,确保安装位置的准确性和稳固性,避免施工中出现不必要的问题。
2. 确定安装方式和方案根据实际情况和相关要求,确定电气、仪表的安装方式和安装方案,包括布线方式、接线方式、支架支撑等细节设计。
3. 安装准备工作在正式安装之前,要进行一系列的准备工作,包括清理施工现场、设置安全警示标识、准备所需工具和材料等。
4. 逐步安装电气设备按照事先制定的安装方案,逐步安装电气设备,包括电源线路、开关插座、照明设备等,确保安装的稳固和安全。
5. 逐步安装仪表设备同样按照事先制定的方案,逐步安装各类仪表设备,包括测量仪表、控制仪表等,对仪表进行调试和校准。
6. 系统联调和验收在完成电气、仪表安装后,进行系统的联调和验收工作,确保整个系统的正常运行和功能完整性。
三、安全与质量控制在整个施工过程中,要严格遵守安全操作规程,保证施工作业的安全性,同时对施工质量进行全程控制和监督,确保施工质量符合相关标准和要求。
四、施工总结与完工在电气、仪表安装工程全部完成后,需进行总结和完工工作,包括编制施工总结报告、整理施工资料、交接相关手续等,保证工程的顺利完工和交付使用。
以上是关于电气、仪表安装工程专项施工方案的一些基本步骤和要求,希望能对相关从业人员有所帮助。
电气仪表安装施工方案(1)
电气仪表安装施工方案(1)一、前言本文旨在提供关于电气仪表安装施工方案的详细指导,以确保施工过程顺利进行,并最大程度保证施工质量和安全。
二、施工前准备2.1 安全措施在进行电气仪表安装施工前,必须严格执行相关安全规范,包括穿戴防护装备、避免高温高压操作、防止触电等措施,确保施工人员安全。
2.2 施工方案制定在施工前,应根据实际情况制定详细的施工方案,包括仪表布置方案、电缆敷设路径、连接方式等,确保每个环节都有明确的操作指导。
2.3 准备材料和工具施工过程中需要使用各类电气仪表及相关配件,因此应提前准备好所需材料和工具,确保施工过程不受缺料阻碍。
三、施工流程3.1 仪表安装根据施工方案,依次安装各类电气仪表,注意调整位置,确保安装正确、稳固。
3.2 电缆敷设根据电缆敷设路径,逐步进行电缆的敷设工作,注意保持电缆的整齐、美观,避免交叉、磨损等情况。
3.3 连接调试完成仪表安装和电缆敷设后,进行连接调试工作,逐个接线,确保连接正确、牢固,然后进行仪表功能测试。
3.4 安全检查完成连接调试后,对整个安装过程进行综合检查,确保所有仪表连接牢固、安全可靠,不存在漏电、短路等安全隐患。
四、施工结束4.1 清理现场施工结束后,对施工现场进行清理,清除多余材料和工具,确保施工现场整洁。
4.2 报告提交将施工过程及验收情况整理成报告,提交给相关负责人审核,确认施工符合标准要求。
五、总结电气仪表安装施工是一项细致严谨的工作,需要严格执行施工方案,确保每个环节都经过仔细检查,以保证施工质量和安全。
希望本文提供的施工方案能为实际操作提供参考,确保电气仪表安装工作顺利进行。
仪表安装施工方案(OK)
仪表安装施工方案
一、前言
本文主要介绍在工业领域中仪表安装的施工方案,旨在提高安装效率与质量,确保仪表的正常运行与使用。
二、准备工作
在进行仪表安装前,需要进行以下准备工作:
1.确认仪表的型号与规格,了解其安装要求;
2.准备所需的工具和仪器,包括螺丝刀、扳手、水平仪等;
3.安排好工作人员,保证人员技术能力与安全意识;
4.制定安全操作规程,确保施工过程安全。
三、安装步骤
1. 确定安装位置
根据仪表的使用要求,选择合适的安装位置,确保仪表能够准确读取数据。
2. 连接电路
根据仪表的接线图和电气布置图,正确连接电路,确保电气连接正确无误。
3. 固定安装
使用螺丝、螺母等工具,将仪表牢固地安装在设备或墙壁上,确保安装稳固。
4. 调试测试
安装完成后,进行仪表的调试测试,确保仪表能够准确读取数据。
四、注意事项
1.在安装过程中,严禁使用损坏的仪表进行安装,以免造成安全事故;
2.安装过程中,应注意保护仪表的外壳,避免划伤或损坏;
3.安装完成后,应将多余的零件及时清理干净,确保施工现场整洁;
4.在安装过程中,严格遵守相关安全规定,确保施工人员的人身安全。
五、总结
仪表的安装施工是工业生产中重要的环节,合理的施工方案能够提高安装效率与质量,确保仪表的正常使用。
通过本文的介绍,相信读者能够更好地了解仪表安装的施工步骤与注意事项,为实际工作提供参考与指导。
电气仪表工程施工方案
电气仪表工程施工方案一、施工准备工作1、人员准备(1) 确保施工队伍的人员齐全,包括工程师、施工人员、安全员等。
(2) 训练施工人员了解相关工程施工的技术规范和操作规程,确保他们有足够的技能和实践经验。
2、设备准备(1) 及时准备施工所需的各种机械设备,包括吊装设备、焊接设备、测试设备等。
(2) 确保设备的正常运转和安全性,定期进行维护和检查。
3、施工材料准备(1) 选用符合国家标准的施工材料,并确保质量合格。
(2) 确保施工材料的供应充足,避免因为施工过程中的材料短缺导致施工延误。
4、安全准备(1) 制定详细的施工安全规程和操作规程,确保安全措施得到有效执行。
(2) 安排专人负责施工现场的安全管理,定期进行安全检查和排查隐患。
二、施工方案1、施工工艺(1) 进场前,对施工现场进行勘察,了解地形、地质、周边环境等情况。
(2) 按照设计图纸和技术要求进行布局和定位,确保设备的安装位置和方向符合要求。
(3) 按照施工图纸对设备进行分段和分层安装,确保设备的稳固和安全。
2、安装调试(1) 按照设备的安装要求,进行设备的卸载、吊装和安装。
(2) 按照施工图纸进行设备的连接、管线的布置等工作。
(3) 进行设备的调试和试运行,验证设备的性能和功能是否正常。
(4) 对设备进行联合试验,确保设备的各项指标符合设计要求。
3、验收和维护(1) 进行设备的初步验收,确认设备的基本性能和功能正常。
(2) 编制设备的维护手册,对设备进行定期维护和保养。
(3) 制定设备的维护计划,包括定期检查、清洁、润滑、更换易损件等工作。
4、安全管理(1) 严格遵守施工现场的安全规章制度,确保施工人员遵守安全操作规程。
(2) 定期进行安全教育培训,提高施工人员的安全意识和操作能力。
(3) 对施工现场进行安全巡视,及时发现并消除安全隐患,确保施工安全。
5、环境保护(1) 对施工现场的环境情况进行评估,制定环境保护措施。
(2) 按照环境保护措施进行施工,确保施工过程中不对环境造成污染和破坏。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
仪表安装及电气调试施工方案工程名称: 四川德钢烧结二期批准:审核:编制:十四冶安司电仪分公司四川德钢项目部2004年8 月2日目录一、工程概况1二、方案编制的依据及规范1三、施工前的准备工作及检查项目1(一)仪表安装1(二)电气调试2四、施工流程及主要施工工序3(一)仪表安装施工流程3(二)仪表安装主要施工工序4(三)电气调试主要施工工序8五、安全要求及保证措施10六、资源配备11七、施工进度计划14附录项目组织机构15一、工程概况1、本次仪表安装属德胜集团钢铁有限责任公司烧结二期工程。
2、我司主要承担的是烧结、主抽风机、环冷机室、机头电收尘等车间自动化仪表安装调试和电气调试工作。
其中仪表安装主要工作量如下:仪表柜10块、差压(压力)变送器50台、热电偶(阻)25支、电磁流量计9台、压力表44块、各种规格电缆11500米、电缆穿线(水煤气管)5200米、导压管300米。
3、本次施工工作面分散,给施工和安全防护带来了很大难度,加之施工工期紧,质量要求高,必须采取措施合理安排、精心组织,才能保证按质按量按工期完成。
二、方案编制的依据及规范1、《自动化仪表工程施工及验收规范》GB50093-20022、《自动化仪表安装工程质量检验评定标准》GBJ131-903、电气装置安装工程电气设备交接试验标准》(GB50150-91)4、四川省冶金设计研究院所出电气仪表施工蓝图三、施工前的准备工作及检查项目(一)、仪表安装1、做好充分准备工作,包括熟悉图纸,了解工程详细情况,组织施工力量,准备施工机具,准备材料,咨询设备到货情况。
2、施工人员必须在甲方现场工作人员配合下结合图纸详细了解各专业交叉情况,做好各自的施工实施细则。
3、所有仪表设备在进入安装现场时必须认真检查、清点,对设备的良好、破损等情况作详细的记录,同对认真清点并保管好随机资料、合格证,有问题的须及时反映解决。
4、施工前要与土建、机装、管道安装、电气等施工单位协调好关系,互相配合,若以上安装条件达不到仪表安装条件的,要及时提交公司指挥部解决,直到符合条件方可施工。
(二)、电气调试1、组织调试人员对电气设计图和设备随机资料进行认真细致的研究,真正吃透电气原理和设计意图,针对本工程的调试内容配备相关设备,准备技术资料;2、确实掌握生产工艺流程;3、组织调试人员熟悉施工现场,保证调试时能根据蓝图在第一时间找到现场,提高工作效率;4、认真做好电气安装工作的中间验收工作,必须保证安装工作不合格不进入调试阶段。
四、施工流程及主要施工工序(一)、仪表安装施工流程(二)、仪表安装主要施工工序1、仪表桥架、电缆保护管安装该项工作在仪表安装中分量较大,为加快施工进度,应马上按图确定走向,同时与其他单位密切配合,与其它专业相冲突的位置马上提请设计解决,安装时在图纸基础上根据现场情况规划走向。
2、导压管及管件的清洗需要进行脱脂的流量测量回路、测压、测差压部分的取样导压管、连接管、阀件以及直接安装在工艺管道和设备上的一次仪表,如温度计、节流装置等必须按规定进行脱脂。
在热工检测系统安装之前,对即将安装的仪表导压管、阀件及其它相关部件按规定要求分类进行,脱脂完成后必须严格检查达到标准。
3、导压管敷设在工艺管道、设备和仪表及支架安装完成,检测取样点、一次阀门位置确定后,依据施工图和现场实际情况规划布置导压管走向和排列顺序,规划应以路径短,弯曲少,排列交叉少为原则,现场敷设安装前对弯曲管段先行预制。
导压管路径规划好后,按《自动化仪表工程施工及验收规范》GB50093-2002规定敷设导压管支架,支架间距按水平管段1.0-1.5m,垂直管段1.5-2.0m均匀分布。
导压管压力的泄漏试验尽量和工艺管路同时进行,若不能同时进行,则用氮气打压,试验压力根据管道和设备压力及规范要求确定.4、电缆的敷设各工艺系统的仪表信号按工艺系统和安装位置,分别传输到仪表控制柜。
电缆敷设方式为穿管敷设和桥架敷设,敷设时应核对电缆型号规格,两端要留足够长度以便配线接线,每根电缆按设计型号作为标志,在接线箱内、盘柜进线端子处电缆头要包扎严密套花瓶并排列整齐,接线头套上相应的线号,多芯线压接线鼻子,接线排列要整齐美观,端子编号严格按照图纸标志,以便于校线、调试和检修。
5、仪表开箱检查由于检测仪表数量大,种类多,从库房领料开始就应将仪表型号规格核对清楚。
仪表出库时必须作好开箱检查,主要检查项目如下:(1)箱内所装仪表时否和装箱单上的型号规格数量相符,随机技术资料、附件备件是否齐全,外观是否有破损;(2)作好开箱检查记录,发现问题及时和甲方或供货单位联系;(3)开箱出库的仪表应分类存放在仪表库房内。
6、仪表单体校验现场仪表安装之前必须进行单体调校,仪表的单体调校在环境条件满足要求的试验室内进行。
调校试验项目以设计技术条件和使用说明书、出厂调试资料为依据。
调校之前技术人员要确定试验项目,试验方法,所用的管路和线路连接原理图,试验用气源电源、标准压力、所选用的标准表的精确度、量程要满足要求。
仪表调校后应有正式试验报告,反映调校内容、方法、所用标准表情况、试验记录、计算结果评定以及试验人员等项内容。
调校合格的仪表应按照工艺系统安装图将仪表的设计位号标志清楚,封装完好,分类存放,以便安装时发放,不合格的要及时与有关方面联系,马上解决。
7、仪表安装现场仪表安装之前要检查现场环境。
支架盘箱安装应完成,支架盘面上的安装尺寸和仪表相配。
其它工种的安装施工基本完成,现场不会再有较大变动,房间内不会漏水积水及有其它物体坠落,安装现场的环境条件应和运行条件基本相似,才能将检测仪表安装在现场。
仪表的安装位置应和设计图纸相符,信号标志清楚,安装方式和产品说明书规定的方式相符。
仪表信号线的接线应标志有与图纸一致的端子编号,接线固牢,接线方式要和设计图纸及产品说明书相符,如果设计图纸上的接线图和产品说明的接线图不一致,要及时提请设计人员核对,给以可靠的接线施工图,按新的接线图施工并保留变更通知。
仪表在现场安装完成后应注意保护,特别是调整螺丝、电位计旋纽等可调整部位应可靠加封,防止他人乱动。
8、单回路模拟试验单回路模拟试验包括现场仪表接线及安装的检查、现场仪表的通讯检查及数据点组态检查三方面的内容。
仪表调校安装施工完成后,进行PLC系统调试前要进行检测单回路模拟试验,目的是检查所安装的检测回路整体是否信号传输畅通,盘上仪表显示正确,误差在设计规定的允许范围,报警、限幅可靠,调节范围满足要求,模拟试验要进行下述工作:(1)按照系统图,接线端子图校对信号线是否接线正确、牢靠,接头是否处理好,端子标号是否齐全并和图纸相符;(2)针对不同的检测回路准备好信号源;(3)确定一次检测仪表的输入输出信号或其模拟方式、回路电源供给、试验中通信联络等问题,在试验前必需作出妥善安排;(4)在上述准备工作就序后,给回路送电,给一次检测仪表加上和实际检测参数相当的信号或模拟替代信号,在仪表控制柜上观察相应的显示,记录仪表的指示刻度数值。
带有限幅、报警的调节控制装置在规定范围内可以调节报警限幅。
保护联锁信号输出正确,对检测回路要逐一进行检测回路模拟试验。
保证每个回路信号传输畅通,显示记录正确,精度满足要求,报警保护联锁灵敏可靠,才能确认安装施工合格,试验中发现的问题要如实记录并分析查找原因,再进行修改调整,决不允许给系统综合试车留下隐患;(5)单回路模拟试验过程要作好试验记录,填写试验报告,报告内容要真实力求完善。
9、(DCS、PLC)综合调试(1)控制程序的调试控制程序的调试是在系统提供的操作画面上进行,调试人员在现场给出输入信号,考核调节回路输出是否正确。
因为这样可以进一步检查数据点的调试结果和现场变送的情况,才能确保试车运行过程中不出错。
(2)操作画面的调试操作画面的调试就是调试预先编制的流程图操作画面。
作为工艺过程的主要操作界面,它的调试是与单回路调试、控制程序的调试及联锁系统的调试同时进行的。
这一调试的关键是要求画面能真实反映工艺过程的状态,并与控制室内模拟盘相符。
(3)紧急联锁系统调试紧急联锁系统的运行是否正常,直接关系到未来的安全生产,它的现场调试必须谨慎、细致。
对于直接关系到装置安全的联锁部分,在整个调试过程中应经常试验。
紧急联锁系统的调试方法是按逻辑框图逐项进行,在现场模拟,观察联锁结果是否正确。
如出现问题应检查程序。
(三)、电气调试主要施工工序1、配电和传动部分调试调试中要先做设备各附件的单元调试,合格后再作整体试验,需要调整或设定参数的地方应按设计整定值进行,设计无要求的,应按国家规范和常规设定,并做详细的试验记录。
对于其他监控系统和系统继电保护,调试人员除做好设备单元调试外,还必须认真检查接线情况,尤其要慎重校验接线正确性。
在仔细研究图纸,确认原理上确实可行的情况下对控制回路进行模拟试验,在试验成功后必须多次操作,每个操作点都必须经过试验,要保证控制回路可靠动作,声、光报警等信号符合设计要求。
为避免调试时发生的短路等事故扩大损失,模拟试验应尽量在低压配电室送电前用临时电源逐个完成。
为保证后期有较充裕的时间进行PLC调试及试车工作,在施工过程中要密切与电气安装部门的联系,争取安装一项验收一项,合格一项调试一项,出现问题及时解决,不要将问题遗留到系统调试工作中。
配电部分调试完成后整理实验报告并仔细清理现场做好受电准备工作,然后向有关方面递交试验报告和送电申请,在征得同意后接受送电。
送电前再次检查变压器和母线绝缘情况,符合要求才能接受送电。
变压器冲击次数和时间必须严格按规范进行,送电后要首先检查电源相序和电压值,相序必须相符,电压值误差不得超过允许范围。
变压器送电成功后再往低压配电室送电,送电后相当一段时间内要仔细观察设备动作情况和仪表显示状况,一旦有问题马上处理。
2、单机试车低压室运行正常后,对于用临时电源试验过的控制回路用正式的控制电源再做模拟试验,成功后在电机单元调试完成的情况下进行单机试车。
单机试车必须取得相关专业的同意和配合,然后各自准备必要的人员和设备,参与试车人员必须有可靠的通信保障。
试车之前再次检查电机电力电缆接线情况,必须保证接线安全可靠并且相序正确无误,检查电力电缆和电机的绝缘状况,测试结果必须合格。
在条件允许的情况下脱开机械设备进行空电机试车。
试车前电机及其传动设备上和周围要清理干净,四周悬挂醒目标志,现场监护人员必须保证不让无关人员靠近。
在各专业准备完成后,分别用对讲机报告控制室,由控制室发布试车指令,并送电源开始试车,低压电机可先点动一次。
各专业人员必须密切关注本专业设备运行情况,有问题马上报告控制室,紧急情况下可以紧急停车。
3、 PLC调试系统单回路调试完成后进行PLC调试,PLC调试的重点在于控制程序的调试,因控制程序调试中要经常起动控制回路,为安全起见,要在保证不送设备主电源的情况下单独进行控制回路调试。
