微带天线设计及仿真结果与测试
实验七-微带贴片天线的设计与仿真
实验七微带贴片天线的设计与仿真一、实验目的1.设计一个微带贴片天线2..查看并分析该微带贴片天线的二、实验设备装有HFSS 13.0软件的笔记本电脑一台三、实验原理传输线模分析法求微带贴片天线的辐射原理如下图所示：设辐射元的长为L，宽为ω，介质基片的厚度为h。
现将辐射元、介质基片和接地板视为一段长为L的微带传输线，在传输线的两端断开形成开路，根据微带传输线的理论，由于基片厚度h<<λ，场沿h方向均匀分布。
在最简单的情况下，场沿宽度ω方向也没有变化，而仅在长度方向(L≈λ/2)有变化。
在开路两端的电场均可以分解为相对于接地板的垂直分量和水平分量，两垂直分量方向相反，水平分量方向相同，因而在垂直于接地板的方向，两水平分量电场所产生的远区场同向叠加，而两垂直分量所产生的场反相相消。
因此，两开路端的水平分量可以等效为无限大平面上同相激励的两个缝隙，缝的电场方向与长边垂直，并沿长边ω均匀分布。
缝的宽度△L≈h，长度为ω，两缝间距为L≈λ/2。
这就是说，微带天线的辐射可以等效为有两个缝隙所组成的二元阵列。
四、实验内容利用HFSS软件设计一个右手圆极化天线，此天线通过微带结构实现。
中心频率为2.45GHz，选用介质基片R04003，其介电常数为εr=2.38，厚度为h =5mm。
最后得到反射系数和三维方向图的仿真结果。
五、实验步骤1.建立新工程了方便建立模型，在Tool>Options>HFSS Options中讲Duplicate Boundaries with geometry 复选框选中。
2.将求解类型设置为激励求解类型：（1）在菜单栏中点击HFSS>Solution Type。
（2）在弹出的Solution Type窗口中(a)选择Driven Modal。
(b)点击OK按钮。
3.设置模型单位（1）在菜单栏中点击3D Modeler>Units。
（2）在设置单位窗口中选择：mm。
cst微带贴片天线仿真实验报告
cst微带贴片天线仿真实验报告CST微带贴片天线仿真实验报告1. 引言1.1 背景介绍1.2 目的和意义2. 实验原理2.1 微带贴片天线的结构和工作原理2.2 CST仿真软件简介3. 实验步骤3.1 设计微带贴片天线的几何结构3.2 导入设计参数到CST软件中3.3 进行电磁场仿真分析3.4 对仿真结果进行分析和优化4. 实验结果与讨论4.1 微带贴片天线的辐射特性分析结果- 辐射图案分析- 增益和方向性分析- 驻波比和带宽分析4.2 影响微带贴片天线性能的因素讨论- 基底材料特性对性能的影响- 贴片尺寸对性能的影响5. 实验结论与展望5.1 实验结论总结5.2 对实验结果的评价与展望6. 参考文献7. 致谢1 引言：1.1 背景介绍在现代通信系统中，微带贴片天线因其小巧、轻便、易制造等优点被广泛应用于无线通信设备中。
通过对微带贴片天线的仿真实验，可以分析其辐射特性，优化设计参数，提高天线的性能。
1.2 目的和意义本次实验旨在使用CST仿真软件对微带贴片天线进行电磁场分析，探究不同设计参数对天线性能的影响，并通过优化设计参数提高天线的工作效果。
这对于实际应用中的无线通信系统设计具有重要意义。
2 实验原理：2.1 微带贴片天线的结构和工作原理微带贴片天线由导体贴片和基底材料组成。
导体贴片被固定在基底上，并与馈电源相连。
当电流通过导体贴片时，产生电磁场并辐射出去，实现无线信号传输。
2.2 CST仿真软件简介CST是一款常用于电磁场仿真分析的软件工具。
它基于有限元方法和时域积分方程等数值计算方法，可以模拟各种复杂结构下的电磁场分布，并提供丰富的分析工具和可视化功能。
3 实验步骤：3.1 设计微带贴片天线的几何结构根据实验要求和设计目标，确定微带贴片天线的几何结构，包括导体贴片的形状、尺寸和基底材料等参数。
3.2 导入设计参数到CST软件中在CST软件中创建一个新项目，导入微带贴片天线的设计参数。
包括导体贴片的形状、尺寸、基底材料的特性等。
基于HFSS的双频微带天线仿真及设计
基于HFSS的双频微带天线仿真及设计随着无线通信技术的快速开展，无线通信已经广泛应用到雷达"移动通信"卫星定位"无线局域网络"卫星电视等诸多领域!而天线那么是无线通信系统号发射和接收的关键局部，它直接影响着无线通信的性。
随着移动通信中跳频"扩频等通信技术的开展，同时为了满足与多个终端的通信要求，实现多系统共用和收发共用等功能，这就要求天线在不同频段下工作。
因此天线的多频段通信技术成为现代无线通信领域迫切需要研究的问题。
微带天线有多种馈电方式，其中同轴线馈电是一种最常用的馈电方式!同轴线馈电是将同轴插座安装在接地板上，本文在一种常用的2.45GHz同轴馈电微带天线的根底上，利用HFSS三维电磁仿真软件合理设计同轴馈电的位置及改变辐射贴片的尺寸，使天线获得一个新的谐振频率，大小为1.9GHz，且输入阻抗为50Ω左右，并且对仿真结果进展了详细的分析。
最后根据仿真结果制作天线实物，在实际的电磁环境下对天线的驻波比进展测试，得到较好的效果。

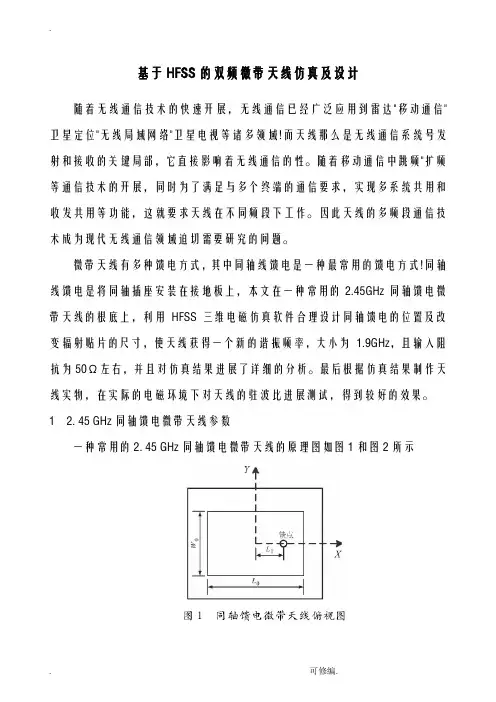

1 2. 45 GHz同轴馈电微带天线参数一种常用的2. 45 GHz同轴馈电微带天线的原理图如图1和图2所示图1 中L0为辐射贴片X 轴长度，L0 = 27．9 mm; W0为辐射贴片Y 轴长度宽度，W0 = 40 mm; L1为同轴馈电点离辐射贴片中心距离，L1 = 6.6 mm。
图2 中介质基片厚度H = 1．6 mm; 介质基片介电常数ε = 4.4。
2双频微带天线设计在2．45 GHz 微带天线中的辐射贴片在X 轴方向的长度为27．9 mm，同轴线馈电点( A 点) 离辐射贴片中心距离为6．6 mm。
只需在此根底上分析给出微带天线的辐射贴片在Y 轴方向的长度和同轴线馈电点( B 点) 的位置，能够使天线能够工作于9 GHz，然后过A 点和B 点的垂直相交点( C 点) 即为需要找到的双频馈电点。
X 轴上的A 点为激发2．45 GHz 工作频率的馈电点，其输入阻抗为50 Ω左右，由于A 点位于辐射贴片Y 轴方向的中心线上，因此不会激发Y 轴上的工作频率。
微带天线设计与仿真ADS
如有你有帮助，请购买下载，谢谢！
微波电路与系统仿真实验报告（第三次）
一、实验名称：微带天线设计与仿真
二、实验技术指标：
1.频率：3GHz附近
2.陶瓷基片：介电常数εr＝9.8 厚度h＝1.27mm
3.输入阻抗：50Ω
三、报告日期：2011年10 月13 日
四、报告页数：共5 页
五、报告内容：
1.电路原理图（原理图应标明变量名称的含义，可用文字表述或画图说明）
2.电路图（利用ADS创建的电路图，可用屏幕截图）
这是微带天线未匹配的结构图：
这是输入匹配电路的原理图：
3.仿真结果（可用图形或数据显示）
这是未加入匹配电路的仿真结果：
4.布局图
这是加入匹配电路之后的布局图：
5.优化方法和优化目标（可用屏幕截图）
6.优化之后的电路图和仿真结果
优化之后的仿真结果之一：S11
方向图：
增益与方向性系数以及效率：
六、仿真结果分析
可以看出，微带天线的设计主要是参数的调节和匹配网络的优化，较小的反射系数可以使天线的效率更高，增益更大。
微带天线在半空间具有较好的全向性，但是增益低。
签名：赵翔
日期：2010年10月13日
1页。
微带天线实验报告

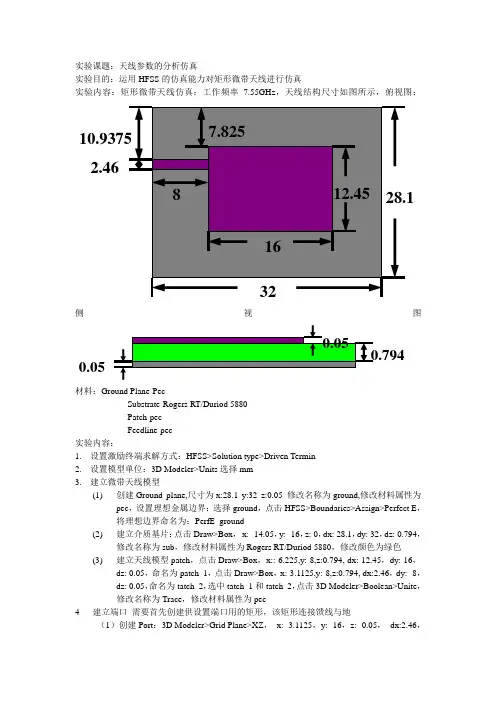

实验课题：天线参数的分析仿真实验目的：运用HFSS 的仿真能力对矩形微带天线进行仿真实验内容：矩形微带天线仿真：工作频率7.55GHz ，天线结构尺寸如图所示，俯视图：侧视图材料：Ground Plane-PecSubstrate-Rogers RT/Duriod 5880Patch-pecFeedline-pec实验内容：1. 设置激励终端求解方式：HFSS>Solution type>Driven Termin2. 设置模型单位：3D Modeler>Units 选择mm3. 建立微带天线模型(1) 创建Ground plane,尺寸为x:28.1 y:32 z:0.05 修改名称为ground,修改材料属性为pec ，设置理想金属边界：选择ground ，点击HFSS>Boundaries>Assign>Perfect E ，将理想边界命名为：PerfE_ground(2) 建立介质基片：点击Draw>Box ， x: -14.05，y: -16，z: 0，dx: 28.1，dy: 32，dz: 0.794，修改名称为sub ，修改材料属性为Rogers RT/Duriod 5880，修改颜色为绿色(3) 建立天线模型patch ，点击Draw>Box ，x::-6.225,y:-8,z:0.794, dx: 12.45，dy: 16，dz: 0.05，命名为patch_1，点击Draw>Box ，x:-3.1125,y:-8,z:0.794, dx:2.46，dy: -8，dz: 0.05，命名为tatch_2，选中tatch_1和tatch_2，点击3D Modeler>Boolean>Unite ，修改名称为Trace ，修改材料属性为pec4 建立端口 需要首先创建供设置端口用的矩形，该矩形连接馈线与地（1）创建Port ：3D Modeler>Grid Plane>XZ ， x: -3.1125，y: -16，z: -0.05， dx:2.46，2.460.05dy: 0，dz: 0.894，命名为port（2）选中port，点击HFSS>Excitations>Assign >Lumped Port，在General标签中，将该端口命名为p1，点击Next，在Modes标签的Integration Line中点击None，选择New 里呢，输入x: -1.8825，y: -16，z: -0.05，dx: 0，dy: 0，dz: 0.894，点击Next直到结5 创建Air：Draw>box，输入x: -40，y: -40，z: -20，dx:80，dy: 80，dz: 40，修改名字为Air,设置辐射边界，点击HFSS>Boundaries >Radiation，命名为Rad16 设置边界条件。
基于HFSS的双频微带天线仿真及设计
基于HFSS的双频微带天线仿真及设计HFSS（High Frequency Structure Simulator）是一款广泛应用于天线设计领域的电磁仿真软件。
本文将基于HFSS进行双频微带天线的仿真和设计，包括仿真模型构建、参数设置、频率扫描、天线设计优化等内容。
以下是对于每个步骤的详细介绍。
首先，在HFSS软件中创建一个新的项目，然后选择"Design Type"为"Antenna"。
接下来，根据双频微带天线的特点，构建天线的几何结构。
双频微带天线通常由一个辐射贴片和一个馈电贴片组成。
辐射贴片的几何结构决定了辐射频率，馈电贴片的几何结构决定了馈电频率。
根据具体的设计要求，可以选择矩形、圆形或其他形状的贴片。
在构建天线的几何结构后，需要设置天线的材料属性。
可以选择常见的介质材料，如FR-4、Rogers等，然后设置其相对介电常数和损耗因子。
这些参数对天线的性能有重要影响，需要根据具体的设计需求进行调整。
完成材料属性设置后，需要定义辐射贴片和馈电贴片的端口。
通常，辐射贴片和馈电贴片的接地为共地，但其余部分分开。
可以通过选择适当的面来定义每个端口。
然后，设置端口的激励类型和激励参数。
常见的激励类型有电流激励和电压激励，而激励参数包括频率、幅度和相位等。
在设置好端口后，可以进行频率扫描，以获取天线的频率响应。
可以选择在一定范围内进行频率扫描，也可以单独指定感兴趣的频率点。
通过分析结果可以得到辐射和馈电贴片的共振频率，以及频率响应的带宽等信息。
如果设计的频率不满足要求，可以对几何结构和材料参数进行调整，然后重新进行频率扫描。
当天线的频率响应满足要求后，可以进行天线设计的优化。
优化的目标通常包括增加天线的增益、改善天线的辐射效率、扩展天线的带宽等。
可以通过对辐射贴片的长度、宽度、形状等进行调整，或者对馈电贴片的长度和宽度进行调整。
优化过程中，可以通过设置参数范围和优化目标，使用HFSS内置的优化算法进行自动优化。
实验三微带天线仿真场分析
实验三微带天线仿真场分析引言：微带天线是一种采用微带线作为传输介质的天线，具有结构简单、成本低、易于制造等优点。
它在通信系统、雷达系统和无线通信等领域中得到广泛应用。
本实验旨在通过仿真工具对微带天线的工作原理进行深入研究，并利用仿真场对其性能进行分析。
一、微带天线的工作原理微带天线的工作原理是基于微带线上的电磁波传播。
微带天线由一个微带贴片和一个接地平面组成，微带贴片在微带线上形成驻波，而且驻波的谐振频率与贴片的尺寸、介质特性以及微带线自身的特性有关。
具体过程如下：1.驻波产生：微带天线通过电源将电能传送到微带贴片上，形成一定的电流分布。
这个电流分布会在贴片和接地平面之间形成一个驻波，使得能量集中在驻波点上。
2.辐射机制：在微带贴片上产生的驻波会产生电场和磁场，从而形成电磁波的辐射。
微带天线的辐射主要来自于贴片和接地之间的电场和磁场的耦合。
二、仿真工具及方法介绍本实验采用电磁场仿真软件CST Studio Suite对微带天线的性能进行分析。
CST Studio Suite是一款广泛应用于电磁场仿真的软件，具有较高的准确性和较强的仿真能力。
实验步骤：1. 建立模型：通过CST Studio Suite软件中的模型创建工具，建立微带天线的三维模型。
在建立模型时，需要设置微带天线的贴片尺寸、介质参数以及微带线的参数等。
2.引入激励：设置微带天线的激励方式，如电流激励或者电压激励。
在仿真中，可以选择合适的激励方式以及频率，对微带天线进行激励。
3.开启仿真：设置仿真场的参数，如频率范围、网格划分等。
通过点击仿真按钮，即可开始仿真过程。
仿真后，软件会给出微带天线的各种性能参数，如辐射远场图、辐射功率等。
4.结果分析与优化：根据仿真结果进行分析和优化。
如根据辐射远场图分析微带天线的辐射方向、辐射范围等。
根据辐射功率进行性能优化。
实验结果与分析：通过CST Studio Suite软件进行微带天线的仿真，可以得到以下结果：1.辐射远场图：通过仿真结果可以得到微带天线的辐射远场图，从而分析微带天线的辐射方向、辐射范围等信息。
微带天线设计实验报告hsff
微带天线设计实验报告hsff1. 引言微带天线是指一种在非导体衬底上，厚度远小于工作波长的金属片片状天线。
由于其结构简单、易于实现和与尺寸成正比的频率调谐特性，微带天线在无线通信系统、雷达系统、卫星通信系统等领域都有广泛应用。
本实验旨在设计一种基于微带天线的无线通信系统。
2. 设计原理微带天线的设计基于微带线的传输线理论和天线理论，通过调整微带天线的几何结构，可以实现对特定频率信号的发送和接收。
在本实验中，我们需要设计一种工作频率为2.4 GHz的微带天线。
微带天线主要由导体衬底、金属贴片和喇叭线组成。
导体衬底可以是介电材料，如玻璃纤维板、陶瓷板等，也可以是金属材料。
金属贴片是微带天线的辐射元件，其几何形状和尺寸决定了天线的频率特性。
喇叭线用于连接导体衬底和金属贴片，起到提供电信号的功能。
3. 设计步骤根据微带天线的设计原理和工作频率要求，我们可以按照以下步骤来设计微带天线：步骤一：确定导体衬底材料和尺寸根据设计要求选择合适的导体衬底材料，一般可选用介电常数在2到12之间的材料。
确定导体衬底的尺寸，以便适应工作频率。
步骤二：计算金属贴片的尺寸根据所选导体衬底的材料和尺寸，计算金属贴片的尺寸。
一般来说，金属贴片的长度和宽度与工作波长有关，且与导体衬底的介电常数相关。
步骤三：确定喇叭线的结构根据所选导体衬底的材料和尺寸，设计合适的喇叭线结构。
喇叭线的长度、宽度和厚度都会影响微带天线的频率调谐特性。
步骤四：制作微带天线样品根据设计得到的尺寸参数，使用相应的工艺方法制作微带天线样品。
常用的制作方法包括化学腐蚀、电镀等。
步骤五：测试天线性能通过天线测试仪器对微带天线进行性能测试，包括频率响应、增益、辐射图形等参数的测量。
4. 实验结果与分析经过设计和制作，在实验中成功制作了一种工作频率为2.4 GHz的微带天线样品。
经测试，该微带天线样品的频率响应符合设计要求，在工作频率范围内具有良好的增益和辐射特性。
为了进一步优化微带天线的性能，我们对设计参数进行了微调，得到了更好的工作频率和辐射特性。
实验五 微带天线设计
四．ADS 仿真步骤： 1.新建一个工程，并命名 Patch,长度单位为 mm (1)打开新的 Degisn，命名为 patch_antenna
或者在工程开始界面中选 New Layout 快捷按钮
选择当前的 Layout 层位 cond 层
(2)创建贴片模型
单击工具栏中的矩形工具
（4）添加端口 执行菜单命令【Insert】 【Port 】 执行菜单命令【Momentum】 【Port Edit】,选择端口 1，设置端口参数
（5）S 参数仿真 执行菜单命令【Momentum】 【Simulation】 【S-Parameters】，参数设置 完成后，单击“Update”按钮，然后单击“Simulate”按钮，开始仿真
1 2
r
1 r
11
10
h
1 /
2
w
缝隙两端间有一辐射电导 Gs：
1
90
W 0
2
2
Gs
1 120
W 0
1 60
2
1 120
W 0
2
(w 0.350 ) (0.350 w 20 ) (w 20 )
开路端缝隙的等效导纳还有一电容部分。可用延伸长度Δl 来表示：哈默斯塔德
给出Δl 的经验公式如下：
r
归一化方向性因子 F ( ,) f ( ,) fmax
（2）E 面和 H 面方向图 工程上常采用通过最大辐射方向的两个正交平面上的剖面图来描述天线的方
向图。这两个相互正交的平面称之为主面，对于线极化天线来说通常取为 E 面 和 H 面。
E 面：指通过天线最大辐射方向并平行于电场矢量的平面。 H 面：指通过天线最大辐射方向并平行于磁场矢量的平面。 （3）主瓣宽度 方向图主瓣上两个半功率点之间的夹角，记为 2θ0.5。又称为半功率波束宽 度或 3dB 波束宽度。一般情况下，天线的 E 面和 H 面方向图的主瓣宽度不等， 可分别记为 2θ0.5E 和 2θ0.5H。可以描述天线波束在空间的覆盖范围，主瓣瓣 宽越窄，则方向性越好，抗干扰能力越强。
超宽带微带天线的仿真与设计
超宽带微带天线的仿真与设计摘要：天线是无线电系统组成中必需的组件，它是接收以及辐射无线电波的装置。
超宽带（Ultra Wide Band，UWB）技术是一种近几年发展迅速的无线通信技术，也被叫做UWB技术。
它通过接收和发送极窄的脉冲来完成数据的传输，并且信号的带宽达到了GHz级别。
本文在阐述相关理论基础上，从一款天线入手，经过加载缝隙或者开槽设计了一种通过微带线馈电的超宽带天线。
通过使用电磁仿真软件HFSS对天线仿真，得到天线的S11、VSWR、极化方向图等参数。
并且验证了该天线覆盖的频段满足超宽带天线的设计要求。
关键字：超宽带技术；微带天线；仿真1 引言随着科学技术的不断进步，无线通信领域也随之快速发展。
无线频谱的资源是有限的，但是，人们对通信系统要求却日益增加。
因此，将可用频带拓宽就变得十分重要，而UWB技术的各种特性可以很好地解决这些问题，所以对超宽带天线的研究就变得非常有意义。
最初出现的超宽带无线电技术可以追溯到1960年左右，它当时主要是被应用于雷达检测、精确定位等其他领域，并不像当前的超宽带无线电技术被广泛地运用在通信领域。
美国国防部于1989年首次使用“超宽带”这个术语。
1992年，美国联邦通信委员会通过了一项议案。
该项议案重新定义了“超宽带”，并将3.1GHz到10.6GHz间的频段分配给了通信系统使用，允许了“超宽带”技术进入民用领域。
在此之前，该技术只有军方才能使用。
超宽带的定义方式分为绝对带宽和相对带宽两种，公式如下绝对带宽：BW=（1.1）相对带宽：（1.2）与分别表示-10dB带宽的上、下截止频率。
2基础理论概述2.1超宽带天线的性能参数下面介绍能够表征超宽带天线的一些常用性能参数，例如带宽、增益、极化等。
极化：天线的极化通俗来说指的天线工作时电流前进的方向，主要可以分为线极化和圆极化两种。
带宽：天线工作时所对应的频率范围就是天线的带宽。
一般情况下可以分为以下三种，分别是输入阻抗带宽、方向图带宽和相对带宽。
微带天线的hfss仿真设计实验内容
微带天线的hfss仿真设计实验内容该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
微带天线的hfss仿真设计实验内容该文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注。
文档下载说明Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 微带天线的hfss仿真设计实验内容can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to knowdifferent data formats and writing methods, please pay attention!微带天线是一种常见且实用的天线类型，在无线通信领域有着广泛的应用。
实验五-微带天线设计
(-33.4,39.5)
(-52.9,19.895) (-52.9,20.845)
w1=0.29mm w2=2.19mm
(-33.4,19.895) (-33.4,19.605)
(-52.9,18.655)
l1=19.5mm (-52.9,19.605) (-33.4,05) L=33.4mm
(0,39.5) W=39.5mm (0,0)
W / h 0.264 W / h 0.8
2W 2
Y in
2G
90 2W
2 0
2
120
2 0
W≤λ0 W>λ0
f0 2
c
e (L2L)
W
c 2 f0
r211/2
01.08.2020
MW & Opti. Commu. Lab, XJTU
14
矩形天线实例:
w2
w1
W
l1 L
01.08.2020
• 在数据显示窗口，执行菜单命令【Tool]->【Data File Tool】，弹出 “dttool/main Window”，利用此工具导出Momentum仿真后的S1P文件。
实验五 微带天线设计、仿 真、制作与测试
一、天线的基本知识
1.1 天线的概念
天线：向空间发射或从空间接收电磁波的装置
天线功能: （1）能量转换功能:进行导 行波(或高频电流)和自由空 间波之间的能量转换; （2）定向作用:向空间发射 或从空间接收电磁波具有一 定的方向性。对于发射天线， 是指将电磁波能量向一定方 向集中辐射; 对于接收天线， 是只接收特定方向来的电磁 波.
w1=0.40mm w2=2.31mm
(-33.4,19.95) (-33.4,19.55)
实验一：微带天线的设计与仿真
实验一：微带天线的设计与仿真一、实验步骤、仿真结果分析及优化1、原理分析：本微带天线采用矩形微带贴片来进行设计。
假设要设计一个在2.5GHz 附近工作的微带天线。
我采用的介质基片，εr= 9.8, h=1.27mm 。
理由是它的介电系数和厚度适中，在2.5GHz 附近能达到较高的天线效率。
并且带宽相对较高。
由公式：2/1212-⎪⎭⎫ ⎝⎛+=r r f cW ε=25.82mm贴片宽度经计算为25.82mm 。
2/11212121-⎪⎭⎫ ⎝⎛+-++=w h r r e εεε=8.889；()()()()8.0/258.0264.0/3.0412.0+-++=∆h w h w hle e εε ∆l=0.543mm ；可以得到矩形贴片长度为：l f c L er ∆-=22ε=18.08mm馈电点距上边角的距离z 计算如下：)2(cos 2)(cos 2)(501022z R z Gz Y er in ⨯===λεπβ22090W R r λ=（0λ<<W 条件下）得到：z=8.5966mm利用ADS 自带的计算传输线的软件LineCalc 来计算传输线的宽度，设置如下：计算结果：在这类介质板上，2.5GHz 时候50Ω传输线的宽度为1.212mm 。
2、计算基于ADS 系统的一个比较大的弱点：计算仿真速度慢。
特别是在layout 下的速度令人 无法承受，所以先在sonnet 下来进行初步快速仿真。
判断计算值是否能符合事实。
sonnet 中的仿真电路图如下：S11图象如下：可见，按照公式计算出来的数据大致符合事实上模拟出来的结果。
但是发现中心频率发生了偏移，这主要是由于公式中很多的近似引起的。
主要的近似是下面公式引起22090W R r λ=（0λ<<W 条件下）因为计算的时候没有符合0λ<<W 的条件（W=25.82mm ，而λ0＝120mm ，相对之下，它们间的差距不是非常大），因此会引起和事实的不符。
cst微带贴片天线仿真实验报告
cst微带贴片天线仿真实验报告介绍本实验旨在通过CST（Computer Simulation Technology）软件进行微带贴片天线的仿真实验。
微带贴片天线作为一种常见的天线类型，在无线通信和雷达系统中得到广泛应用。
本实验将对微带贴片天线进行设计、仿真和性能分析，为实际应用提供指导。
设计与建模1. 设计要求微带贴片天线作为一种通用天线，其设计要求取决于具体的应用场景。
本实验中，我们将设计一个工作频率为2.4GHz的微带贴片天线，用于无线局域网（WLAN）应用。
设计要求如下：•频率范围：2.4GHz±100MHz•阻抗匹配：输入阻抗为50Ω•带宽：达到-10dB带宽为100MHz以上•工作模式：偏振方向为垂直（竖直）2. 设计步骤步骤一：确定尺寸根据设计要求，我们选择基板材料为FR4，其相对介电常数为4.4。
根据微带贴片天线的理论公式，我们可以计算出电磁波在介质中的传播速度，从而确定天线尺寸。
步骤二：确定基本参数根据设计要求，我们选择天线的工作频率为2.4GHz，那么根据传播速度和波长的关系，我们可以确定天线的波长，进而计算出天线的长度。
步骤三：确定天线结构在确定了天线的尺寸和基本参数后，我们需要选择一种合适的天线结构。
常见的微带贴片天线结构包括直缝贴片天线、T型贴片天线和L型贴片天线等。
根据实验要求，我们选择了直缝贴片天线。
步骤四：优化设计通过CST软件进行仿真实验，我们可以对天线进行优化设计。
在仿真实验中，我们可以调整天线的尺寸、形状和位置等因素，以达到更好的性能指标。
通过多次仿真和优化设计，我们可以找到最佳的天线参数。
3. 建模与仿真步骤一：建模在CST软件中，我们可以通过绘制几何结构来建模天线。
根据前面的设计步骤，我们可以绘制出直缝贴片天线的几何形状。
在建模过程中，需要注意几何结构的精度和尺寸的一致性，以确保仿真结果的准确性。
步骤二：设定边界条件和材料属性在进行仿真之前，我们需要设定边界条件和材料属性。
实验三 微带天线的仿真设计与优化
实验三微带天线的仿真设计与优化一、设计目标设计一个谐振频率为2.45GHz的微带天线，讨论微带贴片的尺寸对谐振频率的影响，并分析馈电点位置对输入阻抗的影响，最后给出优化设计的天线尺寸和优化后的天线性能（给出S11、Smith圆图、E面增益方向图和三维增益方向图的仿真结果）。
二、设计步骤1、添加和定义设计变量：将天线的相应变量定义好，如图：2、设计建模（1）创建微带天线的模型：创建介质基片：创建一长方体模型用以表示介质基片，模型的底面位于xoy平面，中心位于坐标原点，设置模型的材质为“FR4_epoxy”、透明度为0.6、颜色为深绿色，并将其命名为“Substrate”;模型的长度、宽度和厚度分别为2*W0、2*L0和H（模型的顶点坐标设置为（-L0，-WO,0），在XSize、YSize和ZSize分别输入2*L0、2*W0和H）。
在z=plength的平面上创建一个中心位于z轴，长度和宽度用a1和b1表示的矩形面，并将其命名为Aperture，颜色设为深蓝色，顶点位置坐标为（-a1/2，-b1/2，plength）。
创建辐射贴片：在介质基片的上表面创建一个中心位于坐标原点，长度和宽度分别为W0和L0的矩形平面（顶点坐标设置为（-L0/2，-WO/2,H），在XSize和YSize分别输入L0和W0），设置模型的透明度为0.4、颜色为铜黄色，并将其命名为“Patch”。
创建参考地：在介质基片的底面创建一个中心位于坐标原点，大小与介质基片的底面相同的矩形面（顶点坐标设置为（-L0，-WO,0），在XSize和YSize分别输入2*L0、2*W0），设置模型的透明度为0.4、颜色为铜黄色，并将其命名为“GND”。
创建同轴馈线的内芯：创建一个圆柱体作为同轴馈线的内芯，圆柱体底部圆心位于X轴并且与坐标原点的距离为L1，半径为0.6mm,高度为H（圆心坐标（L1，0mm,0mm）,Radius为0.6mm,Height为H）,设置模型的材质为理想导体（“pec”）、颜色为铜黄色，并将其命名为“Feed”。
实验六：微带天线设计与仿真
在下列窗口中可以看到各种天线仿真结果（如面电流分布）。
点击远场菜单“far field”,可有如下三维电场分布图，可见辐射场只在天线的上侧。
天线电流分布动画
11、枝节匹配法 进入电路图设计窗口，将文件命名为pipei，选择元件列表中的 将 拖入窗口中，它代表天线的相关参数。利用前面学过的匹配原理可得到一 个匹配网络。
⑴分别设置源 和负载阻抗
⑵加入一段 传输线，调 整特性阻抗 和电长度使 源与负载间 建立一个匹 配线。
通过前面的匹配得到了该段传输线的特性阻抗为122Ω，电长度为830，通过 linecalc计算模块得到两端传输线的导带宽带和长度如下图。该段传输线之后可 以在连接任意长度和特性阻抗为50的传输线代表输入天线的馈Monentum】→【Substrate】→ 【Create/Modify】，在弹出的菜单中设置基板基本参数，将”FreeSpace“重新 命名为”Air”，将介质命名为FR4，并设置介质厚度为1.6mm，介电常数为4.4， 以及损耗角正切为0.02，接地板不需设置，默认为”//////GND/////。如图
同理计算50Ω馈线的导带宽度和长度（可任意)。
得到的馈线参数结 果
由得到的计算结果对前面的匹配电路图的两端传输线进行宽带和长度进行 设置，然后进行仿真，观察匹配后的仿真结果。
可见匹配后的仿真图符合输入端反射损耗大于10dB要求，下面我们将得到 的两端传输线创建到电路板图中去，实现微带天线的匹配，最后测试版图仿真结 果。
辐射贴片
L
L
εr
h W
h
W △L L 辐射缝隙 一般W的长度要小于L的长度，否则会产生高次模而导致场畸变。
微带天线的馈电方式： 1、微带线馈电 2、同轴线馈电 W
微带天线设计与仿真
实验4 微带天线设计与仿真实验目的：1.了解矩形微带天线的技术指标和设计方法；2.掌握在ADS的Layout中进行射频电路设计的方法。
实验内容：4.1 微带天线的基础知识4.2 矩形微带天线的设计与仿真4.1 微带天线的基础知识1.微带天线简介微带天线的概念是在1953年提出来的，但在近30年才逐步发展起来，是一种新型天线。
微带贴片天线：在一个薄的介质板基材上，一面覆上金属薄层作为接地板，另一面采用蚀刻的办法做出各种形状的贴片，利用微带或同轴对贴片进行馈电。
微带缝隙天线：在接地板上开各种各样的槽，通过微带线进行馈电。
微带天线一般应用在1～50GHz频率范围，特殊的天线也可用于几十兆赫。
和常用微波天线相比，有如下优点：(1)体积小，重量轻，低剖面，能与载体(如飞行器)共形。
(2)电性能多样化。
不同设计的微带元，其最大辐射方向可以从边射到端射范围内调整；易于得到各种极化。
(3)易集成。
能和有源器件、电路集成为统一的组件。
2. 微带天线的主要技术指标●辐射方向图●方向性系数和天线增益●谐振频率处反射系数●天线效率●带宽●极化特性定义：在相同的辐射功率下，某天线在空间某点产生的电场强度的平方与理想无方向性点源天线（该天线的方向图为一球面）在同一点产生的电场强度平方的比值。
通常取最大辐射方向上的方向性系数作为天线的方向性系数。
定义：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。
3. 微带天线设计思路①根据指标要求和基片参数计算相关参数，如贴片宽度、长度、馈电位置、馈线宽度等。
②在ADS的布局图窗口Layout中初次仿真。
③在原理图窗口Schematic中进行匹配。
④修改Layout，再次仿真，完成天线设计。
基片选择的理由是：陶瓷基片是比较常用的介质基片，其常用的厚度是h＝1.27mm，0.635mm，0.254mm。
其中1.27mm的基片有较高的天线效率，较宽的带宽以及较高的增益。
基于HFSS的不同形状微带贴片天线的仿真设计
基于HFSS的不同形状微带贴片天线的仿真设计一、本文概述随着无线通信技术的快速发展，天线作为无线通信系统的关键组成部分，其性能对整个系统的性能具有决定性的影响。
微带贴片天线作为一种常见的天线类型，因其体积小、重量轻、易于集成和制造成本低等优点，在无线通信、雷达、卫星通信等领域得到了广泛应用。
微带贴片天线的性能受到其形状、尺寸、介质基板等因素的影响，如何设计出具有优良性能的微带贴片天线成为了研究的热点。
本文旨在利用高频结构仿真器（HFSS）这一强大的电磁仿真工具，对不同形状微带贴片天线的性能进行仿真研究。
我们将对微带贴片天线的基本理论进行简要介绍，包括其工作原理、主要参数和性能评价指标等。
我们将设计并仿真几种不同形状（如圆形、方形、矩形、椭圆形等）的微带贴片天线，分析它们的性能特点，包括回波损耗、带宽、增益、方向性等。
我们将根据仿真结果，对不同形状微带贴片天线的性能进行比较和评价，以期为实际的天线设计提供有益的参考和指导。
通过本文的研究，我们期望能够为微带贴片天线的设计提供新的思路和方法，推动其在无线通信领域的应用和发展。
我们也期望通过本文的研究，能够加深对微带贴片天线性能影响因素的理解，为其他类型天线的设计提供借鉴和启示。
二、软件介绍及其在天线设计中的应用HFSS（High Frequency Structure Simulator）是由美国Ansoft 公司开发的一款三维电磁仿真软件，专门用于模拟分析高频结构中的电磁场问题。
该软件采用有限元法（FEM）进行求解，能够准确模拟包括微带天线在内的各种高频无源器件的三维电磁特性。
HFSS以其强大的仿真能力和广泛的适用性，在天线设计、微波电路、高速互连、电磁兼容等领域得到了广泛应用。
天线性能分析：通过HFSS，设计师可以分析天线的辐射性能，包括方向图、增益、效率等关键指标。
这对于优化天线设计，提高其性能至关重要。
天线结构优化：HFSS允许用户自由定义天线的几何形状和材料属性，通过参数化扫描和优化算法，找到最优的天线结构，从而提高其性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微带天线设计及仿真结果与测试
RFID技术利用无线射频方式进行非接触双向通信，可达到识别并交换数据的目的。
与磁卡和IC卡等接触式识别技术不同，RFID系统的电子标签和读写器之间无需物理接触就可完成识别，属于非接触识别。
RFID技术具有一些独特的优点，它可更广泛地应用于交通运输、医疗和防伪等领域中。
随着我国经济的迅猛发展，铁道部已投入大量资金用于建立全路车号自动识别系统的工程建设中，目标是在所有机车上安装电子标签，在所有区段站、编组站、大型货运站安置地面读写装置，对运行的列车以及车辆信息进行准确的识别。
铁路射频车号自动识别系统已经成为铁路信息化建设的一个重要组成部分。
TKCG-08RFID列车自动识别系统正是在这一背景下进行研发的，它利用微波射频通信技术，实现了列车车号的自动识别。
数据传输是RFID系统运行的一个重要环节。
射频信号通过阅读器天线和标签天线的空间耦合（交变磁场或电磁场）实现数据传递，因此，天线在整个RFID系统中扮演着重要角色，一方面天线的好坏决定了系统的通信质量，另一方面天线决定了系统的通信距离。
根据工作频段不同，在RFID产品中使用不同类型的天线，可选择的天线。
