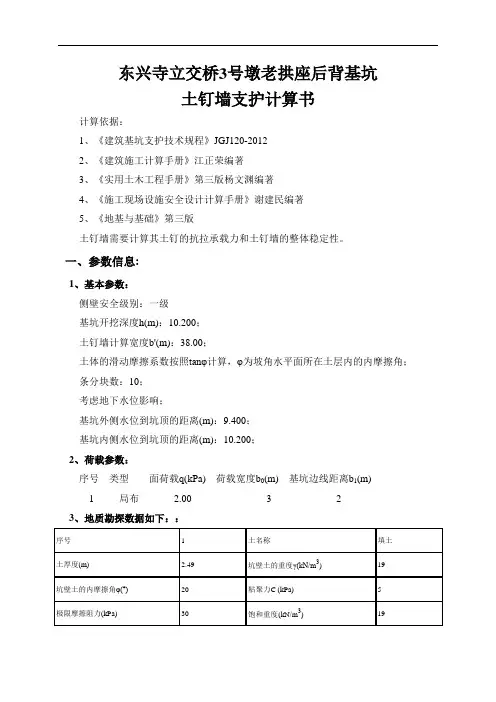

东兴寺立交桥3号墩老拱座后背基坑土钉墙支护计算书计算依据:1、《建筑基坑支护技术规程》JGJ120-20122、《建筑施工计算手册》江正荣编著3、《实用土木工程手册》第三版杨文渊编著4、《施工现场设施安全设计计算手册》谢建民编著5、《地基与基础》第三版土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。

一、参数信息:1、基本参数:侧壁安全级别:一级基坑开挖深度h(m):10.200;土钉墙计算宽度b'(m):38.00;土体的滑动摩擦系数按照tanφ计算,φ为坡角水平面所在土层内的内摩擦角;条分块数:10;考虑地下水位影响;基坑外侧水位到坑顶的距离(m):9.400;基坑内侧水位到坑顶的距离(m):10.200;2、荷载参数:序号类型面荷载q(kPa) 荷载宽度b0(m) 基坑边线距离b1(m)1 局布 2.00 3 23、地质勘探数据如下::4、土钉墙布置数据:放坡参数:序号放坡高度(m) 放坡宽度(m) 平台宽度(m)1 5.81 5.81 4.002 4.39 0.01 0.01土钉参数:序号孔径(mm) 长度(m) 入射角(度) 竖向间距(m) 水平间距(m)1 120.00 12.00 20.00 1.50 2.002 120.00 13.00 20.00 1.50 2.003 120.00 15.00 20.00 1.50 2.00二、土钉(含锚杆)抗拉承载力的计算:单根土钉受拉承载力计算,根据《建筑基坑支护技术规程》JGJ120-2012,R=1.25γ0T jk1、其中土钉受拉承载力标准值T jk按以下公式计算:T jk=ζe ajk s xj s zj/cosαj其中ζ--荷载折减系数e ajk--土钉的水平荷载s xj、s zj--土钉之间的水平与垂直距离αj--土钉与水平面的夹角ζ按下式计算:ζ=tan[(β-φk)/2](1/(tan((β+φk)/2))-1/tanβ)/tan2(45°-φ/2)其中β--土钉墙坡面与水平面的夹角。

土钉墙支护计算书

土钉墙支护计算书

土钉墙支护计算书本计算书参照《建筑基坑支护技术规程》JGJ120-99 中国建筑工业出版社出版《建筑施工计算手册》江正荣编著中国建筑工业出版社、《实用土木工程手册》第三版杨文渊编著人民教同出版社、《地基与基础》第三版中国建筑工业出版社、《土力学》等相关文献进行编制。

土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。

一、参数信息:1、基本参数:侧壁安全级别:二级基坑开挖深度h(m):9.30;土钉墙计算宽度b'(m):13.00;土体的滑动摩擦系数按照tanφ计算,φ为坡角水平面所在土层内的内摩擦角;条分块数:10;考虑地下水位影响;基坑外侧水位到坑顶的距离(m):3.000;基坑内侧水位到坑顶的距离(m):10.300;2、荷载参数:序号类型面荷载q(kPa) 荷载宽度b0(m) 基坑边线距离b1(m)1 局布 2.00 5 23、土钉墙布置数据:放坡参数:序号放坡高度(m) 放坡宽度(m) 平台宽度(m)1 3.00 3.00 0.80土钉参数:序号孔径(mm) 长度(m) 入射角(度) 竖向间距(m) 水平间距(m)1 120.00 6.00 15.00 1.50 1.502 120.00 6.00 15.00 1.50 1.50二、土钉(含锚杆)抗拉承载力的计算:单根土钉受拉承载力计算,根据《建筑基坑支护技术规程》JGJ 120-99,R=1.25γ0T jk1、其中土钉受拉承载力标准值T jk按以下公式计算:T jk=ζe ajk s xj s zj/cosαj其中ζ--荷载折减系数e ajk--土钉的水平荷载s xj、s zj--土钉之间的水平与垂直距离αj--土钉与水平面的夹角ζ按下式计算:ζ=tan[(β-φk)/2](1/(tan((β+φk)/2))-1/tanβ)/tan2(45°-φ/2)其中β--土钉墙坡面与水平面的夹角。

φ--土的内摩擦角e ajk按根据土力学按照下式计算:e ajk=∑{[(γi×s zj)+q0]×K ai-2c(K ai)1/2}2、土钉抗拉承载力设计值T uj按照下式计算T uj=(1/γs)πd nj∑q sik l i其中d nj--土钉的直径。

土钉墙支护计算计算(准确)

土钉墙支护计算计算(准确)

土钉墙支护计算计算书本计算书参照《建筑基坑支护技术规程》JGJ120-99 中国建筑工业出版社出版《建筑施工计算手册》江正荣编著中国建筑工业出版社、《实用土木工程手册》第三版杨文渊编著人民教同出版社、《地基与基础》第三版中国建筑工业出版社、《土力学》等相关文献进行编制。

土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。

一、参数信息:1、基本参数:侧壁安全级别:二级基坑开挖深度h(m):7.430;土钉墙计算宽度b'(m):100;土体的滑动摩擦系数按照tanφ计算,φ为坡角水平面所在土层内的内摩擦角;条分块数:/;不考虑地下水位影响;2、荷载参数:序号类型面荷载q(kPa) 基坑边线距离b0(m) 宽度b1(m)1 局布20.00 4.86 53、地质勘探数据如下::序号土名称土厚度坑壁土的重度γ坑壁土的内摩擦角φ内聚力C 极限摩擦阻力(m) (kN/m3) (°) (kPa)(kPa)1 填土 1.30 18.00 18.00 12.00 80.002 粘性土 1.30 18.00 20.00 25.00 100.003 粉土 3.10 19.00 25.00 18.00 110.004 粘性土 1.20 18.00 20.00 25.00 100.005 粉砂 4.10 19.00 35.00 18.00 115.004、土钉墙布置数据:放坡参数:序号放坡高度(m) 放坡宽度(m) 平台宽度(m)1 7.43 3.00 100.00土钉数据:序号直径(mm) 长度(m) 入射角(度) 竖向间距(m) 水平间距(m)1 150 6.00 15.00 1.50 1.50二、土钉(含锚杆)抗拉承载力的计算:单根土钉受拉承载力计算,根据《建筑基坑支护技术规程》JGJ 120-99,R=1.25γ0T jk1、其中土钉受拉承载力标准值T jk按以下公式计算:T jk=ζe ajk s xj s zj/cosαj其中ζ--荷载折减系数e ajk --土钉的水平荷载s xj、s zj--土钉之间的水平与垂直距离αj--土钉与水平面的夹角ζ按下式计算:ζ=tan[(β-φk)/2](1/(tan((β+φk)/2))-1/tanβ)/tan2(45°-φ/2)其中β--土钉墙坡面与水平面的夹角。

土钉墙支护计算计算书

土钉墙支护计算计算书

土钉墙支护计算书永昌县同人商贸影视城工程;属于框架;地上5层;地下1层;建筑高度:32m;标准层层高:4.5m ;总建筑面积:17590平方米;总工期:500天;施工单位:金昌市隆凯建筑安装工程有限公司本工程由永昌县万安房地产开发有限公司投资建设,华诚博远(北京)建筑规划设计有限公司设计,兰州岩土华夏有限公司勘察,金昌恒业建设工程监理有限公司监理,金昌市隆凯建筑安装工程有限公司组织施工;由李玉龙担任项目经理,张得文担任技术负责人。

本计算书参照《建筑基坑支护技术规程》JGJ120-2012 中国建筑工业出版社出版《建筑施工计算手册》江正荣编著中国建筑工业出版社、《实用土木工程手册》第三版杨文渊编著人民教同出版社、《地基与基础》第三版中国建筑工业出版社、《土力学》等相关文献进行编制。

土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。

一、参数信息:1、基本参数:侧壁安全级别:一级基坑开挖深度h(m):10.000;土钉墙计算宽度b'(m):30.00;土体的滑动摩擦系数按照tanφ计算,φ为坡角水平面所在土层内的内摩擦角;条分块数:20;不考虑地下水位影响;2、荷载参数:序号类型面荷载q(kPa) 基坑边线距离b0(m) 宽度b1(m)1 满布15.00 -- --3、地质勘探数据如下::序号土名称土厚度坑壁土的重度γ 坑壁土的内摩擦角φ 内聚力C 极限摩擦阻力饱和重度(m) (kN/m3) (°) (kPa) (kPa) (kN/m3)1 杂填土 1.60 18.00 30.00 15.00 112.00 1.002 角砾层 2.6 19.00 30.00 5.50 112.00 1.003 粉砂 2.30 19.50 30.50 30.00 112.00 20.004 角砾 1.40 21.50 37.50 12.50 112.00 1.00 放坡参数:序号放坡高度(m) 放坡宽度(m) 平台宽度(m)1 9.00 4.00 30.00土钉数据:序号孔径(mm) 长度(m) 入射角(度) 竖向间距(m) 水平间距(m)1 50.00 9.00 15.00 1.40 1.502 50.00 9.00 15.00 1.40 1.503 50.00 7.00 15.00 1.40 1.504 50.00 7.00 15.00 1.40 1.505 50.00 7.00 15.00 1.40 1.506 50.00 7.00 15.00 1.40 1.507 50.00 7.00 15.00 1.40 1.50二、土钉(含锚杆)抗拉承载力的计算:单根土钉受拉承载力计算,根据《建筑基坑支护技术规程》JGJ 120-2012,R=1.25γ0T jk1、其中土钉受拉承载力标准值T jk按以下公式计算:T jk=ζe ajk s xj s zj/cosαj其中ζ--荷载折减系数e ajk--土钉的水平荷载s xj、s zj --土钉之间的水平与垂直距离αj--土钉与水平面的夹角ζ按下式计算:ζ=tan[(β-φk)/2](1/(tan((β+φk)/2))-1/tanβ)/t an2(45°-φ/2)其中β--土钉墙坡面与水平面的夹角。

4.1.土钉墙支护计算(手算)

4.1.土钉墙支护计算(手算)

错误!未定义书签。

目录1。

工程概况 (1)2。

求土钉所受土体侧压力p (1)3。

求土钉所受的拉力N (2)4。

求土钉长度L (2)5.求土钉钢筋直径d (3)6.边坡喷混凝土面层计算 (4)7.边坡稳定性验算 (6)7.1外部整体稳定性验算 (6)7.2内部整体稳定性验算 (7)8。

基坑分层开挖高度计算 (9)1.工程概况[例]基坑开挖深度H=7.4m ,土钉孔径d 0=0.1m ,土质为一般粘性土,呈坚硬状态,土的内摩擦角ψ=25°,土的粘聚力c=18 kPa 土钉与土体之间的界面粘结强度г=50 kPa ,土的重度γ=19 kN/m 3,地面超荷载q=20 kN/m 2,试求土钉所受的拉力,土钉长度、直径、边坡喷混凝土厚度及配筋并进行边坡稳定性验算。

2.求土钉所受土体侧压力p公式:c 18==0.130.05197.4H γ⨯> 对于c0.05Hγ≤的砂土和粉土 即: P=0。

55 Ka γH 对于c0.05Hγ>的一般黏性土 即: P 1=0.552c- a 1a K H H K Ka H ⎛ ≤⎝γγγ黏性土P 1 的取值不小于0.2γH已知式中,2a=tan 45-=2K ϕ⎛⎫︒ ⎪⎝⎭0。

4060.637侧 压P 1=21810.4061-7.47.40.637=⨯⎛⎫⨯⨯⨯⨯ ⎪⨯⎝⎭191934。

14 kN/㎡侧 压P q =Ka ∙q=0。

406×20=8。

12 kN/㎡ 侧压力P= P 1+P q =34.14+8。

12=42.26 kN/㎡ 3。

求土钉所受的拉力N 公式: 1=pS S cos X Y N θΘ为土钉的倾角,取10°;S X 为土钉水平间距,取1。

0m ;S Y 为土钉水竖向距,取1.4m 。

1-41=42.26 1.0 1.4=cos10N ⨯⨯⨯60。

08 kN51=42.26 1.0 1.1=cos10N ⨯⨯⨯47.16 kN4。

土钉墙支护方式计算

土钉墙支护方式计算

土钉墙支护方式计算
1.土钉的选择:
土钉的选择要根据具体的工程条件,包括边坡的高度、土体的稳定性、土钉墙的设计寿命、土钉的材料等因素来确定。

常用的土钉材料有钢筋、
钢带、玻璃钢等。

通常情况下,钢筋土钉由于其较高的强度和可靠性被广
泛使用。

2.土钉的设计计算:
土钉的设计计算主要涉及到土钉的数量、间距、长度、倾角等参数的
确定。

常用的设计方法有强度法和变形法两种。

强度法主要考虑土体在土
钉外排除线以内的承载力,而变形法则主要考虑土体在土钉周围的变形。

一般情况下,采用强度法进行设计计算。

3.土钉墙的稳定性:
土钉墙的稳定性主要包括整体稳定性和局部稳定性两方面。

整体稳定
性主要考虑土钉墙整体的倾覆、滑动等情况,而局部稳定性主要考虑土钉
和土体的相互作用。

通过对土钉墙进行力学分析,可以计算出土钉墙的安
全系数,从而判断土钉墙的稳定性。

4.土钉墙支护方式计算:
土钉墙的支护方式可以通过以下几个步骤进行计算:
(1)确定土钉墙的设计高度、坡度和钢筋的材料。

(2)根据土钉墙所处的地质条件和设计要求,选择合适的土钉间距和
土钉长度。

(3)进行土钉的设计计算,包括土钉的数量和尺寸。

(4)通过力学分析,计算土钉墙的稳定性指标,如倾覆安全系数、滑动安全系数等。

(5)根据计算结果,对土钉墙进行合理调整和施工。

总之,土钉墙支护方式的计算需要考虑工程条件、土钉设计、土钉墙稳定性等多个因素。

通过科学合理的设计计算,可以确保土钉墙的安全可靠性,提高工程的质量和效益。

土钉墙支护计算计算(准确)

土钉墙支护计算计算(准确)

土钉墙支护计算计算书本计算书参照《建筑基坑支护技术规程》JGJ120-99 中国建筑工业出版《建筑施工计算手册》江正荣编著中国建筑工业、《实用土木工程手册》第三版文渊编著人民教同、《地基与基础》第三版中国建筑工业、《土力学》等相关文献进行编制。

土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。

一、参数信息:1、基本参数:侧壁安全级别:二级基坑开挖深度h(m):7.430;土钉墙计算宽度b'(m):100;土体的滑动摩擦系数按照tanφ计算,φ为坡角水平面所在土层的摩擦角;条分块数:/;不考虑地下水位影响;2、荷载参数:序号类型面荷载q(kPa) 基坑边线距离b0(m) 宽度b1(m)1 局布20.00 4.86 53、地质勘探数据如下::序号土名称土厚度坑壁土的重度γ 坑壁土的摩擦角φ 聚力C 极限摩擦阻力(m) (kN/m3) (°) (kPa) (kPa)1 填土 1.30 18.00 18.00 12.0080.002 粘性土 1.30 18.00 20.00 25.00100.003 粉土 3.10 19.00 25.00 18.00110.004 粘性土 1.20 18.00 20.00 25.00 100.005 粉砂 4.10 19.00 35.00 18.00 115.004、土钉墙布置数据:放坡参数:序号放坡高度(m) 放坡宽度(m) 平台宽度(m)1 7.43 3.00 100.00土钉数据:序号直径(mm) 长度(m) 入射角(度) 竖向间距(m) 水平间距(m)1 150 6.00 15.00 1.50 1.50二、土钉(含锚杆)抗拉承载力的计算:单根土钉受拉承载力计算,根据《建筑基坑支护技术规程》JGJ 120-99,R=1.25γ0T jk1、其中土钉受拉承载力标准值T jk按以下公式计算:T jk=ζe ajk s xj s zj/cosαj其中ζ--荷载折减系数e ajk--土钉的水平荷载s xj、s zj --土钉之间的水平与垂直距离αj--土钉与水平面的夹角ζ按下式计算:ζ=tan[(β-φk)/2](1/(tan((β+φk)/2))-1/tanβ)/tan2(45°-φ/2)其中β--土钉墙坡面与水平面的夹角。

土钉墙支护计算计算(准确)教学内容

土钉墙支护计算计算(准确)教学内容

土钉墙支护计算计算(准确)土钉墙支护计算计算书本计算书参照《建筑基坑支护技术规程》 JGJ120-99 中国建筑工业出版社出版《建筑施工计算手册》江正荣编著中国建筑工业出版社、《实用土木工程手册》第三版杨文渊编著人民教同出版社、《地基与基础》第三版中国建筑工业出版社、《土力学》等相关文献进行编制。

土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。

一、参数信息:1、基本参数:侧壁安全级别:二级基坑开挖深度h(m):7.430;土钉墙计算宽度b'(m):100;土体的滑动摩擦系数按照tanφ计算,φ为坡角水平面所在土层内的内摩擦角;条分块数:/;不考虑地下水位影响;2、荷载参数:序号类型面荷载q(kPa) 基坑边线距离b0(m) 宽度b1(m)1 局布 20.00 4.86 53、地质勘探数据如下::序号土名称土厚度坑壁土的重度γ 坑壁土的内摩擦角φ 内聚力C 极限摩擦阻力 (m) (kN/m3) (°) (kPa) (kPa)1 填土 1.30 18.00 18.00 12.00 80.002 粘性土 1.30 18.00 20.00 25.00 100.003 粉土 3.10 19.00 25.00 18.00 110.004 粘性土 1.20 18.00 20.00 25.00 100.005 粉砂 4.10 19.00 35.00 18.00 115.004、土钉墙布置数据:放坡参数:序号放坡高度(m) 放坡宽度(m) 平台宽度(m)1 7.43 3.00 100.00土钉数据:序号直径(mm) 长度(m) 入射角(度) 竖向间距(m) 水平间距(m)1 150 6.00 15.00 1.50 1.50二、土钉(含锚杆)抗拉承载力的计算:单根土钉受拉承载力计算,根据《建筑基坑支护技术规程》JGJ 120-99,R=1.25γ0T jk1、其中土钉受拉承载力标准值T jk按以下公式计算:T jk=ζe ajk s xj s zj/cosαj其中ζ--荷载折减系数e ajk--土钉的水平荷载s xj、s zj--土钉之间的水平与垂直距离αj--土钉与水平面的夹角ζ按下式计算:ζ=tan[(β-φk)/2](1/(tan((β+φk)/2))-1/tanβ)/tan2(45°-φ/2)其中β--土钉墙坡面与水平面的夹角。

土钉墙支护计算书

土钉墙支护计算书

土钉墙支护计算书本计算书参照《建筑基坑支护技术规程》JGJ120-99 中国建筑工业出版社出版《建筑施工计算手册》江正荣编著中国建筑工业出版社、《实用土木工程手册》第三版杨文渊编著人民教同出版社、《地基与基础》第三版中国建筑工业出版社、《土力学》等相关文献进行编制。

土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。

一、参数信息:1、基本参数:侧壁安全级别:二级基坑开挖深度h(m):4.450;土钉墙计算宽度b'(m):15.00;土体的滑动摩擦系数按照tanφ计算,φ为坡角水平面所在土层内的内摩擦角;条分块数:10;考虑地下水位影响;基坑外侧水位到坑顶的距离(m):3.000;基坑内侧水位到坑顶的距离(m):4.800;2、荷载参数:序号类型面荷载q(kPa) 荷载宽度b0(m) 基坑边线距离b1(m)1 局布 2.00 5 23、地质勘探数据如下::4、土钉墙布置数据:放坡参数:序号放坡高度(m) 放坡宽度(m) 平台宽度(m)1 4.45 2.50 0.80土钉参数:序号孔径(mm) 长度(m) 入射角(度) 竖向间距(m) 水平间距(m)1 100.00 2.00 15.00 1.50 1.002 100.00 2.00 15.00 1.50 1.00二、土钉(含锚杆)抗拉承载力的计算:单根土钉受拉承载力计算,根据《建筑基坑支护技术规程》JGJ 120-99,R=1.25γ0T jk1、其中土钉受拉承载力标准值T jk按以下公式计算:T jk=ζe ajk s xj s zj/cosαj其中ζ--荷载折减系数e ajk--土钉的水平荷载s xj、s zj--土钉之间的水平与垂直距离αj--土钉与水平面的夹角ζ按下式计算:ζ=tan[(β-φk)/2](1/(tan((β+φk)/2))-1/tanβ)/tan2(45°-φ/2)其中β--土钉墙坡面与水平面的夹角。

φ--土的内摩擦角e ajk按根据土力学按照下式计算:e ajk=∑{[(γi×s zj)+q0]×K ai-2c(K ai)1/2}2、土钉抗拉承载力设计值T uj按照下式计算T uj=(1/γs)πd nj∑q sik l i其中d nj--土钉的直径。

土钉墙支护项目工程量详细计算

土钉墙支护项目工程量详细计算

土钉墙支护项目工程量详细计算土钉墙是一种常见的支护工程,适用于土体较松散或含有较多水分的施工现场。

本文将详细介绍土钉墙支护项目的工程量计算方法。

土钉墙工程主要包括以下几个方面的工作:土钉的埋设、防腐处理、喷涂保护层、钢筋混凝土覆土墙面、挡墙、挡土墙面、挡土墙背填料等。

下面将逐一进行详细计算。

1.土钉的埋设量计算土钉是土钉墙的核心组成部分,主要起到支撑土体的作用。

土钉的埋设量可根据设计要求决定,一般以土钉的长度为准。

假设土钉的长度为5m,每隔2m埋设一个土钉,则总共需要埋设的土钉数量为5m/2m=2.5个,按实际情况取整,需要埋设3个土钉。

2.防腐处理量计算土钉常用的防腐处理方法有镀锌、热镀锌等。

防腐处理的工程量可按照土钉的长度和数量进行计算。

假设每根土钉的防腐处理长度为4m,总共需要处理的防腐面积为3根土钉×4m=12m²。

3.喷涂保护层量计算为了增加土钉墙的稳定性和耐久性,常常需要在土钉上喷涂保护层。

喷涂保护层的工程量可以按照土钉的长度和直径进行计算。

假设土钉的直径为0.2m,长度为5m,则每根土钉的喷涂保护层面积为π×0.2m×5m≈3.14m²。

总共需要喷涂的保护层面积为3根土钉×3.14m²=9.42m²。

4.钢筋混凝土覆土墙面量计算土钉墙的覆土墙面可采用钢筋混凝土进行加固。

钢筋混凝土覆土墙面的工程量可以按照墙面的长度和厚度进行计算。

假设覆土墙面的长度为10m,厚度为0.3m,则总共需要的钢筋混凝土量为10m×0.3m=3m³。

5.挡墙、挡土墙面量计算土钉墙常常需要挡墙和挡土墙面进行支撑和保护。

挡墙和挡土墙面的工程量可以按照墙面的长度和高度进行计算。

假设挡墙和挡土墙面的长度为10m,高度为2m,则总共需要的挡墙和挡土墙面积为10m×2m=20m²。

6.挡土墙背填料量计算挡土墙背填料的工程量可以按照挡土墙面的面积和厚度进行计算。

土钉支护计算书

土钉支护计算书

土钉支护计算书介绍本文档旨在提供土钉支护计算的详细步骤和方法。

通过使用土钉支护进行工程结构的加固和稳定,可以有效地抵抗土壤侧压和滑动力,从而确保工程的安全性和可靠性。

计算步骤1. 掌握土壤力学参数:首先,需要根据实际情况测定土壤的重度、内摩擦角、黏聚力等土壤力学参数。

2. 计算土壤侧压力:使用相关公式计算土壤对支护结构施加的侧压力。

考虑到土壤干湿度、墙面的形状和倾角等因素,确保准确计算侧压力。

3. 确定土钉参数:根据计算出的土壤侧压力,确定适当的土钉参数。

根据实际工程需要,包括土钉的直径、长度、间距、受力锚固长度等参数。

4. 计算土钉的锚固力和抗滑力:通过使用适当的公式,计算土钉的锚固力和抗滑力。

确保土钉足够强大,能够有效地抵抗土壤的侧方向滑动。

5. 校核土钉的受力状态:通过对土钉进行受力校核,确保土钉在受力状态下不会产生破坏。

考虑土壤的强度参数和土钉的受力情况,进行合理的校核。

6. 绘制土钉支护计算表格:将计算结果以表格形式进行总结和整理,以便于工程师和技术人员进行查看和参考。

注意事项- 在进行土钉支护计算时,需严格遵循相关规范和标准,确保计算结果的准确性和可靠性。

- 对于土壤力学参数的确定,应选择合适的试验方法和设备进行测试,确保测试结果的可靠性和准确性。

- 在计算过程中,应充分考虑土壤的不同特性和条件对计算结果的影响,采取适当的修正措施。

- 需要保证土钉的施工质量和材料质量,对于土钉的质量问题,进行严格控制和检测。

结论土钉支护计算是确保土壤工程结构稳定和安全的重要步骤。

通过合理地计算土壤侧压力、确定合适的土钉参数、计算土钉的锚固力和抗滑力,以及校核土钉的受力状态,可以确保土钉支护的有效性和可靠性。

土钉墙支护方式计算说明

土钉墙支护方式计算说明

第2章土钉墙支护计算土钉支护技术2.1.1土钉支护的概念土钉支护亦称锚喷支护,就是逐层开挖基坑,逐层布置排列较密的土钉(钢筋),强化边坡土体,并在坡面铺设钢筋网,喷射混凝土。

相应的支护体称为土钉墙,它由被加固的土体、放置在土体中的土钉与喷射混凝土面板三个紧密结合的部分组成。

土钉是其最主要的构件,英文名叫Soil Nailing,它的设置有打入法,旋入法,以及先钻孔、后置入、再灌浆三种方法。

2.1.2土钉支护的特点与其它支护类型相比,土钉支护具有以下一些特点或优点:1.土钉与土体共同形成了一个复合体,土体是支护结构不可分割的部分。

从而合理的利用了土体的自承能力。

2.结构轻柔,有良好的延性和抗震性。

3.施工设备简单。

土钉的制作与成孔、喷射混凝土面层都不需要复杂的技术和大型机具。

4.施工占用场地少。

需要堆放的材料设备少。

5.对周围环境的干扰小。

没有打桩或钻孔机械的轰隆声,也没有地下连续墙施工时污浊的泥浆。

6.土钉支护是边开挖边支护,流水作业,不占独立工期,施工快捷。

7.工程造价低,经济效益好,国内外资料表明,土钉支护的工程造价能够比其它支护低1/2~1/3。

8.容易实现动态设计和信息化施工。

2.1.3土钉支护的适用范围土钉支护适用于:地下水位以上或经人工降水措施后的杂填土、普通粘土或弱胶结的砂土的基坑支护或边坡加固。

一般可用于标准贯入基数N值在5以上的砂质土与N值在3以上的粘性土。

单独的土钉墙宜用于深度不大于12m的基坑支护或边坡维护,当土钉墙与放坡开挖、土层锚杆联合使用时,深度可以进一步加大。

土钉支护不宜用于含水丰富的粉细砂岩、砂砾卵石层和淤泥质土。

不得用于没有自稳能力的淤泥和饱和软弱土层。

2.1.4土钉的作用机理土钉在复合土体中有个整体以下几种作用机理:1.箍束骨架作用:该作用是由于土钉本身的刚度和强度,以及它在土体内分布的空间所决定的。

它在复合土体中起骨架作用,使复合土体构成一个整体,从而约束土体的变形和破坏。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

土钉墙支护计算书
永昌县同人商贸影视城工程;属于框架;地上5层;地下1层;建筑高度:32m;标准层层高:4.5m ;总建筑面积:17590平方米;总工期:500天;施工单位:金昌市隆凯建筑安装工程有限公司
本工程由永昌县万安房地产开发有限公司投资建设,
华诚博远(北京)建筑规划设计有限公司设计,兰州岩土华夏有限公司勘察,金昌恒业建设工程监理有限公司监理,金昌市隆凯建筑安装工程有限公司组织施工;由李玉龙担任项目经理,张得文担任技术负责人。

本计算书参照《建筑基坑支护技术规程》JGJ120-2012 中国建筑工业出版社出版《建筑施工计算手册》江正荣编著中国建筑工业出版社、《实用土木工程手册》第三版杨文渊编著人民教同出版社、《地基与基础》第三版中国建筑工业出版社、《土力学》等相关文献进行编制。

土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。

一、参数信息:
1、基本参数:
侧壁安全级别:一级
基坑开挖深度h(m):10.000;
土钉墙计算宽度b'(m):30.00;
土体的滑动摩擦系数按照tanφ计算,φ为坡角水平面所在土层内的内摩擦角;
条分块数:20;
不考虑地下水位影响;
2、荷载参数:
序号类型面荷载q(kPa) 基坑边线距离b0(m) 宽度b1(m)
1 满布15.00 -- --
3、地质勘探数据如下::
序号土名称土厚度坑壁土的重度γ 坑壁土的内摩擦角φ 内聚力C 极限摩擦阻力饱和重度(m) (kN/m3) (°) (kPa) (kPa) (kN/m3)
1 杂填土 1.60 18.00 30.00 15.00 112.00 1.00
2 角砾层 2.6 19.00 30.00 5.50 112.00 1.00
3 粉砂 2.30 19.50 30.50 30.00 112.00 20.00
4 角砾 1.40 21.50 37.50 12.50 112.00 1.00
放坡参数:
序号放坡高度(m) 放坡宽度(m) 平台宽度(m)
1 9.00 4.00 30.00
土钉数据:
序号孔径(mm) 长度(m) 入射角(度) 竖向间距(m) 水平间距(m)
1 50.00 9.00 15.00 1.40 1.50
2 50.00 9.00 15.00 1.40 1.50
3 50.00 7.00 15.00 1.40 1.50
4 50.00 7.00 15.00 1.40 1.50
5 50.00 7.00 15.00 1.40 1.50
6 50.00 7.00 15.00 1.40 1.50
7 50.00 7.00 15.00 1.40 1.50
二、土钉(含锚杆)抗拉承载力的计算:
单根土钉受拉承载力计算,根据《建筑基坑支护技术规程》JGJ 120-2012,R=1.25γ0T jk
1、其中土钉受拉承载力标准值T jk按以下公式计算:
T jk=ζe ajk s xj s zj/cosαj
其中ζ--荷载折减系数
e ajk --土钉的水平荷载
s xj、s zj--土钉之间的水平与垂直距离
αj--土钉与水平面的夹角
ζ按下式计算:
ζ=tan[(β-φk)/2](1/(tan((β+φk)/2))-1/tanβ)/t an2(45°-φ/2)
其中β--土钉墙坡面与水平面的夹角。

φ--土的内摩擦角
e ajk按根据土力学按照下式计算:
e ajk=∑{[(γi×s zj)+q0]×K ai-2c(K ai)1/2}
2、土钉抗拉承载力设计值T uj按照下式计算
T uj=(1/γs)πd nj∑q sik l i
其中d nj--土钉的直径。

γs--土钉的抗拉力分项系数,取1.3
q sik --土与土钉的摩擦阻力。

根据JGJ120-2012 表6.1.4和表4.4.3选取。

l i--土钉在直线破裂面外穿越稳定土体内的长度。

层号有效长度(m) 抗拉承载力(kN) 受拉荷载标准值(kN) 初算长度(m) 安全性
1 5.39 72.97 0.00 0.00 满足
2 5.99 81.09 0.00 0.00 满足
3 4.69 63.48 23.30 4.03 满足
4 5.30 71.72 36.64 4.41 满足
5 5.84 79.04 51.40 4.9
6 满足
第1号土钉钢筋的直径ds至少应取:0.000 mm;
第2号土钉钢筋的直径ds至少应取:0.000 mm;
第3号土钉钢筋的直径ds至少应取:9.945 mm;
第4号土钉钢筋的直径ds至少应取:12.471 mm;
第5号土钉钢筋的直径ds至少应取:14.770 mm;
土钉钢筋采用HRB400,直径20的螺纹钢筋。

三、土钉墙整体稳定性的计算:
根据《建筑基坑支护技术规程》JGJ 120-2012要求,土钉墙应根据施工期间不同开挖深度及基坑底面以下可能滑动面采用圆弧滑动简单条分法如下图,按照下式进行整体稳定性验算:
公式中:
γk --滑动体分项系数,取1.3;
γ0 --基坑侧壁重要系数;
ωi --第i条土重;
b i --第i分条宽度;
c ik--第i条滑土裂面处土体固结不排水(快)剪粘聚力标准值;
φik--第i条滑土裂面处土体固结不排水(快)剪内摩擦角标准值;
θi --第i条土滑裂面处中点切线与平面夹角;
αj --土钉与水平面之间的夹角;
L i --第i条土滑裂面的弧长;
s --计算滑动体单元厚度;
T nj--第j根土钉在圆弧滑裂面外锚固与土体的极限抗拉力,按下式计算。

T nj=πd nj∑q sik l nj
l nj --第j根土钉在圆弧滑裂面外穿越第i层稳定土体内的长度
把各参数代入上面的公式,进行计算
可得到如下结果:
---------------------------------------------------------------------------------
计算步数安全系数滑裂角(度) 圆心X(m) 圆心Y(m) 半径R(m) 第1步 1.828 29.461 -0.488 2.156 2.210
示意图如下:
计算步数安全系数滑裂角(度) 圆心X(m) 圆心Y(m) 半径R(m) 第2步 1.559 29.461 -0.976 4.311 4.420
示意图如下:
计算步数安全系数滑裂角(度) 圆心X(m) 圆心Y(m) 半径R(m) 第3步 1.469 29.461 -1.465 6.467 6.631
示意图如下:
计算步数安全系数滑裂角(度) 圆心X(m) 圆心Y(m) 半径R(m) 第4步 1.434 29.461 -1.953 8.622 8.841
示意图如下:
计算步数安全系数滑裂角(度) 圆心X(m) 圆心Y(m) 半径R(m) 第5步 1.403 29.461 -2.441 10.778 11.051 示意图如下:
计算步数安全系数滑裂角(度) 圆心X(m) 圆心Y(m) 半径R(m) --------------------------------------------------------------------------------------
计算结论如下:
第 1 步开挖内部整体稳定性安全系数Fs= 1.828>1.30 满足要求! [标高-1.400 m]
第 2 步开挖内部整体稳定性安全系数Fs= 1.559>1.30 满足要求! [标高-2.800 m]
第 3 步开挖内部整体稳定性安全系数Fs= 1.469>1.30 满足要求! [标高-4.200 m]
第 4 步开挖内部整体稳定性安全系数Fs= 1.434>1.30 满足要求! [标高-5.600 m]
第 5 步开挖内部整体稳定性安全系数Fs= 1.403>1.30 满足要求! [标高-7.200 m]
四、抗滑动及抗倾覆稳定性验算
(1)抗滑动稳定性验算
抗滑动安全系数按下式计算:
K H=f'/E ah≥1.3
式中,E ah为主动土压力的水平分量(kN);
f'为墙底的抗滑阻力(kN),由下式计算求得:
f'=μ(W+qB a S v)
μ为土体的滑动摩擦系数;
W为所计算土体自重(kN)
q为坡顶面荷载(kN/m2);
B a为荷载长度;
S v为计算墙体的厚度,取土钉的一个水平间距进行计算
1级坡:K H=1.12931096982064288E129>1.3,满足要求!
(2)抗倾覆稳定性验算
抗倾覆安全系数按以下公式计算:
K Q=M G/M Q
式中,M G--由墙体自重和地面荷载产生的抗倾覆力矩,由下式确定M G=W×B C×qB a×(B'-B+b×B a/2)
其中,W为所计算土体自重(kN)
其中,q为坡顶面荷载(kN/m2)
B c为土体重心至o点的水平距离;
B a为荷载在B范围内长度;
b为荷载距基坑边线长度;
B'为土钉墙计算宽度;
M E--由主动土压力产生的倾覆力矩,由下式确定
M k=E ah×l h
其中,E ah为主动土压力的水平分量(kN);
l h为主动土压力水平分量的合力点至通过墙趾O水平面的垂直距离。

1级坡:K Q=252.82>1.5,满足要求!。
